1 NÁVOD NA POUŽITÍ Ruční kotoučová pila CS 230 N

2 Certifikát kvality Blahopřejeme Vám ke koupi výrobku vysoké. Výrobek prochází na konci výroby vnitřní kontrolou a splňuje vysokou technickou úroveň. Firma N.KO spol. s r. o. zaručuje požadovanou kvalitu výrobku na všechny uvedené druhy použití. V případě jakékoli závady uvádějte sériové číslo výrobku. Bez uvedení tohoto čísla Vám nejsme schopni poskytnou pomoc. 1. Dodávané příslušenství: K okružní pile CS 230 N je dodáváno následující: - boční rukojeť - kotouč na ocel obj.č ks (pouze u pily obj.č ) 2. Všeobecně: Technické údaje CS 230 N: Otáčky ot./min Jmenovitý výkon W Objednací číslo Průřez (6mm tloušťka materiálu, při 90 stupních) 82mm Průřez (6mm tloušťka materiálu, při 45 stupních) 56mm Tloušťka materiálu (běžná ocel) max. 12mm Odsávání automatické do zásobníku Maximální doba jednoho zapnutí stroje 30 min Rozměry kotoučů: 230mm vnitřní otvor 25,4mm Možnosti použití: - pro jednoduché, rychlé, čisté dělení ocelových profilů, plechů 12 mm tloušťky, trapézových plechů, sendvičových materiálů, ale také dřeva a umělých hmot - není zapotřebí chlazení (doporučuje se pro delší životnost kotouče např. řezná pasta) - ideální pro řezy na místech kde není úhlová brusky dostatečně výkonná - pro čistou práci bez znečištění okolí

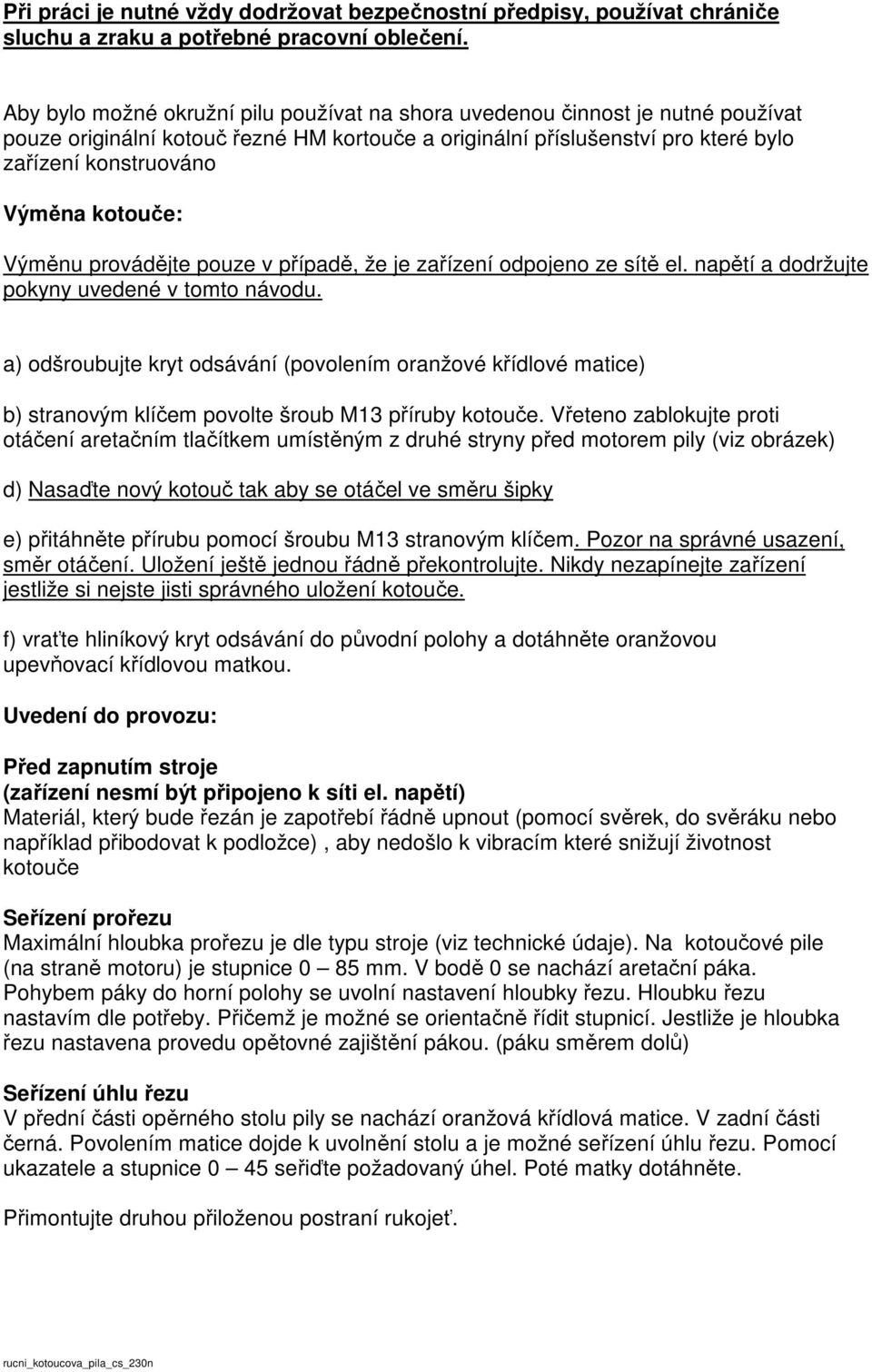

3 Při práci je nutné vždy dodržovat bezpečnostní předpisy, používat chrániče sluchu a zraku a potřebné pracovní oblečení. Aby bylo možné okružní pilu používat na shora uvedenou činnost je nutné používat pouze originální kotouč řezné HM kortouče a originální příslušenství pro které bylo zařízení konstruováno Výměna kotouče: Výměnu provádějte pouze v případě, že je zařízení odpojeno ze sítě el. napětí a dodržujte pokyny uvedené v tomto návodu. a) odšroubujte kryt odsávání (povolením oranžové křídlové matice) b) stranovým klíčem povolte šroub M13 příruby kotouče. Vřeteno zablokujte proti otáčení aretačním tlačítkem umístěným z druhé stryny před motorem pily (viz obrázek) d) Nasaďte nový kotouč tak aby se otáčel ve směru šipky e) přitáhněte přírubu pomocí šroubu M13 stranovým klíčem. Pozor na správné usazení, směr otáčení. Uložení ještě jednou řádně překontrolujte. Nikdy nezapínejte zařízení jestliže si nejste jisti správného uložení kotouče. f) vraťte hliníkový kryt odsávání do původní polohy a dotáhněte oranžovou upevňovací křídlovou matkou. Uvedení do provozu: Před zapnutím stroje (zařízení nesmí být připojeno k síti el. napětí) Materiál, který bude řezán je zapotřebí řádně upnout (pomocí svěrek, do svěráku nebo například přibodovat k podložce), aby nedošlo k vibracím které snižují životnost kotouče Seřízení prořezu Maximální hloubka prořezu je dle typu stroje (viz technické údaje). Na kotoučové pile (na straně motoru) je stupnice 0 85 mm. V bodě 0 se nachází aretační páka. Pohybem páky do horní polohy se uvolní nastavení hloubky řezu. Hloubku řezu nastavím dle potřeby. Přičemž je možné se orientačně řídit stupnicí. Jestliže je hloubka řezu nastavena provedu opětovné zajištění pákou. (páku směrem dolů) Seřízení úhlu řezu V přední části opěrného stolu pily se nachází oranžová křídlová matice. V zadní části černá. Povolením matice dojde k uvolnění stolu a je možné seřízení úhlu řezu. Pomocí ukazatele a stupnice 0 45 seřiďte požadovaný úhel. Poté matky dotáhněte. Přimontujte druhou přiloženou postraní rukojeť.

4 Další upozornění: Šipka na spodním ochranném krytu je ukazatelem řezu. Místo řezu je dobré namazat řeznou pastou. Není to však podmínkou. Jestliže jste pilu seřídili je vše připraveno k práci. Při práci je nutné vždy dodržovat bezpečnostní předpisy, používat chrániče sluchu a zraku a potřebné pracovní oblečení. Připojte pilu k síti elektrického napětí (230V). Pilu uvedete do chodu tlačítkem s bezpečnostní aretací stisknutím. Pilu vypnete puštěním stlačeného tlačítka. Nikdy nezvedejte bezpečnostní kryt kotouče. Ten je zvedán respektive opět uzavřen automaticky při řezu do materiálu dle potřeby. Kryt nikdy neodstraňujte. Zásobník odsávání: Odsávání je samočinné. Na zásobníku je ukazatel plnosti zásobníku. Zásobník vyprázdněte jestliže ukazatel ukazuje, že je již plný. Odšroubujte křídlovou matici zásobníku a nečistoty odstraňte. Pilu zapínejte pouze při namontovaném zásobníku odsávání. Důležité : Bezpečnostní předpisy : Je nutné dodržovat veškeré bezpečnostní předpisy České republiky, které předepisují jak pracovat s tímto zařízením. Zařízení smí být připojeno pouze do sítě s napětím 230 V. Pracujte pouze v suchém a dobře větratelném prostředí. Vždy používejte ochranné brýle. Vždy používejte chrániče sluchu. Jakékoli zásahy do zařízení nejsou povoleny. Tyto práce smí vykonávat pouze osoba, která má potřebné oprávnění. Naše firma doporučuje zaslat zařízení do našeho autorizovaného servisu. Při zásahu do zařízení oprávněnou osobou musí být zařízení odpojeno od sítě Chraňte zařízení před mastnotou, nečistotami, plynem, tekutinami. Udržujete pořádek na pracovišti. Nebezpečí úrazu. Zaškolení personálu S zařízením smí pracovat pouze osoba, která má k dané práci oprávnění a která používá při práci chrániče sluchu a ochranné brýle. Dodržujte pokyny v návodu.

5 Pracovní oblečení Při práci používejte pracovní oblečení, které je pro tuto činnost předepsáno. Chraňte své vlasy pokrývkou hlavy. Odpojení ze sítě Jestliže se zařízením nepracujete odpojte jej ze sítě. Kabely udržujte čisté. Výměna nástroje Při výměně nástroje odpojte zařízení ze sítě. Nikdy nenechávejte prsty na vypínači. Nebezpečí poranění při náhlém spuštění Záruka Na výrobky je zákazníkovi poskytována záruka na materiální nebo výrobní podle zákonných ustanovení dané země, minimálně však 12 měsíců. Ve státech evropské unie je záruční doba 24 měsíců při výhradně soukromém používání. (prokázáno fakturou nebo dodacím listem). SERVIS A ÚDRŽBA Záruční servis provádí náš autorizovaný servis. Nejdéle po 72 hodinách provozu nechte všechny převody znovu promazat a překontrolovat v našem autorizovaném servisu. V opačném případě není možné uznat záruku v případě poruchy. Jestliže jsou uhlíky menší jak 2,5 mm je zapotřebí je ihned vyměnit. Po druhé výměně uhlíků nechat přebrousit kolektory. Převodové díly pravidelně minimálně jednou za rok promazat. Servis a údržbu smí provádět pouze osoba která je k tomu oprávněna. Přejeme Vám mnoho spokojenosti s našimi výrobky CE - PROHLÁŠENÍ O SHODĚ Na vlastní zodpovědnost prohlašujeme, že tento výrobek odpovídá následujícím normám nebo normativním dokumentům: 89/392/EWG, 91/368/EWG DIN EN 292 T.1 a 2. DIN EN T.1 DIN EN 0740 T

6 Při provedení nějaké změny na elektrickém nářadí, která nebyla námi odsouhlasena, pozbývá toto prohlášení svoji platnost a ruší se záruka. Hlučnost přístroje, vyhodnocená s filtrem A, může překročit 85 db (A) Adresa distributora pro ČR a SR: N.KO spol. s r.o. Táborská 398/ Mladá Boleslav tel: fax: mobil: nko@nko.cz Adresa autorizovaného servisu: Nářadí Veselý Brno s.r.o. Olomoucká Brno tel: p. Hrabovský fax:
