NÁVOD K POUŽITÍ OPERATING AND PROGRAMMING MANUAL

Transkript

1 Návod V1.6 Revize: Januar 2014 NÁVOD K POUŽITÍ OPERATING AND PROGRAMMING MANUAL SC SH G G D35 S3031 S3040 S3041 S3042 S3036 S3037 S3038 S3032 S3033 S3039 BRUSHLESS CONTROL +T 18 BEC JR BRUSHLESS CONTROL +T 18 BEC SC BRUSHLESS CONTROL +T 18 BEC SH BRUSHLESS CONTROL +T 35 G 3,5 BRUSHLESS CONTROL +T 35 G2 BRUSHLESS CONTROL +T 45 G3,5 BRUSHLESS CONTROL +T 45 G 2 BRUSHLESS CONTROL +T 60 G 3,5 BRUSHLESS CONTROL +T 70 G 3,5 BRUSHLESS CONTROL +T 70 D3,5 XT-60 BRUSHLESS CONTROL +T 60,Opto, D 3,5 BRUSHLESS CONTROL +T 60, HV, D 3,5 BRUSHLESS CONTROL +T 80, HV, D 3,5 BRUSHLESS CONTROL +T 80,Opto, D 3,5 BRUSHLESS CONTROL +T 100, HV, G 6 BRUSHLESS CONTROL +T 100, Opto, G 6 BRUSHLESS CONTROL +T 120, HV,G 6 BRUSHLESS CONTROL +T 120,Opto, G 6 BRUSHLESS CONTROL HV +T 160, Opto G6 BRUSHLESS CONTROL HV +T 160, G6 Neručíme za tiskové chyby! Změny vyhrazeny! We are not responsible for any printing bugs! Modifications reserved!

2 KAPITOLA OBSAH Účel použití Dostupné telemetrické informace Symboly a jejich význam Varování, prosím prostudujte a dodržujte! Připojení regulátoru Kalibrace výchylky na vysílači Programování 7.1. Programování bez použití rádiového systému HoTT 7.2. Programování s použitím rádiového systému HoTT ESC Data View Nastavení hranic varování 9.1. Minimální napětí akumulátoru 9.2. Maximální teplota regulátoru 9.3. Maximální proud 9.4. Minimální otáčky/min 9.5. Kapacita Grafické zobrazení telemetrických údajů Aktualizace Specifikac Prohlášení o shodě Ochrana životního prostředí Záruka STRANA

3 33718 BRUSHLESS CONTROL +T 18 BEC JR SC BRUSHLESS CONTROL +T 18 BEC SC SH BRUSHLESS CONTROL +T 18 BEC SH BRUSHLESS CONTROL +T 35 G 3, G2 BRUSHLESS CONTROL +T 35 G BRUSHLESS CONTROL +T 45 G3, G2 BRUSHLESS CONTROL +T 45 G BRUSHLESS CONTROL +T 60 G 3,5 3

4 33770 BRUSHLESS CONTROL +T 70 G 3, D35 BRUSHLESS CONTROL +T 70 D3,5 XT BRUSHLESS CONTROL HV +T 160 G6 DĚKUJEME VÁM Gratulujeme k pořízení tohoto nejmodernějšího střídavého regulátoru. Je přizpůsoben pro použití s vysoce účinnými a výkonnými bezkomutátorovými motory. 4

5 1. ÚČEL POUŽITÍ Regulátory BRUSHLESS CONTROL +T slouží k řízení rychlosti otáčení připojeného bezkomutátorového elektromotoru. Detailní informace o vašem regulátoru a vhodných motorech najdete v části 12 - Specifikace. BRUSHLESS CONTROL +T je navržen speciálně pro použití v rádiem řízených modelech napájených suchými články, nebo akumulátory; žádné jiné použití není povoleno. Nesprávným použitím regulátoru, nebo jeho použitím k jinému účelu než je popsáno, zaniká záruka. V takových případech nepřijímáme žádnou zodpovědnost. Regulátor má také funkci telemetrie, tato je však dostupná pouze při použití se systémem Graupner/SJ HoTT 2.4. Pokud nemáte systém Graupner/SJ HoTT 2.4, funkce telemetrie nebude fungovat. Prosím přečtěte si pozorně celý tento návod předtím, než se pokusíte namontovat a použít váš BRUSHLESS CONTROL +T! Tento návod k použití je součástí výrobku. Obsahuje důležité pokyny k provozu a zacházení. Mějte to prosím na paměti, pokud budete výrobek předávat někomu dalšímu. Pokud nebudete dbát bezpečnostních pokynů a návodu k použití, ztratíte záruku. Graupner/SJ neustále pracuje na vylepšování všech systémů dálkového řízení; vyhrazujeme si proto právo na změny rozsahu dodávky co do formy, technologie i vybavení. Prosím pochopte, že z dat a ilustrací v tomto návodu nemohou být vyvozovány žádné požadavky. Ponechte si prosím tento návod pro pozdější použití! BRUSHLESS CONTROL +T - funkce 1. Plně proporcionální řízení směrem vpřed s možností zapnout/vypnout brzdu a zpátečku. 2. Citlivá odezva plynu. 3. Zcela kompatibilní s motory s rotačním pláštěm i klasické konstrukce bez nutnosti nastavení. 4. Možnost nastavení směru otáčení motoru. 5. Kompatibilní s akumulátory Li-Pol, Ni-Cd a Ni-MH. 6. Možnost výběru typu modelu (letadlo, vrtulník, loď, auto). 7. Nastavitelná brzda 8. Možnost zapnutí/vypnutí governoru (pouze vrtulníky). 9. Jednosměrný nebo obousměrný (pro lodě a auta) 10. Automatické nastavení vypínacího napětí podle vstupního napětí 11. Spínací frekvence 32 khz 12. Tepelná pojistka 13. Automatické uložení polohy kniplu 5

6 2. DOSTUPNÉ TELEMETRICKÉ INFORMACE Obrazovka telemetrie napětí akumulátoru, minimální napětí teplota regulátoru, minimální teplota regulátoru proud, maximální proud (kromě 33718, SC, SH) napětí BEC, minimální napětí BEC otáčky, minimální otáčky spotřebovaná kapacita (kromě 33718, SC, SH) Nastavitelná varování pro napětí akumulátoru, napětí BEC, odebíraný proud, spotřebovanou kapacitu a teplotu regulátoru (proud a kapacita nejsou dostupné pro 33718, SC, SH) Možnost aktualizace firmwaru uživatelem pro udržení regulátoru BRUSHLESS CONTROL +T na nejvyšším stupni vývoje, a v budoucnu pro přidání nových funkcí. Aktualizace firmware se provádí propojovacím kabelem k přijímači ve spojení se samostatně dostupným USB rozhraním, Obj. č a kabelem rozhraní, Obj. č S. Dále jsou nutné dvě Y-rozdvojky, Obj. č a přijímačový akumulátor. Program potřebný pro aktualizaci - Firmware Upgrade gr_studio - a soubory potřebné pro aktualizaci jsou ke stažení v sekci Download u příslušného výrobku na našich stránkách odkud si je můžete bezplatně stáhnout. Zde také najdete kompletní návod pro připojení regulátoru BRUSHLESS CONTROL +T před aktualizací a přesný postup aktualizace. 3. SYMBOLY A JEJICH VÝZNAM POZOR: Tento symbol vás upozorňuje na následující pokyny, které uživatelé musí dodržovat. Ignorování nebo zanedbání kteréhokoliv bodu v těchto pokynech může mít nepříznivý vliv na spolehlivou funkci zařízení a bezpečnost obsluhy. VAROVÁNÍ! Tento symbol vás upozorňuje na následující pokyny, kterými se uživatelé musí řídit. Ignorování nebo zanedbání kteréhokoliv bodu v těchto pokynech může mít nepříznivý vliv na spolehlivou funkci zařízení a bezpečnost obsluhy. 6

7 Tento symbol zvýrazňuje informace, které by měl uživatel zvážit pro bezpečný provoz zařízení. Tento symbol vás upozorňuje na pokyny týkající se správné péče o zařízení, uživatel by je měl vždy dodržovat pro prodloužení životnosti zařízení. 4. VAROVÁNÍ Tento výrobek není určen pro použití dětmi do 14 let věku, toto není hračka! Prohlášení o shodě (CE) regulátoru nezbavuje uživatele povinnosti chovat se s maximální opatrností. Pokud se motor odmítá roztočit, nebo po havárii, měli byste okamžitě přesunout ovladač plynu na vysílači do polohy vypnuto, abyste zabránili možnému přetížení regulátoru. Znovu zkontrolujte, zda je motor správně připojen. Může být nutné zkrátit přívody a/nebo nastavit prodlevu plynu, aby se předešlo chybám v časování. Používejte pouze motory dodávané firmou GM-Racing, nebo Graupner/SJ, které jsou navrženy pro daný rozsah napětí! Používejte pouze vysoce kvalitní akumulátory Graupner/ SJ nebo GM-Racing. Používání akumulátorů se zvýšeným vnitřním odporem může vést ke zničení regulátoru! Nikdy k napájení nepoužívejte síťový zdroj! Nikdy nenechávejte váš model bez dozoru, pokud je připojen akumulátor. Pokud by došlo k poruše, mohl by vypuknout požár modelu nebo jeho okolí. Regulátor ani ostatní elektronické komponenty by nikdy neměly přijít do kontaktu s vodou. Chraňte regulátor před prachem, špínou, vibracemi, nebo jinými nebezpečnými vlivy. 7

8 Nikdy neprovozujte motor s dalším akumulátorem připojeným přímo na jeho vývody. Dojde ke zničení regulátoru nebo motoru a ztratíte tak záruku. Nikdy nezaměňujte polaritu. Používejte konektory s ochranou proti přepólování. Zabraňte zkratům a zablokování motoru. Všechny kabely a konektory by měly mít dobrou izolaci. Zkraty mohou vést ke zničení vašeho motoru. Regulátory Graupner/SJ jsou určeny pouze pro použití v dálkově řízených modelech napájených akumulátory; jakékoliv jiné použit není dovoleno. Použití tohoto zařízení v modelech s lidskou posádkou je zakázáno! Motory, převody nebo převodovky a vrtule jsou nebezpečné. Nikdy se nezdržujte vedle nebo před nebezpečnou oblastí poháněné části! Technické vady nebo poruchy mechanických nebo elektronických komponent mohou vést k neočekávanému rozběhu motoru doprovázeném odletem dílů s možností vážných zranění. Vždy nejdříve zkontrolujte funkce a dosah řízení, dokud je model ještě na zemi (pevně model držte!). Zkoušku zopakujte se zapnutým motorem a při rychlých změnách polohy ovladače plynu. Neprovádějte žádné úpravy regulátoru, pokud nejsou popsány v návodu! Je možno používat pouze ty komponenty a příslušenství, které jsou námi doporučené. Používejte pouze originální a pasující Graupner/SJ konektory a příslušenství. Vždy před připojením a zapnutí regulátoru se přesvědčte, že je váš vysílač zapnutý a knipl plynu je v poloze STOP. 8

9 Záruční podmínky: Firma Graupner nemůže dohlížet na správné používání, montáž a provoz regulátoru, ani způsob použití a podmínky při instalaci, použití, provozu a servisu regulátoru. Proto Graupner Ltd nemůže nést jakoukoliv odpovědnost za ztráty, poškození, nebo dodatečné náklady způsobené nesprávným použitím, nebo provozem výrobku, nebo s takovýmto použitím jakkoliv spojené. 5. PŘIPOJENÍ STŘÍDAVÉHO REGULÁTORU CONTROL +T Vývody akumulátoru mohou být osazeny různými konektory. Tomuto problému se můžete vyhnout tím, že budete vždy používat akumulátory Graupner/SJ s kompatibilními konektory. Maximální délka vodičů od pohonného akumulátoru je 20 cm. Motor je k regulátoru připojen třemi černými vodiči. Na kabelech jsou konektory. Na motoru by měly být příslušné protikusy. Kabely mohou být k motoru připájeny i napevno. Zdířka telemetrie T Kanál přijímače 1 oranžová Akumulátor 7,2-22,2 V DC Chladič Pohonný motor s konektory G3,5 9

10 5.1 PŘIPOJENÍ STŘÍDAVÉHO REGULÁTORU CONTROL HV+T 160 G6 Regulátor dodává stabilní napětí pro přijímač, trvalé proudové zatížení BEC obvodu je 5 A a špičkové 15 A. Pro dosažení nejlepšího výkonu má regulátor 2 vývody BEC. Konektor master musí být připojen ke kanálu plynu na přijímači. Konektor slave je druhý vývod BEC a zapojuje se do volného kanálu na přijímači, ideálně do co nejvzdálenějšího (Bat. konektor), nebo do bezpádlové jednotky vrtulníku apod. Slave konektor se také používá pro aktualizaci. Pro aktualizaci postupujte podle popisu v kapitole 11, ale použijte slave konektor. Slave konektor s BEC Telemetrie Master konektor plynu a BEC G4 konektory motoru G6 konektor akumulátoru Při použití motoru se senzorem musí být připojení provedeno následovně: regulátor A = motor A, regulátor B = motor B, regulátor C = motor C. 5.1 DALŠÍ PŘIPOJENÍ STŘÍDAVÉHO REGULÁTORU CONTROL HV+T 160 G6 Slave kabel s BEC Konektor senzoru Konektor ventilátoru Indikační LED žlutá/červená 10 Strana k akumulátoru Strana k motoru

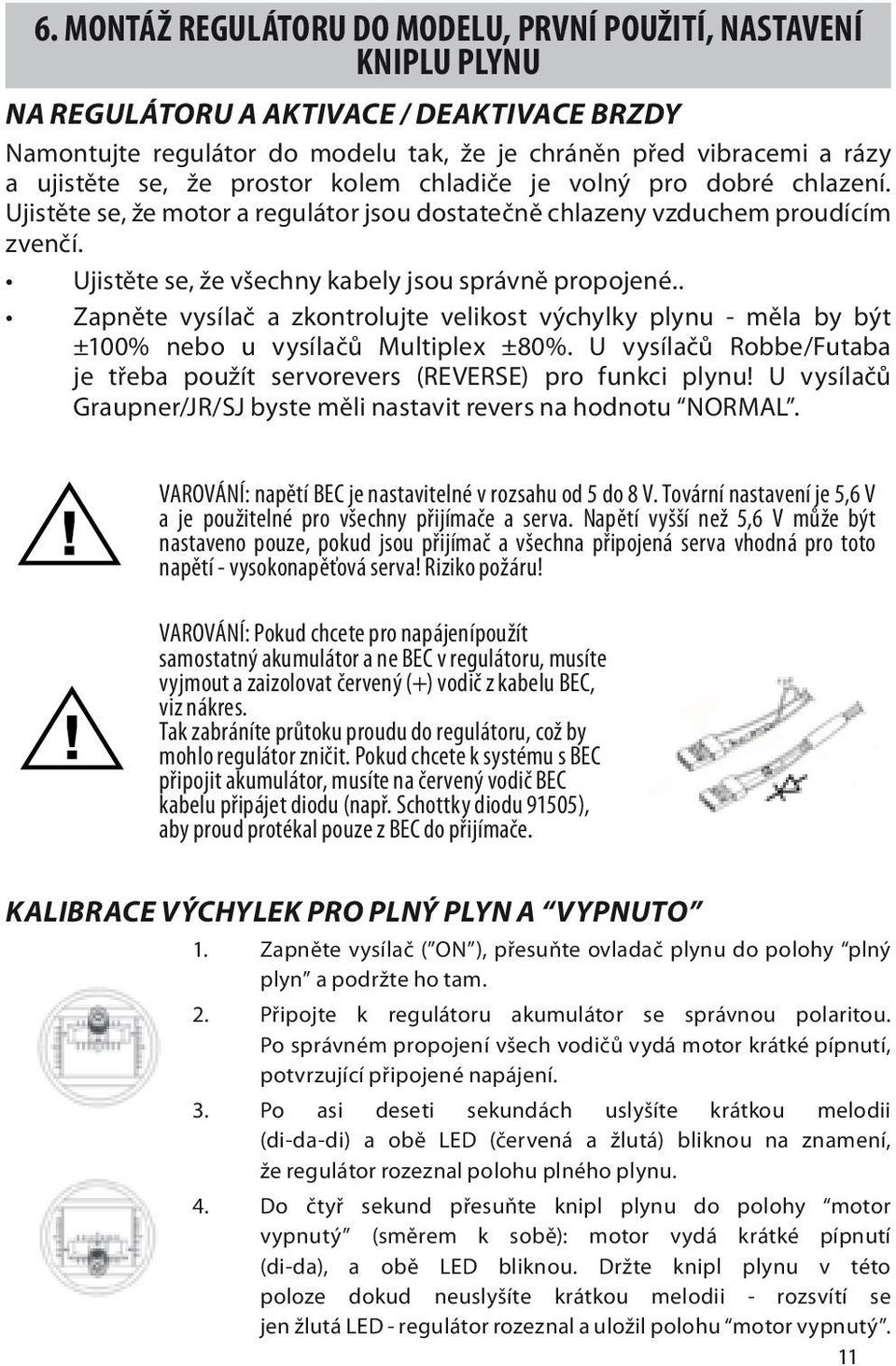

11 6. MONTÁŽ REGULÁTORU DO MODELU, PRVNÍ POUŽITÍ, NASTAVENÍ KNIPLU PLYNU NA REGULÁTORU A AKTIVACE / DEAKTIVACE BRZDY Namontujte regulátor do modelu tak, že je chráněn před vibracemi a rázy a ujistěte se, že prostor kolem chladiče je volný pro dobré chlazení. Ujistěte se, že motor a regulátor jsou dostatečně chlazeny vzduchem proudícím zvenčí. Ujistěte se, že všechny kabely jsou správně propojené.. Zapněte vysílač a zkontrolujte velikost výchylky plynu - měla by být ±100% nebo u vysílačů Multiplex ±80%. U vysílačů Robbe/Futaba je třeba použít servorevers (REVERSE) pro funkci plynu! U vysílačů Graupner/JR/SJ byste měli nastavit revers na hodnotu NORMAL. VAROVÁNÍ: napětí BEC je nastavitelné v rozsahu od 5 do 8 V. Tovární nastavení je 5,6 V a je použitelné pro všechny přijímače a serva. Napětí vyšší než 5,6 V může být nastaveno pouze, pokud jsou přijímač a všechna připojená serva vhodná pro toto napětí - vysokonapěťová serva! Riziko požáru! VAROVÁNÍ: Pokud chcete pro napájenípoužít samostatný akumulátor a ne BEC v regulátoru, musíte vyjmout a zaizolovat červený (+) vodič z kabelu BEC, viz nákres. Tak zabráníte průtoku proudu do regulátoru, což by mohlo regulátor zničit. Pokud chcete k systému s BEC připojit akumulátor, musíte na červený vodič BEC kabelu připájet diodu (např. Schottky diodu 91505), aby proud protékal pouze z BEC do přijímače. KALIBRACE VÝCHYLEK PRO PLNÝ PLYN A VYPNUTO 1. Zapněte vysílač ( ON ), přesuňte ovladač plynu do polohy plný plyn a podržte ho tam. 2. Připojte k regulátoru akumulátor se správnou polaritou. Po správném propojení všech vodičů vydá motor krátké pípnutí, potvrzující připojené napájení. 3. Po asi deseti sekundách uslyšíte krátkou melodii (di-da-di) a obě LED (červená a žlutá) bliknou na znamení, že regulátor rozeznal polohu plného plynu. 4. Do čtyř sekund přesuňte knipl plynu do polohy motor vypnutý (směrem k sobě): motor vydá krátké pípnutí (di-da), a obě LED bliknou. Držte knipl plynu v této poloze dokud neuslyšíte krátkou melodii - rozsvítí se jen žlutá LED - regulátor rozeznal a uložil polohu motor vypnutý. 11

12 5. Polohy plný plyn a vypnuto jsou nyní nastaveny; odpojte napájení regulátoru pro uložení nastavení. Kalibrace výchylek pro plný plyn - neutrál - brzdu (nebo zpětný chod) 1. Zapněte vysílač ( ON ), přesuňte ovladač plynu do polohy plný plyn a podržte ho tam. 2. Připojte k regulátoru akumulátor se správnou polaritou. Po správném propojení všech vodičů vydá motor krátké pípnutí, potvrzující připojené napájení. 3. Po asi deseti sekundách uslyšíte krátkou melodii (di-da-di) a obě LED (červená a žlutá) bliknou na znamení, že regulátor rozeznal polohu plného plynu. 4. Do čtyř sekund přesuňte knipl plynu do neutrálu (středu dráhy). Motor vydá krátké pípnutí (di-da) a žlutá LED blikne na znamení, že regulátor rozpoznal polohu neutrálu. 5. Do šesti sekund přesuňte knipl plynu do spodní polohy (směrem k sobě). Motor vydá krátké pípnutí (di-da) a obě LED bliknou. Držte knipl plynu v této poloze dokud neuslyšíte krátkou melodii - rozsvítí se jen žlutá LED - regulátor rozeznal polohu motor vypnutý. 6. Polohy plný plyn, neutrál a vypnuto jsou nyní nastaveny; odpojte napájení regulátoru pro uložení nastavení. Poznámka: funkce zpětný chod je dostupná pouze v režiu Boat (loď) a Car (auto), a musí být aktivována samostatně na vysílači po dokončení kalibrace. Pro další informace viz sekce Nastavení. Svit LED při provozu FUNKCE ŽLUTÁ LED ČERVENÁ LED NEUTRÁL zapnuto vypnuto PLNÝ PLYN vypnuto zapnuto PLNÁ BRZDA zapnuto zapnuto ZPÁTEČKA vypnuto vypnuto K vymazání chybových zpráv dojde až odpojením regulátoru od akumulátoru. Vyjímkou je zpráva č. 2, která zmizí, jakmile regulátor opět dostane platný signál. 12

13 Chyby Č. LED CHYBA 1 Žlutá LED 1 x blikne Ovladač plynu není v poloze neutrál nebo zpátečka. Pokud je to nutné, zkontrolujte nastavení 2 Červená LED 1 x blikne Není signál 3 Červená LED 2 x blikne Napětí akumulátoru je příliš nízké 4 Červená LED 3 x blikne Teplota regulátoru je příliš vysoká 5 Červená LED 4 x blikne Příliš vysoký proud 7. NASTAVENÍ - PROGRAMOVÁNÍ Regulátory BRUSHLESS CONTROL +T mohou být programovány buď přímo, pomocí vysílače, nebo telemetricky pokud používáte RC systém Graupner/SJ HoTT. 7.1 NASTAVENÍ V PROGRAMOVACÍM REŽIMU (bez systému HoTT) 1. Začněte programování regulátoru podle popisu v části Kalibrace výchylek vysílače, až do bodu 4 nebo Znovu přesuňte knipl plynu do polohy plný plyn a držte ho tam nejméně šest sekund: regulátor nyní pětkrát pípne na znamení, že je v programovacím režimu. 3. Režim (1-5) je indikován žlutou LED, parametry červenou LED. LED blikají pro indikaci nastavení. Například 2 bliknutí žluté LED znamenají režim 2 (směr otáčení), 1 bliknutí červené LED znamená normální (směr otáčení). 4. Pro nastavení režimu přesuňte knipl plynu do polohy stop / zpátečka (knipl plynu v poloze dozadu ), pak ho přesuňte zpět do polohy plný plyn pro přepnutí na další režim. Přepnutí je potvrzeno dvěma krátkými pípnutími. 5. Když jste v požadované režimu, přesuňte knipl plynu na dvě sekundy do polohy stop / zpátečka: nyní můžete nastavovat parametry. 6. Červená a žlutá LED současně bliknou podle nastaveného parametru. 7. Nyní můžete nastavovat hodnotu volbou mezi plným plynem a polohou stop / zpátečka; přidání plynu zvýší hodnotu o jedna. 8. Když dosáhnete požadované hodnoty, uložte nastavení podržením kniplu plynu v poloze plný plyn alespoň dvě sekundy. Regulátor třikrát pípne jako akustické potvrzení. 9. Opakujte postup pro všechny zbývající parametry které si přejete nastavit, začněte vždy u bodu Když je vše nastaveno podle vašich představ, uložte nastavení odpojením napájení regulátoru. 13

14 ŽLUTÁ LED REŽIM ČERVENÁ LED Typ akumulátoru Li-Pol NiMH Směr otáčení normální obrácený Automatická brzda (letadla) v % Governor (vrtulníky) vypnuto zapnuto Funkce zpátečky (loď/auto) jednosměrný se zpátečkou Typ modelu letadlo vrtulník loď auto Reset nastavení ne ano Poznámka: nastavení v parametru 3 se mění podle typu modelu (parametr 4). Proto je důležité nastavit nejprve typ modelu! 14

15 7.2 NASTAVENÍ V PROGRAMOVACÍM REŽIMU (se systémem HoTT) Práce s vysílačem HoTT. Pro více informací viz sekce Telemetrie v návodu k vašemu vysílači. Nastavení se provádí v menu Telemetry na vysílači, pod položkou SETUP / DISPLAYS. Zobrazení senzoru následuje po zobrazení vysílače - přijímače, takže zobrazení ESC DATA VIEW následuje po posledním displeji servotestu (RX SERVO TEST). Prosím, mějte na paměti následující: tato menu mohou být vybrána pouze pokud je přijímač zapnutý. Když přijímač zapnete, může to trvat několik sekund, než se zobrazení přijímače stane aktivním a může být vybráno: Může se projevit malé zpoždění reakcí displeje na pokyny, protože všechna nastavení jsou bezdrátově přenášena přímo do přijímače / regulátoru. Pokud váš HoTT vysílač nemá hlasový výstup, pak jsou nastavení prováděna buď pomocí SMART-BOXu nebo interní telemetrie, pokud je dodatečně osazena do mc-19 / 22 / 24 nebo mx-24 HoTT. Pro více informací si prosím nastudujte návod dodaný k vašemu SMART-BOXu nebo vysílači. Budoucí aktualizace firmware SMART-BOXu umožní rychlé nastavení regulátoru přímo pouze pomocí SMART-BOXu. Popisy šipek na následujících obrázcích odpovídají tlačítkům na horní straně SMART-BOXu. Toto rozložení se liší v závislosti na rádiové soupravě: SMarT-BOX mx-12/16/20/32 hott mc-19/mc-22/mc-24/mx-24 hott ENTER u ENTER ESC t CLEAR INC rolování: q hodnota: p rolování: stisk otočného ovl. + P hodnota: otočný ovl. P DEC rolování: p hodnota: q rolování: stisk otočného ovl. + Q hodnota: otočný ovl. Q INC+DEC SET stisk otočného ovl. 15

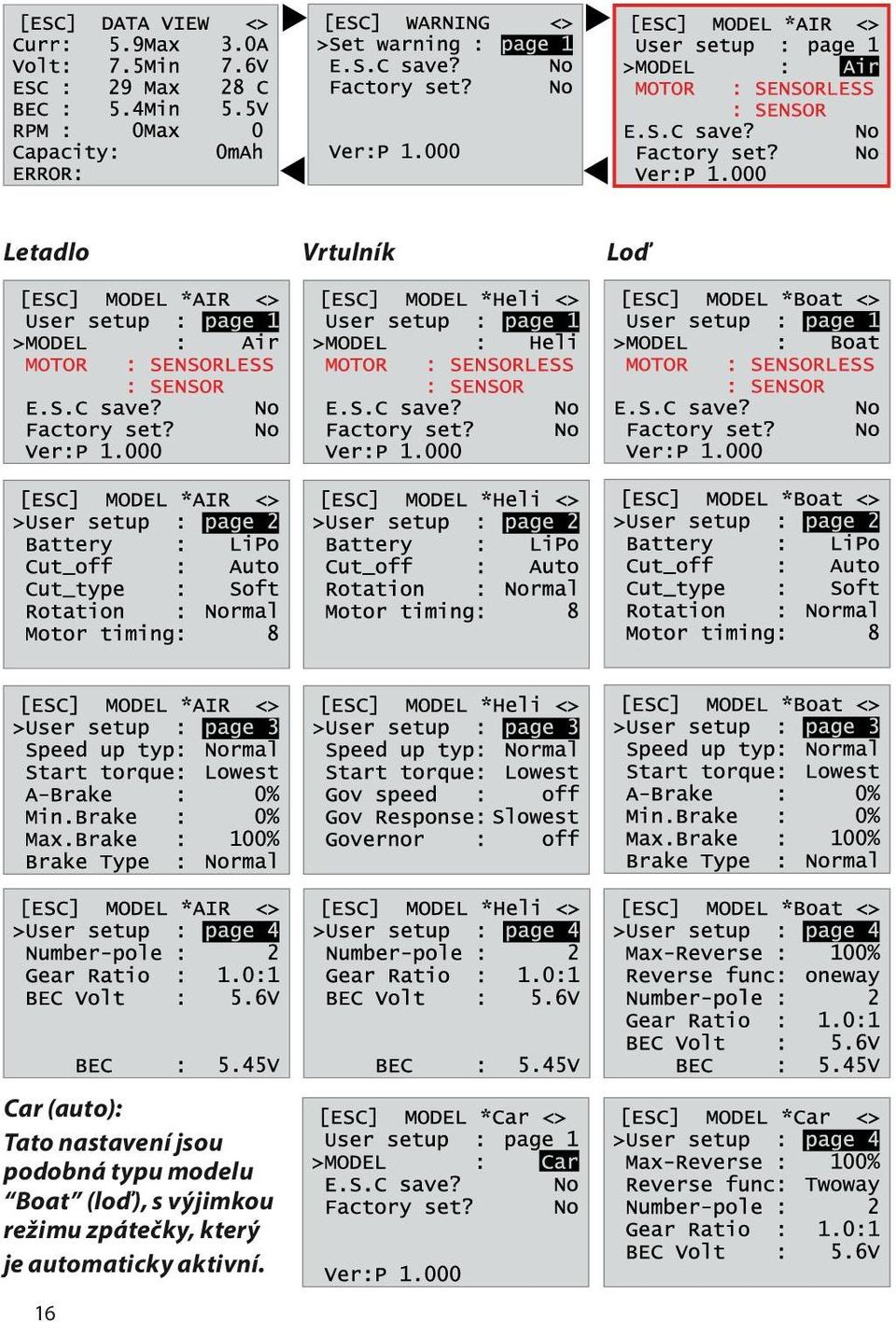

16 Letadlo Vrtulník Loď Car (auto): Tato nastavení jsou podobná typu modelu Boat (loď), s výjimkou režimu zpátečky, který je automaticky aktivní. 16

17 Pro uložení nastavení do regulátoru použijte tlačítka INC (p) nebo DEC (q), vráťte se na zobrazení page 1 - ESC MODEL a zvolte položku E.S.C. save. Současný stisk tlačítek INC a DEC (SET) zvýrazní parametr (černé pozadí). Stiskněte tlačítko INC (p) pro přesun na YES a pak uložte zvolené nastavení současným stiskem tlačítek INC a DEC (SET). Na obrazovce se nyní zobrazí další řádek E.S.C. RESTART a odpočítávání od 3. Nastavení je trvale uloženo když odpočet dosáhne 0: E.S.C. RESTART zmizí jako potvrzení. Pokud nechcete změny uložit, zvolte NO. Poznámka: pokud změníte nastavení, ale neuložíte je, motor se neroztočí. Toto je dodatečná bezpečnostní funkce, aby nedošlo k přehlédnutí procesu uložení nastavení. Nastavitelné parametry se mění v závislosti na zvoleném typu modelu A. Letadlo PARAMETR DISPLEJPAGE POPIS NASTAVENÍ USER SETUP Page 1 Uživatelské nastavení: Typ modelu, uložení nastavení Air: Letadla Heli: Vrtulník Boat: Loď Car: Auto BATTERY Page 2 Typ akumulátoru Li-Pol, Ni-MH Výrobní nastavení: Li-Pol CUT_OFF Odpojovací napětí (pohonného akum.) Auto, 6,0-32,0 V Výrobní nastavení: auto CUT_TYPE Způsob odpojení soft, hard, Výrobní nastavení: soft = postupné ROTATION Směr otáčení normal, reverse, Výrobní nastavení: normal MOTOR TIMING Časování motoru 0-25, Výrobní nastavení: 8 17

18 SPEED UP TYPE Page 3 Zrychlení lowest, low, normal, high, highest, Výrobní nastavení: normal POČÁTEČNÍ MOMENT Počáteční moment lowest, low, normal, high, highest, Výrobní nastavení: lowest A-BRAKE Automatická brzda 0-70 %, Výrobní nastavení: 0% MIN-BRAKE Minimální brzda 0-50 %, Výrobní nastavení: 0% MAX-BRAKE Maximální brzda %, Výrobní nastavení: 100% BRAKE TYPE Odezva brzdy softest, soft, normal, hard, Výrobní nastavení: normal NUMBER POLE Page 4 Počet pólů motoru (důležité pro správné zobrazení rychlosti) 2-36, Výrobní nastavení: 2 GEAR RATIO Převodový poměr (důležité pro správné zobrazení ot/min) 1,0:1-25,0:1, Výrobní nastavení: 1,0:1 BEC VOLT Napětí BEC 5,0-8,0 V Výrobní nastavení: 5,6 V 18

19 B. Helicopter (vrtulník) PARAMETR DISPLEJPAGE POPIS NASTAVENÍ USER SETUP Page 1 Uživatelské nastavení: Typ modelu, uložení nastavení Air: Letadla Heli: Vrtulník Boat: Loď Car: Auto BATTERY Page 2 Typ akumulátoru Li-Pol, Ni-MH Výrobní nastavení: Li-Pol CUT_OFF Odpojovací napětí (pohonného akumul.) Auto, 6,0-32,0 V Výrobní nastavení: auto ROTATION Směr otáčení normal, reverse, Výrobní nastavení: normal MOTOR TIMING Časování motoru 0-25, Výrobní nastavení: 8 SPEED UP TYPE Page 3 Zrychlení lowest, low, normal, high, highest, Výrobní nastavení: normal START TORQUE Počáteční moment lowest, low, normal, high, highest, Výrobní nastavení: lowest GOV SPEED Otáčky při použití governoru (viz níže) on/off, Výrobní nastavení: off = vypnuto GOV RESPONSE Odezva governoru slowest (8 ms), slow (6 ms), normal (4 ms), fast (2 ms), fastest (1 ms), Výrobní nastavení: slowest GOVERNOR Režim governoru on/off, Výrobní nastavení: off = vypnuto NUMBER POLE Page 4 Počet pólů motoru (důležité pro správné zobrazení rychlosti) 2-36, Výrobní nastavení: 2 GEAR RATIO Převodový poměr (důležité pro správné zobrazení ot/min) 1,0:1-25,0:1, Výrobní nastavení: 1,0:1 BEC VOLT Napětí BEC 5,0-8,0 V Výrobní nastavení: 5,6 V 19

20 Governor-Drehzahl (Gov speed) Otáčky při použití governoru - další vylepšení známého režimu governor. V tomto případě jsou otáčky motoru uloženy vzhledem k poloze kniplu plynu - nezávisle na použitém akumulátoru (počet článků, kvalita). To znamená, že regulátor řídí otáčky motoru v závislosti na zatížení motoru, nezávisle na stavu akumulátoru - zda je plně nabitý, nebo téměř vybitý, nebo jestli například použijete čtyř- nebo pětičlánkovou sadu. Režim governor musí být nejdříve aktivován (Governor ON). Přepněte nastavení Governor Speed na ON - nezapomeňte nastavení uložit na straně 1, jinak se motor neroztočí. Přidávejte plyn, dokud nedosáhnete požadovaných otáček. Doporučujeme cca % maximálních otáček, aby byla dostatečná rezerva pro regulaci. Pokud motor běží při těchto otáčkách stabilně, žlutá LED na regulátoru krátce blikne, na znamení, že otáčky jsou uloženy. Pro trvalé uložení hodnoty do regulátoru s vrtulníkem přistaňte a nechte knipl plynu na vysílači v poloze vypnuto alespoň tři sekundy. Nastavení proběhlo úspěšně, pokud se hodnota Governor Speed vrátí na (OFF). Poznámka: Pokud plánujete používat různé akumulátory, je důležité vyzkoušet nastavení s tím nejmenším. akumulátorem, například pokud chcete používat akumulátory 4S a 5S, nastavení musí být provedeno s 4S akumulátorem. Omezení plynu musí být nastaveno na maximum! Před nastavováním prosím proveďte reset na výrobní nastavení! PARAMETR DISPLEJ PAGE POPIS NASTAVENÍ USER SETUP Page 1 Uživatelské nastavení: Typ modelu, uložení nastavení Air: Letadla Heli: Helicopter Boat: Loď Car: Auto BATTERY Page 2 Typ akumulátoru Li-Pol, Ni-MH Výrobní nastavení: Li-Pol CUT_OFF Odpojovací napětí (pohonného akumul.) Auto, 6,0-32,0 V Výrobní nastavení: auto CUT_TYPE Způsob odpojení soft, hard, Výrobní nastavení: postupné ROTATION Směr otáčení normal, reverse, Výrobní nastavení: normal MOTOR TIMING Časování motoru 0-25, Výrobní nastavení: 8 20

21 SPEED UP TYPE Page 3 Zrychlení lowest, low, normal, high, highest, Výrobní nastavení: normal START TORQUE Počáteční moment lowest, low, normal, high, highest, Výrobní nastavení: lowest A-BRAKE Automatická brzda 0-70 %, Výrobní nastavení: 0% MIN-BRAKE Minimální brzda 0-50 %, Výrobní nastavení: 0% MAX-BRAKE Maximální brzda %, Výrobní nastavení: 100% BRAKE TYPE Odezva brzdy softest, soft, normal, hard, Výrobní nastavení: normal MAX-REVERSE Page 4 Maximum zpátečky %, Výrobní nastavení: 100% REVERSE FUNC. Zpátečka oneway, twoway, Výrobní nastavení: oneway (jednosměrný) NUMBER POLE GEAR RATIO Počet pólů motoru (důležité pro správné zobrazení rychlosti) Převodový poměr (důležité pro správné zobrazení ot/min) 2-36, Výrobní nastavení: 2 1,0:1-25,0:1, Výrobní nastavení: 1,0:1 BEC VOLT Napětí BEC 5,0-8,0 V Výrobní nastavení: 5,6 V 21

22 D. Modely aut PARAMETR DISPLEJ PAGE POPIS NASTAVENÍ USER SETUP Page 1 Uživatelské nastavení: Typ modelu, uložení nastavení Air: Letadla Heli: Vrtulník Boat: Loď Car: Auto BATTERY Page 2 Typ akumulátoru Li-Pol, Ni-MH Výrobní nastavení: Li-Pol CUT_OFF Odpojovací napětí (pohonného akumul.) Auto, 6,0-32,0 V Výrobní nastavení: auto CUT_TYPE Způsob odpojení soft, hard, Výrobní nastavení: soft = postupné ROTATION Směr otáčení normal, reverse, Výrobní nastavení: normal MOTOR TIMING Časování motoru 0-25, Výrobní nastavení: 8 SPEED UP TYPE Page 3 Zrychlení lowest, low, normal, high, highest, Výrobní nastavení: normal START TORQUE Počáteční moment lowest, low, normal, high, highest, Výrobní nastavení: lowest A-BRAKE Automatická brzda 0-70 %, Výrobní nastavení: 0% MIN-BRAKE Minimální brzda 0-50 %, Výrobní nastavení: 0% MAX-BRAKE Maximální brzda %, Výrobní nastavení: 100% BRAKE TYPE Odezva brzdy softest, soft, normal, hard, Výrobní nastavení: normal 22

23 MAX-REVERSE Page 4 Maximum zpátečky %, Výrobní nastavení: 100% REVERSE FUNC. Zpátečka oneway, twoway, Výrobní nast: twoway (obousm.) NUMBER POLE GEAR RATIO Počet pólů motoru (důležité pro správné zobrazení rychlosti) Převodový poměr (důležité pro správné zobrazení ot/min) 2-36, Výrobní nastavení: 2 1,0:1-25,0:1, Výrobní nastavení: 1,0:1 BEC VOLT Napětí BEC 5,0-8,0 V Výrobní nastavení: 5,6 V 8. ESC DATA VIEW Zobrazení ESC DATA ViEW zobrazuje telemetrická data regulátoru BRUSHLESS CONTROL +T. Toto není živé zobrazení a je potlačeno, pokud je model právě používán. Pro tyto účely použijte grafickou obrazovku - viz sekce 10. PARAMETR POPIS NASTAVENÍ CURR(ENT) VOLT ESC BEC Aktuální proud připojeným motorem, maximální odběr od zapnutí (Max) Aktuální napětí připojeného akumulátoru, minimální napětí od zapnutí (Min) Aktuální teplota regulátoru, maximální teplota od zapnutí (Max) Aktuální napětí BEC, minimální napětí od zapnutí (Min) RPM (MAX) Maximální ot/min od zapnutí - RPM (AVG) Průměrné ot/min od zapnutí - CAPACITY Spotřebovaná kapacita z akumulátoru od zapnutí - ERROR OC: Proudové přetížení, T: Přehřátí, V: Nízké napětí, R: Bez signálu z přijímače - 23

24 9. NASTAVENÍ HRANIC VAROVÁNÍ Pokud chcete provést nastavení, musíte použít tlačítka INC nebo DEC (p nebo q) nad displejem pro výběr požadovaného parametru (např. page 2) přesunem šipky kurzoru (INC nebo p přesune kurzor dolů, DEC nebo q ho přesune nahoru). Současným stiskem tlačítek INC a DEC (SET) přepnete nastavovaný parametr do inverzního zobrazení (bílá na černé); označí že parametr můžete změnit: stisk tlačítka INC (p) nyní zvýší hodnotu, stisk DEC (q) hodnotu sníží. Po dokončení nastavování uložte nastavení současným stiskem tlačítek INC a DEC (SET) ; jako potvrzení nyní zmizí tmavé pozadí. Zobrazení Set Warning : zobrazuje různé obrazovky pages s parametry. které je možno nastavit a příslušnými nastavitelnými hranicemi varování (page 1, page 2, atd.). Pro přepnutí mezi obrazovkami stiskněte tlačítko INC nebo DEC (p nebo q). PARAMETR PAGE POPIS NASTAVENÍ SET WARNING Page 1 page 6 Strana zobrazení Page 1 page 6 VOLTAGE Page 2 Minimální napětí ve Voltech 5,5 až 25 V TEMPERATURE Page 3 Maximální teplota regulátoru ve C 0 až 99 C MAX. CURRENT Page 4 Maximální proud připojeného motoru v A MINIMUM RPM Page 5 Minimální ot/min připojeného motoru 25 až 200 A 10 až ot/min CAPACITY Page 6 Maximální odebraná kapacita mah 24

25 WARNING TIME Page 2 page 6 Doba varování OFF - vypnuto, 5, 10, 15, 20, 25, 30 sek. REPEAT TIME Page 2 page 6 Doba opakování Always - stále, 1, 2, 3, 4, 5 minut, One Time - jednou SIGNAL TONE Page 2 page 6 Tón signálu (hlasový výstup) - E.S.C SAVE Page 1 Uložení nastavení do regulátoru YES / NO FACTORY SET Page 1 Reset na výrobní nastavení YES / NO Následující parametry mohou být nastaveny zvlášť pro všechna zobrazení Warning Time (doba varování) nastavuje zda a jak dlouho bude aktivován varovný signál při dosažení určité hodnoty pro každou obrazovku displeje - OFF varování deaktivuje Repeat Time (doba opakování) nastavuje jak často bude aktivován varovný signál při dosažení určité hodnoty pro každou obrazovku displeje Signal Tone (tón signálu) nastavuje melodii signálu. Zvuky varování jsou kombinovány s varováními na displeji a hlasovým výstupem. Proto nemohou být změněny. Když je aktivováno varování, je odpovídající zpráva (například VOLTAGE - napětí) zobrazena inverzně na prvním řádku odpovídajícího zobrazení a zní zvolený signální tón, respektive hlasový výstup. Pokud chcete provádět nastavení (page 2 až 6), musíte použít tlačítka INC (p) nebo DEC (q) nad obrazovkou pro výběr page 1 - ESC WARNING a vybrat E.S.C. save. Současným stiskem tlačítek INC a DEC (SET) přepnete nastavovaný parametr do inverzního zobrazení (bílá na černé); to značí že parametr můžete změnit: stisk tlačítka INC (p) nyní změní hodnotu na YES. Po dokončení nastavování uložte nastavení stiskem tlačítek INC a DEC (SET); jako potvrzení nyní zmizí tmavé pozadí. Pokud nechcete nastavení uložit, zvolte NO. VAROVÁNÍ:Neprovádějte žádná nastavení senzorů za letu modelu, jinak je reálné nebezpečí, že se model dostane mimo vaši kontrolu když se nebudete soustředit na jeho řízení! Pokud je váš model vybaven dvěma nebo více přijímači, je absolutně nezbytné abyste neprováděli nastavení za letu, protože to může způsobit změnu nastavení přijímačů ke kterým nejsou připojeny telemetrické senzory; v nejhorším případě by mohlo dojít k havárii modelu. Z tohoto důvodu vždy provádějte nastavení na zemi a zkontrolujte že je zapnutý pouze přijímač s připojenými senzory. 25

26 9.1. Minimální napětí (Page 2) Minimum Voltage Hranice varování pro nízké napětí akumulátoru, rozmezí 5,5-25 V. Výrobní nastavení: 6,0 V, Tón signálu: P Varování vypnuto 9.2. Maximální teplota (Page 3) Maximum ESC Temperature Hranice varování pro maximální teplotu akumulátoru, rozmezí 0-99 C. Výrobní nastavení: 60 C, Tón signálu: H Varování vypnuto 9.3. Maximální proud (Page 4) Maximum Current Hranice varování pro maximální proud motoru, rozmezí A. Poznámka: hranice varování by nikdy neměla být nastavena výše, než je maximální povolený proud vašeho regulátoru, jinak žádná rozumná varování nedostanete!! Výrobní nastavení: závisí na typu regulátoru, Tón signálu: W Varování zapnuto 9.4. Minimální otáčky za minutu (Page 5) Minimum RPM Hranice varování pro minimální ot/min, nastavitelná v rozmezí 10 a ot/min. Výrobní nastavení: 100 RPM, Tón signálu: T Varování vypnuto 9.5. Kapacita (Page 6) 26 Capacity Hranice varování pro maximální odebranou kapacitu, nastavitelná v rozmezí 10 a mah. Výrobní nastavení: 2000 mah, Tón signálu: V Varování vypnuto

27 10. GRAFICKÉ ZOBRAZENÍ TELEMETRICKÝCH ÚDAJŮ Pro informace o zobrazení telemetrických dat si prosím přečtěte návod dodaný k vašemu vysílači, nebo SMART-BOXu. Tyto obrazovky zobrazují data z regulátoru BRUSHLESS CONTROL +T. Klíč, začněte vpravo nahoře: HODNOTA V C mah A rpm VYSVĚTLENÍ Hodnota nalevo: aktuální napětí akumulátoru Hodnota napravo: nejnižší napětí akumulátoru od zapnutí Hodnota nalevo: aktuální teplota regulátoru Hodnota v závorce: maximální teplota regulátoru od zapnutí Spotřebovaná kapacita Uprostřed a sloupcový ukazatel: aktuální proud Vpravo: maximální proud od zapnutí Uprostřed a sloupcový ukazatel: aktuální otáčky motoru Hodnota vpravo: maximální otáčky od zapnutí Zobrazení ot/min Na této obrazovce jsou zobrazeny aktuální otáčky motoru, připojeného k regulátoru. Zobrazení proudu / spotřebované kapacity Tato obrazovka zobrazuje aktuální odebíraný proud, nejvyšší odebíraný proud od zapnutí regulátoru a kapacitu odebranou z akumulátoru. 27

28 11. AKTUALIZACE REGULÁTORU PŘIPOJENÍ REGULÁTORU PŘED AKTUALIZACÍ Potřebné příslušenství (1) USB interface pro Graupner/GM-GENIUS, (2) USB interface / HoTT sensor manager interface kabel, 7168.S (3) GOLD 110 mm Y-kabel, Po připojení kabelu (2) k USB interface (1) musíte připojit Y-kabel (3) k dvoupinovému konektoru kabelu (2) PŘIPOJENÍ REGULÁTORU PŘED AKTUALIZACÍ Pro aktualizaci potřebujete počítač s Windows a program Firmware Upgrade grstudio, který si můžete stáhnout z našich stránek. Jděte na stránku vašeho regulátoru, a pak klikněte na záložku Downloads. Potřebný soubor najdete pod položkou PC Updatesoftware; po stažení ho budete muset rozbalit. 28

29 V aplikaci zvolte v seznamu nalevo položku pro aktualizaci regulátoru (Speed controller). Otevře se okno s následujícími možnostmi: Load automatically (Nahrát automaticky) a Open file (otevřít soubor). Pokud chcete do regulátoru nahrát firmware, zvolte Load automatically. Aplikace se poté pokusí stáhnout aktuální firmware přes internet. Hned po kliknutí na tlačítko se ukazatel stavu začne zleva zabarvovat do zelena. Než bude ukazatel stavu zcela zelený, připojte napájení regulátoru: objeví se další dialog, kde byste měli vybrat požadovaný firmware, následně stiskněte tlačítko Open file. Aplikace nyní soubor stáhne a nahraje ho do regulátoru. Pokud chcete do regulátoru nahrát jiný, zvláštní, firmware, ke kterému máte přístup, zvolte Open file. V dialogovém okně které se nyní otevře zvolte správný soubor: stavový pruh se začne zbarvovat zeleně. Připojte napájení předtím, než bude celý stavový pruh zelený a aplikace nahraje firmware. 29

30 12. SPECIFIKACE BRUSHLESS CONTROL +T 18 #33718 BRUSHLESS CONTROL +T 35 #33735 BRUSHLESS CONTROL +T 45 #33745 BRUSHLESS CONTROL +T 60 #33760 BRUSHLESS CONTROL +T 70 #33770 BRUSHLESS CONTROL HV+T 160 G6 #33851 Počet článků (LiPo) Provozní napětí 5,5-15 V DC 7,4-22,2 V DC 6-25 V DC 6-25 V DC 6-25 V DC 18,5-44,4 V DC Trvalý proud 18 A 35 A 45 A 60 A 70 A 160 A Spínací frekvence 32 khz 32 khz 32 khz 32 khz 32 khz 32 khz Trvalý proud BEC 2 A 2 A 3 A 3 A 3 A 5 A Maxim. proud BEC 3 A 3 A 10 A 10 A 10 A 15 A Napětí BEC 5,0...8,0 V* ,0 V* V* V* V* ,0 V* Ochrana před falešným startem ano ano ano ano ano ano Ochrana před přehřátím ano ano ano ano ano ano Odpoj při nízk. nap. ano ano ano ano ano ano Možnost aktualizace firmware ano ano ano ano ano ano Rozměry (mm) délka bez kondenzátoru 38x23x8 54x26x10 55x30x10 55x30x10 55x30x10 87x36x28 Hmotnost (včetně kabelů) 16 g 44 g 66 g 69 g 73 g 180 g * Programovatelné pomocí Graupner/SJ HoTT rádiového řídícího systému nebo pomocí Smart-Box-u (je nutná aktualizace Smart-Box-u; bude dostupná později) 30

31 13. PROHLÁŠENÍ O SHODĚ Toto prohlášení vydal Graupner/SJ GmbH, Service Department, Henriettenstr. 96, D Kirchheim/Teck, Germany prohlašuje že výrobek BRUSHLESS CONTROL +T obj. č , 33735, 33745, 33760, 33770, Vyhovuje z základním požadavkům na ochranu stanoveným direktivou pro harmonizaci zákonných nařízení členských států týkajících se elektromagnetického rušení 2004/108/EC. Tento výrobek byl testován na elektromagnetické rušení v souladu s následujícími normami EN EN a platí pro výrobce / dovozce výrobku Kirchheim/Teck, Ralf Helbing generální ředitel 31

32 14. OCHRANA ŽIVOTNÍHO PROSTŘEDÍ Po uplynutí životnosti tohoto výrobku ho nesmíte vyhodit do běžného domácího odpadu. Správným postupem je odevzdání přístroje na místě určeném ke sběru starých elektrických spotřebičů určených k recyklaci. Symbol vyznačený zde i přímo na produktu, nebo jeho obalu označuje tuto skutečnost. Individuální symboly značí, které materiály mohou být recyklovány a znovu použity. Můžete významně napomoci k ochraně našeho společného životního prostředí opakovaným užíváním výrobků, recyklací základních materiálů, nebo recyklováním nadbytečného vybavení jiným způsobem. Vyřazené akumulátory odpojte od zařízení a odevzdejte je na příslušném sběrném místě. U R/C modelů odstraňte lektronické části jako serva, přijímač, nebo regulátor a odevzdejte je na místě pro sběr elektrických zařízení určených k recyklaci. Pokud nevíte kde se nachází nejbližší sběrné místo, informujte se na vašem místním obecním/městském úřadu. 32

33 POZNÁMKY / NOTICE
