1 Datalogger Teploty a Vlhkosti Uživatelský Návod Úvod Teplotní a Vlhkostní Datalogger je vybaven senzorem o vysoké přesnosti měření teploty a vlhkosti. Tento

2 datalogger má vlastnosti jako je vysoká přesnost, rychlá odezva a stabilita. Převážně je využívám pro měření a uchovávání dat teploty a vlhkosti v životním prostředí. Funkce a Technické Specifikace Funkce: Pomocí dataloggeru můžete účinně a jednoduše měřit a uchovávat data o teplotě a vlhkosti a to v dlouhé časové periodě. Výsledky jsou ukládány do paměti dataloggeru a je možno je jednoduše načít do PC přes rozhraní USB. Displej LCD dokáže zobrazovat v reálném čase hodnoty MAX, MIN,TIME, DATE a hodnoty teploty a vlhkosti. Poznámka: Datalogger by měl být umísťován správným postupem. Pokud je umístěn v prostředí nízké teploty a vysoké vlhkosti, měl by být ponechán před započetím načítání dat do PC po nějakou dobu v prostředí, kde dojde zcela k odpaření vlhkosti, která mohla vzniknout na obvodech dataloggeru. Pokud je datalogger připojen k PC můžete tímto šetřit životnost baterií dataloggeru. Vlastnosti: 1. Paměť pro hodnot; 2. LCD který jednoduše zobrazuje zaznamenané hodnoty; 3. Snadno volitelný měřící cyklus od 1 sek. do 24h; 4. Stažení zaznamenaných dat přes rozhraní USB do PC 5. Při překročení nastavené hodnoty maximum/minimum se ohlásí alarm 6. Analytický software zobrazí načtená data 2

3 Specifikace: Rozlišení 0.1%RH, 0.1 Paměť hodnot Měřící cyklus 1s to 24h Analytický software 2000/XP/ Vista Provozní Instrukce: 1. Symbol baterie. Pokud jsou baterie vyčerpány, zobrazí se tento symbol baterie.. V tomto moment je nutno vyměnit baterie. Životnost baterie je přibližně tři měsíce. 2. TIME aktuální čas 3. DATE aktuální datum 4. Čas a datum jsou pro zobrazení automaticky přepínány. Střída přepínání je asi 10 sekund. 5. MAX zobrazuje maximální hodnotu v průběhu 3

4 měření. 6. MIN zobrazuje minimální hodnotu v průběhu měření 7. REC tento symbol signalizuje, že data jsou zaznamenávána 8. FULL tento symbol upozorňuje, že paměť pro data je zaplněna. Logger zastaví záznam. 9. %RH tento symbol upozorňuje, že jsou zaznamenávána data o vlhkosti. 10. C Celsia 11. F Fahrenheit 12. Při stisknutí tlačítka MAX/MIN, bude zaznamenána maximální a minimální hodnota, čas a datum. Čas a datum se přepíná každých deset sekund. Pokud nestisknete tlačítko příštích 40 sekund, pak se datalogger automaticky navrátí do normálního měřícího módu. 13. Během přenášení dat do PC bude zobrazen symbol -PC- na displeji LCD. Po ukončení přenosu dat bude datalogger zobrazovat aktuální načtenou hodnotu měření. Avšak záznam není aktivní. Loger je zapotřebí opět nastavit pro záznam dat. Přímo na Dataloggeru můžete pouze pozorovat zaznamenávaná data. Všechna ostatní nastavení je nutno provést pomocí analytického software, který je instalován v PC. 14.Alarm funkce Pokud měřená hodnota překročí nastavený horní limit, pak následně bude alarm LED blikat po dobu jedné minuty. Blikající červená LED upozorňuje na překročení prahové hodnoty teploty. Zelená LED upozorňuje na překročení prahové hodnoty vlhkosti. 4

5 15. Jestliže se objeví na displeji symbol -LO- znamená to, že senzor teploty/vlhkosti není správně připojen. V tomto případě otevřte zadní kryt dataloggeru a opět se pokuste senzor správně připojit. Na displeji se musí zobrazovat měřená hodnota. Instalace Software 1. Vložte CD do jednotky CD-ROM, během krátké chvíle se zobrazí instalační průvodce. Podle pokynů instalujte software do PC. 2. Poté co je software nainstalován, ponechte CD v jednotce CD-ROM a připojte datalogger do portu USB pomocí USB kabelu. Následně se aktivuje oznámení o průběhu instalace USB ovladače. Můžete upravit cestu k ovladači na disku CD a tím dokončit instalaci USB ovladače velmi snadno a rychle. Softwarová aplikace Datalogger USB software je program, který slouží ke stažení zaznamenaných dat z Dataloggeru do PC. Stažená data mohou být graficky zpracována, například v program Excel nebo podobných programech. Hlavní možnosti a funkce jsou v seznamu úvodního okna. Systémové Požadavky: Windows 2000 nebo Windows XP nebo Vista Minimální Hardwarové Požadavky: PC nebo NoteBook s procesorem Pentium 90MHz nebo vyšší 32 MB RAM ; Alespoň 7 MB byte volného místa na pevném disku pro instalaci HT Datalogger USB software. Doporučené rozlišení displeje 1024X768 High Color(16 bit). 5

6 Hlavní Menu Save Uloží zaznamenaná data na disk. Open Otevře již uložený soubor. Nastavení Času. Nastavení Dataloggeru. Stažení dat z Dataloggeru. Show Graph-zobrazí zaznamenaná data jako graf. Show List- zobrazí zaznamenaná data jako seznam. Print- Vytiskne graf nebo seznam. Dokument Nápovědy Provoz Nastavení Času Pokud čas není správně nastaven, můžete kliknout na ikonu Otevře se dialogové okno pro nastavení času: Vložte správné hodnoty a klikněte na tlačítko OK. DATA LOGGER nastaví opravené hodnoty času. 6

7 Nastavení Dataloggeru Klikněte na ikonu v nabídce menu. Zobrazí se nabídka nastavení, jak je zobrazeno níže. Popis jednotlivých nastavení je popsán níže: Samprate Setup: nastaví načítání dat dataloggerem s určenou četností. V levém boxu můžete vložit počet vzorků a v pravém boxu vložit jednotku času. LED Flash Cycle Setup: nastaví jestli má dioda LED blikat či nikoliv (prodlouží se životnost baterie) Možnosti Manual a Automatic umožňují zvolit, zdali má datalogger započít načítání dat ihned po aktivaci nastavení nebo odložit start načítání na později (manuálně). Alarm Setup: umožňuje nastavit uživateli limity pro HIGH (vysoká) a LOW (nízká) teplota a relativní vlhkost a rovněž vypnout blikání LED dataloggeru pro šetření baterií a tím prodloužení jejich životnosti. Circulating Record a No Circulating tlačítka: umožňují volby zdali má datalogger po zaplnění paměti začít přepisovat data zaznamenaná od počátku nebo jestli má dojít k zastavení činnosti dataloggeru. Pro uložení všech změn klikněte na tlačítko SETUP. Pro návrat zpět do továrního nastavení můžete využít tlačítko 7

8 DEFAULT. Pro ukončení bez uložení stiskněte tlačítko CANCEL. Poznámka: Po aktivaci Setupu jsou trvale vymazána všechna předchozí data načtená v dataloggeru. Pokud si přejete data nejdříve uložit, stáhněte data do PC. Stav baterií by měl byt vždy dostatečný, aby bylo možno dokončit poslední bod měření. Proto se vždy před započetím měření ujistěte, že baterie jsou dostatečně nabity, aby bylo dost energie na dokončení plánovaného úkolu. V případě jakýchkoliv pochybností instalujte vždy čerstvé baterie, abyste nepřišli zbytečně o důležitá data. Stažení Dat z Dataloggeru Přenos dat uložených v dataloggeru do PC: A. Připojte DATALOGGER do portu USB. B. Otevřte HT Datalogger software program pokud ještě není spuštěn. C. Klikněte na ikonu Download. D. Zobrazí se níže vyobrazené okno. Stiskněte DOWNLOAD pro započetí přenosu zaznamenaných dat. Po úspěšném přenesení všech dat se zobrazí následující okno: 8

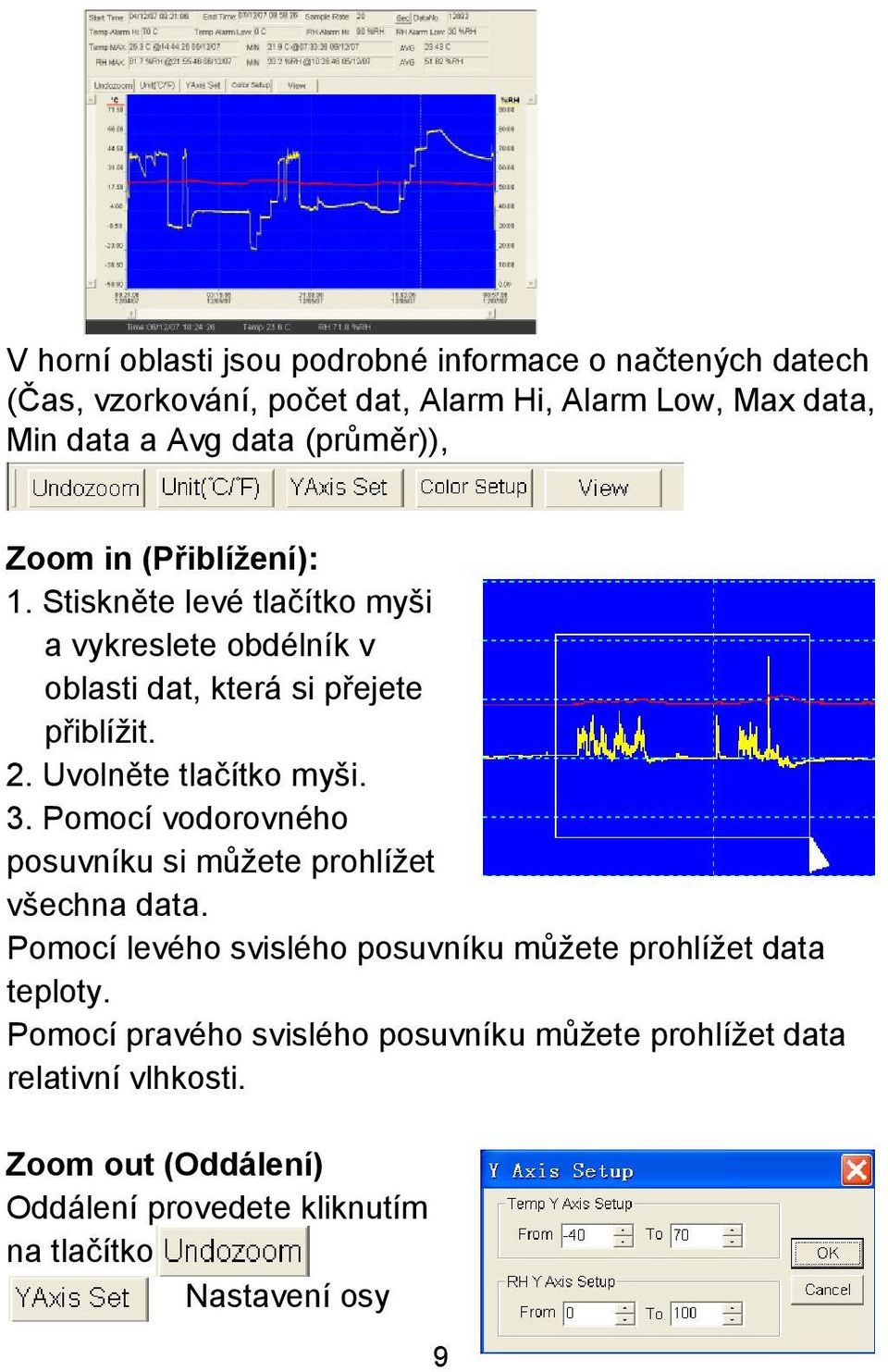

9 V horní oblasti jsou podrobné informace o načtených datech (Čas, vzorkování, počet dat, Alarm Hi, Alarm Low, Max data, Min data a Avg data (průměr)), Zoom in (Přiblížení): 1. Stiskněte levé tlačítko myši a vykreslete obdélník v oblasti dat, která si přejete přiblížit. 2. Uvolněte tlačítko myši. 3. Pomocí vodorovného posuvníku si můžete prohlížet všechna data. Pomocí levého svislého posuvníku můžete prohlížet data teploty. Pomocí pravého svislého posuvníku můžete prohlížet data relativní vlhkosti. Zoom out (Oddálení) Oddálení provedete kliknutím na tlačítko Nastavení osy 9

10 podle teploty nebo vlhkosti. Nastavení pro zobrazení barvy podkladu, mřížky, teploty a vlhkosti. Úprava zobrazení okna Grafu. Umožňuje zvolit, která data budou daty řídícími. Přidat nebo odebrat linky z osy X a osy Y. Značkovací Body: Umístí body na spojnici v místech aktuálních dat, rozčlení tak nepřetržitou linku spojnice. Klikněte na ikonu seznamu a hodnot., zobrazí se tabulka dat 10

11 Tato tabulka zobrazuje reálná data a čas záznamu. Soubor: Uložení a Otevření 1. Klikněte na ikonu ukládání, otevře se dialogové okno pro ukládání souboru. 2. Napište název souboru a uložte jej se základní přiřazenou příponou. Soubor se uloží s příponou.record a budete mít možnost jej automaticky otevřít pomocí nainstalovaného program HT Datalogger software. Rovněž je možno tento soubor otevřít jako dokument EXCELL nebo v podobných tabulkových programech. Pokud si přejete otevřít již dříve uložený soubor pro prohlížení grafu zaznamenaných dat, klikněte na ikonu a zvolte soubor, který si přejete otevřít pro prohlížení. Tisk Grafu a Seznamu Klikněte na ikonu pro zobrazení grafu a data se zobrazí ve formě grafu. Následně klikněte na ikonu pro tisk a graf nechte vytisknout. 11

12 Klikněte na ikonu seznamu pro zobrazení dat jako tabulky seznamu, následně klikněte na ikonu tisku pro vytištění tabulky seznamu. Výrobek nepatří do komunálního odpadu! Po skončení životnosti jej recyklujte v souladu se zásadami ochrany životního prostředí a dle zákona č. 185/2001Sb. O odpadech 12
