AC Napětí/Proud Data Logger Uživatelský Manuál

Transkript

1 AC Napětí/Proud Data Logger Uživatelský Manuál Před použitím si přečtěte pečlivě tento uživatelský manuál, protože obsahuje důležité bezpečnostní informace

2

3 Obsah Strana 1. Úvod Vlastnosti Popis Funkce Paměť Dat a přenos Dat Poznámky k propojení Popis Software Instalace Provoz.. 9

4 Upozornění Neprovádějte měření v místech, kde se vyskytují hořlaviny nebo výbušné plyny Při provádění měření na neizolovaných kabelech, dbejte zvýšené bezpečnosti, aby nedošlo ke zkratu. Nepoužívejte přístroj, pokud máte vlhké ruce. Nepřekračujte měřící rozsahy na vstupech. Během měření nikdy neodnímejte kryt baterií. Ukončete měření, pokud jsou viditelná nějaká poškození nebo obnažené přívodní vodiče. Nevyměňujte baterie ve vlhkém prostředí. Před odejmutím krytu baterie pro potřebu výměny baterie, vždy vypněte napájení a odpojte všechny přívodní měřící vodiče. Nepokládejte přístroj na místa s otřesy nebo rázy. Nepokládejte přístroj do blízkosti záznamových disket nebo karet, protože by mohly být ovlivněny magnetickým polem silného magnetu na krytu přístroje. Nevystavujte přístroj přímému slunečnímu záření, vysokým teplotám nebo vlhkému prostředí. Po použití vypněte napájení přístroje a v případě delšího skladování vyjměte z přístroje také napájecí baterie. Na čištění přístroje nepoužívejte žádné brusné nebo jinak agresívní přísady nebo rozpouštědla. Použijte pouze vlhký hadřík namočený ve slabém saponátu.

5 1. Úvod Tento datalogger je navržen v souladu s normou IEC a výrobní závod opouští po důkladné prohlídce a kontrole. Tento Datalloger je velmi přesný přístroj, navržený pro záznam AC proudu a napětí. Protože je vybaven displejem LCD a ovládacími tlačítky, jeho obsluha je velmi jednoduchá. Četnost vzorkování je jedna sekunda. Nastavení kalibrace single point je dostupné přes software. Proud a Napětí jsou kalibrovány již ve výrobním závodě. Každý kanál je schopen uložit dat. Rozsah AC proudu je od 2A až 200A. Rozsah AC napětí je od 6 do 600V. 2. Vlastnosti Kapacita vzorků: Rozsah Vzorkování: Proudový Rozsah: Přesnost Proud: Rozlišení Proud: Rozsah Napětí: Přesnost Napětí: Rozlišení Napětí: MAX Hold: MIN Hold: Start Mód: Frekvenční rozsah Proudu a Napětí: Provozní Rozsah: Teplota: Vlhkost: Napájení: bodů pro proud a napětí bodu pro proud nebo napětí 1 sekunda až 24 hodin 2 až 200A AC ±2%±1A 0,1 A AC 6 až 600V AC ±2%±1V 0,1V AC Podrží maximální hodnotu měření Podrží minimální hodnotu měření Manuální a Automatický 40HZ až 1kHz 0C až 60C (32F až 140F), při použití alkalických baterií 0% až 80% RH, bez kondenzace 1,5V AAA Alkalická nebo uhlíková baterie (4ks)

6 3. Popis Funkcí Datum a Čas Indikace Záznamu Tvar měřeného signálu, tento přístroj dokáže měřit pouze průběhy podobné sinusovému signálu. Symbol Baterie. Pokud je symbol zcela vyplněn, znamená to, že baterie je nabitá. Pokud je symbol prázdný, znamená to, že baterie je vybitá a musí se vyměnit. Display Dat

7 2-Zásuvka Napájení DC Napětí, zdroj 6-9V 3-USB Zásuvka Před připojením kabelu USB a započetím přenosu dat do software PC, ukončete záznam dat. 4-ON/OFF datalogger stavové tlačítko Stiskněte toto tlačítko pro zapnutí napájení. Delším stiskem napájení vypnete. Krátkým stiskem obdržíte informaci, do kterého kanálu jsou data zaznamenávána. Pokud je zobrazeno CHC, znamená to že právě načítána data proudu jsou zaznamenávána. Pokud je zobrazeno CHC-F, znamená to, že záznam aktuálních dat je ukončen. Pokud je zobrazeno CHV znamená to, že aktuální data napětí jsou zaznamenávána. Pokud je zobrazeno CHC-F, znamená to, že záznam dat napětí je ukončen. 5-Tlačítko Funkcí Stiskněte krátce toto tlačítko pro zobrazení dat napětí nebo proudu. Pokud není připojen příslušný sensor, objeví se hlášení CH. 6-Date/Time START/STOP Tlačítko Krátkým stiskem tohoto tlačítko vstoupíte do menu nastavení data a času. Po nastavení manuálního módu, stiskněte po dobu tří sekund toto tlačítko a spustí s e záznam dat. Na displeji se zobrazí návěští REC. Pokud opět podržíte toto tlačítko po dobu 3 sekund, záznam dat se pozastaví a návěští REC zhasne. Po ukončení záznamu dat je nutno opět nastavit mód záznamu. 7-MAX/MIN Tlačítko Stiskem tohoto tlačítka můžete zobrazit maximální nebo minimální hodnotu v záznamu dat. Pokud je přístroj v režimu měření napětí, pak zobrazí minimální nebo maximální změřenou hodnotu napětí. Pokud je přístroj v režimu měření proudu, zobrazí minimální nebo maximální hodnotu měřeného proudu. Pokud nejsou k dispozici žádná data, zobrazí se na displeji návěští 0,0.

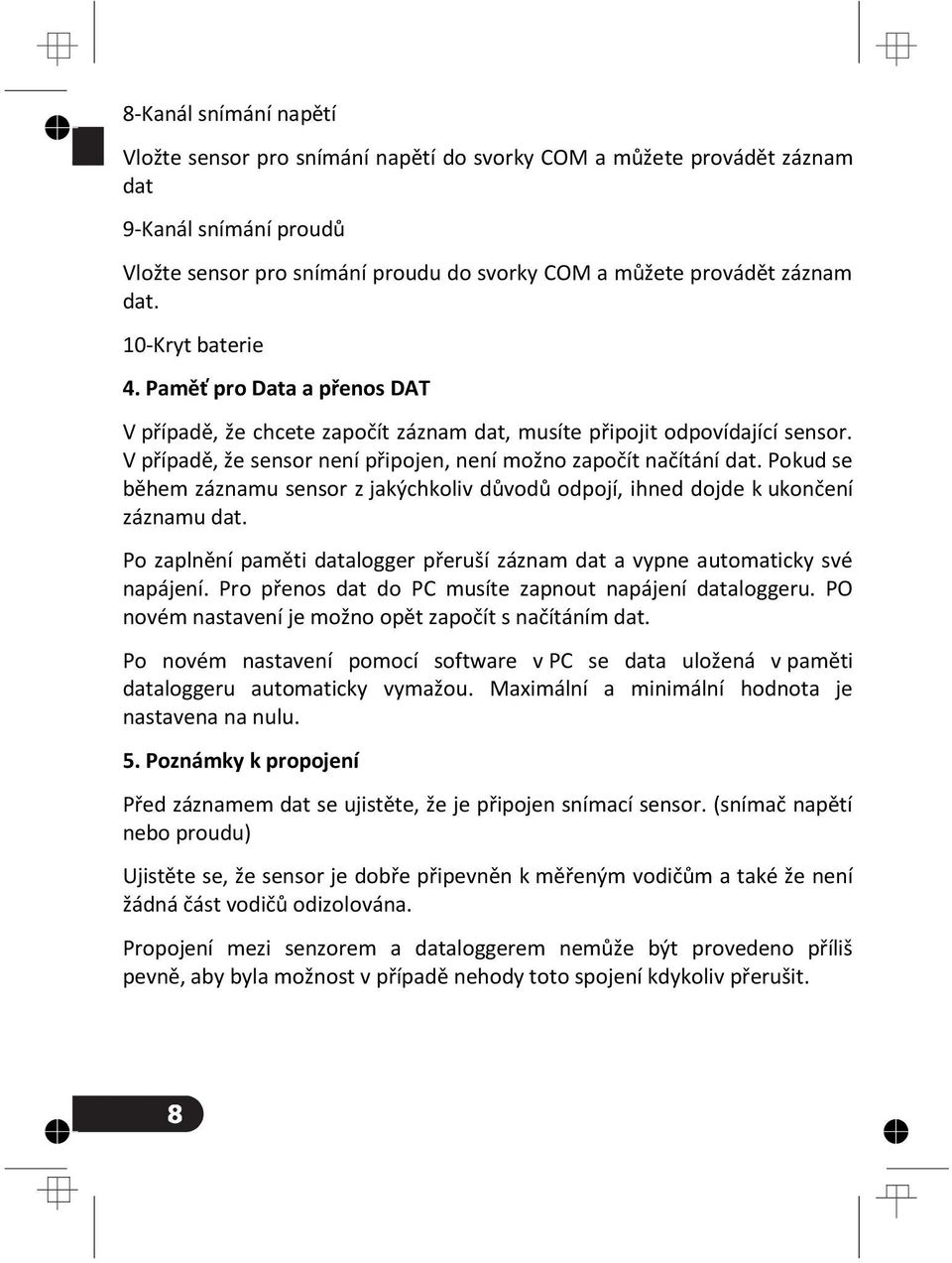

8 8-Kanál snímání napětí Vložte sensor pro snímání napětí do svorky COM a můžete provádět záznam dat 9-Kanál snímání proudů Vložte sensor pro snímání proudu do svorky COM a můžete provádět záznam dat. 10-Kryt baterie 4. Paměť pro Data a přenos DAT V případě, že chcete započít záznam dat, musíte připojit odpovídající sensor. V případě, že sensor není připojen, není možno započít načítání dat. Pokud se během záznamu sensor z jakýchkoliv důvodů odpojí, ihned dojde k ukončení záznamu dat. Po zaplnění paměti datalogger přeruší záznam dat a vypne automaticky své napájení. Pro přenos dat do PC musíte zapnout napájení dataloggeru. PO novém nastavení je možno opět započít s načítáním dat. Po novém nastavení pomocí software v PC se data uložená v paměti dataloggeru automaticky vymažou. Maximální a minimální hodnota je nastavena na nulu. 5. Poznámky k propojení Před záznamem dat se ujistěte, že je připojen snímací sensor. (snímač napětí nebo proudu) Ujistěte se, že sensor je dobře připevněn k měřeným vodičům a také že není žádná část vodičů odizolována. Propojení mezi senzorem a dataloggerem nemůže být provedeno příliš pevně, aby byla možnost v případě nehody toto spojení kdykoliv přerušit.

9 6. Popis Software 6-1. Instalace Systémové Požadavky Windows 2000 nebo Windows XP nebo Vista Minimální Hardwarové Požadavky PC nebo Notebook s Pentiem 90MHz nebo vyšší, 32MB RAM. Alespoň 5Mb volného místa na disku pro instalaci USB Datalogger software. Popis Software 1-Vložte do Mechaniky CD ROM instalační CD. Během chvíle se zobrazí instalační průvodce. Podle průvodce nainstalujte software do PC. 2-Poté co je software nainstalován, ponechte instalační CD v mechanice CD ROM a připojte datalogger k PC pomocí přiloženého kabelu USB. Zobrazí se oznamovací okno informující uživatele o instalaci potřebného ovladače pro připojené zařízení USB. Zvolte cestu do adresáře ovladačů na instalačním CD a dokončete instalaci ovladače Provoz Nastavení Času Čas je odvozen od nastavení hodin v PC. Pokud zjistíte, nenastavení hodin dataloggeru je nesprávné, klikněte na ikonu dialogové okno. a otevřete následující Vložte správné datum a čas a zvolte formát zobrazování data a času pro datalogger. Klikněte na tlačítko OK, informace o datu a času se aktualizuje.

10 Nastavení Dataloggeru Klikněte na ikonu v liště menu nabídek Samprate Setup : Můžete zde nastavit četnost vzorkování dataloggeru v rozmezí od 1 sekundy do 24 hodin. Channel Setup : Zde nastavujete, zdali si přejete zaznamenávat data o proudu nebo napětí nebo obojí současně. Manual, Auto : Spuštění načítání manuální nebo automatické User Name : Uživatelské Jméno. Uživatelské jméno nesmí obsahovat mezery mezi znaky. Maximální rozsah je 14 znaků. Natažení Dat z Dataloggeru Klikněte na ikonu pro zobrazení dialogu stažení dat z dataloggeru Poznámka: Žlutě vyznačená oblast je pro data hodnot proudů a zeleně vyznačená oblast je pro vyhrazena pro data měřených napětí.

11

12 Výrobek nepatří do komunálního odpadu! Po skončení životnosti jej recyklujte v souladu se zásadami ochrany životního prostředí a dle zákona č. 185/2001Sb. O odpadech
