ČESKY. Úvod. Obsah. Obecné informace CZ-1. Příprava k používání Připojení systémů Dálkové ovládání... 8

Transkript

1 XL-E2H Obecné informace CZ-1 Úvod Děkujeme vám za zakoupení tohoto přístroje SHARP. Chcete-li využít maximálního výkonu tohoto výrobku, přečtěte si důkladně tento návod. Provede vás používáním vašeho přístroje SHARP. Poznámka Zakoupení tohoto přístroje nezajišt uje žádnou licenci ani nedává právo šířit obsah vytvořený na tomto produktu v systémech komerčního vysílání (pozemní, satelitní, kabelové a/nebo jiné distribuční kanály), v komerčních streamingových aplikacích (přes Internet, intranet a/nebo jiné sítě), v jiných komerčních systémech šíření (aplikace placeného audia nebo audio-on-demand apod.) nebo v komerčních fyzických systémech (kompaktní disky, digitální univerzální disky, polovodičové čipy, pevné disky, pamět ové karty a podobně). V takovém případě je vyžadována zvláštní licence. Podrobné informace naleznete na Technologie pro kódování zvuku ve formátu MPEG Layer-3 (MP3) s licencí od Fraunhofer IIS a Thomson. Příslušenství Zkontrolujte, zda je součástí přístroje následující příslušenství. Dálkové ovládání 1 Baterie typu "AAA" (UM-4, R03, HP-16 nebo podobné) 2 Rámová anténa AM 1 Poznámka: S přístrojem je dodáváno pouze výše uvedené příslušenství. Obsah Stránka Obecné informace Upozornění Ovládací prvky a indikátory Příprava k používání Připojení systémů Dálkové ovládání Základní pokyny pro používání Hlavní ovládací prvky Nastavení hodin Přehrávání disku CD nebo MP3/WMA Poslech disku CD nebo MP3/WMA Rozšířené přehrávání disků CD nebo MP3/WMA Režim přehrávání MP3/WMA z adresáře (pouze pro soubory MP3/WMA) Rozhlas Poslech rozhlasu Poslouchání stanice uložené v paměti Přehrávání pásky Poslech magnetofonové pásky Nahrávání na pásku Nahrávání na magnetofonovou pásku Rozšířené funkce Používání časovaného přehrávání a automatického vypnutí Rozšiřování systému Reference Závady a jejich odstranění Údržba Specifikace

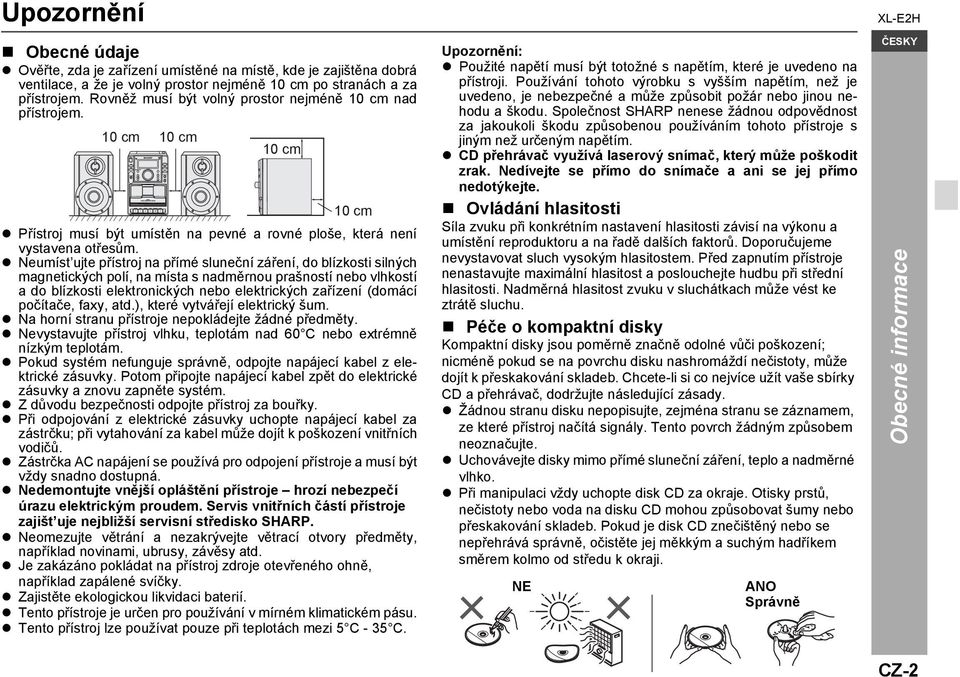

2 Upozornění Obecné údaje Ověřte, zda je zařízení umístěné na místě, kde je zajištěna dobrá ventilace, a že je volný prostor nejméně 10 cm po stranách a za přístrojem. Rovněž musí být volný prostor nejméně 10 cm nad přístrojem. 10 cm 10 cm 10 cm 10 cm Přístroj musí být umístěn na pevné a rovné ploše, která není vystavena otřesům. Neumíst ujte přístroj na přímé sluneční záření, do blízkosti silných magnetických polí, na místa s nadměrnou prašností nebo vlhkostí a do blízkosti elektronických nebo elektrických zařízení (domácí počítače, faxy, atd.), které vytvářejí elektrický šum. Na horní stranu přístroje nepokládejte žádné předměty. Nevystavujte přístroj vlhku, teplotám nad 60 C nebo extrémně nízkým teplotám. Pokud systém nefunguje správně, odpojte napájecí kabel z elektrické zásuvky. Potom připojte napájecí kabel zpět do elektrické zásuvky a znovu zapněte systém. Z důvodu bezpečnosti odpojte přístroj za bouřky. Při odpojování z elektrické zásuvky uchopte napájecí kabel za zástrčku; při vytahování za kabel může dojít k poškození vnitřních vodičů. Zástrčka AC napájení se používá pro odpojení přístroje a musí být vždy snadno dostupná. Nedemontujte vnější opláštění přístroje hrozí nebezpečí úrazu elektrickým proudem. Servis vnitřních částí přístroje zajišt uje nejbližší servisní středisko SHARP. Neomezujte větrání a nezakrývejte větrací otvory předměty, například novinami, ubrusy, závěsy atd. Je zakázáno pokládat na přístroj zdroje otevřeného ohně, například zapálené svíčky. Zajistěte ekologickou likvidaci baterií. Tento přístroje je určen pro používání v mírném klimatickém pásu. Tento přístroj lze používat pouze při teplotách mezi 5 C - 35 C. Upozornění: Použité napětí musí být totožné s napětím, které je uvedeno na přístroji. Používání tohoto výrobku s vyšším napětím, než je uvedeno, je nebezpečné a může způsobit požár nebo jinou nehodu a škodu. Společnost SHARP nenese žádnou odpovědnost za jakoukoli škodu způsobenou používáním tohoto přístroje s jiným než určeným napětím. CD přehrávač využívá laserový snímač, který může poškodit zrak. Nedívejte se přímo do snímače a ani se jej přímo nedotýkejte. Ovládání hlasitosti Síla zvuku při konkrétním nastavení hlasitosti závisí na výkonu a umístění reproduktoru a na řadě dalších faktorů. Doporučujeme nevystavovat sluch vysokým hlasitostem. Před zapnutím přístroje nenastavujte maximální hlasitost a poslouchejte hudbu při střední hlasitosti. Nadměrná hlasitost zvuku v sluchátkach může vést ke ztrátě sluchu. Péče o kompaktní disky Kompaktní disky jsou poměrně značně odolné vůči poškození; nicméně pokud se na povrchu disku nashromáždí nečistoty, může dojít k přeskakování skladeb. Chcete-li si co nejvíce užít vaše sbírky CD a přehrávač, dodržujte následující zásady. Žádnou stranu disku nepopisujte, zejména stranu se záznamem, ze které přístroj načítá signály. Tento povrch žádným způsobem neoznačujte. Uchovávejte disky mimo přímé sluneční záření, teplo a nadměrné vlhko. Při manipulaci vždy uchopte disk CD za okraje. Otisky prstů, nečistoty nebo voda na disku CD mohou způsobovat šumy nebo přeskakování skladeb. Pokud je disk CD znečištěný nebo se nepřehrává správně, očistěte jej měkkým a suchým hadříkem směrem kolmo od středu k okraji. NE ANO Správně XL-E2H Obecné informace CZ-2

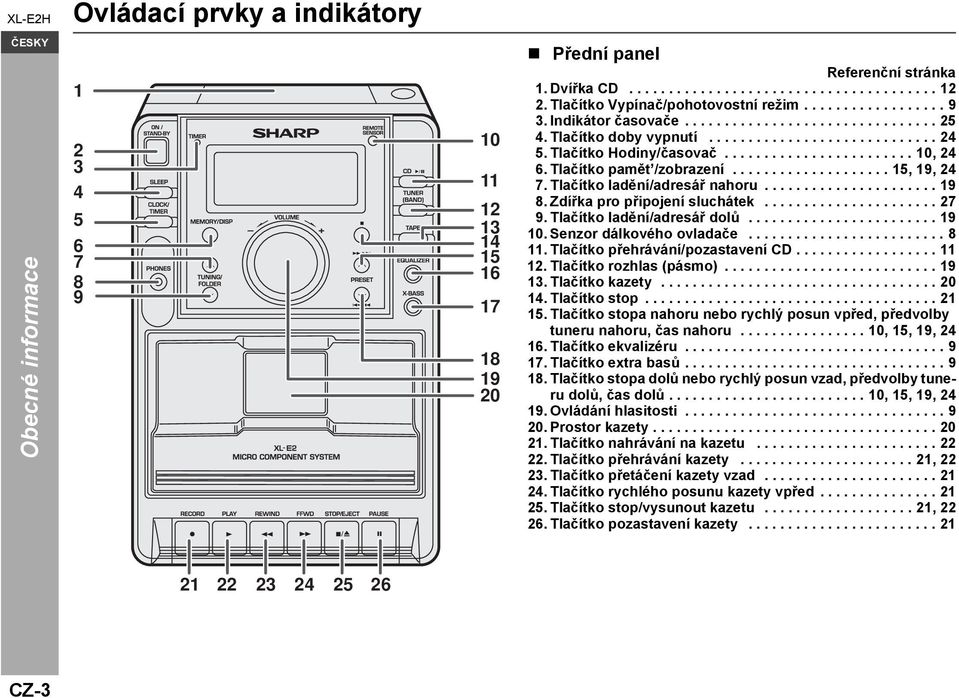

3 XL-E2H Ovládací prvky a indikátory Obecné informace Přední panel Referenční stránka 1. Dvířka CD Tlačítko Vypínač/pohotovostní režim Indikátor časovače Tlačítko doby vypnutí Tlačítko Hodiny/časovač , Tlačítko pamět /zobrazení , 19, Tlačítko ladění/adresář nahoru Zdířka pro připojení sluchátek Tlačítko ladění/adresář dolů Senzor dálkového ovladače Tlačítko přehrávání/pozastavení CD Tlačítko rozhlas (pásmo) Tlačítko kazety Tlačítko stop Tlačítko stopa nahoru nebo rychlý posun vpřed, předvolby tuneru nahoru, čas nahoru , 15, 19, Tlačítko ekvalizéru Tlačítko extra basů Tlačítko stopa dolů nebo rychlý posun vzad, předvolby tuneru dolů, čas dolů , 15, 19, Ovládání hlasitosti Prostor kazety Tlačítko nahrávání na kazetu Tlačítko přehrávání kazety , Tlačítko přetáčení kazety vzad Tlačítko rychlého posunu kazety vpřed Tlačítko stop/vysunout kazetu , Tlačítko pozastavení kazety CZ-3

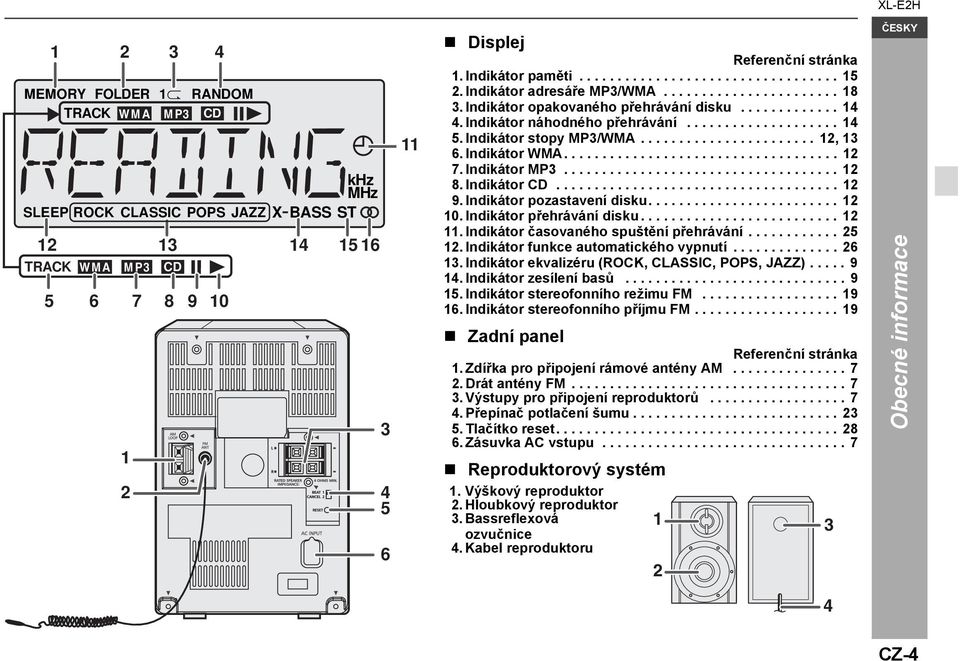

4 XL-E2H MEMORY FOLDER 1 RANDOM TRACK WMA MP3 CD khz MHz SLEEP ROCK CLASSIC POPS JAZZ X BASS ST TRACK WMA MP3 CD Displej Referenční stránka 1. Indikátor paměti Indikátor adresáře MP3/WMA Indikátor opakovaného přehrávání disku Indikátor náhodného přehrávání Indikátor stopy MP3/WMA , Indikátor WMA Indikátor MP Indikátor CD Indikátor pozastavení disku Indikátor přehrávání disku Indikátor časovaného spuštění přehrávání Indikátor funkce automatického vypnutí Indikátor ekvalizéru (ROCK, CLASSIC, POPS, JAZZ) Indikátor zesílení basů Indikátor stereofonního režimu FM Indikátor stereofonního příjmu FM Zadní panel Referenční stránka 1. Zdířka pro připojení rámové antény AM Drát antény FM Výstupy pro připojení reproduktorů Přepínač potlačení šumu Tlačítko reset Zásuvka AC vstupu Reproduktorový systém 1. Výškový reproduktor 2. Hloubkový reproduktor 3. Bassreflexová 1 ozvučnice 4. Kabel reproduktoru 2 3 Obecné informace 4 CZ-4

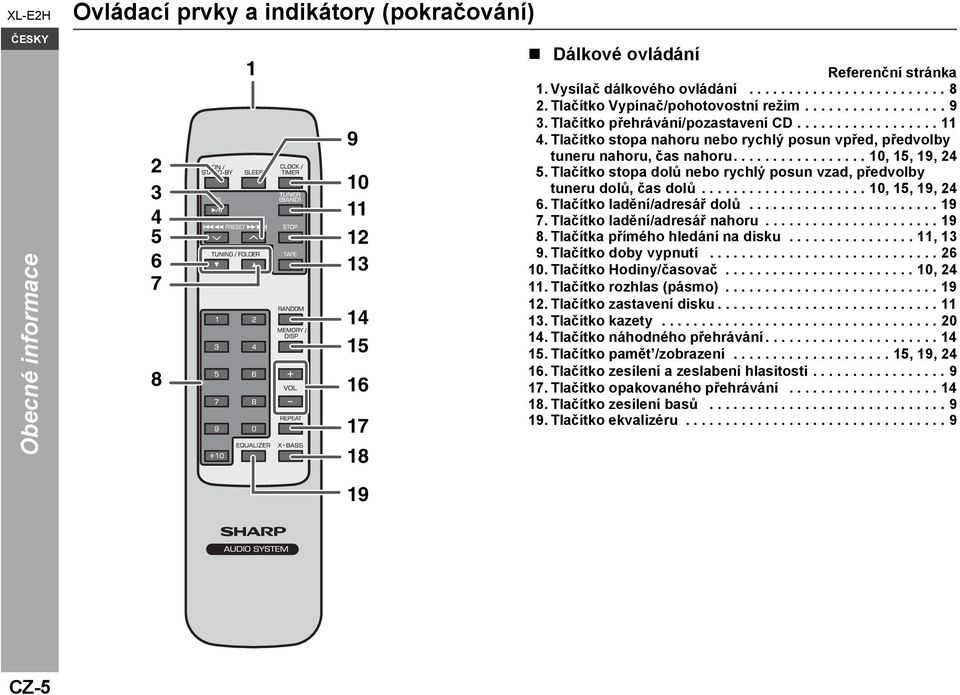

5 XL-E2H Obecné informace Ovládací prvky a indikátory (pokračování) Dálkové ovládání Referenční stránka 1. Vysílač dálkového ovládání Tlačítko Vypínač/pohotovostní režim Tlačítko přehrávání/pozastavení CD Tlačítko stopa nahoru nebo rychlý posun vpřed, předvolby tuneru nahoru, čas nahoru , 15, 19, Tlačítko stopa dolů nebo rychlý posun vzad, předvolby tuneru dolů, čas dolů , 15, 19, Tlačítko ladění/adresář dolů Tlačítko ladění/adresář nahoru Tlačítka přímého hledání na disku , Tlačítko doby vypnutí Tlačítko Hodiny/časovač , Tlačítko rozhlas (pásmo) Tlačítko zastavení disku Tlačítko kazety Tlačítko náhodného přehrávání Tlačítko pamět /zobrazení , 19, Tlačítko zesílení a zeslabení hlasitosti Tlačítko opakovaného přehrávání Tlačítko zesílení basů Tlačítko ekvalizéru CZ-5

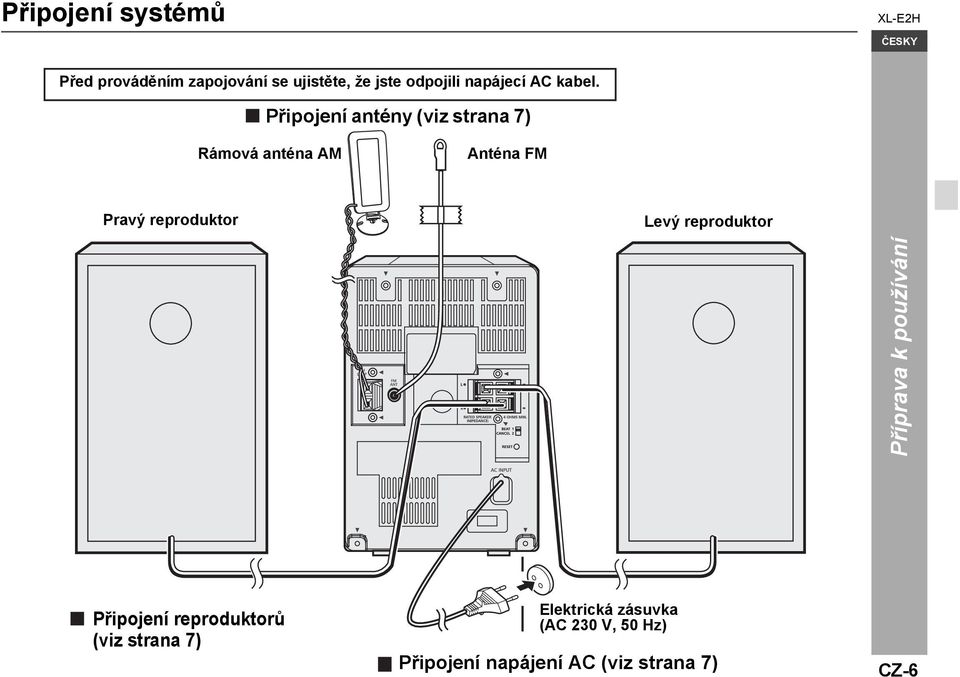

6 Připojení systémů XL-E2H Před prováděním zapojování se ujistěte, že jste odpojili napájecí AC kabel. Připojení antény (viz strana 7) Rámová anténa AM Anténa FM Pravý reproduktor Levý reproduktor ANTENNA GND AM FM 75 OHMS Příprava k používání Připojení reproduktorů (viz strana 7) Elektrická zásuvka (AC 230 V, 50 Hz) Připojení napájení AC (viz strana 7) CZ-6

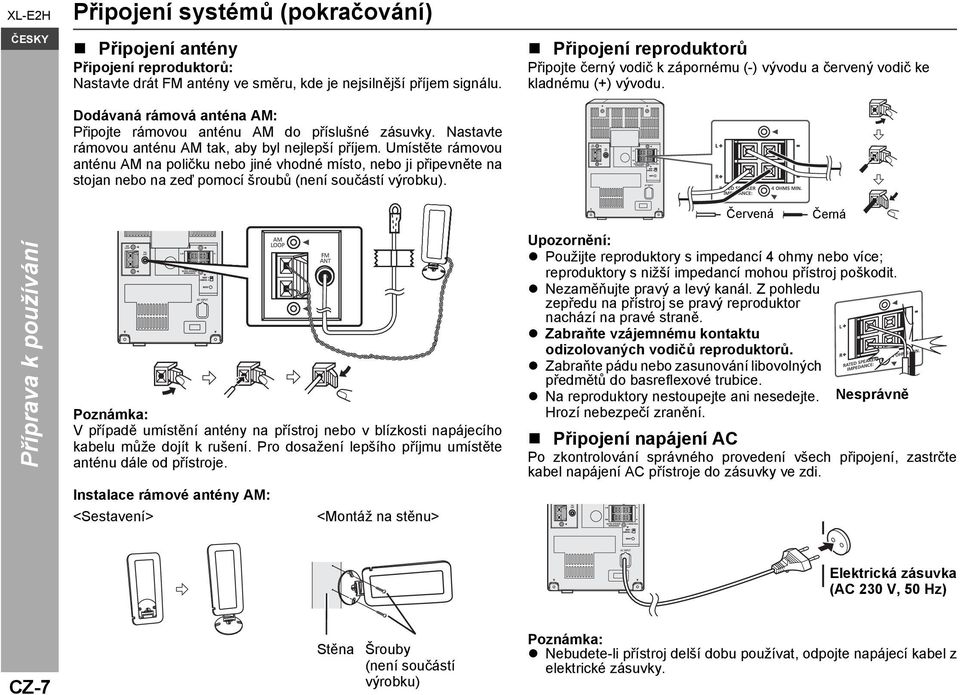

7 XL-E2H Připojení systémů (pokračování) Připojení antény Připojení reproduktorů: Nastavte drát FM antény ve směru, kde je nejsilnější příjem signálu. Dodávaná rámová anténa AM: Připojte rámovou anténu AM do příslušné zásuvky. Nastavte rámovou anténu AM tak, aby byl nejlepší příjem. Umístěte rámovou anténu AM na poličku nebo jiné vhodné místo, nebo ji připevněte na stojan nebo na zeď pomocí šroubů (není součástí výrobku). Připojení reproduktorů Připojte černý vodič k zápornému (-) vývodu a červený vodič ke kladnému (+) vývodu. Příprava k používání Poznámka: V případě umístění antény na přístroj nebo v blízkosti napájecího kabelu může dojít k rušení. Pro dosažení lepšího příjmu umístěte anténu dále od přístroje. Instalace rámové antény AM: <Sestavení> <Montáž na stěnu> Červená Černá Upozornění: Použijte reproduktory s impedancí 4 ohmy nebo více; reproduktory s nižší impedancí mohou přístroj poškodit. Nezaměňujte pravý a levý kanál. Z pohledu zepředu na přístroj se pravý reproduktor nachází na pravé straně. Zabraňte vzájemnému kontaktu odizolovaných vodičů reproduktorů. Zabraňte pádu nebo zasunování libovolných předmětů do basreflexové trubice. Na reproduktory nestoupejte ani nesedejte. Nesprávně Hrozí nebezpečí zranění. Připojení napájení AC Po zkontrolování správného provedení všech připojení, zastrčte kabel napájení AC přístroje do zásuvky ve zdi. Elektrická zásuvka (AC 230 V, 50 Hz) CZ-7 Stěna Šrouby (není součástí výrobku) Poznámka: Nebudete-li přístroj delší dobu používat, odpojte napájecí kabel z elektrické zásuvky.

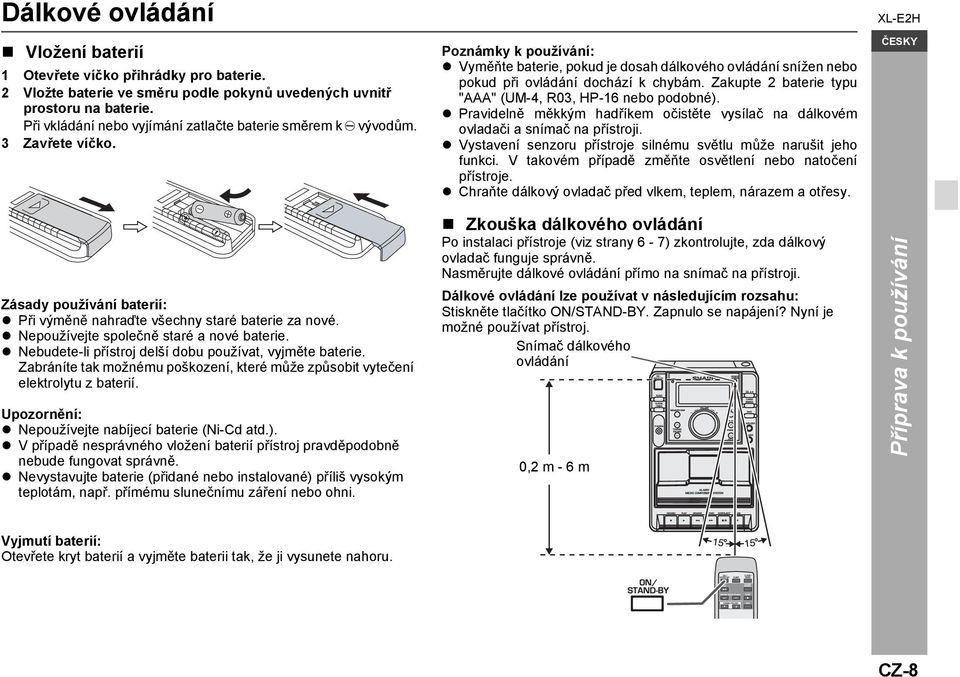

8 Dálkové ovládání Vložení baterií 1 Otevřete víčko přihrádky pro baterie. 2 Vložte baterie ve směru podle pokynů uvedených uvnitř prostoru na baterie. Při vkládání nebo vyjímání zatlačte baterie směrem k vývodům. 3 Zavřete víčko. Poznámky k používání: Vyměňte baterie, pokud je dosah dálkového ovládání snížen nebo pokud při ovládání dochází k chybám. Zakupte 2 baterie typu "AAA" (UM-4, R03, HP-16 nebo podobné). Pravidelně měkkým hadříkem očistěte vysílač na dálkovém ovladači a snímač na přístroji. Vystavení senzoru přístroje silnému světlu může narušit jeho funkci. V takovém případě změňte osvětlení nebo natočení přístroje. Chraňte dálkový ovladač před vlkem, teplem, nárazem a otřesy. XL-E2H Zásady používání baterií: Při výměně nahraďte všechny staré baterie za nové. Nepoužívejte společně staré a nové baterie. Nebudete-li přístroj delší dobu používat, vyjměte baterie. Zabráníte tak možnému poškození, které může způsobit vytečení elektrolytu z baterií. Upozornění: Nepoužívejte nabíjecí baterie (Ni-Cd atd.). V případě nesprávného vložení baterií přístroj pravděpodobně nebude fungovat správně. Nevystavujte baterie (přidané nebo instalované) příliš vysokým teplotám, např. přímému slunečnímu záření nebo ohni. Zkouška dálkového ovládání Po instalaci přístroje (viz strany 6-7) zkontrolujte, zda dálkový ovladač funguje správně. Nasměrujte dálkové ovládání přímo na snímač na přístroji. Dálkové ovládání lze používat v následujícím rozsahu: Stiskněte tlačítko ON/STAND-BY. Zapnulo se napájení? Nyní je možné používat přístroj. Snímač dálkového ovládání 0,2 m - 6 m Příprava k používání Vyjmutí baterií: Otevřete kryt baterií a vyjměte baterii tak, že ji vysunete nahoru. CZ-8

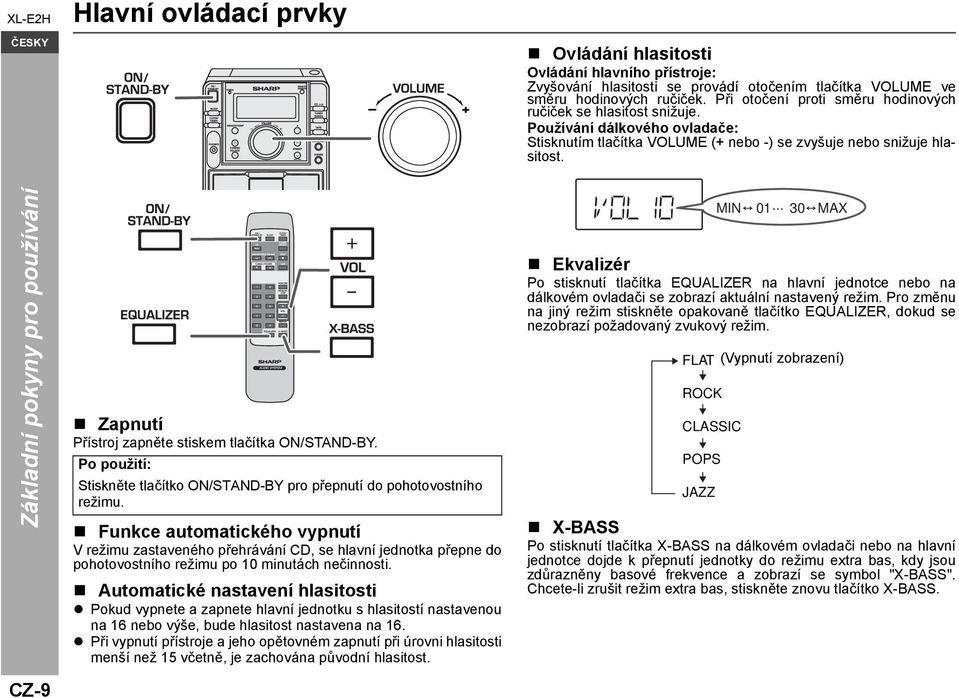

9 XL-E2H Hlavní ovládací prvky Ovládání hlasitosti Ovládání hlavního přístroje: Zvyšování hlasitosti se provádí otočením tlačítka VOLUME ve směru hodinových ručiček. Při otočení proti směru hodinových ručiček se hlasitost snižuje. Používání dálkového ovladače: Stisknutím tlačítka VOLUME (+ nebo -) se zvyšuje nebo snižuje hlasitost. Základní pokyny pro používání Zapnutí Přístroj zapněte stiskem tlačítka ON/STAND-BY. Po použití: Stiskněte tlačítko ON/STAND-BY pro přepnutí do pohotovostního režimu. Funkce automatického vypnutí V režimu zastaveného přehrávání CD, se hlavní jednotka přepne do pohotovostního režimu po 10 minutách nečinnosti. Automatické nastavení hlasitosti Pokud vypnete a zapnete hlavní jednotku s hlasitostí nastavenou na 16 nebo výše, bude hlasitost nastavena na 16. Při vypnutí přístroje a jeho opětovném zapnutí při úrovni hlasitosti menší než 15 včetně, je zachována původní hlasitost. MIN MAX Ekvalizér Po stisknutí tlačítka EQUALIZER na hlavní jednotce nebo na dálkovém ovladači se zobrazí aktuální nastavený režim. Pro změnu na jiný režim stiskněte opakovaně tlačítko EQUALIZER, dokud se nezobrazí požadovaný zvukový režim. FLAT (Vypnutí zobrazení) ROCK CLASSIC POPS JAZZ X-BASS Po stisknutí tlačítka X-BASS na dálkovém ovladači nebo na hlavní jednotce dojde k přepnutí jednotky do režimu extra bas, kdy jsou zdůrazněny basové frekvence a zobrazí se symbol "X-BASS". Chcete-li zrušit režim extra bas, stiskněte znovu tlačítko X-BASS. CZ-9

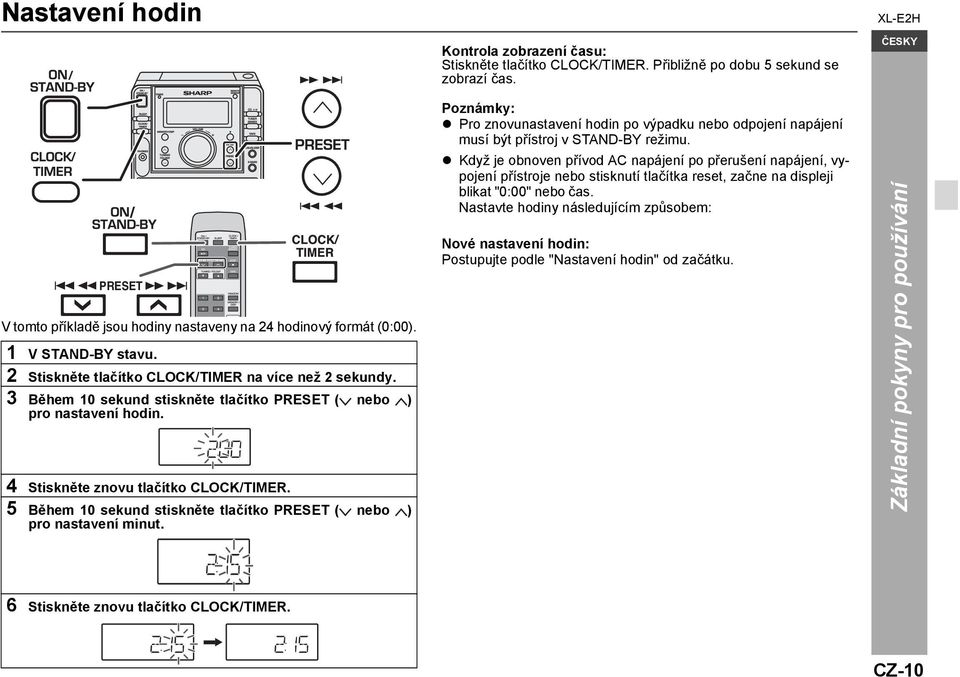

10 Nastavení hodin XL-E2H Kontrola zobrazení času: Stiskněte tlačítko CLOCK/TIMER. Přibližně po dobu 5 sekund se zobrazí čas. PRESET V tomto příkladě jsou hodiny nastaveny na 24 hodinový formát (0:00). 1 V STAND-BY stavu. 2 Stiskněte tlačítko CLOCK/TIMER na více než 2 sekundy. 3 Během 10 sekund stiskněte tlačítko PRESET ( nebo ) pro nastavení hodin. 4 Stiskněte znovu tlačítko CLOCK/TIMER. 5 Během 10 sekund stiskněte tlačítko PRESET ( nebo ) pro nastavení minut. Poznámky: Pro znovunastavení hodin po výpadku nebo odpojení napájení musí být přístroj v STAND-BY režimu. Když je obnoven přívod AC napájení po přerušení napájení, vypojení přístroje nebo stisknutí tlačítka reset, začne na displeji blikat "0:00" nebo čas. Nastavte hodiny následujícím způsobem: Nové nastavení hodin: Postupujte podle "Nastavení hodin" od začátku. Základní pokyny pro používání 6 Stiskněte znovu tlačítko CLOCK/TIMER. CZ-10

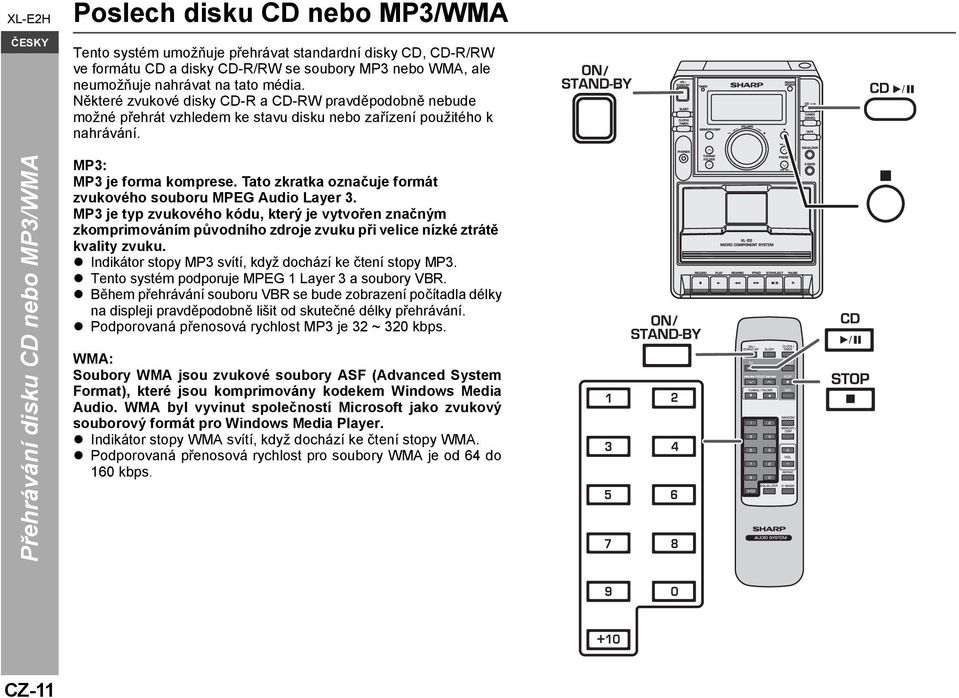

11 XL-E2H Poslech disku CD nebo MP3/WMA Tento systém umožňuje přehrávat standardní disky CD, CD-R/RW ve formátu CD a disky CD-R/RW se soubory MP3 nebo WMA, ale neumožňuje nahrávat na tato média. Některé zvukové disky CD-R a CD-RW pravděpodobně nebude možné přehrát vzhledem ke stavu disku nebo zařízení použitého k nahrávání. Přehrávání disku CD nebo MP3/WMA MP3: MP3 je forma komprese. Tato zkratka označuje formát zvukového souboru MPEG Audio Layer 3. MP3 je typ zvukového kódu, který je vytvořen značným zkomprimováním původního zdroje zvuku při velice nízké ztrátě kvality zvuku. Indikátor stopy MP3 svítí, když dochází ke čtení stopy MP3. Tento systém podporuje MPEG 1 Layer 3 a soubory VBR. Během přehrávání souboru VBR se bude zobrazení počítadla délky na displeji pravděpodobně lišit od skutečné délky přehrávání. Podporovaná přenosová rychlost MP3 je 32 ~ 320 kbps. WMA: Soubory WMA jsou zvukové soubory ASF (Advanced System Format), které jsou komprimovány kodekem Windows Media Audio. WMA byl vyvinut společností Microsoft jako zvukový souborový formát pro Windows Media Player. Indikátor stopy WMA svítí, když dochází ke čtení stopy WMA. Podporovaná přenosová rychlost pro soubory WMA je od 64 do 160 kbps. CZ-11

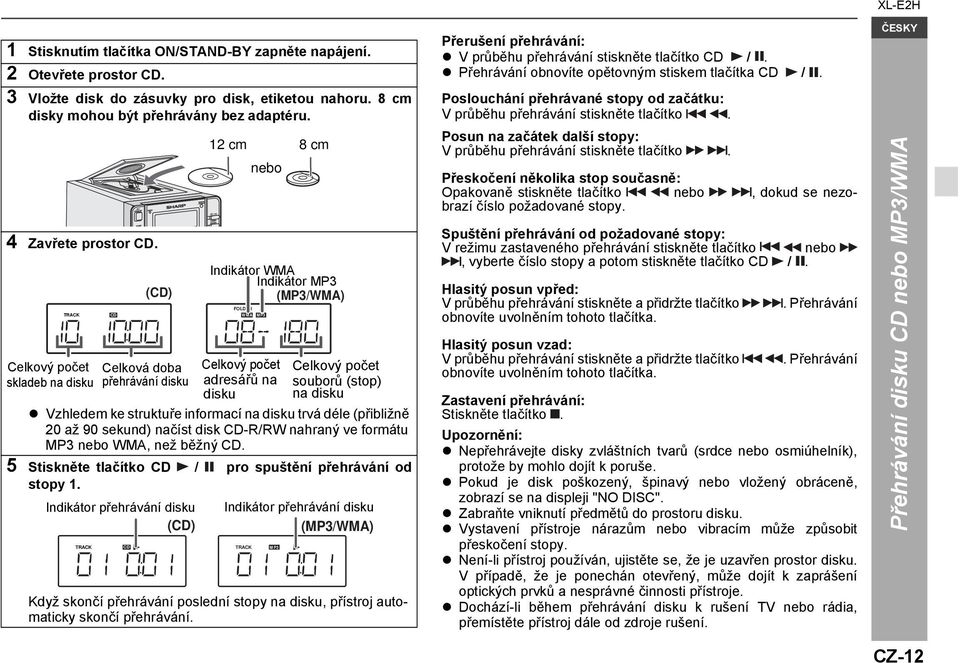

12 1 Stisknutím tlačítka ON/STAND-BY zapněte napájení. 2 Otevřete prostor CD. 3 Vložte disk do zásuvky pro disk, etiketou nahoru. 8 cm disky mohou být přehrávány bez adaptéru. 4 Zavřete prostor CD. Celkový počet skladeb na disku (CD) FOLDER TRACK CD WMA MP3 Celková doba přehrávání disku Vzhledem ke struktuře informací na disku trvá déle (přibližně 20 až 90 sekund) načíst disk CD-R/RW nahraný ve formátu MP3 nebo WMA, než běžný CD. 5 Stiskněte tlačítko CD / pro spuštění přehrávání od stopy 1. Indikátor přehrávání disku (CD) 12 cm 8 cm nebo Indikátor WMA Indikátor MP3 (MP3/WMA) Celkový počet adresářů na disku TRACK CD TRACK MP3 Celkový počet souborů (stop) na disku Indikátor přehrávání disku (MP3/WMA) Když skončí přehrávání poslední stopy na disku, přístroj automaticky skončí přehrávání. Přerušení přehrávání: V průběhu přehrávání stiskněte tlačítko CD /. Přehrávání obnovíte opětovným stiskem tlačítka CD /. Poslouchání přehrávané stopy od začátku: V průběhu přehrávání stiskněte tlačítko. Posun na začátek další stopy: V průběhu přehrávání stiskněte tlačítko. Přeskočení několika stop současně: Opakovaně stiskněte tlačítko nebo, dokud se nezobrazí číslo požadované stopy. Spuštění přehrávání od požadované stopy: V režimu zastaveného přehrávání stiskněte tlačítko nebo, vyberte číslo stopy a potom stiskněte tlačítko CD /. Hlasitý posun vpřed: V průběhu přehrávání stiskněte a přidržte tlačítko obnovíte uvolněním tohoto tlačítka. Hlasitý posun vzad: V průběhu přehrávání stiskněte a přidržte tlačítko obnovíte uvolněním tohoto tlačítka.. Přehrávání. Přehrávání Zastavení přehrávání: Stiskněte tlačítko. Upozornění: Nepřehrávejte disky zvláštních tvarů (srdce nebo osmiúhelník), protože by mohlo dojít k poruše. Pokud je disk poškozený, špinavý nebo vložený obráceně, zobrazí se na displeji "NO DISC". Zabraňte vniknutí předmětů do prostoru disku. Vystavení přístroje nárazům nebo vibracím může způsobit přeskočení stopy. Není-li přístroj používán, ujistěte se, že je uzavřen prostor disku. V případě, že je ponechán otevřený, může dojít k zaprášení optických prvků a nesprávné činnosti přístroje. Dochází-li během přehrávání disku k rušení TV nebo rádia, přemístěte přístroj dále od zdroje rušení. XL-E2H Přehrávání disku CD nebo MP3/WMA CZ-12

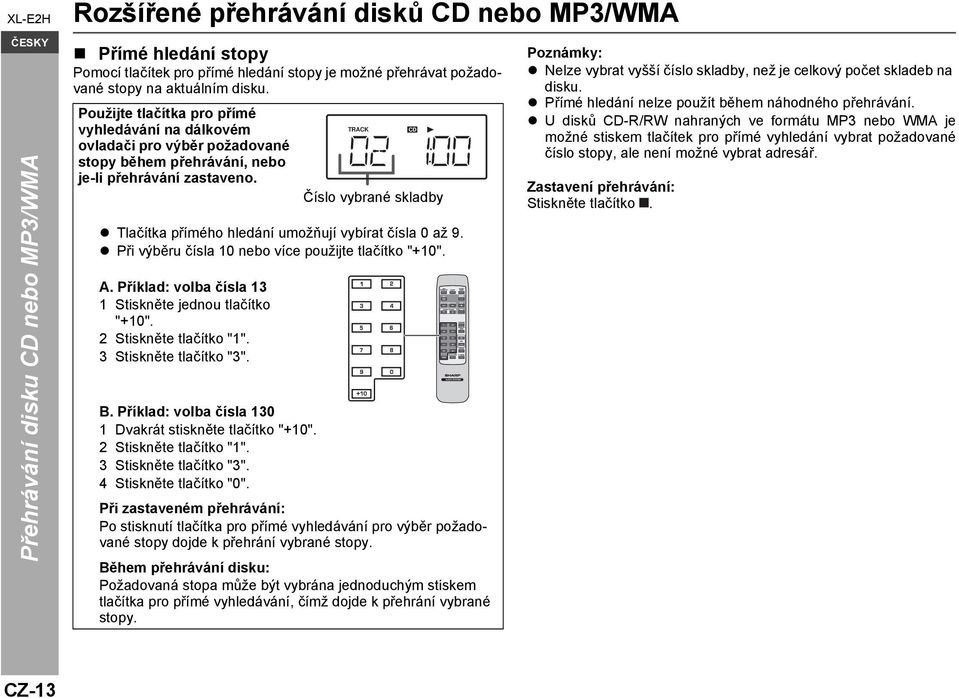

13 XL-E2H Přehrávání disku CD nebo MP3/WMA Rozšířené přehrávání disků CD nebo MP3/WMA Přímé hledání stopy Pomocí tlačítek pro přímé hledání stopy je možné přehrávat požadované stopy na aktuálním disku. Použijte tlačítka pro přímé vyhledávání na dálkovém ovladači pro výběr požadované stopy během přehrávání, nebo je-li přehrávání zastaveno. Číslo vybrané skladby Tlačítka přímého hledání umožňují vybírat čísla 0 až 9. Při výběru čísla 10 nebo více použijte tlačítko "+10". A. Příklad: volba čísla 13 1 Stiskněte jednou tlačítko "+10". 2 Stiskněte tlačítko "1". 3 Stiskněte tlačítko "3". TRACK B. Příklad: volba čísla Dvakrát stiskněte tlačítko "+10". 2 Stiskněte tlačítko "1". 3 Stiskněte tlačítko "3". 4 Stiskněte tlačítko "0". Při zastaveném přehrávání: Po stisknutí tlačítka pro přímé vyhledávání pro výběr požadované stopy dojde k přehrání vybrané stopy. Během přehrávání disku: Požadovaná stopa může být vybrána jednoduchým stiskem tlačítka pro přímé vyhledávání, čímž dojde k přehrání vybrané stopy. CD Poznámky: Nelze vybrat vyšší číslo skladby, než je celkový počet skladeb na disku. Přímé hledání nelze použít během náhodného přehrávání. U disků CD-R/RW nahraných ve formátu MP3 nebo WMA je možné stiskem tlačítek pro přímé vyhledání vybrat požadované číslo stopy, ale není možné vybrat adresář. Zastavení přehrávání: Stiskněte tlačítko. CZ-13

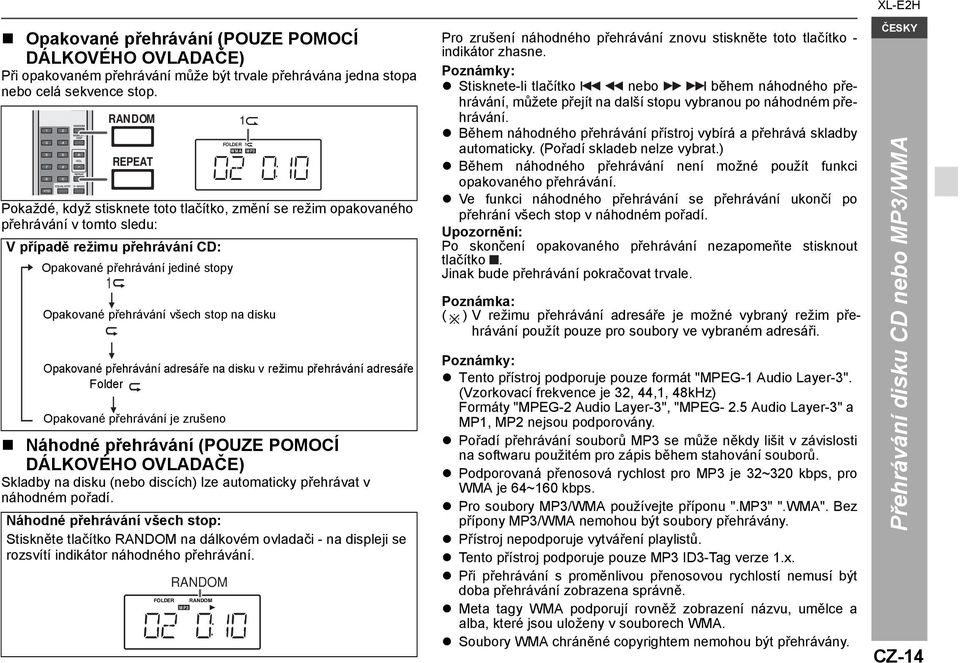

14 Opakované přehrávání (POUZE POMOCÍ DÁLKOVÉHO OVLADAČE) Při opakovaném přehrávání může být trvale přehrávána jedna stopa nebo celá sekvence stop. RANDOM REPEAT Pokaždé, když stisknete toto tlačítko, změní se režim opakovaného přehrávání v tomto sledu: V případě režimu přehrávání CD: FOLDER 1 Opakované přehrávání jediné stopy 1 Opakované přehrávání všech stop na disku Opakované přehrávání adresáře na disku v režimu přehrávání adresáře Folder Opakované přehrávání je zrušeno Náhodné přehrávání (POUZE POMOCÍ DÁLKOVÉHO OVLADAČE) Skladby na disku (nebo discích) lze automaticky přehrávat v náhodném pořadí. Náhodné přehrávání všech stop: Stiskněte tlačítko RANDOM na dálkovém ovladači - na displeji se rozsvítí indikátor náhodného přehrávání. FOLDER RANDOM MP3 RANDOM WMA 1 MP3 Pro zrušení náhodného přehrávání znovu stiskněte toto tlačítko - indikátor zhasne. Poznámky: Stisknete-li tlačítko nebo během náhodného přehrávání, můžete přejít na další stopu vybranou po náhodném přehrávání. Během náhodného přehrávání přístroj vybírá a přehrává skladby automaticky. (Pořadí skladeb nelze vybrat.) Během náhodného přehrávání není možné použít funkci opakovaného přehrávání. Ve funkci náhodného přehrávání se přehrávání ukončí po přehrání všech stop v náhodném pořadí. Upozornění: Po skončení opakovaného přehrávání nezapomeňte stisknout tlačítko. Jinak bude přehrávání pokračovat trvale. Poznámka: ( ) V režimu přehrávání adresáře je možné vybraný režim přehrávání použít pouze pro soubory ve vybraném adresáři. Poznámky: Tento přístroj podporuje pouze formát "MPEG-1 Audio Layer-3". (Vzorkovací frekvence je 32, 44,1, 48kHz) Formáty "MPEG-2 Audio Layer-3", "MPEG- 2.5 Audio Layer-3" a MP1, MP2 nejsou podporovány. Pořadí přehrávání souborů MP3 se může někdy lišit v závislosti na softwaru použitém pro zápis během stahování souborů. Podporovaná přenosová rychlost pro MP3 je 32~320 kbps, pro WMA je 64~160 kbps. Pro soubory MP3/WMA používejte příponu ".MP3" ".WMA". Bez přípony MP3/WMA nemohou být soubory přehrávány. Přístroj nepodporuje vytváření playlistů. Tento přístroj podporuje pouze MP3 ID3-Tag verze 1.x. Při přehrávání s proměnlivou přenosovou rychlostí nemusí být doba přehrávání zobrazena správně. Meta tagy WMA podporují rovněž zobrazení názvu, umělce a alba, které jsou uloženy v souborech WMA. Soubory WMA chráněné copyrightem nemohou být přehrávány. XL-E2H Přehrávání disku CD nebo MP3/WMA CZ-14

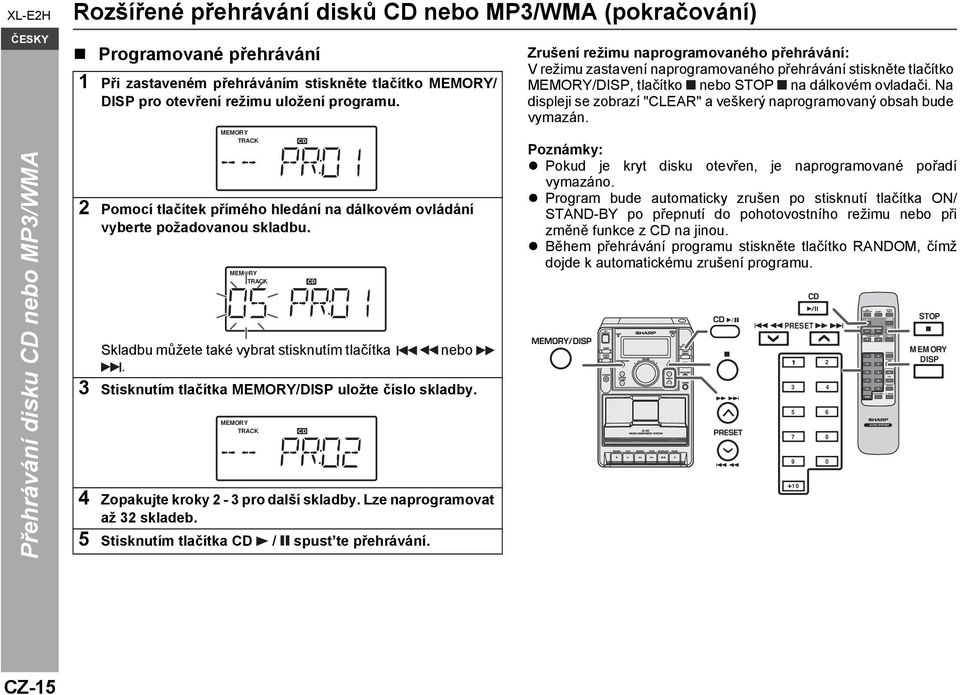

15 RRMCGAxxxWJSA XL-E2H Přehrávání disku CD nebo MP3/WMA Rozšířené přehrávání disků CD nebo MP3/WMA (pokračování) Programované přehrávání 1 Při zastaveném přehráváním stiskněte tlačítko MEMORY/ DISP pro otevření režimu uložení programu. MEMORY TRACK 2 Pomocí tlačítek přímého hledání na dálkovém ovládání vyberte požadovanou skladbu. MEMORY TRACK Skladbu můžete také vybrat stisknutím tlačítka nebo. 3 Stisknutím tlačítka MEMORY/DISP uložte číslo skladby. MEMORY TRACK 4 Zopakujte kroky 2-3 pro další skladby. Lze naprogramovat až 32 skladeb. 5 Stisknutím tlačítka CD / spust te přehrávání. CD CD CD Zrušení režimu naprogramovaného přehrávání: V režimu zastavení naprogramovaného přehrávání stiskněte tlačítko MEMORY/DISP, tlačítko nebo STOP na dálkovém ovladači. Na displeji se zobrazí "CLEAR" a veškerý naprogramovaný obsah bude vymazán. Poznámky: Pokud je kryt disku otevřen, je naprogramované pořadí vymazáno. Program bude automaticky zrušen po stisknutí tlačítka ON/ STAND-BY po přepnutí do pohotovostního režimu nebo při změně funkce z CD na jinou. Během přehrávání programu stiskněte tlačítko RANDOM, čímž dojde k automatickému zrušení programu. PRESET CD STOP MEMORY / DISP CZ-15

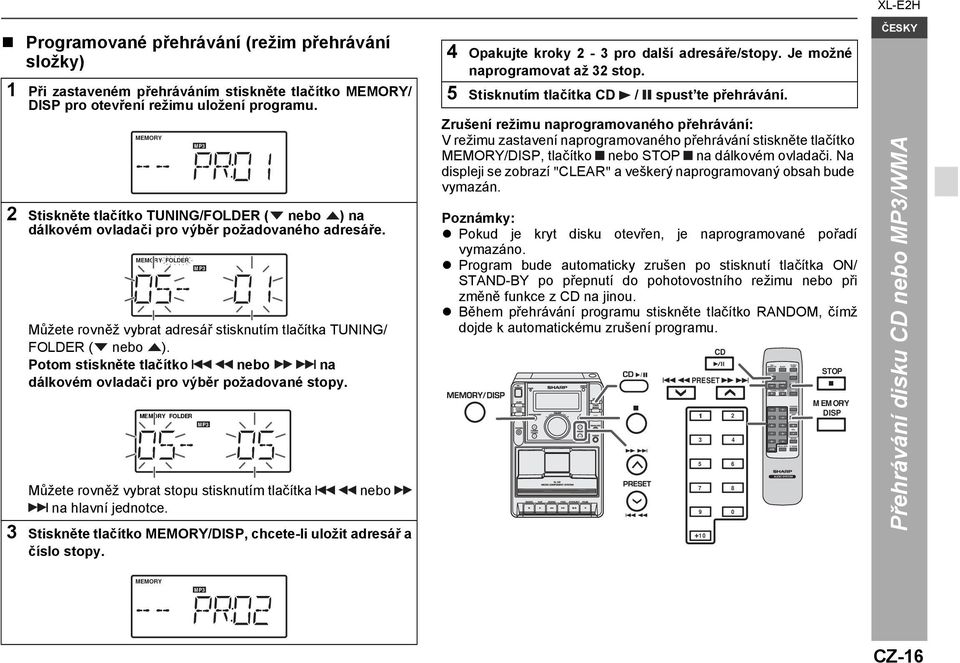

16 RRMCGAxxxWJSA Programované přehrávání (režim přehrávání složky) 1 Při zastaveném přehráváním stiskněte tlačítko MEMORY/ DISP pro otevření režimu uložení programu. MEMORY 2 Stiskněte tlačítko TUNING/FOLDER ( nebo ) na dálkovém ovladači pro výběr požadovaného adresáře. MEMORY Můžete rovněž vybrat adresář stisknutím tlačítka TUNING/ FOLDER ( nebo ). Potom stiskněte tlačítko nebo na dálkovém ovladači pro výběr požadované stopy. MEMORY FOLDER FOLDER MP3 MP3 MP3 Můžete rovněž vybrat stopu stisknutím tlačítka nebo na hlavní jednotce. 3 Stiskněte tlačítko MEMORY/DISP, chcete-li uložit adresář a číslo stopy. 4 Opakujte kroky 2-3 pro další adresáře/stopy. Je možné naprogramovat až 32 stop. 5 Stisknutím tlačítka CD / spust te přehrávání. Zrušení režimu naprogramovaného přehrávání: V režimu zastavení naprogramovaného přehrávání stiskněte tlačítko MEMORY/DISP, tlačítko nebo STOP na dálkovém ovladači. Na displeji se zobrazí "CLEAR" a veškerý naprogramovaný obsah bude vymazán. Poznámky: Pokud je kryt disku otevřen, je naprogramované pořadí vymazáno. Program bude automaticky zrušen po stisknutí tlačítka ON/ STAND-BY po přepnutí do pohotovostního režimu nebo při změně funkce z CD na jinou. Během přehrávání programu stiskněte tlačítko RANDOM, čímž dojde k automatickému zrušení programu. PRESET CD STOP MEMORY / DISP XL-E2H Přehrávání disku CD nebo MP3/WMA MEMORY MP3 CZ-16

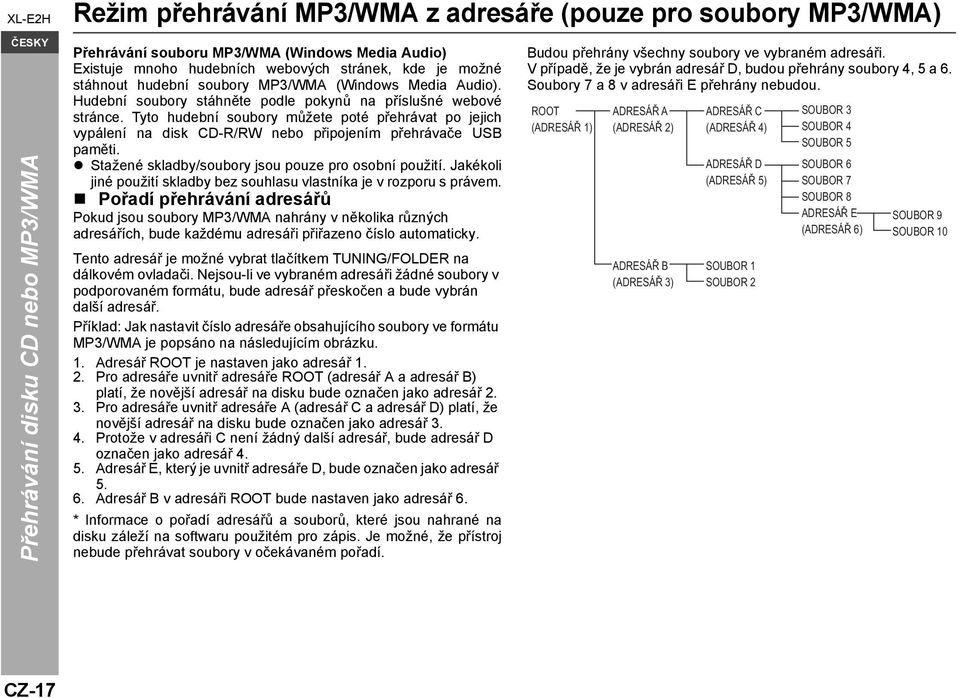

17 XL-E2H Přehrávání disku CD nebo MP3/WMA Režim přehrávání MP3/WMA z adresáře (pouze pro soubory MP3/WMA) Přehrávání souboru MP3/WMA (Windows Media Audio) Existuje mnoho hudebních webových stránek, kde je možné stáhnout hudební soubory MP3/WMA (Windows Media Audio). Hudební soubory stáhněte podle pokynů na příslušné webové stránce. Tyto hudební soubory můžete poté přehrávat po jejich vypálení na disk CD-R/RW nebo připojením přehrávače USB paměti. Stažené skladby/soubory jsou pouze pro osobní použití. Jakékoli jiné použití skladby bez souhlasu vlastníka je v rozporu s právem. Pořadí přehrávání adresářů Pokud jsou soubory MP3/WMA nahrány v několika různých adresářích, bude každému adresáři přiřazeno číslo automaticky. Tento adresář je možné vybrat tlačítkem TUNING/FOLDER na dálkovém ovladači. Nejsou-li ve vybraném adresáři žádné soubory v podporovaném formátu, bude adresář přeskočen a bude vybrán další adresář. Příklad: Jak nastavit číslo adresáře obsahujícího soubory ve formátu MP3/WMA je popsáno na následujícím obrázku. 1. Adresář ROOT je nastaven jako adresář Pro adresáře uvnitř adresáře ROOT (adresář A a adresář B) platí, že novější adresář na disku bude označen jako adresář Pro adresáře uvnitř adresáře A (adresář C a adresář D) platí, že novější adresář na disku bude označen jako adresář Protože v adresáři C není žádný další adresář, bude adresář D označen jako adresář Adresář E, který je uvnitř adresáře D, bude označen jako adresář Adresář B v adresáři ROOT bude nastaven jako adresář 6. * Informace o pořadí adresářů a souborů, které jsou nahrané na disku záleží na softwaru použitém pro zápis. Je možné, že přístroj nebude přehrávat soubory v očekávaném pořadí. Budou přehrány všechny soubory ve vybraném adresáři. V případě, že je vybrán adresář D, budou přehrány soubory 4, 5 a 6. Soubory 7 a 8 v adresáři E přehrány nebudou. ROOT (ADRESÁŘ 1) ADRESÁŘ A (ADRESÁŘ 2) ADRESÁŘ B (ADRESÁŘ 3) ADRESÁŘ C (ADRESÁŘ 4) ADRESÁŘ D (ADRESÁŘ 5) SOUBOR 1 SOUBOR 2 SOUBOR 3 SOUBOR 4 SOUBOR 5 SOUBOR 6 SOUBOR 7 SOUBOR 8 ADRESÁŘ E (ADRESÁŘ 6) SOUBOR 9 SOUBOR 10 CZ-17

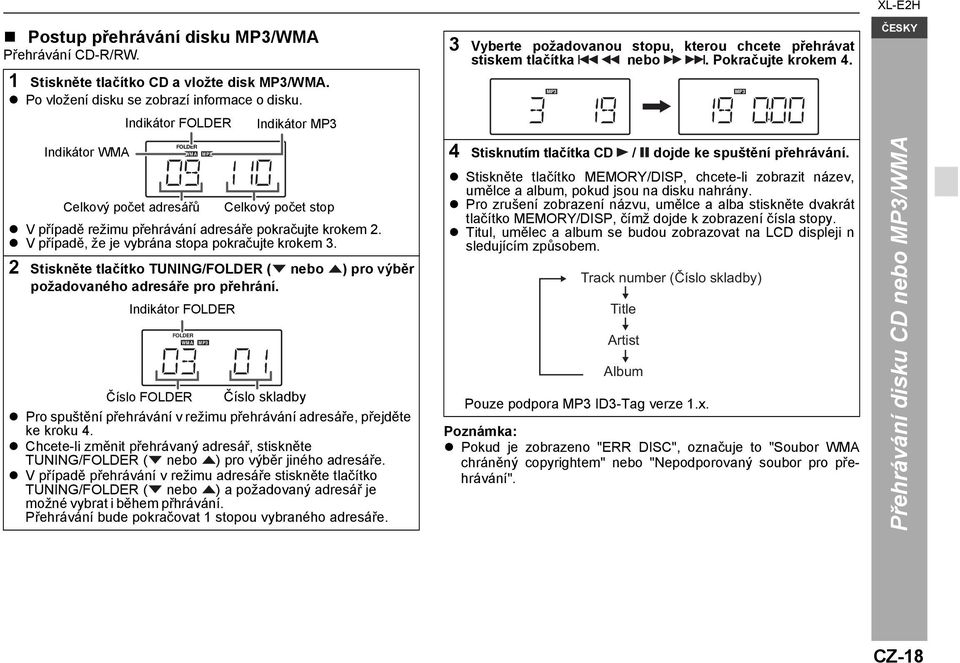

18 Postup přehrávání disku MP3/WMA Přehrávání CD-R/RW. 1 Stiskněte tlačítko CD a vložte disk MP3/WMA. Po vložení disku se zobrazí informace o disku. 3 Vyberte požadovanou stopu, kterou chcete přehrávat stiskem tlačítka nebo. Pokračujte krokem 4. MP3 MP3 XL-E2H Indikátor FOLDER Indikátor MP3 Indikátor WMA FOLDER WMA MP3 Celkový počet adresářů Celkový počet stop V případě režimu přehrávání adresáře pokračujte krokem 2. V případě, že je vybrána stopa pokračujte krokem 3. 2 Stiskněte tlačítko TUNING/FOLDER ( nebo ) pro výběr požadovaného adresáře pro přehrání. Indikátor FOLDER FOLDER WMA MP3 Číslo FOLDER Číslo skladby Pro spuštění přehrávání v režimu přehrávání adresáře, přejděte ke kroku 4. Chcete-li změnit přehrávaný adresář, stiskněte TUNING/FOLDER ( nebo ) pro výběr jiného adresáře. V případě přehrávání v režimu adresáře stiskněte tlačítko TUNING/FOLDER ( nebo ) a požadovaný adresář je možné vybrat i během přhrávání. Přehrávání bude pokračovat 1 stopou vybraného adresáře. 4 Stisknutím tlačítka CD / dojde ke spuštění přehrávání. Stiskněte tlačítko MEMORY/DISP, chcete-li zobrazit název, umělce a album, pokud jsou na disku nahrány. Pro zrušení zobrazení názvu, umělce a alba stiskněte dvakrát tlačítko MEMORY/DISP, čímž dojde k zobrazení čísla stopy. Titul, umělec a album se budou zobrazovat na LCD displeji n sledujícím způsobem. Track number (Číslo skladby) Title Artist Album Pouze podpora MP3 ID3-Tag verze 1.x. Poznámka: Pokud je zobrazeno "ERR DISC", označuje to "Soubor WMA chráněný copyrightem" nebo "Nepodporovaný soubor pro přehrávání". Přehrávání disku CD nebo MP3/WMA CZ-18

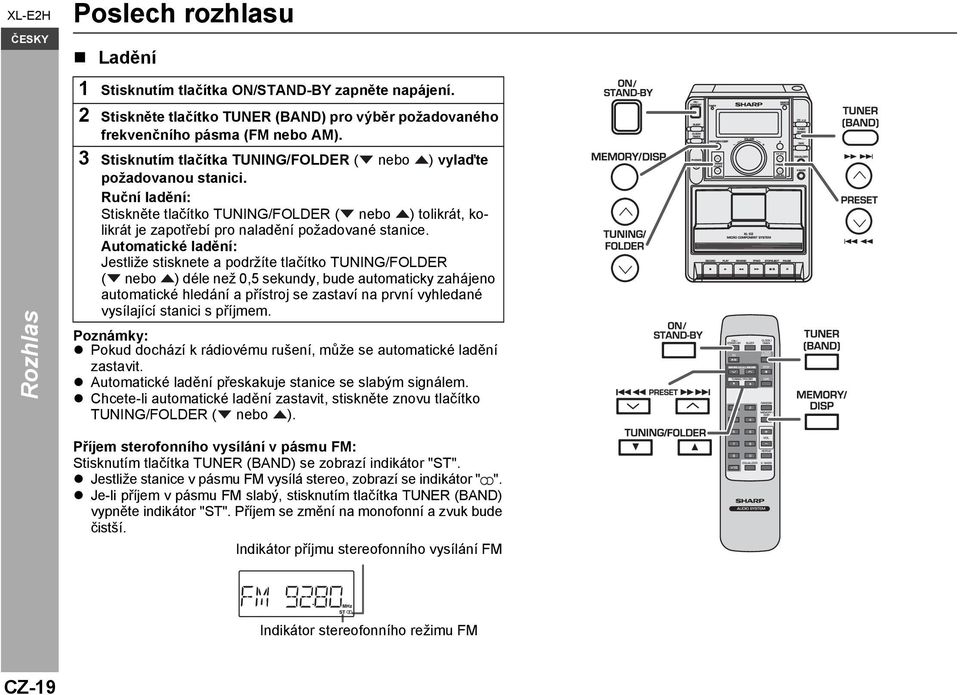

19 XL-E2H Poslech rozhlasu Ladění Rozhlas 1 Stisknutím tlačítka ON/STAND-BY zapněte napájení. 2 Stiskněte tlačítko TUNER (BAND) pro výběr požadovaného frekvenčního pásma (FM nebo AM). 3 Stisknutím tlačítka TUNING/FOLDER ( nebo ) vylaďte požadovanou stanici. Ruční ladění: Stiskněte tlačítko TUNING/FOLDER ( nebo ) tolikrát, kolikrát je zapotřebí pro naladění požadované stanice. Automatické ladění: Jestliže stisknete a podržíte tlačítko TUNING/FOLDER ( nebo ) déle než 0,5 sekundy, bude automaticky zahájeno automatické hledání a přístroj se zastaví na první vyhledané vysílající stanici s příjmem. Poznámky: Pokud dochází k rádiovému rušení, může se automatické ladění zastavit. Automatické ladění přeskakuje stanice se slabým signálem. Chcete-li automatické ladění zastavit, stiskněte znovu tlačítko TUNING/FOLDER ( nebo ). Příjem sterofonního vysílání v pásmu FM: Stisknutím tlačítka TUNER (BAND) se zobrazí indikátor "ST". Jestliže stanice v pásmu FM vysílá stereo, zobrazí se indikátor " ". Je-li příjem v pásmu FM slabý, stisknutím tlačítka TUNER (BAND) vypněte indikátor "ST". Příjem se změní na monofonní a zvuk bude čistší. Indikátor příjmu stereofonního vysílání FM MHz ST Indikátor stereofonního režimu FM CZ-19

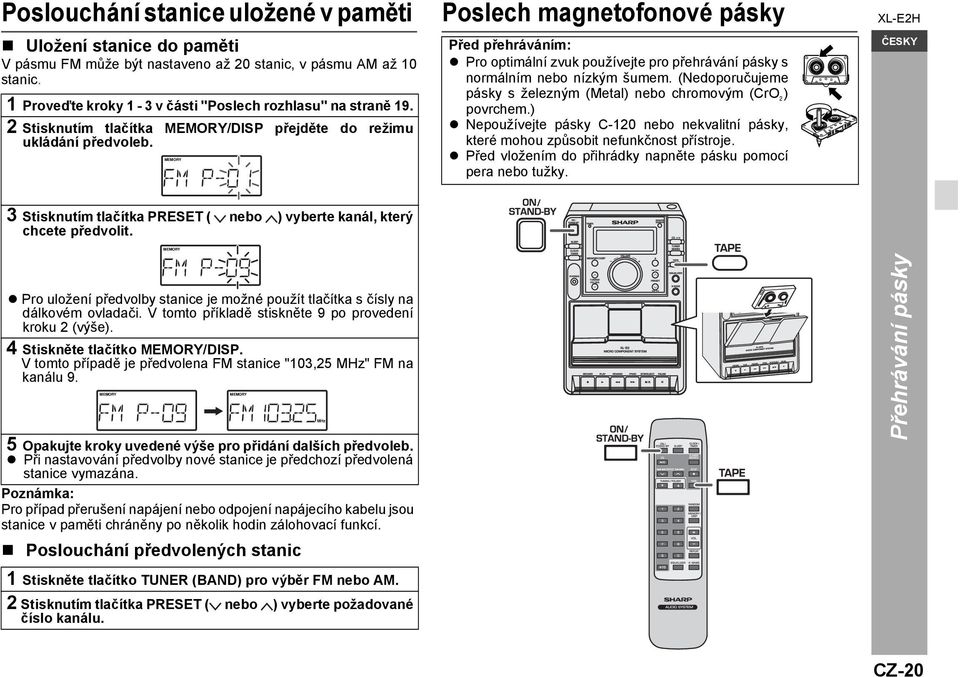

20 Poslouchání stanice uložené v paměti Uložení stanice do paměti V pásmu FM může být nastaveno až 20 stanic, v pásmu AM až 10 stanic. 1 Proveďte kroky 1-3 v části "Poslech rozhlasu" na straně Stisknutím tlačítka MEMORY/DISP přejděte do režimu ukládání předvoleb. MEMORY Poslech magnetofonové pásky Před přehráváním: Pro optimální zvuk používejte pro přehrávání pásky s normálním nebo nízkým šumem. (Nedoporučujeme pásky s železným (Metal) nebo chromovým (CrO ) povrchem.) Nepoužívejte pásky C-120 nebo nekvalitní pásky, které mohou způsobit nefunkčnost přístroje. Před vložením do přihrádky napněte pásku pomocí pera nebo tužky. XL-E2H 3 Stisknutím tlačítka PRESET ( nebo ) vyberte kanál, který chcete předvolit. MEMORY Pro uložení předvolby stanice je možné použít tlačítka s čísly na dálkovém ovladači. V tomto příkladě stiskněte 9 po provedení kroku 2 (výše). 4 Stiskněte tlačítko MEMORY/DISP. V tomto případě je předvolena FM stanice "103,25 MHz" FM na kanálu 9. MEMORY 5 Opakujte kroky uvedené výše pro přidání dalších předvoleb. Při nastavování předvolby nové stanice je předchozí předvolená stanice vymazána. Poznámka: Pro případ přerušení napájení nebo odpojení napájecího kabelu jsou stanice v paměti chráněny po několik hodin zálohovací funkcí. MEMORY Poslouchání předvolených stanic MHz Přehrávání pásky 1 Stiskněte tlačítko TUNER (BAND) pro výběr FM nebo AM. 2 Stisknutím tlačítka PRESET ( nebo ) vyberte požadované číslo kanálu. CZ-20

21 XL-E2H Poslech magnetofonové pásky (pokračování) Přehrávání pásky Přehrávání pásky 1 Stisknutím tlačítka ON/STAND-BY zapněte napájení. 2 Stiskněte tlačítko TAPE pro výběr funkce "TAPE". Zobrazí se "TAPE". 3 Stiskněte tlačítko STOP/EJECT / pro otevření přihrádky kazety. 4 Vložte kazetu do kazetového prostoru, přičemž strana, kterou chcete přehrávat by měla být směrem k vám. Po vložení kazety znovu zavřete přihrádku kazety. 5 Přehrávání zahájíte stiskem tlačítka PLAY. 6 Kdykoli můžete stisknout tlačítko STOP/EJECT / pro přerušení přehrávání. Stiskněte jej znovu pro vyjmutí kazety. Po dosažení konce kazety se přehrávání automaticky zastaví. Pozastavení Pozastavit přehrávání nebo nahrávání můžete stiskem tlačítka PAUSE. Znovu jej stiskněte pro obnovení činnosti. Rychlé přetáčení vpřed a vzad Stiskněte tlačítko F.FWD nebo REWIND. Po dosažení požadovaného místa stiskněte tlačítko STOP/EJECT /. Automatické zastavení: Během přehrávání nebo nahrávání, dojde-li k dosažení konce pásky, kazeta se automaticky zastaví a tlačítko uvolní. Tento systém nefunguje při rychlém přetáčení vpřed a vzad. Po dosažení konce pásky stiskněte tlačítko STOP/EJECT /. Upozornění: V průběhu rychlého přetáčení vpřed nebo vzad nepoužívejte tlačítko PAUSE. Tlačítko REWIND nebo F.FWD se po dosažení konce pásky neuvolní. Po dosažení konce pásky stiskněte tlačítko STOP/EJECT /. Před změnou posunu pásky stiskněte tlačítko STOP/EJECT /. CZ-21

22 Nahrávání na magnetofonovou pásku Před nahráváním: Při nahrávání důležitých výběrů proveďte předběžný test, abyste se přesvědčili, že bude požadovaný materiál nahrán správně. Společnost SHARP nenese žádnou odpovědnost za poškození nebo ztrátu nahrávky způsobené nesprávným fungováním tohoto přístroje. Nastavení hlasitosti a zvuku nemají žádný vliv na nahrávaný signál (Variabilní sledování zvuku). Pro nahrávání používejte pouze normální pásky. Nepoužívejte pásky s železným nebo chromovým (CrO 2 ) povrchem. Jazýček proti vymazání magnetofonové kazety: Před nahráváním na magnetofonovou kazetu se přesvědčte, zda nebyly odstraněny jazýčky proti vymazání. Kazety jsou vybaveny odstranitelnými jazýčky, které zabraňují náhodnému nahrávání nebo vymazání. Chcete-li zabezpečit provedenou nahrávku, po dokončení nahrávání odstraňte jazýček. Chcete-li nahrávat na kazetu bez jazýčku, přelepte otvor po jazýčku lepící páskou. Strana A Nahrávání z disku CD nebo MP3/WMA 1 Stisknutím tlačítka ON/STAND-BY zapněte napájení. 2 Vložte prázdnou kazetu. 3 Vyberte funkci "CD". 4 Vložte disk, ze kterého chcete nahrávat. Případně vyberte číslo stopy. V případě programovaného nahrávání, proveďte naprogramování v předstihu (jak je popsáno pod "Programované přehrávání"). 5 Stiskněte tlačítko RECORD. Tlačítko PLAY je aktivováno současně a nahrávání z CD se zahájí. Chcete-li nahrávat hudbu během poslouchání, stiskněte tlačítko RECORD. Nahrávání započne automaticky od začátku stopy. 6 Stiskněte tlačítko STOP/EJECT / pro přerušení nahrávání. Po dosažení konce kazety se přehrávač CD a kazeta automaticky zastaví. XL-E2H Nahrávání na pásku Jazýček pro stranu B Jazýček pro stranu A CZ-22

23 XL-E2H Nahrávání na pásku Nahrávání na magnetofonovou pásku (pokračování) Nahrávání z rozhlasu 1 Vylaďte požadovanou stanici. (Viz strana 19) 2 Vložte prázdnou kazetu. 3 Stiskněte tlačítko RECORD pro spuštění nahrávání. 4 Stiskněte tlačítko STOP/EJECT / pro přerušení nahrávání. Když je slyšet rytmický zvuk Rytmický zvuk (vysoký šum) je někdy slyšet během nahrávání radiového vysílání. V takovém případě nastavte přepínač BEAT CANCEL (na zadní straně přístroje) do polohy 1 nebo 2, abyste snížili úroveň tohoto šumu. Vymazávání nahraných pásek 1 Vložte kazetu, kterou chcete vymazat do kazetového prostoru, přičemž strana, kterou chcete vymazat by měla být směrem k vám. 2 Stiskněte tlačítko TAPE, aby se na displeji zobrazilo "TAPE". Při používání dálkového ovladače stiskněte tlačítko TAPE. 3 Stiskněte tlačítko RECORD, čímž dojde současně k aktivaci tlačítka PLAY a zahájení mazání. Poznámka: Pokud je během nahrávání stanice v pásmu AM slyšet pískavý zvuk, posuňte rámovou anténu AM. CZ-23

24 Používání časovaného přehrávání a automatického vypnutí 5 Stiskněte tlačítko PRESET ( nebo ) pro nastavení minut a potom stiskněte tlačítko CLOCK/TIMER. XL-E2H 6 Přepněte vstup pomocí tlačítka PRESET ( nebo ) pro výběr "OFF TIME" a potom stiskněte tlačítko CLOCK/TIM- ER. Časované přehrávání Před nastavením časovaného přehrávání: 1 Zkontrolujte, zda je na hodinách nastaven přesný čas (viz strana 10). Není-li nastaven přesný čas, nelze použít funkci časování. 2 Při použití funkce časovaného přehrávání vložte disk, který chcete přehrát. 1 Stisknutím tlačítka ON/STAND-BY zapněte napájení. 2 Stiskněte tlačítko CLOCK/TIMER na více než 2 sekundy. 7 Stiskněte tlačítko PRESET ( nebo ) pro nastavení hodin a potom stiskněte tlačítko CLOCK/TIMER. 8 Stiskněte tlačítko PRESET ( nebo ) pro nastavení minut a potom stiskněte tlačítko CLOCK/TIMER. MEMORY FOLDER 1 RANDOM PS PTY I WMA MP3 CD USB RDS TRACK 9 Pro výběr zdroje pro časované přehrávání, přepněte vstup pomocí tlačítka PRESET ( nebo ) pro výběr "SOURCE". SLEEP ROCK CLASSIC POPS JAZZ X BASS ST khz MHz Rozšířené funkce 3 Během 10 sekund stiskněte tlačítko CLOCK/TIMER. 4 Stiskněte tlačítko PRESET ( nebo ) pro nastavení hodin a potom stiskněte tlačítko CLOCK/TIMER. Pokračování na další straně CZ-24

25 XL-E2H Používání časovaného přehrávání a automatického vypnutí (pokračování) 10 Pro výběr CD stiskněte tlačítko CD / a potom stiskněte tlačítko CLOCK/TIMER. 13 Pro výběr čísla předvoleného kanálu stiskněte tlačítko PRESET ( nebo ) a potom stiskněte tlačítko CLOCK/ TIMER. Rozšířené funkce 11 Pro výběr TUNER (BAND) stiskněte tlačítko TUNER (BAND) a potom stiskněte tlačítko CLOCK/TIMER. NEBO 12 Vyberte stanici stiskem tlačítka PRESET ( nebo ) a potom stiskněte tlačítko CLOCK/TIMER pro nastavení vybrané stanice. NEBO 14 Stiskněte tlačítko SLEEP na více než 2 sekundy pro aktivaci funkce časovače. Rozsvítí se indikátor "TIMER" a přístroj je připraven pro časované přehrávání. 15 Stisknutím tlačítka ON/STAND-BY přejděte do pohotovostního režimu. 16 Po dosažení nastaveného času se spustí přehrávání. 17 Po uplynutí předvoleného času přístroj přejde do pohotovostního režimu. CZ-25 Zrušení funkce časovače: Stiskněte tlačítko SLEEP na více než 2 sekundy. Indikátor "TIMER" zmizí. Poznámky: Po výběru zdroje přehrávání a potvrzení stiskem tlačítka CLOCK/ TIMER se na 2 sekundy zobrazí a zabliká "SOURCE" a potom se změní režim na CD nebo TUNER. Po dosažení nastaveného času se zahájí přehrávání s aktuálním nastavením, pokud není provedena volba zdroje přehrávání. Během ovládání časovače nelze nastavit hlasitost. Vždy je nastavena na úroveň hlasitosti 16.

26 Používání funkce automatického vypnutí Rozhlas, kompaktní disk a magnetofonovou kazetu lze vypnout automaticky. 1 Spust te přehrávání požadovaného zdroje zvuku. 2 Stisknutím tlačítka SLEEP vyberte čas. (Maximálně: 90 minut - minimálně: 10 minut) SLEEP 3 Uvolněte tlačítko SLEEP. Zobrazí se indikátor "SLEEP". 4 Po uplynutí předvoleného času přístroj přejde do pohotovostního režimu. SLEEP MHz Kontrola zbývajícího času do automatického vypnutí: 1 Je-li zobrazen indikátor "SLEEP", stiskněte tlačítko SLEEP. Po dobu 10 sekund se zobrazí zbývající čas do automatického vypnutí. Dokud se po stisknutí tlačítka SLEEP zobrazuje zbývající čas do automatického vypnutí, můžete jej změnit (kroky 2-3). Zrušení automatického vypnutí: Chcete-li zrušit automatické vypnutí bez přepnutí přístroje do pohotovostního režimu, postupujte podle následujících pokynů. 1 Když je zobrazeno "SLEEP", stiskněte tlačítko SLEEP pro výběr 0 minut. Používání funkcí časovaného spuštění a automatického vypnutí společně Časované spuštění a automatické vypnutí přehrávání: Například můžete usínat při poslechu rozhlasu a příští ráno se probudit přehráváním disku CD. 1 Nastavte čas automatického vypnutí (kroky 1-4 vlevo). 2 Po nastavení doby vypnutí nastavte dobu přehrávání (krok 2-10, strana 24-25). Nastavení automatického vypnutí Nastavení časovače přehrávání 90 minut Koncový čas Požadovaný čas XL-E2H Rozšířené funkce Automatického vypnutí se automaticky zastaví. Časovače doby spuštění přehrávání CZ-26

27 XL-E2H Rozšířené funkce CZ-27 Rozšiřování systému Sluchátka Před připojením nebo odpojením sluchátek snižte hlasitost. Použitá sluchátka musí být vybavena zástrčkou o průměru 3,5 mm a jejich impedance se musí pohybovat mezi 16 a 50 ohmy. Doporučená impedance je 32 ohmů. Připojením sluchátek budou automaticky odpojeny reproduktory. Pomocí knoflíků VOLUME upravte hlasitost. Před zapnutím přístroje nenastavujte maximální hlasitost a poslouchejte hudbu při střední hlasitosti. Nadměrná hlasitost zvuku v sluchátkach může vést ke ztrátě sluchu. Nadměrná hlasitost zvuku v sluchátkach může vést ke ztrátě sluchu. Závady a jejich odstranění Řadu potenciálních závad může odstranit uživatel sám bez asistence servisního technika. Pokud s tímto přístrojem není něco v pořádku, před kontaktováním autorizovaného prodejce SHARP nebo servisního střediska si projděte následující body. Obecné údaje Příznak Na hodinách není nastaven přesný čas. Po stisknutí libovolného tlačítka přístroj nereaguje. Přístroj nereprodukuje žádný zvuk. Přehrávač CD Příznak Nelze spustit přehrávání. Přístroj se uprostřed přehrávání zastaví nebo nepřehrává správně. Přehrávání přeskakuje nebo se zastaví uprostřed skladby. Možná příčina Došlo k výpadku elektrické energie? Znovu nastavte hodiny. (Viz strana 10) Přepněte přístroj do pohotovostního režimu a potom jej znovu zapněte. Pokud přístroj i nadále nereaguje, zcela jej vypněte a znovu zapněte. (Viz strana 28) Není hlasitost nastavena na úroveň "0"? Nejsou připojena sluchátka? Nejsou odpojeny kabely reproduktorů? Možná příčina Není disk vložen do přihrádky opačně? Nejedná se o nestandardní disk? Není disk zdeformovaný nebo poškrábaný? Není přístroj umístěn v blízkosti nadměrných otřesů? Není disk silně znečištěn? Nezkondenzovala uvnitř přístroje vlhkost?

28 Rozhlasový přijímač Příznak Rozhlasový přijímač reprodukuje souvislé neobvyklé šumy. Magnetofon Příznak Nelze nahrávat. Skladby nelze nahrát v řádné zvukové kvalitě. Pasku nelze zcela vymazat. Přeskakuje zvuk. Nejsou slyšitelné výšky. Výkyvy zvuku. Dálkové ovládání Příznak Dálkové ovládání nefunguje. Možná příčina Není přístroj umístěn v blízkosti televizoru nebo počítače? Je anténa FM nebo rámová anténa AM správně umístěna? Pokud se anténa nachází v blízkosti napájecího kabelu, umístěte ji do bezpečné vzdálenosti. Možná příčina Není odstraněn jazýček proti vymazání? Jedná se normální pásku? (Nelze nahrávat na pásky se železným nebo chromovým (CrO ) povrchem.) Není páska v kazetě uvolněná? Není páska vytahaná? Není znečištěna hnací kladka, přítlačné válečky nebo hlavy? Možná příčina Je napájecí kabel přístroje připojen do zásuvky? Je dodržena polarita baterií? Nejsou baterie vybité? Nepoužíváte ovládání v nesprávné vzdálenosti nebo úhlu? Nedopadá na snímač dálkového ovládání ostré světlo? Pokud dojde k závadě K závadě tohoto výrobku může dojít, pokud je vystaven silnému vnějšímu rušení (mechanickému nárazu, nadměrnému statickému výboji, nadměrnému napájecímu napětí způsobenému bouřkou, atd.) nebo pokud není používán správně. Pokud dojde k takové závadě, postupujte následovně: 1. Přepněte přístroj do pohotovostního režimu a potom jej znovu zapněte. 2. Pokud po předchozím opatření nedojde k odstranění závady, odpojte přístroj od zdroje napájení, znovu jej připojte a zapněte. Poznámka: Pokud po žádném z předchozích opatření nedojde k odstranění závady, vymažte pamět. Kondenzace Při náhlé změně teploty nebo při skladování nebo používání v nadměrně vlhkém prostředí může dojít ke kondenzace vlhkosti uvnitř pláště přístroje (snímač CD, magnetofonové hlavy, atd.) nebo na vysílači dálkového ovládání. Kondenzace může způsobit nefunkčnost přístroje. Dojde-li k této situaci, nechte přístroj zapnutý bez disku (nebo kazety), dokud přístroj nebude normálně přehrávat (přibližně 1 hodinu). Před používáním přístroje otřete veškerou vlhkost zkondenzovanou na vysílači. Vymazání paměti 1.Stisknutím tlačítka ON/STAND-BY přejděte do pohotovostního režimu. 2.Stiskněte spínač "RESET". Upozornění: Při této operaci budou vymazána veškerá data uložená v paměti, včetně nastavení hodin, automatického vypnutí, předvoleb rozhlasových stanic a programu CD. XL-E2H Reference CZ-28

29 XL-E2H Reference Údržba Čištění čoček snímače CD Nedotýkejte se čoček laserového snímače. Dojde-li k nahromadění nečistot nebo prachu na snímači, očistěte jej jemně suchým bavlněným hadříkem. Čištění pláště přístroje Pravidelně otřete plášt přístroje měkkým hadříkem a ředěným mýdlovým přípravkem; potom otřete suchým hadříkem. Upozornění: K čištění nepoužívejte žádné chemikálie (benzín, ředidlo, atd.). Tyto látky mohou poškodit povrchovou úpravu pláště. Do přístroje nekapejte olej. Olej může způsobit nefunkčnost přístroje. Čištění částí, které jsou v kontaktu s páskou Znečištěné hlavy, hnací kladky a nebo přítlačné válečky mohou zhoršit kvalitu zvuku a způsobit zasekávání pásky. Tato části očistěte bavlněným hadříkem navlhčeným komerčním čističem hlav/přítlačných válečků nebo izopropyl alkoholem. Vzhledem k tomu, že přístroj obsahuje části pod vysokým napětím, před čištěním hlav, přítlačných válečků atd. odpojte přístroj od napájení. Mazací hlava Nahrávací/přehrávací hlava Hnací kladka Přítlačný váleček Během dlouhého používání se hlavy a hnací kladky magnetofonu zmagnetizují, čímž se zhoršuje kvalita zvuku. Po každých 30 hodinách přehrávání/nahrávání tyto části odmagnetizujte komerčním odmagnetizovačem magnetofonových hlav. Před použitím si pečlivě přečtěte pokyny pro používání odmagnetizovače. CZ-29

30 Specifikace V rámci trvalého vývoje si společnost SHARP vyhrazuje právo bez předchozího upozornění měnit design a specifikace pro zdokonalování výrobku. Uvedené hodnoty výkonových specifikací jsou nominální hodnoty vyráběných přístrojů. U konkrétních přístrojů se tyto hodnoty mohou lišit. Obecné údaje Zdroj napájení Spotřeba energie Rozměry Hmotnost (*) Tato hodnota spotřeby byla získána pro přístroj v pohotovostním režimu. Zesilovač Výstupní výkon Výstupy Rozhlasový přijímač Rozsah kmitočtu AC 230 V, 50 Hz Zapnuto: 18 W Pohotovostní režim: 0,6 W (*) Šířka: 138 mm Výška: 212 mm Hloubka: 218 mm 2,6 kg PMPO: 26 W (celkem) MPO: 13 W (6,5 W + 6,5 W) (DIN ) RMS: 10 W (5 W + 5 W) (DIN ) Reproduktor: 4 ohmů Sluchátka: ohmů (doporučeno: 32 ohmů) FM: 87,5-108,0 MHz AM: khz Přehrávač CD Typ Přehrávač kompaktních disků Načítání signálu Bezkontaktní 3 paprskový polovodičový laserový snímač Převodník D/A 1 bitový převodník D/A Kmitočtová odezva Hz Dynamický rozsah 90 db (1 khz) Magnetofon Kmitočtová odezva Poměr signál/šum Pomalé a rychlé kolísání rychlosti záznamu Reproduktor Typ Maximální příkon Jmenovitý příkon Impedance Rozměry Hmotnost Hz (běžná páska) 50 db (nahrávání/přehrávání) 0,35 % (DIN ) 2 reproduktorový systém 10 W 5 W 4 ohmů Šířka: 135 mm Výška: 211 mm Hloubka: 180 mm 1,5 kg/kus XL-E2H Reference CZ-30
