RÁDIO KAZETOVÝ PŘEHRÁVAČ S CD

Transkript

1 RÁDIO KAZETOVÝ PŘEHRÁVAČ S CD RRCD 3400 MP3 ČESKY

2

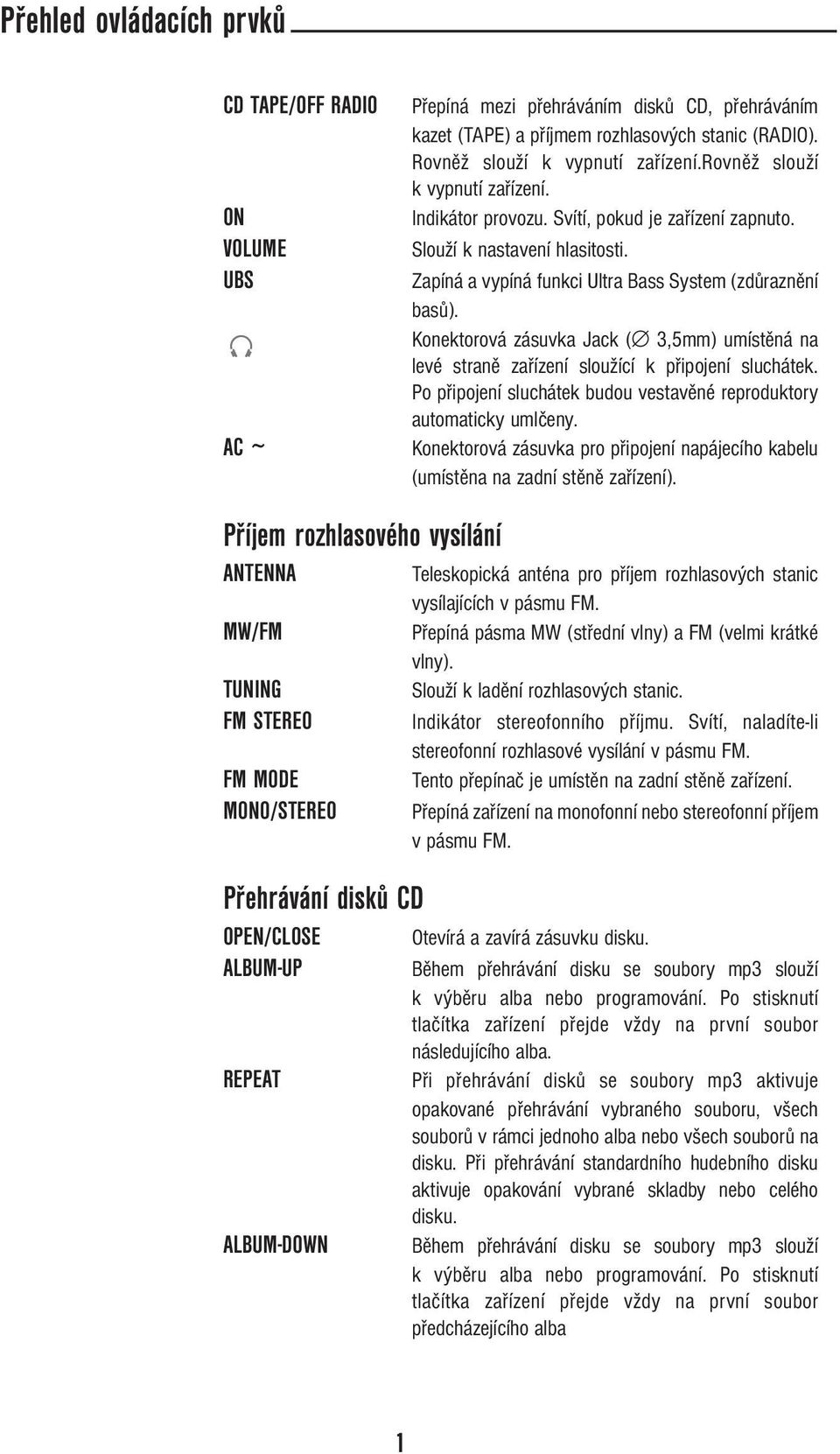

3 Přehled ovládacích prvků CD TAPE/OFF RADIO ON VOLUME UBS 0 AC ~ Přepíná mezi přehráváním disků CD, přehráváním kazet (TAPE) a příjmem rozhlasových stanic (RADIO). Rovněž slouží k vypnutí zařízení.rovněž slouží k vypnutí zařízení. Indikátor provozu. Svítí, pokud je zařízení zapnuto. Slouží k nastavení hlasitosti. Zapíná a vypíná funkci Ultra Bass System (zdůraznění basů). Konektorová zásuvka Jack ( 3,5mm) umístěná na levé straně zařízení sloužící k připojení sluchátek. Po připojení sluchátek budou vestavěné reproduktory automaticky umlčeny. Konektorová zásuvka pro připojení napájecího kabelu (umístěna na zadní stěně zařízení). Příjem rozhlasového vysílání ANTENNA MW/FM TUNING FM STEREO FM MODE MONO/STEREO Přehrávání disků CD OPEN/CLOSE ALBUM-UP REPEAT ALBUM-DOWN Teleskopická anténa pro příjem rozhlasových stanic vysílajících v pásmu FM. Přepíná pásma MW (střední vlny) a FM (velmi krátké vlny). Slouží k ladění rozhlasových stanic. Indikátor stereofonního příjmu. Svítí, naladíte-li stereofonní rozhlasové vysílání v pásmu FM. Tento přepínač je umístěn na zadní stěně zařízení. Přepíná zařízení na monofonní nebo stereofonní příjem v pásmu FM. Otevírá a zavírá zásuvku disku. Během přehrávání disku se soubory mp3 slouží k výběru alba nebo programování. Po stisknutí tlačítka zařízení přejde vždy na první soubor následujícího alba. Při přehrávání disků se soubory mp3 aktivuje opakované přehrávání vybraného souboru, všech souborů v rámci jednoho alba nebo všech souborů na disku. Při přehrávání standardního hudebního disku aktivuje opakování vybrané skladby nebo celého disku. Během přehrávání disku se soubory mp3 slouží k výběru alba nebo programování. Po stisknutí tlačítka zařízení přejde vždy na první soubor předcházejícího alba 1

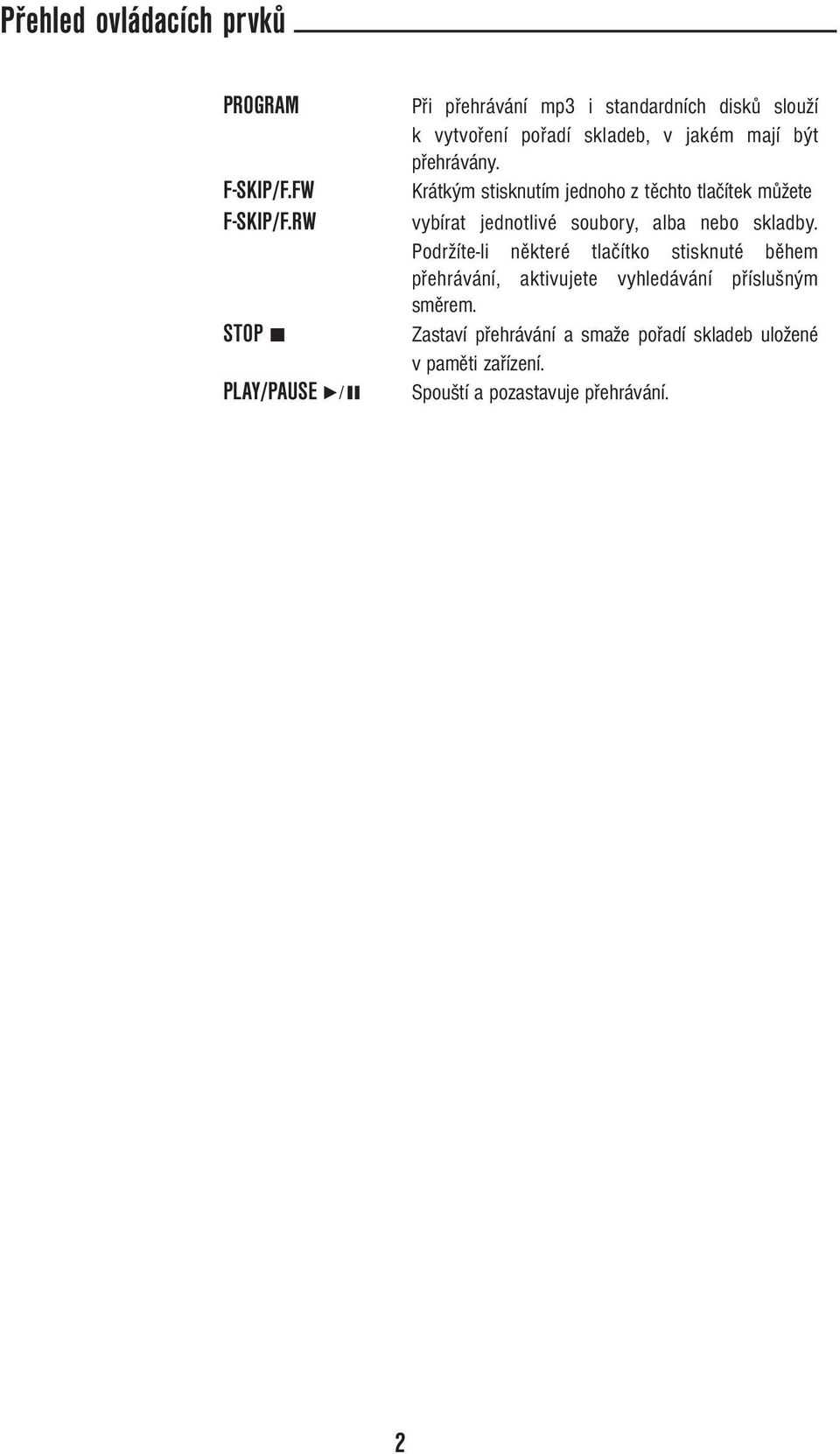

4 Přehled ovládacích prvků PROGRAM F-SKIP/F.FW F-SKIP/F.RW STOP 7 PLAY/PAUSE 6 Při přehrávání mp3 i standardních disků slouží k vytvoření pořadí skladeb, v jakém mají být přehrávány. Krátkým stisknutím jednoho z těchto tlačítek můžete vybírat jednotlivé soubory, alba nebo skladby. Podržíte-li některé tlačítko stisknuté během přehrávání, aktivujete vyhledávání příslušným směrem. Zastaví přehrávání a smaže pořadí skladeb uložené v paměti zařízení. Spouští a pozastavuje přehrávání. 2

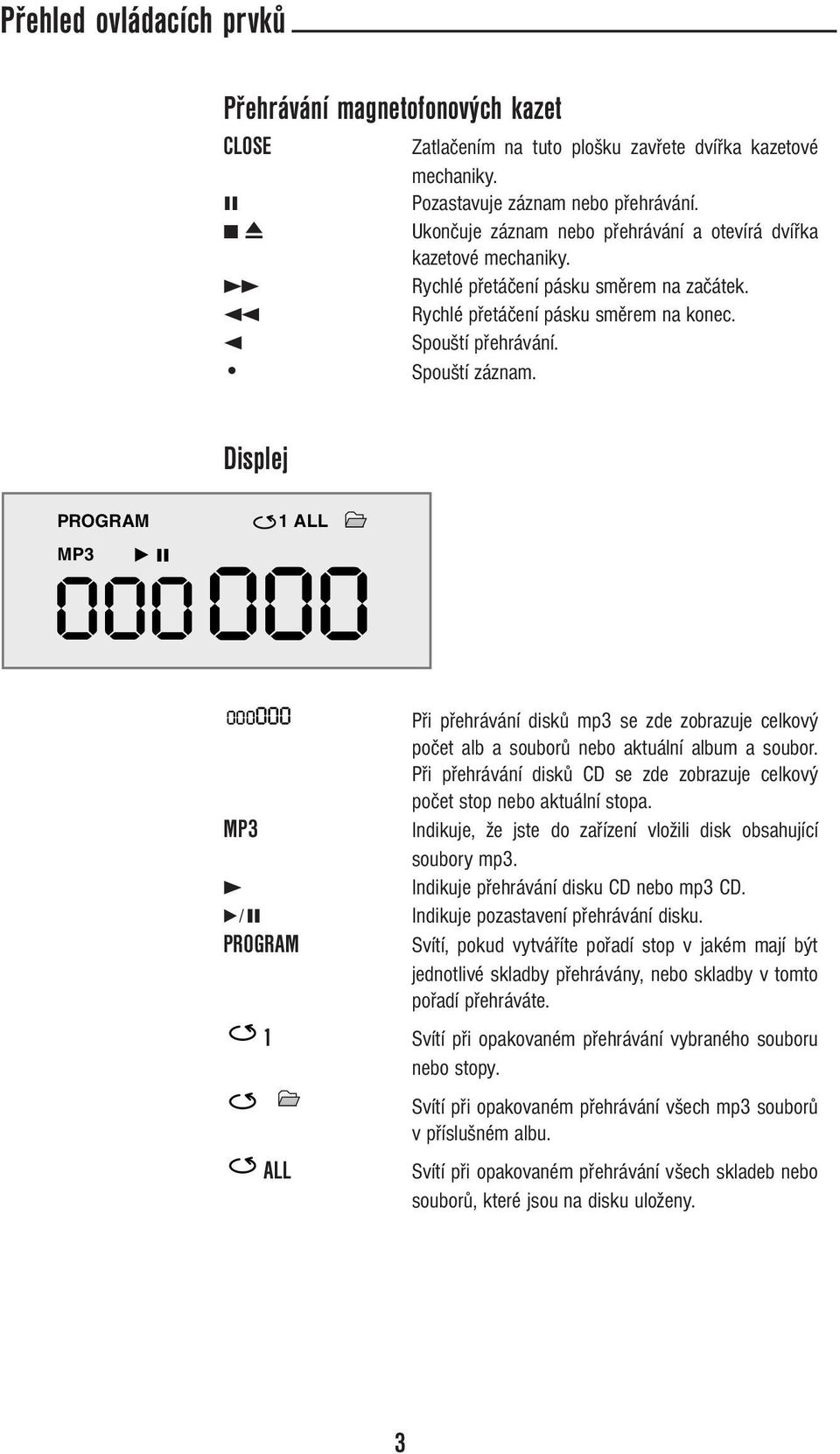

5 Přehled ovládacích prvků PROGRAM MP3 Přehrávání magnetofonových kazet CLOSE Zatlačením na tuto plošku zavřete dvířka kazetové mechaniky. 8 Pozastavuje záznam nebo přehrávání. 70 Ukončuje záznam nebo přehrávání a otevírá dvířka kazetové mechaniky. Rychlé přetáčení pásku směrem na začátek. 1 Rychlé přetáčení pásku směrem na konec. 2 Spouští přehrávání. Spouští záznam. Displej M1 ALL R II Při přehrávání disků mp3 se zde zobrazuje celkový počet alb a souborů nebo aktuální album a soubor. Při přehrávání disků CD se zde zobrazuje celkový počet stop nebo aktuální stopa. MP3 Indikuje, že jste do zařízení vložili disk obsahující soubory mp3. 3 Indikuje přehrávání disku CD nebo mp3 CD. 6 Indikuje pozastavení přehrávání disku. PROGRAM Svítí, pokud vytváříte pořadí stop v jakém mají být jednotlivé skladby přehrávány, nebo skladby v tomto pořadí přehráváte. M 1 Svítí při opakovaném přehrávání vybraného souboru nebo stopy. M Svítí při opakovaném přehrávání všech mp3 souborů v příslušném albu. M ALL Svítí při opakovaném přehrávání všech skladeb nebo souborů, které jsou na disku uloženy. 3

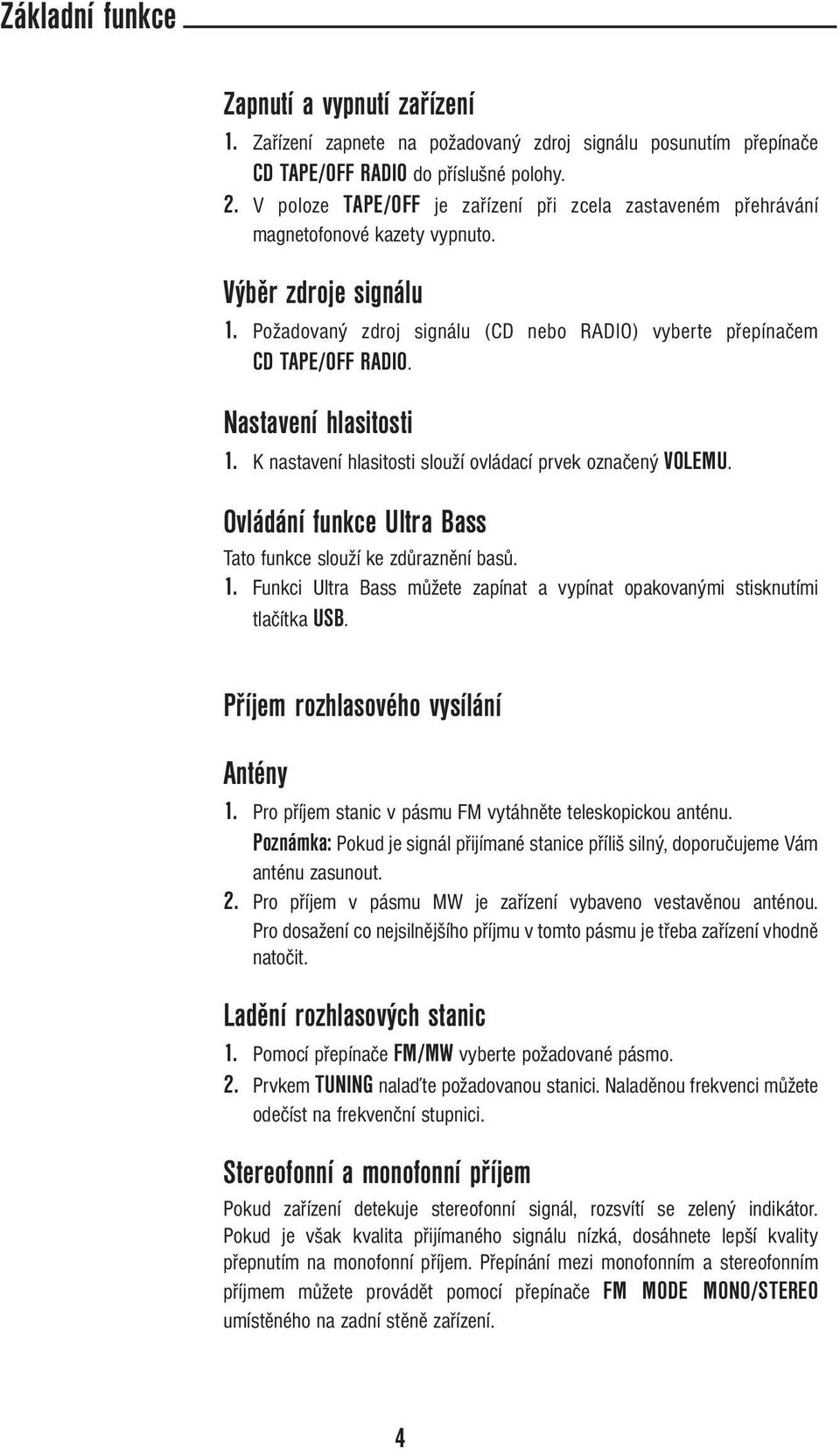

6 Základní funkce Zapnutí a vypnutí zařízení 1. Zařízení zapnete na požadovaný zdroj signálu posunutím přepínače CD TAPE/OFF RADIO do příslušné polohy. 2. V poloze TAPE/OFF je zařízení při zcela zastaveném přehrávání magnetofonové kazety vypnuto. Výběr zdroje signálu 1. Požadovaný zdroj signálu (CD nebo RADIO) vyberte přepínačem CD TAPE/OFF RADIO. Nastavení hlasitosti 1. K nastavení hlasitosti slouží ovládací prvek označený VOLEMU. Ovládání funkce Ultra Bass Tato funkce slouží ke zdůraznění basů. 1. Funkci Ultra Bass můžete zapínat a vypínat opakovanými stisknutími tlačítka USB. Příjem rozhlasového vysílání Antény 1. Pro příjem stanic v pásmu FM vytáhněte teleskopickou anténu. Poznámka: Pokud je signál přijímané stanice příliš silný, doporučujeme Vám anténu zasunout. 2. Pro příjem v pásmu MW je zařízení vybaveno vestavěnou anténou. Pro dosažení co nejsilnějšího příjmu v tomto pásmu je třeba zařízení vhodně natočit. Ladění rozhlasových stanic 1. Pomocí přepínače FM/MW vyberte požadované pásmo. 2. Prvkem TUNING nalaďte požadovanou stanici. Naladěnou frekvenci můžete odečíst na frekvenční stupnici. Stereofonní a monofonní příjem Pokud zařízení detekuje stereofonní signál, rozsvítí se zelený indikátor. Pokud je však kvalita přijímaného signálu nízká, dosáhnete lepší kvality přepnutím na monofonní příjem. Přepínání mezi monofonním a stereofonním příjmem můžete provádět pomocí přepínače FM MODE MONO/STEREO umístěného na zadní stěně zařízení. 4

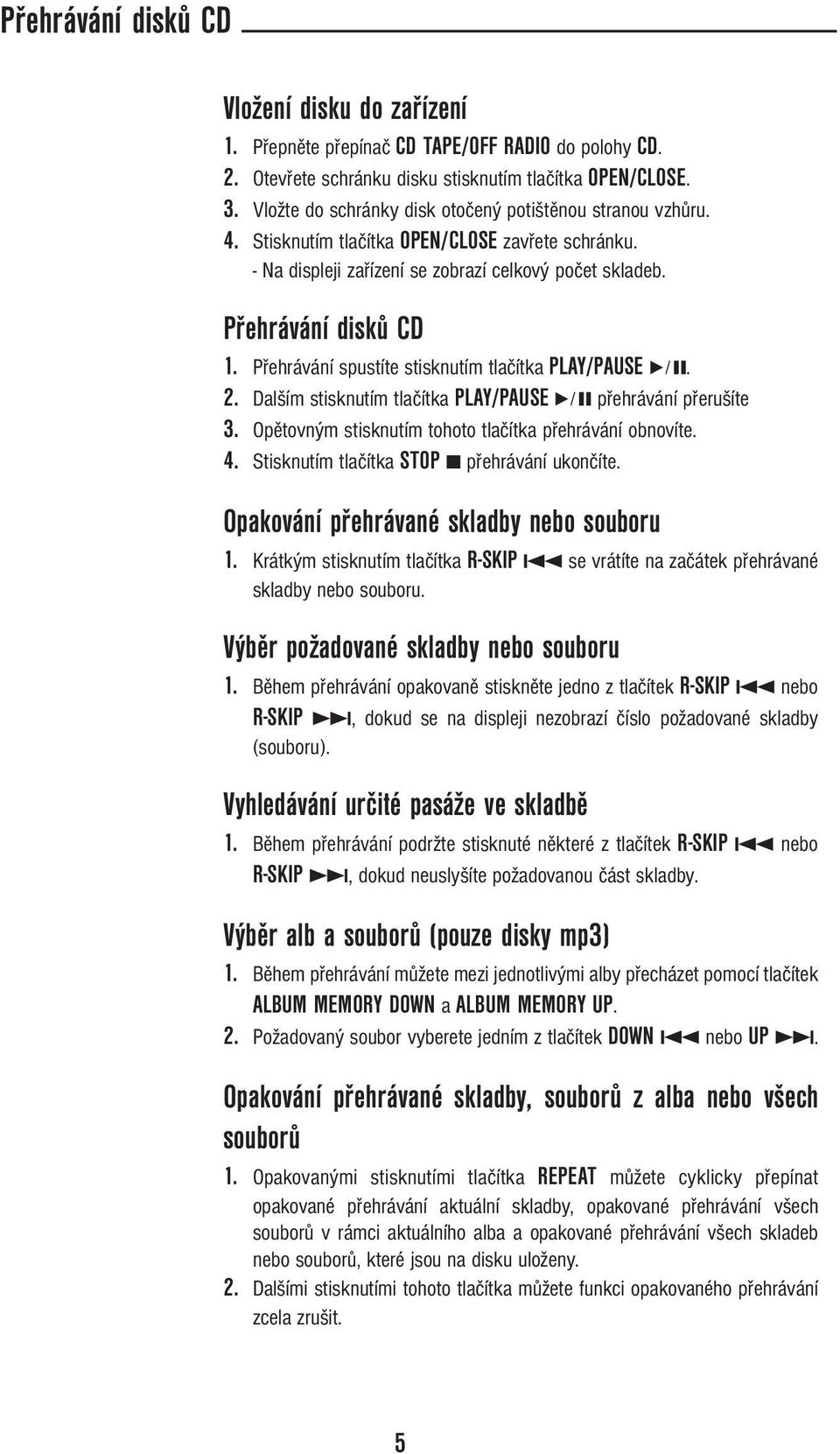

7 Přehrávání disků CD Vložení disku do zařízení 1. Přepněte přepínač CD TAPE/OFF RADIO do polohy CD. 2. Otevřete schránku disku stisknutím tlačítka OPEN/CLOSE. 3. Vložte do schránky disk otočený potištěnou stranou vzhůru. 4. Stisknutím tlačítka OPEN/CLOSE zavřete schránku. - Na displeji zařízení se zobrazí celkový počet skladeb. Přehrávání disků CD 1. Přehrávání spustíte stisknutím tlačítka PLAY/PAUSE Dalším stisknutím tlačítka PLAY/PAUSE 6 přehrávání přerušíte 3. Opětovným stisknutím tohoto tlačítka přehrávání obnovíte. 4. Stisknutím tlačítka STOP 7 přehrávání ukončíte. Opakování přehrávané skladby nebo souboru 1. Krátkým stisknutím tlačítka R-SKIP a se vrátíte na začátek přehrávané skladby nebo souboru. Výběr požadované skladby nebo souboru 1. Během přehrávání opakovaně stiskněte jedno z tlačítek R-SKIP a nebo R-SKIP b, dokud se na displeji nezobrazí číslo požadované skladby (souboru). Vyhledávání určité pasáže ve skladbě 1. Během přehrávání podržte stisknuté některé z tlačítek R-SKIP a nebo R-SKIP b, dokud neuslyšíte požadovanou část skladby. Výběr alb a souborů (pouze disky mp3) 1. Během přehrávání můžete mezi jednotlivými alby přecházet pomocí tlačítek ALBUM MEMORY DOWN a ALBUM MEMORY UP. 2. Požadovaný soubor vyberete jedním z tlačítek DOWN a nebo UP b. Opakování přehrávané skladby, souborů z alba nebo všech souborů 1. Opakovanými stisknutími tlačítka REPEAT můžete cyklicky přepínat opakované přehrávání aktuální skladby, opakované přehrávání všech souborů v rámci aktuálního alba a opakované přehrávání všech skladeb nebo souborů, které jsou na disku uloženy. 2. Dalšími stisknutími tohoto tlačítka můžete funkci opakovaného přehrávání zcela zrušit. 5

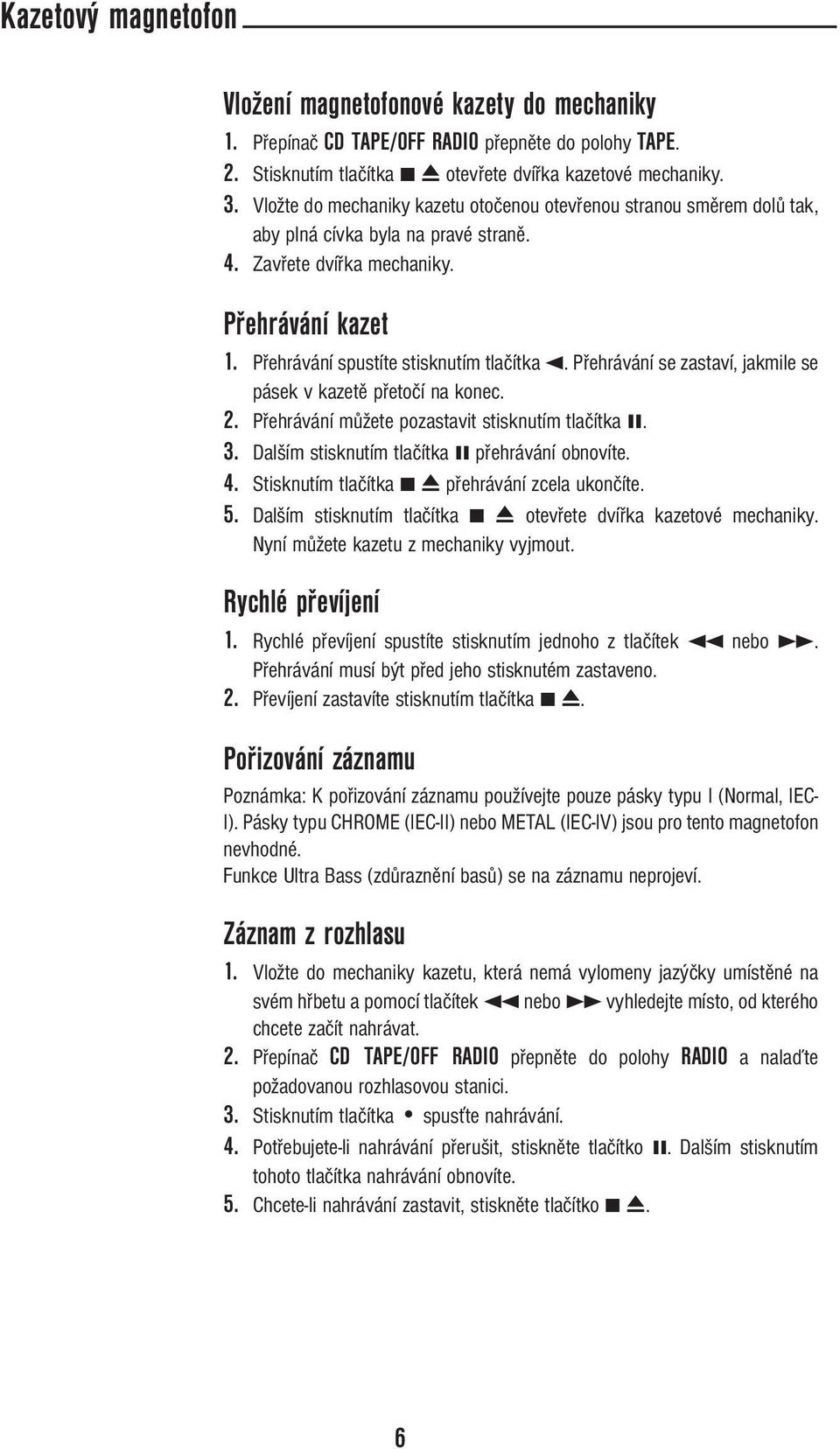

8 Kazetový magnetofon Vložení magnetofonové kazety do mechaniky 1. Přepínač CD TAPE/OFF RADIO přepněte do polohy TAPE. 2. Stisknutím tlačítka 7 0otevřete dvířka kazetové mechaniky. 3. Vložte do mechaniky kazetu otočenou otevřenou stranou směrem dolů tak, aby plná cívka byla na pravé straně. 4. Zavřete dvířka mechaniky. Přehrávání kazet 1. Přehrávání spustíte stisknutím tlačítka 2. Přehrávání se zastaví, jakmile se pásek v kazetě přetočí na konec. 2. Přehrávání můžete pozastavit stisknutím tlačítka Dalším stisknutím tlačítka 8 přehrávání obnovíte. 4. Stisknutím tlačítka 7 0přehrávání zcela ukončíte. 5. Dalším stisknutím tlačítka 7 0 otevřete dvířka kazetové mechaniky. Nyní můžete kazetu z mechaniky vyjmout. Rychlé převíjení 1. Rychlé převíjení spustíte stisknutím jednoho z tlačítek 1 nebo. Přehrávání musí být před jeho stisknutém zastaveno. 2. Převíjení zastavíte stisknutím tlačítka 7 0. Pořizování záznamu Poznámka: K pořizování záznamu používejte pouze pásky typu I (Normal, IEC- I). Pásky typu CHROME (IEC-II) nebo METAL (IEC-IV) jsou pro tento magnetofon nevhodné. Funkce Ultra Bass (zdůraznění basů) se na záznamu neprojeví. Záznam z rozhlasu 1. Vložte do mechaniky kazetu, která nemá vylomeny jazýčky umístěné na svém hřbetu a pomocí tlačítek 1 nebo vyhledejte místo, od kterého chcete začít nahrávat. 2. Přepínač CD TAPE/OFF RADIO přepněte do polohy RADIO a nalaďte požadovanou rozhlasovou stanici. 3. Stisknutím tlačítka spusťte nahrávání. 4. Potřebujete-li nahrávání přerušit, stiskněte tlačítko 8. Dalším stisknutím tohoto tlačítka nahrávání obnovíte. 5. Chcete-li nahrávání zastavit, stiskněte tlačítko

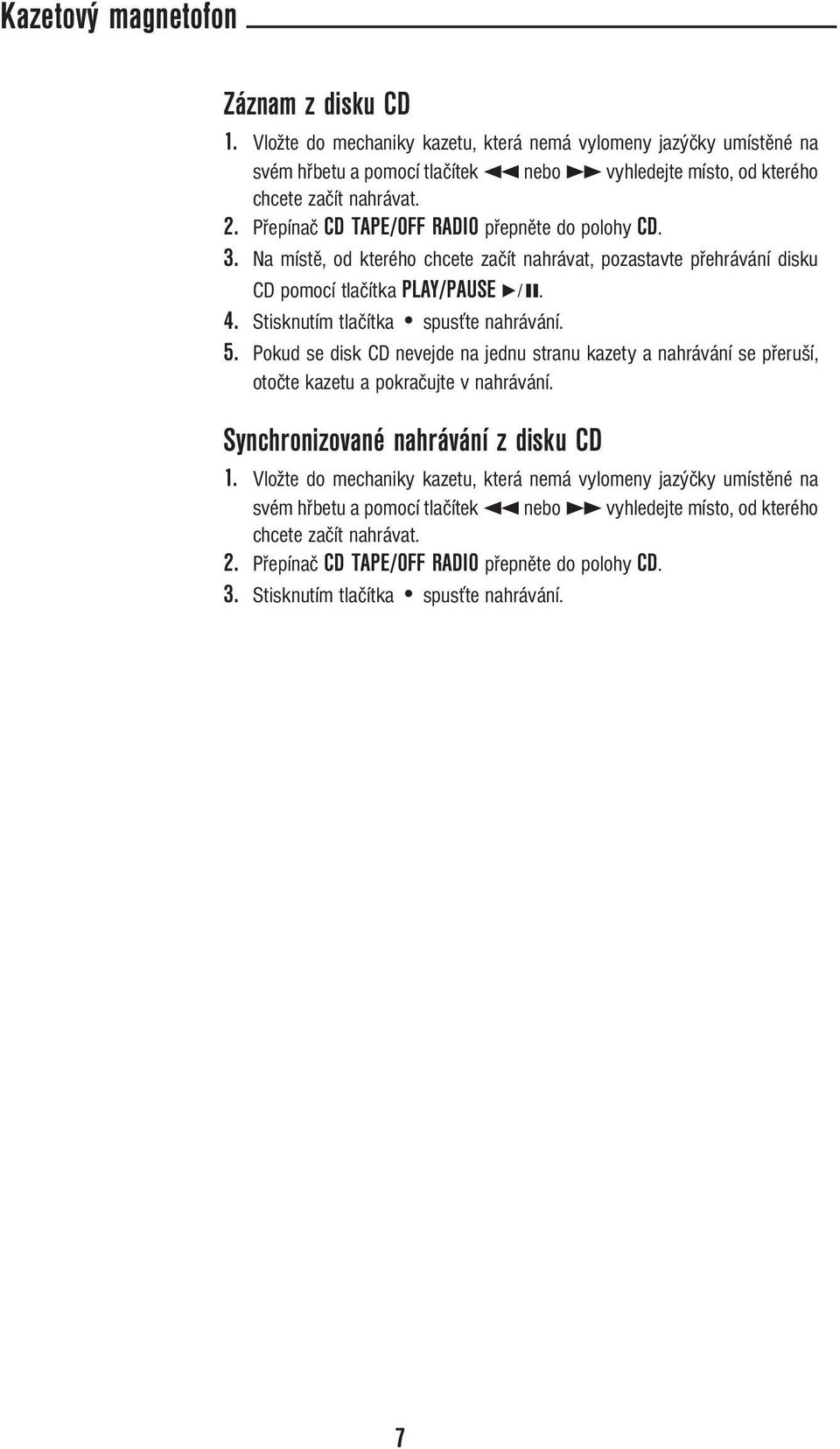

9 Kazetový magnetofon Záznam z disku CD 1. Vložte do mechaniky kazetu, která nemá vylomeny jazýčky umístěné na svém hřbetu a pomocí tlačítek 1 nebo vyhledejte místo, od kterého chcete začít nahrávat. 2. Přepínač CD TAPE/OFF RADIO přepněte do polohy CD. 3. Na místě, od kterého chcete začít nahrávat, pozastavte přehrávání disku CD pomocí tlačítka PLAY/PAUSE Stisknutím tlačítka spusťte nahrávání. 5. Pokud se disk CD nevejde na jednu stranu kazety a nahrávání se přeruší, otočte kazetu a pokračujte v nahrávání. Synchronizované nahrávání z disku CD 1. Vložte do mechaniky kazetu, která nemá vylomeny jazýčky umístěné na svém hřbetu a pomocí tlačítek 1 nebo vyhledejte místo, od kterého chcete začít nahrávat. 2. Přepínač CD TAPE/OFF RADIO přepněte do polohy CD. 3. Stisknutím tlačítka spusťte nahrávání. 7

10 Poznámky:

11

12 Vyrobilo Z STUDIO Zlín, 2004
