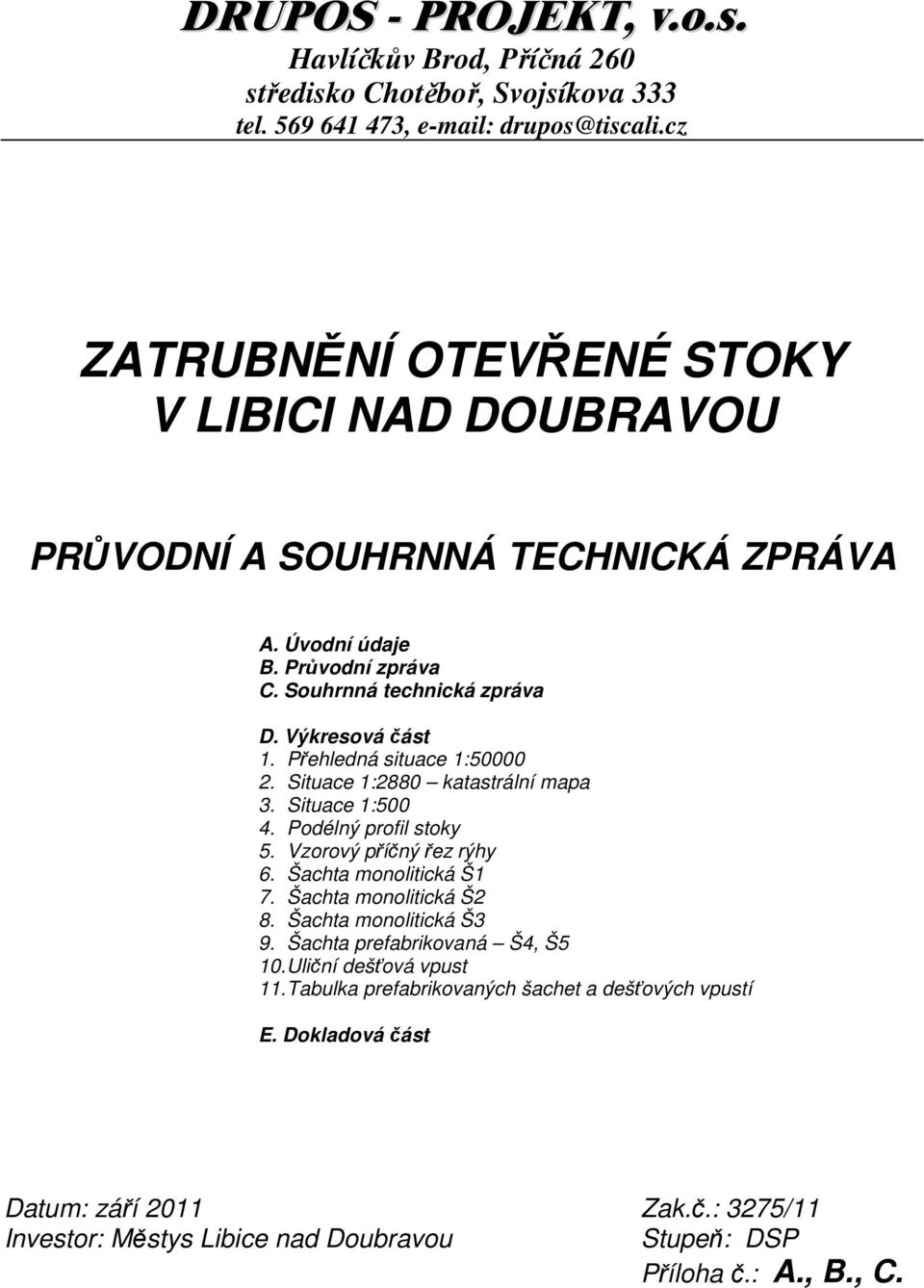

1 DRUPOS - PROJEKT, v.o.s. Havlíčkův Brod, Příčná 260 středisko Chotěboř, Svojsíkova 333 tel , drupos@tiscali.cz ZATRUBNĚNÍ OTEVŘENÉ STOKY V LIBICI NAD DOUBRAVOU PRŮVODNÍ A SOUHRNNÁ TECHNICKÁ ZPRÁVA A. Úvodní údaje B. Průvodní zpráva C. Souhrnná technická zpráva D. Výkresová část 1. Přehledná situace 1: Situace 1:2880 katastrální mapa 3. Situace 1: Podélný profil stoky 5. Vzorový příčný řez rýhy 6. Šachta monolitická Š1 7. Šachta monolitická Š2 8. Šachta monolitická Š3 9. Šachta prefabrikovaná Š4, Š5 10. Uliční dešťová vpust 11. Tabulka prefabrikovaných šachet a dešťových vpustí E. Dokladová část Datum: září 2011 Zak.č.: 3275/11 Investor: Městys Libice nad Doubravou Stupeň: DSP Příloha č.: A., B., C.

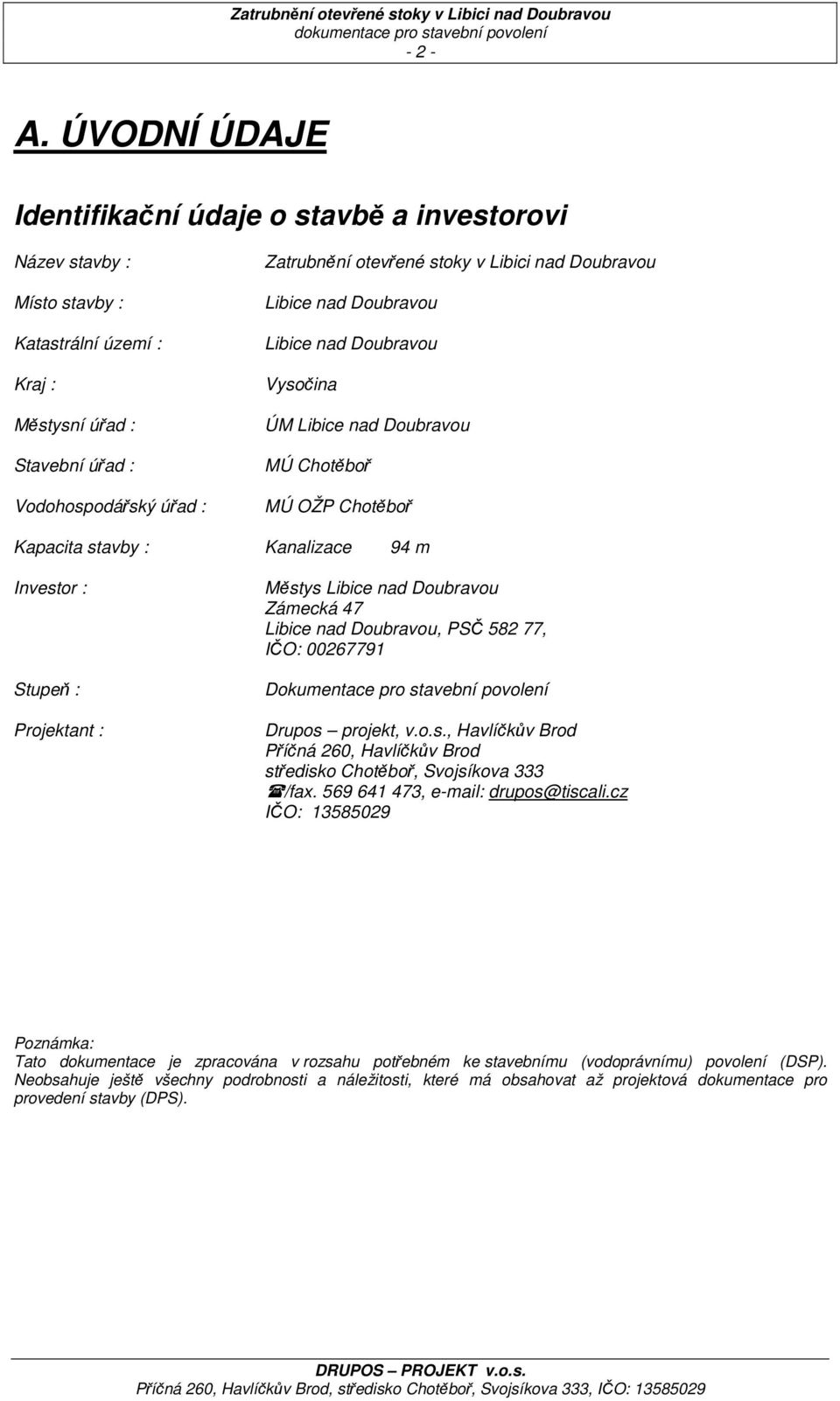

2 - 2 - A. ÚVODNÍ ÚDAJE Identifikační údaje o stavbě a investorovi Název stavby : Místo stavby : Katastrální území : Kraj : Městysní úřad : Stavební úřad : Vodohospodářský úřad : Zatrubnění otevřené stoky v Libici nad Doubravou Libice nad Doubravou Libice nad Doubravou Vysočina ÚM Libice nad Doubravou MÚ Chotěboř MÚ OŽP Chotěboř Kapacita stavby : Kanalizace 94 m Investor : Stupeň : Projektant : Městys Libice nad Doubravou Zámecká 47 Libice nad Doubravou, PSČ , IČO: Dokumentace pro stavební povolení Drupos projekt, v.o.s., Havlíčkův Brod Příčná 260, Havlíčkův Brod středisko Chotěboř, Svojsíkova 333 /fax , drupos@tiscali.cz IČO: Poznámka: Tato dokumentace je zpracována v rozsahu potřebném ke stavebnímu (vodoprávnímu) povolení (DSP). Neobsahuje ještě všechny podrobnosti a náležitosti, které má obsahovat až projektová dokumentace pro provedení stavby (DPS).

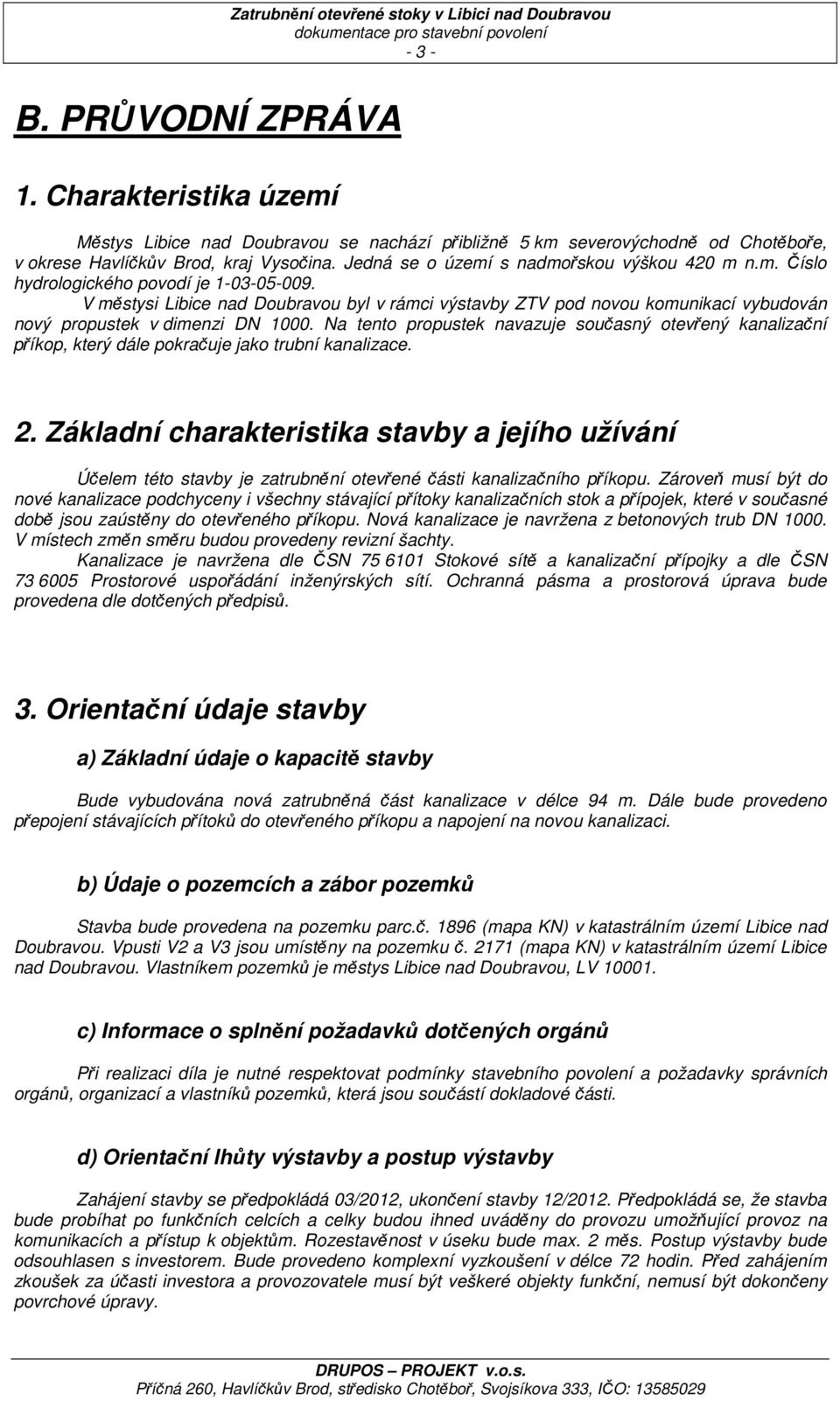

3 - 3 - B. PRŮVODNÍ ZPRÁVA 1. Charakteristika území Městys Libice nad Doubravou se nachází přibližně 5 km severovýchodně od Chotěboře, v okrese Havlíčkův Brod, kraj Vysočina. Jedná se o území s nadmořskou výškou 420 m n.m. Číslo hydrologického povodí je V městysi Libice nad Doubravou byl v rámci výstavby ZTV pod novou komunikací vybudován nový propustek v dimenzi DN Na tento propustek navazuje současný otevřený kanalizační příkop, který dále pokračuje jako trubní kanalizace. 2. Základní charakteristika stavby a jejího užívání Účelem této stavby je zatrubnění otevřené části kanalizačního příkopu. Zároveň musí být do nové kanalizace podchyceny i všechny stávající přítoky kanalizačních stok a přípojek, které v současné době jsou zaústěny do otevřeného příkopu. Nová kanalizace je navržena z betonových trub DN V místech změn směru budou provedeny revizní šachty. Kanalizace je navržena dle ČSN Stokové sítě a kanalizační přípojky a dle ČSN Prostorové uspořádání inženýrských sítí. Ochranná pásma a prostorová úprava bude provedena dle dotčených předpisů. 3. Orientační údaje stavby a) Základní údaje o kapacitě stavby Bude vybudována nová zatrubněná část kanalizace v délce 94 m. Dále bude provedeno přepojení stávajících přítoků do otevřeného příkopu a napojení na novou kanalizaci. b) Údaje o pozemcích a zábor pozemků Stavba bude provedena na pozemku parc.č (mapa KN) v katastrálním území Libice nad Doubravou. Vpusti V2 a V3 jsou umístěny na pozemku č (mapa KN) v katastrálním území Libice nad Doubravou. Vlastníkem pozemků je městys Libice nad Doubravou, LV c) Informace o splnění požadavků dotčených orgánů Při realizaci díla je nutné respektovat podmínky stavebního povolení a požadavky správních orgánů, organizací a vlastníků pozemků, která jsou součástí dokladové části. d) Orientační lhůty výstavby a postup výstavby Zahájení stavby se předpokládá 03/2012, ukončení stavby 12/2012. Předpokládá se, že stavba bude probíhat po funkčních celcích a celky budou ihned uváděny do provozu umožňující provoz na komunikacích a přístup k objektům. Rozestavěnost v úseku bude max. 2 měs. Postup výstavby bude odsouhlasen s investorem. Bude provedeno komplexní vyzkoušení v délce 72 hodin. Před zahájením zkoušek za účasti investora a provozovatele musí být veškeré objekty funkční, nemusí být dokončeny povrchové úpravy.

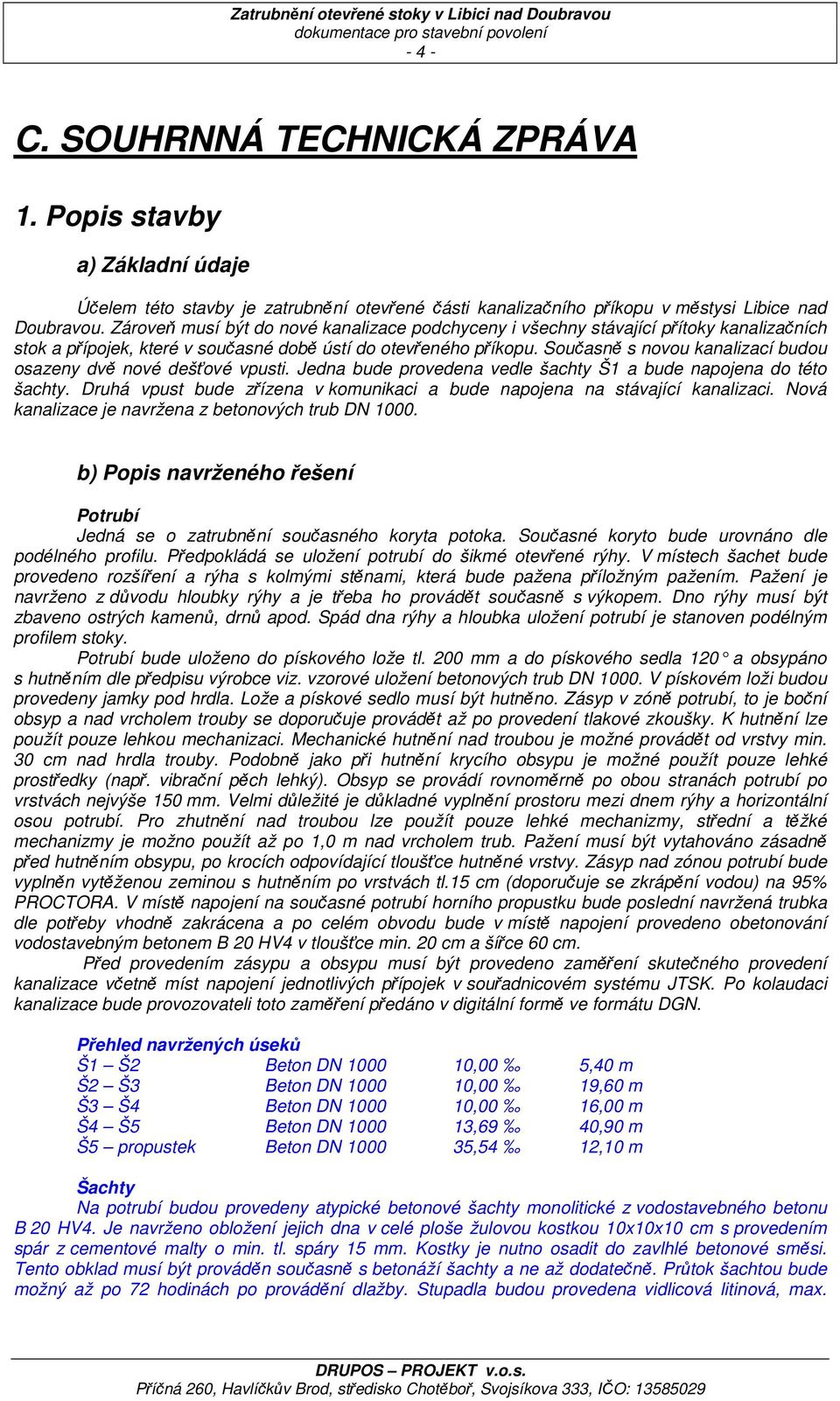

4 - 4 - C. SOUHRNNÁ TECHNICKÁ ZPRÁVA 1. Popis stavby a) Základní údaje Účelem této stavby je zatrubnění otevřené části kanalizačního příkopu v městysi Libice nad Doubravou. Zároveň musí být do nové kanalizace podchyceny i všechny stávající přítoky kanalizačních stok a přípojek, které v současné době ústí do otevřeného příkopu. Současně s novou kanalizací budou osazeny dvě nové dešťové vpusti. Jedna bude provedena vedle šachty Š1 a bude napojena do této šachty. Druhá vpust bude zřízena v komunikaci a bude napojena na stávající kanalizaci. Nová kanalizace je navržena z betonových trub DN b) Popis navrženého řešení Potrubí Jedná se o zatrubnění současného koryta potoka. Současné koryto bude urovnáno dle podélného profilu. Předpokládá se uložení potrubí do šikmé otevřené rýhy. V místech šachet bude provedeno rozšíření a rýha s kolmými stěnami, která bude pažena příložným pažením. Pažení je navrženo z důvodu hloubky rýhy a je třeba ho provádět současně s výkopem. Dno rýhy musí být zbaveno ostrých kamenů, drnů apod. Spád dna rýhy a hloubka uložení potrubí je stanoven podélným profilem stoky. Potrubí bude uloženo do pískového lože tl. 200 mm a do pískového sedla 120 a obsypáno s hutněním dle předpisu výrobce viz. vzorové uložení betonových trub DN V pískovém loži budou provedeny jamky pod hrdla. Lože a pískové sedlo musí být hutněno. Zásyp v zóně potrubí, to je boční obsyp a nad vrcholem trouby se doporučuje provádět až po provedení tlakové zkoušky. K hutnění lze použít pouze lehkou mechanizaci. Mechanické hutnění nad troubou je možné provádět od vrstvy min. 30 cm nad hrdla trouby. Podobně jako při hutnění krycího obsypu je možné použít pouze lehké prostředky (např. vibrační pěch lehký). Obsyp se provádí rovnoměrně po obou stranách potrubí po vrstvách nejvýše 150 mm. Velmi důležité je důkladné vyplnění prostoru mezi dnem rýhy a horizontální osou potrubí. Pro zhutnění nad troubou lze použít pouze lehké mechanizmy, střední a těžké mechanizmy je možno použít až po 1,0 m nad vrcholem trub. Pažení musí být vytahováno zásadně před hutněním obsypu, po krocích odpovídající tloušťce hutněné vrstvy. Zásyp nad zónou potrubí bude vyplněn vytěženou zeminou s hutněním po vrstvách tl.15 cm (doporučuje se zkrápění vodou) na 95% PROCTORA. V místě napojení na současné potrubí horního propustku bude poslední navržená trubka dle potřeby vhodně zakrácena a po celém obvodu bude v místě napojení provedeno obetonování vodostavebným betonem B 20 HV4 v tloušťce min. 20 cm a šířce 60 cm. Před provedením zásypu a obsypu musí být provedeno zaměření skutečného provedení kanalizace včetně míst napojení jednotlivých přípojek v souřadnicovém systému JTSK. Po kolaudaci kanalizace bude provozovateli toto zaměření předáno v digitální formě ve formátu DGN. Přehled navržených úseků Š1 Š2 Beton DN ,00 5,40 m Š2 Š3 Beton DN ,00 19,60 m Š3 Š4 Beton DN ,00 16,00 m Š4 Š5 Beton DN ,69 40,90 m Š5 propustek Beton DN ,54 12,10 m Šachty Na potrubí budou provedeny atypické betonové šachty monolitické z vodostavebného betonu B 20 HV4. Je navrženo obložení jejich dna v celé ploše žulovou kostkou 10x10x10 cm s provedením spár z cementové malty o min. tl. spáry 15 mm. Kostky je nutno osadit do zavlhlé betonové směsi. Tento obklad musí být prováděn současně s betonáží šachty a ne až dodatečně. Průtok šachtou bude možný až po 72 hodinách po provádění dlažby. Stupadla budou provedena vidlicová litinová, max.

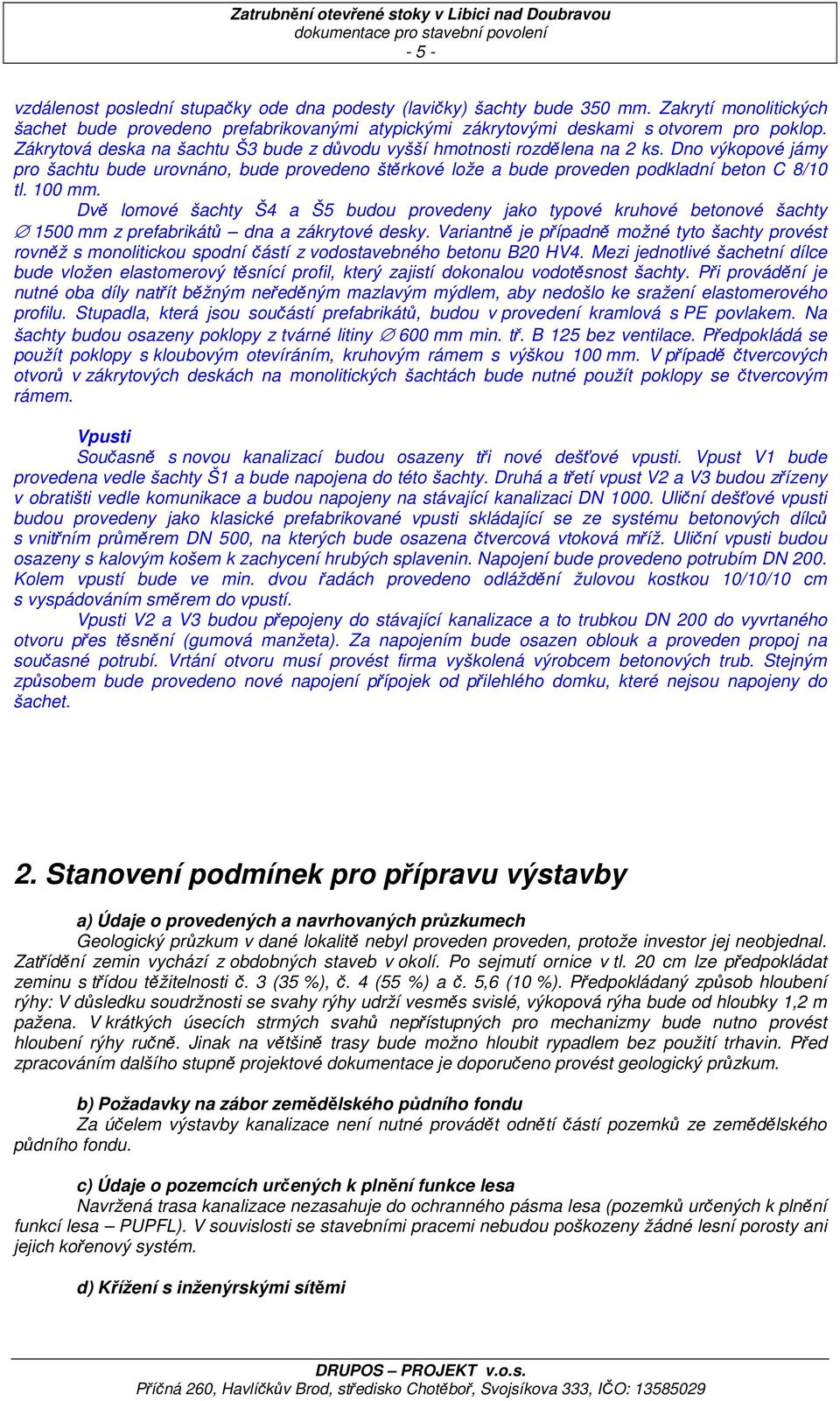

5 - 5 - vzdálenost poslední stupačky ode dna podesty (lavičky) šachty bude 350 mm. Zakrytí monolitických šachet bude provedeno prefabrikovanými atypickými zákrytovými deskami s otvorem pro poklop. Zákrytová deska na šachtu Š3 bude z důvodu vyšší hmotnosti rozdělena na 2 ks. Dno výkopové jámy pro šachtu bude urovnáno, bude provedeno štěrkové lože a bude proveden podkladní beton C 8/10 tl. 100 mm. Dvě lomové šachty Š4 a Š5 budou provedeny jako typové kruhové betonové šachty 1500 mm z prefabrikátů dna a zákrytové desky. Variantně je případně možné tyto šachty provést rovněž s monolitickou spodní částí z vodostavebného betonu B20 HV4. Mezi jednotlivé šachetní dílce bude vložen elastomerový těsnící profil, který zajistí dokonalou vodotěsnost šachty. Při provádění je nutné oba díly natřít běžným neředěným mazlavým mýdlem, aby nedošlo ke sražení elastomerového profilu. Stupadla, která jsou součástí prefabrikátů, budou v provedení kramlová s PE povlakem. Na šachty budou osazeny poklopy z tvárné litiny 600 mm min. tř. B 125 bez ventilace. Předpokládá se použít poklopy s kloubovým otevíráním, kruhovým rámem s výškou 100 mm. V případě čtvercových otvorů v zákrytových deskách na monolitických šachtách bude nutné použít poklopy se čtvercovým rámem. Vpusti Současně s novou kanalizací budou osazeny tři nové dešťové vpusti. Vpust V1 bude provedena vedle šachty Š1 a bude napojena do této šachty. Druhá a třetí vpust V2 a V3 budou zřízeny v obratišti vedle komunikace a budou napojeny na stávající kanalizaci DN Uliční dešťové vpusti budou provedeny jako klasické prefabrikované vpusti skládající se ze systému betonových dílců s vnitřním průměrem DN 500, na kterých bude osazena čtvercová vtoková mříž. Uliční vpusti budou osazeny s kalovým košem k zachycení hrubých splavenin. Napojení bude provedeno potrubím DN 200. Kolem vpustí bude ve min. dvou řadách provedeno odláždění žulovou kostkou 10/10/10 cm s vyspádováním směrem do vpustí. Vpusti V2 a V3 budou přepojeny do stávající kanalizace a to trubkou DN 200 do vyvrtaného otvoru přes těsnění (gumová manžeta). Za napojením bude osazen oblouk a proveden propoj na současné potrubí. Vrtání otvoru musí provést firma vyškolená výrobcem betonových trub. Stejným způsobem bude provedeno nové napojení přípojek od přilehlého domku, které nejsou napojeny do šachet. 2. Stanovení podmínek pro přípravu výstavby a) Údaje o provedených a navrhovaných průzkumech Geologický průzkum v dané lokalitě nebyl proveden proveden, protože investor jej neobjednal. Zatřídění zemin vychází z obdobných staveb v okolí. Po sejmutí ornice v tl. 20 cm lze předpokládat zeminu s třídou těžitelnosti č. 3 (35 %), č. 4 (55 %) a č. 5,6 (10 %). Předpokládaný způsob hloubení rýhy: V důsledku soudržnosti se svahy rýhy udrží vesměs svislé, výkopová rýha bude od hloubky 1,2 m pažena. V krátkých úsecích strmých svahů nepřístupných pro mechanizmy bude nutno provést hloubení rýhy ručně. Jinak na většině trasy bude možno hloubit rypadlem bez použití trhavin. Před zpracováním dalšího stupně projektové dokumentace je doporučeno provést geologický průzkum. b) Požadavky na zábor zemědělského půdního fondu Za účelem výstavby kanalizace není nutné provádět odnětí částí pozemků ze zemědělského půdního fondu. c) Údaje o pozemcích určených k plnění funkce lesa Navržená trasa kanalizace nezasahuje do ochranného pásma lesa (pozemků určených k plnění funkcí lesa PUPFL). V souvislosti se stavebními pracemi nebudou poškozeny žádné lesní porosty ani jejich kořenový systém. d) Křížení s inženýrskými sítěmi

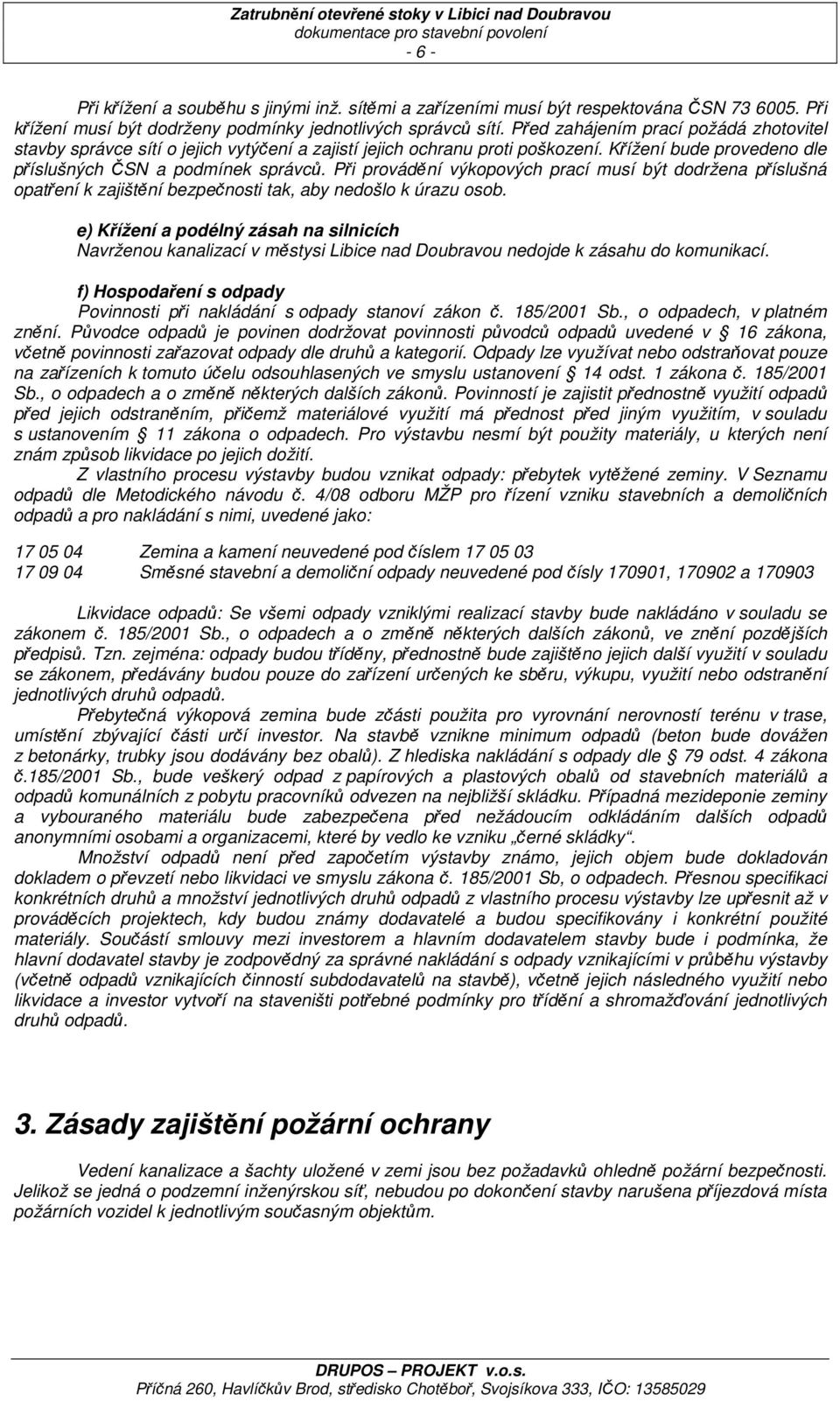

6 - 6 - Při křížení a souběhu s jinými inž. sítěmi a zařízeními musí být respektována ČSN Při křížení musí být dodrženy podmínky jednotlivých správců sítí. Před zahájením prací požádá zhotovitel stavby správce sítí o jejich vytýčení a zajistí jejich ochranu proti poškození. Křížení bude provedeno dle příslušných ČSN a podmínek správců. Při provádění výkopových prací musí být dodržena příslušná opatření k zajištění bezpečnosti tak, aby nedošlo k úrazu osob. e) Křížení a podélný zásah na silnicích Navrženou kanalizací v městysi Libice nad Doubravou nedojde k zásahu do komunikací. f) Hospodaření s odpady Povinnosti při nakládání s odpady stanoví zákon č. 185/2001 Sb., o odpadech, v platném znění. Původce odpadů je povinen dodržovat povinnosti původců odpadů uvedené v 16 zákona, včetně povinnosti zařazovat odpady dle druhů a kategorií. Odpady lze využívat nebo odstraňovat pouze na zařízeních k tomuto účelu odsouhlasených ve smyslu ustanovení 14 odst. 1 zákona č. 185/2001 Sb., o odpadech a o změně některých dalších zákonů. Povinností je zajistit přednostně využití odpadů před jejich odstraněním, přičemž materiálové využití má přednost před jiným využitím, v souladu s ustanovením 11 zákona o odpadech. Pro výstavbu nesmí být použity materiály, u kterých není znám způsob likvidace po jejich dožití. Z vlastního procesu výstavby budou vznikat odpady: přebytek vytěžené zeminy. V Seznamu odpadů dle Metodického návodu č. 4/08 odboru MŽP pro řízení vzniku stavebních a demoličních odpadů a pro nakládání s nimi, uvedené jako: Zemina a kamení neuvedené pod číslem Směsné stavební a demoliční odpady neuvedené pod čísly , a Likvidace odpadů: Se všemi odpady vzniklými realizací stavby bude nakládáno v souladu se zákonem č. 185/2001 Sb., o odpadech a o změně některých dalších zákonů, ve znění pozdějších předpisů. Tzn. zejména: odpady budou tříděny, přednostně bude zajištěno jejich další využití v souladu se zákonem, předávány budou pouze do zařízení určených ke sběru, výkupu, využití nebo odstranění jednotlivých druhů odpadů. Přebytečná výkopová zemina bude zčásti použita pro vyrovnání nerovností terénu v trase, umístění zbývající části určí investor. Na stavbě vznikne minimum odpadů (beton bude dovážen z betonárky, trubky jsou dodávány bez obalů). Z hlediska nakládání s odpady dle 79 odst. 4 zákona č.185/2001 Sb., bude veškerý odpad z papírových a plastových obalů od stavebních materiálů a odpadů komunálních z pobytu pracovníků odvezen na nejbližší skládku. Případná mezideponie zeminy a vybouraného materiálu bude zabezpečena před nežádoucím odkládáním dalších odpadů anonymními osobami a organizacemi, které by vedlo ke vzniku černé skládky. Množství odpadů není před započetím výstavby známo, jejich objem bude dokladován dokladem o převzetí nebo likvidaci ve smyslu zákona č. 185/2001 Sb, o odpadech. Přesnou specifikaci konkrétních druhů a množství jednotlivých druhů odpadů z vlastního procesu výstavby lze upřesnit až v prováděcích projektech, kdy budou známy dodavatelé a budou specifikovány i konkrétní použité materiály. Součástí smlouvy mezi investorem a hlavním dodavatelem stavby bude i podmínka, že hlavní dodavatel stavby je zodpovědný za správné nakládání s odpady vznikajícími v průběhu výstavby (včetně odpadů vznikajících činností subdodavatelů na stavbě), včetně jejich následného využití nebo likvidace a investor vytvoří na staveništi potřebné podmínky pro třídění a shromažďování jednotlivých druhů odpadů. 3. Zásady zajištění požární ochrany Vedení kanalizace a šachty uložené v zemi jsou bez požadavků ohledně požární bezpečnosti. Jelikož se jedná o podzemní inženýrskou síť, nebudou po dokončení stavby narušena příjezdová místa požárních vozidel k jednotlivým současným objektům.

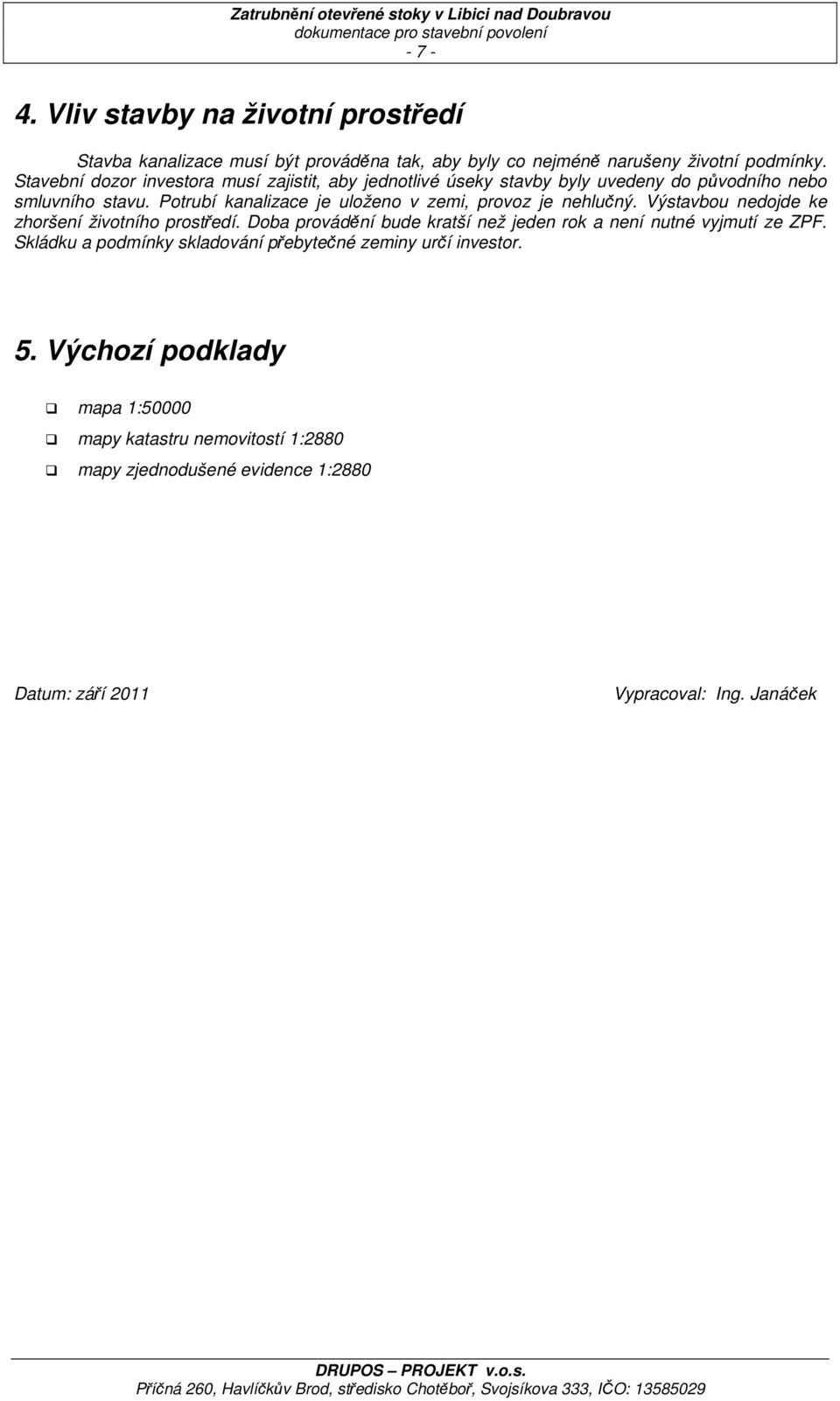

7 Vliv stavby na životní prostředí Stavba kanalizace musí být prováděna tak, aby byly co nejméně narušeny životní podmínky. Stavební dozor investora musí zajistit, aby jednotlivé úseky stavby byly uvedeny do původního nebo smluvního stavu. Potrubí kanalizace je uloženo v zemi, provoz je nehlučný. Výstavbou nedojde ke zhoršení životního prostředí. Doba provádění bude kratší než jeden rok a není nutné vyjmutí ze ZPF. Skládku a podmínky skladování přebytečné zeminy určí investor. 5. Výchozí podklady mapa 1:50000 mapy katastru nemovitostí 1:2880 mapy zjednodušené evidence 1:2880 Datum: září 2011 Vypracoval: Ing. Janáček
