1 OBAH : A. PRŮVODNÍ ZPRÁVA B. OUHRNNÁ TECHNICKÁ ZPRÁVA C. ITUACE C.1. Přehledná mapa 1 : C.2. Mapa katastru nemovitosti 1 : C.3. Podrobná situace tůň I. 1 : 200 C.4. Podrobná situace tůň II. a III. 1 : 200 D. DOKLADOVÁ ČÁT E. ZÁADY ORGANIZACE TAVBY F. DOKUMENTACE TAVEBNÍCH OBJEKTŮ F.1. TECHNICKÁ ZPRÁVA F.2. VÝKREOVÁ ČÁT F.2.1. Podélný profil zdržemi tůní č. I., II. a III. 1 : 500/100 F.2.2. Vzorové řezy hrázemi 1 : 100 F.2.3. Podélný profil hrází tůně I. 1:100/100 F.2.4. Příčné řezy hrází tůně I. 1:100 F.2.5. Bezpečnostní přeliv tůně I. 1:100 F.2.6. Podélný profil hrází tůně II. 1:100/100 F.2.7. Příčné řezy hrází tůně II. 1:100 F.2.8. Bezpečnostní přeliv tůně II. 1:100 F.2.9. Podélný profil hrází tůně III. 1:100/100 F Příčné řezy hrází tůně III. 1:100 F Bezpečnostní přeliv tůně III. 1:100 F Vzorový řez korytem a zdrží 1 : 100 F Příčné řezy zdržemi 1 : 100 F Vytyčovací schéma F Tabulka kubatur - zdrž F Tabulka kubatur - tůň I F Tabulka kubatur - tůň II F Tabulka kubatur - tůň III G. GEOLOGICKÝ PRŮZKUM neobsahuje H. NÁKLADOVÁ ČÁT

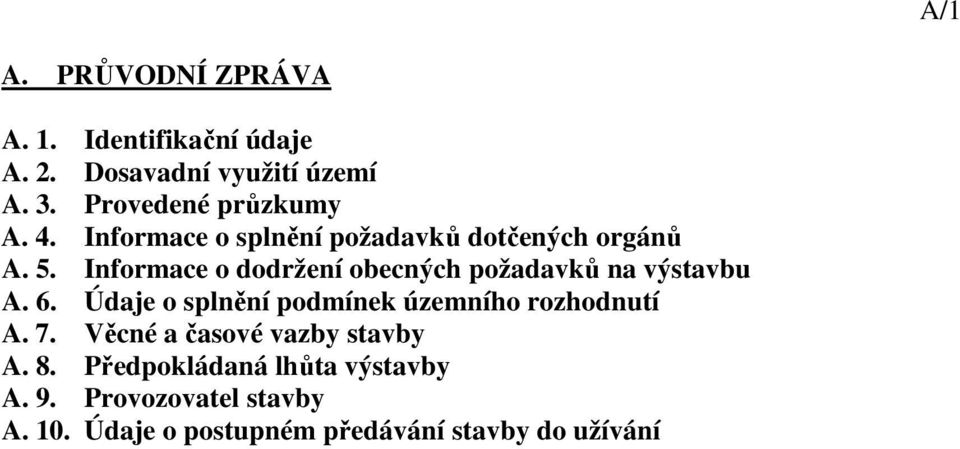

2 A/1 A. PRŮVODNÍ ZPRÁVA A. 1. Identifikační údaje A. 2. Dosavadní využití území A. 3. Provedené průzkumy A. 4. Informace o splnění požadavků dotčených orgánů A. 5. Informace o dodržení obecných požadavků na výstavbu A. 6. Údaje o splnění podmínek územního rozhodnutí A. 7. Věcné a časové vazby stavby A. 8. Předpokládaná lhůta výstavby A. 9. Provozovatel stavby A. 10. Údaje o postupném předávání stavby do užívání

3 A/2 A. 1. Identifikační údaje stavby Název stavby : Revitalizace vodních tůní tudýnky Investor: : Vojenské lesy a statky ČR, s.p. divize Plumlov, Lesnická 463, Plumlov Místo stavby : Vojenský újezd Březina - k.ú. Doubrava u Březiny Katastrální území : k. ú. Doubrava u Březiny Pověřený úřad s rozšířenou pravomocí : Vyškov Kraj : Jihomoravský Projektant : Agroprojekce Litomyšl, s. r. o. Rokycanova 114/IV, Vysoké Mýto IČO tatutární zástupce : Ing. Jakoubek Jaroslav, jednatel společnosti Zhotovitel stavby : bude upřesněn zadávacím řízením veřejná obchodní soutěž Předpokládaná realizace :

4 A/3 A. 2. Základní údaje A Údaje o projektovaných kapacitách Projektová dokumentace řeší revitalizaci vodních tůní v údolnici lesního komplexu k.ú. Doubrava u Březiny nedaleko obce tudnice. Tůně se nacházejí v hydrologickém povodí Velké Hané č v profilu metrů nad zaústěním. Údolnice je v současné době částečně hrazena rozbořenými hrázemi. Tři hráze budou obnoveny. Nad zátopou první hráze bude vytvořeno přírodě blízké koryto. Levý břeh je tvořen stávající lesní odvozní cestou. Parametry tůní: Jednotlivé tůně budou plně průtočné skrze průtočné profily bezpečnostních přelivů. Bezpečnostní přelivy jsou dimenzovány na hladinu Q 100. Průtok je neovladatelný. Tůň I. Kóta koruny hráze 99,75 (výškový systém místní) Délka koruny hráze 21,50 m Šířka koruny hráze 3,0 m Kóta bezpečnostního přelivu 98,80 Kóta trvalého nadržení 98,80 Zatopená plocha při normální hladině 417 m 2 Objem nádrže při normální hladině 505 m 3 Kóta hladiny při průchodu Q ,42 Zatopená plocha při průchodu Q m 2 Objem nádrže při průchodu Q m 3 Tůň II. Kóta koruny hráze 106,05 (výškový systém místní) Délka koruny hráze 34,30 m Šířka koruny hráze 3,0 m Kóta bezpečnostního přelivu 105,30 Kóta trvalého nadržení 105,30 Zatopená plocha při normální hladině 475 m 2 Objem nádrže při normální hladině 241 m 3 Kóta hladiny při průchodu Q ,80 Zatopená plocha při průchodu Q m 2 Objem nádrže při průchodu Q m 3

5 A/4 Tůň III. Kóta koruny hráze 111,60 (výškový systém místní) Délka koruny hráze 28,80 m Šířka koruny hráze 4,0 m Kóta bezpečnostního přelivu 110,80 Kóta trvalého nadržení 110,80 Zatopená plocha při normální hladině 444 m 2 Objem nádrže při normální hladině 272 m 3 Kóta hladiny při průchodu Q ,30 Zatopená plocha při průchodu Q m 2 Objem nádrže při průchodu Q m 3 A Údaje o dosavadním využití území a zastavěnosti tavební pozemek se nachází v Jihomoravském kraji v k.ú. Doubrava u Březiny nedaleko obce tudnice. Tůně jsou umístěny v úzké údolnici uprostřed lesního komplexu. taveniště je vzdáleno cca 2 km od prvního obytného obydlí. tavba se nachází na území Vojenského újezdu Březina, kde platí zvláštní režim pohybu veškerých osob. V údolnici byly v minulosti vybudovány čtyři hráze. V současnosti jsou všechny hráze provaleny a celé území pomalu podléhá renaturačním procesům. A Údaje o majetkoprávních vztazích taveniště leží na níže uvedené parcele Parcela č. 140 Vlastník: Česká republika, Vojenské lesy a statky ČR, s.p., Pod Juliskou 1621/5, Praha, Dejvice, KÚ: Doubrava u Březiny Výměra: m 2 Způsob využití: les jiný než hospodářský Druh pozemku: lesní pozemek BPEJ: - Číslo LV: 4 Zábor: 5985m 2

6 ousední pozemky Parcela č. 139 Vlastník: Česká republika, Vojenské lesy a statky ČR, s.p., Pod Juliskou 1621/5, Praha, Dejvice, KÚ: Doubrava u Březiny Výměra: 6690 m 2 Způsob využití: ostatní komunikace Druh pozemku: ostatní pozemek BPEJ: - Číslo LV: 4 A/5 Parcela č. 122/1 Vlastník: Česká republika, Vojenské lesy a statky ČR, s.p., Pod Juliskou 1621/5, Praha, Dejvice, KÚ: Doubrava u Březiny Výměra: m 2 Způsob využití: les jiný než hospodářský Druh pozemku: lesní pozemek BPEJ: - A.3. Provedené průzkumy Návrh opatření vychází z terénního šetření a znalostí získaných při projektování obdobných objektů. A. 4. Informace o splnění požadavků dotčených orgánů Při vypracování projektové dokumentace byly všechny připomínky dotčených organizací zapracovány. tavba se nachází na území Vojenského újezdu Březina. Povodí Moravy, s.p. Brno - souhlasí se stavbou (D.2) Vojenský lesní úřad, Praha - souhlasí se stavbou (D.3) Vojenské lesy a statky, Plumlov - souhlasí se stavbou (D.4) A.5. Informace o dodržení obecných požadavků na výstavbu V PD jsou splněny veškeré podmínky vyhl. č. 268/2009 sb. - Vyhláška o technických požadavcích na stavbu. Z hlediska bezpečnosti práce je třeba dodržet při provádění stavebních prací všechny platné státní normy, vyhlášky a bezpečnostní nařízení pro osoby pracující v blízkosti elektrického zařízení pod napětím. Dále dodržovat hygienické zásady a dohlížet na používání ochranných pomůcek.

7 A/6 Bezpečnost práce ve stavebnictví řeší především zákon číslo 363/2005 b. Českého úřadu bezpečnosti práce a Českého báňského úřadu v platném znění o bezpečnosti práce a technickém zařízení při stavebních pracích, dále pak nařízení vlády č. 362/2005 b. o bližších požadavcích na bezpečnost a ochranu zdraví při práci na pracovištích s nebezpečím pádu z výšky nebo do hloubky v platném znění, dále zákon č. 309/2006 b. k zajištění dalších podmínek bezpečnosti a ochrany zdraví při práci v pracovněprávních vztazích a o zajištění bezpečnosti a ochrany zdraví při činnosti nebo poskytování služeb mimo pracovněprávní vztahy (zákon o zajištění dalších podmínek bezpečnosti a ochrany zdraví při práci) v platném znění, zákon č. 591/2006 o bližších minimálních požadavcích na bezpečnost a ochranu zdraví při práci na staveništích. Při práci je dále nutno respektovat platný zákoník práce číslo 262/2006 b. V platném znění a platné podnikové předpisy. Pracovníci musí být pravidelně proškolování z bezpečnostních předpisů a po zdravotní stránce musí být prokazatelně schopni vykonávat práce ve stavebnictví. Pro zabezpečení ochrany zdraví je nutno především provádět tyto opatření : - technická prevence (el. instalace, strojní zařízení, skladové prostory) - úroveň pracovního prostředí (pořádek na pracovišti, přístupové cesty, osvětlení) - hyg. a soc. zařízení (lékárna první pomoci, prevence) - poskytnutí ochranných prostředků (přilby, ochranný oděv, pracovní boty, ochranné brýle) - zamezení přístupu nepovolaným osobám na staveniště - požární prevence A.6. Údaje o splnění podmínek územního rozhodnutí tavba splňuje podmínky územního rozhodnutí. A.7. Věcné a časové vazby stavby Z důvodu potřeby převádění vody při vrstvení hrází a z důvodů minimalizace nákladů stavby bude vhodné výstavbu směřovat do klimaticky suché části roku. Vzhledem k výskytu staveniště v lesním komplexu, by bylo dobré respektovat hnízdní periodu ptactva a výstavbu do tohoto období nesměřovat. Další věcné a časové vazby vyplynou v průběhu realizace prací ze zvláštního režimu Vojenského újezdu Březina, kde platí zvláštní režim pohybu veškerých osob. A. 8. Předpokládaná lhůta výstavby tavba by měla být prováděna v průběhu roku A. 9. Provozovatel stavby Provozovatelem stavby bude investor Vojenské lesy a statky ČR, s.p.divize Plumlov, Lesnická 463, Plumlov. A.10. Údaje o postupném předávání části stavby do užívání Vzhledem k charakteru stavby budou uváděna do provozu prakticky okamžitě.

8 B/1 B. OUHRNNÁ TECHNICKÁ ZPRÁVA B. 1. Charakteristika území stavby B. 2. Mechanická odolnost a stabilita B. 3. Požární bezpečnost B. 4. Hygiena, ochrana zdraví a životního prostředí B. 5. Bezpečnost při užívání B. 6. Ochrana proti hluku B. 7. Úspora energie a ochrana tepla B. 8. Řešení přístupu pro osoby s omezenou schopností pohybu B. 9. Ochrana stavby před škodlivými vlivy B. 10. Ochrana obyvatelstva B. 11. Inženýrské objekty B. 12. Výrobní a nevýrobní technologická zařízení staveb

9 B/2 B. 1. Charakteristika území stavby B.1.1. Zhodnocení staveniště tavební pozemek se nachází v Jihomoravském kraji v k.ú. Doubrava u Březiny nedaleko obce tudnice. Tůně jsou umístěny v úzké údolnici uprostřed lesního komplexu. tavba se nachází na území Vojenského újezdu Březina, kde platí zvláštní režim pohybu veškerých osob. V údolnici byly v minulosti vybudovány čtyři hráze. V současnosti jsou všechny hráze provaleny a celé území pomalu podléhá renaturačním procesům. taveniště začíná být značně porostlé náletovou vegetací. Vlastní přístup je dobře zajištěn stávající lesní odvozní cestou. Vzhledem k úzké údolnici a nezpevněné komunikaci by mohl nastat problém průchodnosti pro mechanizaci v období s nadměrným srážkovým úhrnem. Nadmořská výška se pohybuje v rozmezí 501 m. n. m m. n. m. B.1.2. Urbanistické a architektonické řešení stavby Revitalizace vodních tůní tudýnky je vyvolána požadavkem investora obnovit přírodě blízkým způsobem retenční kapacitu údolnice a podpořit biologický potenciál stanoviště. Hráze budou navršeny místní zeminou s příhodnými sklony vzdušného a návodního líce. Bezpečnostní přelivy budou stabilizovány z přírodního kamene. Architektonické řešení stavby bude ovlivněno místními poměry, ekonomickou stránkou a především funkčností a trvalostí stavby. B.1.3. Technické řešení Jednotlivé tůně budou plně průtočné skrze průtočné profily bezpečnostních přelivů. Bezpečnostní přelivy jsou dimenzovány na hladinu Q 100. Průtok je neovladatelný. O - 01 Tůň I. Kóta koruny hráze 99,75 (výškový systém místní) Délka koruny hráze 21,50 m Šířka koruny hráze 3,0 m Kóta bezpečnostního přelivu 98,80 Kóta trvalého nadržení 98,80 Zatopená plocha při normální hladině 417 m 2 Objem nádrže při normální hladině 505 m 3 Kóta hladiny při průchodu Q ,42 Zatopená plocha při průchodu Q m 2 Objem nádrže při průchodu Q m 3 Těleso hráze bude provedeno jako homogenní, hráz bude nasypána z původního materiálů tělesa hráze, který se nachází na místě samém. Jelikož se jedná o tůň nebude budován žádný výpustný objekt ani žádné zařízení k regulaci průtoku, tudíž hladina bude neovladatelná. Šíře hráze v koruně je 3 m. Bezpečnostní přeliv bude na kótě 98,80 a šířka 10 m. Bezpečnostní přeliv je navržen obdélníkového průřezu, kde postranní stěny budou z kamene uloženého na cementovou maltu.

10 B/3 Průtočné pole a skluz bude proveden jako zdrsněný. Bezpečnostní přeliv bude zajištěn jak na návodní, tak na vzdušné straně železobetonovými prahy. kluz bude stabilizován příčnou kamennou zdí. Na výtoku bude vybudován vývar zpevněný kamenným záhozem zrna 200 kg. Vývar bude zajištěn kamenným prahem. vahy hráze jsou provedeny ve sklonu 1 : 2 vzdušný a 1 : 3,3 návodní. Koruna hráze a vzdušný svah bude ohumusován v tl. 0,25 m. Návodní svah bude opevněn kamenným záhozem zrna 40 kg od koruny až na kótu - 0,8 m pod kótu trvalé hladiny. Zdrž bude nejprve zbavena náletových dřevin a posléze vyhloubena dle příčných řezů se sklony svahů 1:1,5-1:2,5. Nad trvalou zátopu tůně I. až po hráz tůně II. bude provedeno odtěžení zeminy dle příčných řezů a vytvořena kyneta. Kyneta nebude stabilizována, počítá se s její proměnlivostí. O - 02 Tůň II. Kóta koruny hráze 106,05 (výškový systém místní) Délka koruny hráze 34,30 m Šířka koruny hráze 3,0 m Kóta bezpečnostního přelivu 105,30 Kóta trvalého nadržení 105,30 Zatopená plocha při normální hladině 475 m 2 Objem nádrže při normální hladině 241 m 3 Kóta hladiny při průchodu Q ,80 Zatopená plocha při průchodu Q m 2 Objem nádrže při průchodu Q m 3 Těleso hráze bude provedeno jako homogenní, hráz bude nasypána z původního materiálů tělesa hráze, který se nachází na místě samém. Jelikož se jedná o tůň nebude budován žádný výpustný objekt ani žádné zařízení k regulaci průtoku, tudíž hladina bude neovladatelná. Šíře hráze v koruně je 3 m. Bezpečnostní přeliv bude na kótě 105,30 a šířka 14 m. Bezpečnostní přeliv je navržen obdélníkového průřezu, kde postranní stěny budou z kamene uloženého na cementu maltu. Průtočné pole a skluz bude stabilizován kamennou dlažbou do betonu. Bezpečnostní přeliv bude zajištěn jak na návodní, tak na vzdušné straně železobenonovými prahy. kluz bude stabilizován příčnou kamennou zdí. Na výtoku bude vybudován vývar zpevněný kamenným záhozem zrna 200 kg. Vývar bude zajištěn kamenným prahem. vahy hráze jsou provedeny ve sklonu 1 : 2 vzdušný a 1 : 3,3 návodní. Koruna hráze a vzdušný svah bude ohumusován v tl. 0,25 m. Návodní svah bude opevněn kamenným záhozem zrna 40 kg od koruny až na kótu - 0,8 m pod kótu trvalé hladiny. Zdrž bude nejprve zbavena náletových dřevin a posléze vyhloubena dle příčných řezů se sklony svahů 1:1,5-1:2,5.

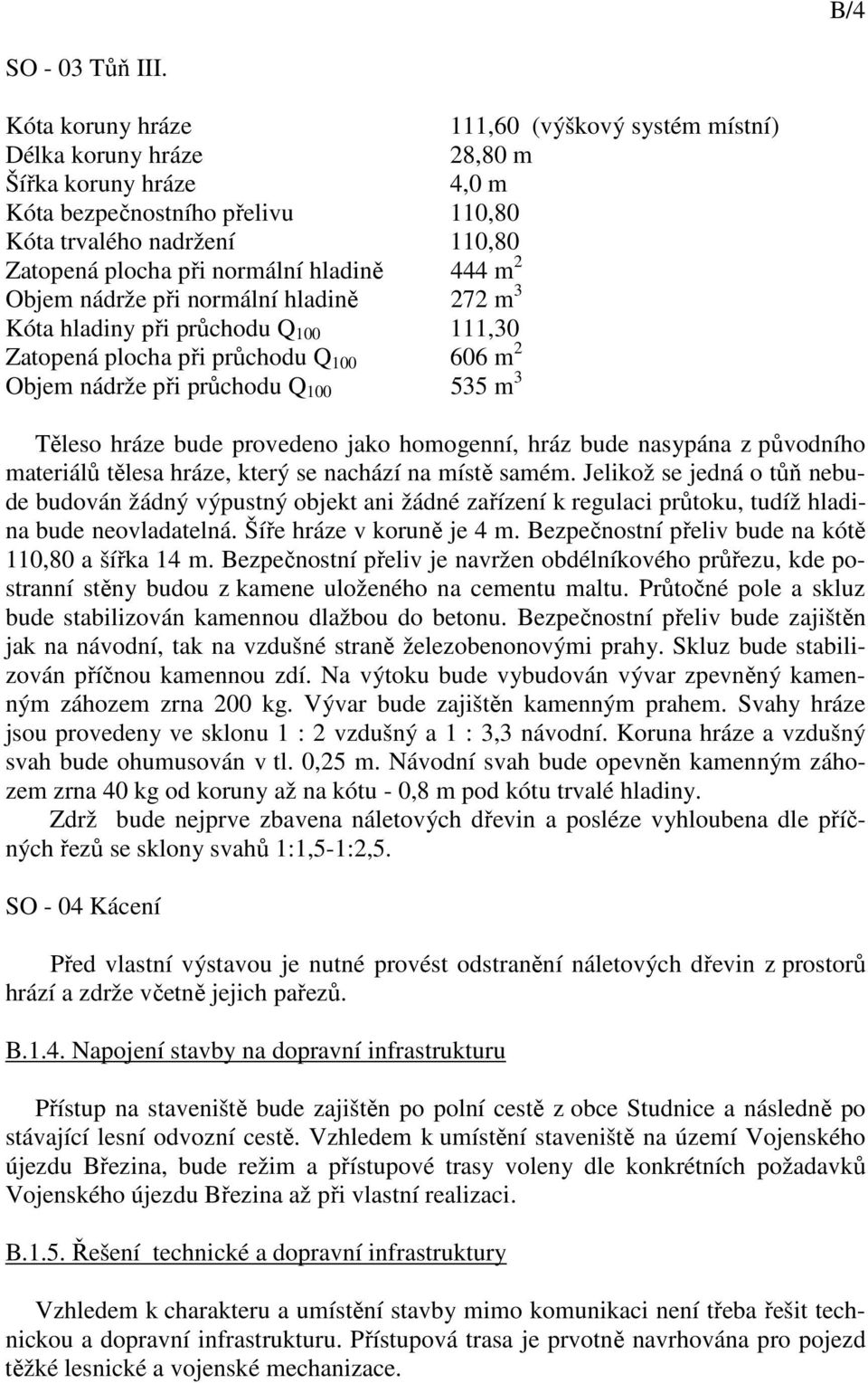

11 B/4 O - 03 Tůň III. Kóta koruny hráze 111,60 (výškový systém místní) Délka koruny hráze 28,80 m Šířka koruny hráze 4,0 m Kóta bezpečnostního přelivu 110,80 Kóta trvalého nadržení 110,80 Zatopená plocha při normální hladině 444 m 2 Objem nádrže při normální hladině 272 m 3 Kóta hladiny při průchodu Q ,30 Zatopená plocha při průchodu Q m 2 Objem nádrže při průchodu Q m 3 Těleso hráze bude provedeno jako homogenní, hráz bude nasypána z původního materiálů tělesa hráze, který se nachází na místě samém. Jelikož se jedná o tůň nebude budován žádný výpustný objekt ani žádné zařízení k regulaci průtoku, tudíž hladina bude neovladatelná. Šíře hráze v koruně je 4 m. Bezpečnostní přeliv bude na kótě 110,80 a šířka 14 m. Bezpečnostní přeliv je navržen obdélníkového průřezu, kde postranní stěny budou z kamene uloženého na cementu maltu. Průtočné pole a skluz bude stabilizován kamennou dlažbou do betonu. Bezpečnostní přeliv bude zajištěn jak na návodní, tak na vzdušné straně železobenonovými prahy. kluz bude stabilizován příčnou kamennou zdí. Na výtoku bude vybudován vývar zpevněný kamenným záhozem zrna 200 kg. Vývar bude zajištěn kamenným prahem. vahy hráze jsou provedeny ve sklonu 1 : 2 vzdušný a 1 : 3,3 návodní. Koruna hráze a vzdušný svah bude ohumusován v tl. 0,25 m. Návodní svah bude opevněn kamenným záhozem zrna 40 kg od koruny až na kótu - 0,8 m pod kótu trvalé hladiny. Zdrž bude nejprve zbavena náletových dřevin a posléze vyhloubena dle příčných řezů se sklony svahů 1:1,5-1:2,5. O - 04 Kácení Před vlastní výstavou je nutné provést odstranění náletových dřevin z prostorů hrází a zdrže včetně jejich pařezů. B.1.4. Napojení stavby na dopravní infrastrukturu Přístup na staveniště bude zajištěn po polní cestě z obce tudnice a následně po stávající lesní odvozní cestě. Vzhledem k umístění staveniště na území Vojenského újezdu Březina, bude režim a přístupové trasy voleny dle konkrétních požadavků Vojenského újezdu Březina až při vlastní realizaci. B.1.5. Řešení technické a dopravní infrastruktury Vzhledem k charakteru a umístění stavby mimo komunikaci není třeba řešit technickou a dopravní infrastrukturu. Přístupová trasa je prvotně navrhována pro pojezd těžké lesnické a vojenské mechanizace.

12 B/5 B.1.6. Vliv stavby na životní prostředí a řešení jeho ochrany Revitalizace vodních tůní tudýnky je vyvolána požadavkem investora obnovit přírodě blízkým způsobem retenční kapacitu údolnice a podpořit biologický potenciál stanoviště. Hráze budou navršeny místní zeminou s příhodnými sklony vzdušného a návodního líce. Bezpečnostní přelivy budou stabilizovány z přírodního kamene. Vzdušný svah a koruny hráze budou ohumusovány. Na hranici trvalé zátopy vznikne litorální pásmo. Nad zátopou první tůně bude zrevitalizováno koryto. Kyneta nebude stabilizována, bude počítáno s její postupnou proměnlivostí. Vytvořením trvalé zátopy a litorálního pásma dojde k vytvoření nových pobytových příležitostí a k rozvoji fauny a flóry. B.1.7. Řešení bezbariérového užívání navazujících veřejných přístupných ploch a komunikací Vzhledem k charakteru stavby je řešení bezbariérového užívání bezpředmětné. B.1.8. Podklady a měření Pro zpracování projektu stavby Revitalizace vodních tůní tudýnky byly použity následující podklady : - Mapy 1 : , 1 : Tachymetrické zaměření terénu Agroprojekcí Litomyšl s.r.o. v říjnu 2011 s vynesením do mapy 1 : Požadavky zadavatele během projednávání tužkového řešení - Příslušné ČN , ČN , TNV B.1.9. Údaje o podkladech pro vytýčení stavby Prostorové vytyčení tavba bude vytyčena dle. přílohy č. C.3. a C.4. ouřadnicový systém místní. Výškové vytyčení: Výškově bude stavba provedena dle přílohy č. C.3. a C.4 Výškový systém místní. Geodetické nivelační údaje z nichž měření vychází jsou uvedeny v výše situacích. B Členění stavby na jednotlivé stavební objekty O - 01 Tůň I. O - 02 Tůň II. O - 03 Tůň III. O - 04 Kácení

13 B/6 B Vliv stavby na okolní pozemky tavba je navržena tak, aby nedošlo během jejího provádění a po jejím dokončení k narušení stávajícího stavu prostředí mimo parcely přímo dotčené. Po dobu realizace dojde k dočasnému zvýšení provozu motorových vozidel po vyhrazených příjezdových plochách. B Způsob zajištění ochrany zdraví a bezpečnosti pracovníků Během stavby je nutno se řídit všeobecně platnými bezpečnostními předpisy pro ochranu zdraví při práci a předpisy, zabraňující úniku ropných látek, úrazu elektrickým proudem a podobně. Omezení rizikových vlivů bude zajištěno proškolenými pracovníky ve smyslu zákona 309/2006 b. - zákon, kterým se upravují další požadavky bezpečnosti a ochrany zdraví při práci v pracovněprávních vztazích a o zajištění bezpečnosti a ochrany zdraví při činnosti nebo poskytování služeb mimo pracovněprávní vztahy (zákon o zajištění dalších podmínek bezpečnosti a ochrany zdraví při práci). Všichni účastníci stavebních prací musí v tomto smyslu dbát všech bezpečnostních předpisů. Zvláštní požadavky na bezpečnost práce zde nejsou. B.2. Mechanická odolnost a stabilita Mechanická odolnost a stabilita je dána technologií prováděných prací, dodržení příslušných ČN a použitím vhodných materiálu. Hráz bude stabilizována zámkem o šířce min. 3 m a hloubkou založení zámku 1,5 m pod úrovní dna tůně. vahy hráze jsou provedeny ve sklonu 1 : 2 vzdušný a 1 : 3,3 návodní. Zajištění bezpečnostního přelivu je provedeno železobetonovými prahy. kluz je stabilizován kamennou zdí a vývar prahem ve dně vyskládaného z kamene zrna 200 kg. Koruna hráze a vzdušný svah bude ohumusován v tl. 0,25 m a oset návodní strana hráze bude opatřena dle vzorového řezu kamenným záhozem zrna 40 kg. Na vzdušné straně hráze v její patě bude uložena drenáž z PVC DN 100, která bude obsypána kamenivem frakce 8/16 mm. B.3. Požární bezpečnost Charakter stavby a jejího provozu nepředurčuje požární rizika. Uvedená stavba je z hlediska požární ochrany bezpředmětná. V projektové dokumentaci nejsou navrhována žádná místa pro odběr požární vody. B.4. Hygiena, ochrana zdraví a životního prostředí Menší stavební dvůr bude možno zřídit po dohodě na pozemku č. p. 140, který je ve vlastnictví investora. Zde je možné umístit i přenosná sociální zařízení.

14 B/7 B.5. Bezpečnost při užívání Při užívání stavby se nepředpokládá žádného zvláštního nebezpečí vyjma běžných nebezpečí hrozících u podobných vodních děl. B.6. Ochrana proti hluku Při výstavbě bude dočasně zvýšena hlučnost a prašnost, a to při respektování ostatních požadavků (noční klid apod.). B.7. Úspora energie a ochrana tepla Vzhledem k charakteru a rozsahu stavby je úspora energie a ochrana tepla bezpředmětná. B.8. Řešení přístupu pro osoby s omezenou schopností pohybu Uvedený návrh neřeší samostatně užívání stavby osobami s omezenou schopností pohybu a orientace. Nacházíme se ve vojenském prostoru. B.9. Ochrana stavby před škodlivými vlivy V řešeném území nebyly zjišťovány vzhledem k charakteru stavby níže uvedené vlivy, které by měly dopad na stavbu: radon, seismicita, poddolování se nevyskytuje. tavba se nachází na území vojenského prostoru tudíž jsou vymezena ochranná a bezpečností pásma apod. B.10. Ochrana obyvatelstva Návrhem nejsou dotčeny zájmy chráněné orgány ochrany veřejného zdraví. B.11. Inženýrské objekty a) odvodnění území včetně zneškodňování odpadních vod výstavba by měla být prováděna v suchém období. Charakter stavby nepředpokládá vznik odpadních vod. Odvodnění staveniště bude řešeno pomocí čerpání. Průměrný roční průtok (Qa) v l/s za období : 7 l/s. b) zásobování vodou - lokalitou neprochází vodovodní řad na který by mohlo být případně napojeno zařízení staveniště. Pitná voda bude na staveniště dovážena. Pro betonáž budou dováženy hotové směsi. c) zásobování energiemi potřeba elektrické energie bude řešena diesel agregáty. d) řešení dopravy - při provádění stavby dojde k částečnému zvýšení provozu vozidel na lesní cestě, která je ovšem v majetku investora. e) povrchové úpravy okolí stavby, včetně vegetačních úprav veškeré plochy dotčené výstavbou a pohybem mechanizace budou uvedeny do původního stavu. f) elektronické komunikace - nepředpokládá se potřeba elektronických komunikací. Předpokládá se vybavení mobilními telefony.

15 B/8 B. 12. Výrobní a nevýrobní technologická zařízení staveb Výrobní ani nevýrobní technologická zařízení se na stavbě nevyskytují.

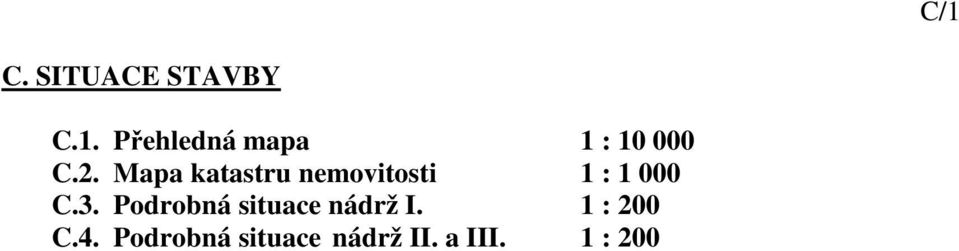

16 C/1 C. ITUACE TAVBY C.1. Přehledná mapa 1 : C.2. Mapa katastru nemovitosti 1 : C.3. Podrobná situace nádrž I. 1 : 200 C.4. Podrobná situace nádrž II. a III. 1 : 200

17 D/1 D. DOKLADOVÁ ČÁT D.1. D.2. D.3. D.4. Zpráva k dokladové části Povodí Moravy, s.p. Brno Vojenský lesní úřad, Praha Vojenské lesy a statky, Plumlov D.1. Zpráva k dokladové části V dokladové části jsou doloženy vyjádření jednotlivých dotčených účastníků stavby, které jsou na úrovni této projektové dokumentace respektovány. Dále jsou splněny závěry výrobního výboru, který na akci proběhl během zpracovávání tužkové dokumentace. Před zahájením zemních prací nutno vytýčit veškerá podzemní vedení!

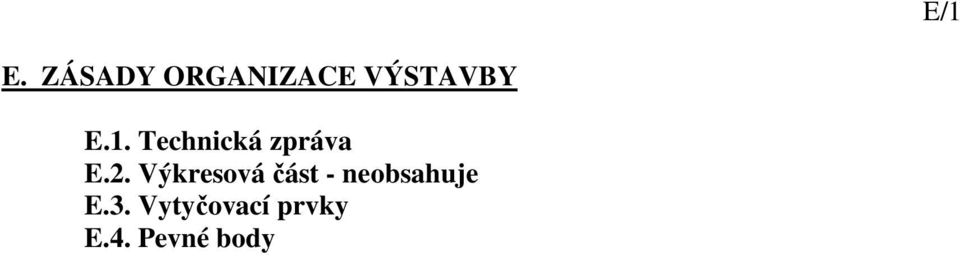

18 E/1 E. ZÁADY ORGANIZACE VÝTAVBY E.1. Technická zpráva E.2. Výkresová část - neobsahuje E.3. Vytyčovací prvky E.4. Pevné body

19 E/2 E.1. TECHNICKÁ ZPRÁVA a) informace o rozsahu a stavu staveniště stavební pozemek se nachází v Jihomoravském kraji v k.ú. Doubrava u Březiny nedaleko obce tudnice. Tůně jsou umístěny v úzké údolnici uprostřed lesního komplexu. tavba se nachází na území Vojenského újezdu Březina, kde platí zvláštní režim pohybu veškerých osob. V údolnici byly v minulosti vybudovány čtyři hráze. V současnosti jsou všechny hráze provaleny a celé území pomalu podléhá renaturačním procesům. taveniště začíná být značně porostlé náletovou vegetací. Nadmořská výška se pohybuje v rozmezí 501 m. n. m m. n. m. Úsek vybraný pro výstavbu tůní je dlouhý 265 m. b) významné sítě technické infrastruktury dotčenou plochou neprochází žádné významné sítě technické infrastruktury. c) napojení staveniště na zdroj vody, elektřiny, odvodnění staveniště - lokalitou neprochází žádný vodovodní řad na který by mohlo být zařízení staveniště případně napojeno. Potřeba pitné vody bude řešena dovozem. Zásobování energiemi bude řešeno diesel agregáty. Odvodnění staveniště bude řešeno zajímkováním a převedením vody potrubím. d) úpravy z hlediska bezpečnosti a ochrany zdraví třetích osob - všechny výkopy budou ohraničeny, označeny a zabezpečeny proti vniknutí nepovolaných osob. tavba bude řádně označena!

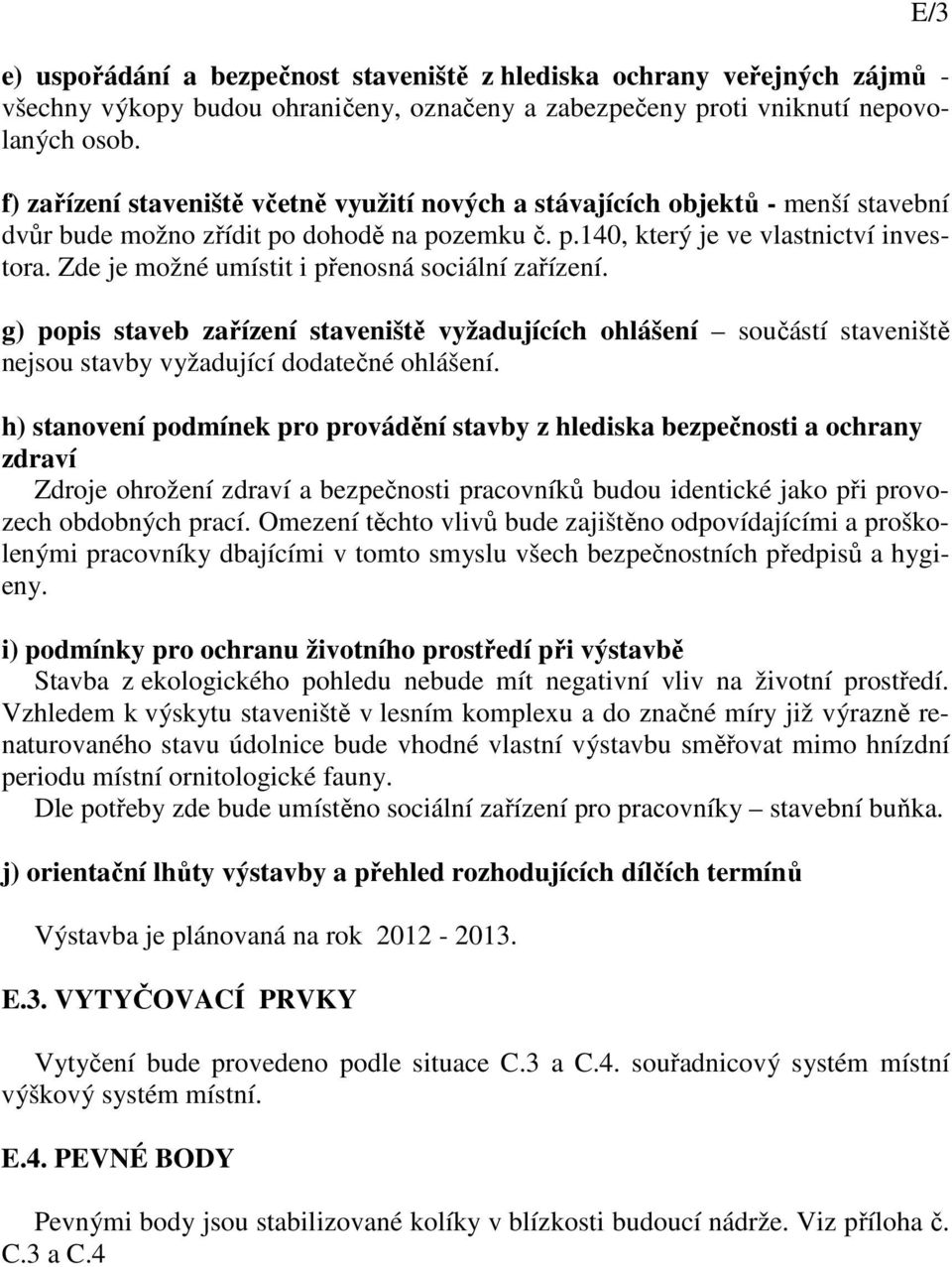

20 e) uspořádání a bezpečnost staveniště z hlediska ochrany veřejných zájmů - všechny výkopy budou ohraničeny, označeny a zabezpečeny proti vniknutí nepovolaných osob. f) zařízení staveniště včetně využití nových a stávajících objektů - menší stavební dvůr bude možno zřídit po dohodě na pozemku č. p.140, který je ve vlastnictví investora. Zde je možné umístit i přenosná sociální zařízení. g) popis staveb zařízení staveniště vyžadujících ohlášení součástí staveniště nejsou stavby vyžadující dodatečné ohlášení. h) stanovení podmínek pro provádění stavby z hlediska bezpečnosti a ochrany zdraví Zdroje ohrožení zdraví a bezpečnosti pracovníků budou identické jako při provozech obdobných prací. Omezení těchto vlivů bude zajištěno odpovídajícími a proškolenými pracovníky dbajícími v tomto smyslu všech bezpečnostních předpisů a hygieny. i) podmínky pro ochranu životního prostředí při výstavbě tavba z ekologického pohledu nebude mít negativní vliv na životní prostředí. Vzhledem k výskytu staveniště v lesním komplexu a do značné míry již výrazně renaturovaného stavu údolnice bude vhodné vlastní výstavbu směřovat mimo hnízdní periodu místní ornitologické fauny. Dle potřeby zde bude umístěno sociální zařízení pro pracovníky stavební buňka. j) orientační lhůty výstavby a přehled rozhodujících dílčích termínů Výstavba je plánovaná na rok E.3. VYTYČOVACÍ PRVKY Vytyčení bude provedeno podle situace C.3 a C.4. souřadnicový systém místní výškový systém místní. E.4. PEVNÉ BODY Pevnými body jsou stabilizované kolíky v blízkosti budoucí nádrže. Viz příloha č. C.3 a C.4 E/3

21 F.1/1 F. DOKUMENTACE TAVEBNÍCH OBJEKTŮ F.1. TECHNICKÁ ZPRÁVA F.1.1. O - 01 Tůň I. F.1.2. O - 02 Tůň II. F.1.3. O - 03 Tůň III. F.1.4. O - 04 Kácení F.1.5. Odvodnění areálu + podzemní voda F.1.6. Zemní práce + bilance zemin F.1.7. Bilance skrývky ornice a podorničí F.1.8. Odvody za vynětí ze zemědělského půdního fondu F.1.9. ouhrnné požadavky na výstavbu F Hydrotechnické výpočty F.2. VÝKREOVÁ ČÁT F.2.1. Podélný profil zdržemi tůní č. I., II. a III. 1 : 500/100 F.2.2. Vzorové řezy hrázemi 1 : 100 F.2.3. Podélný profil hrází tůně I. 1:100/100 F.2.4. Příčné řezy hrází tůně I. 1:100 F.2.5. Bezpečnostní přeliv tůně I. 1:100 F.2.6. Podélný profil hrází tůně II. 1:100/100 F.2.7. Příčné řezy hrází tůně II. 1:100 F.2.8. Bezpečnostní přeliv tůně II. 1:100 F.2.9. Podélný profil hrází tůně III. 1:100/100 F Příčné řezy hrází tůně III. 1:100 F Bezpečnostní přeliv tůně III. 1:100 F Vzorový řez korytem a zdrží 1 : 100 F Příčné řezy zdržemi 1 : 100 F Vytyčovací schéma F Tabulka kubatur - zdrž F Tabulka kubatur - tůň I F Tabulka kubatur - tůň II F Tabulka kubatur - tůň III

22 F.1/2 F.1.1. O - 01 Tůň I. Tůň bude plně průtočná skrze průtočný profil bezpečnostního přelivu. Bezpečnostní přeliv je dimenzován na hladinu Q 100. Průtok je neovladatelný. Kóta koruny hráze 99,75 (výškový systém místní) Délka koruny hráze 21,50 m Šířka koruny hráze 3,0 m Kóta bezpečnostního přelivu 98,80 Kóta trvalého nadržení 98,80 Zatopená plocha při normální hladině 417 m 2 Objem nádrže při normální hladině 505 m 3 Kóta hladiny při průchodu Q ,42 Zatopená plocha při průchodu Q m 2 Objem nádrže při průchodu Q m 3 Těleso hráze bude provedeno jako homogenní, hráz bude nasypána z původního materiálů tělesa hráze, který se nachází na místě samém. Před zahájením výkopů pro založení hráze bude nutné odstranit náletové dřeviny včetně kořenových systémů. Následně bude odbagrováno stávající těleso hráze a vytvořena pláň pro založení nové hráze z původní zeminy dle příčných řezů a podélného profilu hráze. Šíře výkopu těsnícího klínu je navržena na 3 m a hloubka pod úrovní dna nádrže 1,5 m blíže viz vzorový řez příloha č. F.2.2. Výška sypaných vrstev před zhutněním max. 30 cm. Váha válce minimálně 10 tun. Počet zhutňovacích jízd minimálně 8. Potřebný počet jízd je nutno určit zhutňovacím pokusem při dodržení optimální vlhkosti. Při zkouškách hutnění je nutno prokázat, že u všech zkoumaných vzorků soudržných zemin zhutněné zeminy bylo dosaženo 95% maximální objemové hmotnosti sušiny dle standardní Proctorovy zkoušky. Při kontrole vlhkosti se nesmí při hutnění vlhkost lišit o více než -2% až +3% od optimální vlhkosti dle standardní Proctorovy zkoušky. U nesoudržných zemin musí být zhutnění provedeno na 0,7 relativní hutnosti. vah vzdušného líce hráze je navržen na sklon 1 : 2 a svah návodního líce hráze ve sklonu 1 : 3,3. Šíře koruny hráze je 3 m. Vzdušný svah a koruna hráze bude ohumusována v tl. 0,25 m a oseta. Návodní strana hráze bude opevněna kamenným záhozem zrna 40 kg od koruny hráze až na kótu 98,95. oučástí hráze je bezpečnostní přeliv. ituován je do levé strany tělesa hráze. Šířka bezpečnostního přelivu je 10 m. Bezpečnostní přeliv je svahován ke středu na kótu 98,80, aby průtok byl soustředěn. Přelivné pole a skluz je proveden jako zdrsněný o tl. 0,40 m, kdy kameny jsou uloženy do betonového lože (beton C25/30 XF2). Přelivné pole a skluz jsou vymezeny zdmi z lomového kamene uloženého na cementovou maltu. Hloubka založení a příčné řezy jsou zřejmé z přílohy č. F.2.5 bezpečnostní přeliv tůňě I.

23 F.1/3 Bezpečnostní přeliv je stabilizován příčnými betonovými prahy o tl. 0,3 m a délce 13 m z betonu C25/30 XF2 a síťoviny 100 x 100 x 6 mm. Příčné prahy budou založeny na podkladním betonu o tl. 0,1 m a přesahu 0,15 m (beton C8/10). kluz je zajištěn kamennou zdí z lomového kamene vyskládaného na cementovou maltu. Hloubka založení kamenné zdi min. 1,2 m. Délka vývaru je 8 m, šířka 3 m, hloubka 1,5 m a sklony svahu 1 : 1. Vývar bude stabilizován kamenným záhozem zrna 200 kg. Výtok vývaru zajišťuje stabilizační práh z kamenného záhozu zrna 200 kg, kde hloubka založení je navržena min 1,2 m pod úroveň dna koryta na výtoku z vývaru. Dno vývaru je navrženo na kótu 94,10 m. Na vzdušné straně bude umístěn v patě hráze patní drén o délce 16 m z PVC DN 100 obsypán kamenivem frakce 8/16 mm. Zdrž bude nejprve zbavena náletových dřevin a posléze vyhloubena dle příčných řezů se sklony svahů 1 : 1,5-1 : 2,5. Nad trvalou zátopu tůně I. až po hráz tůně II. bude provedeno odtěžení zeminy dle příčných řezů a vytvořena kyneta. Kyneta nebude stabilizována, počítá se s její proměnlivostí. F.1.2. O - 02 Tůň II. Těleso hráze bude provedeno jako homogenní, hráz bude nasypána z původního materiálů tělesa hráze, který se nachází na místě samém. Kóta koruny hráze 106,05 (výškový systém místní) Délka koruny hráze 34,30 m Šířka koruny hráze 3,0 m Kóta bezpečnostního přelivu 105,30 Kóta trvalého nadržení 105,30 Zatopená plocha při normální hladině 475 m 2 Objem nádrže při normální hladině 241 m 3 Kóta hladiny při průchodu Q ,80 Zatopená plocha při průchodu Q m 2 Objem nádrže při průchodu Q m 3 Těleso hráze bude provedeno jako homogenní, hráz bude nasypána z původního materiálů tělesa hráze, který se nachází na místě samém. Před zahájením výkopů pro založení hráze bude nutné odstranit náletové dřeviny včetně kořenových systémů. Následně bude odbagrováno stávající těleso hráze a vytvořena pláň pro založení nové hráze z původní zeminy dle příčných řezů a podélného profilu hráze. Šíře výkopu těsnícího klínu je navržena na 3 m a hloubka pod úrovní dna nádrže 1,5 m blíže viz vzorový řez příloha č. F.2.2. Výška sypaných vrstev před zhutněním max. 30 cm. Váha válce minimálně 10 tun. Počet zhutňovacích jízd minimálně 8. Potřebný počet jízd je nutno určit zhutňovacím pokusem při dodržení optimální vlhkosti. Při zkouškách hutnění je nutno prokázat, že u všech zkoumaných vzorků soudržných zemin zhutněné zeminy bylo dosaženo 95% maximální objemové hmotnosti sušiny dle standardní Proctorovy zkoušky. Při kontrole vlhkosti se nesmí při hutnění vlhkost lišit o více než -2% až +3% od optimální vlhkosti dle standardní Proctorovy zkoušky. U nesoudržných zemin musí být zhutnění provedeno na 0,7 relativní hutnosti.

24 F.1/4 vah vzdušného líce hráze je navržen na sklon 1 : 2 a svah návodního líce hráze ve sklonu 1:3,3. Šíře koruny hráze je 3 m. Vzdušný svah a koruna hráze bude ohumusována v tl. 0,25 m a oseta. Návodní strana hráze bude opevněna kamenným záhozem zrna 40 kg od koruny hráze až na kótu 105,25. oučástí objektu hráze je bezpečnostní přeliv. ituován je do pravé strany tělesa hráze. Šířka bezpečnostního přelivu je 14 m. Bezpečnostní přeliv je svahován ke středu na kótu 105,30, aby průtok byl soustředěn. Přelivné pole a skluz je proveden jako zdrsněný o tl. 0,40 m, kdy kameny jsou uloženy do betonového lože (beton C25/30 XF2). Přelivné pole a skluz jsou vymezeny zdmi z lomového kamene vyskládaného na cementovou maltu. Hloubka založení a příčné řezy jsou zřejmé z přílohy č. F.2.8 bezpečnostní přeliv tůňě II. Bezpečnostní přeliv je stabilizován příčnými betonovými prahy o tl. 0,3 m a délky 18,2 m z betonu C25/30 XF2 a síťoviny 100 x 100 x 6 mm. Příčné prahy budou založeny na podkladním betonu o tl. 0,1 m a přesahu 0,15 m (beton C8/10). kluz je zajištěn kamennou zdí z lomového kamene uloženého na cementovou maltu. Hloubka založení kamenné zdi min. 1,2 m. Délka vývaru je 6 m, šířka 7 m, hloubka 1,2 m a sklony svahu 1 :1. Vývar bude stabilizován kamenným záhozem zrna 200 kg. Výtok vývaru zajišťuje stabilizační práh z kamenného záhozu zrna 200 kg, kde hloubka založení je navržena min 1,0 m pod úroveň dna koryta na výtoku z vývaru. Dno vývaru je navrženo na kótu 103,10. Na vzdušné straně bude umístěn v patě hráze patní drén o délce 19 m z PVC DN 100 obsypán kamenivem frakce 8/16 mm. Zdrž bude nejprve zbavena náletových dřevin a posléze vyhloubena dle příčných řezů se sklony svahů 1:1,5-1:2,5. F.1.3. O - 03 Tůň III. Těleso hráze bude provedeno jako homogenní, hráz bude nasypána z původního materiálů tělesa hráze, který se nachází na místě samém. Kóta koruny hráze 111,60 (výškový systém místní) Délka koruny hráze 28,80 m Šířka koruny hráze 4,0 m Kóta bezpečnostního přelivu 110,80 Kóta trvalého nadržení 110,80 Zatopená plocha při normální hladině 444 m 2 Objem nádrže při normální hladině 272 m 3 Kóta hladiny při průchodu Q ,30 Zatopená plocha při průchodu Q m 2 Objem nádrže při průchodu Q m 3 Těleso hráze bude provedeno jako homogenní, hráz bude nasypána z původního materiálů tělesa hráze, který se nachází na místě samém. Před zahájením výkopů pro založení hráze bude nutné odstranit náletové dřeviny včetně kořenových systémů. Následně bude odbagrováno stávající těleso hráze a vytvořena pláň pro založení nové hráze z původní zeminy dle příčných řezů a

25 F.1/5 podélného profilu hráze. Šíře výkopu těsnícího klínu je navržena na 3 m a hloubka pod úrovní dna nádrže 1,5 m blíže viz vzorový řez příloha č. F.2.2. Výška sypaných vrstev před zhutněním max. 30 cm. Váha válce minimálně 10 tun. Počet zhutňovacích jízd minimálně 8. Potřebný počet jízd je nutno určit zhutňovacím pokusem při dodržení optimální vlhkosti. Při zkouškách hutnění je nutno prokázat, že u všech zkoumaných vzorků soudržných zemin zhutněné zeminy bylo dosaženo 95% maximální objemové hmotnosti sušiny dle standardní Proctorovy zkoušky. Při kontrole vlhkosti se nesmí při hutnění vlhkost lišit o více než -2% až +3% od optimální vlhkosti dle standardní Proctorovy zkoušky. U nesoudržných zemin musí být zhutnění provedeno na 0,7 relativní hutnosti. vah vzdušného líce hráze je navržen na sklon 1 : 2 a svah návodního líce hráze ve sklonu 1 : 3,3. Šíře koruny hráze je 4 m. Vzdušný svah a koruna hráze bude ohumusována v tl. 0,25 m a oseta. Návodní strana hráze bude opevněna kamenným záhozem zrna 40 kg od koruny hráze až na kótu 110,80. oučástí objektu hráze je bezpečnostní přeliv. ituován je do levé strany tělesa hráze. Šířka bezpečnostního přelivu je 14 m. Bezpečnostní přeliv je svahován ke středu na kótu 110,80, aby průtok byl soustředěn. Přelivné pole a skluz je proveden jako zdrsněný o tl. 0,40 m, kdy kameny jsou uloženy do betonového lože (beton C25/30 XF2). Přelivné pole a skluz jsou vymezeny zdmi z lomového kamene vyskládaného na cementovou maltu. Hloubka založení a příčné řezy jsou zřejmé z přílohy č. F.2.11 bezpečnostní přeliv tůěň III. Bezpečnostní přeliv je stabilizován příčnými betonovými prahy o tl. 0,3 m a délce 18,2 m z betonu C25/30 XF2 a síťoviny 100 x 100 x 6 mm. Příčné prahy budou založeny na podkladním betonu o tl. 0,1 m a přesahu 0,15 m (beton C8/10). kluz je zajištěn kamennou zdí z lomového kamene vyskládaného na cementovou maltu. Hloubka založení kamenné zdi min. 1,2 m. Délka vývaru je 6 m, šířka 6,6 m, hloubka 1,5 m a sklony svahu 1 : 1. Vývar bude stabilizován kamenným záhozem zrna 200 kg. Výtok vývaru zajišťuje stabilizační práh z kamenného záhozu zrna 200 kg, kde hloubka založení je navržena min 1,0 m pod úroveň dna koryta na výtoku z vývaru. Dno vývaru je navrženo na kótu 105,05. Na vzdušné straně bude umístěn v patě hráze patní drén o délce 20 m z PVC DN 100 obsypán kamenivem frakce 8/16 mm. Zdrž bude nejprve zbavena náletových dřevin a posléze vyhloubena dle příčných řezů se sklony svahů 1 : 1,5-1: 2,5. F.1.4. O - 04 Kácení Před vlastní výstavbou je nutné provést odstranění náletových dřevin z prostorů hrází a zdrže včetně jejich pařezů. Odstranění dřevin je nutné provést v období vegetačního klidu v období od do Odstranění keřů a náletových dřevin 2720 m 2 Kácení dřevin průměr do cm 4 ks Kácení dřevin průměr do cm 21 ks Odstranění pařezů průměr do cm 30 ks Odstranění pařezů průměr do cm 28 ks Odstranění pařezů průměr do cm 52 ks

26 F.1/6 Keřový porost a větve budou naštěpkovány a ponechány na ploše (mimo prostor hráze a zdrže) parcela č Pařezy budou ponechány k přirozenému zetlení mimo prostor hráze a zdrže parcela č Dřevní hmota (kmeny) v celkovém množství cca. 20,0 m 3 budou odvezeny do vzdálenosti 5 km na pozemky investora. F.1.5. Odvodnění areálu + podzemní voda Odvodnění staveniště bude vzhledem k průměrnému ročnímu průtoku Q s 7 l/s řešeno pomocí čerpání. tavební práce je nutné směřovat do suchého období roku, aby potřeby převádění vody a čerpání byly minimalizovány. F.1.6. Zemní práce + bilance zemin Zemní práce se týkají výkopu zdrží a založení těles hrází. Tůň I. Tůň I. Výkopy zdrž (sediment) 2545 m 3 Výkopy hráz 353 m 3 Násypy zdrž 1371 m 3 Násypy hráz 493 m 3 Přebytek 1174 m 3 Nedostatek 140 m 3 Ohumusování hráze 27 m 3 Tůň II. Tůň II. Výkopy zdrž (sediment) 3465 m 3 Výkopy hráz 609 m 3 Násypy zdrž 1486 m 3 Násypy hráz 338 m 3 Přebytek 1953 m 3 Přebytek 271 m 3 Ohumusování hráze 26 m 3 Tůň III. Tůň III. Výkopy zdrž (sediment) 535 m 3 Výkopy hráz 878 m 3 Násypy zdrž 455 m 3 Násypy hráz 797 m 3 Přebytek 50 m 3 Přebytek 81 m 3 Ohumusování hráze 30 m 3

27 F.1/7 Přebytečné výkopy v množství 212 m 3 investor použije na terénní úpravy v okolí nádrží, opravy lesních cest v okruhu 5 km. ediment bude v množství 3150 m 3 uložen na plochy ve vlastnictví investora do vzd. 5 km bez poplatku za uložení. měsné stavební a demoliční odpady v množství 1 m 3 budou předrceny a investorem využity při dalších opravách lesních cest. Nedostatek ornice na ohumusování bude řešen jejím dovozem ze vzd. 5 km ze zásob investora. Odpady: Výčet odpadů + objemové množství známé: zemina a kamení neuvedené pod číslem m směsné stavební a demoliční odpady 1 m dřevo 20 m 3 Výčet dalších předpokládaných odpadů: Druh Název Kategorie Piliny z dočasných konstrukcí bednění a podpůrných konstrukcí O Hobliny, odřezky, dřevěná deska, dřevotřísková deska, dřevěná dýha O Barva s obsahem halon. rozpouštědel a nebo lak s obsahem halon. rozpouštědel N Barva bez halon. rozpouštědel a nebo lak bez halon. rozpouštědel N Barva rozpustná ve vodě a nebo lak rozpustný ve vodě - betonové konstrukce N Vytvrzená barva a nebo vytvrzený lak ocelové konstrukce záchytného zařízení N Odpad druhově blíže neurčený nebo výše neuvedený (plechovky od barev) N Piliny a nebo třísky železných kovů při řezání výztuže O Ostatní železný kov odpad výztuže O Piliny a nebo třísky neželezných kovů plastové dílce O Ostatní neželezný odpad O Plast O Odpad ze svařování svařování výztuže O Ostatní rozpouštědla a nebo jejich směsi N Papírový a nebo lepenkový obal obal NAIP O Plastový obal obaly nátěrových hmot O Dřevěný obal Palety O Kovový obal Palety O Kompozitní obal obaly nátěrových hmot O měs obalových materiálů O Odpad druhově blíže neurčený nebo výše neuvedený (obaly zteč. škodlivinami) Beton demolice O Cihla demolice stávajících konstrukcí O Keramika - demolice stávajících konstrukcí (trouby) O Drobné kovové předměty (např. plechovky) balící materiál O Odpady ze zemních a stavebních prací je nutné třídit a přednostně využít nebo nabídnout k využití (pouze oprávněné osobě), uloženy na skládku mohou být pouze ty odpady, u nichž jiný způsob odstranění není dostupný (ZP10/2008 Metodický pokyn odboru MŽP, uvedený ve věstníku MŽP č. 3/2008 na str.4).

28 F.1/8 F.1.7. Bilance skrývky ornice a podorničí Ornice nebude skrývána. F.1.8. Odvody za vynětí ze zemědělského půdního fondu Ornice nebude skrývána, tudíž nebudou odvody za vynětí ze zemědělského půdního fondu vypočítávány. F.1.9. ouhrnné požadavky na výstavbu tavba bude prováděna v souladu se stávajícími platnými normami ČN a jejich změnami a náhradami, v souladu s ČN EN, ČN P ENV, ČN EN IO, ČN CEN IO/T. V souladu s nimi budou probíhat předepsané zkoušky, kontroly, odběry vzorků, apod. Kromě těchto norem budou dodržovány i normy TNV.

29 F.1/9 F Hydrotechnické výpočt paré č. 1, 2, 3 Hydrovýpočty Hydrotechnické výpočty byly provedeny výhradně na počítači, kde výpočet byl proveden výpočtovým programem HYDROCHECK Údaje o Q N a Q M byly získány na ČHMÚ. Dále uvedené hydrotechnické výpočty jsou řazeny za sebou chronologicky s takovým vizuálním pojednáním, že další průvodní komentář v této dokumentaci považujeme za bezpředmětný. Obsah: Údaje ČHMÚ Bezpečnostní přeliv tůně I. Posouzení Konsumpční křivka bezpečnostního přelivu I. Výpočet délky vývaru tůně I. Bezpečnostní přeliv tůně II. Posouzení Konsumpční křivka bezpečnostního přelivu II. Výpočet délky vývaru tůně II. Bezpečnostní přeliv tůně III. Posouzení Konsumpční křivka bezpečnostního přelivu III. Výpočet délky vývaru tůně III.

30 Údaje ČHMÚ

31

32 Bezpečnostní přeliv tůně I. Prvotní návrh Výpočet pracovního bodu objektu Datum: Čas : 12:45 oubor: tudýnky2 (:\Ostatní kolegové\hrdonka\plumlov VL\tudýnky) Horní profil: nádrž, ř.km ( m.n.m.) v0[m/s] : alfa : h[m/mnm] : 3.416/ [m2] : přeliv ř.km (98.80 m.n.m.), Q = m^3/s (100%): přepad přes širokou korunu s1[m] : s2[m] : h [m/mnm]: 0.616/ Q [m3/s]: h0[m] : B [m] : h1[m] : h2[m] : Fi : EpsC : FiC : Eps1 : Eps2 : Dolní křivka: pod, ř.km ( m.n.m.) hd[m/mnm]: 0.560/ hz[m] : Posouzení

33 Výpočet Q100( :57:36) - souhrnná bilance tan [km] Profil / křivka Hk[m] H[m] Z[mnm] Dno[mnm] L[mnm] P[mnm] A[mnm] B[mnm] v[m/s] Q[m^3/s] DzetaV/ skluz výtok vložený_ vložený_ vložený_ vložený_ vložený_ vložený_ vložený_ přeliv výtok přeliv vtok přeliv nádrž Q100( :57:36) - konec souhrnné bilance

34 chématický podélný profil

35 chématické příčné řezy

36 Navržený přeliv vyhovuje Konsumpční křivka bezpečnostního přelivu I Q1( :29:53) - souhrnná bilance tan [km] Profil / křivka Hk[m] H[m] Z[mnm] Dno[mnm] L[mnm] P[mnm] A[mnm] B[mnm] v[m/s] Q[m^3/s] DzetaV/ skluz výtok vložený_ V vložený_ vložený_ vložený_ V vložený_ vložený_ vložený_ přeliv výtok přeliv vtok přeliv vtok nádrž Q1( :29:53) - konec souhrnné bilance Q2( :29:53) - souhrnná bilance

37 tan [km] Profil / křivka Hk[m] H[m] Z[mnm] Dno[mnm] L[mnm] P[mnm] A[mnm] B[mnm] v[m/s] Q[m^3/s] DzetaV/ skluz výtok vložený_ vložený_ vložený_ vložený_ vložený_ vložený_ vložený_ přeliv výtok přeliv vtok přeliv vtok nádrž Q2( :29:53) - konec souhrnné bilance Q5( :29:53) - souhrnná bilance tan [km] Profil / křivka Hk[m] H[m] Z[mnm] Dno[mnm] L[mnm] P[mnm] A[mnm] B[mnm] v[m/s] Q[m^3/s] DzetaV/ skluz výtok vložený_ vložený_ vložený_

38 vložený_ vložený_ vložený_ vložený_ přeliv výtok přeliv vtok přeliv vtok nádrž Q5( :29:53) - konec souhrnné bilance Q10( :29:53) - souhrnná bilance tan [km] Profil / křivka Hk[m] H[m] Z[mnm] Dno[mnm] L[mnm] P[mnm] A[mnm] B[mnm] v[m/s] Q[m^3/s] DzetaV/ skluz výtok vložený_ vložený_ vložený_ vložený_ vložený_ vložený_ vložený_ přeliv výtok

39 přeliv vtok přeliv vtok nádrž Q10( :29:53) - konec souhrnné bilance Q20( :29:53) - souhrnná bilance tan [km] Profil / křivka Hk[m] H[m] Z[mnm] Dno[mnm] L[mnm] P[mnm] A[mnm] B[mnm] v[m/s] Q[m^3/s] DzetaV/ skluz výtok vložený_ vložený_ vložený_ vložený_ vložený_ vložený_ vložený_ přeliv výtok přeliv vtok přeliv vtok nádrž Q20( :29:53) - konec souhrnné bilance Q50( :29:53) - souhrnná bilance tan [km] Profil / křivka Hk[m] H[m] Z[mnm] Dno[mnm] L[mnm] P[mnm] A[mnm] B[mnm] v[m/s] Q[m^3/s] DzetaV/ skluz výtok
