1 Technická zpráva 028/13.C.1.1 k dokumentaci pro ohlášení stavby (DOS) Oprava účelové komunikace ulice Horská nad lesárnou ve Svobodě nad Úpou, kraj Královéhradecký Povodňové škody Obsah : 1. Identifikační údaje 2. Stručný technický popis 3. Závěr 1. Identifikační údaje : Název stavby : Oprava účelové komunikace ulice Horská nad lesárnou Povodňové škody SO.101 VOZOVKA Místo : Kraj: Královéhradecký Katastrální území : Druh stavby : Oprava Investor : Město Zpracovatel DOS : DiK Janák, s.r.o., IČO : Dopravně inženýrská kancelář Revoluční 207, Trutnov Stupeň dokumentace : DOS (dokumentace pro ohlášení stavby) 2. Stručný technický popis : Po značných dešťových srážkách došlo, v červnu roku 2013, k poruchám podélných odvodňovacích žlabů a k částečnému podemletí stávající vozovky účelové komunikace v ulici Horská (pod lesárnou), ve Svobodě nad Úpou. Stávající odvodňovací žlaby byly zaneseny povodňovými naplaveninami, zejména z erodované vozovky. Předmětná dokumentace pro ohlášení stavby (DOS) řeší opravu povodňových škod na vozovce dané účelové komunikace. Oprava vozovky představuje stavební úpravy v podkladních vrstvách krajních částí a v pokládce krytové živičné vrstvy. V předstihu budou znovu osazeny příkopové tvárnice do betonového lože.

2 Lemování vozovky je navrhováno nezpevněnou krajnicí. Směrové poměry účelové komunikace budou zachovány. Uložení živičných zemin a sutí : - asfaltobetonový zrecyklovaný materiál a štěrdodrť, která se použije zpět při opravě ÚK, se přemístí na staveništní deponii zhotovitele stavby - přebytečný a nevhodný materiál bude uložen na skládku zhotovitele stavby Zvlášť upozorňuji zhotovitele stavby na skutečnost, že se v dané ploše účelové komunikace mohou nacházet stávající inženýrské sítě. Předpokládá se, že veškeré stávající průběhy inženýrských sítí jsou, pod zpevněnými plochami, ochráněny chráničkami, s výškovým krytím, dle ČSN Prostorová úprava vedení technického vybavení a dle energetického zákona č. 458/2000 Sb. Na celý průběh stavby připraví předmětný zhotovitel stavby Kontrolní a zkušební plán stavby, kde budou stanoveny druhy zkoušek a jejich četnost, podle ČSN a TKP, pro jednotlivé konstrukční prvky (zemní práce, podkladní a krytové vrstvy vozovky, betonové konstrukce, trubní prvky, zábradlí, apod). Začátek opravy komunikace v místě stávajícího příčného odvodňovacího žlabu u chodníku k lesnické akademii, konec opravovaného úseku za vjezdem vpravo na p.p.č 346/1, celková délka staničeného úseku 174,0 m, celková délka opravovaného úseku 141,0 m, šířka vozovky cca 3,5 m (dle situace). V km ZÚ 0,000 km 0,135 (po stávající příčný odvodňovací žlab) a v km 0,168 (od příčné ocelové svodnice) KÚ 0,174 oprava živičného krytu vozovky, lemování vozovky nezpevněnými krajnicemi ze štěrkodrti, opravovaným rigolem z betonových příkopových tvarovek, případně stávajícím pročišťovaným rigolem z betonových příkopových tvarovek U vjezdu vpravo na konci úseku oprava živičného krytu, lemování vozovky vjezdu nezpevněnými krajnicemi ze štěrkodrti. Na ZÚ 0,000, v km 0,135 a v místě vjezdu vpravo (km 0,144 km 0,153) budou pročištěny stávající příčné odvodňovací žlaby. V km 0,098 km 0,135 bude vlevo opraven rigol z betonových příkopových tvarovek š. 600 mm do betonového lože. V km 0,102, km 0,108 a km 0,168 bude provedena obnova ocelové odvodňovací svodnice š. 120 mm v délce 4,5 m (3,5 m) do betonového lože. Podél opravovaného úseku budou pročištěny od naplavenin po povodni veškeré stávající rigoly z betonových tvarovek a dále budou pročištěny stávající odvodňovací objekty - stávající vsakovací jímka (cca km 0,049 vlevo), stávající sedimentační objekt (cca km 0,097 vlevo) a stávající vpusť (cca km 0,173 vpravo). V ploše opravované vozovky budou výškově upraveny do navrhovaných výšek veškeré stávající vodovodní šoupata a hydranty.

3 3. Závěr Před započetím zemních prací nutno nechat vytýčit všechny stávající inženýrské sítě, za účasti jejich správců, se zápisem do stavebního deníku! Se správci sítí případně dohodnout ochránění podzemních vedení. Zodpovídá zhotovitel stavby. Všechny používané stroje a zařízení musí odpovídat platným bezpečnostním předpisům. Před započetím veškerých prací budou všichni zaměstnanci proškoleni o bezpečnosti práce a práce se stavebními mechanizmy. NBV a NBE musí odpovídat příslušným bezpečnostním předpisům! Při manipulaci s chemickými materiály na bázi asfaltů apod., za vysokých teplot, je třeba respektovat zvláštní předpisy a používat předepsané ochranné pomůcky. S ohledem na charakter stavby zvlášť upozorňujeme na nutnost zabezpečení pohybu chodců a cyklistů tak, aby nedošlo k úrazu ani ze strany stavby, ani ze strany veřejného provozu. Je nutno řádně umístit ochranná zařízení, zábrany a výstražné tabule usměrňující pohyb veřejnosti v prostoru stavby a dbát na jejich respektování. Při výrobní přípravě zhotovitel vypracuje podrobné pokyny pro zajištění BOZ svých zaměstnanců, kteří budou před zahájením prací prokazatelně poučeni. Na vývěskách v prostoru stavby budou společně se základními bezpečnostními předpisy uvedeny kontakty na požární a záchrannou službu, policii, IB apod. V místech rýh a překopů vozovky se počítá s umístěním ocelových lávek nebo těžkých provizorních ocelových přemostění (přejezdů). Předmětný zhotovitel stavby si zpracuje, dle potřeby, realizační dokumentaci stavby (RDS) dle Směrnice pro dokumentace staveb pozemních komunikací (MDS-OPK č.j /99-120, ze dne ). Bude zohledněno investorem v poptávkovém řízení. Zhotovitel stavby si zpracuje havarijní plán, kde budou uvedeny jména odpovědných osob, včetně funkcí a telefonní čísla Hasičského záchranného sboru, Policie ČR, České inspekce životního prostředí - oblastního inspektorátu Hradec Králové, apod. Na základě ustanovení Zákona č. 309/2006 Sb., kterým se upravují další požadavky bezpečnosti a ochrany zdraví při práci v pracovněprávních vztazích a o zajištění bezpečnosti a ochrany zdraví při činnosti nebo poskytování služeb mimo pracovněprávní vztahy (zákon o zajištění dalších podmínek bezpečnosti a ochrany zdraví při práci), investor stavby zajistí koordinátora bezpečnosti práce na staveništi. Vyhláška č. 324/1990 Sb., ve znění pozdějších předpisů (Vyhláška č. 363/2005 Sb., apod), její jednotlivé paragrafy jsou nahrazeny novými právními úpravami, a to zejména Nařízením vlády NV č. 591/2006 Sb., zákonem č. 309/2006 Sb., zákonem č. 183/2006 Sb., vyhláškou č. 499/2006 Sb., NV č. 101/2005 Sb., NV č. 362/2005 Sb., NV č. 378/2001 Sb., NV č. 163/2002 Sb., NV č. 480/2000 Sb., vyhláškou č. 87/2000 Sb., NV č. 480/2000 Sb. a Zákoníkem práce.

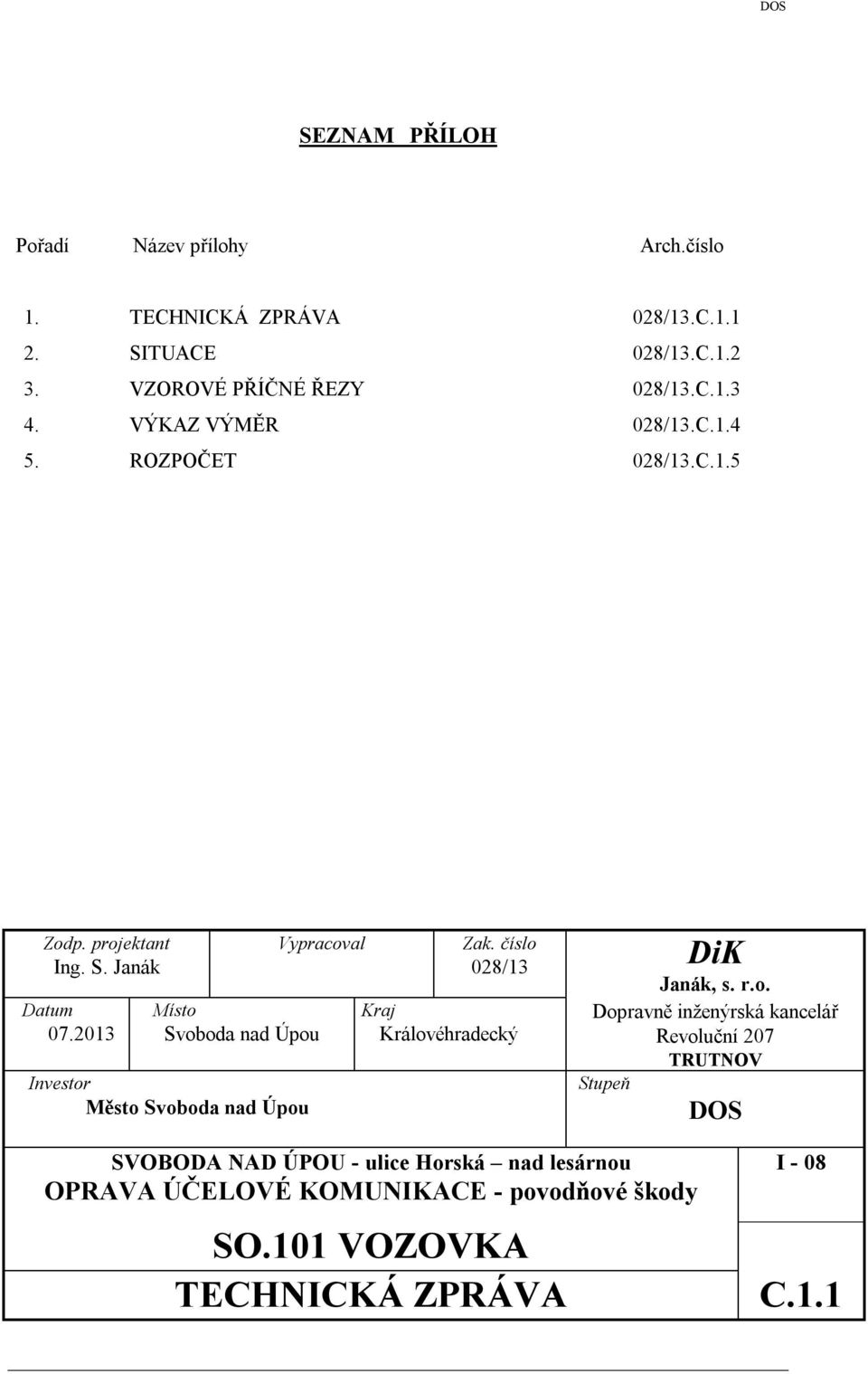

4 SEZNAM PŘÍLOH Pořadí Název přílohy Arch.číslo 1. TECHNICKÁ ZPRÁVA 028/13.C SITUACE 028/13.C VZOROVÉ PŘÍČNÉ ŘEZY 028/13.C VÝKAZ VÝMĚR 028/13.C ROZPOČET 028/13.C.1.5 Zodp. projektant Ing. S. Janák Datum Vypracoval Místo Investor Město Kraj Královéhradecký Zak. číslo 028/13 DiK Janák, s. r.o. Dopravně inženýrská kancelář Revoluční 207 TRUTNOV Stupeň DOS SVOBODA NAD ÚPOU - ulice Horská nad lesárnou OPRAVA ÚČELOVÉ KOMUNIKACE - povodňové škody SO.101 VOZOVKA TECHNICKÁ ZPRÁVA I - 08 C.1.1

5 Město I 08 Ulice Horská nad lesárnou K.ú. OPRAVA ÚČELOVÉ KOMUNIKACE POVODŇOVÉ ŠKODY 028/13 DiK Janák, s.r.o Dopravně inženýrská kancelář Trutnov
