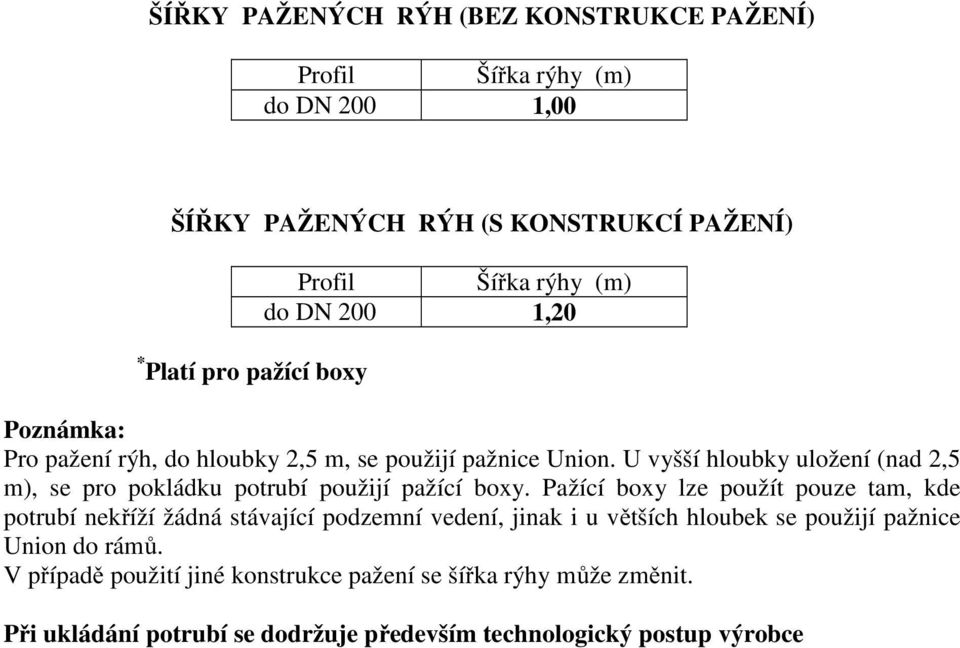

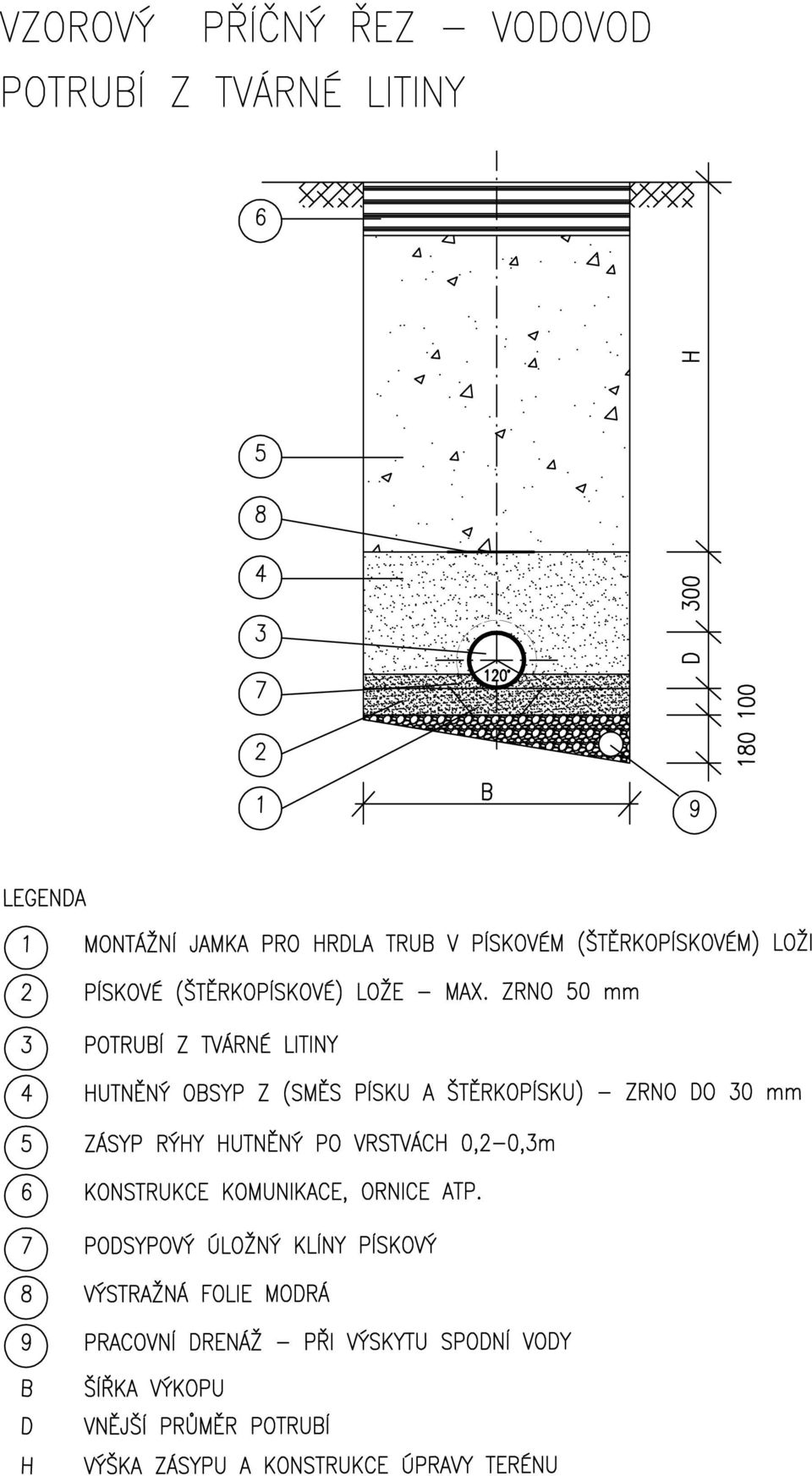

5 ŠÍŘKY PAŽENÝCH RÝH (BEZ KONSTRUKCE PAŽENÍ) Profil Šířka rýhy (m) do DN 200 1,00 ŠÍŘKY PAŽENÝCH RÝH (S KONSTRUKCÍ PAŽENÍ) Profil Šířka rýhy (m) do DN 200 1,20 * Platí pro pažící boxy Poznámka: Pro pažení rýh, do hloubky 2,5 m, se použijí pažnice Union. U vyšší hloubky uložení (nad 2,5 m), se pro pokládku potrubí použijí pažící boxy. Pažící boxy lze použít pouze tam, kde potrubí nekříží žádná stávající podzemní vedení, jinak i u větších hloubek se použijí pažnice Union do rámů. V případě použití jiné konstrukce pažení se šířka rýhy může změnit. Při ukládání potrubí se dodržuje především technologický postup výrobce

6

7

8

9

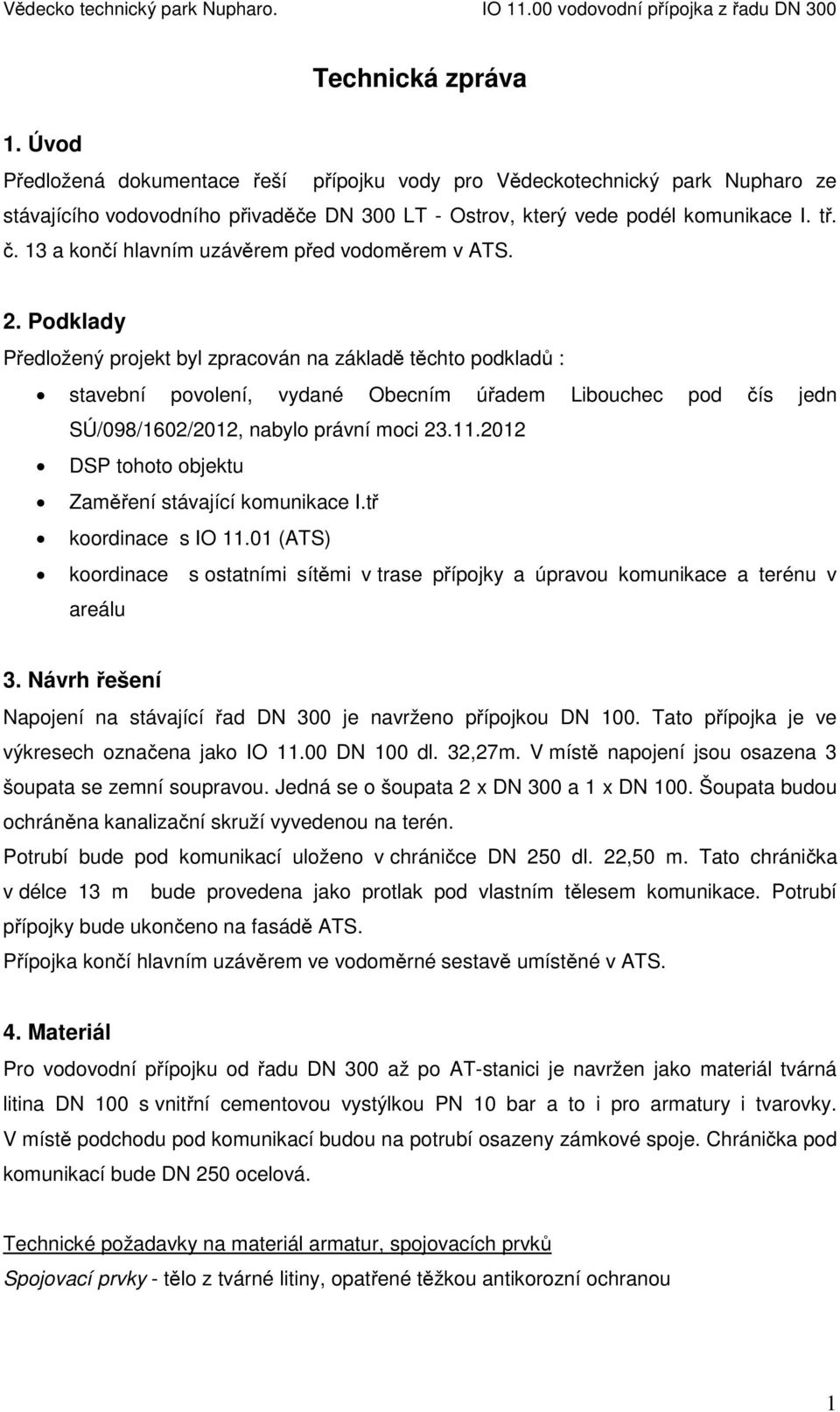

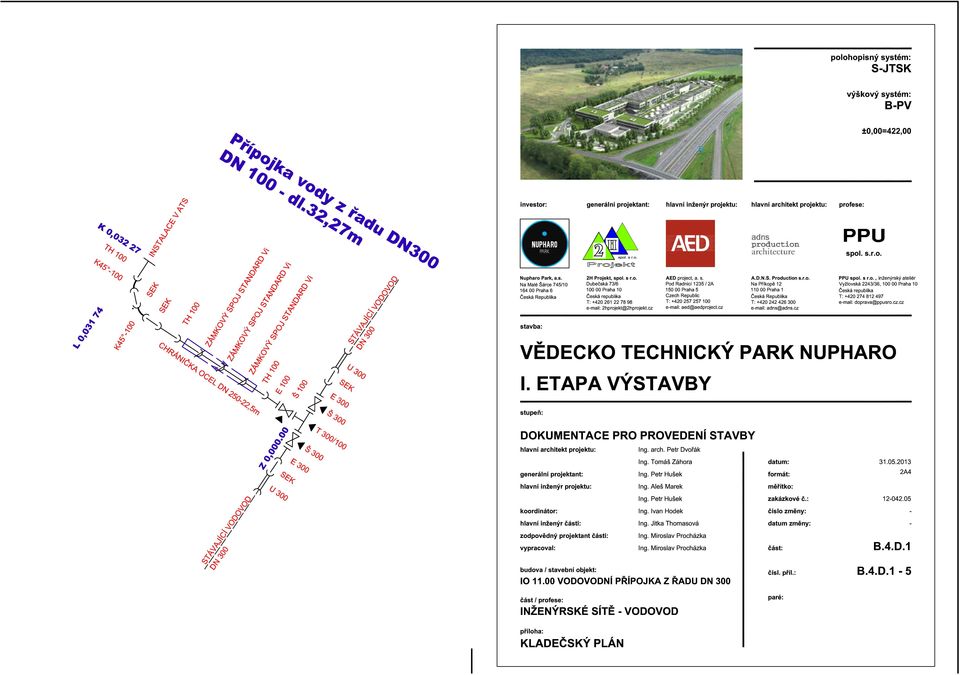

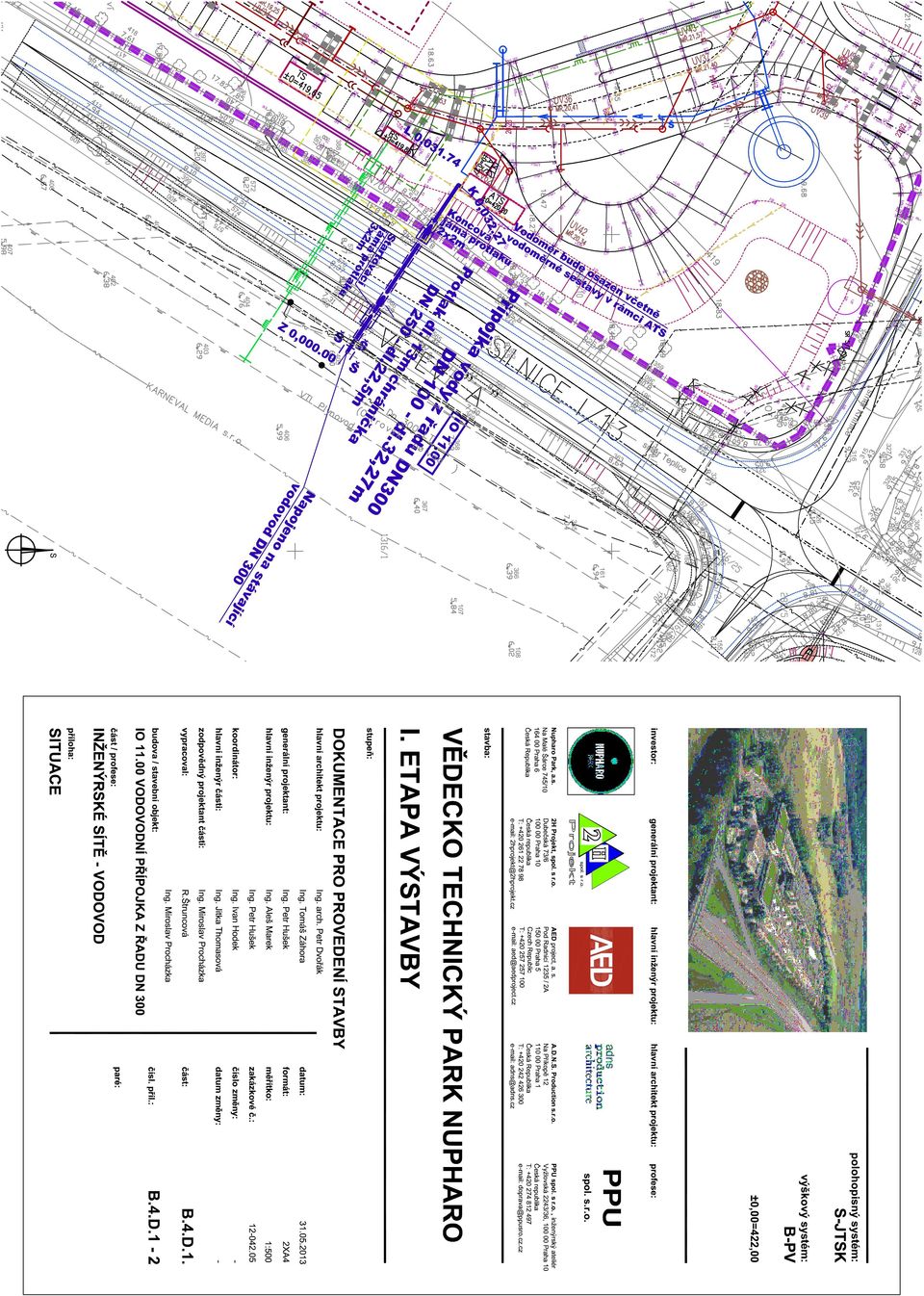

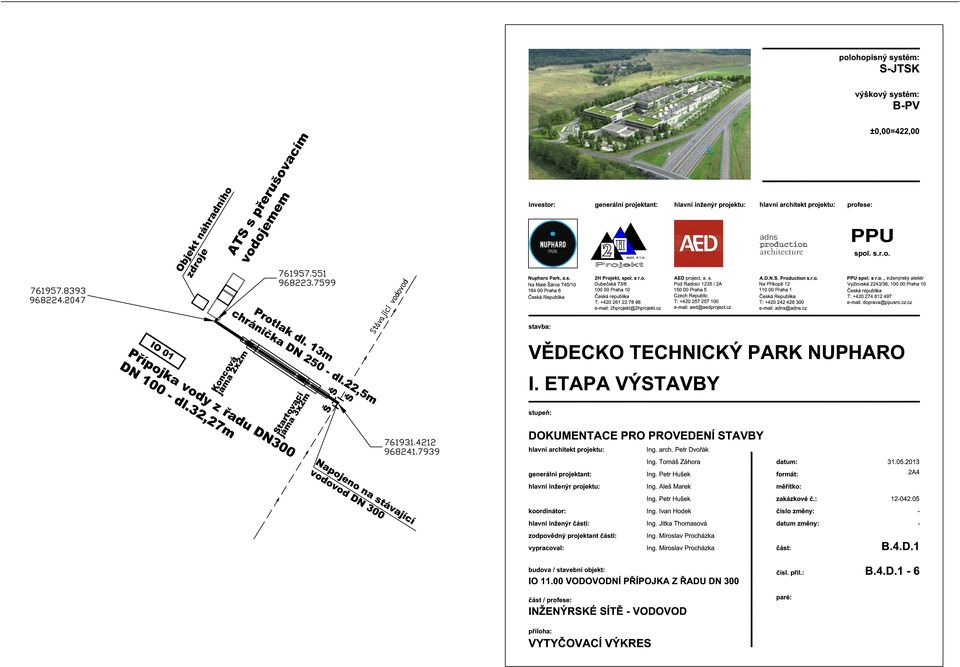

10 Vědecko technický park Nupharo. IO vodovodní přípojka z řadu DN 300 Technická zpráva 1. Úvod Předložená dokumentace řeší přípojku vody pro Vědeckotechnický park Nupharo ze stávajícího vodovodního přivaděče DN 300 LT - Ostrov, který vede podél komunikace I. tř. č. 13 a končí hlavním uzávěrem před vodoměrem v ATS. 2. Podklady Předložený projekt byl zpracován na základě těchto podkladů : stavební povolení, vydané Obecním úřadem Libouchec pod čís jedn SÚ/098/1602/2012, nabylo právní moci DSP tohoto objektu Zaměření stávající komunikace I.tř koordinace s IO (ATS) koordinace s ostatními sítěmi v trase přípojky a úpravou komunikace a terénu v areálu 3. Návrh řešení Napojení na stávající řad DN 300 je navrženo přípojkou DN 100. Tato přípojka je ve výkresech označena jako IO DN 100 dl. 32,27m. V místě napojení jsou osazena 3 šoupata se zemní soupravou. Jedná se o šoupata 2 x DN 300 a 1 x DN 100. Šoupata budou ochráněna kanalizační skruží vyvedenou na terén. Potrubí bude pod komunikací uloženo v chráničce DN 250 dl. 22,50 m. Tato chránička v délce 13 m bude provedena jako protlak pod vlastním tělesem komunikace. Potrubí přípojky bude ukončeno na fasádě ATS. Přípojka končí hlavním uzávěrem ve vodoměrné sestavě umístěné v ATS. 4. Materiál Pro vodovodní přípojku od řadu DN 300 až po AT-stanici je navržen jako materiál tvárná litina DN 100 s vnitřní cementovou vystýlkou PN 10 bar a to i pro armatury i tvarovky. V místě podchodu pod komunikací budou na potrubí osazeny zámkové spoje. Chránička pod komunikací bude DN 250 ocelová. Technické požadavky na materiál armatur, spojovacích prvků Spojovací prvky - tělo z tvárné litiny, opatřené těžkou antikorozní ochranou 1

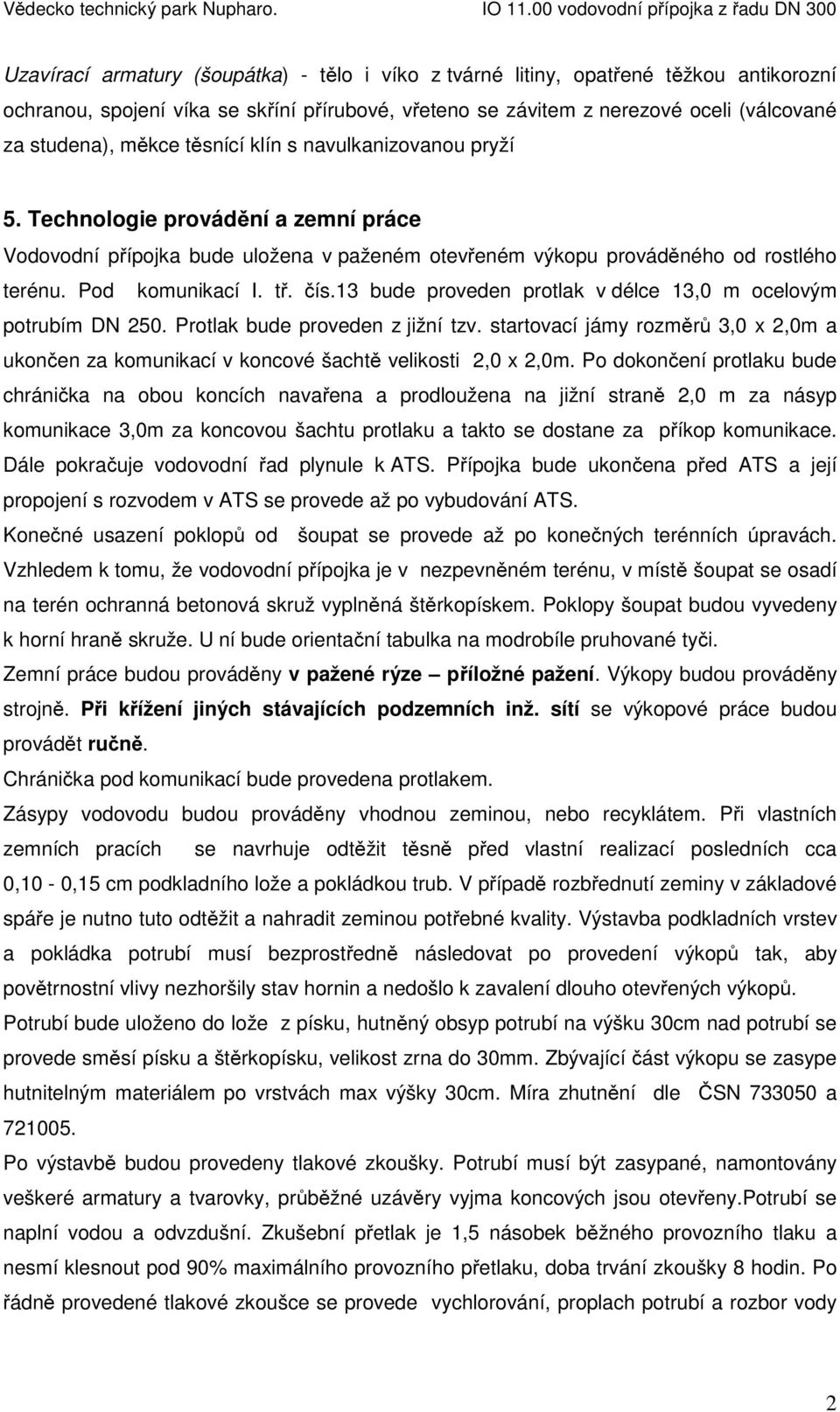

11 Vědecko technický park Nupharo. IO vodovodní přípojka z řadu DN 300 Uzavírací armatury (šoupátka) - tělo i víko z tvárné litiny, opatřené těžkou antikorozní ochranou, spojení víka se skříní přírubové, vřeteno se závitem z nerezové oceli (válcované za studena), měkce těsnící klín s navulkanizovanou pryží 5. Technologie provádění a zemní práce Vodovodní přípojka bude uložena v paženém otevřeném výkopu prováděného od rostlého terénu. Pod komunikací I. tř. čís.13 bude proveden protlak v délce 13,0 m ocelovým potrubím DN 250. Protlak bude proveden z jižní tzv. startovací jámy rozměrů 3,0 x 2,0m a ukončen za komunikací v koncové šachtě velikosti 2,0 x 2,0m. Po dokončení protlaku bude chránička na obou koncích navařena a prodloužena na jižní straně 2,0 m za násyp komunikace 3,0m za koncovou šachtu protlaku a takto se dostane za příkop komunikace. Dále pokračuje vodovodní řad plynule k ATS. Přípojka bude ukončena před ATS a její propojení s rozvodem v ATS se provede až po vybudování ATS. Konečné usazení poklopů od šoupat se provede až po konečných terénních úpravách. Vzhledem k tomu, že vodovodní přípojka je v nezpevněném terénu, v místě šoupat se osadí na terén ochranná betonová skruž vyplněná štěrkopískem. Poklopy šoupat budou vyvedeny k horní hraně skruže. U ní bude orientační tabulka na modrobíle pruhované tyči. Zemní práce budou prováděny v pažené rýze příložné pažení. Výkopy budou prováděny strojně. Při křížení jiných stávajících podzemních inž. sítí se výkopové práce budou provádět ručně. Chránička pod komunikací bude provedena protlakem. Zásypy vodovodu budou prováděny vhodnou zeminou, nebo recyklátem. Při vlastních zemních pracích se navrhuje odtěžit těsně před vlastní realizací posledních cca 0,10-0,15 cm podkladního lože a pokládkou trub. V případě rozbřednutí zeminy v základové spáře je nutno tuto odtěžit a nahradit zeminou potřebné kvality. Výstavba podkladních vrstev a pokládka potrubí musí bezprostředně následovat po provedení výkopů tak, aby povětrnostní vlivy nezhoršily stav hornin a nedošlo k zavalení dlouho otevřených výkopů. Potrubí bude uloženo do lože z písku, hutněný obsyp potrubí na výšku 30cm nad potrubí se provede směsí písku a štěrkopísku, velikost zrna do 30mm. Zbývající část výkopu se zasype hutnitelným materiálem po vrstvách max výšky 30cm. Míra zhutnění dle ČSN a Po výstavbě budou provedeny tlakové zkoušky. Potrubí musí být zasypané, namontovány veškeré armatury a tvarovky, průběžné uzávěry vyjma koncových jsou otevřeny.potrubí se naplní vodou a odvzdušní. Zkušební přetlak je 1,5 násobek běžného provozního tlaku a nesmí klesnout pod 90% maximálního provozního přetlaku, doba trvání zkoušky 8 hodin. Po řádně provedené tlakové zkoušce se provede vychlorování, proplach potrubí a rozbor vody 2

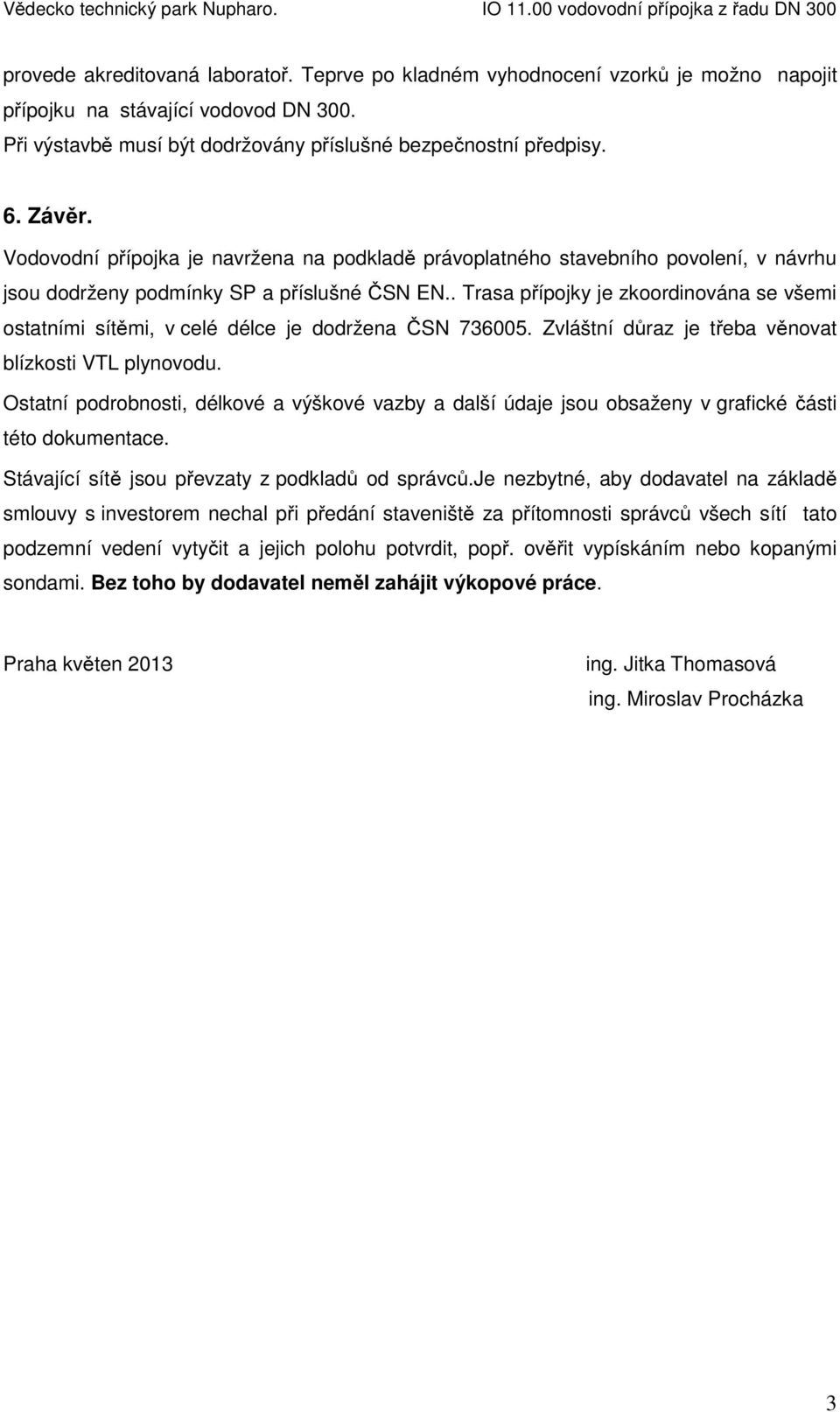

12 Vědecko technický park Nupharo. IO vodovodní přípojka z řadu DN 300 provede akreditovaná laboratoř. Teprve po kladném vyhodnocení vzorků je možno napojit přípojku na stávající vodovod DN 300. Při výstavbě musí být dodržovány příslušné bezpečnostní předpisy. 6. Závěr. Vodovodní přípojka je navržena na podkladě právoplatného stavebního povolení, v návrhu jsou dodrženy podmínky SP a příslušné ČSN EN.. Trasa přípojky je zkoordinována se všemi ostatními sítěmi, v celé délce je dodržena ČSN Zvláštní důraz je třeba věnovat blízkosti VTL plynovodu. Ostatní podrobnosti, délkové a výškové vazby a další údaje jsou obsaženy v grafické části této dokumentace. Stávající sítě jsou převzaty z podkladů od správců.je nezbytné, aby dodavatel na základě smlouvy s investorem nechal při předání staveniště za přítomnosti správců všech sítí tato podzemní vedení vytyčit a jejich polohu potvrdit, popř. ověřit vypískáním nebo kopanými sondami. Bez toho by dodavatel neměl zahájit výkopové práce. Praha květen 2013 ing. Jitka Thomasová ing. Miroslav Procházka 3
