SPECIÁLNÍ NÁSTROJE ŘADY XPERT. Výrobek

Transkript

1 54 1 / 27 / GR SPECIÁLNÍ NÁSTROJE ŘADY XPERT POUŽITÍ Odstraňování rzi, odstraňování nátěrů a laků, ochrana spodních ploch, odstraňování těsnicích hmot, čištění svarových švů, odstraňování okují atd. SKUPINY SPOTŘEBITELŮ Opravy vozidel, ocelové konstrukce výrobních hal, stavba strojů Stavba lodí (např.: odstraňování řas) Stavební průmysl (čištění bednicích panelů) Zpracování dřeva (odstraňování nátěrů a laků, leštění) Výrobek Hrubé čisticí kotouče jsou vyrobeny z ultraporézní sítě tvořené nylonovými vlákny, která je rovnoměrně obohacena karbidem křemíků sloužícím jako brusivo. Profil 1GR pro obvodové broušení Profil 27GR pro broušení rovinných ploch (čelní broušení) Síť z nylonových vláken s karbidem křemíku na jádru ze skleněných vláken 1GR 27GR STANDARDNÍ ČLENĚNÍ (profily, rozměry) 1GR D [mm] T [mm] H [mm] 27GR D [mm] H [mm] , , , ,23 Upínací trny jako příslušenství Zrnitost = 36 všeobecně POŽADAVKY Hrubý čisticí kotouč se musí flexibilně přizpůsobovat příslušnému povrchu obrobku a kromě dlouhé životnosti musí mít také schopnost vytvářet stejnoměrnou povrchovou strukturu.

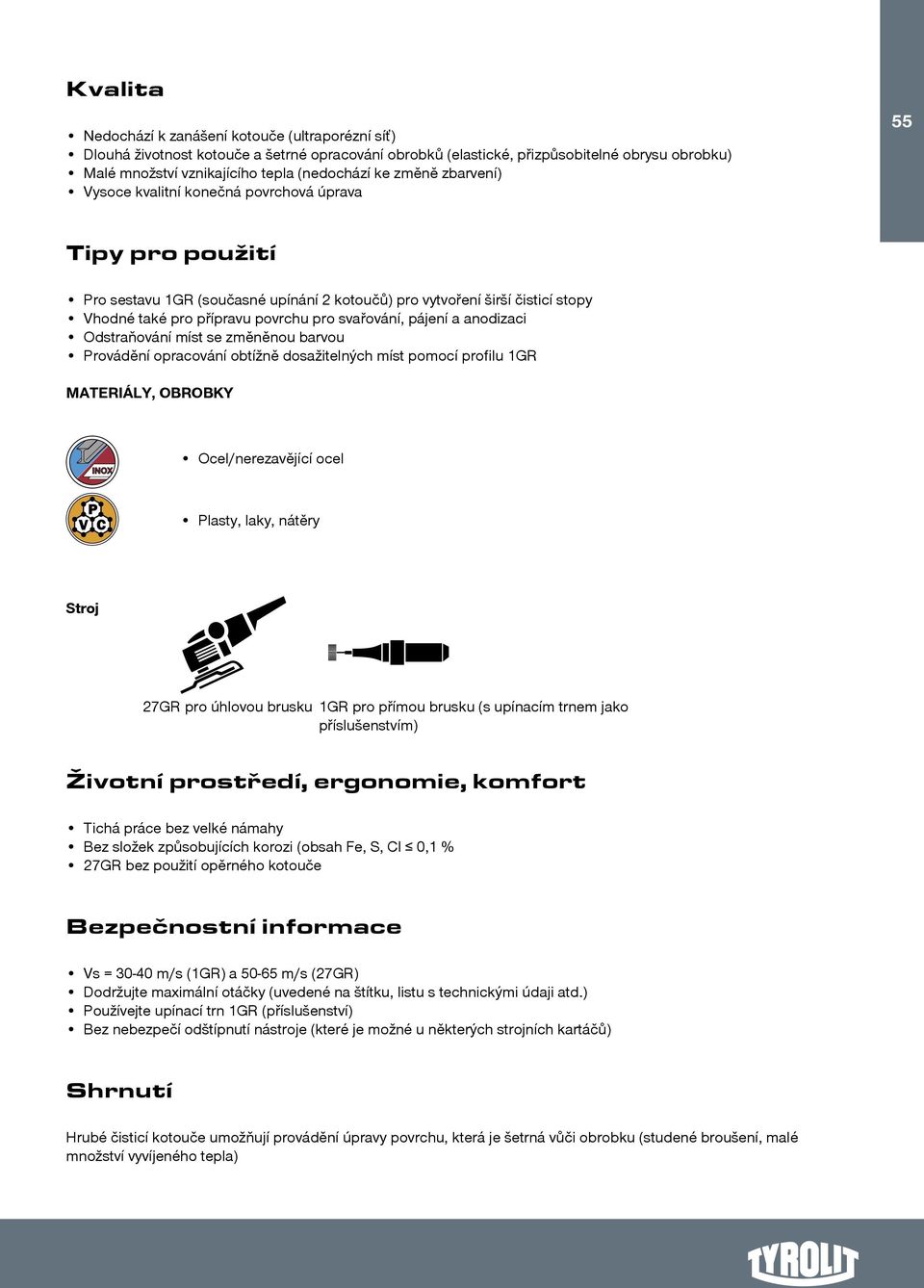

2 Kvalita Nedochází k zanášení kotouče (ultraporézní síť) Dlouhá životnost kotouče a šetrné opracování obrobků (elastické, přizpůsobitelné obrysu obrobku) Malé množství vznikajícího tepla (nedochází ke změně zbarvení) Vysoce kvalitní konečná povrchová úprava 55 Tipy pro použití Pro sestavu 1GR (současné upínání 2 kotoučů) pro vytvoření širší čisticí stopy Vhodné také pro přípravu povrchu pro svařování, pájení a anodizaci Odstraňování míst se změněnou barvou Provádění opracování obtížně dosažitelných míst pomocí profilu 1GR MATERIÁLY, OBROBKY Ocel/nerezavějící ocel Plasty, laky, nátěry Stroj 27GR pro úhlovou brusku 1GR pro přímou brusku (s upínacím trnem jako příslušenstvím) Životní prostředí, ergonomie, komfort Tichá práce bez velké námahy Bez složek způsobujících korozi (obsah Fe, S, Cl 0,1 % 27GR bez použití opěrného kotouče Bezpečnostní informace Vs = m/s (1GR) a m/s (27GR) Dodržujte maximální otáčky (uvedené na štítku, listu s technickými údaji atd.) Používejte upínací trn 1GR (příslušenství) Bez nebezpečí odštípnutí nástroje (které je možné u některých strojních kartáčů) Shrnutí Hrubé čisticí kotouče umožňují provádění úpravy povrchu, která je šetrná vůči obrobku (studené broušení, malé množství vyvíjeného tepla)

3 56 29RON RONDELLER POUŽITÍ Hrubé broušení kovu (vyhlazování svarových švů) Odstraňování otřepů a tvarovací operace u mnoha materiálů SKUPINY SPOTŘEBITELŮ Výroba přístrojové techniky, výroba kotlů, ocelové konstrukce, terotechnologie a pokládání potrubí Výroba a opravy vozidel Zpracování plastů Opracování stavebních tvárnic a přírodního kamene Výrobek STRUKTURA RONDELLER je polopružný kotouč se sníženým středem, který má na brusné straně patentovanou strukturu tvořenou výstupky. Optimalizovaná přeprava třísek mezi výstupky zamezuje zanášení nástroje. Pryskyřičné pojivo Vyztužení skleněnými vlákny A = běžný oxid hlinitý C = karbid křemíku STANDARDNÍ ČLENĚNÍ (profily, rozměry) Profil: D x H [mm] Specifikace: 29RON Ø 115x22,23 A24-BF a C36-BF Předbroušení Ø125x22,23 A36-BF C60-BF Polojemné broušenír Ø178x22,23 A60-BF C180-BF Broušení načisto POŽADAVKY Požadovány jsou vysoká úroveň úběru materiálu a konkávně zakřivené povrchy obrobků.

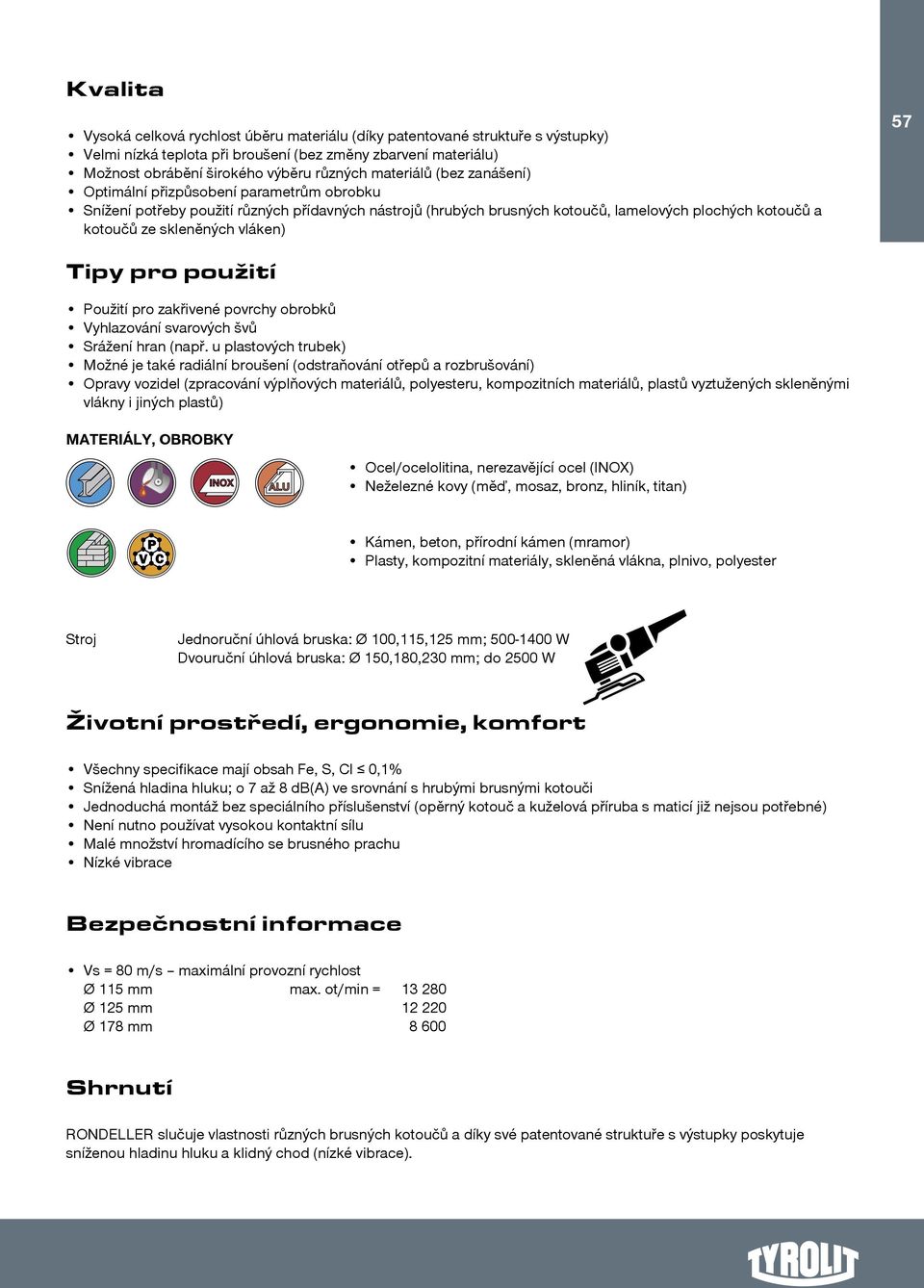

4 Kvalita Vysoká celková rychlost úběru materiálu (díky patentované struktuře s výstupky) Velmi nízká teplota při broušení (bez změny zbarvení materiálu) Možnost obrábění širokého výběru různých materiálů (bez zanášení) Optimální přizpůsobení parametrům obrobku Snížení potřeby použití různých přídavných nástrojů (hrubých brusných kotoučů, lamelových plochých kotoučů a kotoučů ze skleněných vláken) 57 Tipy pro použití Použití pro zakřivené povrchy obrobků Vyhlazování svarových švů Srážení hran (např. u plastových trubek) Možné je také radiální broušení (odstraňování otřepů a rozbrušování) Opravy vozidel (zpracování výplňových materiálů, polyesteru, kompozitních materiálů, plastů vyztužených skleněnými vlákny i jiných plastů) MATERIÁLY, OBROBKY Ocel/ocelolitina, nerezavějící ocel (INOX) Neželezné kovy (měď, mosaz, bronz, hliník, titan) Kámen, beton, přírodní kámen (mramor) Plasty, kompozitní materiály, skleněná vlákna, plnivo, polyester Stroj Jednoruční úhlová bruska: Ø 100,115,125 mm; W Dvouruční úhlová bruska: Ø 150,180,230 mm; do 2500 W Životní prostředí, ergonomie, komfort Všechny specifikace mají obsah Fe, S, Cl 0,1% Snížená hladina hluku; o 7 až 8 db(a) ve srovnání s hrubými brusnými kotouči Jednoduchá montáž bez speciálního příslušenství (opěrný kotouč a kuželová příruba s maticí již nejsou potřebné) Není nutno používat vysokou kontaktní sílu Malé množství hromadícího se brusného prachu Nízké vibrace Bezpečnostní informace Vs = 80 m/s maximální provozní rychlost Ø 115 mm max. ot/min = Ø 125 mm Ø 178 mm Shrnutí RONDELLER slučuje vlastnosti různých brusných kotoučů a díky své patentované struktuře s výstupky poskytuje sníženou hladinu hluku a klidný chod (nízké vibrace).

5 58 Rondeler SECUR EXTRA Není třeba používat speciální příslušenství (opěrné kotouče a kuželové upínací matice )! Polopružné rondelery SECUR EXTRA kombinují výhody různých brusných nástrojů se snadnou manipulací. Unikátní geometrie a zcela nový typ čepu umožňují výbornou dopravu třísek, studené broušení, které je šetrné k materiálům, a ergonomické použití. Použití naprosto bez vibrací a ideálně přizpůsobitelné obrobkům pro broušení, odstraňování otřepů a tváření znamená, že kulové plochy mohou být dokonale obrobeny. SECUR EXTRA 29RON Typ č. Rozměry Specifikace Cena OJ Poznámky EUR x22,2 A24-BF* x22,2 A36-BF* x22,2 A60-BF* x22,2 A24-BF* x22,2 A36-BF* x22,2 A60-BF* x22,2 A24-BF* x22,2 A36-BF* x22,2 A60-BF* x22,2 C36-BF x22,2 C100-BF x22,2 C180-BF x22,2 C36-BF x22,2 C60-BF *Obsah Fe, S, Cl 0,1 % v s = 80 m/s A = běžný oxid hlinitý C = karbid křemíku Termosetové pojivo Vyztuženo vlákny Snadná montáž bez speciálního příslušenství Patentovaný typ čepu Studená leštěná sekce Nízké vibrace a hlučnost Obsah Fe, S, Cl 0,1%

6 Hrubé čisticí kotouče XPERT 59 Snadné odstraňování rzi, nátěrů, laku a těsnicích materiálů ze spodní strany karosérií. Příprava povrchů ke svařování, pájení a eloxování. Vysoce porézní nylonová vlákna, stejnoměrně upravená agresivními brusivy, splňují veškeré nároky. Univerzálnost hrubých čisticích kotoučů XPERT se vyznačuje nízkým zanášením a špiněním kotouče, dlouhou životností kombinovanou s rovnoměrným brusným profilem, ale také nízkou akumulací tepla a tichým, nenamáhavým broušením. Vhodné k použití na ručních úhlových bruskách (model 27GR) a plochých bruskách (model 1 GR). X-pert 27GR Typ č. Rozměry Specifikace Cena OJ Poznámky EUR x22,2 C36-B* x22,2 C36-B* x22,2 C36-B* *Obsah Fe, S, Cl 0,1 % Nízké zanášení a špinění kotouče Dlouhá životnost Rovnoměrný brusný profil Nízká tvorba tepla Ideální přizpůsobení povrchu obrobků Tiché, nenamáhavé použití Obsah Fe, S, Cl 0,1%

7 60 Lešticí kotouče XPERT Extrémně šetrné zušlechtění povrchu: od jemného broušení k leštění je nyní možno dosáhnout pomocí úhlové brusky,díky vysoce elastické brusné vrstvě a použití stabilního tělesa ze skleněného vlákna. Vše, co je třeba, jsou regulovatelné otáčky úhlové brusky (v max = 30 m/s se rovná otáčkám 5500 ot/min). Volba dvou typů brusiva(a = na ocel, nerezovou ocel a neželezné kovy a C = na laky, nátěry a plasty) a tři stupně jemnosti (hrubá, střední, jemná) pokrývají všechny požadavky. X-pert 29EL Typ č. Rozměry Specifikace Cena OJ Poznámky EUR x9x22,2 A150MEDIUM* K leštění oceli, litých x9x22,2 A240-FINE* materiálů a nerezové nebo oceli odolné vůči x9x22,2 A80-COARSE* kyselině, jakož i všech neželezných kovů (NF) x9x22,2 C150MEDIUM K leštění plastů a nátěrů x9x22,2 C240-FINE x9x22,2 C80-COARSE *Obsah Fe, S, Cl 0,1 % Nízké zanášení a špinění kotouče Dlouhá životnost Rovnoměrný brusný profil Nízká tvorba tepla Ideální přizpůsobení povrchu obrobků Tiché, nenamáhavé použití Obsah Fe, S, Cl 0,1%
