CNC brousicí centrum, model UW I F s 5 řízenými osami Plně automatický zásobník brusných kotoučů a zakladač nástrojů

Transkript

1 14 CNC brousicí centrum, model UW I F s 5 řízenými osami Plně automatický zásobník brusných kotoučů a zakladač nástrojů SAACKE - vysoká přesnost v kompaktní formě

2 Nejmodernější technologie Flexibilní zakládání pomoci plně automatického zásobníku brusných kotoučů Vysoká přesnost je zajištěna umístěním brusného kotouče do středu otáčení brusné hlavy Integrovaný Pick Up zakladač nebo řetězový zásobník (volitelné) Digitálně řízený motor vřetene s extrémně klidným chodem Tuhé lože stroje umožňuje výrazné tlumení vibrací 2 Pro hospodárné broušení

3 Vodou chlazený motor vřetene zajišťuje rovnoměrně klidný chod 3 Pick-Up zakladač Kapacita: 3,0 až 5,0 mm průměr stopky obrobku 40 ks 5,1 až 8,0 mm průměr stopky obrobku 32 ks 8,1 až 11,0 mm průměr stopky obrobku 28 ks 11,1 až 14,0 mm průměr stopky obrobku 24 ks 14,1 až 20,0 mm průměr stopky obrobku 20 ks Automatická výměna brusných kotoučů s upínáním HSK Optimální kinematika díky natáčecí brusné hlavě

4 4 Náskok díky vysokému stupni automatizace Řetězový zásobník s kapacitou pro 64 nástrojů včetně zakládací jednotky integrovaný do pracovního prostoru stroje pro výrobu nových nástrojů i přeostřování Řetězový zásobník s kapacitou pro 160 nástrojů včetně zakládací jednotky pro výrobu nových nástrojů i přeostřování Libovolné zakládání nástrojů do zásobníku díky automatické výměně kleštin.

5 Nosič obrobků s přímým pohonem až ot/min, vhodný pro broušení na kulato 5 Přesné zaměření a polohování Přesně vyjádřeno Přesné polohování nástroje pomocí 3D měřicí sondy Automatické změření průměru, vzdálenosti od příruby, úhlu a šířky brusných kotoučů Vysoká dynamika ve všech osách díky digitálním pohonům os Konstrukce stolu umožňuje použití lunety a koníku

6 Funkčnost a design Moderně uspořádaný ovládací pult Standardní PC v nejaktuálnější konfiguraci Software a operační systém s nejnovější technologií Windows TFT plochý monitor s vysokým rozlišením Snadno ovladatelný obslužný software Řídící systém NUM Axium Power, s operační pamětí 1024 kb Přepínání mezi metrickým a palcovým měřicím systémem Interpolace 5 z 5 os Digitální servopohony NUMROTOplus 3D Simulace nástroje s absolutně přesnou animací procesu broušení Kontrola kolize pomocí 3D simulace stroje Všechny prvky jako měřicí sonda, luneta, koník, atd. jsou zohledněny při kontrole kolize

7 NUMROTOplus Aktualizace softwaru po celou dobu používání stroje Rozhraní pro měřicí přístroj Jednoduché vložení kontury DXF u tvarových fréz a stupňovitých vrtáků Možnost spojení různých programových modulů Databanka broušených nástrojů, technologií a brusných kotoučů 7 Velká rozmanitost současně s nejvyšší přesností Válcové a kuželové frézy Technické frézy Tvarové frézy a speciální nástroje Nástroje na obrábění dřeva Vrtáky a stupňovité vrtáky Dělové vrtáky Závitníky Obrážecí kolečka Kotoučové frézy

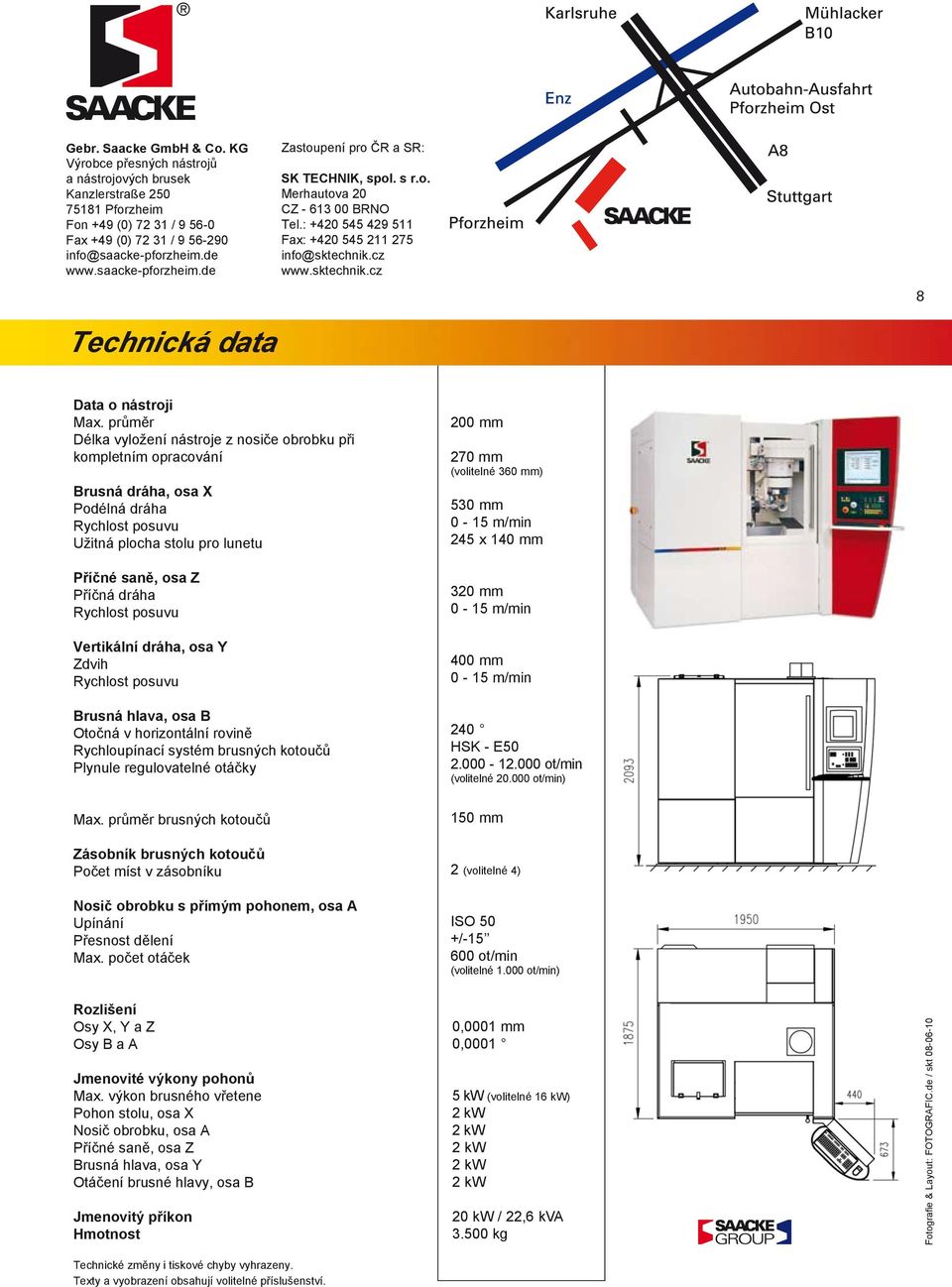

8 Gebr. Saacke GmbH & Co. KG Výrobce přesných nástrojů a nástrojových brusek Kanzlerstraße Pforzheim Fon +49 (0) / Fax +49 (0) / info@saacke-pforzheim.de Zastoupení pro ČR a SR: SK TECHNIK, spol. s r.o. Merhautova 20 CZ BRNO Tel.: Fax: info@sktechnik.cz 8 Technická data Data o nástroji Max. průměr Délka vyložení nástroje z nosiče obrobku při kompletním opracování Brusná dráha, osa X Podélná dráha Rychlost posuvu Užitná plocha stolu pro lunetu Příčné saně, osa Z Příčná dráha Rychlost posuvu Vertikální dráha, osa Y Zdvih Rychlost posuvu Brusná hlava, osa B Otočná v horizontální rovině Rychloupínací systém brusných kotoučů Plynule regulovatelné otáčky 200 mm 270 mm (volitelné 360 mm) 530 mm 0-15 m/min 245 x 140 mm 320 mm 0-15 m/min 400 mm 0-15 m/min 240 HSK - E ot/min (volitelné ot/min) Max. průměr brusných kotoučů 150 mm Zásobník brusných kotoučů Počet míst v zásobníku 2 (volitelné 4) Nosič obrobku s přímým pohonem, osa A Upínání Přesnost dělení Max. počet otáček ISO 50 +/ ot/min (volitelné ot/min) Rozlišení Osy X, Y a Z Osy B a A Jmenovité výkony pohonů Max. výkon brusného vřetene Pohon stolu, osa X Nosič obrobku, osa A Příčné saně, osa Z Brusná hlava, osa Y Otáčení brusné hlavy, osa B Jmenovitý příkon Hmotnost Technické změny i tiskové chyby vyhrazeny. Texty a vyobrazení obsahují volitelné příslušenství. 0,0001 mm 0, kw (volitelné 16 kw) 20 kw / 22,6 kva kg Fotografie & Layout: FOTOGRAFIC.de / skt
