Automatický teplovodní kotel AM Licotherm

Transkript

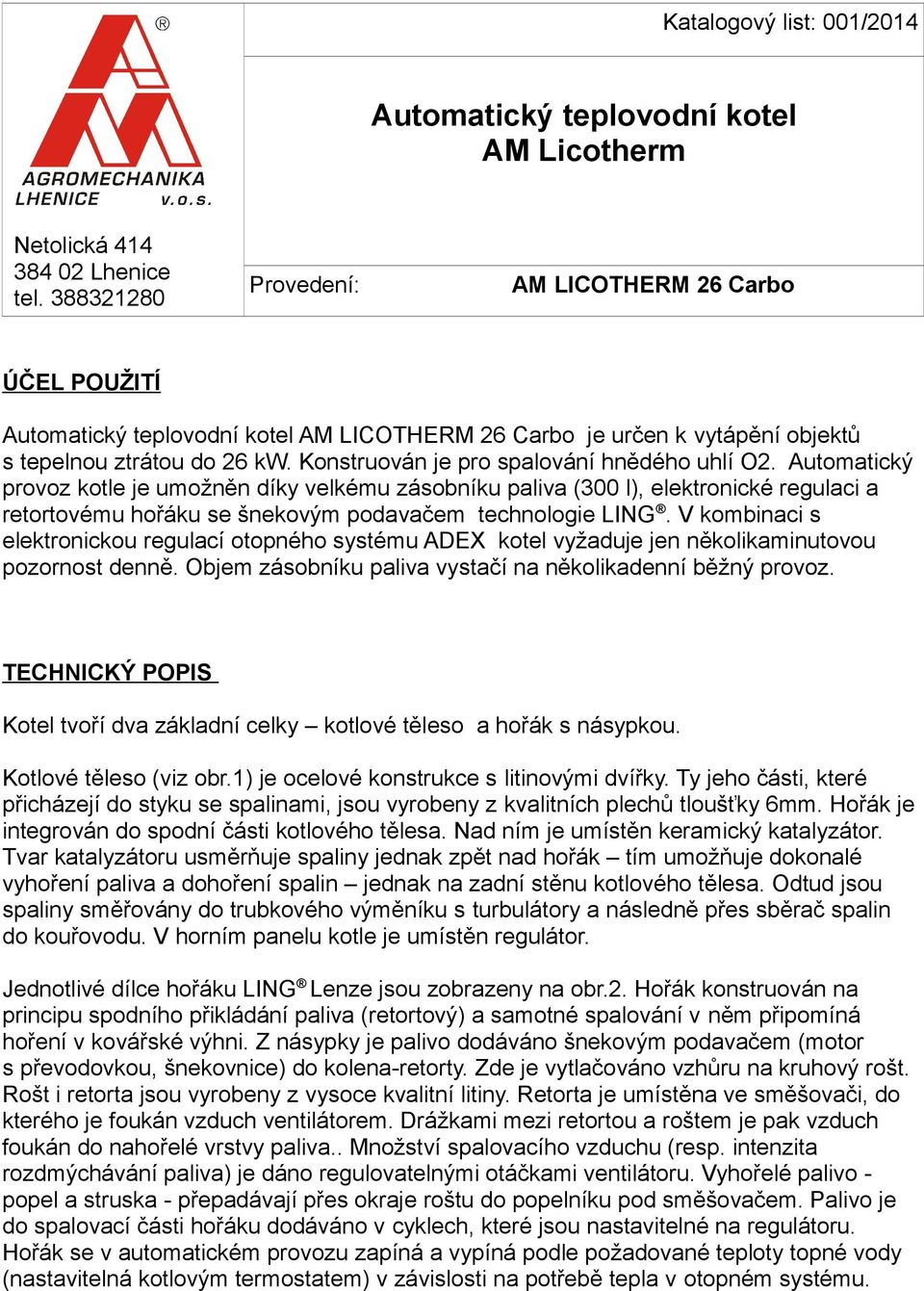

1 Katalogový list: 001/2014 Automatický teplovodní kotel AM Licotherm Netolická Lhenice tel Provedení: AM LICOTHERM 26 Carbo ÚČEL POUŽITÍ Automatický teplovodní kotel AM LICOTHERM 26 Carbo je určen k vytápění objektů s tepelnou ztrátou do 26 kw. Konstruován je pro spalování hnědého uhlí O2. Automatický provoz kotle je umožněn díky velkému zásobníku paliva (300 l), elektronické regulaci a retortovému hořáku se šnekovým podavačem technologie LING. V kombinaci s elektronickou regulací otopného systému ADEX kotel vyžaduje jen několikaminutovou pozornost denně. Objem zásobníku paliva vystačí na několikadenní běžný provoz. TECHNICKÝ POPIS Kotel tvoří dva základní celky kotlové těleso a hořák s násypkou. Kotlové těleso (viz obr.1) je ocelové konstrukce s litinovými dvířky. Ty jeho části, které přicházejí do styku se spalinami, jsou vyrobeny z kvalitních plechů tloušťky 6mm. Hořák je integrován do spodní části kotlového tělesa. Nad ním je umístěn keramický katalyzátor. Tvar katalyzátoru usměrňuje spaliny jednak zpět nad hořák tím umožňuje dokonalé vyhoření paliva a dohoření spalin jednak na zadní stěnu kotlového tělesa. Odtud jsou spaliny směřovány do trubkového výměníku s turbulátory a následně přes sběrač spalin do kouřovodu. V horním panelu kotle je umístěn regulátor. Jednotlivé dílce hořáku LING Lenze jsou zobrazeny na obr.2. Hořák konstruován na principu spodního přikládání paliva (retortový) a samotné spalování v něm připomíná hoření v kovářské výhni. Z násypky je palivo dodáváno šnekovým podavačem (motor s převodovkou, šnekovnice) do kolena-retorty. Zde je vytlačováno vzhůru na kruhový rošt. Rošt i retorta jsou vyrobeny z vysoce kvalitní litiny. Retorta je umístěna ve směšovači, do kterého je foukán vzduch ventilátorem. Drážkami mezi retortou a roštem je pak vzduch foukán do nahořelé vrstvy paliva.. Množství spalovacího vzduchu (resp. intenzita rozdmýchávání paliva) je dáno regulovatelnými otáčkami ventilátoru. Vyhořelé palivo - popel a struska - přepadávají přes okraje roštu do popelníku pod směšovačem. Palivo je do spalovací části hořáku dodáváno v cyklech, které jsou nastavitelné na regulátoru. Hořák se v automatickém provozu zapíná a vypíná podle požadované teploty topné vody (nastavitelná kotlovým termostatem) v závislosti na potřebě tepla v otopném systému.

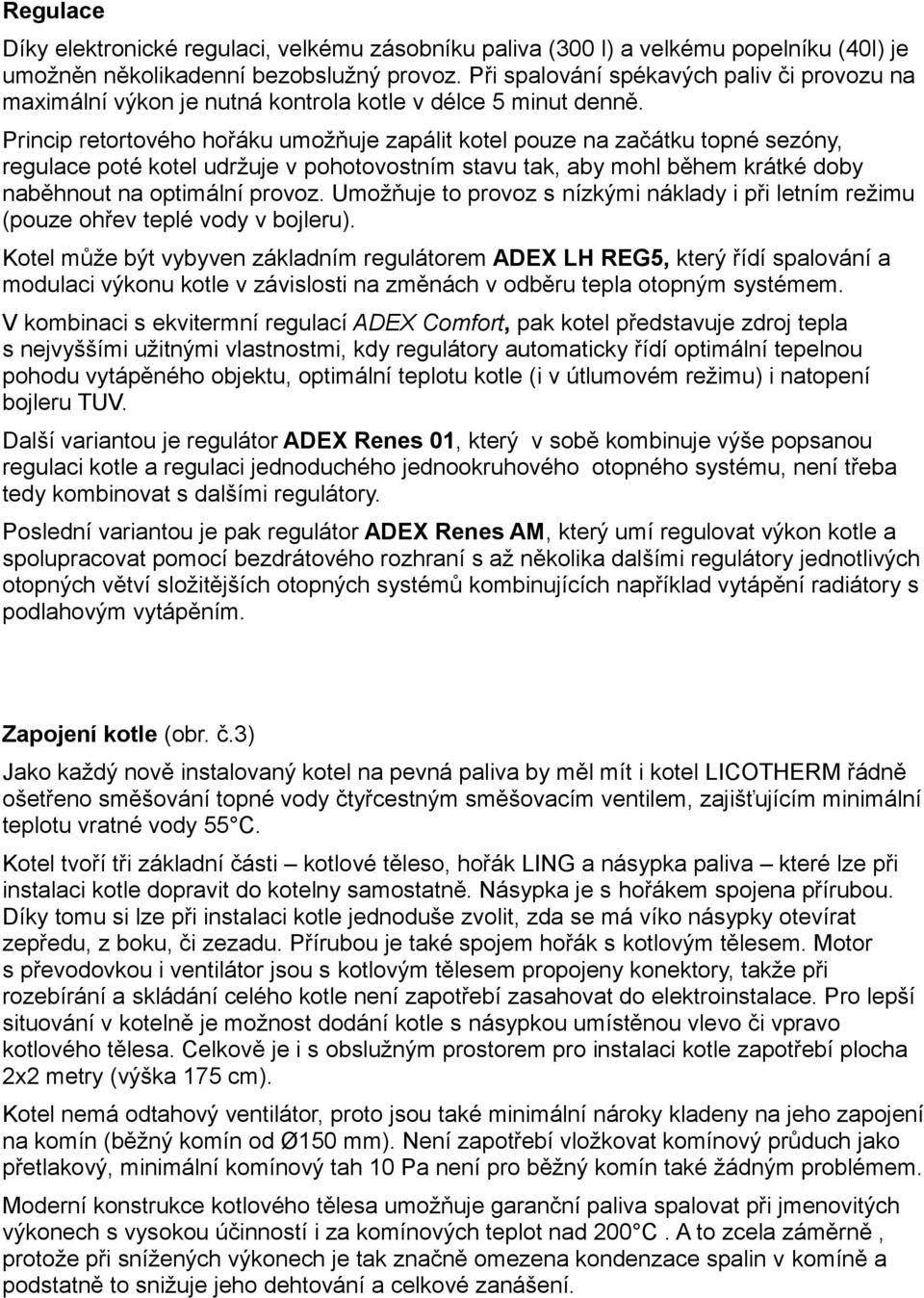

2 Regulace Díky elektronické regulaci, velkému zásobníku paliva (300 l) a velkému popelníku (40l) je umožněn několikadenní bezobslužný provoz. Při spalování spékavých paliv či provozu na maximální výkon je nutná kontrola kotle v délce 5 minut denně. Princip retortového hořáku umožňuje zapálit kotel pouze na začátku topné sezóny, regulace poté kotel udržuje v pohotovostním stavu tak, aby mohl během krátké doby naběhnout na optimální provoz. Umožňuje to provoz s nízkými náklady i při letním režimu (pouze ohřev teplé vody v bojleru). Kotel může být vybyven základním regulátorem ADEX LH REG5, který řídí spalování a modulaci výkonu kotle v závislosti na změnách v odběru tepla otopným systémem. V kombinaci s ekvitermní regulací ADEX Comfort, pak kotel představuje zdroj tepla s nejvyššími užitnými vlastnostmi, kdy regulátory automaticky řídí optimální tepelnou pohodu vytápěného objektu, optimální teplotu kotle (i v útlumovém režimu) i natopení bojleru TUV. Další variantou je regulátor ADEX Renes 01, který v sobě kombinuje výše popsanou regulaci kotle a regulaci jednoduchého jednookruhového otopného systému, není třeba tedy kombinovat s dalšími regulátory. Poslední variantou je pak regulátor ADEX Renes AM, který umí regulovat výkon kotle a spolupracovat pomocí bezdrátového rozhraní s až několika dalšími regulátory jednotlivých otopných větví složitějších otopných systémů kombinujících například vytápění radiátory s podlahovým vytápěním. Zapojení kotle (obr. č.3) Jako každý nově instalovaný kotel na pevná paliva by měl mít i kotel LICOTHERM řádně ošetřeno směšování topné vody čtyřcestným směšovacím ventilem, zajišťujícím minimální teplotu vratné vody 55 C. Kotel tvoří tři základní části kotlové těleso, hořák LING a násypka paliva které lze při instalaci kotle dopravit do kotelny samostatně. Násypka je s hořákem spojena přírubou. Díky tomu si lze při instalaci kotle jednoduše zvolit, zda se má víko násypky otevírat zepředu, z boku, či zezadu. Přírubou je také spojem hořák s kotlovým tělesem. Motor s převodovkou i ventilátor jsou s kotlovým tělesem propojeny konektory, takže při rozebírání a skládání celého kotle není zapotřebí zasahovat do elektroinstalace. Pro lepší situování v kotelně je možnost dodání kotle s násypkou umístěnou vlevo či vpravo kotlového tělesa. Celkově je i s obslužným prostorem pro instalaci kotle zapotřebí plocha 2x2 metry (výška 175 cm). Kotel nemá odtahový ventilátor, proto jsou také minimální nároky kladeny na jeho zapojení na komín (běžný komín od Ø150 mm). Není zapotřebí vložkovat komínový průduch jako přetlakový, minimální komínový tah 10 Pa není pro běžný komín také žádným problémem. Moderní konstrukce kotlového tělesa umožňuje garanční paliva spalovat při jmenovitých výkonech s vysokou účinností i za komínových teplot nad 200 C. A to zcela záměrně, protože při snížených výkonech je tak značně omezena kondenzace spalin v komíně a podstatně to snižuje jeho dehtování a celkové zanášení.

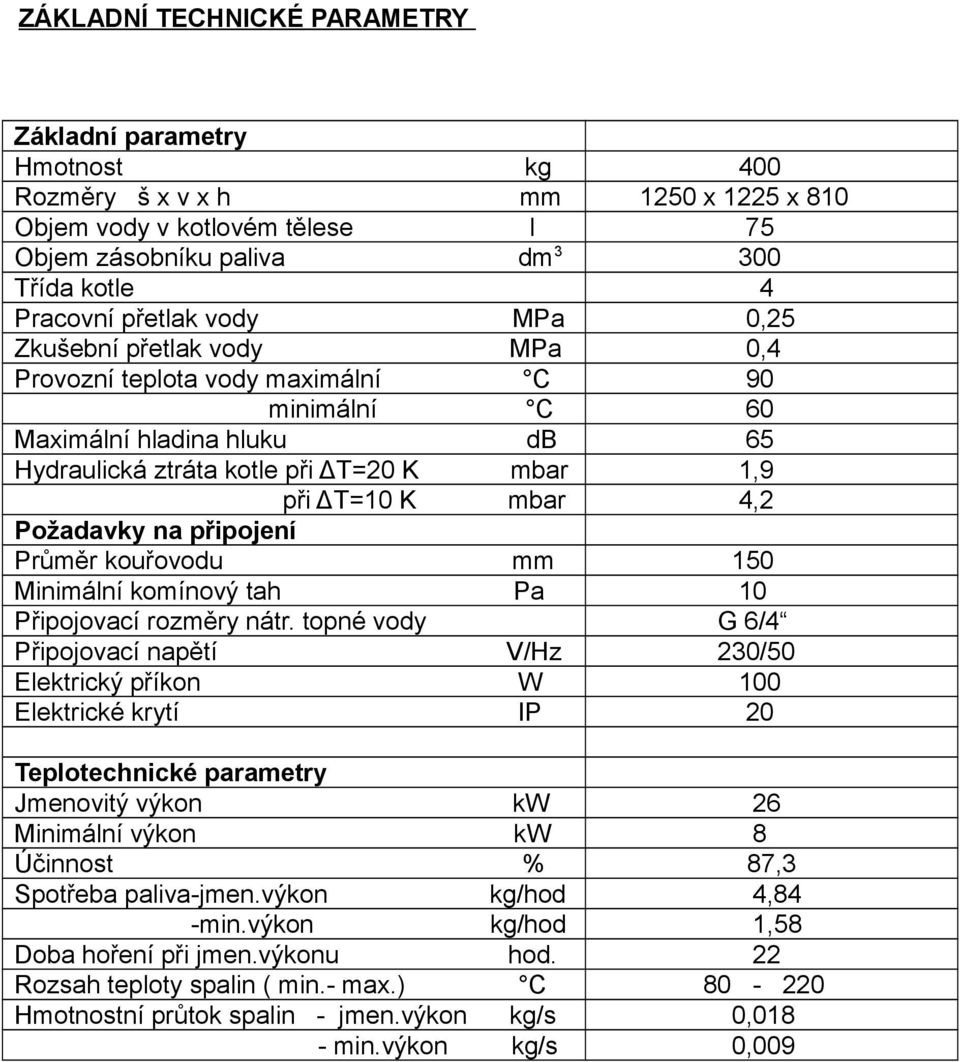

3 ZÁKLADNÍ TECHNICKÉ PARAMETRY Základní parametry Hmotnost kg 400 Rozměry š x v x h mm 1250 x 1225 x 810 Objem vody v kotlovém tělese l 75 Objem zásobníku paliva dm Třída kotle 4 Pracovní přetlak vody MPa 0,25 Zkušební přetlak vody MPa 0,4 Provozní teplota vody maximální C 90 minimální C 60 Maximální hladina hluku db 65 Hydraulická ztráta kotle při ΔT=20 K mbar 1,9 při ΔT=10 K mbar 4,2 Požadavky na připojení Průměr kouřovodu mm 150 Minimální komínový tah Pa 10 Připojovací rozměry nátr. topné vody G 6/4 Připojovací napětí V/Hz 230/50 Elektrický příkon W 100 Elektrické krytí IP 20 Teplotechnické parametry Jmenovitý výkon kw 26 Minimální výkon kw 8 Účinnost % 87,3 Spotřeba paliva-jmen.výkon kg/hod 4,84 -min.výkon kg/hod 1,58 Doba hoření při jmen.výkonu hod. 22 Rozsah teploty spalin ( min.- max.) C Hmotnostní průtok spalin - jmen.výkon kg/s 0,018 - min.výkon kg/s 0,009

4 Obr. 1) Schéma kotle AM LICOTHERM 26 Carbo Obr. 2) Schéma hořáku LING

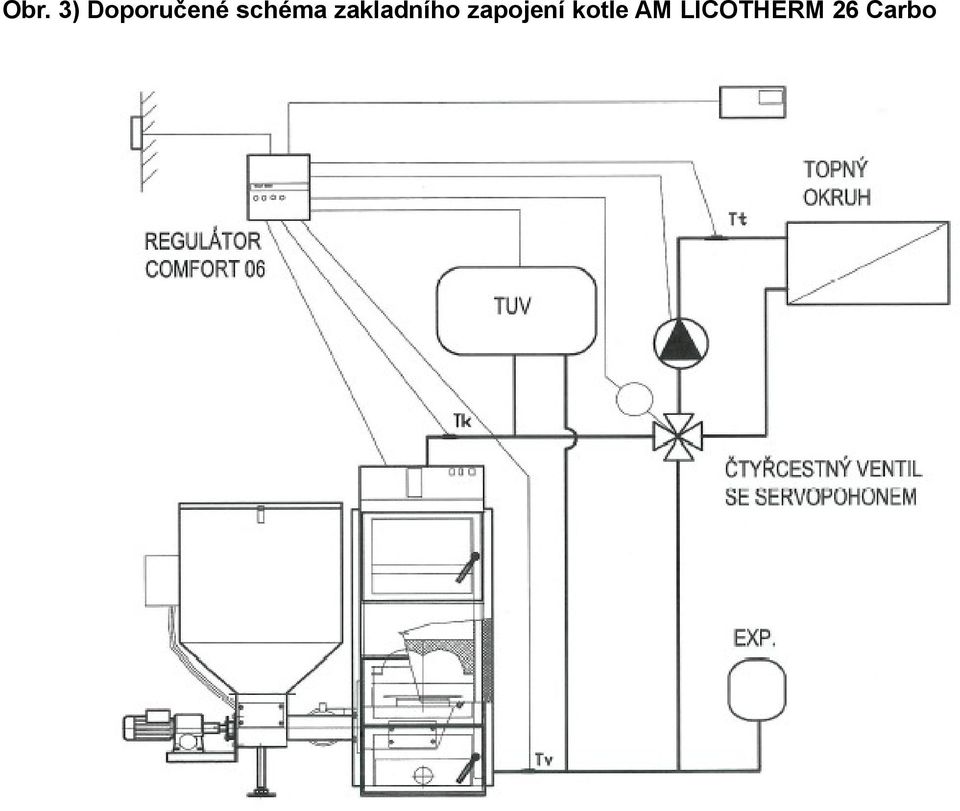

5 Obr. 3) Doporučené schéma zakladního zapojení kotle AM LICOTHERM 26 Carbo
