1 Funkce a rozdělení komínů Komíny slouží pro odvod spalin z objektu ven do prostoru. Svislá konstrukce musí být samonosná. Základní názvosloví: komínový plášť (samotná konstrukce komínu) může být: o z klasických cihel o z šamotových cihel o z prefabrikovaných tvarovek SCHIEDEL,CIKO komínový průduch - čtvercový, obdélníkový nebo kruhový sopouch - otvor v plášti, který slouží k připojení spotřebičů vybírací otvor - slouží k vybírání popelu a kondenzátu (kolem musí být zřízena nehořlavá podlaha) vymetací otvor - slouží k vymetání usazenin; zřizuje se tehdy, pokud komín nelze vymetat ze střechy (kolem musí být zřízena nehořlavá podlaha) komínová hlava - umístěna na konci komínového tělesa a musí být kryta nejlépe betonovou deskou

čtvercový, obdélníkový nebo kruhový sopouch - otvor v plášti, který slouží k připojení spotřebičů vybírací otvor - slouží k vybírání popelu a kondenzátu (kolem musí být zřízena

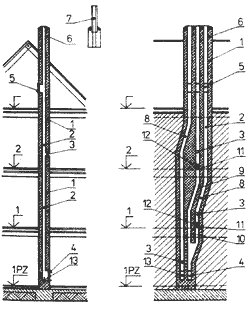

2 Základní názvy jednotlivých částí komínu (1 - komínový plášť, 2 - komínový průduch, 3 - sopouch, 4 - vybírací otvor, 5 - vymetací otvor, 6 - komínová hlava, 7 -komínový nástavec, 8 - uhýbání průduchu, 9 - komínová přepážka, 10 - komínový jazyk, 11 - výsuvná uzávěrka, 12 - pomocný čistící otvor, 13 - půdnice)

hlava, 7 -komínový nástavec, 8 - uhýbání průduchu, 9 - komínová přepážka, 10

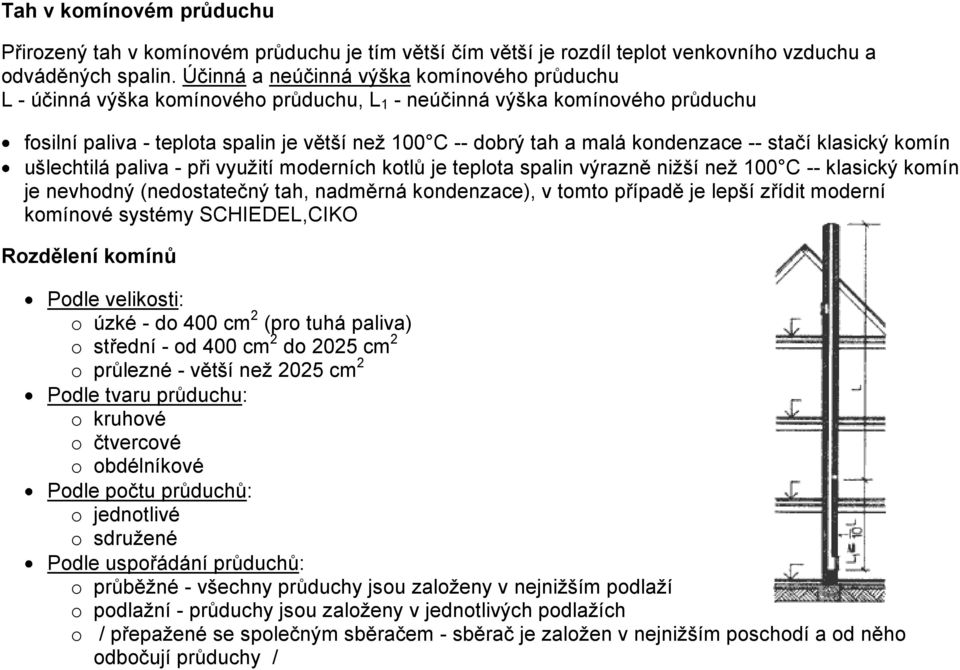

3 Tah v komínovém průduchu Přirozený tah v komínovém průduchu je tím větší čím větší je rozdíl teplot venkovního vzduchu a odváděných spalin. Účinná a neúčinná výška komínového průduchu L - účinná výška komínového průduchu, L 1 - neúčinná výška komínového průduchu fosilní paliva - teplota spalin je větší než 100 C -- dobrý tah a malá kondenzace -- stačí klasický komín ušlechtilá paliva - při využití moderních kotlů je teplota spalin výrazně nižší než 100 C -- klasický komín je nevhodný (nedostatečný tah, nadměrná kondenzace), v tomto případě je lepší zřídit moderní komínové systémy SCHIEDEL,CIKO Rozdělení komínů Podle velikosti: o úzké - do 400 cm 2 (pro tuhá paliva) o střední - od 400 cm 2 do 2025 cm 2 o průlezné - větší než 2025 cm 2 Podle tvaru průduchu: o kruhové o čtvercové o obdélníkové Podle počtu průduchů: o jednotlivé o sdružené Podle uspořádání průduchů: o průběžné - všechny průduchy jsou založeny v nejnižším podlaží o podlažní - průduchy jsou založeny v jednotlivých podlažích o / přepažené se společným sběračem - sběrač je založen v nejnižším poschodí a od něho odbočují průduchy /

kondenzace -- stačí klasický komín ušlechtilá paliva - při využití moderních kotlů je teplota spalin výrazně nižší než 100 C -- klasický komín je nevhodný (nedostatečný tah, nadměrná kondenzace), v

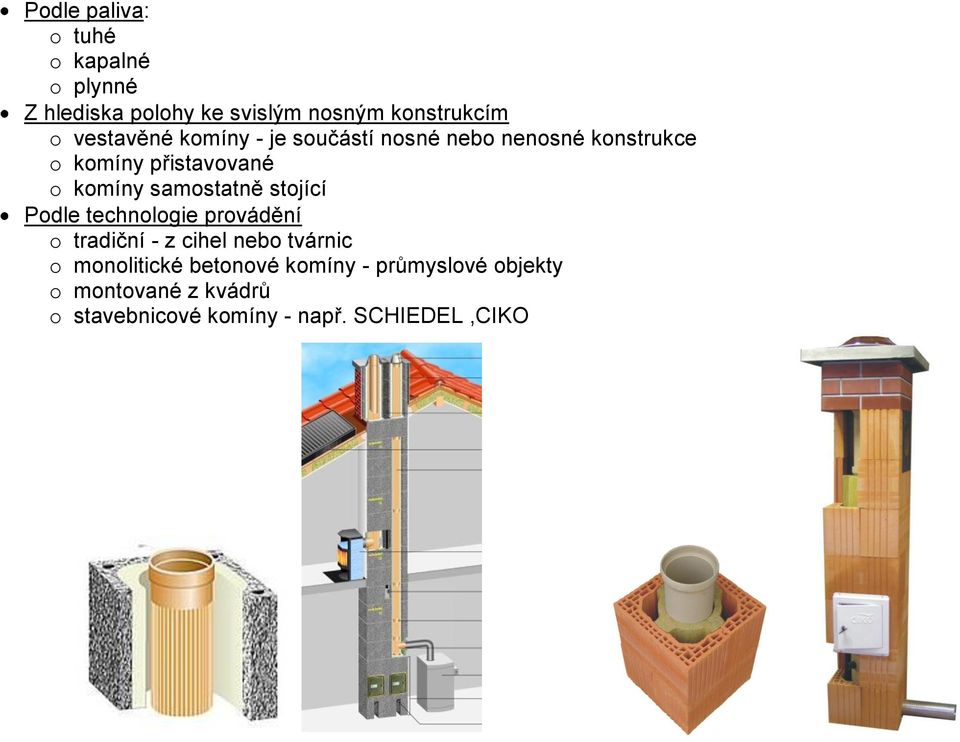

4 Podle paliva: o tuhé o kapalné o plynné Z hlediska polohy ke svislým nosným konstrukcím o vestavěné komíny - je součástí nosné nebo nenosné konstrukce o komíny přistavované o komíny samostatně stojící Podle technologie provádění o tradiční - z cihel nebo tvárnic o monolitické betonové komíny - průmyslové objekty o montované z kvádrů o stavebnicové komíny - např. SCHIEDEL,CIKO

samostatně stojící Podle technologie provádění o tradiční - z cihel nebo tvárnic o monolitické

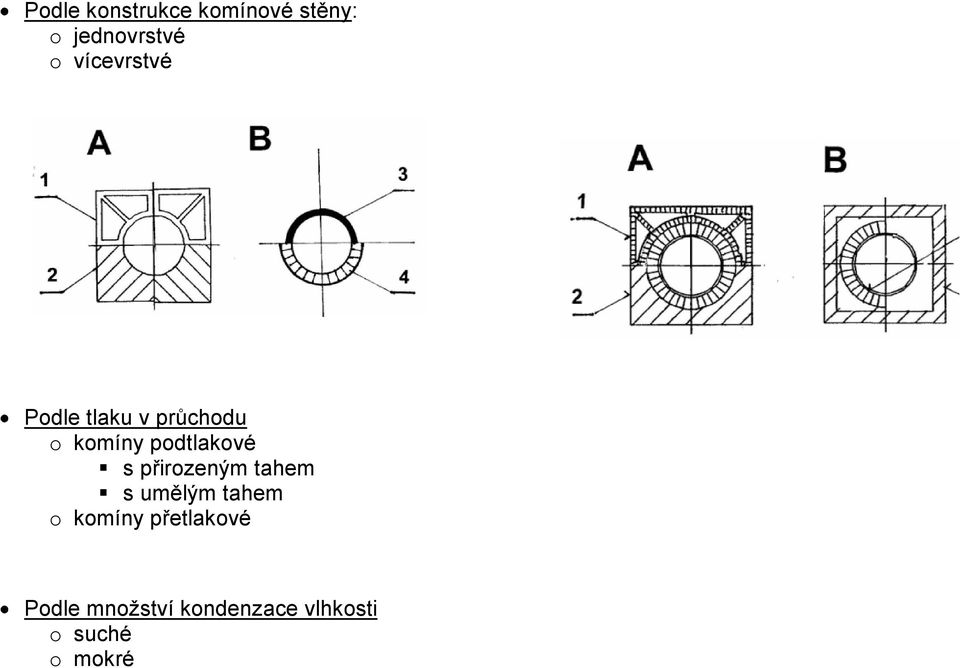

5 Podle konstrukce komínové stěny: o jednovrstvé o vícevrstvé Podle tlaku v průchodu o komíny podtlakové s přirozeným tahem s umělým tahem o komíny přetlakové Podle množství kondenzace vlhkosti o suché o mokré

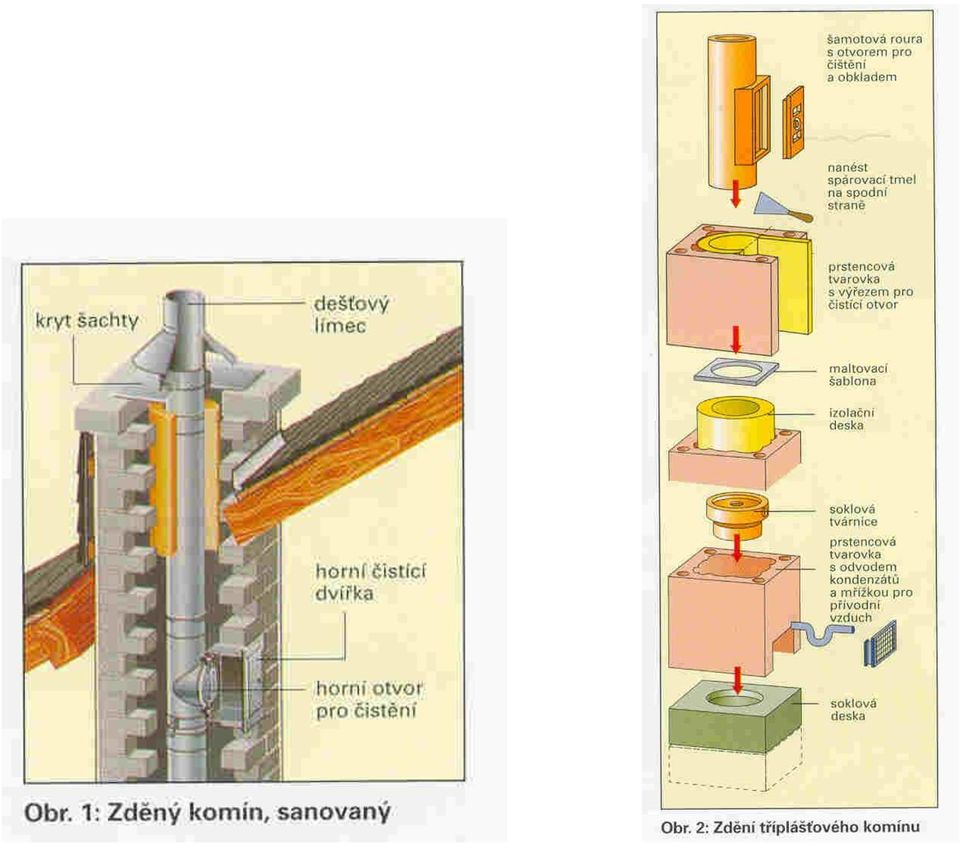

Konstrukce komínů a bezpečnostní předpisy Konstrukční prvky komínů Komínový průduch: průlezné průchody - při výšce do 10 m musí mít průlezný otvor rozměry min. 450x450 mm, při vyšších výškách min.

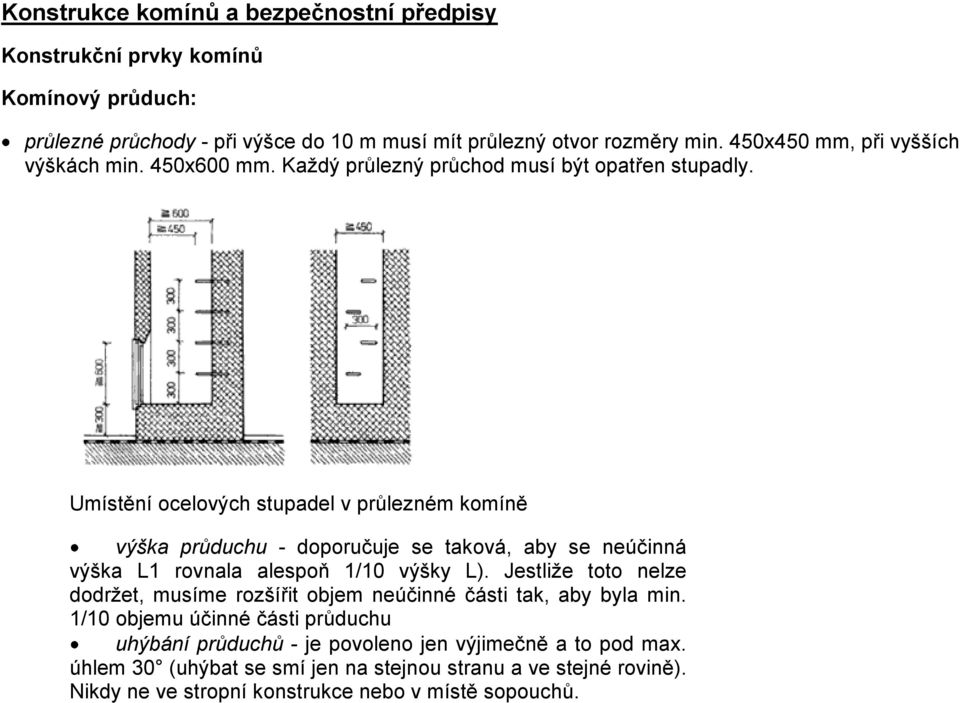

7 Konstrukce komínů a bezpečnostní předpisy Konstrukční prvky komínů Komínový průduch: průlezné průchody - při výšce do 10 m musí mít průlezný otvor rozměry min. 450x450 mm, při vyšších výškách min. 450x600 mm. Každý průlezný průchod musí být opatřen stupadly. Umístění ocelových stupadel v průlezném komíně výška průduchu - doporučuje se taková, aby se neúčinná výška L1 rovnala alespoň 1/10 výšky L). Jestliže toto nelze dodržet, musíme rozšířit objem neúčinné části tak, aby byla min. 1/10 objemu účinné části průduchu uhýbání průduchů - je povoleno jen výjimečně a to pod max. úhlem 30 (uhýbat se smí jen na stejnou stranu a ve stejné rovině). Nikdy ne ve stropní konstrukce nebo v místě sopouchů.

Umístění ocelových stupadel v průlezném komíně výška průduchu - doporučuje se taková, aby se neúčinná výška L1 rovnala alespoň 1/10 výšky L).

Komínové sopouchy - slouží k připojení spotřebičů. Mají být přímé a co nejkratší (sopouchy dlouhé max. 250 mm mohou být přímé, při délce mezi 250-500 mm má být sklon stoupání max.

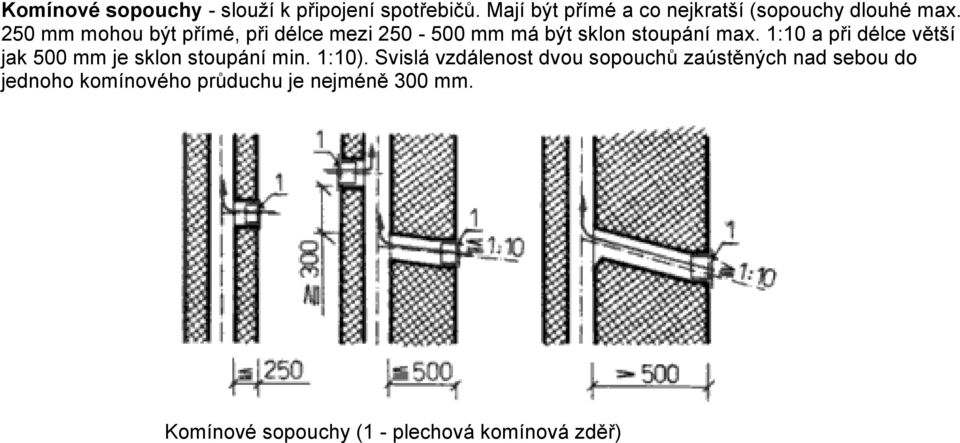

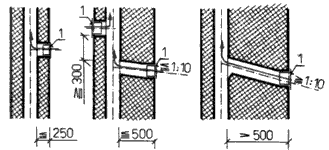

8 Komínové sopouchy - slouží k připojení spotřebičů. Mají být přímé a co nejkratší (sopouchy dlouhé max. 250 mm mohou být přímé, při délce mezi mm má být sklon stoupání max. 1:10 a při délce větší jak 500 mm je sklon stoupání min. 1:10). Svislá vzdálenost dvou sopouchů zaústěných nad sebou do jednoho komínového průduchu je nejméně 300 mm. Komínové sopouchy (1 - plechová komínová zděř)

250 mm mohou být přímé, při délce mezi 250-500 mm má být sklon stoupání max.

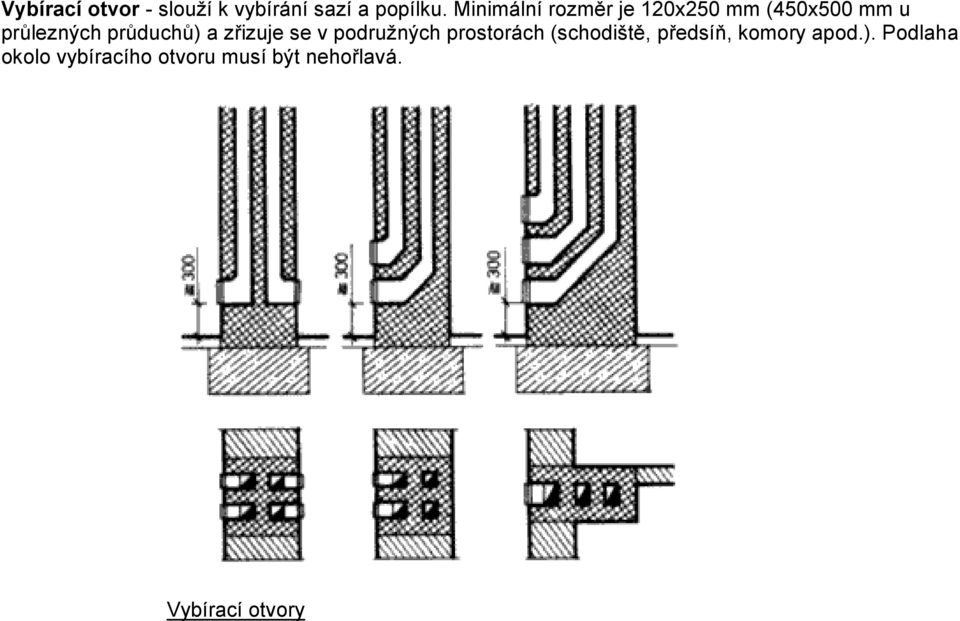

9 Vybírací otvor - slouží k vybírání sazí a popílku. Minimální rozměr je 120x250 mm (450x500 mm u průlezných průduchů) a zřizuje se v podružných prostorách (schodiště, předsíň, komory apod.). Podlaha okolo vybíracího otvoru musí být nehořlavá. Vybírací otvory

průduchů) a zřizuje se v podružných prostorách (schodiště,

Vymetací otvor - se zřizuje tehdy, nelze-li komínové průduchy vymetat z komínových lávek. Zřizují se na půdě, přičemž délka komínového průduchu nad nad vymetacím otvorem nesmí být větší jak 6 m.

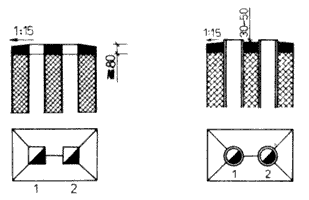

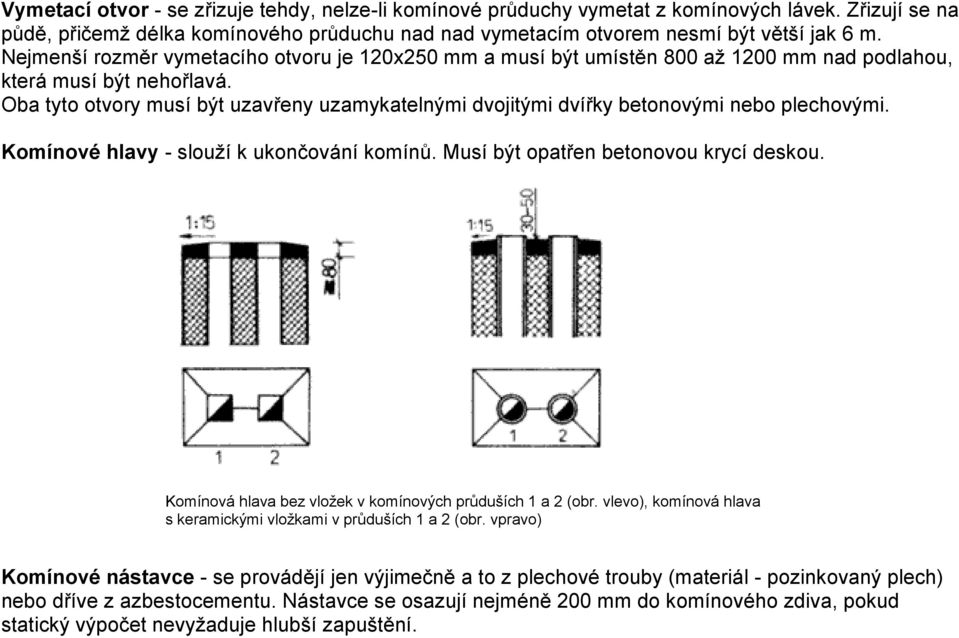

10 Vymetací otvor - se zřizuje tehdy, nelze-li komínové průduchy vymetat z komínových lávek. Zřizují se na půdě, přičemž délka komínového průduchu nad nad vymetacím otvorem nesmí být větší jak 6 m. Nejmenší rozměr vymetacího otvoru je 120x250 mm a musí být umístěn 800 až 1200 mm nad podlahou, která musí být nehořlavá. Oba tyto otvory musí být uzavřeny uzamykatelnými dvojitými dvířky betonovými nebo plechovými. Komínové hlavy - slouží k ukončování komínů. Musí být opatřen betonovou krycí deskou. Komínová hlava bez vložek v komínových průduších 1 a 2 (obr. vlevo), komínová hlava s keramickými vložkami v průduších 1 a 2 (obr. vpravo) Komínové nástavce - se provádějí jen výjimečně a to z plechové trouby (materiál - pozinkovaný plech) nebo dříve z azbestocementu. Nástavce se osazují nejméně 200 mm do komínového zdiva, pokud statický výpočet nevyžaduje hlubší zapuštění.

Oba tyto otvory musí být uzavřeny uzamykatelnými dvojitými dvířky betonovými nebo plechovými. Komínové hlavy - slouží k ukončování komínů. Musí být opatřen betonovou krycí deskou.

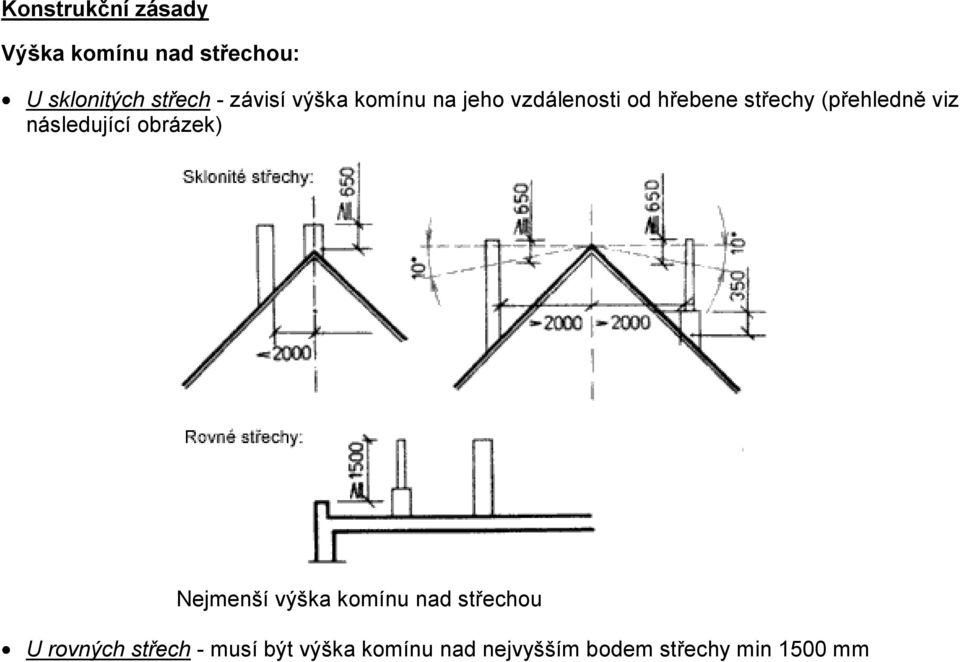

11 Konstrukční zásady Výška komínu nad střechou: U sklonitých střech - závisí výška komínu na jeho vzdálenosti od hřebene střechy (přehledně viz následující obrázek) Nejmenší výška komínu nad střechou U rovných střech - musí být výška komínu nad nejvyšším bodem střechy min 1500 mm

viz následující obrázek) Nejmenší výška komínu nad střechou U rovných

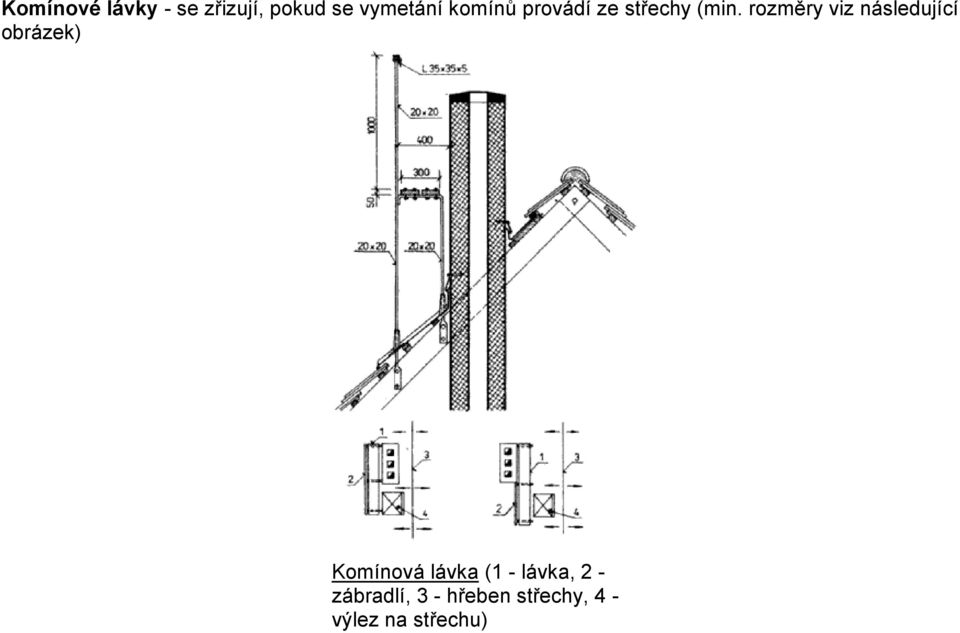

12 Komínové lávky - se zřizují, pokud se vymetání komínů provádí ze střechy (min. rozměry viz následující obrázek) Komínová lávka (1 - lávka, 2 - zábradlí, 3 - hřeben střechy, 4 - výlez na střechu)

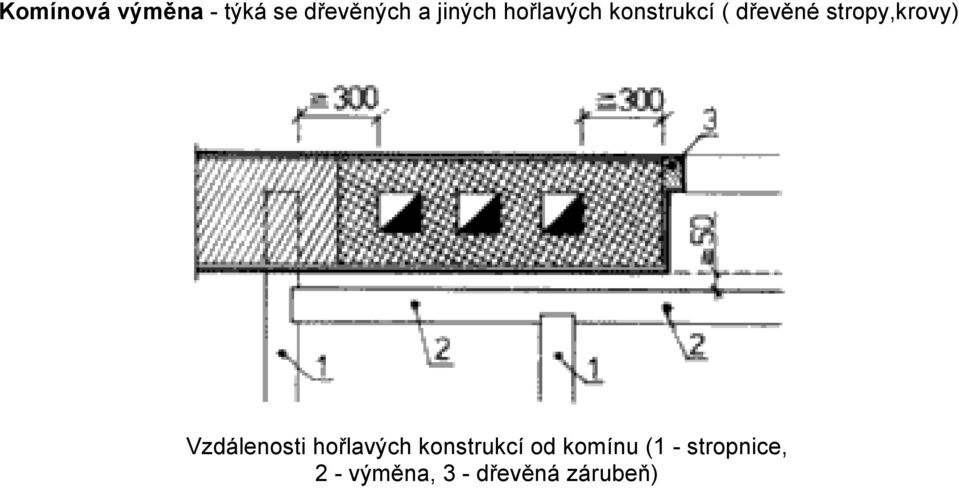

13 Komínová výměna - týká se dřevěných a jiných hořlavých konstrukcí ( dřevěné stropy,krovy) Vzdálenosti hořlavých konstrukcí od komínu (1 - stropnice, 2 - výměna, 3 - dřevěná zárubeň)

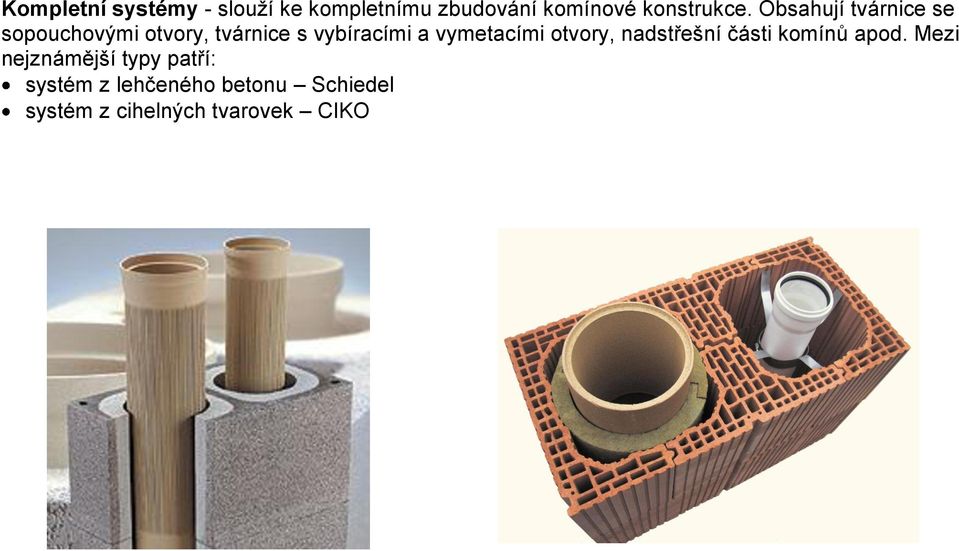

14 Kompletní systémy - slouží ke kompletnímu zbudování komínové konstrukce. Obsahují tvárnice se sopouchovými otvory, tvárnice s vybíracími a vymetacími otvory, nadstřešní části komínů apod. Mezi nejznámější typy patří: systém z lehčeného betonu Schiedel systém z cihelných tvarovek CIKO

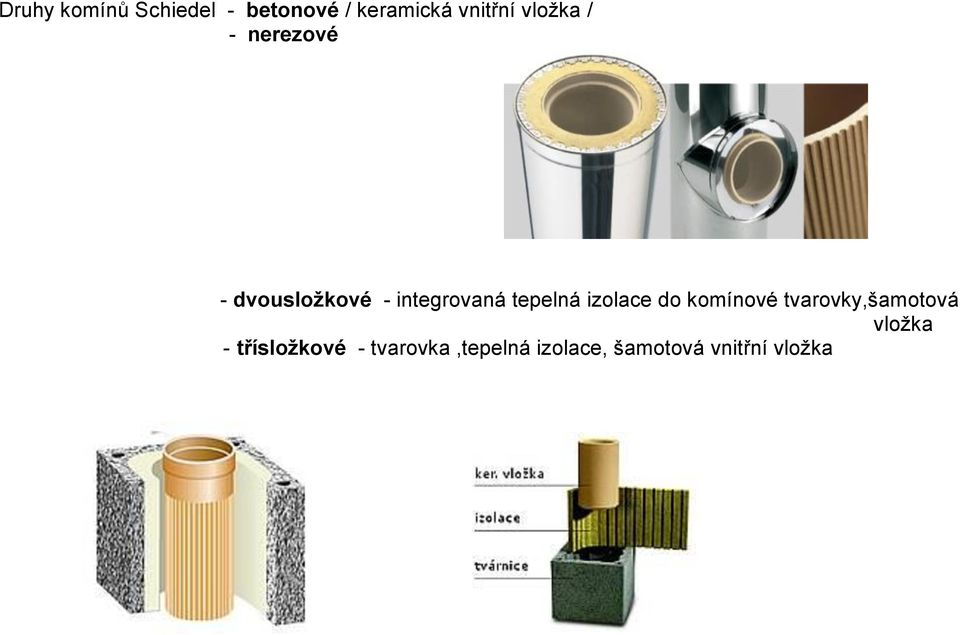

15 Druhy komínů Schiedel - betonové / keramická vnitřní vložka / - nerezové - dvousložkové - integrovaná tepelná izolace do komínové tvarovky,šamotová vložka - třísložkové - tvarovka,tepelná izolace, šamotová vnitřní vložka

tepelná izolace do komínové tvarovky,šamotová vložka -

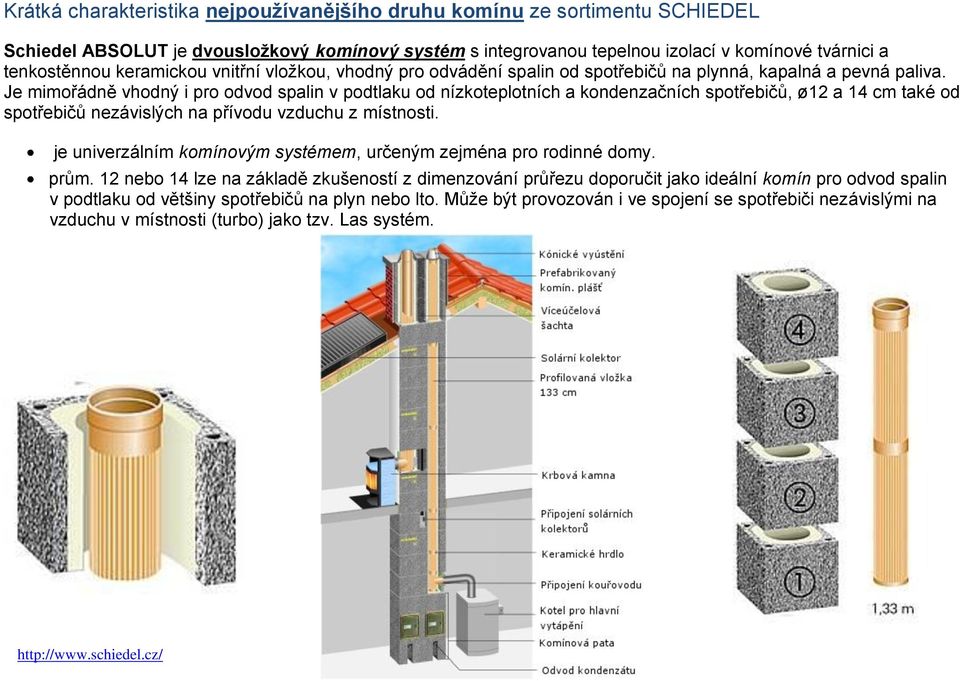

16 Krátká charakteristika nejpoužívanějšího druhu komínu ze sortimentu SCHIEDEL Schiedel ABSOLUT je dvousložkový komínový systém s integrovanou tepelnou izolací v komínové tvárnici a tenkostěnnou keramickou vnitřní vložkou, vhodný pro odvádění spalin od spotřebičů na plynná, kapalná a pevná paliva. Je mimořádně vhodný i pro odvod spalin v podtlaku od nízkoteplotních a kondenzačních spotřebičů, ø12 a 14 cm také od spotřebičů nezávislých na přívodu vzduchu z místnosti. je univerzálním komínovým systémem, určeným zejména pro rodinné domy. prům. 12 nebo 14 lze na základě zkušeností z dimenzování průřezu doporučit jako ideální komín pro odvod spalin v podtlaku od většiny spotřebičů na plyn nebo lto. Může být provozován i ve spojení se spotřebiči nezávislými na vzduchu v místnosti (turbo) jako tzv. Las systém.

Je mimořádně vhodný i pro odvod spalin v podtlaku od nízkoteplotních a kondenzačních spotřebičů, ø12 a 14 cm také od spotřebičů nezávislých na přívodu vzduchu z místnosti.

17 Komínový systém CIKO je určen pro všechny druhy paliv a všechny druhy spotřebičů s přirozeným i nuceným odvodem spalin. Systém tvoří šamotová vložka, tepelná izolace keramická tvarovka obvodového pláště. nebo třívrstvý nerez + tepelná izolace, nerezový kouřovod montaz-ciko-3v-universal.wmv

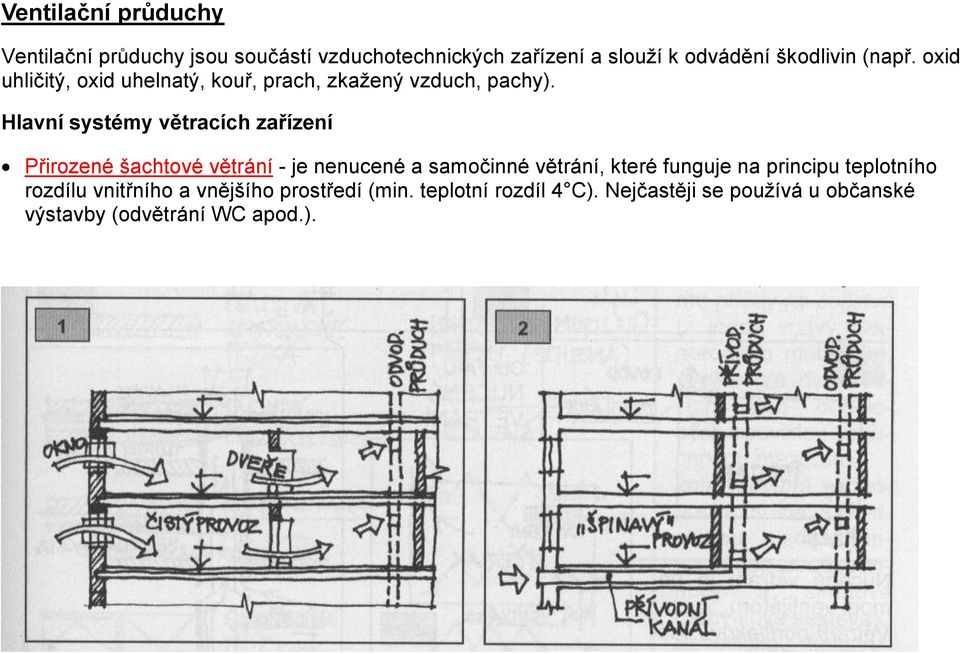

18 Ventilační průduchy Ventilační průduchy jsou součástí vzduchotechnických zařízení a slouží k odvádění škodlivin (např. oxid uhličitý, oxid uhelnatý, kouř, prach, zkažený vzduch, pachy). Hlavní systémy větracích zařízení Přirozené šachtové větrání - je nenucené a samočinné větrání, které funguje na principu teplotního rozdílu vnitřního a vnějšího prostředí (min. teplotní rozdíl 4 C). Nejčastěji se používá u občanské výstavby (odvětrání WC apod.).

Hlavní systémy větracích zařízení Přirozené šachtové větrání - je nenucené a samočinné větrání, které funguje na

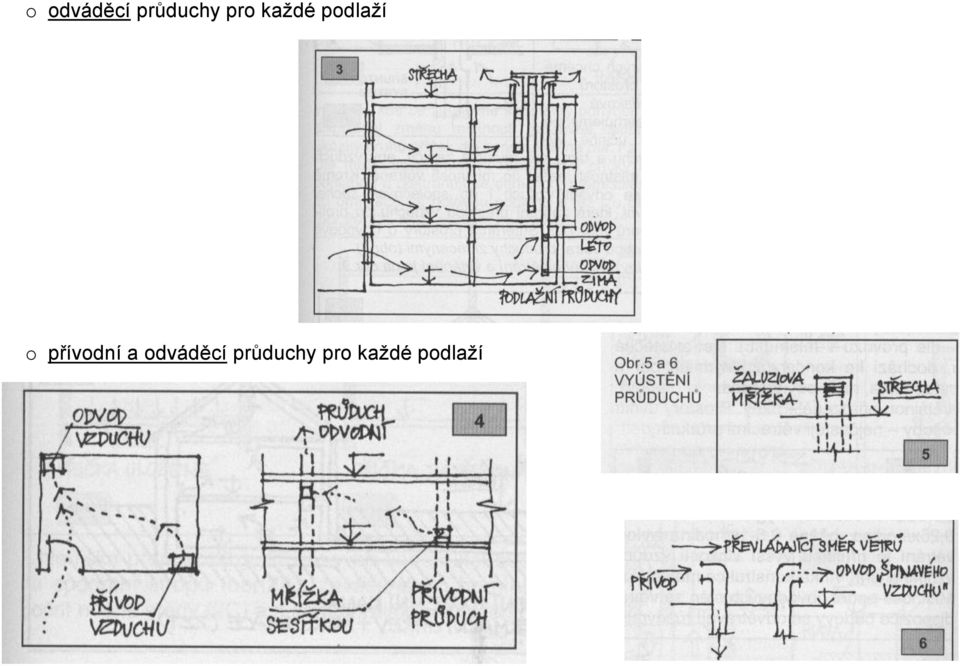

19 o odváděcí průduchy pro každé podlaží o přívodní a odváděcí průduchy pro každé podlaží

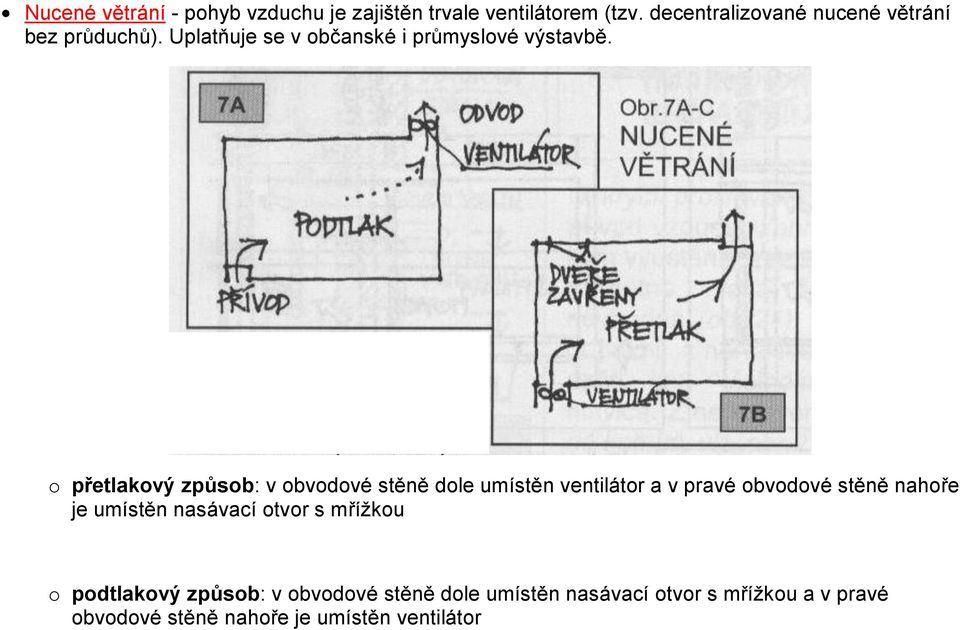

20 Nucené větrání - pohyb vzduchu je zajištěn trvale ventilátorem (tzv. decentralizované nucené větrání bez průduchů). Uplatňuje se v občanské i průmyslové výstavbě. o přetlakový způsob: v obvodové stěně dole umístěn ventilátor a v pravé obvodové stěně nahoře je umístěn nasávací otvor s mřížkou o podtlakový způsob: v obvodové stěně dole umístěn nasávací otvor s mřížkou a v pravé obvodové stěně nahoře je umístěn ventilátor

o přetlakový způsob: v obvodové stěně dole umístěn ventilátor a v pravé obvodové stěně nahoře je umístěn

21 Kombinované větrání - používá se u vyšších bytových objektů. Spojuje výhody nenuceného (samočinného) a nuceného (mechanického) větrání.

22 Další způsoby nuceného odvětrání suterénních místností nebo nucené větrání a rekuperace rodinného domu.

23 4. KOMÍNY A VĚTRACÍ PRŮDUCHY KONEC
