DuPont Voltatex 3100 PUR-Zalévací pryskyřice

Transkript

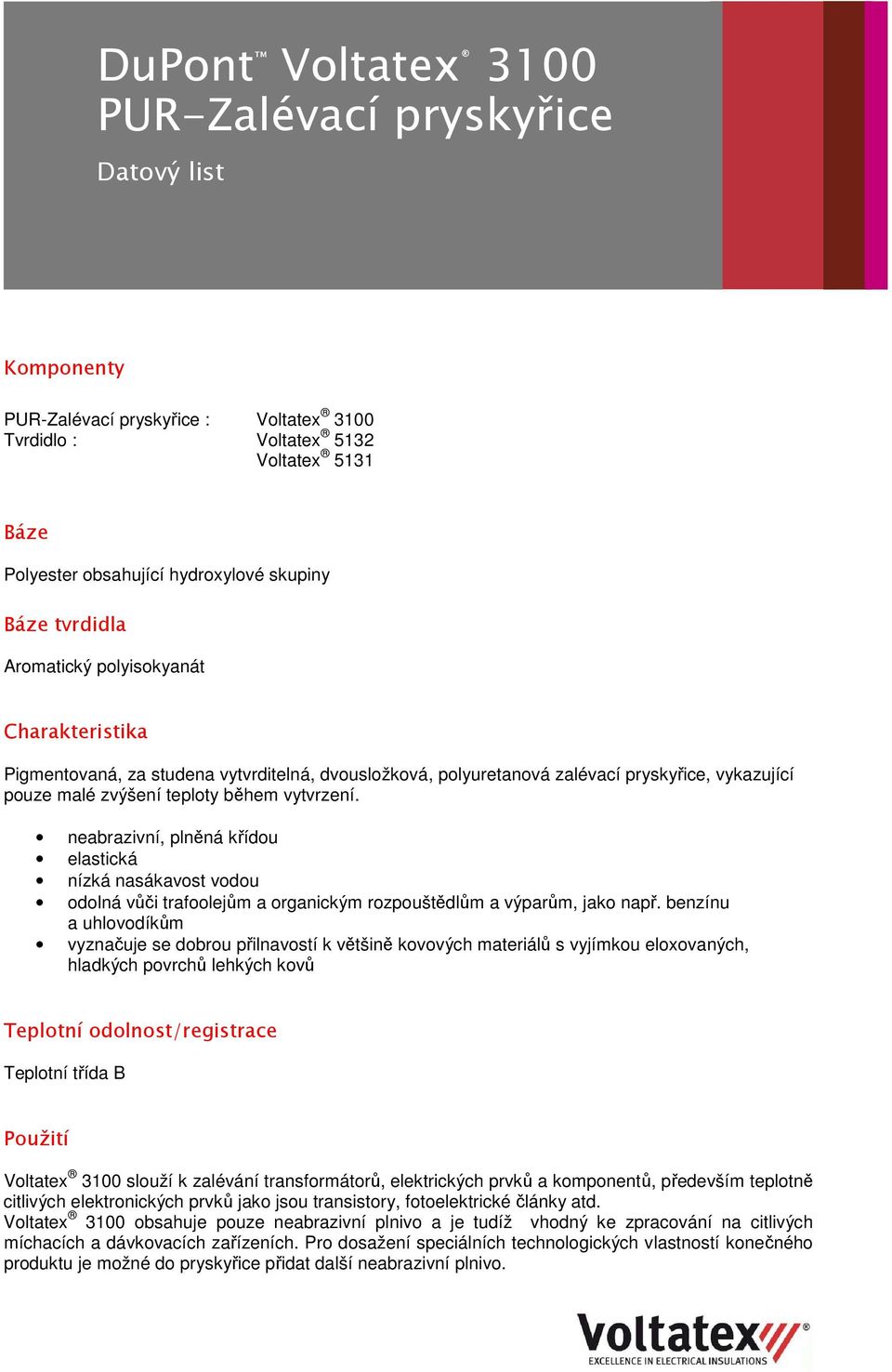

1 DuPont PUR-Zalévací pryskyřice Datový list Komponenty PUR-Zalévací pryskyřice : Tvrdidlo : Voltatex 5132 Voltatex 5131 Báze Polyester obsahující hydroxylové skupiny Báze tvrdidla Aromatický polyisokyanát Charakteristika Pigmentovaná, za studena vytvrditelná, dvousložková, polyuretanová zalévací pryskyřice, vykazující pouze malé zvýšení teploty během vytvrzení. neabrazivní, plněná křídou elastická nízká nasákavost vodou odolná vůči trafoolejům a organickým rozpouštědlům a výparům, jako např. benzínu a uhlovodíkům vyznačuje se dobrou přilnavostí k většině kovových materiálů s vyjímkou eloxovaných, hladkých povrchů lehkých kovů Teplotní odolnost/registrace Teplotní třída B Použití slouží k zalévání transformátorů, elektrických prvků a komponentů, především teplotně citlivých elektronických prvků jako jsou transistory, fotoelektrické články atd. obsahuje pouze neabrazivní plnivo a je tudíž vhodný ke zpracování na citlivých míchacích a dávkovacích zařízeních. Pro dosažení speciálních technologických vlastností konečného produktu je možné do pryskyřice přidat další neabrazivní plnivo.

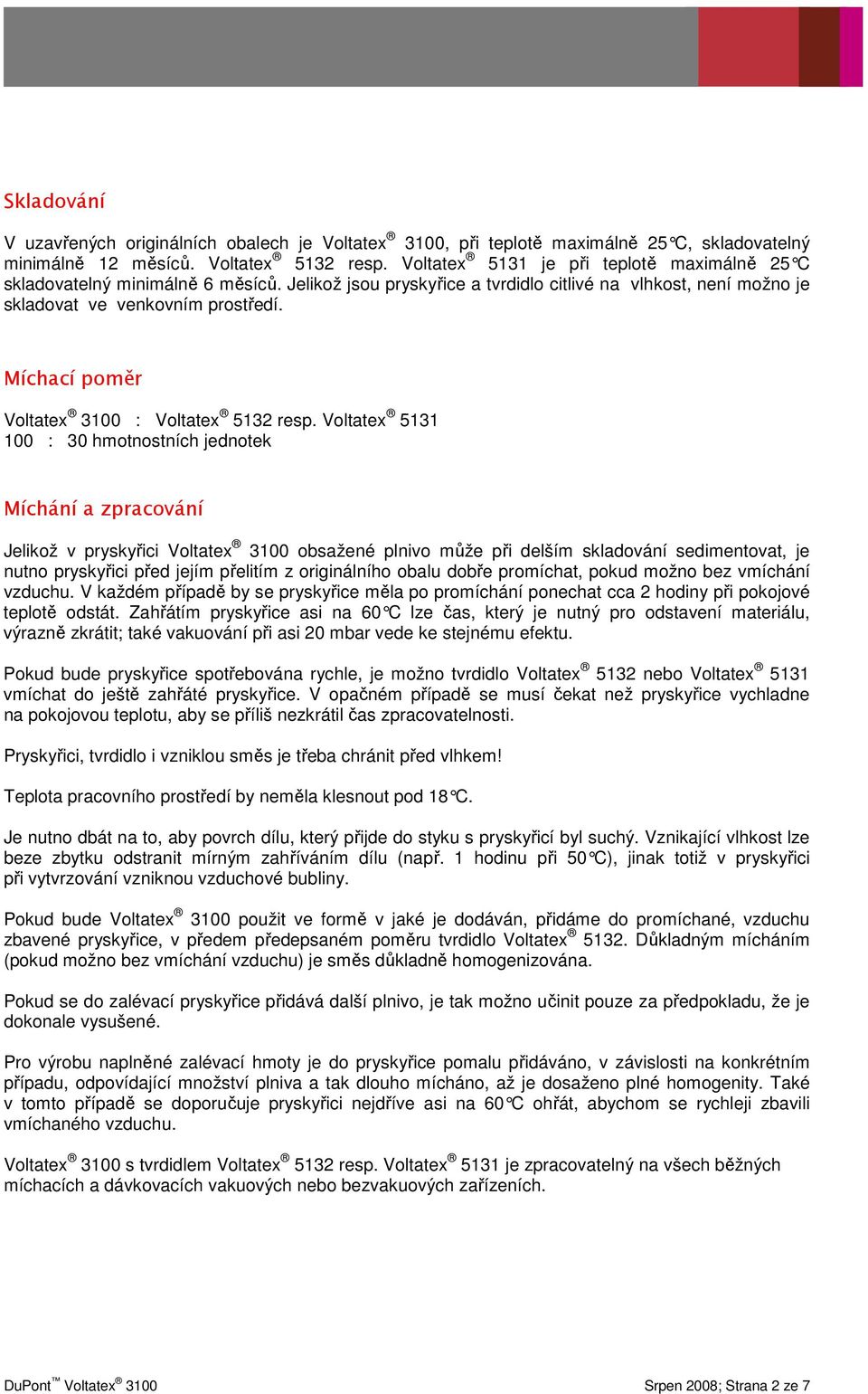

2 Skladování V uzavřených originálních obalech je, při teplotě maximálně 25 C, skladovatelný minimálně 12 měsíců. Voltatex 5132 resp. Voltatex 5131 je při teplotě maximálně 25 C skladovatelný minimálně 6 měsíců. Jelikož jsou pryskyřice a tvrdidlo citlivé na vlhkost, není možno je skladovat ve venkovním prostředí. Míchací poměr : Voltatex 5132 resp. Voltatex : 30 hmotnostních jednotek Míchání a zpracování Jelikož v pryskyřici obsažené plnivo může při delším skladování sedimentovat, je nutno pryskyřici před jejím přelitím z originálního obalu dobře promíchat, pokud možno bez vmíchání vzduchu. V každém případě by se pryskyřice měla po promíchání ponechat cca 2 hodiny při pokojové teplotě odstát. Zahřátím pryskyřice asi na 60 C lze čas, který je nutný pro odstavení materiálu, výrazně zkrátit; také vakuování při asi 20 mbar vede ke stejnému efektu. Pokud bude pryskyřice spotřebována rychle, je možno tvrdidlo Voltatex 5132 nebo Voltatex 5131 vmíchat do ještě zahřáté pryskyřice. V opačném případě se musí čekat než pryskyřice vychladne na pokojovou teplotu, aby se příliš nezkrátil čas zpracovatelnosti. Pryskyřici, tvrdidlo i vzniklou směs je třeba chránit před vlhkem! Teplota pracovního prostředí by neměla klesnout pod 18 C. Je nutno dbát na to, aby povrch dílu, který přijde do styku s pryskyřicí byl suchý. Vznikající vlhkost lze beze zbytku odstranit mírným zahříváním dílu (např. 1 hodinu při 50 C), jinak totiž v pryskyřici při vytvrzování vzniknou vzduchové bubliny. Pokud bude použit ve formě v jaké je dodáván, přidáme do promíchané, vzduchu zbavené pryskyřice, v předem předepsaném poměru tvrdidlo Voltatex Důkladným mícháním (pokud možno bez vmíchání vzduchu) je směs důkladně homogenizována. Pokud se do zalévací pryskyřice přidává další plnivo, je tak možno učinit pouze za předpokladu, že je dokonale vysušené. Pro výrobu naplněné zalévací hmoty je do pryskyřice pomalu přidáváno, v závislosti na konkrétním případu, odpovídající množství plniva a tak dlouho mícháno, až je dosaženo plné homogenity. Také v tomto případě se doporučuje pryskyřici nejdříve asi na 60 C ohřát, abychom se rychleji zbavili vmíchaného vzduchu. s tvrdidlem Voltatex 5132 resp. Voltatex 5131 je zpracovatelný na všech běžných míchacích a dávkovacích vakuových nebo bezvakuových zařízeních. DuPont Srpen 2008; Strana 2 ze 7

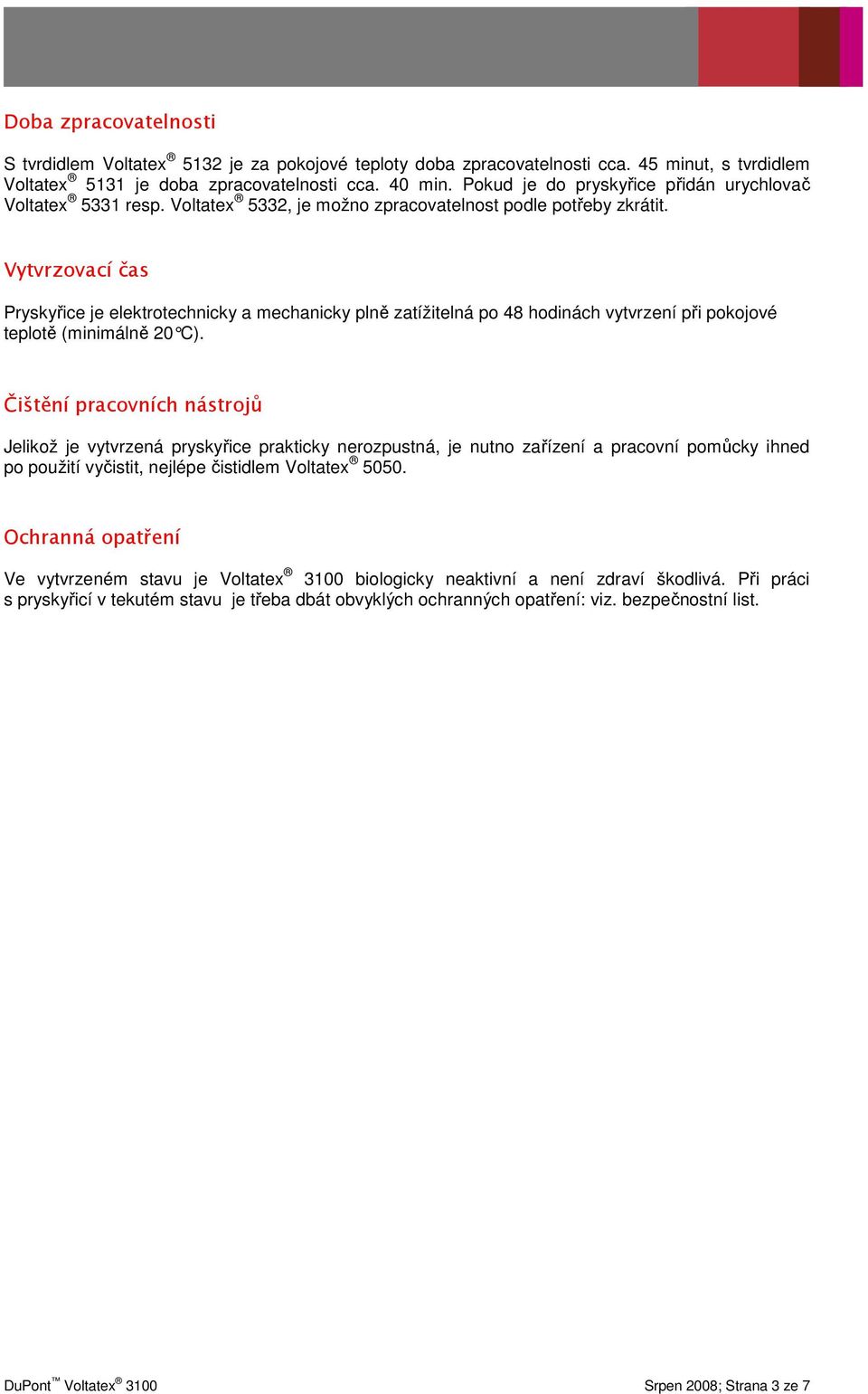

3 Doba zpracovatelnosti S tvrdidlem Voltatex 5132 je za pokojové teploty doba zpracovatelnosti cca. 45 minut, s tvrdidlem Voltatex 5131 je doba zpracovatelnosti cca. 40 min. Pokud je do pryskyřice přidán urychlovač Voltatex 5331 resp. Voltatex 5332, je možno zpracovatelnost podle potřeby zkrátit. Vytvrzovací čas Pryskyřice je elektrotechnicky a mechanicky plně zatížitelná po 48 hodinách vytvrzení při pokojové teplotě (minimálně 20 C). Čištění pracovních nástrojů Jelikož je vytvrzená pryskyřice prakticky nerozpustná, je nutno zařízení a pracovní pomůcky ihned po použití vyčistit, nejlépe čistidlem Voltatex Ochranná opatření Ve vytvrzeném stavu je biologicky neaktivní a není zdraví škodlivá. Při práci s pryskyřicí v tekutém stavu je třeba dbát obvyklých ochranných opatření: viz. bezpečnostní list. DuPont Srpen 2008; Strana 3 ze 7

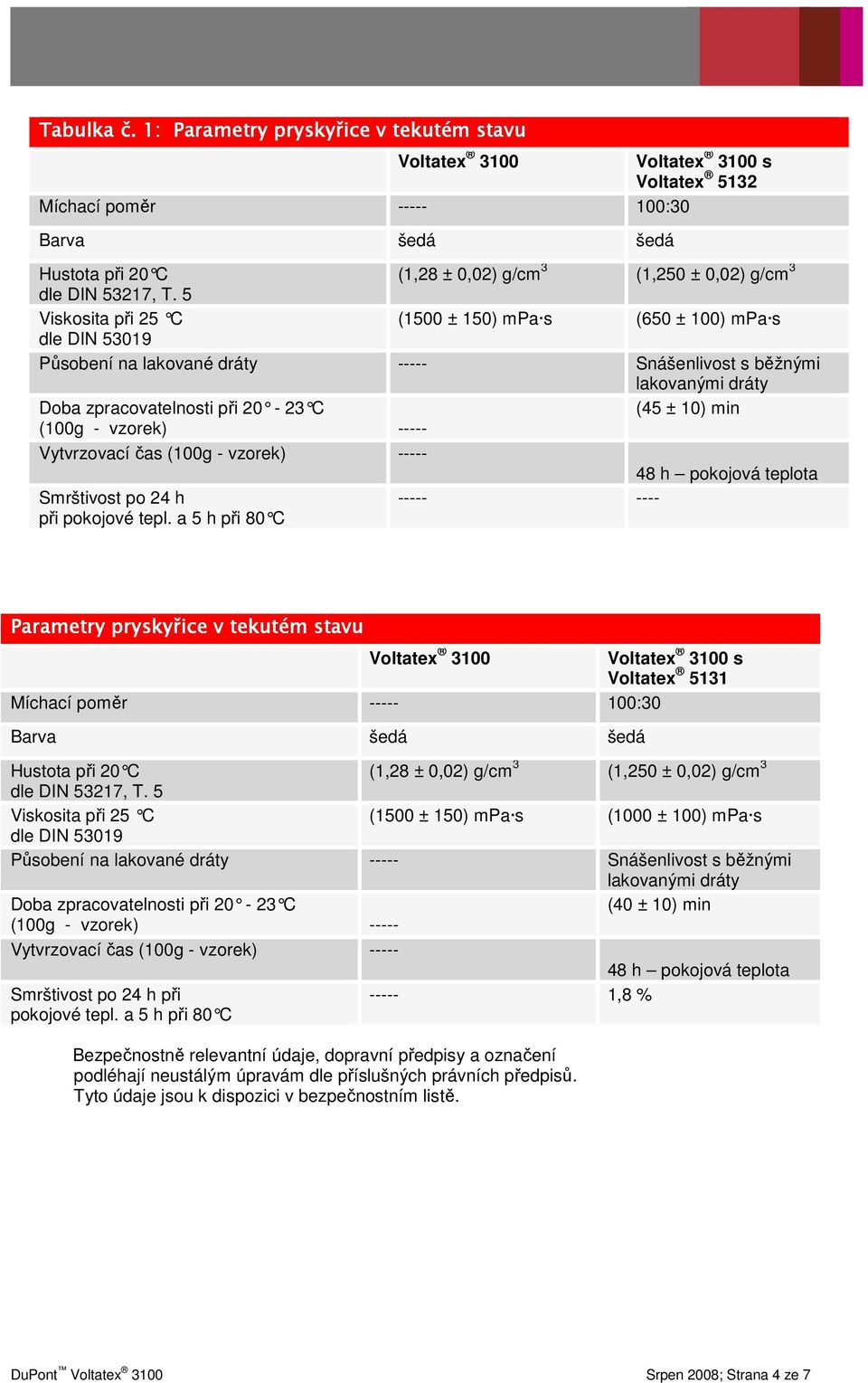

4 Tabulka č. 1: Parametry pryskyřice v tekutém stavu s Voltatex 5132 Míchací poměr :30 Barva šedá šedá Hustota při 20 C (1,28 ± 0,02) g/cm 3 (1,250 ± 0,02) g/cm 3 dle DIN 53217, T. 5 Viskosita při 25 C (1500 ± 150) mpa s (650 ± 100) mpa s dle DIN Působení na lakované dráty Snášenlivost s běžnými lakovanými dráty Doba zpracovatelnosti při C (45 ± 10) min (100g - vzorek) Vytvrzovací čas (100g - vzorek) h pokojová teplota Smrštivost po 24 h při pokojové tepl. a 5 h při 80 C Parametry pryskyřice v tekutém stavu s Voltatex 5131 Míchací poměr :30 Barva šedá šedá Hustota při 20 C (1,28 ± 0,02) g/cm 3 (1,250 ± 0,02) g/cm 3 dle DIN 53217, T. 5 Viskosita při 25 C (1500 ± 150) mpa s (1000 ± 100) mpa s dle DIN Působení na lakované dráty Snášenlivost s běžnými lakovanými dráty Doba zpracovatelnosti při C (40 ± 10) min (100g - vzorek) Vytvrzovací čas (100g - vzorek) h pokojová teplota Smrštivost po 24 h při pokojové tepl. a 5 h při 80 C ,8 % Bezpečnostně relevantní údaje, dopravní předpisy a označení podléhají neustálým úpravám dle příslušných právních předpisů. Tyto údaje jsou k dispozici v bezpečnostním listě. DuPont Srpen 2008; Strana 4 ze 7

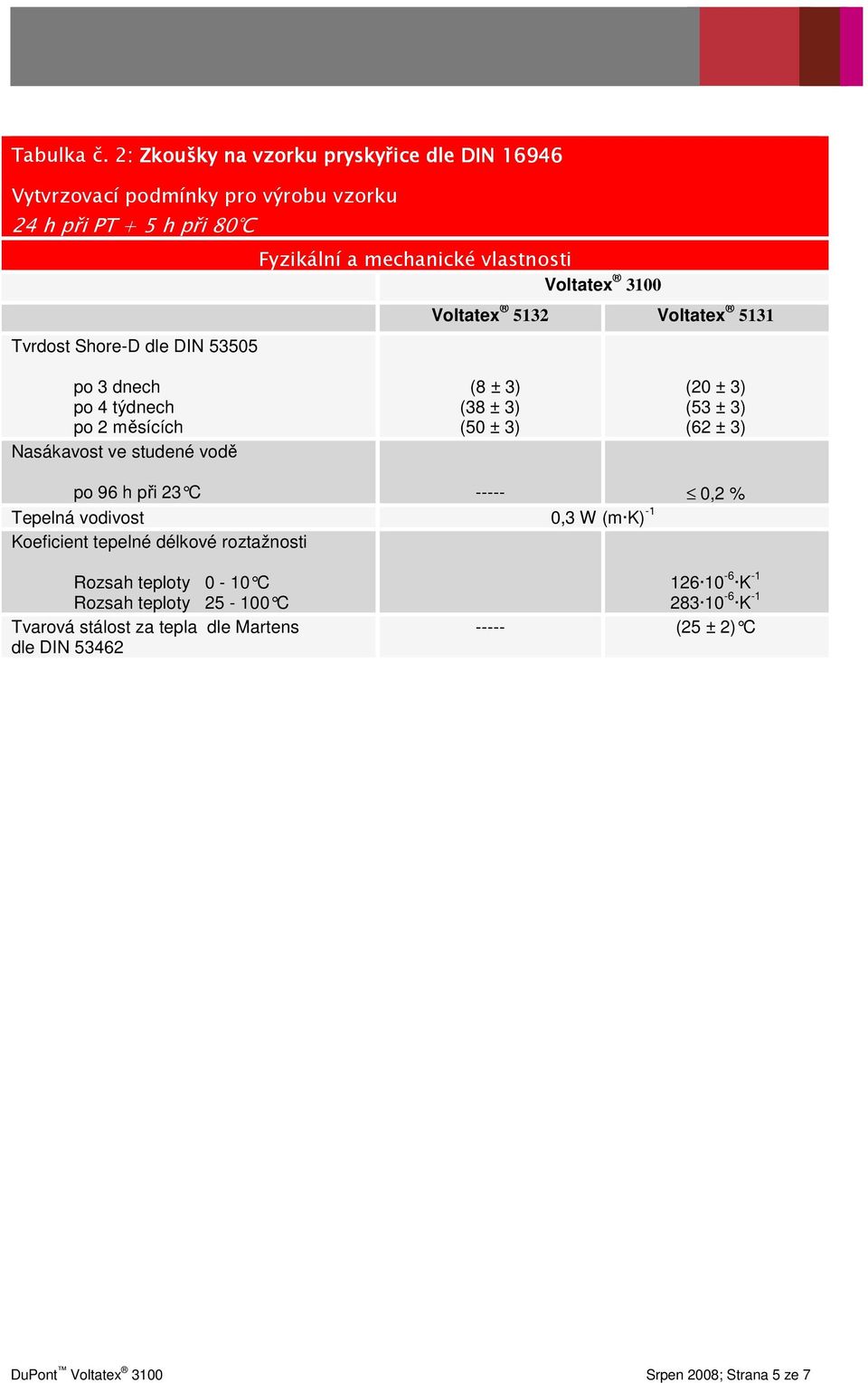

5 Tabulka č. 2: Zkoušky na vzorku pryskyřice dle DIN Vytvrzovací podmínky pro výrobu vzorku 24 h při PT + 5 h při 80 C Tvrdost Shore-D dle DIN Fyzikální a mechanické vlastnosti po 3 dnech po 4 týdnech po 2 měsících Nasákavost ve studené vodě (8 ± 3) (38 ± 3) (50 ± 3) (20 ± 3) (53 ± 3) (62 ± 3) po 96 h při 23 C ,2 % Tepelná vodivost 0,3 W (m K) -1 Koeficient tepelné délkové roztažnosti Rozsah teploty 0-10 C Rozsah teploty C Tvarová stálost za tepla dle Martens dle DIN K K (25 ± 2) C DuPont Srpen 2008; Strana 5 ze 7

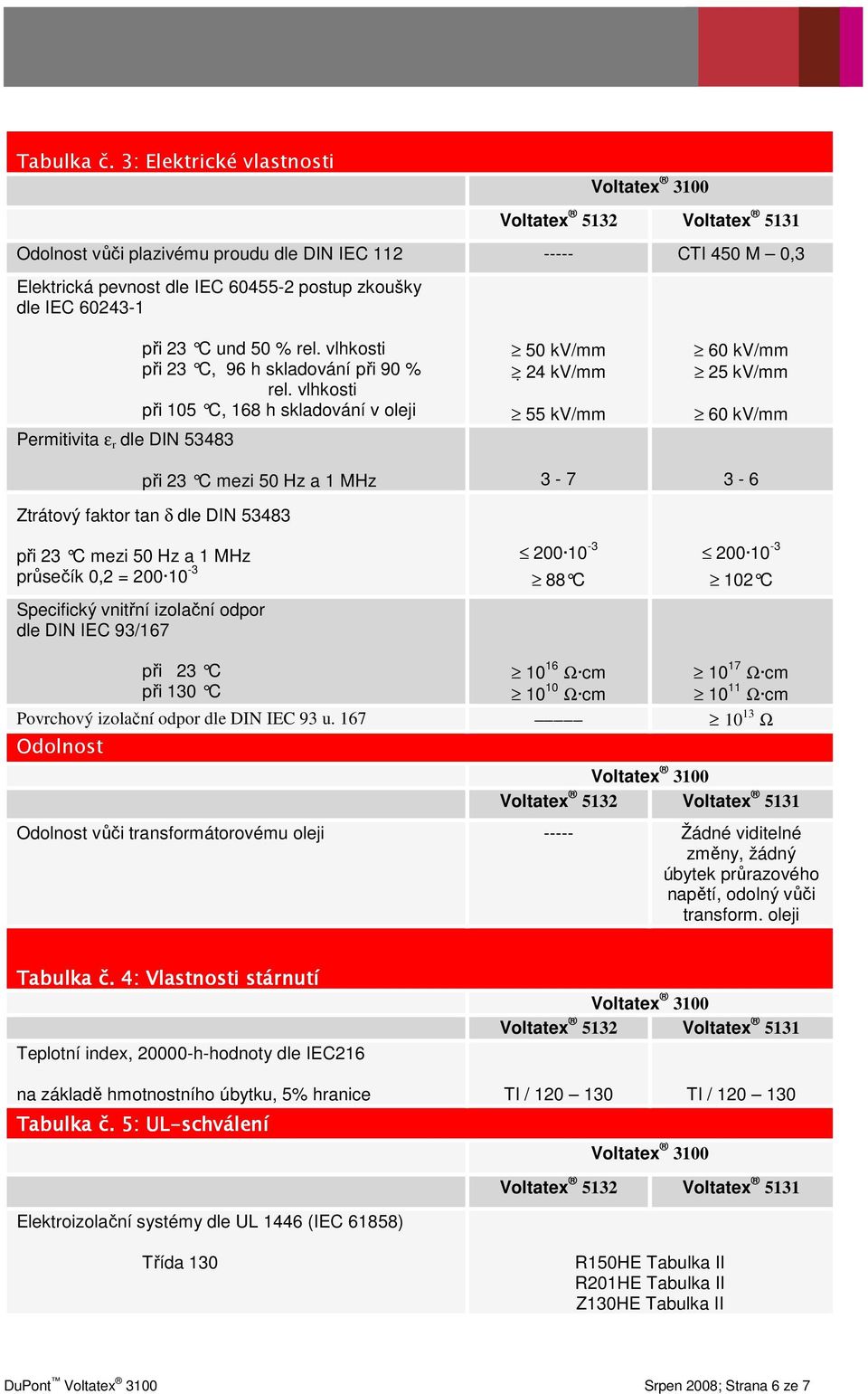

6 Tabulka č. 3: Elektrické vlastnosti Odolnost vůči plazivému proudu dle DIN IEC CTI 450 M 0,3 Elektrická pevnost dle IEC postup zkoušky dle IEC Permitivita ε r dle DIN při 23 C und 50 % rel. vlhkosti při 23 C, 96 h skladování při 90 % rel. vlhkosti při 105 C, 168 h skladování v oleji 50 kv/mm 24 kv/mm 55 kv/mm 60 kv/mm 25 kv/mm 60 kv/mm při 23 C mezi 50 Hz a 1 MHz Ztrátový faktor tan δ dle DIN při 23 C mezi 50 Hz a 1 MHz průsečík 0,2 = C Specifický vnitřní izolační odpor dle DIN IEC 93/ C při 23 C Ω cm Ω cm při 130 C Ω cm Ω cm Povrchový izolační odpor dle DIN IEC 93 u Ω Odolnost Odolnost vůči transformátorovému oleji Žádné viditelné změny, žádný úbytek průrazového napětí, odolný vůči transform. oleji Tabulka č. 4: Vlastnosti stárnutí Teplotní index, h-hodnoty dle IEC216 na základě hmotnostního úbytku, 5% hranice TI / TI / Tabulka č. 5: : UL-schválení Elektroizolační systémy dle UL 1446 (IEC 61858) Třída 130 R150HE Tabulka II R201HE Tabulka II Z130HE Tabulka II DuPont Srpen 2008; Strana 6 ze 7

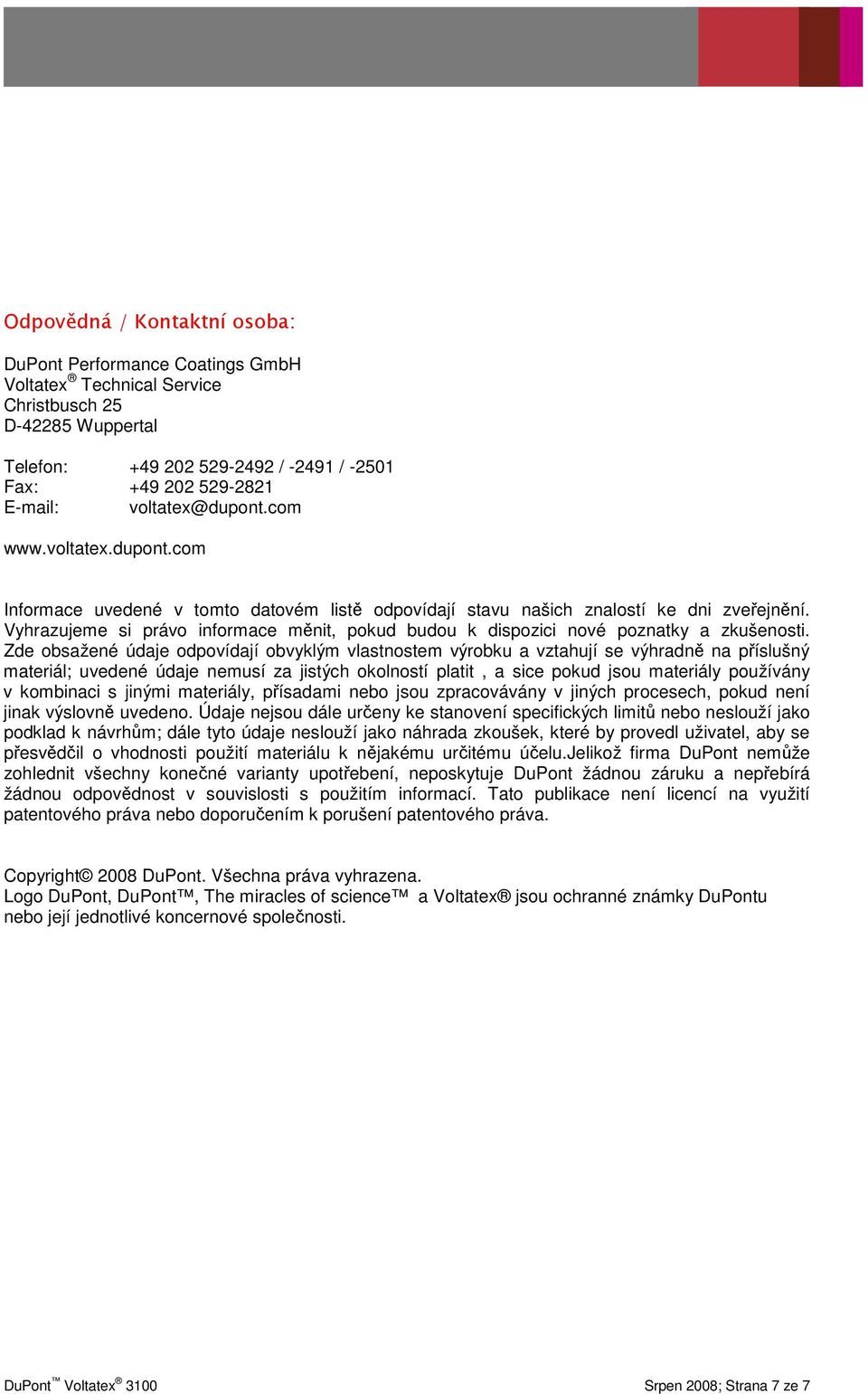

7 Odpovědná / Kontaktní osoba: DuPont Performance Coatings GmbH Voltatex Technical Service Christbusch 25 D Wuppertal Telefon: / / Fax: voltatex@dupont.com Informace uvedené v tomto datovém listě odpovídají stavu našich znalostí ke dni zveřejnění. Vyhrazujeme si právo informace měnit, pokud budou k dispozici nové poznatky a zkušenosti. Zde obsažené údaje odpovídají obvyklým vlastnostem výrobku a vztahují se výhradně na příslušný materiál; uvedené údaje nemusí za jistých okolností platit, a sice pokud jsou materiály používány v kombinaci s jinými materiály, přísadami nebo jsou zpracovávány v jiných procesech, pokud není jinak výslovně uvedeno. Údaje nejsou dále určeny ke stanovení specifických limitů nebo neslouží jako podklad k návrhům; dále tyto údaje neslouží jako náhrada zkoušek, které by provedl uživatel, aby se přesvědčil o vhodnosti použití materiálu k nějakému určitému účelu.jelikož firma DuPont nemůže zohlednit všechny konečné varianty upotřebení, neposkytuje DuPont žádnou záruku a nepřebírá žádnou odpovědnost v souvislosti s použitím informací. Tato publikace není licencí na využití patentového práva nebo doporučením k porušení patentového práva. Copyright 2008 DuPont. Všechna práva vyhrazena. Logo DuPont, DuPont, The miracles of science a Voltatex jsou ochranné známky DuPontu nebo její jednotlivé koncernové společnosti. DuPont Srpen 2008; Strana 7 ze 7
