DuPont Voltatex 3200 PUR-Zalévací pryskyřice

Transkript

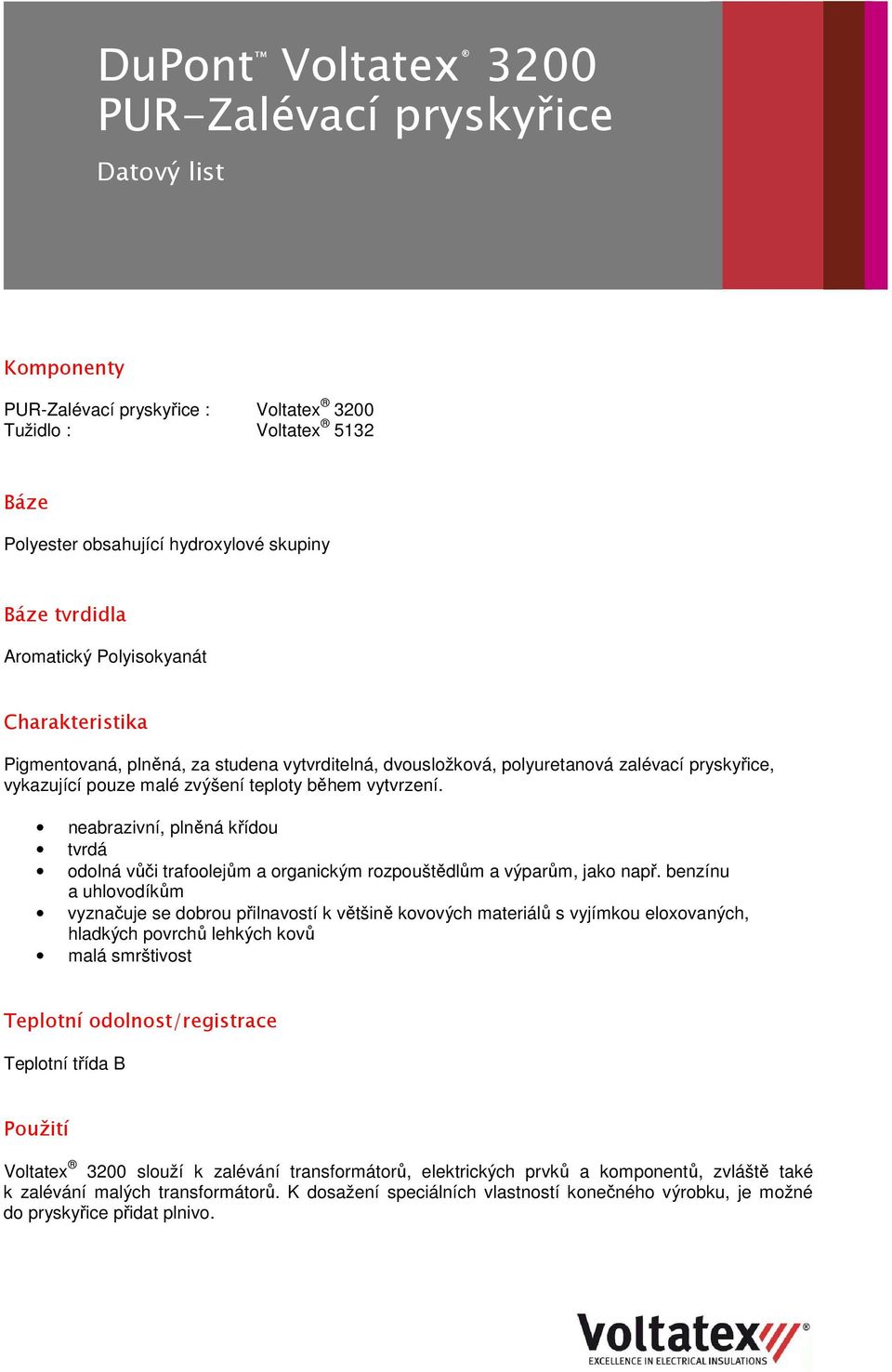

1 DuPont Voltatex 3200 PUR-Zalévací pryskyřice Datový list Komponenty PUR-Zalévací pryskyřice : Voltatex 3200 Tužidlo : Voltatex 5132 Báze Polyester obsahující hydroxylové skupiny Báze tvrdidla Aromatický Polyisokyanát Charakteristika Pigmentovaná, plněná, za studena vytvrditelná, dvousložková, polyuretanová zalévací pryskyřice, vykazující pouze malé zvýšení teploty během vytvrzení. neabrazivní, plněná křídou tvrdá odolná vůči trafoolejům a organickým rozpouštědlům a výparům, jako např. benzínu a uhlovodíkům vyznačuje se dobrou přilnavostí k většině kovových materiálů s vyjímkou eloxovaných, hladkých povrchů lehkých kovů malá smrštivost Teplotní odolnost/registrace Teplotní třída B Použití Voltatex 3200 slouží k zalévání transformátorů, elektrických prvků a komponentů, zvláště také k zalévání malých transformátorů. K dosažení speciálních vlastností konečného výrobku, je možné do pryskyřice přidat plnivo.

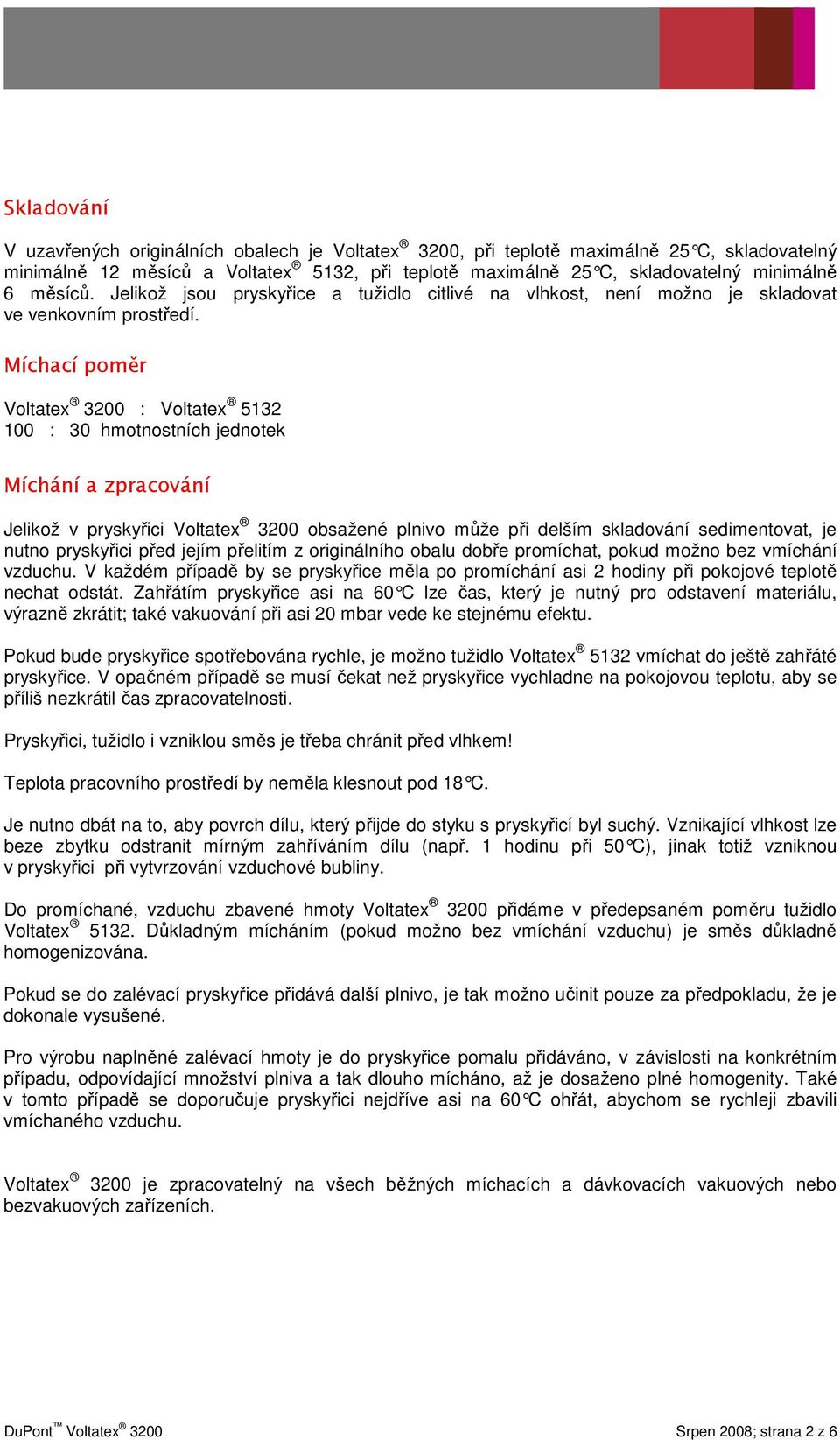

2 Skladování V uzavřených originálních obalech je Voltatex 3200, při teplotě maximálně 25 C, skladovatelný minimálně 12 měsíců a Voltatex 5132, při teplotě maximálně 25 C, skladovatelný minimálně 6 měsíců. Jelikož jsou pryskyřice a tužidlo citlivé na vlhkost, není možno je skladovat ve venkovním prostředí. Míchací poměr Voltatex 3200 : Voltatex : 30 hmotnostních jednotek Míchání a zpracování Jelikož v pryskyřici Voltatex 3200 obsažené plnivo může při delším skladování sedimentovat, je nutno pryskyřici před jejím přelitím z originálního obalu dobře promíchat, pokud možno bez vmíchání vzduchu. V každém případě by se pryskyřice měla po promíchání asi 2 hodiny při pokojové teplotě nechat odstát. Zahřátím pryskyřice asi na 60 C lze čas, který je nutný pro odstavení materiálu, výrazně zkrátit; také vakuování při asi 20 mbar vede ke stejnému efektu. Pokud bude pryskyřice spotřebována rychle, je možno tužidlo Voltatex 5132 vmíchat do ještě zahřáté pryskyřice. V opačném případě se musí čekat než pryskyřice vychladne na pokojovou teplotu, aby se příliš nezkrátil čas zpracovatelnosti. Pryskyřici, tužidlo i vzniklou směs je třeba chránit před vlhkem! Teplota pracovního prostředí by neměla klesnout pod 18 C. Je nutno dbát na to, aby povrch dílu, který přijde do styku s pryskyřicí byl suchý. Vznikající vlhkost lze beze zbytku odstranit mírným zahříváním dílu (např. 1 hodinu při 50 C), jinak totiž vzniknou v pryskyřici při vytvrzování vzduchové bubliny. Do promíchané, vzduchu zbavené hmoty Voltatex 3200 přidáme v předepsaném poměru tužidlo Voltatex Důkladným mícháním (pokud možno bez vmíchání vzduchu) je směs důkladně homogenizována. Pokud se do zalévací pryskyřice přidává další plnivo, je tak možno učinit pouze za předpokladu, že je dokonale vysušené. Pro výrobu naplněné zalévací hmoty je do pryskyřice pomalu přidáváno, v závislosti na konkrétním případu, odpovídající množství plniva a tak dlouho mícháno, až je dosaženo plné homogenity. Také v tomto případě se doporučuje pryskyřici nejdříve asi na 60 C ohřát, abychom se rychleji zbavili vmíchaného vzduchu. Voltatex 3200 je zpracovatelný na všech běžných míchacích a dávkovacích vakuových nebo bezvakuových zařízeních. DuPont Voltatex 3200 Srpen 2008; strana 2 z 6

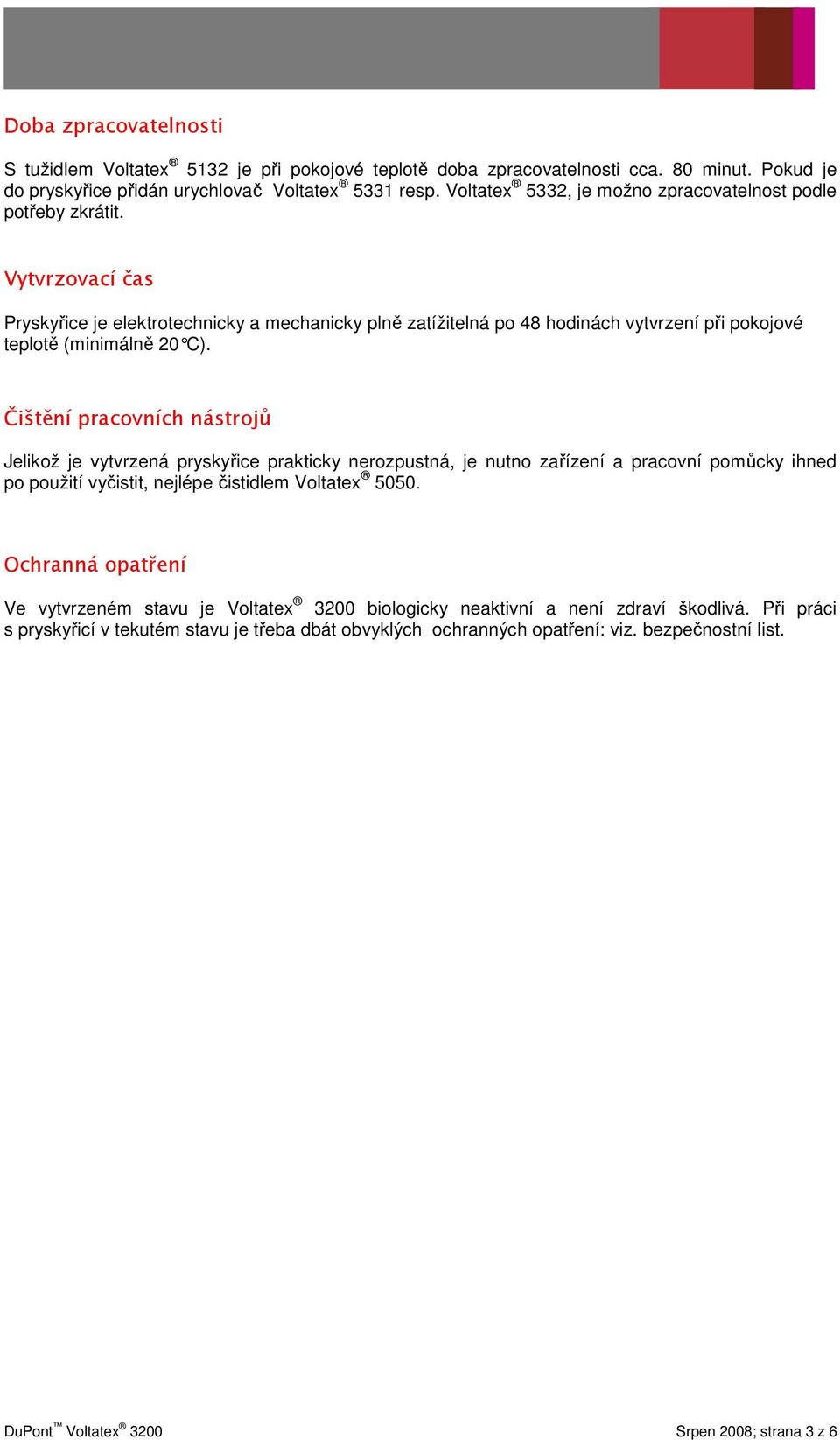

3 Doba zpracovatelnosti S tužidlem Voltatex 5132 je při pokojové teplotě doba zpracovatelnosti cca. 80 minut. Pokud je do pryskyřice přidán urychlovač Voltatex 5331 resp. Voltatex 5332, je možno zpracovatelnost podle potřeby zkrátit. Vytvrzovací čas Pryskyřice je elektrotechnicky a mechanicky plně zatížitelná po 48 hodinách vytvrzení při pokojové teplotě (minimálně 20 C). Čištění pracovních nástrojů Jelikož je vytvrzená pryskyřice prakticky nerozpustná, je nutno zařízení a pracovní pomůcky ihned po použití vyčistit, nejlépe čistidlem Voltatex Ochranná opatření Ve vytvrzeném stavu je Voltatex 3200 biologicky neaktivní a není zdraví škodlivá. Při práci s pryskyřicí v tekutém stavu je třeba dbát obvyklých ochranných opatření: viz. bezpečnostní list. DuPont Voltatex 3200 Srpen 2008; strana 3 z 6

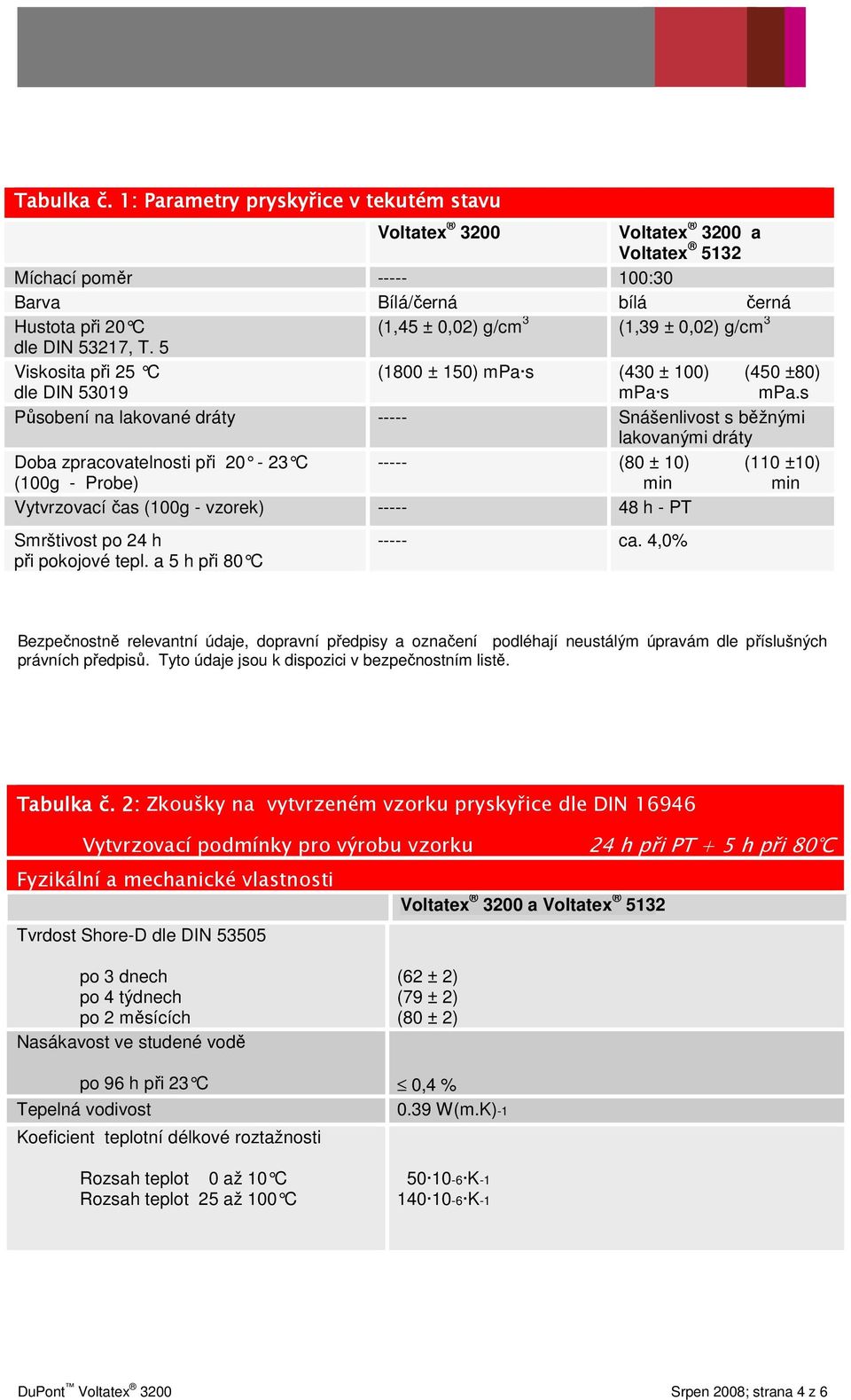

4 Tabulka č. 1: Parametry pryskyřice v tekutém stavu Voltatex 3200 Voltatex 3200 a Voltatex 5132 Míchací poměr :30 Barva Bílá/černá bílá černá Hustota při 20 C (1,45 ± 0,02) g/cm 3 (1,39 ± 0,02) g/cm 3 dle DIN 53217, T. 5 Viskosita při 25 C (1800 ± 150) mpa s (430 ± 100) (450 ±80) dle DIN mpa s mpa.s Působení na lakované dráty Snášenlivost s běžnými lakovanými dráty Doba zpracovatelnosti při C (80 ± 10) (110 ±10) (100g - Probe) min min Vytvrzovací čas (100g - vzorek) h - PT Smrštivost po 24 h při pokojové tepl. a 5 h při 80 C ca. 4,0% Bezpečnostně relevantní údaje, dopravní předpisy a označení podléhají neustálým úpravám dle příslušných právních předpisů. Tyto údaje jsou k dispozici v bezpečnostním listě. Tabulka č. 2: Zkoušky na vytvrzeném vzorku pryskyřice dle DIN Vytvrzovací podmínky pro výrobu vzorku 24 h při PT + 5 h při 80 C Fyzikální a mechanické vlastnosti Voltatex 3200 a Voltatex 5132 Tvrdost Shore-D dle DIN po 3 dnech po 4 týdnech po 2 měsících Nasákavost ve studené vodě (62 ± 2) (79 ± 2) (80 ± 2) po 96 h při 23 C 0,4 % Tepelná vodivost 0.39 W(m.K)-1 Koeficient teplotní délkové roztažnosti Rozsah teplot 0 až 10 C Rozsah teplot 25 až 100 C K K-1 DuPont Voltatex 3200 Srpen 2008; strana 4 z 6

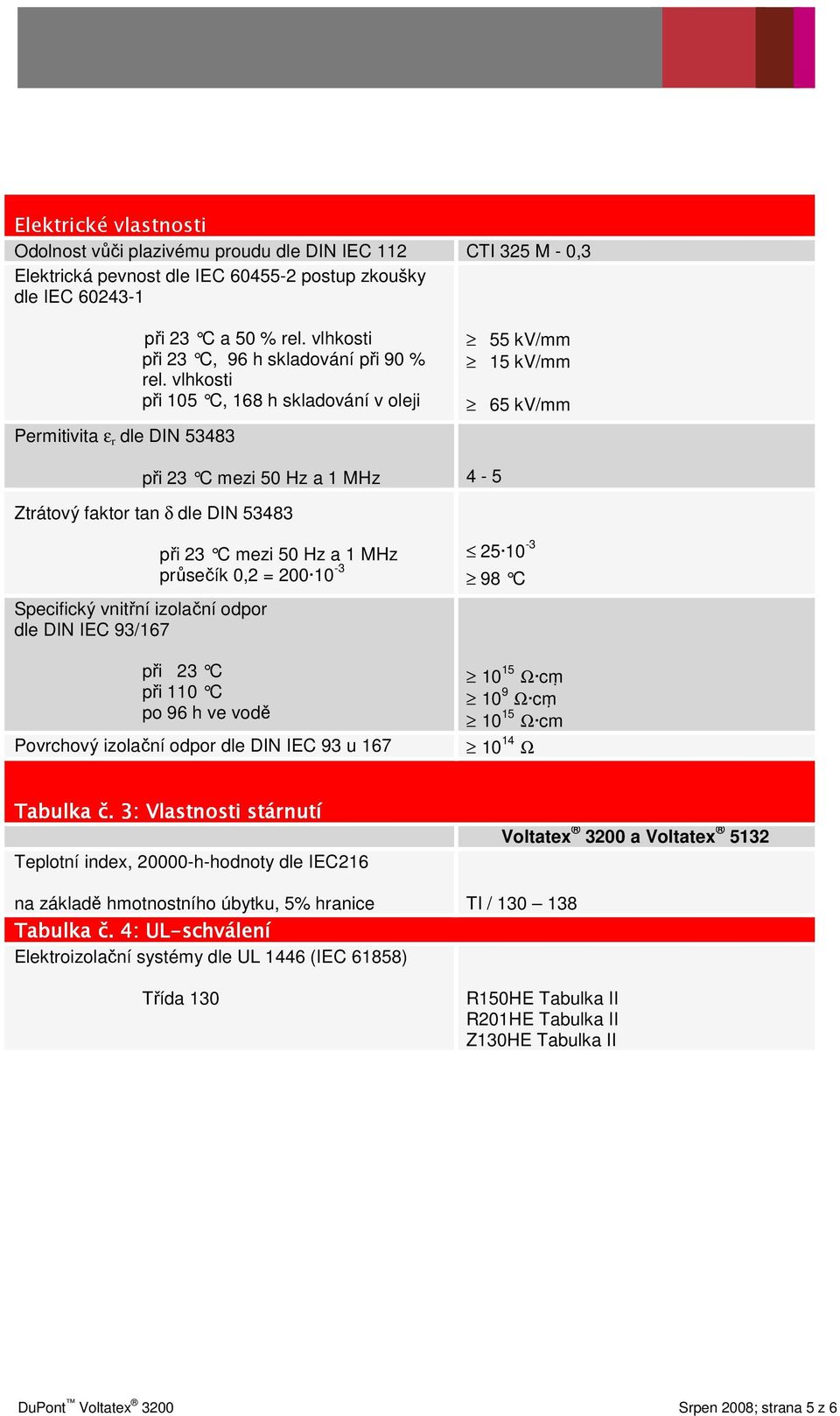

5 Elektrické vlastnosti Odolnost vůči plazivému proudu dle DIN IEC 112 CTI 325 M - 0,3 Elektrická pevnost dle IEC postup zkoušky dle IEC Permitivita ε r dle DIN při 23 C a 50 % rel. vlhkosti při 23 C, 96 h skladování při 90 % rel. vlhkosti při 105 C, 168 h skladování v oleji 55 kv/mm 15 kv/mm 65 kv/mm při 23 C mezi 50 Hz a 1 MHz 4-5 Ztrátový faktor tan δ dle DIN Specifický vnitřní izolační odpor dle DIN IEC 93/167 při 23 C mezi 50 Hz a 1 MHz průsečík 0,2 = C při 23 C při 110 C po 96 h ve vodě Povrchový izolační odpor dle DIN IEC 93 u Ω cm 10 9 Ω cm Ω cm Ω Tabulka č. 3: Vlastnosti stárnutí Teplotní index, h-hodnoty dle IEC216 Voltatex 3200 a Voltatex 5132 na základě hmotnostního úbytku, 5% hranice TI / Tabulka č. 4: UL-schválení Elektroizolační systémy dle UL 1446 (IEC 61858) Třída 130 R150HE Tabulka II R201HE Tabulka II Z130HE Tabulka II DuPont Voltatex 3200 Srpen 2008; strana 5 z 6

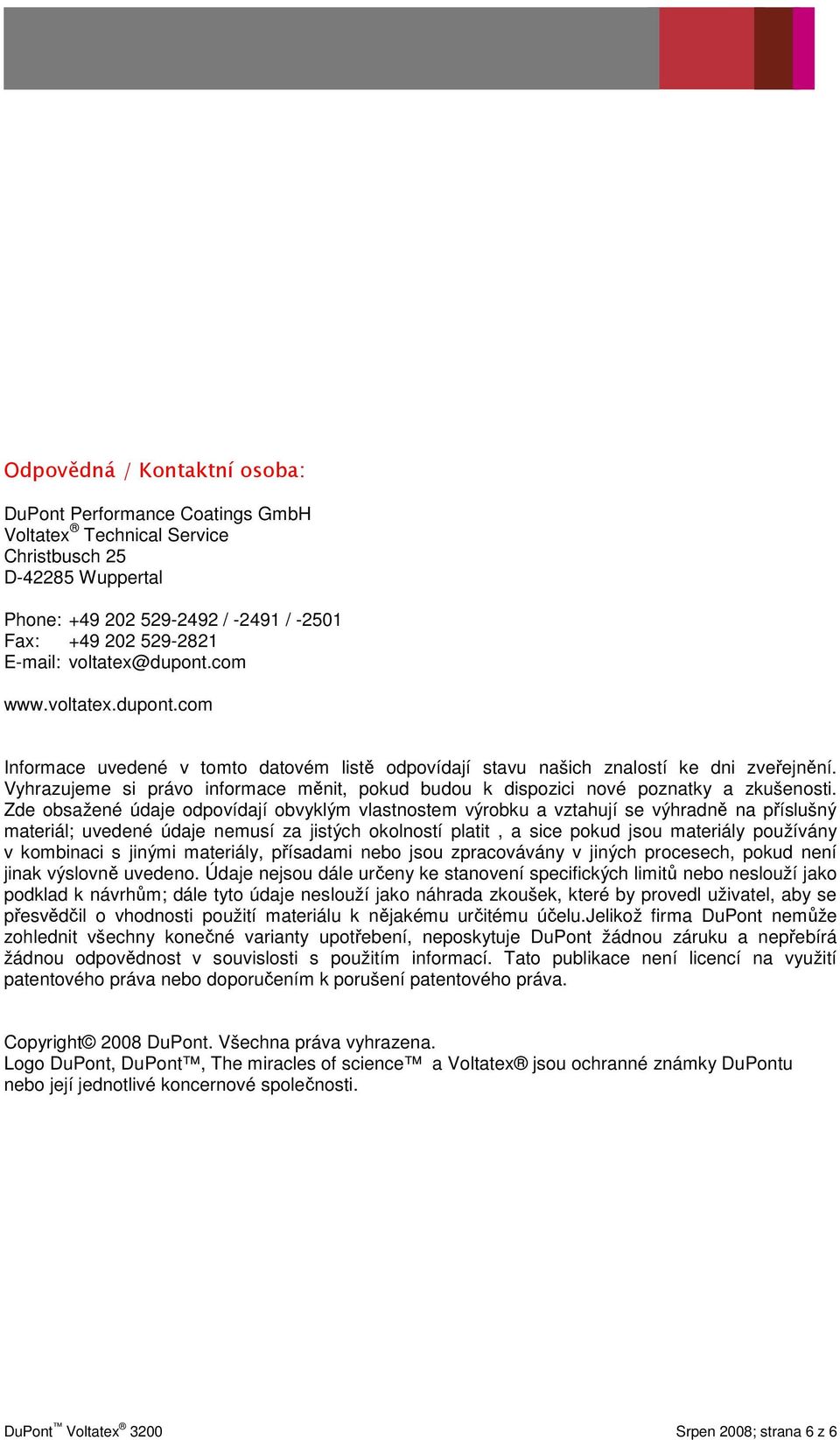

6 Odpovědná / Kontaktní osoba: DuPont Performance Coatings GmbH Voltatex Technical Service Christbusch 25 D Wuppertal Phone: / / Fax: voltatex@dupont.com Informace uvedené v tomto datovém listě odpovídají stavu našich znalostí ke dni zveřejnění. Vyhrazujeme si právo informace měnit, pokud budou k dispozici nové poznatky a zkušenosti. Zde obsažené údaje odpovídají obvyklým vlastnostem výrobku a vztahují se výhradně na příslušný materiál; uvedené údaje nemusí za jistých okolností platit, a sice pokud jsou materiály používány v kombinaci s jinými materiály, přísadami nebo jsou zpracovávány v jiných procesech, pokud není jinak výslovně uvedeno. Údaje nejsou dále určeny ke stanovení specifických limitů nebo neslouží jako podklad k návrhům; dále tyto údaje neslouží jako náhrada zkoušek, které by provedl uživatel, aby se přesvědčil o vhodnosti použití materiálu k nějakému určitému účelu.jelikož firma DuPont nemůže zohlednit všechny konečné varianty upotřebení, neposkytuje DuPont žádnou záruku a nepřebírá žádnou odpovědnost v souvislosti s použitím informací. Tato publikace není licencí na využití patentového práva nebo doporučením k porušení patentového práva. Copyright 2008 DuPont. Všechna práva vyhrazena. Logo DuPont, DuPont, The miracles of science a Voltatex jsou ochranné známky DuPontu nebo její jednotlivé koncernové společnosti. DuPont Voltatex 3200 Srpen 2008; strana 6 z 6
