1 POKYNY PRO ÚDRŽBU A SERVIS VOZIDLA T 148 Údržba automobilu TATRA 148 Údržbu automobilu, výměnu olejových náplní, mazání a kontrolu provádějte dle následujících údajů a pokynů. Intervaly pracovních operací jsou uvedeny po spotřebování určitého množství paliva a proto si při tankování pohonných hmot důkladně poznamenejte čerpané množství! Uvedené kilometrové výkony (10 000km, km, km) platí pro silniční provoz automobilu bez připojeného přívěsu. Při ztížených provozních podmínkách se průběh kilometrů v intervalech údržby zkracuje a to úměrně k zvyšování průměrné spotřeby paliva. Preventivní periodické prohlídky Preventivní periodické prohlídky 1, 2, a 3 stupně jsou spojeny s běžnou údržbou a mají předcházet možné poruše. Preventivní periodická prohlídka prvního stupně - po ujetí km. Při prohlídce se opakují všechny úkony údržby stanovené v intervalech km, km, km a navíc: 1) Motor kontrola seřízení předstihu paliva 2) Spojka kontrola těsnosti hlavního válce spojky 3) Spojovací hřídel provést kontrolu křížových kloubů - axiální a radiální vůle, hlučnosti a těsnosti, při netěsnosti provést výměnu těsnění, při zvětšených vůlích provést výměnu křížových čepů a jehlového uložení 4) Hlavní převodovka kontrola těsnosti válce řazení stálých záběrů, případně výměna pryžového těsnění 5) Přídavná převodovka provést vyčištění dutiny hnacího kola od usazenin 1/6

Uvedené kilometrové výkony (10 000km, 20 000 km, 40 000 km) platí pro silniční provoz automobilu bez připojeného přívěsu.

2 6) Nápravy kontrola stavu pryžových ochranných vaků polonáprav, při výskytu poškození a při výskytu drobných trhlin vyměnit zkontrolovat stav pryžových prachovek brzdových válců a při výskytu trhlinek vyměnit elektropneumatických ventilů 7) Elektroinstalace kontrola, případně výměna pryžových krytek u brzdového spínače provést kontrolu uložení zkrutných tyčí kontrola - popřípadě výměna ložisek alternátoru kontrola - popřípadě výměna uhlíku ve spouštěči 8) Revize, popřípadě výměna tažného závěsu pro přívěs Preventivní periodická prohlídka druhého stupně - po ujetí km Opakují se všechny úkony údržby stanovené v intervalech km Preventivní periodická prohlídka třetího stupně - po ujetí km km, km a km. Opakují se všechny úkony údržby stanovené v intervalech km, km, km, km, km, a navíc: 1) Motor kontrola seřízení vstřikovací soupravy v odborné opravně výměna pryžových manžet na sacím traktu motoru 2) Elektroinstalace spouštěč - kontrola a promazání ložisek světlomety - provést kontrolu, případně výměnu optických vložek naftové topení - kontrola, výměna nebo promazání ložisek, kontrola - výměna uhlíků Plán údržby automobilu: Denně: kontrola předčističe vzduchu kontrola vnější těsnosti palivové soustavy a motoru kontrola přetlaku v pneumatikách a dotažení kolových šroubů kontrola těsnosti spojů sacího potrubí kontrola osvětlení a signalizačního zařízení vypouštění koncentrátu (po ukončení jízdy v zimním období) 2/6

ložisek alternátoru kontrola - popřípadě výměna uhlíku ve spouštěči 8) Revize, popřípadě výměna tažného závěsu pro přívěs Preventivní periodická prohlídka druhého stupně - po ujetí 160 000 km Opakují

3 Týdně: kontrola zdvihu pístnic brzdových válců (u zatížení automobilu) vypouštění kondenzátu ze vzduchojemů (po ukončení jízdy v letním období) kontrola hrubého čističe paliva kontrola nečistot v zásobníku čističe vzduchu s olejovou náplň Vždy po spotřebování l paliva ( km): vyčištění hrubého čističe paliva napnutí řemene alternátoru kontrola akumulátorových baterií vyčištění chladících žeber hlav válců, chladiče oleje a ventilátoru kontrola vypínání spojky a tloušťky spojkového obložení kontrola těsnosti kapalinového a vzduchového systému spojky výměna vložky čističe oleje OBSAH A DRUH NÁPLNÍ Palivová nádrž: motorová nafta 160/200 l Motor: letní období M 6 ADS II 19 l zimní období O A M3 AD Hlavní převodovka: O A PP l Přídavná převodovka: O A PP 80 7 l Rozvodovky náprav: přední náprava O A PP 80 7,5 l první zadní náprava O A PP 80 7,5 l druhá zadní náprava O A PP 80 7,5 l Řízení: převodovka řízení O A PP 80 2 l posilovač řízení OT - H2 6 l Sklápěcí zařízení: nádrž a okruh OT - H2 40 l Spojka: nádržka a okruh M6 ADS II 1 l Náboje kol: náboj předního kola LITOL 24 1 kg náboj zadního kola LITOL 24 1,5 kg 3/6

chladících žeber hlav válců, chladiče oleje a ventilátoru kontrola vypínání spojky a tloušťky spojkového obložení kontrola těsnosti kapalinového a vzduchového systému spojky výměna vložky čističe

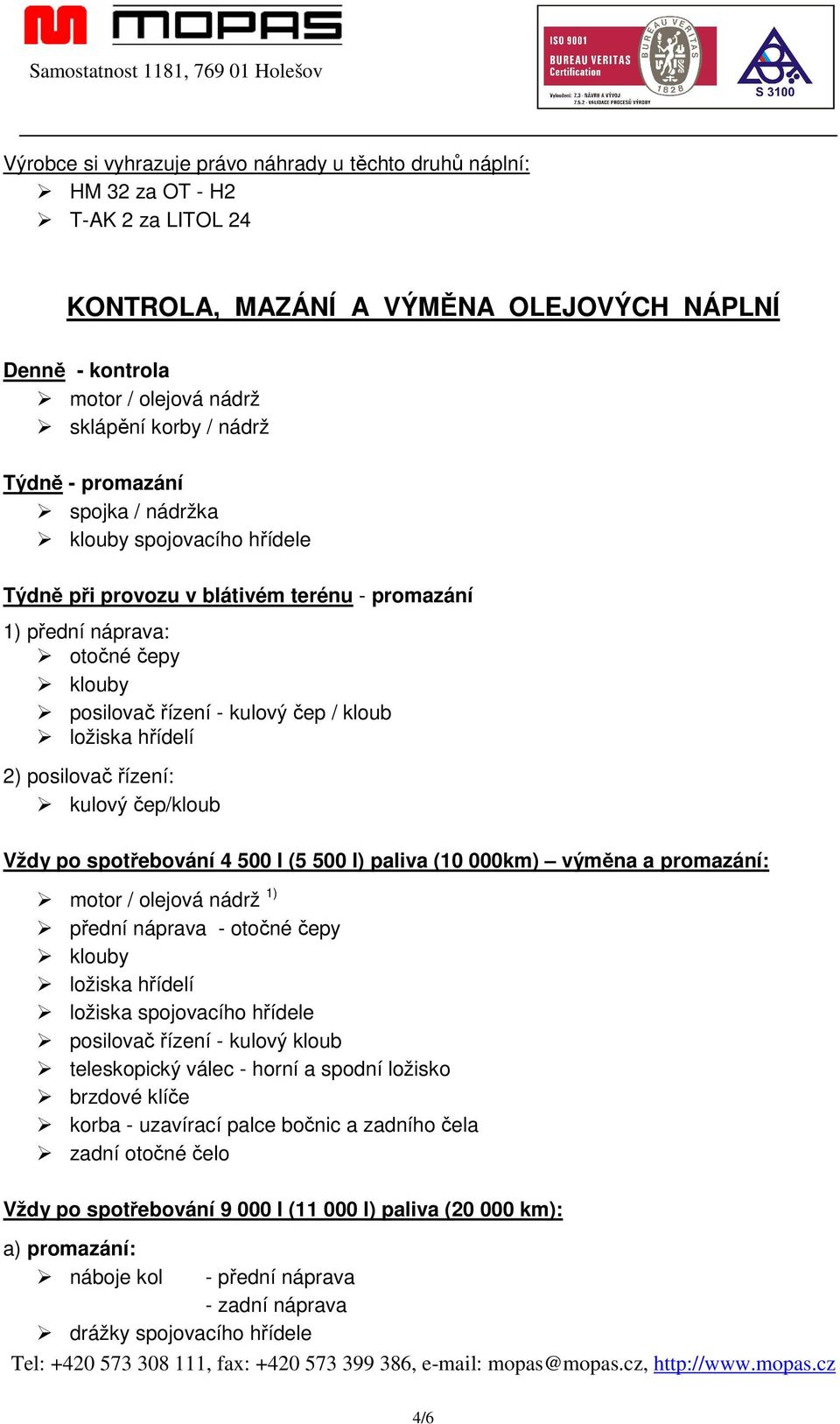

4 Výrobce si vyhrazuje právo náhrady u těchto druhů náplní: HM 32 za OT - H2 T-AK 2 za LITOL 24 KONTROLA, MAZÁNÍ A VÝMĚNA OLEJOVÝCH NÁPLNÍ Denně - kontrola motor / olejová nádrž sklápění korby / nádrž Týdně - promazání spojka / nádržka klouby spojovacího hřídele Týdně při provozu v blátivém terénu - promazání 1) přední náprava: otočné čepy klouby posilovač řízení - kulový čep / kloub ložiska hřídelí 2) posilovač řízení: kulový čep/kloub Vždy po spotřebování l (5 500 l) paliva (10 000km) výměna a promazání: motor / olejová nádrž 1) přední náprava - otočné čepy klouby ložiska hřídelí ložiska spojovacího hřídele posilovač řízení - kulový kloub teleskopický válec - horní a spodní ložisko brzdové klíče korba - uzavírací palce bočnic a zadního čela zadní otočné čelo Vždy po spotřebování l ( l) paliva ( km): a) promazání: náboje kol - přední náprava - zadní náprava drážky spojovacího hřídele 4/6

hřídelí 2) posilovač řízení: kulový čep/kloub Vždy po spotřebování 4 500 l (5 500 l) paliva (10 000km) výměna a promazání: motor / olejová nádrž 1) přední náprava - otočné čepy klouby ložiska hřídelí

5 b) kontrola: hlavní převodovka přídavná převodovka rozvodovky náprav sklápění budky a náhradního kola / nádrž převodka řízení Vždy po spotřebování l ( l) paliva ( km): a) výměna: hlavní převodovka 2) přídavná převodovka 2) rozvodovky náprav 2) převodka řízení 2) posilovač řízení / nádrž 2) sklápění korby / nádrž 3) sklápění budky a náhradního kola / nádrž 5) spojka / nádržka 4) b) promazání: závěsy dveří, omezovač otevření dveří (LITOL 24) závěs pro přívěs (LITOL 24) bowdeny ovládání topení (O A PP 80) Vysvětlivky: 1) výměna olej. náplně se provádí při uvedených hodnotách (1, km) nejpozději po 1 roce provozu 2) výměna olej. náplně se provádí při uvedených hodnotách (1, km) nejpozději po 3 letech provozu 3) výměna olej. náplně se provádí po spotřebování l paliva ( km) 4) výměna olej. náplně M6 ADS II se provádí vždy po dvou letech provozu 5) výměna olej. náplně se provádí po dvou letech provozu Předepsané úkony pro servisní prohlídku vozidla TATRA T 148 Výměna oleje v motoru po ujetí 500 km Vyčištění odstředivého čističe oleje Kontrola - výměna vložky olejového čističe oleje Prohlídka se provádí při spotřebě l paliva nebo ujetí km. Dotažení upevňovacích šroubů hlav válců momentovým klíčem (120 Nm). Kontrola a seřízení vůle ventilů. Kontrola funkce a seřízení otevíracího tlaku vstřikovačů. Kontrola těsnosti odpadového potrubí od vstřikovačů a těsnosti vstřikovačů v hlavách válců. Kontrola sbíhavosti kol přední nápravy. Kontrola vypínání spojky. 5/6

4) b) promazání: závěsy dveří, omezovač otevření dveří (LITOL 24) závěs pro přívěs (LITOL 24) bowdeny ovládání topení (O A PP 80) Vysvětlivky: 1) výměna olej.

6 Vždy po spotřebování l paliva ( km): výměna vložky čističe paliva vyčištění odstředivého čističe oleje vyčištění vložek čističe vzduchu s olejovou náplní kontrola vůle v řízení a vůle kulových kloubů spojovacích táhel řízení kontrola vůle ložisek nábojů kol kontrola odklonu a sbíhavosti kol přední nápravy Vždy po spotřebování l paliva ( km): kontrola a seřízení vůle ventilů kontrola a seřízení otevíracího tlaku vstřikovačů kontrola těsnosti odpadního potrubí od vstřikovačů a těsnosti vstřikovačů kontrola ventilu automatické regulace chlazení motoru v hlavách válců kontrola dálkového teploměru motoru kontrola stavu pryžových dílů na sacím potrubí motoru kontrola mechanismu zátěžové regulace kontrola stavu a opotřebení pneumatik, případně jejich vzájemná výměna dotažení upevňovacích matic na podvozku kontrola seřízení světlometů výměna papírového čističe v nádrži posilovače řízení kontrola pojistných třmenů listových per 6/6

ventilů kontrola a seřízení otevíracího tlaku vstřikovačů kontrola těsnosti odpadního potrubí od vstřikovačů a těsnosti vstřikovačů kontrola ventilu automatické regulace chlazení motoru v hlavách
