Systémy vedení potrubí/ technika spojování potrubí R1 Systémové komponenty podlahového vytápění

Transkript

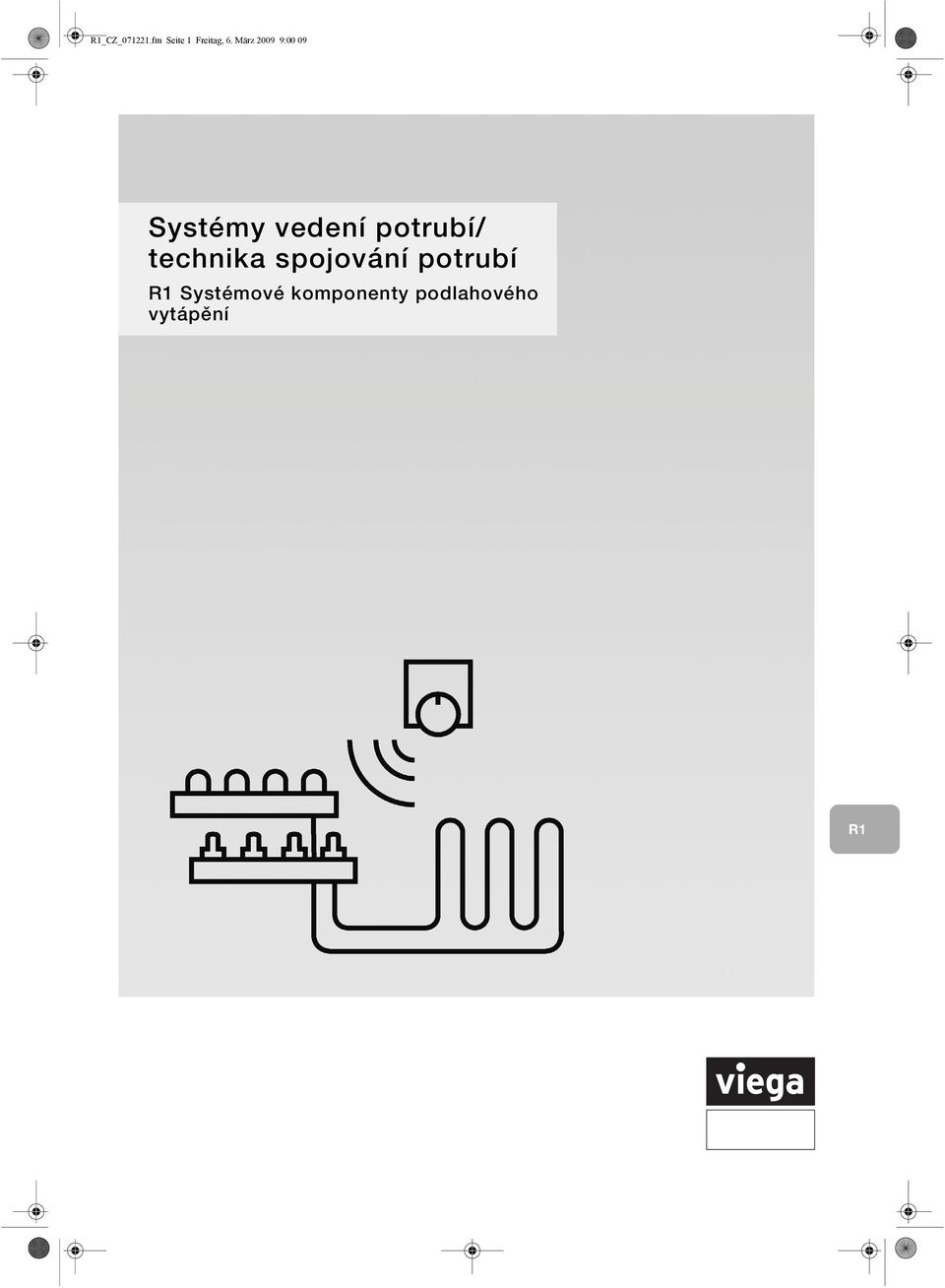

1 _CZ_0711.fm Seite 1 Freitag, 6. März 009 9:00 09 Systémy vedení potrubí/ technika spojování potrubí Systémové komponenty podlahového vytápění

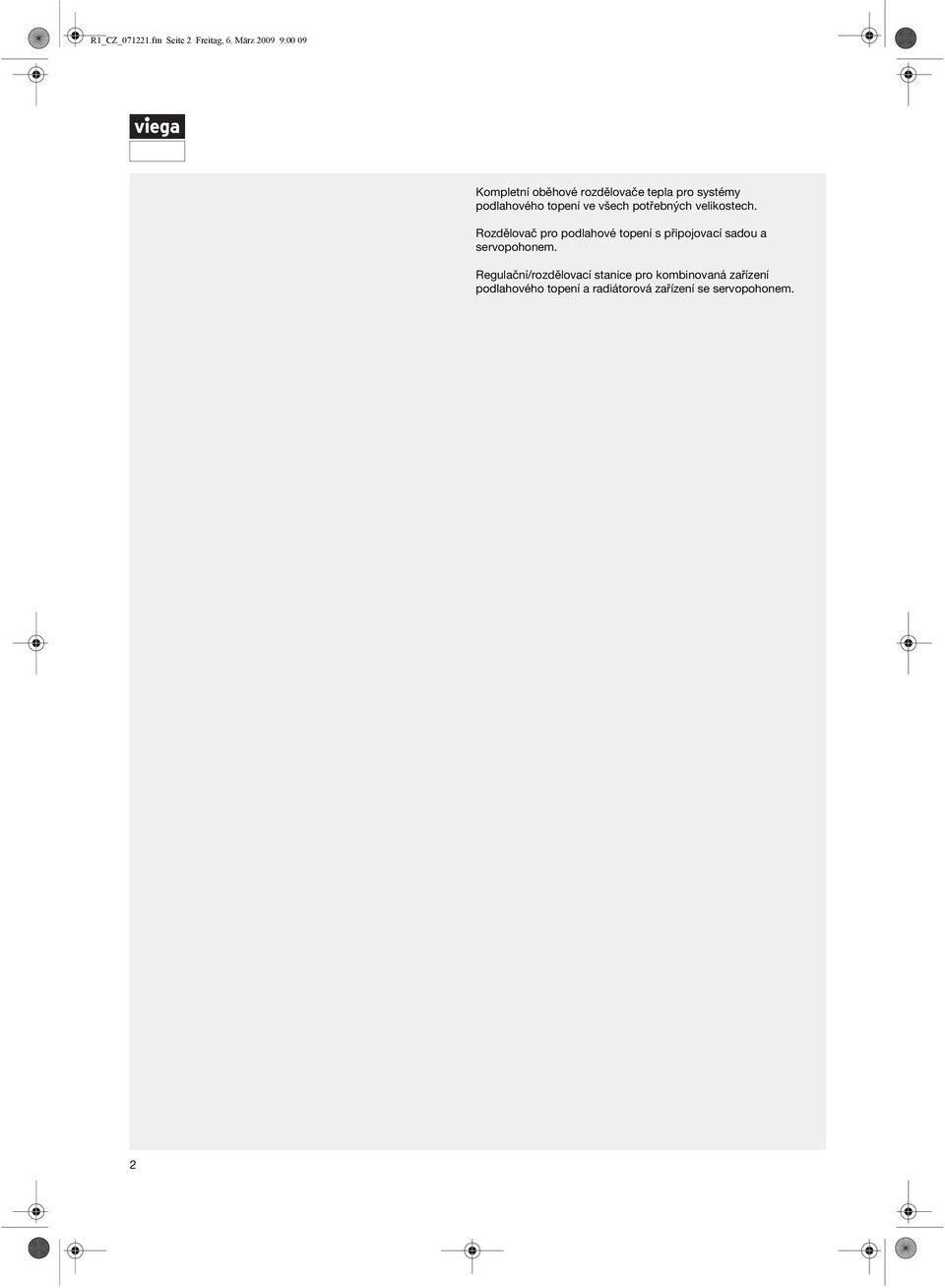

2 _CZ_0711.fm Seite Freitag, 6. März 009 9:00 09 Kompletní oběhové rozdělovače tepla pro systémy podlahového topení ve všech potřebných velikostech. Rozdělovač pro podlahové topení s připojovací sadou a servopohonem. Regulační/rozdělovací stanice pro kombinovaná zařízení podlahového topení a radiátorová zařízení se servopohonem.

3 _CZ_0711.fm Seite 3 Freitag, 6. März 009 9:00 09 Systémové komponenty podlahového vytápění Obsah Rozdělovače, regulace, příslušenství: Rozdělovače 4 Příslušenství pro rozdělovače 7 Regulace teploty na výtlaku 7 Skříně pro rozdělovače 8 Šroubení 10 3

4 _CZ_0711.fm Seite 4 Freitag, 6. März 009 9:00 09 Rozdělovače, regulace, příslušenství: Rozdělovače Rozdělovač topných okruhů 1", z nerezi, s eurokonusem 3/4", s regulačními vřetenovými ventily, těsnění na plochu s převlečnou matkou 1", s pozinkovými držáky na stěnu, levostranné a pravostranné připojení, s odvzdušňovacím ventilem a kulovým napouštěcím a vypouštěcím ventilem na rozdělovači a sběrači, pro Viega servopohony 4 V a 30 V, model 1006 Vývody rozdělovače ,03 3.3, , , , , , , 7.54, , ,17 4

5 _CZ_0711.fm Seite 5 Freitag, 6. März 009 9:00 09 Systémové komponenty podlahového vytápění Rozšiřovací sada pro rozdělovač topných okruhů, s regulačními vřetenovými ventily, z nerezi, s eurokonusem 3/4", těsnění na plochu s převlečnou matkou 1", model ,1 5

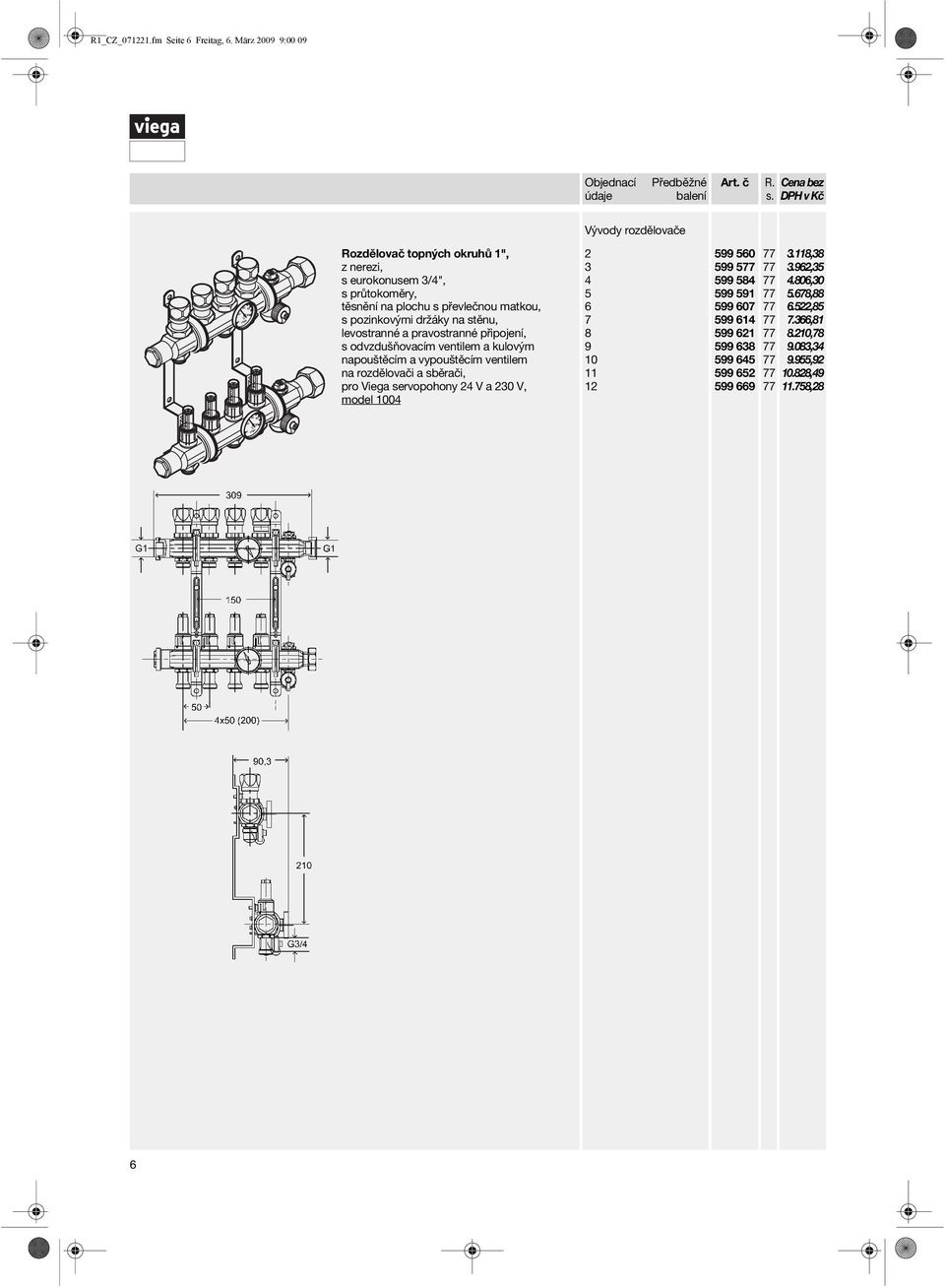

6 _CZ_0711.fm Seite 6 Freitag, 6. März 009 9:00 09 Rozdělovač topných okruhů 1", z nerezi, s eurokonusem 3/4", s průtokoměry, těsnění na plochu s převlečnou matkou, s pozinkovými držáky na stěnu, levostranné a pravostranné připojení, s odvzdušňovacím ventilem a kulovým napouštěcím a vypouštěcím ventilem na rozdělovači a sběrači, pro Viega servopohony 4 V a 30 V, model 1004 Vývody rozdělovače , , ,30 5.6,88 6.5, , , 9.083, , , ,8 6

7 _CZ_0711.fm Seite 7 Freitag, 6. März 009 9:00 09 Systémové komponenty podlahového vytápění Rozšiřovací sada pro rozdělovač topných okruhů, s průtokoměry, z nerezi, s eurokonusem 3/4", těsnění na plochu s převlečnou matkou 1", model ,38 Rozdělovače, regulace, příslušenství: Příslušenství pro rozdělovače Sada kulových kohoutů, pro Fonterra rozdělovač topných okruhů 1" (z nerezi), s mosazi poniklovaný, model / ,56 895,17 Rozdělovače, regulace, příslušenství: Regulace teploty na výtlaku Regulační stanice rozdělovače, pevně nastavená, pro kostantní regulaci přednastavené teploty, v kombinaci s Viega rozdělovačem topných okruhů model 1004 a model 1006, do 10 kw, model ,8 7

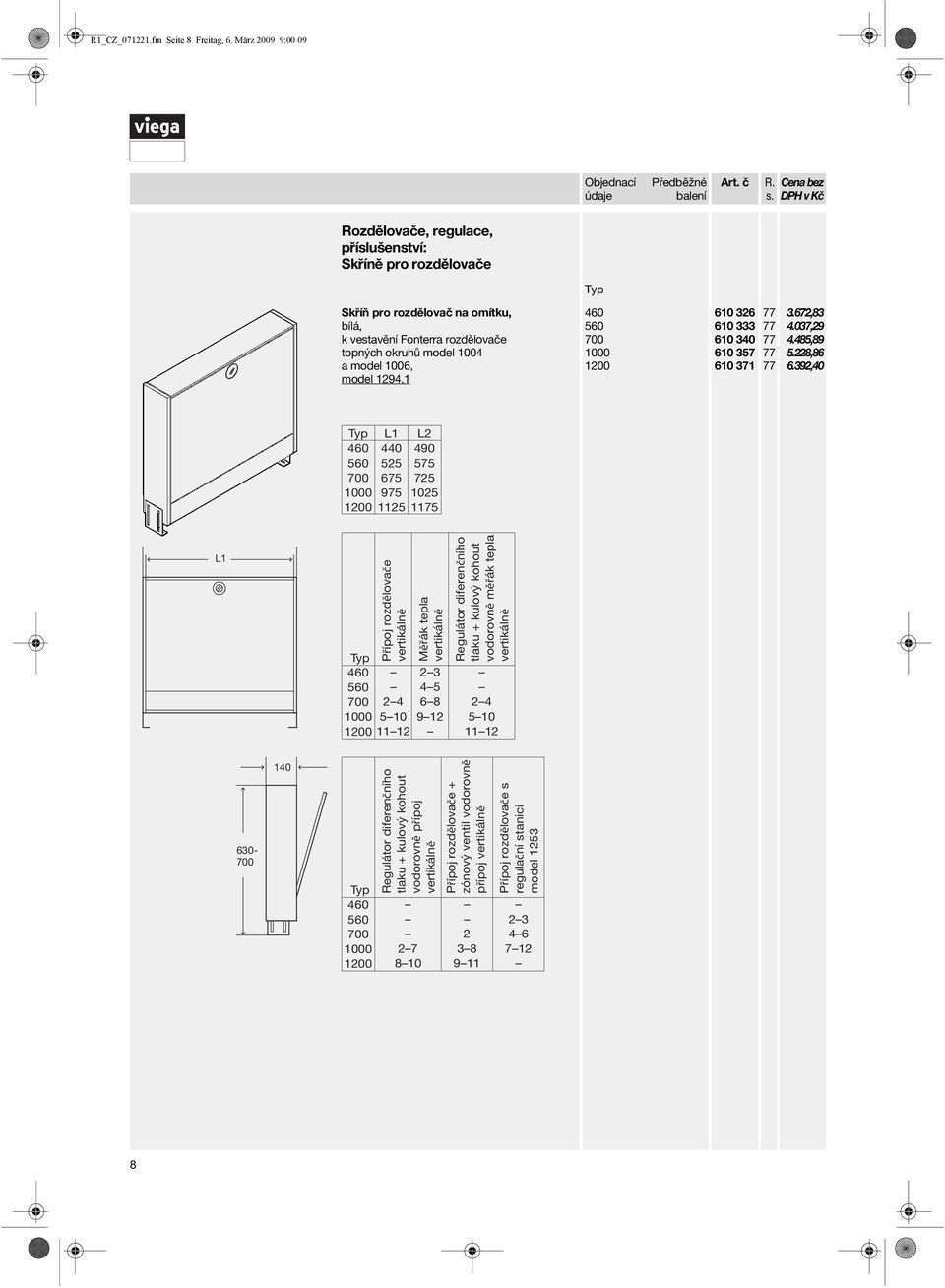

8 _CZ_0711.fm Seite 8 Freitag, 6. März 009 9:00 09 Rozdělovače, regulace, příslušenství: Skříně pro rozdělovače Skříň pro rozdělovač na omítku, bílá, k vestavění Fonterra rozdělovače topných okruhů model 1004 a model 1006, model , , ,89 5.8, ,40 L1 L L1 Přípoj rozdělovače vertikálně Měřák tepla vertikálně Regulátor diferenčního tlaku + kulový kohout vodorovně měřák tepla vertikálně Regulátor diferenčního tlaku + kulový kohout vodorovně přípoj vertikálně Přípoj rozdělovače + zónový ventil vodorovně přípoj vertikálně Přípoj rozdělovače s regulační stanicí model

9 _CZ_0711.fm Seite 9 Freitag, 6. März 009 9:00 09 Systémové komponenty podlahového vytápění Skříň pro rozdělovač pod omítku, bílá, k vestavění Fonterra rozdělovače topných okruhů model 1004 a model 1006, model , , , , ,6 L1 L L Přípoj rozdělovače horizontálně Přípoj rozdělovače vertikálně Přípoj rozdělovače + zónový ventil horizontálně Přípoj rozdělovače + měřák tepla horizontálně Přípoj rozdělovače + regulátor diferenčního tlaku horizontálně Přípoj rozdělovače + regulátor diferenčního tlaku + měřák tepla Přípoj rozdělovače horizontálně + zónový ventil + měřák tepla Přípoj rozdělovače s regulační stanicí model Cylindrický zámek, ke skříním pro rozdělovače Viega, poniklovaný, model ,00 9

10 _CZ_0711.fm Seite 10 Freitag, 6. März 009 9:00 09 Šroubení Šroubení, pro přípoj trubek Fonterra k rozdělovači topných okruhů s eurokonusem, model /4 x ,66 Šroubení, poniklované, pro trubky z umělé hmoty, model 101 1/ x 14 x 10 1/ x 16 x 10 1/ x 17 x 10 1/ x 18 x 10 1/ x 0 x 10 1/ x 0 x 3, ,93 167,93 05,69 05,69 05,69 05,69 Šroubení, poniklované, pro trubky z umělé hmoty, model / x 14 x 10 1/ x 16 x 10 1/ x 0 x 10 3/4 x 0 x ,38 183,38 7,73 7,73 Spojka, z mosazi, poniklovaná, pro správné spojení trubek PE-Xc pro plošné vytápění s kyslíkovou bariérou, model x 5 16 x 5 17 x 5 18 x 5 0 x ,00 49,6,37,38 84,66 Spojka, z červeného bronzu, model x 1* x x 16 5 x ,0 117,57 103,08 119,18 15,0 131,6 116,76 Šroubení, poniklované pro trubku Pexfit Plus a Pexfit Fosta, pro připojení na přípojky ventilových topných těles, model 7P ,71 130,45 Šroubení, poniklované, pro připojení z trubky Pexfit Plus a Pexfit Fosta na eurokonus, model x 3/ x 3/ ,01 155,41 10 * = Dodávka pouze z doběhu skladových zásob
