Soupravy solárních čerpadel PrimoSol 130

Transkript

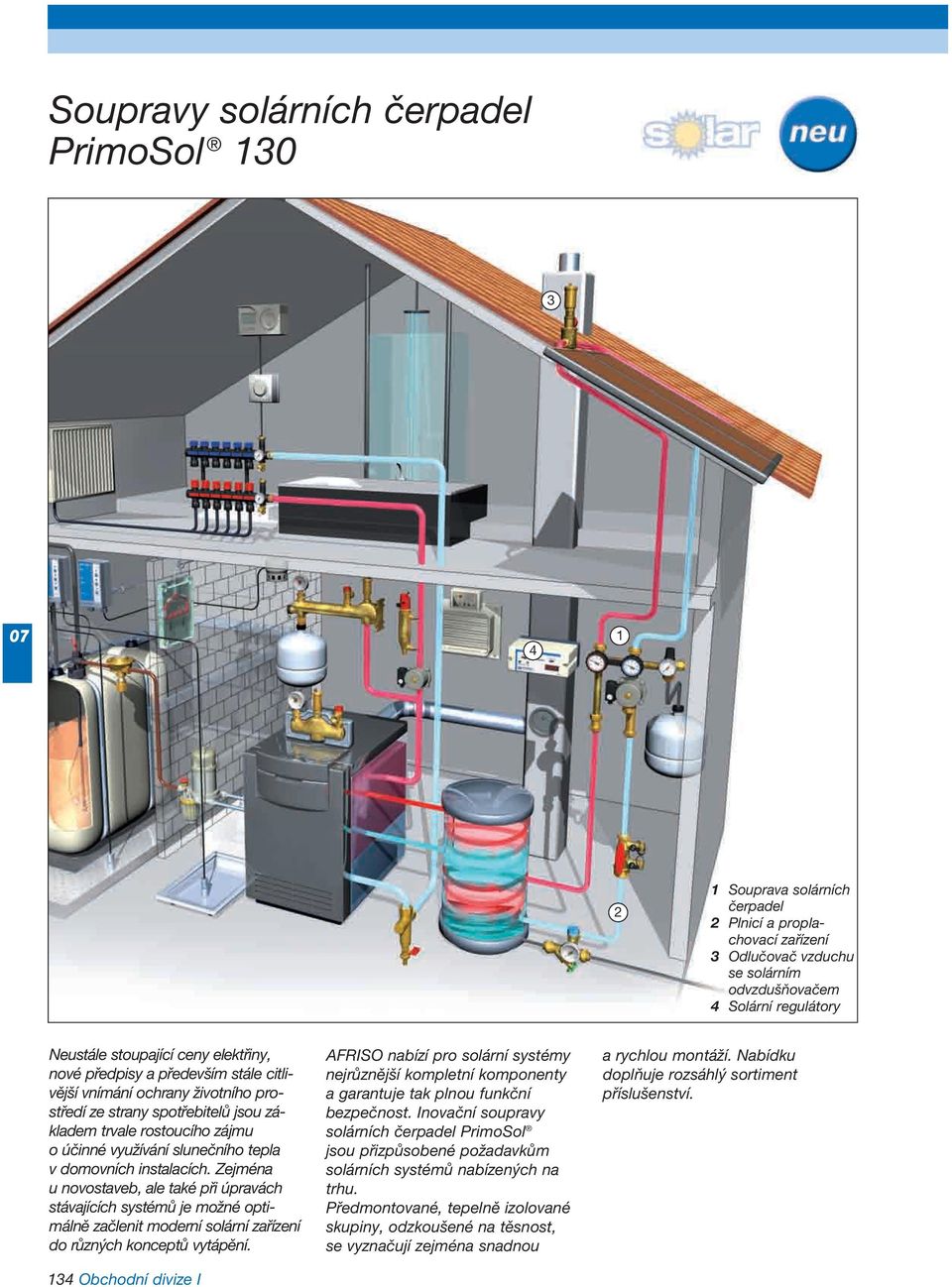

1 Soupravy solárních čerpadel PrimoSol Souprava solárních čerpadel 2 Plnicí a propla - chovací zařízení 3 Odlučovač vzduchu se solárním odvzdušňovačem 4 Solární regulátory Neustále stoupající ceny elektřiny, nové předpisy a především stále citli - vější vnímání ochrany životního pro - středí ze strany spotřebitelů jsou zá - kla dem trvale rostoucího zájmu o účin né využívání sluneč ního tepla v domovních instalacích. Zejména u novo staveb, ale také při úpravách stávajících systémů je možné opti - málně začlenit moderní solární zařízení do různých konceptů vytápění. AFRISO nabízí pro solární systémy nejrůznější kompletní komponenty a garantuje tak plnou funkční bezpečnost. Inovační soupravy solárních čerpadel PrimoSol jsou přizpůsobené požadavkům solárních systémů nabízených na trhu. Předmontované, tepelně izolované skupiny, odzkoušené na těsnost, se vyznačují zejména snadnou a rychlou montáží. Nabídku doplňuje rozsáhlý sortiment příslušenství. 4 Obchodní divize I

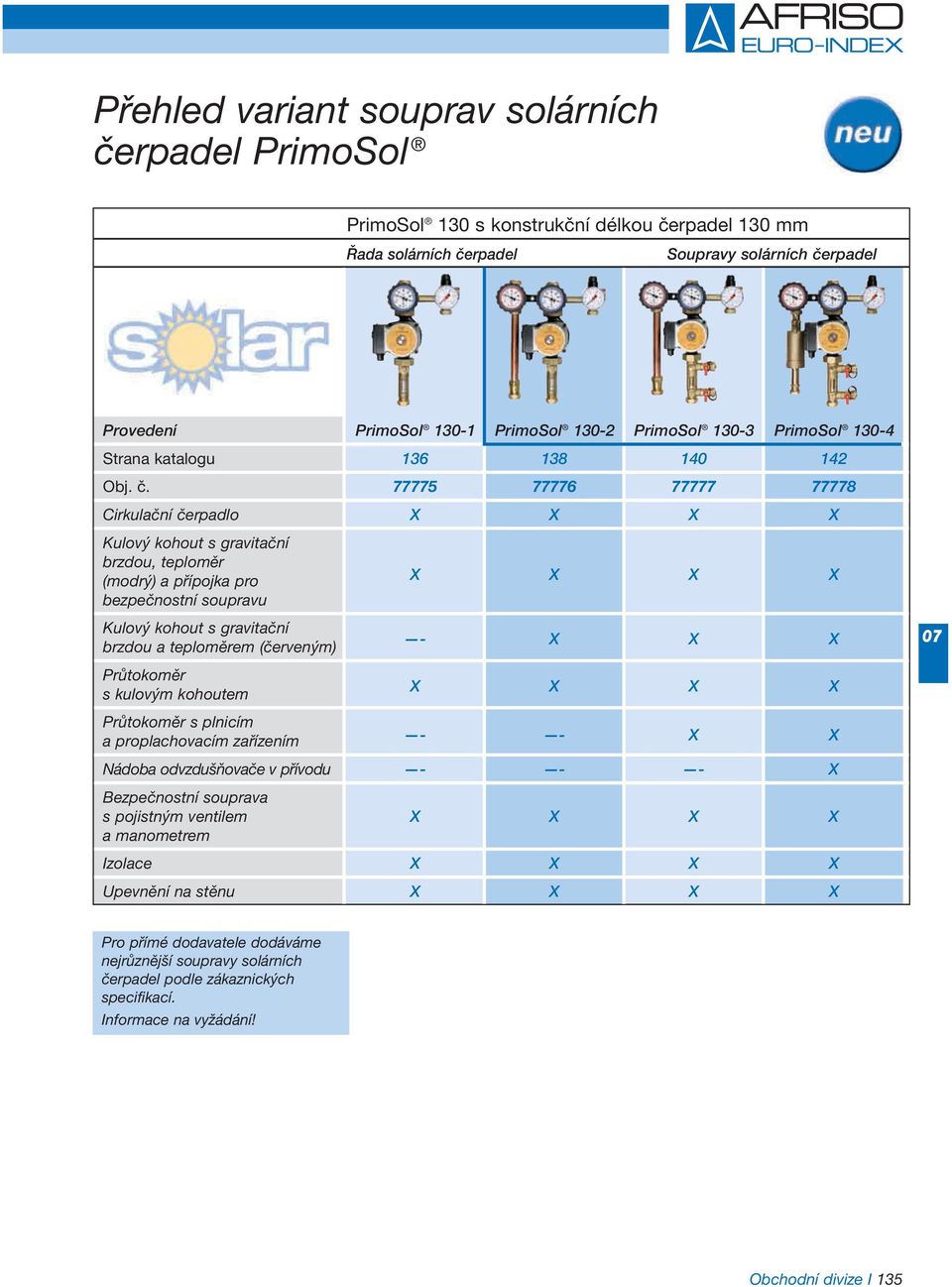

2 Přehled variant souprav solárních čerpadel PrimoSol PrimoSol 0 s konstrukční délkou čerpadel 0 mm Řada solárních čerpadel Soupravy solárních čerpadel Provedení PrimoSol 0-1 PrimoSol 0-2 PrimoSol 0-3 PrimoSol 0-4 Strana katalogu Obj. č Cirkulační čerpadlo X X X X Kulový kohout s gravitační brzdou, teploměr (modrý) a přípojka pro X X X X bezpečnostní soupravu Kulový kohout s gravitační brzdou a teploměrem (červeným) - X X X Průtokoměr s kulovým kohoutem X X X X Průtokoměr s plnicím a proplachovacím zařízením - - X X Nádoba odvzdušňovače v přívodu X Bezpečnostní souprava s pojistným ventilem X X X X a manometrem X X X X Upevnění na stěnu X X X X Pro přímé dodavatele dodáváme nejrůznější soupravy solárních čerpadel podle zákaznických specifikací. Informace na vyžádání! Obchodní divize I 5

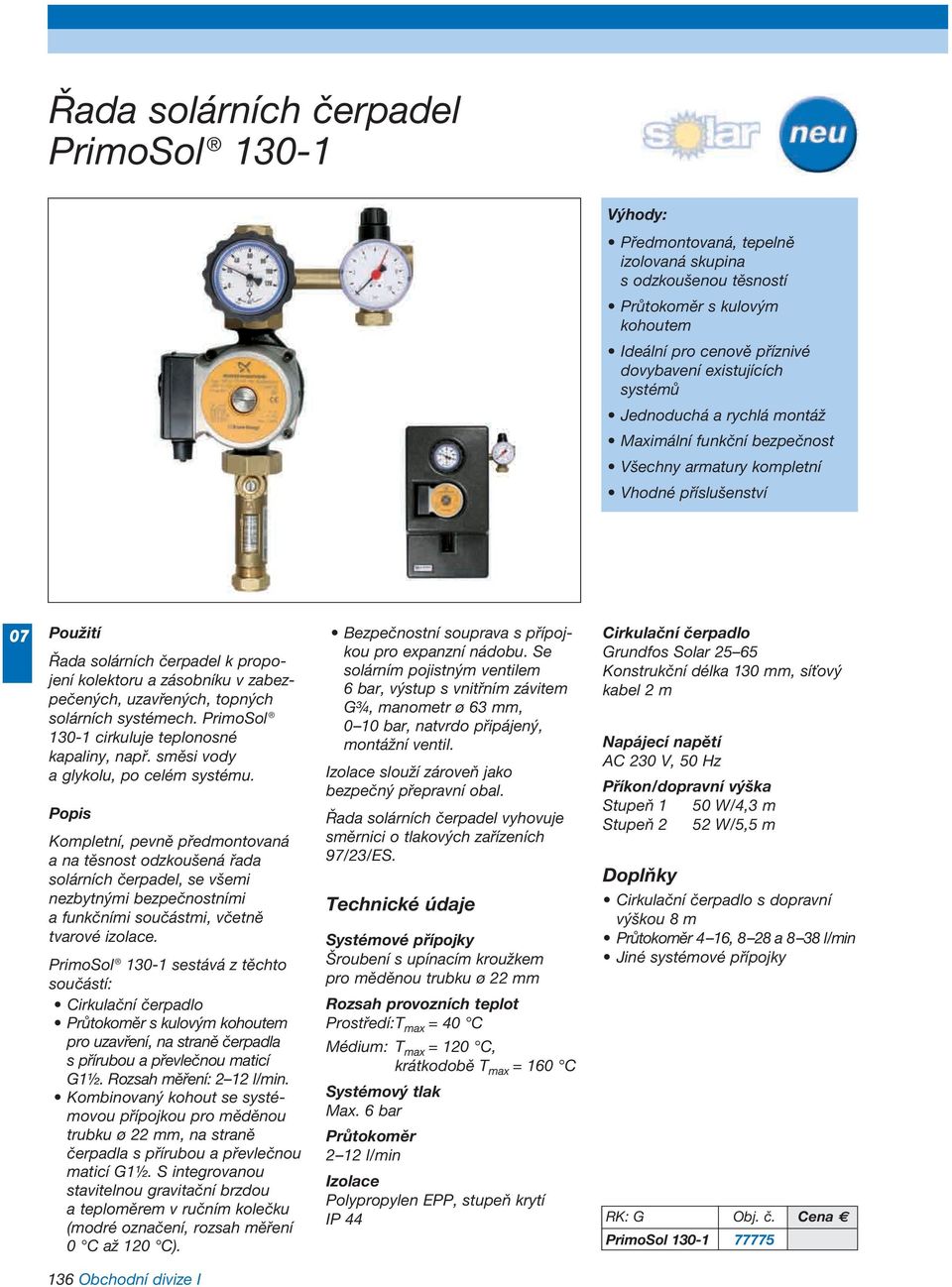

3 Řada solárních čerpadel PrimoSol 0-1 Výhody: Předmontovaná, tepelně izolovaná skupina s odzkoušenou těsností Průtokoměr s kulovým kohoutem Ideální pro cenově příznivé dovybavení existujících systémů Jednoduchá a rychlá montáž Maximální funkční bezpečnost Všechny armatury kompletní Vhodné příslušenství Použití Řada solárních čerpadel k pro po - jení kolektoru a zásobníku v zabez - pečených, uzavřených, topných solárních systémech. PrimoSol 0-1 cirkuluje teplonosné kapaliny, např. směsi vody a glykolu, po celém systému. Popis Kompletní, pevně předmontovaná a na těsnost odzkoušená řada solárních čerpadel, se všemi nezbytnými bezpečnostními a funkčními součástmi, včetně tvarové izolace. PrimoSol 0-1 sestává z těchto součástí: Cirkulační čerpadlo pro uzavření, na straně čerpadla s přírubou a převlečnou maticí G1½. Rozsah měření: 2 l/min. Kombinovaný kohout se systé - movou přípojkou pro měděnou trubku ø 22 mm, na straně čerpadla s přírubou a převlečnou maticí G1½. S integrovanou stavitelnou gravitační brzdou a teploměrem v ručním kolečku (modré označení, rozsah měření 0 C až 0 C). Bezpečnostní souprava s pří poj - kou pro expanzní nádobu. Se solárním pojistným ventilem 6 bar, výstup s vnitřním závitem G¾, manometr ø 63 mm, 0 bar, natvrdo připájený, montážní ventil. slouží zároveň jako Řada solárních čerpadel vyhovuje směrnici o tlakových zařízeních 97/23/ES. Technické údaje Systémové přípojky Šroubení s upínacím kroužkem pro měděnou trubku ø 22 mm Rozsah provozních teplot Prostředí:T max = 40 C Médium: T max = 0 C, krátkodobě T max = 160 C Systémový tlak Max. 6 bar Průtokoměr 2 l/min Polypropylen EPP, stupeň krytí IP 44 Cirkulační čerpadlo Grundfos Solar Konstrukční délka 0 mm, síťový kabel 2 m Napájecí napětí AC 230 V, 50 Hz Příkon/dopravní výška Stupeň 1 50 W/4,3 m Stupeň 2 52 W/5,5 m Doplňky Cirkulační čerpadlo s dopravní výškou 8 m Průtokoměr 4 16, 8 28 a 8 38 l/min Jiné systémové přípojky RK: G Obj. č. Cena PrimoSol Obchodní divize I

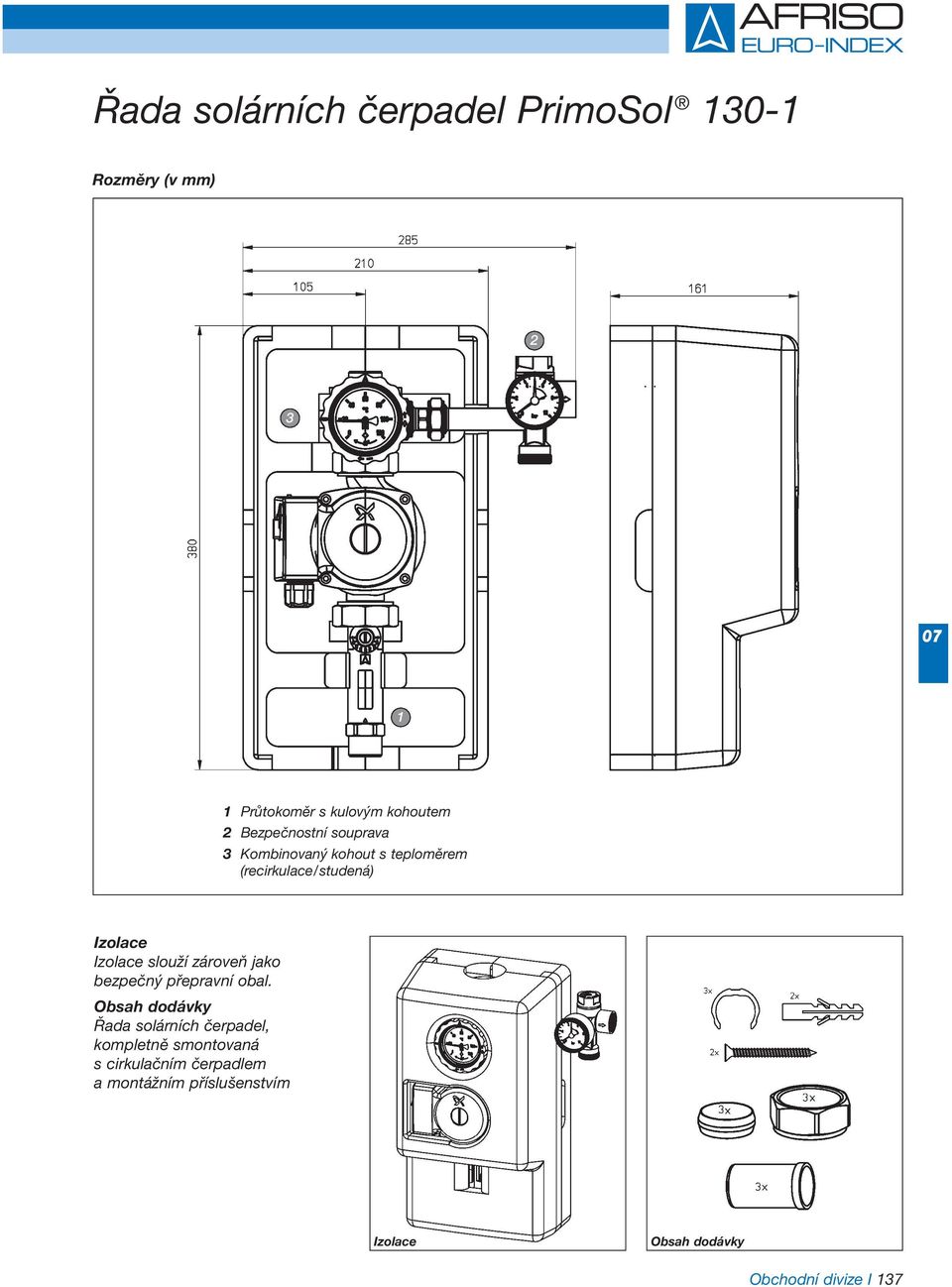

4 Řada solárních čerpadel PrimoSol 0-1 Rozměry (v mm) Průtokoměr s kulovým kohoutem 2 Bezpečnostní souprava 3 Kombinovaný kohout s teploměrem (recirkulace/studená) slouží zároveň jako Řada solárních čerpadel, kompletně smontovaná s cirkulačním čerpadlem a montážním příslušenstvím Obchodní divize I 7

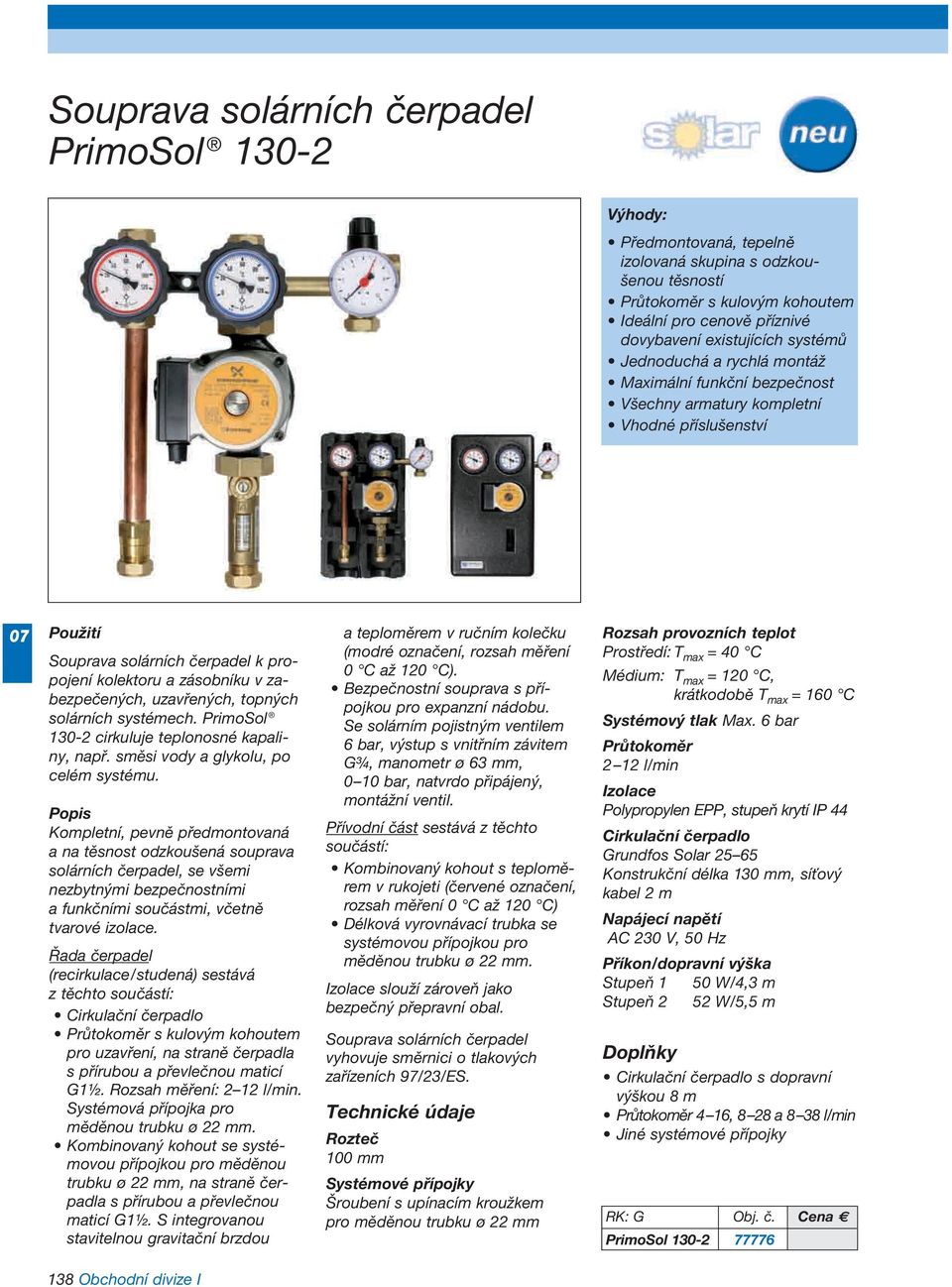

5 Souprava solárních čerpadel PrimoSol 0-2 Výhody: Předmontovaná, tepelně izolovaná skupina s od zkou - šenou těsností Ideální pro cenově příznivé dovybavení existujících systémů Jednoduchá a rychlá montáž Maximální funkční bezpečnost Všechny armatury kompletní Vhodné příslušenství Použití Souprava solárních čerpadel k pro - pojení kolektoru a zásobníku v za - bez pe čených, uzavřených, topných solárních systémech. PrimoSol 0-2 cirkuluje teplonosné kapali - ny, např. směsi vody a glykolu, po celém systému. Popis Kompletní, pevně předmontovaná a na těsnost odzkoušená souprava solárních čerpadel, se všemi nezbytnými bezpečnostními a funkčními součástmi, včetně tvarové izolace. Řada čerpadel (recirkulace/studená) sestává z těchto součástí: Cirkulační čerpadlo pro uzavření, na straně čerpadla s přírubou a převlečnou maticí G1½. Rozsah měření: 2 l/min. Systémová přípojka pro měděnou trubku ø 22 mm. Kombinovaný kohout se systé - mo vou přípojkou pro měděnou trubku ø 22 mm, na straně čer - padla s přírubou a převlečnou maticí G1½. S integrovanou stavitelnou gravitační brzdou a teploměrem v ručním kolečku (modré označení, rozsah měření 0 C až 0 C). Bezpečnostní souprava s pří - pojkou pro expanzní nádobu. Se solárním pojistným ventilem 6 bar, výstup s vnitřním závitem G¾, manometr ø 63 mm, 0 bar, natvrdo připájený, montážní ventil. Přívodní část sestává z těchto součástí: Kombinovaný kohout s teplomě - rem v rukojeti (červené označení, rozsah měření 0 C až 0 C) Délková vyrovnávací trubka se systémovou přípojkou pro měděnou trubku ø 22 mm. slouží zároveň jako Souprava solárních čerpadel vyhovuje směrnici o tlakových zařízeních 97/23/ES. Technické údaje Rozteč 0 mm Systémové přípojky Šroubení s upínacím kroužkem pro měděnou trubku ø 22 mm Rozsah provozních teplot Prostředí: T max = 40 C Médium: T max = 0 C, krátkodobě T max = 160 C Systémový tlak Max. 6 bar Průtokoměr 2 l/min Polypropylen EPP, stupeň krytí IP 44 Cirkulační čerpadlo Grundfos Solar Konstrukční délka 0 mm, síťový kabel 2 m Napájecí napětí AC 230 V, 50 Hz Příkon/dopravní výška Stupeň 1 50 W/4,3 m Stupeň 2 52 W/5,5 m Doplňky Cirkulační čerpadlo s dopravní výškou 8 m Průtokoměr 4 16, 8 28 a 8 38 l/min Jiné systémové přípojky RK: G Obj. č. Cena PrimoSol Obchodní divize I

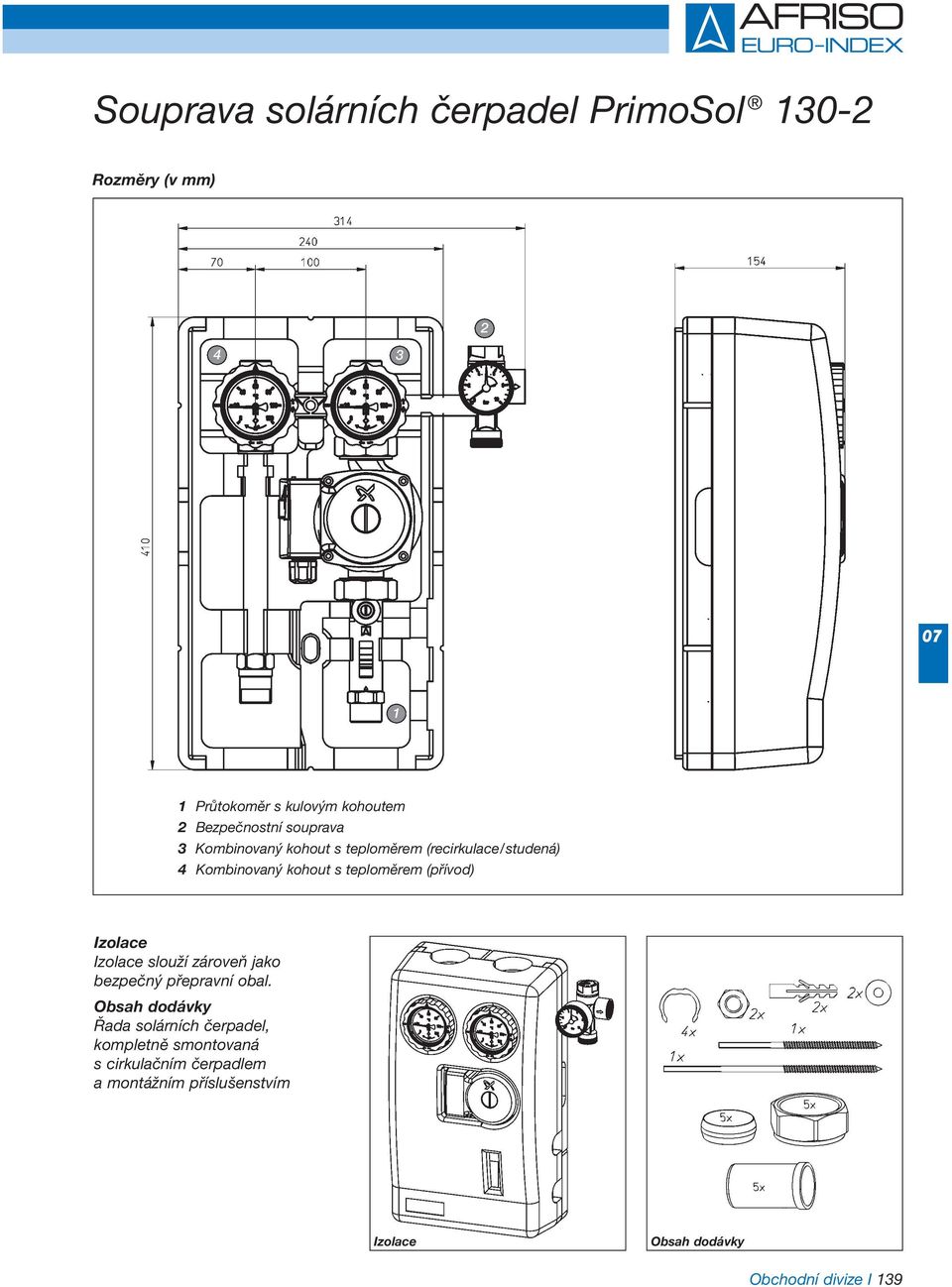

6 Souprava solárních čerpadel PrimoSol 0-2 Rozměry (v mm) Průtokoměr s kulovým kohoutem 2 Bezpečnostní souprava 3 Kombinovaný kohout s teploměrem (recirkulace/studená) 4 Kombinovaný kohout s teploměrem (přívod) slouží zároveň jako Řada solárních čerpadel, kompletně smontovaná s cirkulačním čerpadlem a montážním příslušenstvím Obchodní divize I 9

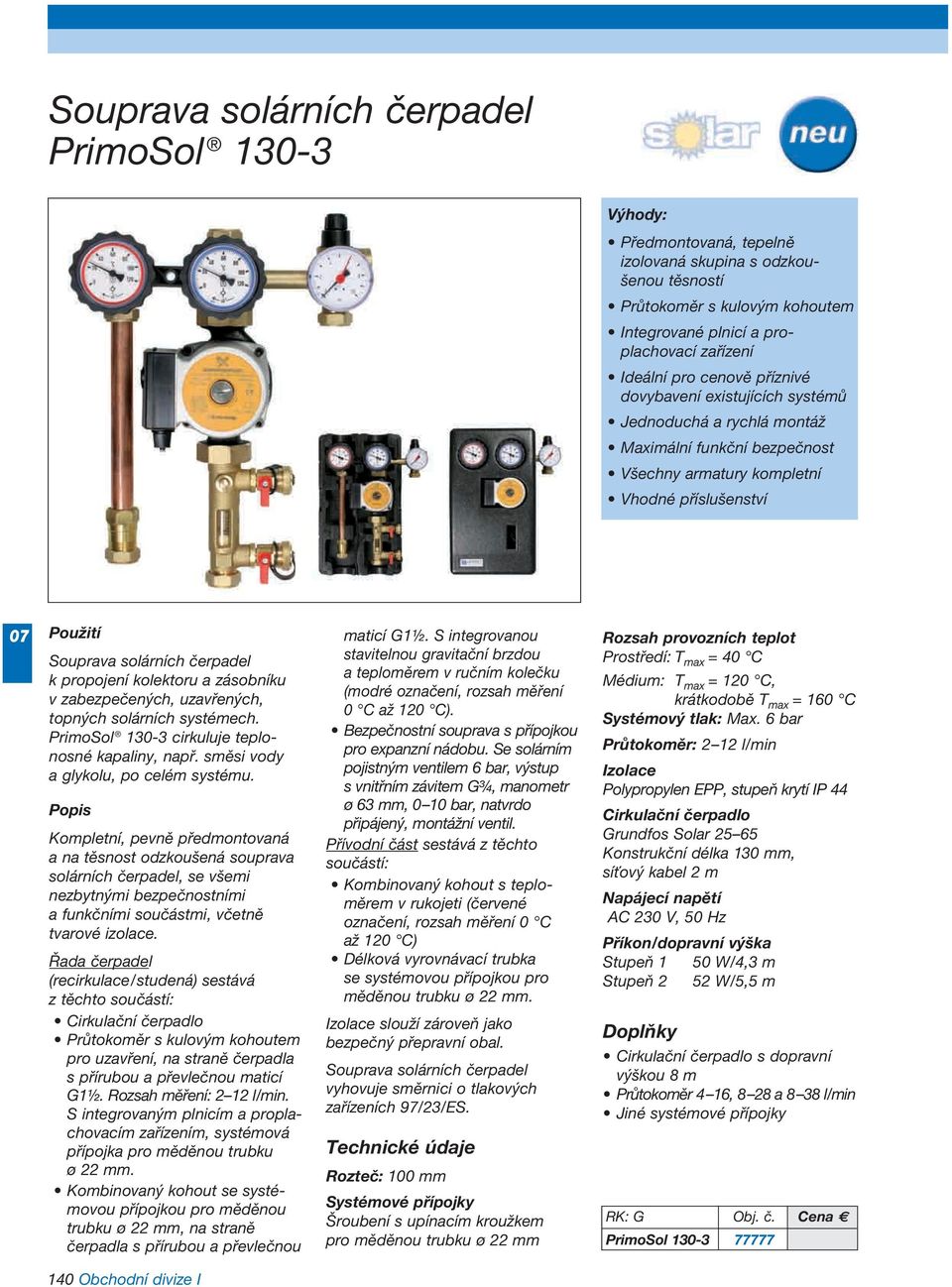

7 Souprava solárních čerpadel PrimoSol 0-3 Výhody: Předmontovaná, tepelně izolovaná skupina s odzkou - šenou těsností Integrované plnicí a pro - plachovací zařízení Ideální pro cenově příznivé dovybavení existujících systémů Jednoduchá a rychlá montáž Maximální funkční bezpečnost Všechny armatury kompletní Vhodné příslušenství Použití Souprava solárních čerpadel k propojení kolektoru a zásobníku v zabezpečených, uzavřených, topných solárních systémech. PrimoSol 0-3 cirkuluje teplo - nosné kapaliny, např. směsi vody a glykolu, po celém systému. Popis Kompletní, pevně předmontovaná a na těsnost odzkoušená souprava solárních čerpadel, se všemi nezbytnými bezpečnostními a funkčními součástmi, včetně tvarové izolace. Řada čerpadel (recirkulace/studená) sestává z těchto součástí: Cirkulační čerpadlo pro uzavření, na straně čerpadla s přírubou a převlečnou maticí G1½. Rozsah měření: 2 l/min. S integrovaným plnicím a propla - chovacím zařízením, systémová přípojka pro měděnou trubku ø 22 mm. Kombinovaný kohout se systé - movou přípojkou pro měděnou trubku ø 22 mm, na straně čerpadla s přírubou a převlečnou maticí G1½. S integrovanou stavitelnou gravitační brzdou a teploměrem v ručním kolečku (modré označení, rozsah měření 0 C až 0 C). Bezpečnostní souprava s pří pojkou pro expanzní nádobu. Se solárním pojistným ventilem 6 bar, výstup s vnitřním závitem G¾, manometr ø 63 mm, 0 bar, natvrdo připájený, montážní ventil. Přívodní část sestává z těchto součástí: Kombinovaný kohout s teplo - měrem v rukojeti (červené označení, rozsah měření 0 C až 0 C) Délková vyrovnávací trubka se systémovou přípojkou pro měděnou trubku ø 22 mm. slouží zároveň jako Souprava solárních čerpadel vyhovuje směrnici o tlakových zařízeních 97/23/ES. Technické údaje Rozteč: 0 mm Systémové přípojky Šroubení s upínacím kroužkem pro měděnou trubku ø 22 mm Rozsah provozních teplot Prostředí: T max = 40 C Médium: T max = 0 C, krátkodobě T max = 160 C Systémový tlak: Max. 6 bar Průtokoměr: 2 l/min Polypropylen EPP, stupeň krytí IP 44 Cirkulační čerpadlo Grundfos Solar Konstrukční délka 0 mm, síťový kabel 2 m Napájecí napětí AC 230 V, 50 Hz Příkon/dopravní výška Stupeň 1 50 W/4,3 m Stupeň 2 52 W/5,5 m Doplňky Cirkulační čerpadlo s dopravní výškou 8 m Průtokoměr 4 16, 8 28 a 8 38 l/min Jiné systémové přípojky RK: G Obj. č. Cena PrimoSol Obchodní divize I

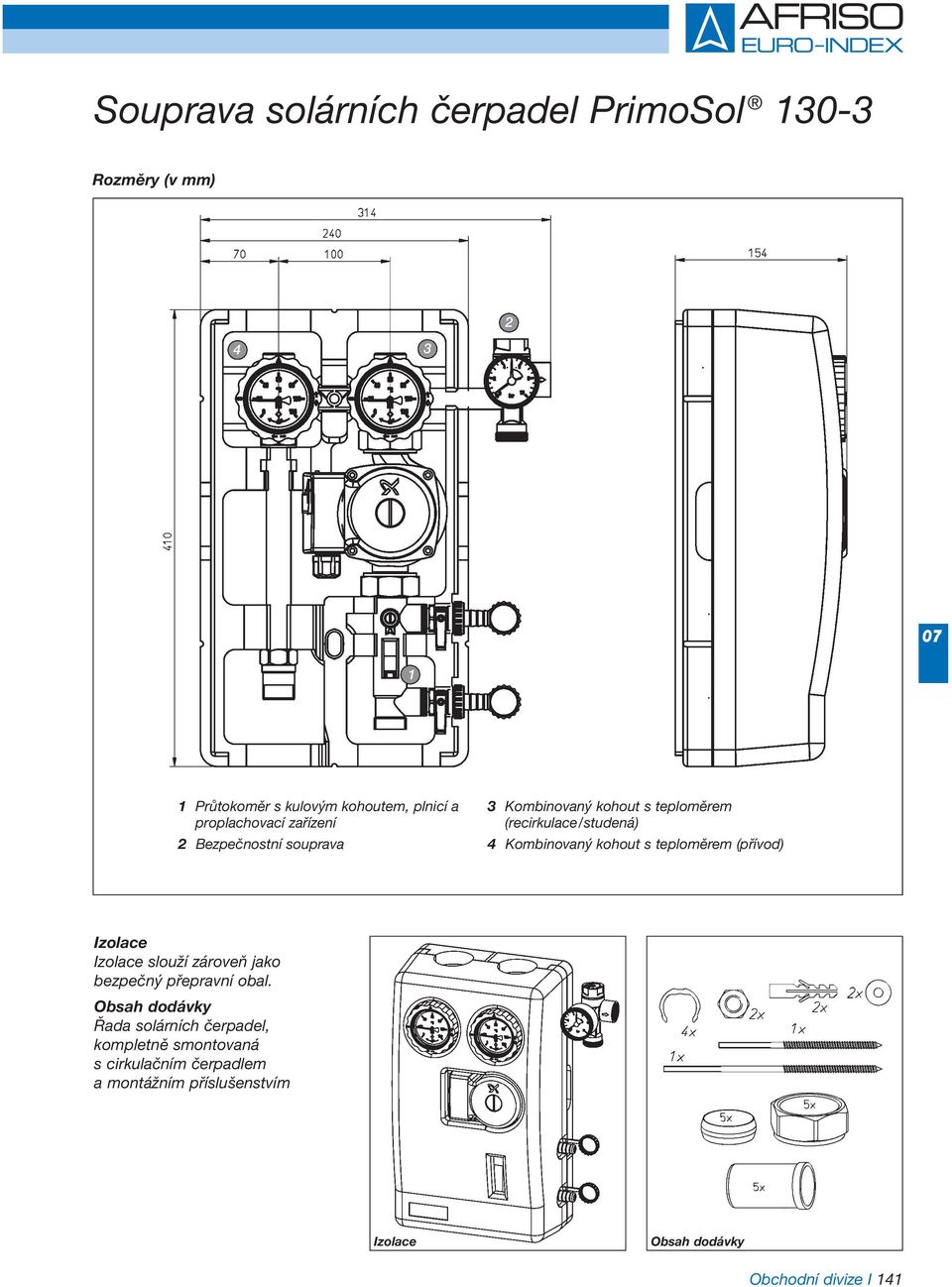

8 Souprava solárních čerpadel PrimoSol 0-3 Rozměry (v mm) Průtokoměr s kulovým kohoutem, plnicí a proplachovací zařízení 2 Bezpečnostní souprava 3 Kombinovaný kohout s teploměrem (recirkulace/studená) 4 Kombinovaný kohout s teploměrem (přívod) slouží zároveň jako Řada solárních čerpadel, kompletně smontovaná s cirkulačním čerpadlem a montážním příslušenstvím Obchodní divize I 1

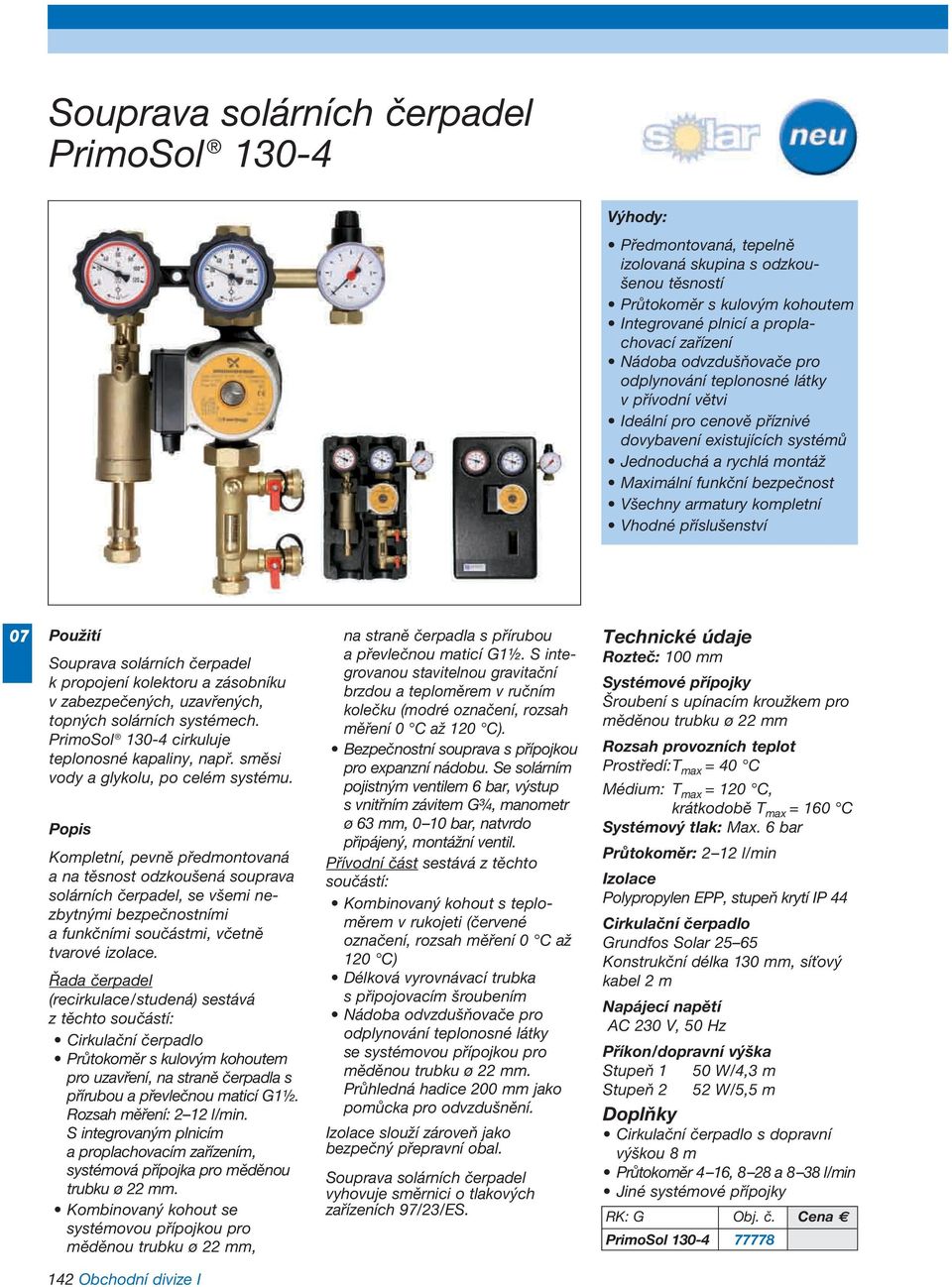

9 Souprava solárních čerpadel PrimoSol 0-4 Výhody: Předmontovaná, tepelně izolovaná skupina s odzkou - šenou těsností Integrované plnicí a propla - chovací zařízení Nádoba odvzdušňovače pro odplynování teplonosné látky v přívodní větvi Ideální pro cenově příznivé dovybavení existujících systémů Jednoduchá a rychlá montáž Maximální funkční bezpečnost Všechny armatury kompletní Vhodné příslušenství Použití Souprava solárních čerpadel k propojení kolektoru a zásobníku v zabezpečených, uzavřených, topných solárních systémech. PrimoSol 0-4 cirkuluje teplonosné kapaliny, např. směsi vody a glykolu, po celém systému. Popis Kompletní, pevně předmontovaná a na těsnost odzkoušená souprava solárních čerpadel, se všemi ne - zbyt nými bezpečnostními a funkční mi součástmi, včetně tvarové izolace. Řada čerpadel (recirkulace/studená) sestává z těchto součástí: Cirkulační čerpadlo pro uzavření, na straně čerpadla s přírubou a převlečnou maticí G1½. Rozsah měření: 2 l/min. S integrovaným plnicím a proplachovacím zařízením, systémová přípojka pro měděnou trubku ø 22 mm. Kombinovaný kohout se systémovou přípojkou pro měděnou trubku ø 22 mm, na straně čerpadla s přírubou a převlečnou maticí G1½. S inte - grovanou stavitelnou gravi tační brzdou a teploměrem v ručním kolečku (modré označení, rozsah měření 0 C až 0 C). Bezpečnostní souprava s pří pojkou pro expanzní nádobu. Se solárním pojistným ventilem 6 bar, výstup s vnitřním závitem G¾, manometr ø 63 mm, 0 bar, natvrdo připájený, montážní ventil. Přívodní část sestává z těchto součástí: Kombinovaný kohout s teplo - měrem v rukojeti (červené označení, rozsah měření 0 C až 0 C) Délková vyrovnávací trubka s připojovacím šroubením Nádoba odvzdušňovače pro odplynování teplonosné látky se systémovou přípojkou pro měděnou trubku ø 22 mm. Průhledná hadice 200 mm jako pomůcka pro odvzdušnění. slouží zároveň jako Souprava solárních čerpadel vyhovuje směrnici o tlakových zařízeních 97/23/ES. Technické údaje Rozteč: 0 mm Systémové přípojky Šroubení s upínacím kroužkem pro měděnou trubku ø 22 mm Rozsah provozních teplot Prostředí:T max = 40 C Médium: T max = 0 C, krátkodobě T max = 160 C Systémový tlak: Max. 6 bar Průtokoměr: 2 l/min Polypropylen EPP, stupeň krytí IP 44 Cirkulační čerpadlo Grundfos Solar Konstrukční délka 0 mm, síťový kabel 2 m Napájecí napětí AC 230 V, 50 Hz Příkon/dopravní výška Stupeň 1 50 W/4,3 m Stupeň 2 52 W/5,5 m Doplňky Cirkulační čerpadlo s dopravní výškou 8 m Průtokoměr 4 16, 8 28 a 8 38 l/min Jiné systémové přípojky RK: G Obj. č. Cena PrimoSol Obchodní divize I

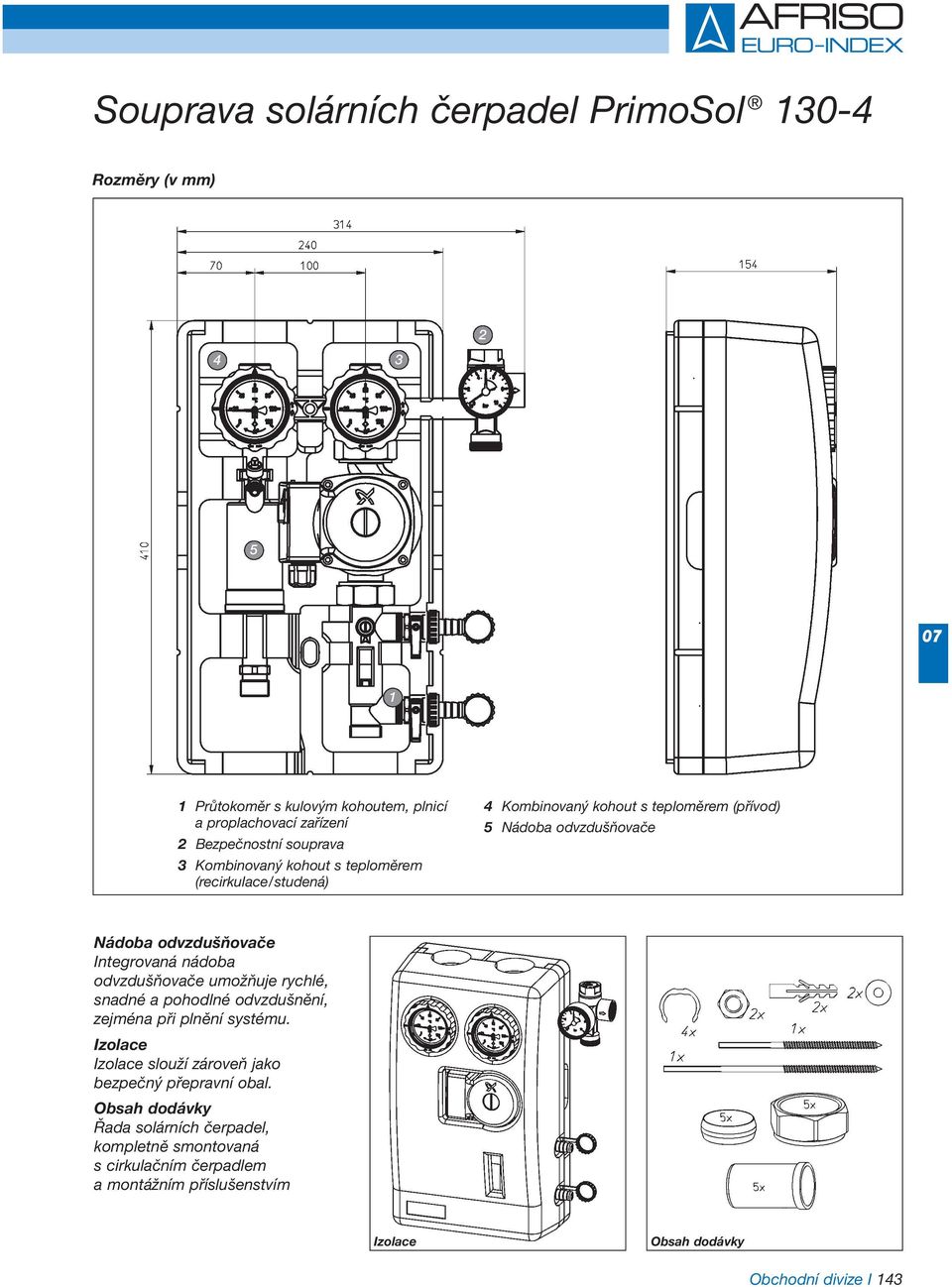

10 Souprava solárních čerpadel PrimoSol 0-4 Rozměry (v mm) Průtokoměr s kulovým kohoutem, plnicí a proplachovací zařízení 2 Bezpečnostní souprava 3 Kombinovaný kohout s teploměrem (recirkulace/studená) Nádoba odvzdušňovače Integrovaná nádoba odvzdušňovače umožňuje rychlé, snadné a pohodlné odvzdušnění, zejména při plnění systému. slouží zároveň jako Řada solárních čerpadel, kompletně smontovaná s cirkulačním čerpadlem a montážním příslušenstvím 4 Kombinovaný kohout s teploměrem (přívod) 5 Nádoba odvzdušňovače Obchodní divize I 3

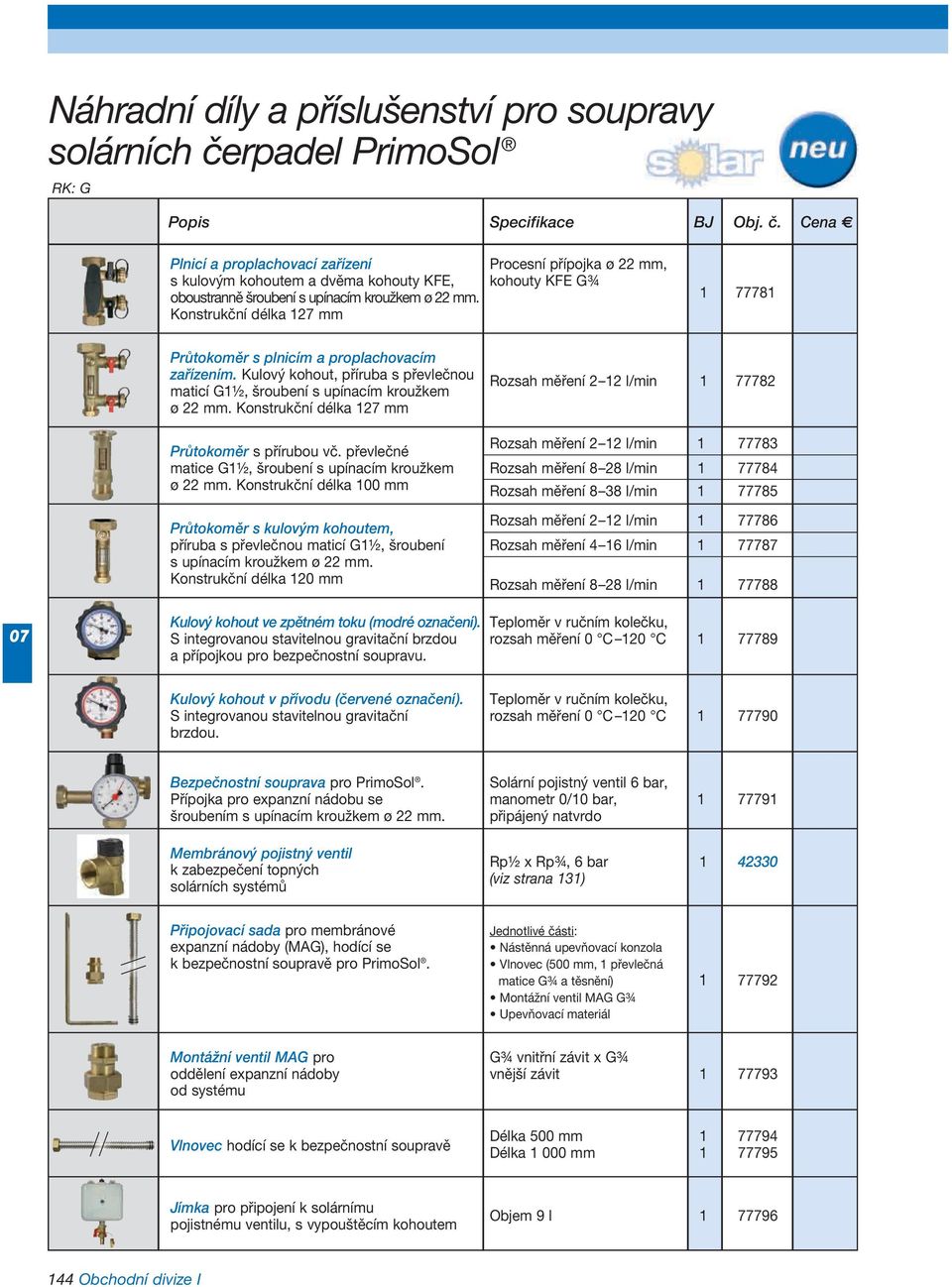

11 Náhradní díly a příslušenství pro sou pravy solárních čerpadel PrimoSol RK: G Popis Specifikace BJ Obj. č. Cena Plnicí a proplachovací zařízení Procesní přípojka ø 22 mm, s kulovým kohoutem a dvěma kohouty KFE, kohouty KFE G¾ oboustranně šroubení s upínacím kroužkem ø 22 mm Konstrukční délka 7 mm Průtokoměr s plnicím a proplachovacím zařízením. Kulový kohout, příruba s převlečnou maticí G1½, šroubení s upínacím kroužkem Rozsah měření 2 l/min ø 22 mm. Konstrukční délka 7 mm Průtokoměr s přírubou vč. převlečné Rozsah měření 2 l/min matice G1½, šroubení s upínacím kroužkem Rozsah měření 8 28 l/min ø 22 mm. Konstrukční délka 0 mm Rozsah měření 8 38 l/min Průtokoměr s kulovým kohoutem, Rozsah měření 2 l/min příruba s převlečnou maticí G1½, šroubení Rozsah měření 4 16 l/min s upínacím kroužkem ø 22 mm. Konstrukční délka 0 mm Rozsah měření 8 28 l/min Kulový kohout ve zpětném toku (modré označení). Teploměr v ručním kolečku, S integrovanou stavitelnou gravitační brzdou rozsah měření 0 C 0 C a přípojkou pro bezpečnostní soupravu. Kulový kohout v přívodu (červené označení). Teploměr v ručním kolečku, S integrovanou stavitelnou gravitační rozsah měření 0 C 0 C brzdou. Bezpečnostní souprava pro PrimoSol. Solární pojistný ventil 6 bar, Přípojka pro expanzní nádobu se manometr 0/ bar, šroubením s upínacím kroužkem ø 22 mm. připájený natvrdo Membránový pojistný ventil k zabezpečení topných solárních systémů Připojovací sada pro membránové expanzní nádoby (MAG), hodící se k bezpečnostní soupravě pro PrimoSol. Rp½ x Rp¾, 6 bar (viz strana 1) Jednotlivé části: Nástěnná upevňovací konzola Vlnovec (500 mm, 1 převlečná matice G¾ a těsnění) Montážní ventil MAG G¾ Upevňovací materiál Montážní ventil MAG pro G¾ vnitřní závit x G¾ oddělení expanzní nádoby vnější závit od systému Vlnovec hodící se k bezpečnostní soupravě Délka 500 mm Délka mm Jímka pro připojení k solárnímu pojistnému ventilu, s vypouštěcím kohoutem Objem 9 l Obchodní divize I
