1 Katalog CZ Systémy vedení potrubí/ technika spojování potrubí Fonterra-systémové komponenty podlahového vytápění

2 Fonterra-systémové komponenty podlahového vytápění pro novostavby a rekonstrukce. Suché nebo mokré systémy pro podlahy, stěny a stropy pro bytové výstavby, objekty a průmysl. Různé systémové trubky z polybuténu, PE-Xc nebo PE-RT. Komponenty pro regulace a rozdělovače s bohatým příslušenstvím. EAN-Code Číslo EAN je sestaveno z konstantního čísla výrobce a jednotlivých šestimístných čísel artiklů, v tomto příkladě Výměna posledních šesti pozic za čísla artiklů dává kód EAN. 2

3 Fonterra-systémové komponenty podlahového vytápění Obsah Fonterra-systémové trubky 4 Systémové trubky 5 Systémové komponenty 8 Příslušenství 10 Skladba vrstev podlahového vytápení Fonterra Tacker/Fonterra Base 12 Fonterra Tacker 14 Fonterra Base 12/15 17 Fonterra Base 15/17 21 Fonterra Reno 25 Fonterra Side Fonterra Side 12 Clip 32 Rozdělovače a regulace: Rozdělovače 33 Průmyslové rozdělovače a příslušenství 36 Příslušenství pro rozdělovače 37 Skříně pro rozdělovače 40 Regulační stanice, pevně nastavené 43 Regulace prostorové termostaty 48 Nářadí a příslušenství 51 Šroubení 53 3

4 Fonterra-systémové trubky Fonterra PB-trubka 12 x 1,3 a 15 x 1,5 mm Fonterra MV-trubka 16 x 2,0 mm Fonterra PE-Xc-trubka 17 x 2,0, 20 x 2,0 a 25 x 2,3 mm Fonterra PE-RT-trubka 16 x 2,0, 17 x 2,0, 20 x 2,0 a 25 x 2,3 mm trojnásobně extrudovaná kyslíková bariéra podle DIN 4726 základní trubka z polybuténu podle SKZ HR 3.4 montážní teplota vyšší než -5 C nejmenší poloměr ohybu 5 x větší než vnější průměr vícevrstvá spojená trubka PE-RT/AL/PE-RT kyslíková bariéra podle ISO resp. DIN 4726 technické požadavky podle DIN EN ISO montážní teplota vyšší než -15 C nejmenší poloměr ohybu 5 x větší než vnější průměr pěti- nebo trojnásobně extrudovaná s vnitřně loženou kyslíkovou bariérou kyslíková bariéra podle DIN 4726 základní trubka z PE podle DIN EN ISO montážní teplota vyšší než +5 C nejmenší poloměr ohybu 6 x větší než vnější průměr trojnásobně extrudovaná kyslíková bariéra podle DIN 4726 základní trubka z PE podle DIN EN ISO montážní teplota vyšší než +5 C nejmenší poloměr ohybu 6 x větší než vnější průměr max. provozní teplota 95 C max. provozní tlak 10 bar (ne kombinovaně) max. provozní teplota 95 C max. provozní tlak 10 bar (ne kombinovaně) max. provozní teplota 90 C, příp. 70 C (u 25 x 2,3 mm) max. provozní tlak 10 bar (ne kombinovaně) max. provozní teplota 70 C max. provozní tlak 6 bar (ne kombinovaně) Přehled možností kombinace Systémová trubka Tacker Base 12/15 Base 15/17 Reno Side 12 Side 12 Clip Speciální aplikace PB-trubka 12 x 1,3 PB-trubka 15 x 1,5 MV-trubka 16 x 2,0 PE-Xc-trubka 17 x 2,0 PE-Xc-trubka 20 x 2,0 PE-Xc-trubka 25 x 2,3 PE-RT-trubka 16 x 2,0 PE-RT-trubka 17 x 2,0 PE-RT-trubka 20 x 2,0 PE-RT-trubka 25 x 2,3 4

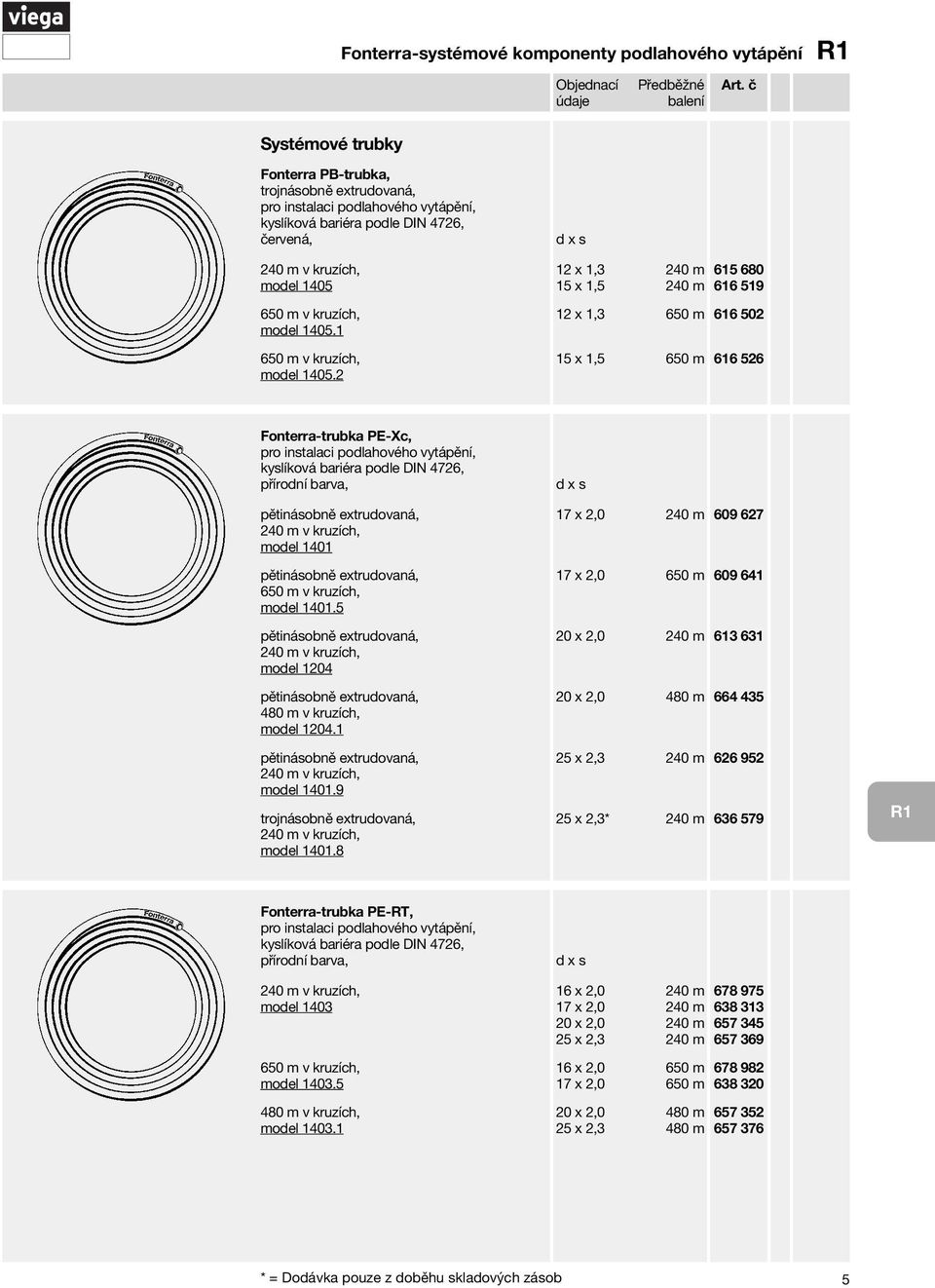

5 Fonterra-systémové komponenty podlahového vytápění Objednací Předběžné Art. č Systémové trubky Fonterra PB-trubka, trojnásobně extrudovaná, pro instalaci podlahového vytápění, kyslíková bariéra podle DIN 4726, červená, 240 m v kruzích, model m v kruzích, model m v kruzích, model d x s 12 x 1,3 240 m x 1,5 240 m x 1,3 650 m x 1,5 650 m Fonterra-trubka PE-Xc, pro instalaci podlahového vytápění, kyslíková bariéra podle DIN 4726, přírodní barva, pětinásobně extrudovaná, 240 m v kruzích, model 1401 pětinásobně extrudovaná, 650 m v kruzích, model pětinásobně extrudovaná, 240 m v kruzích, model 1204 pětinásobně extrudovaná, 480 m v kruzích, model pětinásobně extrudovaná, 240 m v kruzích, model trojnásobně extrudovaná, 240 m v kruzích, model d x s 17 x 2,0 240 m x 2,0 650 m x 2,0 240 m x 2,0 480 m x 2,3 240 m x 2,3* 240 m Fonterra-trubka PE-RT, pro instalaci podlahového vytápění, kyslíková bariéra podle DIN 4726, přírodní barva, 240 m v kruzích, model m v kruzích, model m v kruzích, model d x s 16 x 2,0 240 m 17 x 2,0 240 m 20 x 2,0 240 m 25 x 2,3 240 m x 2,0 650 m x 2,0 650 m x 2,0 480 m x 2,3 480 m * = Dodávka pouze z doběhu skladových zásob 5

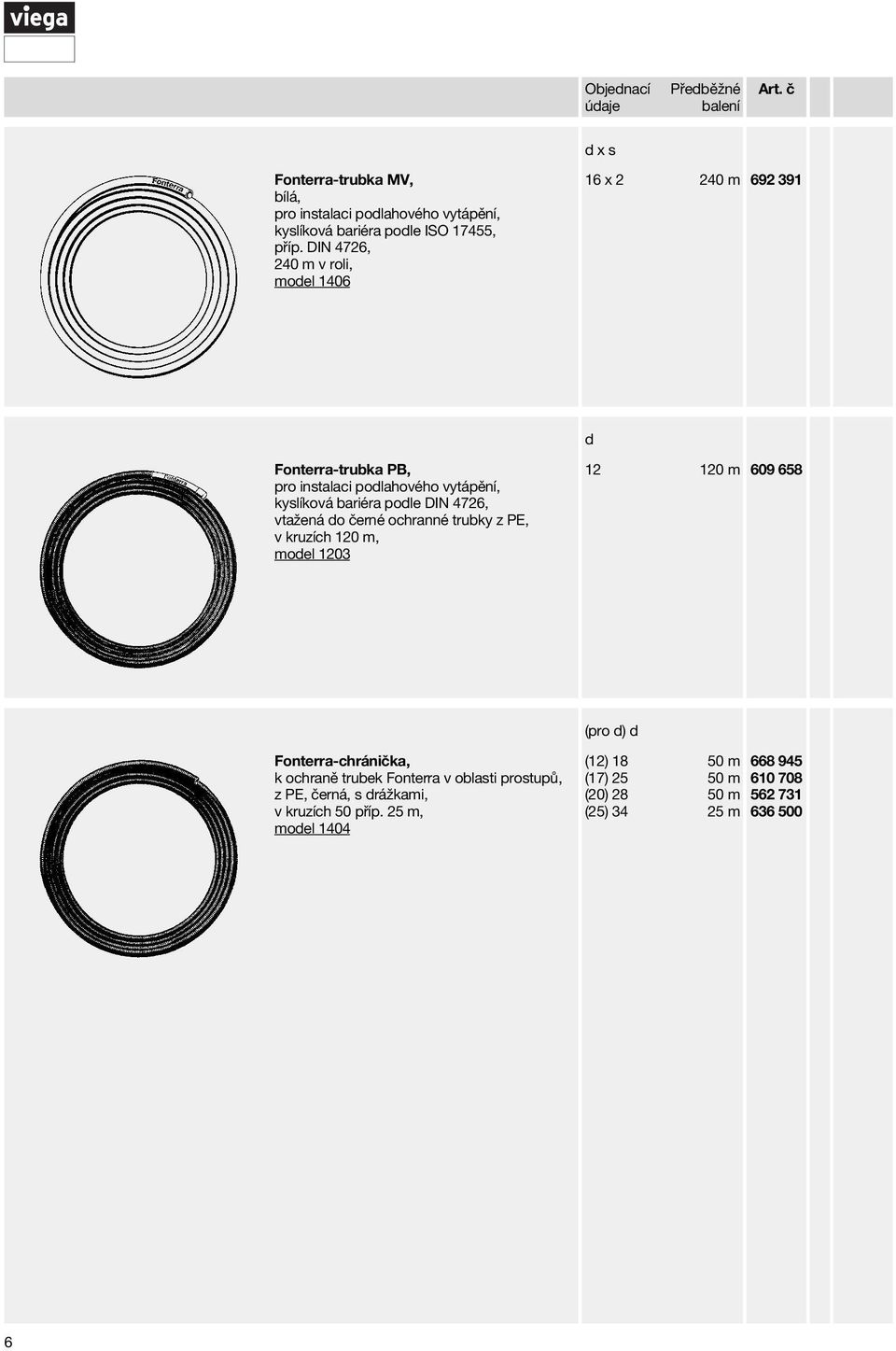

6 Objednací Předběžné Art. č d x s Fonterra-trubka MV, bílá, pro instalaci podlahového vytápění, kyslíková bariéra podle ISO 17455, příp. DIN 4726, 240 m v roli, model x m d Fonterra-trubka PB, pro instalaci podlahového vytápění, kyslíková bariéra podle DIN 4726, vtažená do černé ochranné trubky z PE, v kruzích 120 m, model m (pro d) d Fonterra-chránička, k ochraně trubek Fonterra v oblasti prostupů, z PE, černá, s drážkami, v kruzích 50 příp. 25 m, model 1404 (12) m (17) m (20) m (25) m

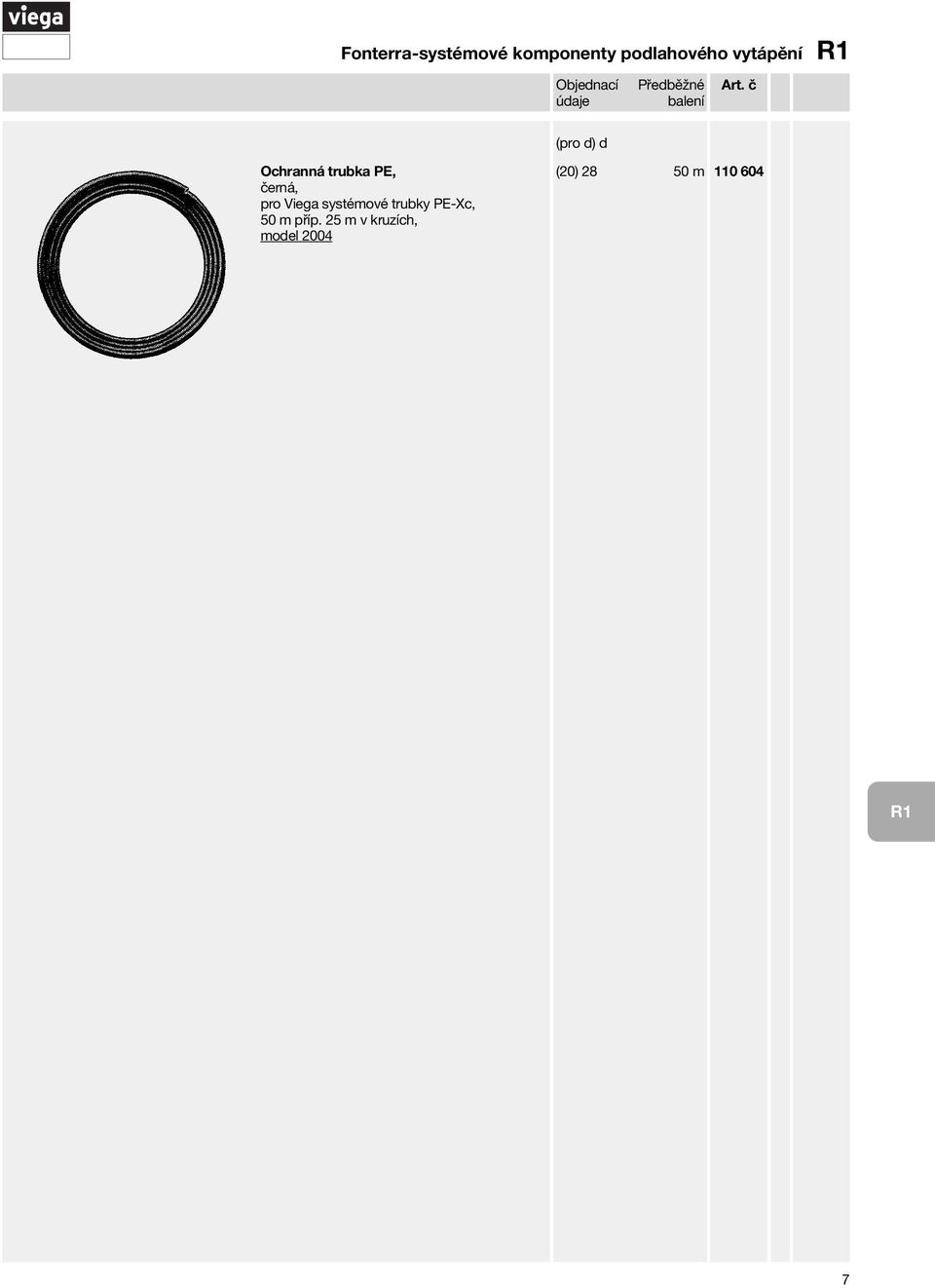

7 Fonterra-systémové komponenty podlahového vytápění Objednací Předběžné Art. č (pro d) d Ochranná trubka PE, černá, pro Viega systémové trubky PE-Xc, 50 m příp. 25 m v kruzích, model 2004 (20) m

8 Objednací Předběžné Art. č Systémové komponenty d x G Fonterra-šroubení, pro přípoj trubek Fonterra k rozdělovači topných okruhů s eurokonusem, model x 3/ x 3/ x 3/ x 3/ x 3/ d x G Fonterra-šroubení, s SC-Contur, matně poniklováno, pro přípoj trubek Fonterra k rozdělovači topných okruhů, s eurokonusem 3/4, s koncem pro lisování, model x 3/ x 3/ x 3/ x 3/ R (pro d x s) Šroubení, poniklované, pro trubky Fonterra, model /4 (20 x 2) 10 3/4 (25 x 2,3) d x R Fonterra-přechodka, s SC-Contur, model x 1/ x 1/ x 3/ x 3/ d Fonterra-spojka, pro spojení trubek Fonterra, model d Fonterra-spojka, s SC-Contur, pro spojení trubek Fonterra, model

9 Fonterra-systémové komponenty podlahového vytápění Objednací Předběžné Art. č d x d Fonterra-vsuvka, s SC-Contur, pro lisovaný přípoj z PB trubek Fonterra na tvarovky Sanpress, Sanpress Inox, a Profipress, model x x d Fonterra-kolenová spojka, s SC-Contur, z červeného bronzu, model * Fonterra-nátrubek se závitem, matně poniklovaný, pro šroubení s eurokonusem, model G x G 1/2 x 3/4 3/4 x 3/ * = Dodávka pouze z doběhu skladových zásob 9

10 Objednací Předběžné Art. č Příslušenství L x B x s Fonterra-tepelně izolační deska EPS, Izolace EPS, WGL 040, dodatečná izolace pro podlahové vytápění, model x500x20 12,00 m x500x30 8,00 m L x B x s Fonterra-tepelně izolační deska PUR, izolace PUR, WLG 025, dodatečná izolace pro podlahové vytápění, oboustranně potažená hliníkem, model x600x30 11,52 m x600x40 8,64 m x600x46 7,20 m x600x52 7,20 m x600x60 5,76 m Fonterra-přísada do potěru, přísada do cementových potěrů (topné potěry), ke zlepšení tepelné vodivosti, jakož i pevnosti v tahu a odolnosti proti tlaku, kg pro normální potěry, model 1453 pro tenkovrstvé potěry s malým překrytím min. 30 mm, model kg Fonterra-přísada do potěru, Temporex, k rychlejšímu vytvrzení a ke zlepšení kvality potěru, model Fonterra-značkovač měřících bodů, k označení místa měření zbytkové vlhkosti v potěru, model

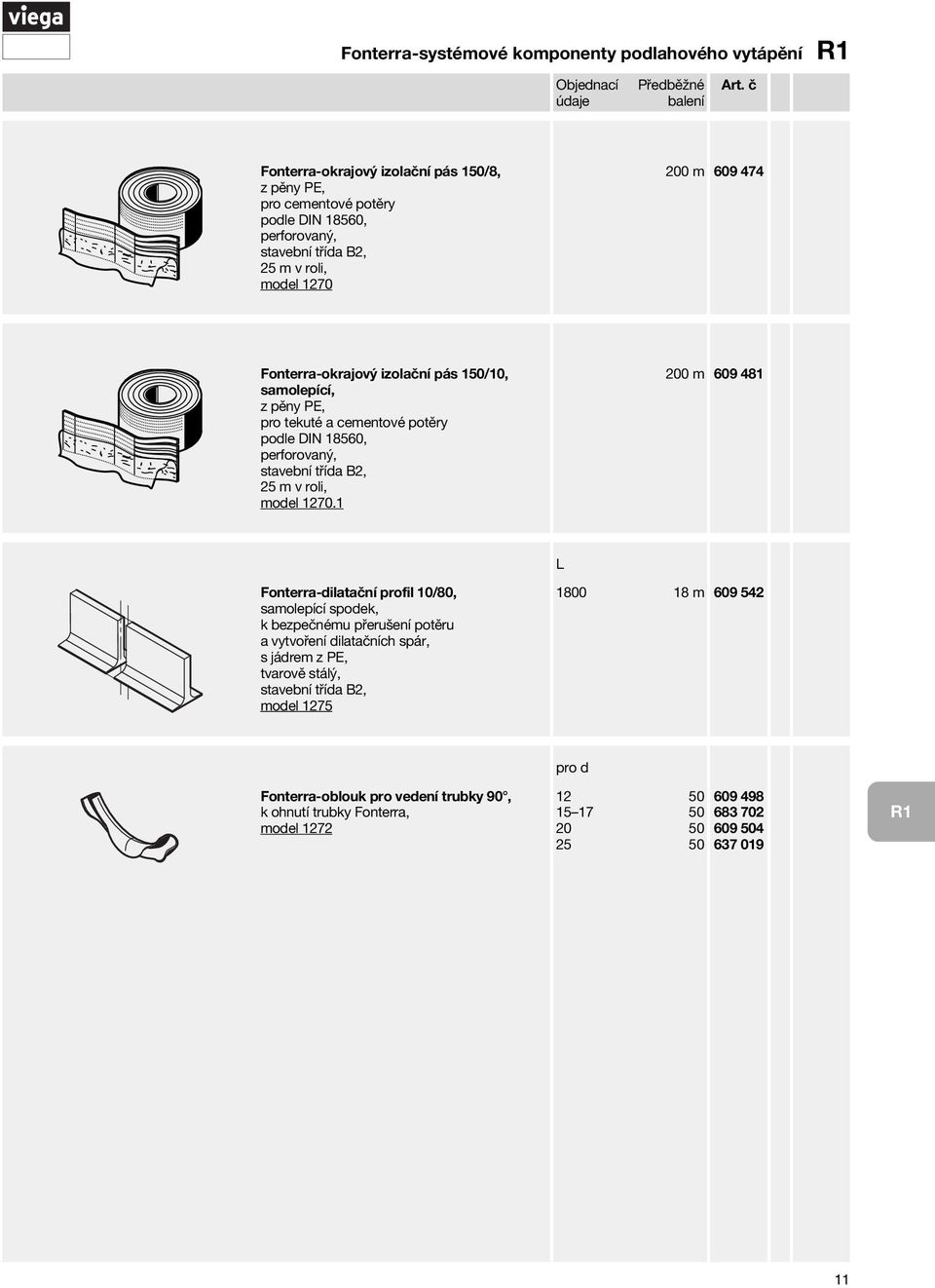

11 Fonterra-systémové komponenty podlahového vytápění Objednací Předběžné Art. č Fonterra-okrajový izolační pás 150/8, z pěny PE, pro cementové potěry podle DIN 18560, perforovaný, stavební třída B2, 25 m v roli, model m Fonterra-okrajový izolační pás 150/10, samolepící, z pěny PE, pro tekuté a cementové potěry podle DIN 18560, perforovaný, stavební třída B2, 25 m v roli, model m L Fonterra-dilatační profil 10/80, samolepící spodek, k bezpečnému přerušení potěru a vytvoření dilatačních spár, s jádrem z PE, tvarově stálý, stavební třída B2, model m Fonterra-oblouk pro vedení trubky 90, k ohnutí trubky Fonterra, model 1272 pro d

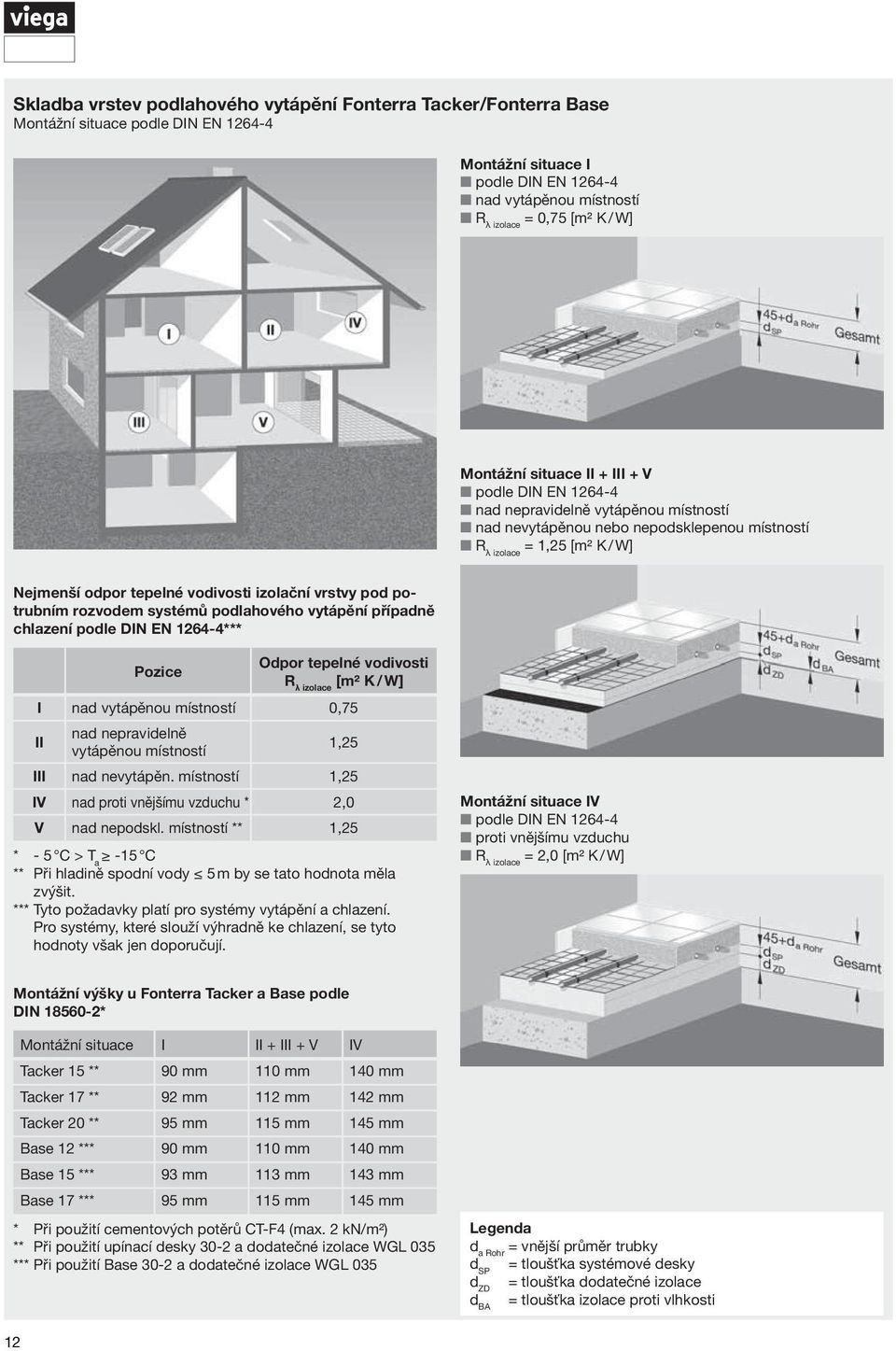

12 Skladba vrstev podlahového vytápění Fonterra Tacker/Fonterra Base Montážní situace podle DIN EN Montážní situace I podle DIN EN nad vytápěnou místností R λ izolace = 0,75 [m² K / W] Montážní situace II + III + V podle DIN EN nad nepravidelně vytápěnou místností nad nevytápěnou nebo nepodsklepenou místností R λ izolace = 1,25 [m² K / W] Nejmenší odpor tepelné vodivosti izolační vrstvy pod potrubním rozvodem systémů podlahového vytápění případně chlazení podle DIN EN *** Pozice Odpor tepelné vodivosti R λ izolace [m² K / W] I nad vytápěnou místností 0,75 II nad nepravidelně vytápěnou místností 1,25 III nad nevytápěn. místností 1,25 IV nad proti vnějšímu vzduchu * 2,0 V nad nepodskl. místností ** 1,25 * - 5 C > T a -15 C ** Při hladině spodní vody 5 m by se tato hodnota měla zvýšit. *** Tyto požadavky platí pro systémy vytápění a chlazení. Pro systémy, které slouží výhradně ke chlazení, se tyto hodnoty však jen doporučují. Montážní situace IV podle DIN EN proti vnějšímu vzduchu R λ izolace = 2,0 [m² K / W] Montážní výšky u Fonterra Tacker a Base podle DIN * Montážní situace I II + III + V IV Tacker 15 ** 90 mm 110 mm 140 mm Tacker 17 ** 92 mm 112 mm 142 mm Tacker 20 ** 95 mm 115 mm 145 mm Base 12 *** 90 mm 110 mm 140 mm Base 15 *** 93 mm 113 mm 143 mm Base 17 *** 95 mm 115 mm 145 mm * Při použití cementových potěrů CT-F4 (max. 2 kn/m²) ** Při použití upínací desky 30-2 a dodatečné izolace WGL 035 *** Při použití Base 30-2 a dodatečné izolace WGL 035 Legenda d a Rohr = vnější průměr trubky d SP = tloušťka systémové desky d ZD = tloušťka dodatečné izolace = tloušťka izolace proti vlhkosti d BA 12

13 Fonterra-systémové komponenty podlahového vytápění Fonterra Tacker Flexibilní systém pro podlahové topení a chlazení. Spotřeba materiálu Fonterra Tacker na m 2 Systémové komponenty Odstup trubek [mm] Množství trubek 8,8 m 5,9 m 4,4 m 3,5 m 2,9 m Sponky 27 ks 18 ks 14 ks 11 ks 9 ks Upínací deska 1 m² 1 m² 1 m² 1 m² 1 m² Krajnicový izolační pás 150/10 1 m 1 m 1 m 1 m 1 m Lepící páska 1 m 1 m 1 m 1 m 1 m Přísada do potěru (pro normální potěr) 0,14 kg 0,14 kg 0,14 kg 0,14 kg 0,14 kg Montážní čas PB-trubek v minutách 5 min. 4 min. 3,5 min. 3,5 min. 3 min. Montážní čas trubek MV, PE-RT a PE-Xc v minutách 6 min. 5 min. 4,5 min. 4,5 min. 3,5 min. Kalkulace Fonterra Tacker za m 2 - bez montáže Odstup trubek [mm] Typ desky PB-trubka 15 x 1,5 mm MV-trubka 16 x 2,0 mm PE-Xc-trubka 17 x 2,0 mm PE-Xc-trubka 20 x 2,0 mm PE-Xc-trubka 16 x 2,0 mm PE-RT-trubka 17 x 2,0 mm V kalkulaci jsou zahrnuty: trubka, deska, sponky, kraj. izol. pás 150/10, lepící páska, přísada do potěru pro normální potěr. PE-RT-trubka 20 x 2,0 mm ,91 Kč 1.067,82 Kč 841,66 Kč 950,60 Kč 783,40 Kč 789,03 Kč 894,28 Kč ,58 Kč 876,78 Kč 725,15 Kč 798,19 Kč 686,09 Kč 689,87 Kč 760,43 Kč ,88 Kč 779,33 Kč 666,25 Kč 720,72 Kč 637,12 Kč 639,94 Kč 692,56 Kč ,21 Kč 719,61 Kč 629,66 Kč 672,99 Kč 606,49 Kč 608,73 Kč 650,59 Kč ,09 Kč 679,80 Kč 605,27 Kč 641,17 Kč 586,07 Kč 587,93 Kč 622,61 Kč ,93 Kč 1.080,84 Kč 854,68 Kč 963,62 Kč 796,42 Kč 802,05 Kč 907,30 Kč ,60 Kč 889,80 Kč 738,17 Kč 811,21 Kč 699,11 Kč 702,89 Kč 773,45 Kč ,90 Kč 792,35 Kč 679,27 Kč 733,74 Kč 650,14 Kč 652,96 Kč 705,58 Kč ,23 Kč 732,63 Kč 642,68 Kč 686,01 Kč 619,51 Kč 621,75 Kč 663,61 Kč ,11 Kč 692,82 Kč 618,29 Kč 654,19 Kč 599,09 Kč 600,95 Kč 635,63 Kč ,47 Kč 1.071,38 Kč 845,22 Kč 954,16 Kč 786,96 Kč 792,59 Kč 897,84 Kč ,14 Kč 880,34 Kč 728,71 Kč 801,75 Kč 689,65 Kč 693,43 Kč 763,99 Kč ,44 Kč 782,89 Kč 669,81 Kč 724,28 Kč 640,68 Kč 643,50 Kč 696,12 Kč ,77 Kč 723,17 Kč 633,22 Kč 676,55 Kč 610,05 Kč 612,29 Kč 654,15 Kč ,65 Kč 683,36 Kč 608,83 Kč 644,73 Kč 589,63 Kč 591,49 Kč 626,17 Kč ,47 Kč 1.084,38 Kč 858,22 Kč 967,16 Kč 799,96 Kč 805,59 Kč 910,84 Kč ,14 Kč 893,34 Kč 741,71 Kč 814,75 Kč 702,65 Kč 706,43 Kč 776,99 Kč ,44 Kč 795,89 Kč 682,81 Kč 737,28 Kč 653,68 Kč 656,50 Kč 709,12 Kč ,77 Kč 736,17 Kč 646,22 Kč 689,55 Kč 623,05 Kč 625,29 Kč 667,15 Kč ,65 Kč 696,36 Kč 621,83 Kč 657,73 Kč 602,63 Kč 604,49 Kč 639,17 Kč Pozor: Výše uvedené ceny slouží jako přibližná kalkulace pro odhad nákladů standardního objektu. 13

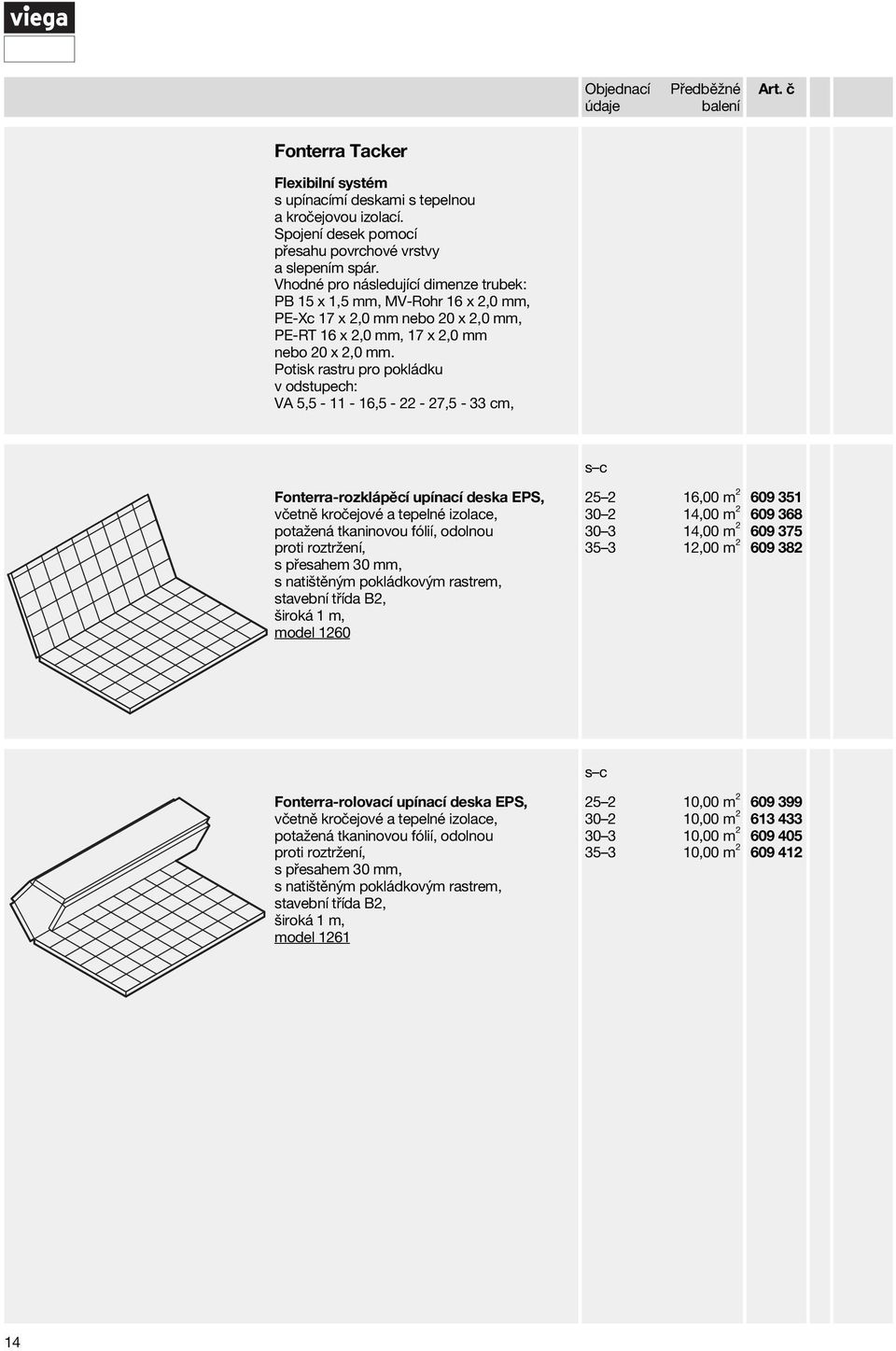

14 Objednací Předběžné Art. č Fonterra Tacker Flexibilní systém s upínacímí deskami s tepelnou a kročejovou izolací. Spojení desek pomocí přesahu povrchové vrstvy a slepením spár. Vhodné pro následující dimenze trubek: PB 15 x 1,5 mm, MV-Rohr 16 x 2,0 mm, PE-Xc 17 x 2,0 mm nebo 20 x 2,0 mm, PE-RT 16 x 2,0 mm, 17 x 2,0 mm nebo 20 x 2,0 mm. Potisk rastru pro pokládku v odstupech: VA 5, , ,5-33 cm, s c Fonterra-rozklápěcí upínací deska EPS, včetně kročejové a tepelné izolace, potažená tkaninovou fólií, odolnou proti roztržení, s přesahem 30 mm, s natištěným pokládkovým rastrem, stavební třída B2, široká 1 m, model ,00 m ,00 m ,00 m ,00 m s c Fonterra-rolovací upínací deska EPS, včetně kročejové a tepelné izolace, potažená tkaninovou fólií, odolnou proti roztržení, s přesahem 30 mm, s natištěným pokládkovým rastrem, stavební třída B2, široká 1 m, model ,00 m ,00 m ,00 m ,00 m

15 Fonterra-systémové komponenty podlahového vytápění Objednací Předběžné Art. č Fonterra-sponkovačka, ke kladení sponek, vhodná pro trubky v dimenzích 14 až 20 mm, náhrada za model 1445, model pro d Fonterra-sponka, žlutá, U-sponka k upevnění trubek pomocí sponkovačky, uložená do zásobníku, náhrada za model 1446, model Fonterra-lepící páska, ke spojení upínacích desek Fonterra, v roli 66 m, model 1279 B Fonterra-odvíječka, k umělohmotné lepící pásce, k lepení upínacích desek Fonterra, model

16 Fonterra Base 12/15 Univerzální systém podlahového vytápění pro novostavby i staré stavby. Spotřeba materiálu Fonterra Base 12/15 na m 2 Systémové komponenty Odstup trubek [mm] Množství trubek 8,8 m 5,9 m 4,4 m 3,5 m 2,9 m Noppová deska 1 m² 1 m² 1 m² 1 m² 1 m² Krajnicový izolační pás 150/10 1 m 1 m 1 m 1 m 1 m Přísada do potěru (pro normální potěr) 0,14 kg 0,14 kg 0,14 kg 0,14 kg 0,14 kg Montážní čas PB-trubky v minutách 3 min. 2,5 min. 2 min. 2 min. 1,5 min. Kalkulace Fonterra Base 12/15 za m 2 - bez montáže Odstup trubek [mm] Typ desky PB-trubka 12 x 1,3 mm V kalkulaci jsou zahrnuty: trubka, noppová deska, kraj. izol. pás 150/10, přísada do potěru pro normální potěr. Pozor: Výše uvedené ceny slouží jako přibližná kalkulace pro odhad nákladů standardního objektu. PB-trubka 15 x 1,5 mm ,68 Kč 897,24 Kč ,56 Kč 805,63 Kč ,46 Kč 758,25 Kč ,81 Kč 729,82 Kč ,37 Kč 710,86 Kč 110 ND ,77 Kč 878,33 Kč 165 ND ,65 Kč 786,72 Kč 220 ND ,55 Kč 739,34 Kč 275 ND ,90 Kč 710,91 Kč 330 ND ,46 Kč 691,95 Kč 110 smart 754,82 Kč 762,38 Kč 165 smart 665,70 Kč 670,77 Kč 220 smart 619,60 Kč 623,39 Kč 275 smart 591,95 Kč 594,96 Kč 330 smart 573,51 Kč 576,00 Kč 16

17 Fonterra-systémové komponenty podlahového vytápění Objednací Předběžné Art. č Fonterra Base 12/15 Systém nopových desek vhodný pro širokou oblast použití s trubkama PB ve dvou různých dimenzích: 12 x 1,3 mm nebo 15 x 1,5 mm, rovněž tak lze použít vícevrstvé trubky 16 x 2,0 mm. Rychlá pokládka provedena jedním montážníkem. Vhodné pro diagonální pokládku i jako extrémně nízká podlahová nástavba (bez izolace = smart). Pravoúhlá pokládka v odstupech: VA 5, , ,5-33 cm Diagonální pokládka v odstupech: VA 7, ,5-30 cm. L x B Fonterra-nopová deska 30-2, včetně 30 mm kročejové a tepelné izolace WLG 040, vhodná pro individuální pokládku polybuténových trubek Fonterra 12 x 1,3 mm nebo 15 x 1,5 mm, diagonální pokládka možná i bez přídavného materiálu, model x 880 9,28 m Fonterra-nopová deska ND 11, včetně 11 mm tepelné izolace WLG 035, vhodná pro individuální pokládku polybuténových trubek Fonterra 12 x 1,3 mm nebo 15 x 1,5 mm, diagonální pokládka možná i bez přídavného materiálu, model 1225 L x B 1348 x 880 9,28 m Fonterra-nopová deska smart, pro tepelnou izolaci ze strany, vhodná pro individuální pokládku polybuténových trubek Fonterra 12 x 1,3 mm nebo 15 x 1,5 mm, diagonální pokládka možná i bez přídavného materiálu, model 1226 L x B 1348 x 880 9,28 m

18 Objednací Předběžné Art. č Fonterra-dveřní sada k rozdělovači 30-2, se dvěma rozdělovacími fóliemi a 12 dveřními prvky, včetně vyrovnávací izolace, model ,00 m Fonterra-dveřní sada k rozdělovači ND 11, se dvěma rozdělovacími fóliemi a 12 dveřními prvky, včetně vyrovnávací izolace, model ,00 m Fonterra-dveřní sada k rozdělovači smart, se dvěma rozdělovacími fóliemi a 12 dveřními prvky, včetně vyrovnávací izolace, model ,00 m

19 Fonterra-systémové komponenty podlahového vytápění Objednací Předběžné Art. č x L x Fonterra-talířová hmoždinka, pro nopovou desku Fonterra Base bez izolace, k upevnění fólie na izolaci ze strany, model x 25 x d Fonterra-kruhový profil, k upevnění fólie okrajového izolačního pásu a zaplnění dilatačních drážek v nopových deskách Fonterra, 25 m v roli, model m L Fonterra-plastový kolík, pro bezpečnou fixaci nopových desek Fonterra na pevných podkladech, model

20 Fonterra Base 15/17 Univerzální systém pro podlahové vytápění a chlazení. Spotřeba materiálu Fonterra Base 15/17 na m 2 Systémové komponenty Odstup trubek [mm] Množství trubek 8,8 m 5,9 m 4,4 m 3,5 m 2,9 m Noppová deska 1 m² 1 m² 1 m² 1 m² 1 m² Krajnicový izolační pás 150/10 1 m 1 m 1 m 1 m 1 m Přísada do potěru (pro normální potěr) 0,14 kg 0,14 kg 0,14 kg 0,14 kg 0,14 kg Montážní čas PB-trubek v minutách 3 min. 2,5 min. 2 min. 2 min. 1,5 min. Montážní čas trubek MV, PE-RT a PE-Xc v minutách 4 min. 3,5 min. 3 min. 3 min. 2 min. Kalkulace Fonterra Base 15/17 za m 2 - bez montáže Odstup trubek [mm] Typ desky PB-trubka 15 x 1,5 mm MV-trubka 16 x 2,0 mm PE-Xc-trubka 17 x 2,0 mm V kalkulaci jsou zahrnuty: trubka, nopová deska, kraj. izol. pás 150/10, přísada do potěru pro normální potěr. Pozor: Výše uvedené ceny slouží jako přibližná kalkulace pro odhad nákladů standardního objektu. PE-RT-trubka 16 x 2,0 mm PE-RT-trubka 17 x 2,0 mm ,67 Kč 1.141,58 Kč 915,42 Kč 857,16 Kč 862,79 Kč ,06 Kč 969,26 Kč 817,63 Kč 778,57 Kč 782,35 Kč ,68 Kč 880,13 Kč 767,05 Kč 737,92 Kč 740,74 Kč ,25 Kč 826,65 Kč 736,70 Kč 713,53 Kč 715,77 Kč ,29 Kč 791,00 Kč 716,47 Kč 697,27 Kč 699,13 Kč 110 ND ,74 Kč 1.122,65 Kč 896,49 Kč 838,23 Kč 843,86 Kč 165 ND ,13 Kč 950,33 Kč 798,70 Kč 759,64 Kč 763,42 Kč 220 ND ,75 Kč 861,20 Kč 748,12 Kč 718,99 Kč 721,81 Kč 275 ND ,32 Kč 807,72 Kč 717,77 Kč 694,60 Kč 696,84 Kč 330 ND ,36 Kč 772,07 Kč 697,54 Kč 678,34 Kč 680,20 Kč 110 smart 762,38 Kč 1.007,29 Kč 781,13 Kč 722,87 Kč 728,50 Kč 165 smart 670,77 Kč 834,97 Kč 683,34 Kč 644,28 Kč 648,06 Kč 220 smart 623,39 Kč 745,84 Kč 632,76 Kč 603,63 Kč 606,45 Kč 275 smart 594,96 Kč 692,36 Kč 602,41 Kč 579,24 Kč 581,48 Kč 330 smart 576,00 Kč 656,71 Kč 582,18 Kč 562,98 Kč 564,84 Kč 20

21 Fonterra-systémové komponenty podlahového vytápění Objednací Předběžné Art. č Fonterra Base 15/17 Systém nopových desek pro větší podlahové plochy s trubkami PB 15 x 1,5 mm, MV-Rohr 16 x 2,0 mm, PE-Xc 17 x 2,0 mm nebo PE-RT 16 x 2,0 mm, 17 x 2,0 mm. Rychlá pokládka provedena jedním montážníkem s výběrem různých variant montáže. Vhodné pro diagonální pokládku jako i extrémně nízké podlahové nástavby (bez izolace = smart). Pravoúhlá pokládka v odstupech: VA 5, , ,5-33 cm Diagonální pokládka v odstupech: VA 7, ,5-30 cm. L x B Fonterra-nopová deska 30-2, včetně 30 mm kročejové a tepelné izolace WLG 040, vhodná pro individuální pokládku polybuténových trubek Fonterra 15 x 1,5 mm, MV-Rohr 16 x 2,0 mm, trubek PE-Xc 17 x 2,0 mm nebo PE-RT 16 x 2,0 mm, 17 x 2,0 mm, diagonální pokládka možná s diagonálním držákem, model x 880 9,28 m Fonterra-nopová deska ND 11, včetně 11 mm tepelné izolace WLG 035, vhodná pro individuální pokládku polybuténových trubek Fonterra 15 x 1,5 mm, MV-Rohr 16 x 2,0 mm, trubek PE-Xc 17 x 2,0 mm nebo PE-RT 16 x 2,0 mm, 17 x 2,0 mm, diagonální pokládka možná s diagonálním držákem, model 1228 L x B 1348 x 880 9,28 m Fonterra-nopová deska smart, pro tepelnou izolaci ze strany, vhodná pro individuální pokládku polybuténových trubek Fonterra 15 x 1,5 mm, MV-Rohr 16 x 2,0 mm, trubek PE-Xc 17 x 2,0 mm nebo PE-RT 16 x 2,0 mm, 17 x 2,0 mm, diagonální pokládka možná s diagonálním držákem, model 1229 L x B 1348 x 880 9,28 m

22 Objednací Předběžné Art. č Fonterra-dveřní sada k rozdělovači 30-2, se dvěma rozdělovacími fóliemi a 12 dveřními prvky, včetně vyrovnávací izolace, model ,00 m Fonterra-dveřní sada k rozdělovači ND 11, se dvěma rozdělovacími fóliemi a 12 dveřními prvky, včetně vyrovnávací izolace, model ,00 m Fonterra-dveřní sada k rozdělovači smart, se dvěma rozdělovacími fóliemi a 12 dveřními prvky, včetně vyrovnávací izolace, model ,00 m

23 Fonterra-systémové komponenty podlahového vytápění Objednací Předběžné Art. č x L x Fonterra-talířová hmoždinka, pro nopovou desku Fonterra Base bez izolace, k upevnění fólie na izolaci ze strany, model x 25 x pro d Fonterra-diagonální držák, k bezpečné fixaci trubek Fonterra v nopové desce Base 15/17, model d Fonterra-kruhový profil, k upevnění fólie okrajového izolačního pásu a zaplnění dilatačních drážek v nopových deskách Fonterra, 25 m v roli, model m L Fonterra-plastový kolík, pro bezpečnou fixaci nopových desek Fonterra na pevných podkladech, model

24 Fonterra Reno Suchý systém pro plošné vytápění v nových i starých stavbách pro nízké stavební výšky. Kalkulace Fonterra Reno za m 2 - bez montáže a izolace/základní konstrukce Poměr základní desky/vrchní desky = 80%/20% Systémové komponenty Spotřeba na m 2 V kalkulaci jsou zahrnuty výše uvedené komponenty bez nákladů za montáž. * při tloušťce vrstvy 3 mm Přímé obložení cena za m 2 Pozor: Výše uvedené ceny slouží jako přibližná kalkulace pro odhad nákladů standardního objektu. Nást. desky cena za m 2 Zalévací hmota cena za m 2 PB-trubka 12 x 1,3 mm 10 m 307,30 Kč 307,30 Kč 307,30 Kč Reno základní deska 1,0 x 0,62 m 0,8 m² 1.573,54 Kč 1.573,54 Kč 1.573,54 Kč Reno vrchní deska 0,62 x 0,31 m 0,2 m² 758,31 Kč 758,31 Kč 758,31 Kč Krajnicový izolační pás 150/10 1 m ,20 Kč Krajnicový izolační pás 150/8 1 m 21,16 Kč 21,16 Kč - Rychlozavrtávací šroub 25 mm 20 ks - 17,60 Kč - Fonterra lepidlo do potěru 0,1 kg - 89,10 Kč - Nástavbová deska 10 mm - - dodávka stavby - Fonterra základní nátěr 0,075 kg ,38 Kč Fonterra zalévací hmota 10 kg* ,76 Kč Montážní čas v minutách - cca. 25 min. cca min. cca min. Celkem 2.660,31 Kč 2.767,01 Kč 3.521,49 Kč 24

25 Fonterra-systémové komponenty podlahového vytápění Objednací Předběžné Art. č Fonterra Reno Suchý systém pro plošné vytápění s 18 mm hrubými sádrovými dřevovláknitými deskami s frézovanými vodícími drážkami pro trubky pro stavební výšky od 21 mm. Různé podlahové nástavby možné s nástavbovou deskou, zalévací hmotou nebo přímým obkládáním. L x B Fonterra Reno-základní deska, sádrová dřevovláknitá deska 18 mm, s frézovanými vodícími drážkami pro trubky k uchycení Fonterra PB trubky 12 x 1,3 mm, vhodná pro provozní teploty do max. 50 C, model x L x B Fonterra Reno-rozdělovací deska, 3-dílná, pro bezpečně provedenou pokládku trubek před rozdělovač topných okruhů, vhodná pro 4-10 topných okruhů, použitelná vždy podle počtu topných okruhů a 2- nebo 3-dílného polohování, model x Fonterra Reno-vrchní deska, sádrová dřevovláknitá deska 18 mm, s frézovanými vodícími drážkami pro trubky k uchycení Fonterra PB trubek 12 x 1,3 mm, vhodná pro provozní teploty do max. 50 C, model L x B 620 x Fonterra-sádrová dřevovláknitá deska, nefrézovaná, pro zbylé plochy, model L x B x s 1000 x 620 x

26 Objednací Předběžné Art. č L Fonterra-vrut, k upevnění sádrových dřevovláknitých desek Fonterra na vnitřní konstrukci, model kg Fonterra-lepidlo do potěru, pro sádrové dřevovláknité desky Reno, k lepení velkých ploch systémových desek Reno s deskami pro suché potěry, model kg Fonterra-zalévací hmota, k celoplošnému zalití desek Reno a Reno XL, model l Fonterra-základní nátěr, k natření desek Reno / Reno XL, model Fonterra-gumová stěrka, k roznesení zalévací hmoty Fonterra, model Fonterra čepová stěrka, k roznesení zalévací hmoty Fonterra, model

27 Fonterra-systémové komponenty podlahového vytápění Objednací Předběžné Art. č B x s Fonterra-ochrana dilatačních drážek 12, k ochraně Fonterra PB trubek 12 x 1,3 mm v oblasti drážek, samolepící páska, 25 m v roli, model x 3 25/250 m

28 Fonterra Side 12 Suchý systém vytápění stěn s integrovanou polybutenovou trubkou. Kalkulace Fonterra Side 12 za m 2 - bez montáže Systémové komponenty Spotřeba na m 2 Ceny za m 2 výhřevné plochy Celkové ceny za m 2 obytné plochy* Celkové ceny za m 2 obytné plochy* PB-trubka 12 x 1,3 mm kromě přívodů 0,00 Kč při VL/RL = 44/38 C při VL/RL = 38/33 C Stěnová topná deska 2000 x 620 0,8 m² 3.018,10 Kč - - St. topná deska 1000 x 620 (100%) 0,2 m² 889,38 Kč - - Rychlozavrtávací šroub 45 mm 17 ks 14,96 Kč - - Fonterra lepidlo do spár 0,11 kg 332,25 Kč - - Fonterra spojka s SC-Contur 0,8 ks 114,05 Kč - - Montážní čas v minutách cca. 20 min. - Celkem 4.368,74 Kč 2.002,34 Kč 2.669,78 Kč V kalkulaci jsou zahrnuty výše uvedené komponenty bez nákladů za montáž. * Cena se vypočte z uvedené systémové teploty a teploty místnosti 20 C. Předpokládaná spotřeba tepla je 55 W/m 2. Pozor: Výše uvedené ceny slouží jako přibližná kalkulace pro odhad nákladů standardního objektu. 28

29 Fonterra-systémové komponenty podlahového vytápění Objednací Předběžné Art. č Fonterra Side 12 Stěnový systém vytápění pro suchou vnitřní výstavbu při renovacích a novostavbách. Potrubí z polybuténu 12 x 1,3 mm jsou již integrovány v deskách stěnového vytápění, tím nejsou nutné žádné dodatečné nátěrové práce. Montáž se provádí na vhodné vnitřní konstrukci případně přímo na kovových stojanech u suchých stěn. L x B Fonterra-deska pro stěnové vytápění, skládá se z: sádrové dřevovláknité desky 18 mm, s integrovanými Fonterra PB trubkami 12 x 1,3 mm, kyslíkové bariéry podle DIN 4726, vhodné pro provozní teploty do max. 50 C, model x x Fonterra-deska pro stěnové vytápění, skládá se z: sádrové dřevovláknité desky 18 mm, s integrovanými Fonterra PB trubkami 12 x 1,3 mm, s 70% nebo 100% aktivní výhřevné plochy, kyslíkové bariéry podle DIN 4726, vhodné pro provozní teploty do max. 50 C, model L x B 1000 x 620 (70%) x 620 (100%) Fonterra-sádrová dřevovláknitá deska, bez polybuténových trubek, pro zbylé plochy, model L x B x s 2000 x 620 x

30 Objednací Předběžné Art. č L Fonterra-vrut, k upevnění sádrových dřevovláknitých desek Fonterra na vnitřní konstrukci, model ml Fonterra-lepidlo do spár, k přilepení desek pro stěnové vytápění a desek pro stropní chlazení, v kartuších, pro cca. 15 metrů, model L x B Fonterra-teplotní fólie, k lokalizování polybuténových trubek pro stěnové vytápění pod omítkou a u suchých systémů, mnohonásobně použitelná, model x

31 Fonterra-systémové komponenty podlahového vytápění Fonterra Side 12 Clip Mokrý systém vytápění stěn pro polybutenovou trubku. Kalkulace Fonterra Side 12 Clip za m 2 - bez montáže Systémové komponenty Spotřeba na m 2 Ceny za m 2 top. stěn. plochy Celková cena za m 2 obytné plochy* Celková cena za m 2 obytné plochy* PB-trubka 12 x 1,3 mm 10 m 307,30 Kč při VL/RL = 44/38 C při VL/RL = 38/33 C Svěrná kolejnice 12 2,5 m 173,00 Kč - - Zářezné šrouby 15 ks 13,20 Kč - - Kruhová objímka s hřebíkem 5 ks 13,35 Kč - - Montážní čas v minutách cca. 8-9 min Celkem 506,85 Kč 236,24 Kč 309,74 Kč V kalkulaci jsou zahrnuty výše uvedené komponenty bez nákladů za montáž. * Cena se vypočte z uvedené systémové teploty a teploty místnosti 20 C. Předpokládaná spotřeba tepla je 55 W/m 2. Pozor: Výše uvedené ceny slouží jako přibližná kalkulace pro odhad nákladů standardního objektu. 31

32 Objednací Předběžné Art. č Fonterra Side 12 Clip Stěnový systém vytápění pro montáž na místě k integraci do běžných vnitřních omítek. Jednoduchá Clip-montáž flexibilní polybuténové trubky 12 x 1,3 mm do svěrací kolejnice připevněné na stěně. Maximální plošné obložení a optimalizované využití plochy, protože je možné flexibilní přispůsobení ploch stěnového vytápění stavebním podmínkám. pro d x L Fonterra-svěrací lišta, k bezpečnému upevnění Fonterra trubek na izolaci ze strany, odstup trubek 25 mm, model x m Fonterra-oblá svorka na hřebík, k upevnění 12 mm polybuténových trubek Fonterra na cihlové zdi, model L x Fonterra-hmoždinka, k upevnění stěnových svěracích kolejnic na betonové a vápenopískové zdi, model x L Fonterra-vrut do okenní konstrukce, k upevnění stěnových svěracích kolejnic na cihlové zdi poroton, vhodné bez hmoždinky, model L x B Fonterra-teplotní fólie, k lokalizování polybuténových trubek pro stěnové vytápění pod omítkou a u suchých systémů, mnohonásobně použitelná, model x

33 Fonterra-systémové komponenty podlahového vytápění Objednací Předběžné Art. č Rozdělovače a regulace: Rozdělovače Fonterra-rozdělovač topných okruhů DN 25, z nerezi, s eurokonusem R 3/4, s průtokoměry, těsnění na plochu s převlečnou matkou G 1, s pozinkovými držáky na stěnu, levostranné a pravostranné připojení, s odvzdušňovacím ventilem a kohoutem KFE na rozdělovači a sběrači, pro Viega servopohony 24 V a 230 V, model Fonterra-rozšiřovací sada, s těsněním na plochu, z nerezi, s průtokoměry 1-5 l/m, dvojitá vsuvka z poniklované mosazi, těsnění, model DN

34 Objednací Předběžné Art. č Fonterra-rozdělovač topných okruhů DN 25, z nerezi, s eurokonusem R 3/4, s průtokoměry, těsnění na plochu s převlečnou matkou G 1, s pozinkovými držáky na stěnu, levostranné a pravostranné připojení, s odvzdušňovacím ventilem a kohoutem KFE na rozdělovači a sběrači, pro Viega servopohony 24 V a 230 V, model 1004 n DN Fonterra-rozšiřovací sada, pro rozdělovače topných okruhů, s průtokoměry, z nerezi, s eurokonusem R 3/4, těsnění na plochu s převlečnou matkou G 1, model Fonterra-sada kulových kohoutů, pro Fonterra rozdělovač topných okruhů DN 25 (z nerezi), z mosazi poniklovaná, model 1041 R x G 3/4 x 1 1 x 1 1 1/2 x

35 Fonterra-systémové komponenty podlahového vytápění Objednací Předběžné Art. č DN Fonterra-sada ventilů pro zóny, průchod, pro regulaci zón Fonterra rozdělovače topných okruhů modely 1004, 1005 a 1006, ve spojení se servopohonem model 1248, model DN Fonterra-sada k vyrovnání diferenčního tlaku, k dynamické regulaci diferenčního tlaku na rozdělovači, s impulzním vedením, kulovým kohoutem a šroubením, model Fonterra-sada pro měřič množství tepla, 130 x G 1 a 110 x G 3/4, s kulovými kohouty, adaptérem a měřičem G 1, přímým přípojem na měřící čidlo 5,2 mm, M10, se šroubením, vodorovná, model 1288 svislá, model

36 Objednací Předběžné Art. č Rozdělovače a regulace: Průmyslové rozdělovače a příslušenství Fonterra-průmyslový rozdělovač DN 40, z nerezi, těsnění na plochu, s převlečnou matkou G 2, levostranné a pravostranné připojení, s uzavíracím zařízením, rozteče 80 mm, model 1007 n Fonterra-montážní konzola, pozinkovaná, včetně trubkových objímek a izolačních prvků, k montáži průmyslových rozdělovačů Fonterra DN 40, 2 kusy v, model Sada kulových kohoutů, (2 kusy), pro Fonterra průmyslový rozdělovač DN 40 (z nerezi), z mosazi poniklovaná, model

37 Fonterra-systémové komponenty podlahového vytápění Objednací Předběžné Art. č Rozdělovače a regulace: Příslušenství pro rozdělovače R Vložka ventilu, k zabudování na sběrač rozdělovače, samotěsnicí, k uchycení stavebních ochranných víček případně regulačního pohonu, vhodná pro rozdělovače topných okruhů model 1004 a 1006, model / R x G x L Připojovací hrdlo, pochromováno, k našroubování na výtlak rozdělovače, samotěsnicí, k uchycení eurokonusu 3/4, vhodné pro rozdělovač topného okruhu model 1004, model /2 x 3/4 x R Měřič průtoku, k zabudování na výtlak rozdělovače, s proskleným ukazatelem, regulační kuželkou a připojovacím hrdlem 45 mm s eurokonusem, vhodný pro rozdělovač topných okruhů model 1004, model / Teploměr, k zabudování na výtlak rozdělovače nebo na sběrač, zobrazení 0 80 C případně F, hloubka zasunutí 24 mm, vhodný pro rozdělovač topných okruhů model 1004, model Stavební ochranné víčko, k ochraně před znečištěním a poškozením vložky ventilu, k otevření a zavření uzavíracího ventilu, odšroubovatelné, vhodné pro rozdělovače topných okruhů model 1004 a 1006, model M30 x 1,

38 Objednací Předběžné Art. č R Odvzdušňovací ventil, pochromovaný, samotěsnicí, vhodný pro rozdělovače topných okruhů model 1004 a 1006, model / R x G Vyplachovací a vyprázdňovací ventil, přípojka rozdělovače 1/2 samotěsnicí, hadicová přípojka 3/4, vhodný pro rozdělovače topných okruhů model 1004 a 1006, model /2 x 3/ R Regulační ventil, k zabudování na výtlak rozdělovače, k manuálnímu seřízení průtokového množství, vhodný pro rozdělovač topných okruhů model 1006, model / R x G x L Připojovací hrdlo, pochromováno, pro sběrač rozdělovače, přípoj rozdělovače 1/2 samotěsnicí, k uchycení eurokonusu 3/4, vhodné pro rozdělovače topných okruhů model 1004 a 1006, model /2 x 3/4 x R Sada příslušenství, ponorné pouzdro a zátka, k zabudování do sběrače rozdělovače, k uchycení teploměru, vhodné pro rozdělovač topných okruhů model 1004, model / R Sada zátek, pochromované, samotěsnicí, k uzavření rozdělovače a sběrače, vhodné pro rozdělovače topných okruhů model 1004 a 1006, (2 kusy), model

39 Fonterra-systémové komponenty podlahového vytápění Objednací Předběžné Art. č Aretační víčko, k fixaci nastaveného množství průtoku, vhodné pro rozdělovač topných okruhů model 1004, model

40 Objednací Předběžné Art. č Rozdělovače a regulace: Skříně pro rozdělovače Fonterra-skříň pro rozdělovač na omítku, s dvířky a rámem, k vestavění Fonterra rozdělovače topných okruhů model 1004, 1005 a model 1006, výškově nastavitelná s odnímatelnými záslepkami pro bezpečnější vedení trubek v oblasti připojení na rozdělovač, s integrovaným držákem pro rozdělovač a kolejnicí k uchycení regulačních prvků, z žárově zinkovaného plechu, pohledové plochy ošetřeny bílou práškovou barvou RAL 9010, stavební výška (nastavitelná): mm, stavební hloubka: 140 mm, model Typ: L1 x L2 460: 440 x : 525 x : 675 x : 975 x : 1125 x Přípoj rozdělovače vertikálně Typ Měřák množství tepla (WMZ) vertikálně Regulátor diferenčního tlaku + kulový kohout vodorovně + WMZ vertikálně Regulátor diferenčního tlaku + kulový kohout vodorovně, přípoj vertikálně Typ Přípoj rozdělovače + zónový ventil vodorovně, přípoj vertikáně Přípoj rozdělovače s regulační stanicí model

41 Fonterra-systémové komponenty podlahového vytápění Objednací Předběžné Art. č Fonterra-skříň pro rozdělovač pod omítku, s dvířky a rámem, k vestavění Fonterra rozdělovače topných okruhů model 1004, 1005 a model 1006, výškově nastavitelná s odnímatelnými záslepkami pro bezpečnější vedení trubek v oblasti připojení na rozdělovač, s integrovaným držákem pro rozdělovač a kolejnicí k uchycení regulačních prvků, z žárově zinkovaného plechu, pohledové plochy ošetřeny bílou práškovou barvou RAL 9010, stavební výška (nastavitelná): mm, stavební hloubka: mm, model 1294 Typ: L1 x L2 460: 490 x : 575 x : 725 x : 1025 x : 1175 x Typ Přípoj rozdělovače vodorovně Přípoj rozdělovače vertikálně Přípoj rozdělovače + zónový ventil vodorovně Přípoj rozdělovače + WMZ vodorovně Přípoj rozdělovače + reg. diferenčního tlaku vodorovně Typ Přípoj rozdělovače + reg. diferenčního tlaku + WMZ vodorovně Přípoj rozdělovače + zónový ventil + WMZvodorovně Přípoj rozdělovače s regulační stanicí model

42 Objednací Předběžné Art. č Typ: L1 x L2 Fonterra-skříň pro rozdělovač pod omítku, s dvířky a rámem, k zabudování rozdělovačů Fonterra modely 1004, 1005 a 1006, výškově stavitelná, s odnímatelnými záslepkami pro bezpečnější vedení trubek v oblasti připojení na rozdělovač, s integrovaným držákem pro rozdělovač model 1005, s kolejnicí pro úchyt regulačních prvků, z žárově zinkovaného plechu, pohledové plochy ošetřeny bílou práškovou barvou RAL 9010, stavební výška (stavitelná): mm, hloubka: mm, model : 490 x : 575 x : 725 x : 1025 x : 1175 x Typ Přípoj rozdělovače vodorovně Přípoj rozdělovače vertikálně Přípoj rozdělovače + zónový ventil vodorovně Fonterra-držák na zeď, z oceli pozinkovaný, k upevnění Fonterra-rozdělovače topných okruhů model 1004 a 1006 v podomítkové skříni rozdělovače model (2 ks v sadě), model

43 Fonterra-systémové komponenty podlahového vytápění Objednací Předběžné Art. č Fonterra-cylindrický zámek, ke skříním pro rozdělovače Viega, poniklovaný, model Rozdělovače a regulace: Regulační stanice, pevně nastavené Fonterra-kompaktní regulační stanice, bez regulátoru, v kombinaci s regulací kotle nebo centrální regulační jednotky k centrální regulaci více rozdělovačů topných těles, do 15 kw, model 1252 * Fonterra-kompaktní regulační stanice, s regulátorem, ve spojení s programovou kartou L32, s regulátorem vytápění / chlazení ECL 301, k centrální regulaci více rozdělovačů topných okruhů, do 15 kw, model 1251 * Fonterra-regulační stanice rozdělovače, řízená venkovní teplotou, s regulátorem vytápění ECL 100, pro regulaci přednastavené teploty řízenou počasím, v kombinaci s Viega rozdělovačem topných okruhů model 1004 a model 1006, do 10 kw, model 1253 * Fonterra-regulační stanice rozdělovače, pevně nastavená, pro kostantní regulaci přednastavené teploty, v kombinaci s Viega rozdělovačem topných okruhů model 1004 a model 1006, do 10 kw, model * = Dodávka pouze z doběhu skladových zásob 43

44 Objednací Předběžné Art. č Fonterra-regulační stanice pro malé plochy, ke konstantní regulaci přednastavené teploty, jako kompletní set s nosníkem rozdělovače se 4 odvody, čerpadlem a termostatickým ventilem, smontovaný a propojený kabely, v podomítkové skříňi pro rozdělovač B 430 / H 480 / T 115 mm, model Fonterra-dvířka, pro maloplošné regulační stanice model 1256, povrstveno bílou barvou RAL 9016, model Fonterra-obkládací rám, pro maloplošné regulační stanice model 1256, hliníkový rám s obkládací nosnou deskou, nastavitelá šířka a výška, magnetické upevnění bez viditelných uzávěrů, k otevření bez pomoci nářadí, se 3 elastickými drážkami, model

45 Fonterra-systémové komponenty podlahového vytápění Objednací Předběžné Art. č Viegaswift-šroub s kladívkovou hlavou, z pozinkované oceli, např. pro upevnění modulů, nosičů armatur atd., s podložkou a matkou, model M8 x Steptec-matka s drážkou, z oceli, pozinkováno, pro upevnění modulů a nosičů armatur na Steptec-kolejnici, model DN Fonterra-omezovač teploty ve zpětné větvi, k montáži na Fonterra rozdělovač topných okruhů s max. 3 odvody, pro maximální ohraničení teploty ve zpětné větvi, sada se skládá z omezovače teploty ve zpětné větvi, kulového kohoutu a přechodek na IG 1/2, model Fonterra-Multibox Kombi-RTL, pro maximální omezení teploty ve zpětné větvi, s omezovačem teploty ve zpětné větvi např. z kombinovaných podlahových a radiátorových topných zařízení, omezovač teploty ve zpětné větvi (RTL) s termostatem naplněným dilatační hmotou, těleso ventilu z červeného bronzu, s eurokonusem, s odvzdušňovacím / vyplachovacím ventilem, podomítkovou nádržkou s rámem, krycí deskou a montážními lištami, model Fonterra-dvojitá přípojka, k rozšíření prostorové míchací stanice pro malé plochy na 2 topné okruhy, model G 3/

46 Objednací Předběžné Art. č Fonterra-regulátor vytápění ECL 100, pro regulaci teploty na výtlaku topných zařízení s čerpadlem v závislosti na venkovní teplotě, pro montáž na stěnu použít sokl model , model 1264 * Fonterra-regulátor vytápění / chlazení ECL 301, elektronická regulace teploty, ve spojení s programovou kartou L32, programovatelná pro zařízení k vytápění a chlazení, pro montáž na stěnu použít sokl model , model * Upozornění: programová karta L32 není obsažena v dodávce! Fonterra-programová karta L32, pro ECL 301, k vytápění a chlazení, ve spojení s regulátorem ECL 301, model deutsch* Fonterra-sokl, pro montáž na stěnu ECL 100 / 301, model * Fonterra-dálkové ovládání, pro ECL 100 / 301, k individuálnímu naprogramování týdenní teploty místnosti, s displejem, s integrovaným prostorovým teplotním snímačem a senzorem vlhkosti, k dálkovému ovládání regulátoru vytápění / chlazení ECL 301, model * * = Dodávka pouze z doběhu skladových zásob

47 Fonterra-systémové komponenty podlahového vytápění Objednací Předběžné Art. č Fonterra-vnější snímač, pro ECL 100 / 301, pro regulaci plošného vytápění řízenou venkovní teplotou, model * Fonterra-analogové hodiny, pro ECL 100, pro automatický týdenní program, k zabudování do regulátoru vytápění model 1264, model * Fonterra-prostorový teplotní snímač, pro regulátor ECL 100 / 301, pro montáž v referenční místnosti, model * Fonterra-příložný teplotní snímač, pro regulátor ECL 100 / 301, k měření teploty topné vody, k upevnění na potrubí, model * Fonterra-teplotní ponorný snímač, pro ECL 301, k měření teploty topné vody, model * * = Dodávka pouze z doběhu skladových zásob 47

48 Objednací Předběžné Art. č Fonterra-bezpečnostní omezovač teploty, s ukrytým nastavením teploty, k zapnutí čerpadla při nadměrné teplotě, model viega 20 Rozdělovače a regulace: Regulace prostorové termostaty Fonterra-prostorový termostat, pro regulaci jednotlivých místností Fonterra-systémů pro podlahové vytápění, rozsah regulace C, ve spojení se servopohonem model 1248, model 1243 ve spojení se servopohonem model , model V viega 20 Fonterra-prostorový termostat pro vytápění / chlazení, k regulaci jednotlivých místností Fonterra Top systémů, rozsah regulace C, ve spojení se servopohonem model 1248, model V Fonterra-hodinový termostat, pro regulaci jednotlivých místností Fonterra-systémů pro podlahové vytápění, rozsah regulace 5 30 C, ve spojení se servopohonem model 1248, model ve spojení se servopohonem model , model V

49 Fonterra-systémové komponenty podlahového vytápění Objednací Předběžné Art. č viega 20 Fonterra-prostorový rádiový termostat, k regulaci jednotlivých místností Fonterra systémů podlahového vytápění, rozsah regulace C, ve spojení se servopohonem model , model Fonterra-základní jednotka, k jednoduché kabeláži 230 V prostorových termostatů, pro 6 termostatů a 12 topných okruhů, bez čerpadlového modulu, model 1247 s čerpadlovým modulem, model V V Fonterra-základní jednotka, s čerpadlovým modulem, k jednoduché kabeláži 230 V prostorových termostatů pro vytápění / chlazení, pro 6 termostatů a 12 topných okruhů, model Fonterra-základní jednotka, k jednoduché kabeláži 24 V prostorových termostatů, pro 6 termostatů a 12 topných okruhů, bez čerpadlového modulu, model s čerpadlovým modulem, model V Fonterra-sít ový zdroj, pro základní jednotku 24 V, k napájení základních jednotek model a , s chráněnou zásuvkou, model V 230/

50 Objednací Předběžné Art. č V Fonterra-základní rádiová jednotka, s čerpadlovým modulem, k transformaci informací rádiových termostatů model v řídících signálech, model Fonterra-rádiový príjímač externí, ve spojení s rádiovou základní jednotkou model , k rozšíření dosahu příjímače, model Fonterra-servopohon, s ventilovým adaptérem, bez proudu uzavřen, funkce first open, ukazatel funkcí přes zvedací víčko, druh ochrany IP 54, vhodný pro instalace 360, V model model

51 Fonterra-systémové komponenty podlahového vytápění Objednací Předběžné Art. č Nářadí a příslušenství pro d Lisovací čelist, 12 pro systém PE-Xc a trubky Fonterra 16 PB 12 x 1,3, PE-RT 16 x 2,0, pro lisovací spojky, vhodné k systémovým lisovacím nástrojům: PT2, PT3H, PT3-AH, PT3-EH, Pressgun 4E a 4B, k akumulátorovému lisovacímu nástroji Holger Clasen, Geberit / Mepla-lisovacímu nástroji Typ PWH 75, Typ N 230 V Typ N Akku, Geberit / Mapress-lisovacímu nástroji Typ EFP II, ACO 1, ECO 1, ACO 201, ECO 201, AFP 201, EFP 201 a Ridgid RP 10-S, RP 10-B, RP 330C, RP 330B, model pro d Lisovací čelist, 14/15 pro systém PE-Xc a trubky Fonterra 16/17 PB 15 x 1,5, MV 16 x 2,0, PE-Xc 17 x 2,0, 20 PE-Xc 20 x 2,0, PE-Xc 25 x 2,3, 25 pro lisovací spojky, vhodné k systémovým lisovacím nástrojům: Typ 1, PT2, PT3H, PT3-AH, PT3-EH, Pressgun 4E a 4B, k akumulátorovému lisovacímu nástroji Holger Clasen, Geberit / Mepla-lisovacímu nástroji Typ PWH 75, Typ N 230 V Typ N Akku, Geberit / Mapress-lisovacímu nástroji Typ EFP II, ACO 1, ECO 1, ACO 201, ECO 201, AFP 201, EFP 201 a Ridgid RP 10-S, RP 10-B, RP 330C, RP 330B, model Lisovací čelist, pro akumulátorový lisovací nástroj Picco, Pressgun Picco a Ridgid RP 210, pro trubky Fonterra PB 12 x 1,3, PB 15 x 1,5, MV-trubku 16 x 2,0, PE-Xc 17 x 2,0, PE-Xc 20 x 2,0, PE-Xc 25 x 2,3, model pro d 12 14/15 16/ pro d Ruční lisovací nářadí, pro systém PE-Xc a trubky Fonterra PB 12 x 1,3, model

52 Objednací Předběžné Art. č pro d Tažná spojka, pro výměnu trubek, model x 1,3 14 x 2,0/12 x 1, Fonterra-naviják pro trubky, pro trubky balené v kruzích, do max. 70 kg, skládací nebo rozkládací, model pro d Nůžky, pro všechny plastové trubky Viega, s řezákem ochranných trubek, model Fonterra-nůž, k řezání izolačních desek EPS a PUR, model Fonterra-náhradní čepel, k noži, 10 kusů v dávkovači, model s Fonterra-izolační fólie, dělící vrstva, pokládá se mezi EPS a bitumenový podklad, model ,1 100,00 m

53 Fonterra-systémové komponenty podlahového vytápění Objednací Předběžné Art. č pro d x L Fonterra-svěrací lišta, samolepící, k bezpečnému upevnění Fonterra trubek na izolaci dodanou stavbou, odstup trubek 50 mm při d 20, odstup trubek 100 mm při d 25, model x m 25 x m pro d x L Fonterra-svěrací lišta, k bezpečnému upevnění Fonterra trubek na izolaci ze strany, odstup trubek 25 mm, model x m 16 x m 17 x m L x B Fonterra-příchytná sponka, k upevnění svěrací lišty v oblasti spojení před rozdělovačem popř. plochami bez výstupků, model x Šroubení R (pro d x s) Šroubení, poniklované, pro trubky z umělé hmoty, model /2 (14 x 2) 10 1/2 (16 x 2) 10 1/2 (20 x 2)* 10 3/4 (20 x 2)* * = Dodávka pouze z doběhu skladových zásob 53
