1 Keramobetonový montovaný strop a výkres sestavy jeho dílců Náplní cvičení je návrh stropu tvořeného y, mezi něž jsou vkládány dutinové keramické stropní vložky nebo desky. Materiál otvorových překladů je stejný. Cíle a předmět 1. úlohy jsou vč. vysvětlujících poznámek, postupů a příkladů popsány v této prezentaci a skriptech Doc. Hanáka. Jejich studium je nezbytná součást cvičení. Úloha navazuje dispozičně na zadání rodinného domu z minulého semestru (vykreslení půdorysů) a spočívá: v přepracování stavebních půdorysů: modulově přizpůsobených nově zadanému materiálu nosných stěn a doplněných o nově navržený montovaný komín typu Schiedel Hebel fl v navržení variant keramického montovaného stropu vč. překladů nad otvory v nosných stěnách a jejich zakreslení v podobě sestavy dílců stropu (měř.1:50), vč. sklopených řezů, do upravených půdorysů podzemí i přízemí nad částí skladu, nad garáží, pracovnou a obytným prostorem. v zobrazení podrobnosti (detailu) sestavy montovaného nadokenního překladu a přilehlé části stropu, formou svislého řezu orientovaného podél stropních ů (axonometrie, měř. 1:10) ve vypracování podrobnosti horního i spodního uložení příčky na stropní konstrukci formou svislého řezu příčně vůči stropním ům (měř. 1: 5) Zdivo z tvárnic pro nízké budovy Procvičují se další druhy tvárnicového zdiva podle kapitoly (na straně F skript). V zadání budou tvárnice keramické nebo nekeramické, pórobetonové či keramzitbetonové: Keramické tvárnice Porotherm: metrického modulu pro tl.zdi 450 mm, 440x248x238 mm a mm x248x238 mm Keramické tvárnice Latherm 44 Super: tradičního modulu pro tl. zdi 450 mm, 440x290x238 mm a mm 290x290x238 mm Pórobetonové tvárnice Hebel: metrického modulu pro tl. zdi 375 mm, 365x499x199 mm a 250 mm 249x499x199 mm Pórobetonové tvárnice Ytong: metrický modul pro tl. zdi 375 mm, 375x249x599 mm a 250 mm 250x249x599 mm. POZEMNÍ STAVITELSTVÍ II - úloha první aktualizováno: únor 2021 strana Latherm fi Ytong Porotherm fi

2 340 mm 330 mm 450 mm 90 x 240 mm 210 mm žárobetonové tvárnice těsnící a izolační rohož z minerální (skelné) vlny těleso nutno dilatovat od stropní konstrukce spárou tl. 30 mm vyplněnou anorganickou vlnou (F obr.183 str.119) 20 mm 140 mm žáruvzdorná vložka ze šamotu Komínové tvarovky Vyhovují pro všechny druhy paliv (tradičními zděnými se nemají odvádět spaliny paliv plynných a kapalných). Zdí se z hranolových plášťových prvků 340 x 450 x 330 mm (zadání!) ze žáruvzdorného betonu (viz.f obr.182 str.119) do nichž se vkládají speciální vložky ramické trouby ze šamotu. ke- Dodávají se i tvárnice s přidruženým větracím průduchem 450 x 340 x 330 mm, kusy se sopouchem, vybíracím a vymetacím otvorem apod. Popisu odpovídá např. systém Schiedel. pro lokální topeniště v běžných rodinných domcích vystačí průduch 140 mm, krb tak od 200 mm (lze až do 800 mm). dobetonávka aktualizováno: únor 2021 strana 2.6.2

3 Keramické stropní prvky Keramické stropy s monolitickými y Vložky ARMO šířky a = mm, kladené na vazbu. Při realizaci nutné, do doby zatuhnutí betonu, plnoplošné podpůrné bednění celé desky. Keramické stropy s polomontovanými y - POT vzdálenost ů: příhradový FERT a = 600 mm keramická tvarovka "ARMO", "PARMO" betonová mazanina 40 POT, FERT : 40 ocelová výztuž /2 ARMO skladba v půdoryse: 190, 210, 230, 250 vložky MIAKO : filigránový betonová zálivka 250 Při realizaci se podpírají pouze dobetonovávané y POT. aktualizováno: únor 2021 strana 2.6.3

4 Keramické stropy s polomontovanými y - POT osová vzdálenost: keramobetonový HF a =1350 mm; K-PZT a = mm y K-PZT (obrácené T) y HF filigránový CSD Hurdis 2 CSD Hurdis 1 prvky ů i stropních vložek z betonu 500, 600, 625 stropnice HURDIS : 80 filigránový Rozměry stropnic Hurdis: profil společný 250 x 80 mm, délky: CSD 1 990, 1190 mm CSD 2 990/900, 1090/1000, 1190/1100 mm přímé nadbetonování stropnic nesmí být velké (15 20 mm), aby vlivem pozdějšího dotvarování betonu podélně nepraskaly výztužné žebro aktualizováno: únor 2021 strana 2.6.4

5 Keramické stropy s montovanými y : železobetonové prefabrikáty nebo ocelové traverzy + stropnice HURDIS: do patek a = 1200, 1 mm; bez patek a = 1030, 1230 mm. Bednění není zapotřebí. bt = ht / 2 škvárobeton L n 210 oka, třmínky hurdisky y HAT-TRICK vylehčený násyp železobetonový prefabrikovaný 1 prostý beton (zálivka) rovná příruba rovná čela h t vylehčení např pps lehký beton pletivo, omítka Výška traverz v závislosti na rozpětí se pohybuje: 4.00 m 140 mm 4,80 m 160 5,60 m 180 6,40 m 200 7,20 m 220 CSD Hurdis 2pa 1030, 1230 šikmá příruba keramická patka hladký podhled ht = 0,026. Ln + 35 (mm) zaokrouhlit po 20 mm (n. 20) 15 ht + 20 převýšená patka přiznává v podhledu y obetonování traverza: ocelový válcovaný žel.beton prefabrikát Technické parametry užití jednotlivých druhů stropu jsou názorně uvedeny v tabulkách F č.15/1 a 15/2 na str skript. Nosníky nutno orientovat mezi podporami v kratším směru. Uvědomit si limity vhodných délek. Spojitý v montovaném systému nelze uvažovat. Problematika kotvení do pozedních věnců, obcházení komínů vyhnutí se pomocí výměny, dobetonování apod. aktualizováno: únor 2021 strana 2.6.5

6 zadání: rozměrové parametry zadaných typů stropních konstrukcí skripta: Pozemní stavitelství - Cvičení I, M.Hanák, strana , tabulka 15/ , , 600, , , , 600, , , , aktualizováno: únor 2021 strana 2.6.7

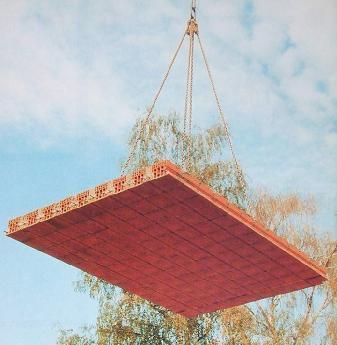

7 Keramické stropy panelové nebo povalové nebudou procvičovány Úprava keramického stropu u obvodu (podpor) Přechodovým prvkem mezi stropní deskou a nosnou stěnou je v ě nec obvykle z železobetonu. Úpravy ovlivňuje i směr stropních ů a poloha krajní řady stropnic. Přehledně F tabulka č.16 na str. 106 a 107 skript, také (F přednášky). Kreslení v půdoryse, pokud nejde o výkres sestavy dílců, F obr.167 skript: y osami, sklopené průřezy kcí se doplní kótami, popisem. zálivka stropní vložka věncovka tepelná izolace věncová výztuž přisekaná cihla případ, kdy výška věnce neodpovídá výškové modulaci zdících prvků event. věncovka VĚNEC podmaltování věncovky: fl fi PkCD+pPS Porotherm Věnce keramického stropu (F tab.č.17 str.108 skript). Odlišná výška věncové obezdívky se řeší: věncem až pod stropem - výhodné pro ocelové stropní y (F obr.168a str.109) věncem přesahujícím nad horní úroveň stropu (F obr.168b) použitím jedné vrstvy z přisekaných cihel (F obr.169) vložením upravené desky příslušné tloušťky (F obr.170) použitím přizpůsobených věncovek aktualizováno: únor 2021 strana 2.6.8

8 vedle stěny osa u na vnitřním líci stěny š/2 věnec bez tepelné izolace - budovy bez potřeby vytápění (stěny s malým tepelným odporem) oddálený věncovka tepel. izolace výztuž věnce věnec s tepelnou izolací (Lignopor 50 mm) fi vytápěná budova, větší uložení ů, omítaná fasáda nahrazen tvarov. věncem věncovka dobetonováno hs stropní vložka nesmí (!) pod stěnu (do věnce) věncovka < hs věnec chráněný obezdívkou tl. 1 M (125 či 150 mm) - nevytápěný interiér budovy, nebo vytápěný do 15 C věnec s obezdívkou i tepelnou izolací (pps 30 mm) fi vytápěná budova, fasáda libovolná parozábrana věnec s tepelnou izolací (pps 40 mm) na vnitřní straně - budovy vytápěné, do 60% vlhkosti, režná fas. nedoporučuje se věnec za vrstveným zdivem fi vytápěná budova, fasáda režná, výška vzduch.mezery do 10 m aktualizováno: únor 2021 strana tepelná izolace plášť z režného zdiva

9 Příčky - volba materiálu a tloušťky Probírají se konstrukce zděné z příčkovek, pojené pojivem (maltou) tj. tzv. těžké prováděné pomocí mokrého procesu. Příčky lehké, montované na sucho nejsou předmětem cvičení. Neprůzvučnost příčky (odpor stěny proti šíření hluku) úměrná plošné hmotnosti [kg/m 2 ]. kg/m 2 použití jednoduchá stěna (vč.omítky) < 115 uvnitř bytu, mezi kancelářemi > 115 klidná místnost v bytě, tiché kanceláře > 375 mezi byty dvojitá stěna (mezera 60 mm > 162 mezi byty vč.pohlcující vrstvy F obr.178 ) dtto s mezerou 90 mm > 130 mezi byty Mechanické zatížení kratší rozměr příčky navrhujeme max. jako 40-násobek její tloušťky (vč. omítek). pro příčku zatíženou těžšími předměty (skříňky, boiler) volíme tl. 1M = 125 nebo 150 mm, tenčí nutno vyztužit ocelovými pásky. tloušťka výška délka pl.hmot druh, název, značka nost (mm) (mm) (mm) kg/m 2 CP cihly plné keramické Pk-CD cihly dutinové Pk-dr cihly drážkové škvárobetonové plynosilikát 75, , pórobetonový panel 75 do sádrová Promonta křemelinová do 93 Ukázky keramických příčkovek: dutinová Pk-CD 290 x 140 x 65 mm, 2,9 kg dutinová Pk-CD 290 x 290 x 65 mm, 5,7 kg Supertherm 6,5 P+D 372 x 238 x 65 mm, 6,5 kg Supertherm 11,5 P+D 372 x x 238 x 115 mm, 11,5 kg pórobeton - Hebel aktualizováno: únor 2021 strana

10 Úprava styčných a ložných spar příček po obvodu Mezery se vyplňují stlačitelnou měkkou deskou omezující jednak šíření hluku do okolních místností a hlavně absorbující průhyb stropní konstrukce (viz.f obr.180 str.118) proti vnesení silového napětí do příčky či dokonce jejího mechanickému porušení. stropní konstrukce (dřevo) stropní deska (silikát) polyuretan (PU), PU-mont.pěna omítka olištováno dřevěný hranol porézní pryž panel plechový U - profil pružná hmota montáž příčkového panelu: 1. nasazení do profilu malta tvrzená guma, korek či plast hydroizolace malta malta příčkový dřevěné klíny 2. zdvih a fixace na klínech stropní konstrukce Nadpraží otvorů v příčkách: otvory bez výplní podklad písek 35 dveřní ocelová lisovaná zárubeň dřevěná obložková zárubeň betonářská ocel keram. překlad š << délka příčkovky betonářská ocel š < 900 mm ocelový válcovaný š 900 mm š 800 mm š 900 mm v příčce jednomodulové aktualizováno: únor 2021 strana

11 příčka nemá stát na vložce ale na u oddálení vložky - větší profil u 100 zesílení výztuže příčka nad zdvojeným nos. POT Umísťování příček souběžných se stropními y Hrozí nebezpečí rozdrcení vložky nebo přetížení stropního u příčkou umístěnou přímo nad ním!! Kreslení příček V měřítku 1:50 se příčky zakreslují: s obecným značením materiálu (viz.f obr.93 str.62) a od zdí odlišíme šrafováním podle užité malty (zpravidla vápenocementové). Dlouhé šrafujeme úsporně jen na koncích a u otvorů. druh příčkovek i malty se uvede v legendě nebo poznámce příčky nedosahující ke stropu se kreslí tenkou plnou čárou, nešrafují se, jejich výška se udá v půdorysu, před číslem se uvede zkratka "v." (viz.f obr.179 str.106) příčka nad em POT vyšší traverza podlaha vložená traverza (není-li v příčce průchod) nízká vložka MIAKO těžká příčka nad deskou se zesílenou výztuží roznášecí deska eliminace průhybu, měkká deska pps aktualizováno: únor 2021 strana

12 KRESLENÍ MONTOVANÉHO STROPU V upravených půdorysech se zobrazí jen ty části objektu, na kterých se bude procvičovat rozmístění keramických prvků stropu. Tj. v podzemí prostor velkého skladu (traverzové y se stropnicemi Hurdis), v přízemí garáž s pracovnou (strop s monolitickými ž.b. y a vložka mi Armo) a obytný prostor (polomontované y s vlož kami Miako). Montážní výkresy budou kombinovány se zobrazením téhož stropu obvyklým pro stavební výkresy. Výkres sestavy dílců keramického stropu (montážní výkres) Montované stavební díly většího rozsahu se skreslují ve výkresech sestavy dílců, které znázorňují vzájemné vazby prvků i jejich vztah k ostatním nosným konstrukcím. Slouží také k vyznačení a soupisu prefabrikátů. Schematicky znázorňují konstrukce celého kresleného podlaží (F obr.185 str.120) v pohledu shora. Zobrazuje tedy strop nad kresleným podlažím (bez podlahy) vč. nosných konstrukcí, stěn nebo sloupů, pod ním. vylehčující násyp betonová zálivka stropnice Hurdis y POT Svislé nosné konstrukce a překlady nad otvory v nich Obrysy tlustými plnými čárami vč. zdí nezatížených přímo stropem. jen šířka otvoru délka překladu uložení překladu označení překladu Bez příček a výplní otvorů - oken, dveří (F obr.186 str.120). Vodorovné konstrukce (překlady, průvlaky) na nichž spočívá jiná vodorovná konstrukce (strop, věnec) se kreslí tenkou čárkovanou čárou (netýká se to sloupů, pilířů, stěn - to jsou svislé prvky) (F obr.188 str.121). Kótuje se poloha a tloušťky nosných stěn, šířky otvorů v nich, délky, šířky a uložení překladů, šířka věnců, tl. věncových obezdívek, tepelných izolací. Ukázky překladů viz. 6.úloha str nosné stěny jen šířka otvoru uložení překladu šířka věnce šířka věncovky tepelná izolace věncová obezdívka žel.beton věnec aktualizováno: únor 2021 strana

13 Vodorovné nosné a výplňové konstrukce Kreslí se jako prvky viditelné shora. Obrysy tenkou plnou čárou. Týká se: stropnic či stropních panelů, ů (tyčových), polomontovaných i montovaných (keramo-betonových, příp. traverzových), monolitických žebírek vložkového stropu (zjednodušeně - pouze čárou v podélných osách ů) (F obr.187 str.121). Otvory se kreslí jako prostupy Otvory a dobetonávky stropem (F obr.73 str.61). Dobetonovávky se vyšrafují v příslušné ploše značkou pro druh betonu (F obr.194,196 str.123,124). soupis prvků monolitické stropní y ARMO vložky kótování vložek Kótování a popisování Kótují se vždy skladebné délky a šířky zobrazeného prvku, osové vzdálenosti tyčových ů (vzájemné i od věnců), poloha prostupů, velikost dobetonávek. Doplňující rozměry: uložení ů na podporách, řešení výměn, apod., lze použít kótování součinem. Popisy označují prefabrikáty a jejich specifikace (výpis, seznam). Druhy a počty stropních prvků lze značit dle ČSN, obchodním názvem - při malé četnosti: každý zvlášť příp. úhlopříčně v příslušném poli - v rozsáhlém projektu přehledová tabulka a odkazové značky (bubliny apod.). dobetonávka soupis vložek y POT stropní vložky kótování na osu prostup soupis ů aktualizováno: únor 2021 strana

14 Sklopené průřezy Zakreslují se přímo do sestavy dílců, do místa kde neruší. Poskytuje se jimi informace o vertikálním složení a rozměrech stropu (F obr.189 str.121). Slouží k definování materiálů, uvedení svislých rozměrů stropu, výškové úrovni v objektu. Pozor! Sklopený průřez téhož montovaného stropu se kreslí odlišně ve výkresu skladby a odlišně ve stavebním půdoryse. Rovněž odlišné je i zobrazení tohoto stropu v řezu stavebního výkresu. (F obr.190 str.122). Zásadní rozdíl: sklopený řez ve výkrese skladby nezobrazuje podlahu nad stropem a graficky pojednává materiál (šrafuje se). Sklopený řez ve stavebním výkrese zobrazuje podlahu, ale nepojednává materiál stropu. výkres: stavební sestavy stropních dílců: strop se žel.beton. monolitickými y a stropními vložkami: věnec vložka sklopený řez ARMO stropem vložka tloušťka stropu relativní výška sklopený řez stropem s y POT věnec ž.b. monolit. strop s polo- nebo montovanými y a stropními vložkami: ž.b. prefabrikát dobetonávka strop s traverzovými y a stropními vložkami CSD Hurdis 2 : aktualizováno: únor 2021 strana

15 ULOŽENÍ STROPU NA PŘEKLADU A VĚNCI AXONOMETRICKÝ DETAIL měř. 1:10 NOSNÍK FERT 160x175x4 mm VLOŽKA MIAKO 190x600x250 STYK PŘÍČKY SE STROPEM detail měř.: 1:5 PŘÍČKOVKA OMÍTKA + 3, VĚNCOVKY TVRZENÁ PRYŽ ASF. LEPENKA MALTA Ž. B. VĚNEC, BETON III POLYURETANOVÁ MONTÁŽNÍ PĚNA + 2,700 DESKY pps 1 2 NOSNÍKY FERT 160x175 mm, dl. 4 mm - 10 ks STROPNÍ VLOŽKY MIAKO 190x600x250 mm ks KERAMOBETONOVÉ PŘEKLADY 70x238x2000 mm aktualizováno: únor 2021 strana

16 PŮDORYS STAVEBNÍ , , VÝKRES SESTAVY STROPNÍCH DÍLCŮ (1500) , , , (900) , SCHIEDELL 140 mm + 90 x 240 mm , , x x , , ZDIVO Z CIHEL POROTHERM 44 P+D, 440 x 247 x 238 MM, P 8, NA MALTU M10 ZDIVO Z CIHEL POROTHERM 24 P+D, 240 x 372 x 238 MM, P 15, NA MALTU M10 ZDIVO Z CIHEL POROTHERM 11,5 P+D, 115 x 497 x 238 MM, P 10, NA MALTU M10 NOSNÍKY FERT 160x175 mm, dl. 4 mm - 10 ks STROPNÍ VLOŽKY MIAKO 190x600x250 mm ks aktualizováno: únor 2021 strana

17 Závěrečné pokyny Chyby: při kreslení keramických stropů F kapitola 6.9., obr.198,199 na str skript Rozvržení a obsah výkresů: Půdorysy-výkresy sestavy dílců v měř. 1:50 umístit dle zadávací skicy do dvou formátů A3. Zobrazení umístit přilehlými stranami k okraji formátu dle velikosti půdorysu a počítat i s venkovními kótami. Nad zobrazením umístit nadpis (v. 5 mm) odlišující STAVEBNÍ PŮDORYS. VÝKRES SESTAVY DÍLCŮ. Výkres A bude řešit stropní desky na přízemín ±0,000. Nad garáží a pracovnou se umístí strop s monolitickými železobetonovými y a Armo-vložkami, nad obytným prostorem strop s polomontovanými y a vložkami Miako. Výkres B bude zahrnovat strop v podzemí -2,700 a nad velkým skladem bude navržen strop z ocelových traverz a stropnic Hurdis. Doplní je oba detaily 1:10, 1:5 axonometrické zobrazení styku stropu s montovaným keramobetonovým nadokenním překladem s nadpisem NÁVAZ- NOST NADOKENNÍHO PŘEKLADU, VĚNCE A STROPU a níže podrobnosti styků těžké silikátové příčky s keramobetonovým stropem (přerušená příčka) s nadpisem NAPOJENÍ PŘÍČKY A STROPU. Rozpiska: rozměry a umístění (F str. 8), vyplnění: školní rok: , číslo úlohy: č.ú. 1, obsah výkresu: KERAMOBETONOVÝ MON- TOVANÝ STROP, kruh: A 10x, jméno a příjmení. Příště: konzultace této 1. úlohy, Za 2 týdny: úloha č. 2 - žel. beton. monolitický skelet + silikátový plášť aktualizováno: únor 2021 strana
