Pozemní stavitelství I. Zpracoval: Filip Čmiel, Ing.

Transkript

1 Pozemní stavitelství I. Svislé nenosné konstrukce Zpracoval: Filip Čmiel, Ing.

2 PŘÍČKY Vnitřní prostor budovy, vytvořený obvodovými zdmi, popř. středními zdmi, serozděluje na jednotlivémístnosti příčkami. Příčky jsou tenké nenosnézdi, kterézpravidla přílišnezatěžují stropní konstrukci. Příčky Funkce a požadavky 2

3 FUNKCE A POŽADAVKY Akustická izolace příček Akustická energie se může šířit příčkou do prostoru dvěma způsoby: přímým přenosem nepřímým přenosem Příčky Funkce a požadavky 3

4 Akustická izolace příček Vedením zvuku hmotou může probíhat těmito cestami: Příčky Funkce a požadavky 4

5 Podle způsobu provádění se rozlišují příčky: zděné celistvé Rozdělení tradičních příček Příčky Funkce a požadavky 5

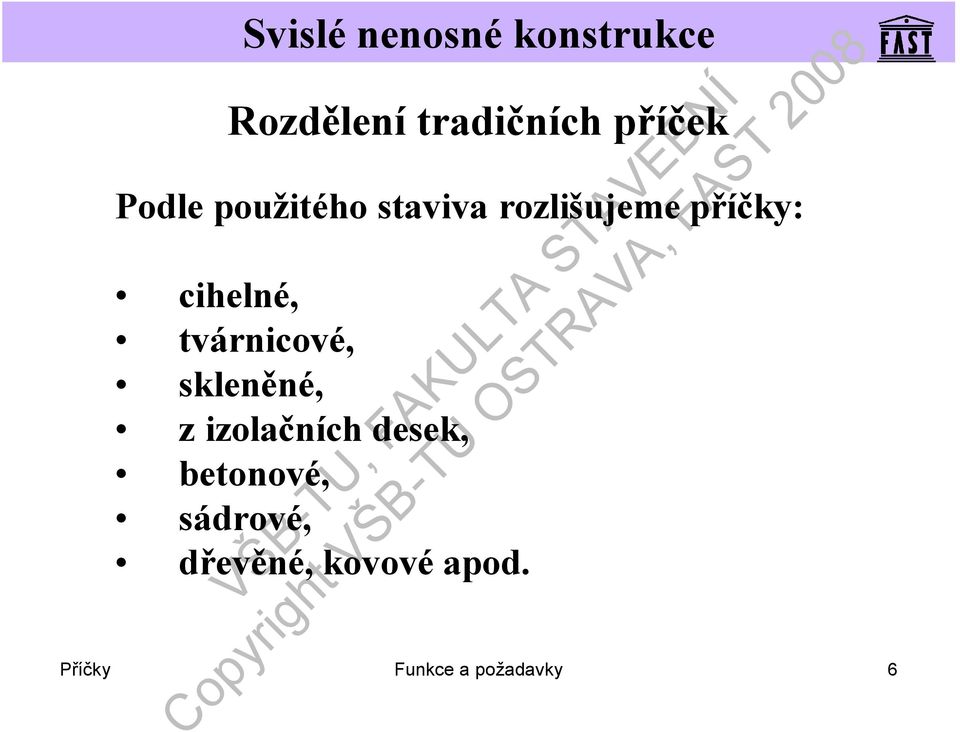

6 Rozdělení tradičních příček Podle použitého staviva rozlišujeme příčky: cihelné, tvárnicové, skleněné, z izolačních desek, betonové, sádrové, dřevěné, kovovéapod. Příčky Funkce a požadavky 6

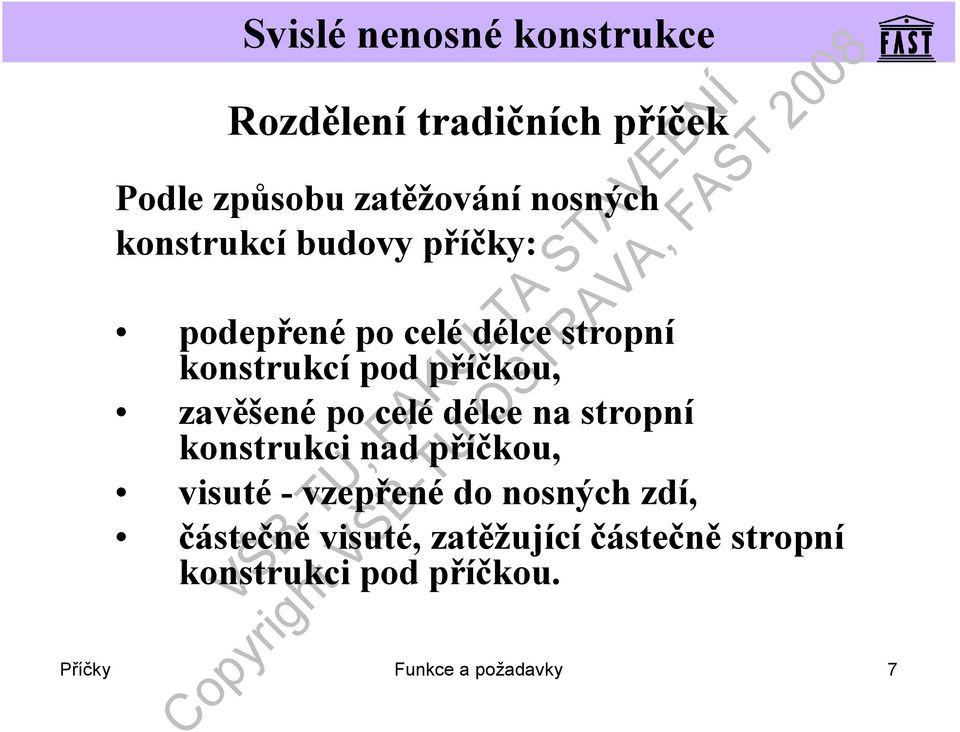

7 Rozdělení tradičních příček Podle způsobu zatěžování nosných konstrukcí budovy příčky: podepřenépo celé délce stropní konstrukcí pod příčkou, zavěšené po celédélce na stropní konstrukci nad příčkou, visuté-vzepřenédo nosných zdí, částečně visuté, zatěžující částečně stropní konstrukci pod příčkou. Příčky Funkce a požadavky 7

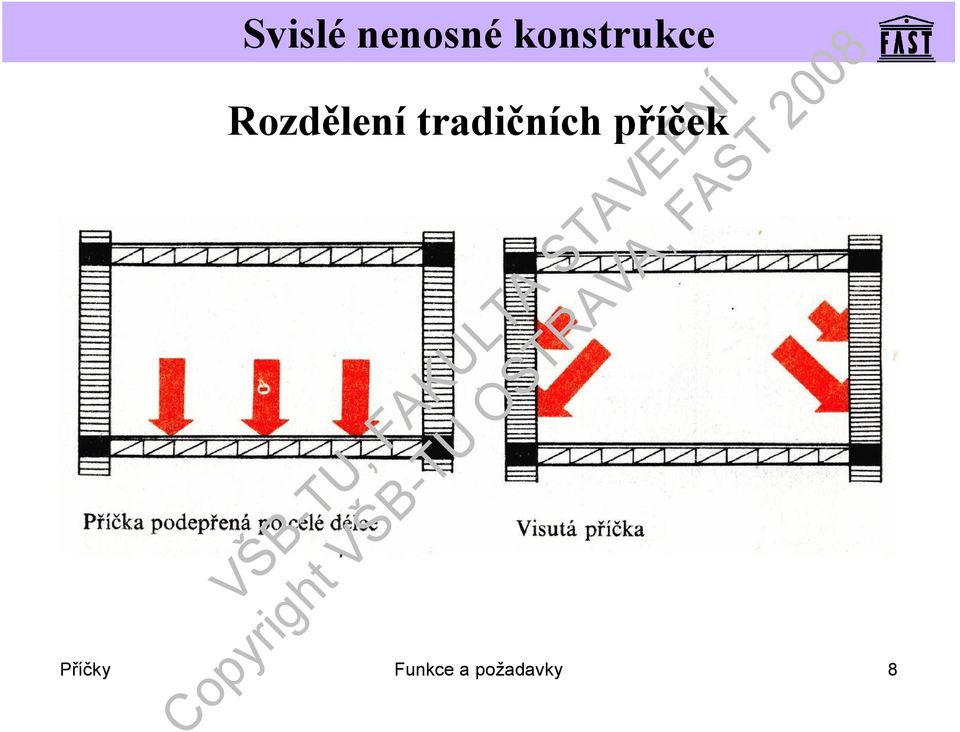

8 Rozdělení tradičních příček Příčky Funkce a požadavky 8

9 Rozdělení tradičních příček Příčky Funkce a požadavky 9

10 ZDĚNÉ PŘÍČKY Příčky z cihel a z tvárnic Příčky delšínež5,4 m nebo vyššínež3,0 m musí být vyztuženy ocelovou výztuží, železobetonovými věnci, cihlovými pilířky apod. Příčky Zděné příčky 10

11 Jednoduchépříčky čtvrtcihelné vyztužené příčky U čtvrtcihelnévyztužené příčky se cihly kladou naostro, převazujío čtvrt nebo o půl cihly a do každé třetí ložnéspáry se vkládá výztužz páskovéoceli průřezu 20/1 mm nebo drát kruhového průřezu 5 mm. Příčky Zděné příčky 11

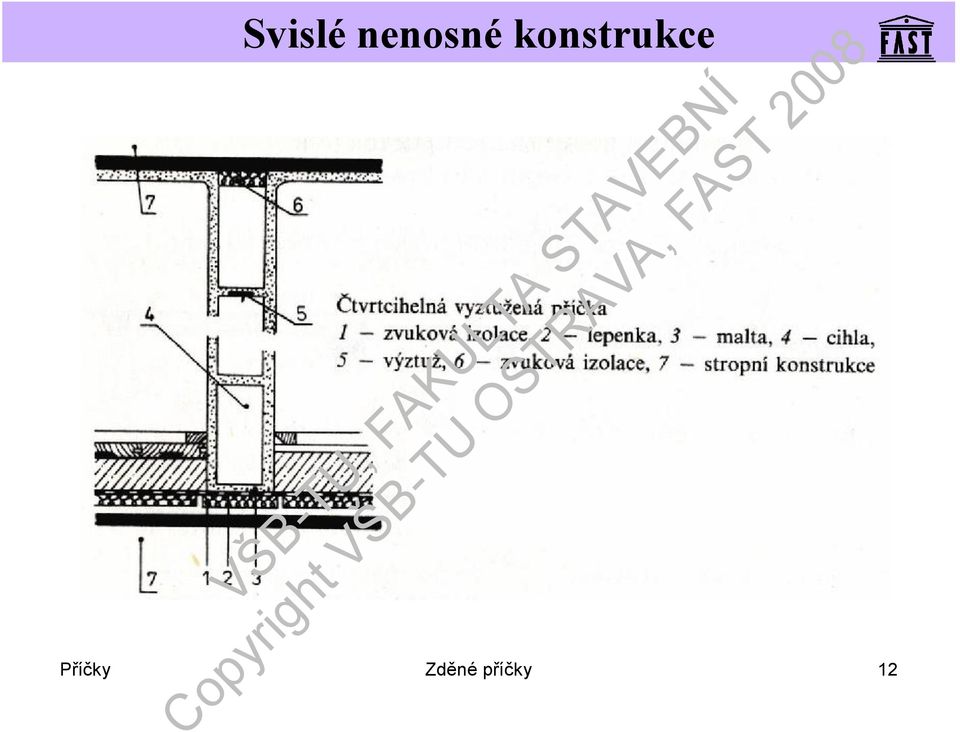

12 Příčky Zděné příčky 12

13 Příčky Zděné příčky 13

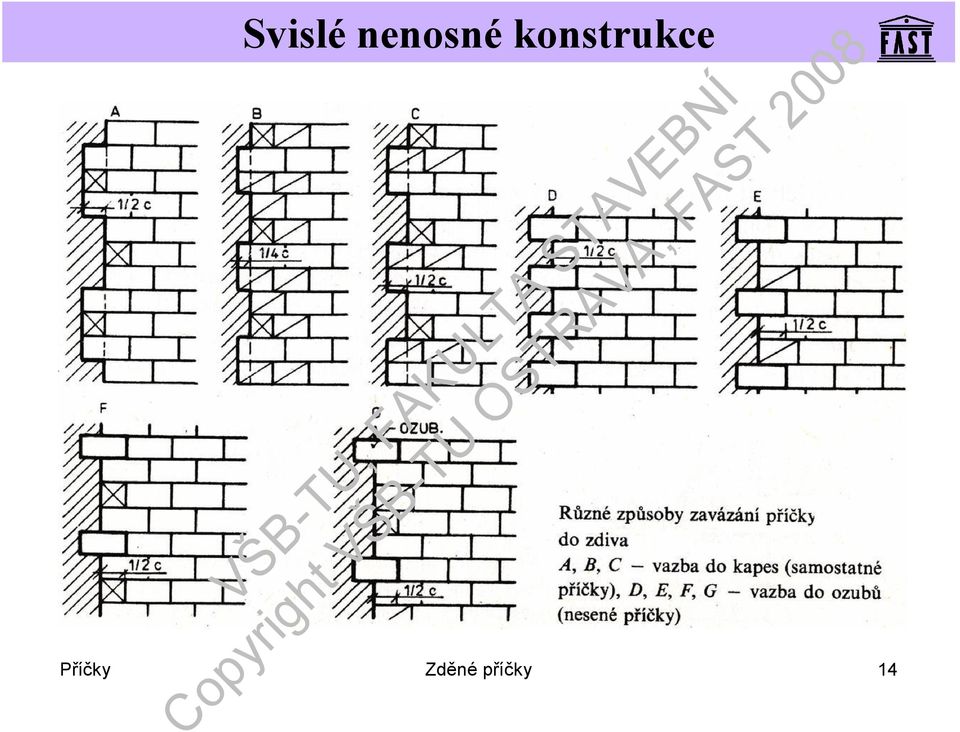

14 Příčky Zděné příčky 14

15 Příčky Zděné příčky 15

16 Příčky Zděné příčky 16

17 Příčky Zděné příčky 17

18 Příčky Zděné příčky 18

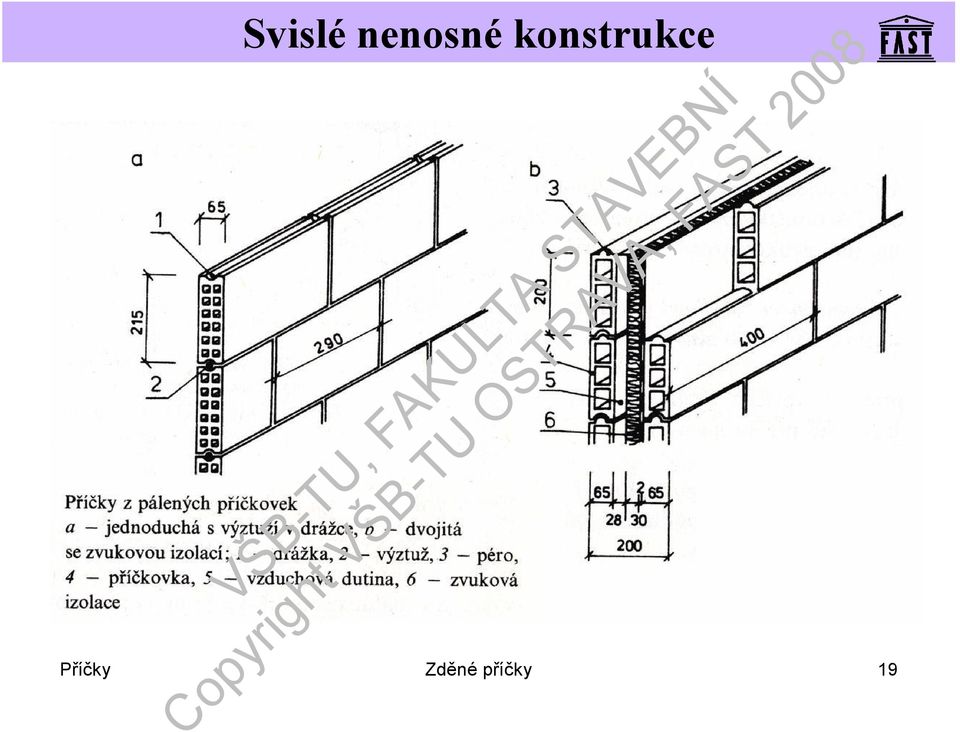

19 Příčky Zděné příčky 19

20 Příčky Zděné příčky 20

21 Dvojitépříčky Příčky Zděné příčky 21

22 Příčky Zděné příčky 22

23 Příčky z lehkých izolačních desek Příčky Zděné příčky 23

24 Příčky Zděné příčky 24

25 Sklobetonovéa skleněnépříčky Základním materiálem na tyto příčky jsou skleněné příčkovky, které se mohou kombinovat s betonem. Příčky Zděné příčky 25

26 Sklobetonovéa skleněnépříčky Příčky Zděné příčky 26

27 Příčky Zděné příčky 27

28 CELISTVÉ PŘÍČKY Příčka z monolitického betonu - moniérka Tato příčka se stavíjen tehdy, má-li nést těžkézařizovací předměty, nebo v průmyslových prostorech, kde je předepsána pro svou pevnost Příčky Celistvé příčky 28

29 Příčky Celistvé příčky 29

30 Vápenosádrová příčka -rabicka Rabicovépříčky se s oblibou dělávaly jako tenké dělicí příčky mezi míst nostmi. Nehodíse však do trvale vlhkých místností ani pro obklady obkládačkami. Příčky Celistvé příčky 30

31 Příčky Celistvé příčky 31

32 Keramidová příčka Keramidová příčka má výztuž zkeramidu. Protože malta dobře přilne k tělískům Keramidu, děláse zvápenocementové malty. Příčky Celistvé příčky 32

33 Příčky Celistvé příčky 33

34 MONTOVANÉPŘÍČKY Podle konstrukce, ve které je příčka postavena, rozlišují se montované příčky: zcelostěnových panelů, z úzkých vertikálních dílců na výšku podlaží. Příčky Montované příčky 34

35 Příčky montované zcelostěnových panelů Stavějíse buď z betonu z přírodního kameniva, nebo zlehčenýchbetonů, také však z keramických tvarovek. Příčky Montované příčky 35

36 Příčky Montované příčky 36

37 Příčky montované z úzkých vertikálních dílců Do této skupiny patří příčky vyrobené z příčkových dílců, kterémají maximální hmotnost do 90 kg umožňujícíruční montáž nebo demontáž. Příčka je sestavena z několika dílců osazovaných vedle sebe v souvislou stěnu. Příčky Montované příčky 37

38 Příčky z tvarovaných skleněných prvků Do této skupiny patří příčky vyrobené z příčkových dílců, kterémají maximální hmotnost do 90 kg umožňujícíruční montáž nebo demontáž. Příčka je sestavena z několika dílců osazovaných vedle sebe v souvislou stěnu. Příčky Montované příčky 38

39 Příčky Montované příčky 39

40 Příčky Montované příčky 40

41 Příčky ze ztužujícíkostry s výplní Příčka se skládá z nosné kostry, zpravidla dřevěnénebo ocelové, kterou tvoří obvodový rám se sloupky, popř. s příčníky. Výplní bývá zpravidla sklo Příčky Montované příčky 41

42 Příčky Montované příčky 42

43 Celoskleněné příčky a dveře Celoskleněnépříčky a dveře se uplatňují v interiérech zejména pro jejich vysoký estetický účinek. Příčky Montované příčky 43

44 Přemístitelné příčky Pod pojmem přemístitelné příčky se rozumějí dělicí stěny takové konstrukce, která umožňuje jejich stavbu po dokončení povrchových úprav na hotovou konstrukci podlahy. Příčky Montované příčky 44

45 Shrnovacípříčky Konstrukci příčky tvořísvislé profily ze speciálních překližek, na nichžje z obou stran připevněn plášť z umělé, polyvinylchloridovékůže v různých barvách, vyztužený silonovými vložkami. Příčky Montované příčky 45

46 Příčky Montované příčky 46

47 Použitá literatura: Závěrem Děkuji za pozornost. [1] Matoušková, D., Solař, J.: Pozemní stavitelství I., Edičnístředisko VŠB-TU Ostrava, 2006 [2] Hájek, P.: Konstrukce pozemních staveb 10, nakladatelství ČVUT Praha, 2000 [3] Kostelková, L.: Pozemní stavitelství konstrukce HSV, SNTL, Praha, 1982 [4] Petrůj, S.: Konstrukce pozemních staveb I., VUT Brno, 1993 [5] Witzany, J. a kol.: Konstrukce pozemních staveb 20, nakladatelství ČVUT Praha, Příčky Funkce a požadavky 47
