Modulová osnova. systém os, určující polohu hlavních nosných prvků

Transkript

1 Modulová osnova systém os, určující polohu hlavních nosných prvků čtvercová, obdélníková, (trojúhelníková, lichoběžníková, kosodélná) pravidelná osnova - opakovatelnost dílů, detailů, automatizace při výrobě, zjednodušení montáže klasické konstrukce m tenkostěnné konstrukce - 2,4-7,2 m Nosné konstrukce III 1

2 Prostorová tuhost Nosná soustava podsystém gravitační přenáší zatížení vyplývající z působení gravitačních sil stropy, sloupy s patkami, základy podsystém stabilizační ztužidla, zavětrování, rámové vazby, stěnové prvky (železobetonové), jádra Nosné konstrukce III 2

3 Pojem prostorové tuhosti prostorová tuhost - schopnost konstrukce přenášet zatížení, působící v obecném směru konstrukce je vystavena kombinacím zatížení - svislá zatížení od gravitačních sil, vodorovná zatížení - vítr, setrvačné síly od provozu, strojů atd. "Pro zajištění prostorové tuhosti patrového skeletu je nutné, za předpokladu tuhých stropních desek, ztužit konstrukci minimálně ve třech svislých rovinách, které se neprotínají ve společné průsečnici. tuhá stropní deska přímo železobetonový strop monolitický, montovaný se zálivkovou výztuží... zavětrování v rovině stropů Nosné konstrukce III 3

4 Zavětrování ocelové konstrukce: a) defotmace netuhé stropní desky, b) netuhá příčná vazba, c) zavětrování v rovině stropu, d) svislé zavětrování Nosné konstrukce III 4

5 Podmínka stability Podmínka stability objektu proti překlopení: a) jednoduché tuhé těleso b) příhradové zavětrování Nosné konstrukce III 5

6 Typy ztužujících konstrukcí Základní prvky z jednotlivých oddělených vazeb Uspořádání stabilizačního podsystému otevřené prostorové uspořádání uzavřené pruty -příhradové - rámové - rámově-příhradové otevřený prutový systém prutová lomenice uzavřený prutový systém komůrky stěny -plné -spojené -stěny s otvory otevřený stěnový systém otevřený systém uzavřený stěnový systém jádro Nosné konstrukce III 6

7 Prostorové uspořádání stabilizačního podsystému a) jednotlivé oddělené vazby b) otevřený prostorový systém, c) jádrový systém, d) komůrka (tubus) Nosné konstrukce III 7

8 Prutová ztužidla a) příhradová b) rámová c) rámově příhradová Nosné konstrukce III 8

9 Stěnová ztužidla a) plná stěna b) stěna s otvory c) spojené stěnové pilíře d) stěna vyzděná ve skeletu Nosné konstrukce III 9

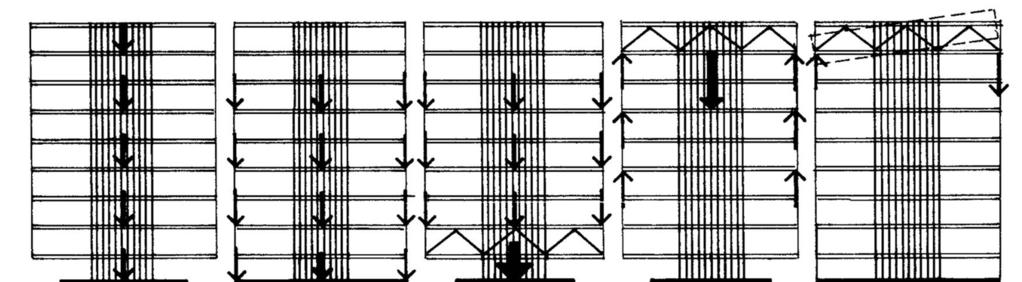

10 Výškové objekty I a) s vykonzolovanými stropy b) jádro se sloupy c) se spodním roštem d) se zavěšenými stropy na horním roštu e) zapojení obvodových sloupů Nosné konstrukce III 10

11 Systém vystřídaných průvlaků Nosné konstrukce III 11

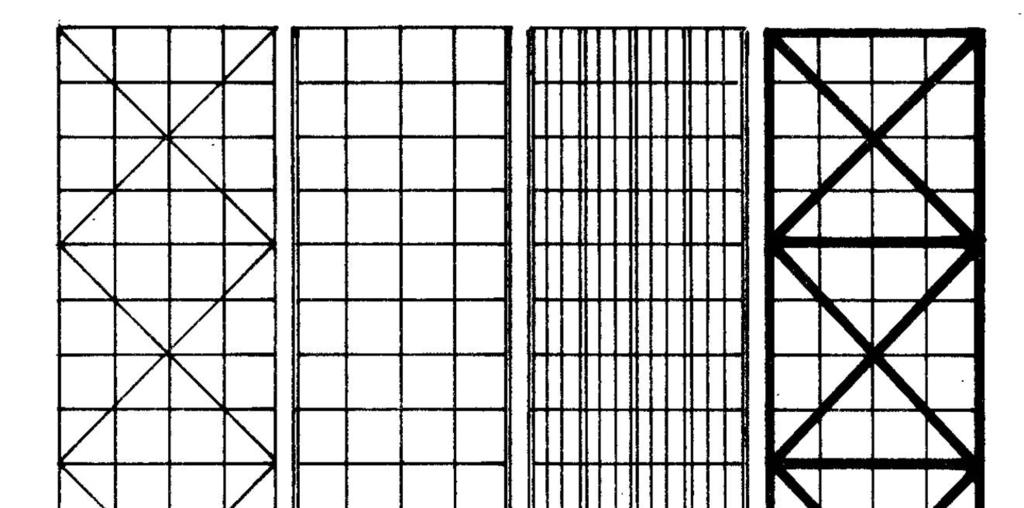

12 Komůrky -tubusy a) příhradová komůrka s vnitřními sloupy b) rámová komůrka c) svazek rámových komůrek d) příhradová komůrka bez vnitřních sloupů Nosné konstrukce III 12

13 Výškové možnosti Nosné konstrukce III 13

14 Patrový skelet Nosné konstrukce III 14

15 Patrový skelet zdroj: Nosné konstrukce III 15

16 Patrový skelet přehledný výkres Nosné konstrukce III 16

17 Stropní konstrukce přenos zatížení z plochy do sloupů zajištění prostorové tuhosti a propojení všech vazeb jednovrstvá konstrukce dvojvrstvá konstrukce Nosné konstrukce III 17

18 Stropní konstrukce -deska Stropní deska Statické řešení - prostý nosník - spojitý nosník - obousměrně nosná deska - bodově podepřená - nespolupůsobí se stropními nosníky - spolupůsobí se stropními nosníky Konstrukční řešení - železobeton - monolitická - prefabrikovaná - ocelová - tenkostěnné profily - rovné plechy - rošty - ocelobetonová - jiné materiály - keramika - dřevo Nosné konstrukce III 18

19 Detailní řešení příklady a) monolit, b) panely, c) tenkostěnné profily, d) spřažená plechobetonová deska, e) nespřažená deska, f) keramické tvarovky Hurdis Nosné konstrukce III 19

20 Stropní konstrukce -nosníky Systém nosníků - stropnice průvlaky Soustava stropnicová x bezstropnicová Stropnice Průvlak Statické řešení - prostý nosník - spojitý nosník (popř. s převislými konci) - kloubový nosník - prostý nosník - spojitý nosník (popř. s převislými konci) - rámová příčel Konstrukční řešení - válcovaný nosník - svařovaný nosník - prolamovaný nosník - tenkostěnný průřez - svařovaný nosník - příhradový nosník - rámový nosník (Vierendel) Nosné konstrukce III 20

21 Detailní řešení Stropnice a) plnostěnné, b) prolamovaný nosník, c) tenkostěnné průřezy, d) příhradové nosníky Nosné konstrukce III 21

22 Vzájemná poloha Vzájemná poloha stropnice a průvlaku a) stropnice průběžná, b) dělená polozapuštěná, c) v jedné úrovni, d) snížená Nosné konstrukce III 22

23 Detail kloubového spojení zdroj: Nosné konstrukce III 23

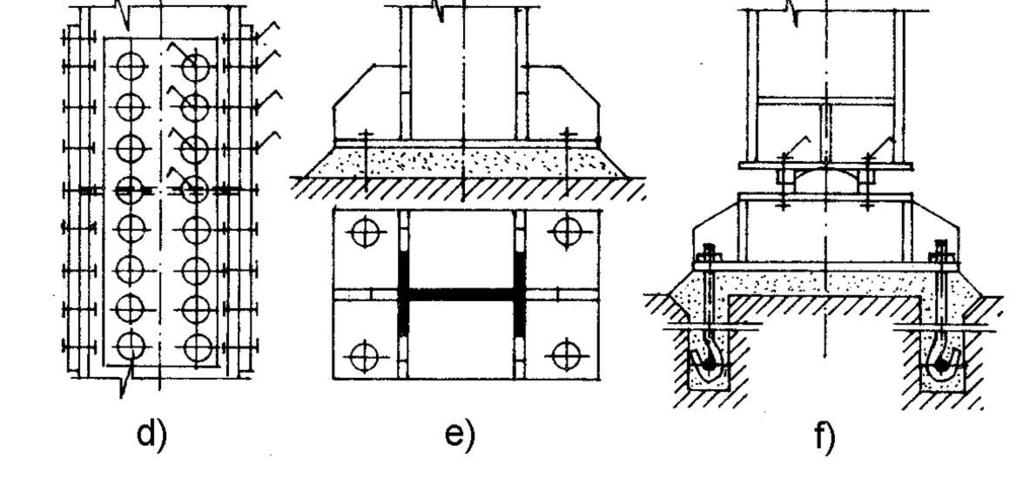

24 Příčné vazby průvlaky a sloupy Připojení průběžného průvlaku na zdvojený Detaily sloupů a), b) kloubové připojení průvlaků na sloup, c) kontaktní styk sloupu, d) styk taženého sloupu, e), f) kloubové patky Nosné konstrukce III 24

25 Příčné vazby rámy Rámové rohy a) montážní styk příčle mimo rámový roh, b) šroubovaný styk rohu Nosné konstrukce III 25

26 Detail rámového rohu Tuhé připojení průvlaku ke sloupu zdroj: Nosné konstrukce III 26
