1 VYSOKÁ ŠKOLA BÁŇSKÁ TECHNICKÁ UNIVERZITA OSTRAVA HORNICKO-GEOLOGICKÁ FAKULTA Institut environmentálního inženýrství NAKLÁDÁNÍ S DEŠŤOVÝMI A SPLAŠKOVÝMI VODAMI VE VÝROBNÍM AREÁLU, K.Ú. KUNOVICE THE PROPOSAL OF MANAGEMENT OF RAINWATER AND SEWERAGE IN THE KUNOVICE PRODUCTION FACILITY BAKALÁŘSKÁ PRÁCE Autor: Vedoucí bakalářské práce: Simona Haráková doc. Ing. Vojtěch Václavík, Ph.D. Ostrava 2019

2

3

4 Prohlášení - Celou bakalářskou práci včetně příloh, jsem vypracovala samostatně a uvedla jsem všechny použité podklady a literaturu. - Byla jsem seznámena s tím, že na moji bakalářskou práci se plně vztahuje zákon č. 121/2000 Sb. autorský zákon, zejména 35 využití díla v rámci občanských a náboženských obřadů, v rámci školních představení a využití díla školního a 60 školní dílo. - Beru na vědomí, že Vysoká škola báňská Technická univerzita Ostrava (dále jen VŠB- TUO) má právo nevýdělečně, ke své vnitřní potřebě bakalářskou práci užít ( 35 odst. 3). - Souhlasím s tím, že jeden výtisk bakalářské práce bude uložen v Ústřední knihovna VŠB- TUO k prezenčnímu nahlédnutí a jeden výtisk bude uložen u vedoucího bakalářské práce. Souhlasím s tím, že údaje o bakalářské práci, obsažené v Záznamu o závěrečné práci, umístěném v příloze mé bakalářské práce, budou zveřejněny v informačním systému VŠB- TUO. - Souhlasím s tím, že bakalářská práce je licencována pod Creative Commons Attribution- NonCommercial-ShareAlike 3.0 Unported licencí. Pro zobrazení kopie této licence, je možno navštívit ://creativecommons.org/licenses/by-nc-sa/3.0/ - Bylo sjednáno, že s VŠB- TUO, v případě zájmu z její strany, uzavřu licenční smlouvu s oprávněním užít dílo v rozsahu 12 odst. 4 autorského zákona. - Bylo sjednáno, že užít své dílo bakalářskou práci nebo licenci k jejímu užití mohu poskytnout jen se souhlasem VŠB-TU, která je oprávněna v takovém případě ode mne požadovat přiměřený příspěvek na úhradu nákladů, které byly VŠB-TUO na vytvoření díla vynaloženy (až do jejich skutečné výše). V Ostravě dne 30. dubna Simona Haráková

5 Místopřísežné prohlášení studenta Prohlašuji, že jsem celou bakalářskou práci včetně příloh vypracovala samostatně pod vedením vedoucího bakalářské práce a uvedla jsem všechny podklady a použitou literaturu. V Ostravě dne 30. dubna Simona Haráková

6 Poděkování Tímto bych chtěla poděkovat svému vedoucímu bakalářské práce panu doc. Ing.Vojtěchu Václavíkovi, Ph.D., za věnovaný čas a pomoc při zpracování této bakalářské práce. Dále chci poděkovat panu Petru Spurnému za poskytnutí situace s výškovým zaměřením, správcům inženýrských sítí za poskytnuté podklady stávajících vedení, paní Martině Pantůčkové za pomoc při vypracování rozpočtu v rozpočtovém programu Build Power RTS a.s., Brno a firmě ZlínGeo za poskytnutí hydrogeologického posudku.

7 ANOTACE Bakalářská práce se zabývá řešením likvidace dešťových a splaškových vod pro dostavbu výrobního areálu firmy Poppe + Potthoff s.r.o. v Kunovicích. Práce je rozdělena na dvě části, část teoretickou a část praktickou. V části teoretické je popsána zájmová oblast, legislativa, technické řešení výstavby kanalizace. Praktická část řeší retenci a odvádění dešťových vod, přečištění splaškových vod a jejich přečerpávání do vodního toku řeky Olšavy. Vlastní návrh nakládání s dešťovými a splaškovými vodami ve výrobním areálu v katastrálním území Kunovice je podložen výkresovou dokumentací, která je tvořena: výkresem situace, podélnými profily, detaily retence, Odlučovače lehkých kapalin, výpočty a rozpočtem stavby. Klíčová slova: Splaškové vody, Dešťové vody, Čistírna odpadních vod, Ekvivalentní obyvatel, Kanalizační šachta, Retence, Odlučovač ropných látek, Recipient. SUMMARY The thesis deals with solutin for the proposal of management of rainwater and sewerage in the Kunovice production facility company Poppe + Potthoff s.r.o. The work is divided into two parts, part theoretical and part practical. In the theoretical part is described by field of interest, legislation, technical solution of construction of the drains. The practical part of of the fixes adresses the retention of rainwater, purification of sewage waters and their transfer to the flow of the river Olšava. Own design the proposal of management of rainwater and sewerage in the Kunovice production facility is supported by drawing documentation situation, longitudinal profiles, details retention, light liquid separator and calculations of construction. Key words: Sewagewater, Rainwater, Cleaner of the sewagewater, Equivalent inhabitant, Sewer shaft, Retention, Llight liquid separator.

8 ÚVOD POPIS SOUČASNÉHO STAVU Seznam vstupních podkladů Rozsah řešeného území Hydrologické poměry SPECIFIKACE PROBLÉMU TECHNICKÉ A LEGISLATIVNÍ PODKLADY Legislativní řešení /2001 Sb. Vodní zákon ČSN Vsakovací zařízení srážkový vod ČSN Stokové sítě a kanalizační přípojky ČSN EN 1610 Provádění stok a kanalizačních přípojek a jejich zkoušení ČSN Odvádění a čištění odpadních vod s obsahem ropných látek ČSN EN Odlučovače lehkých kapalin, Část 1: zásady pro navrhování, provádění a zkoušení, označování a řízení jakosti ČSN EN Odlučovače lehkých kapalin, Část 2: Volba jmenovité velikosti, instalace, provoz a údržba ČSN EN Čistírny odpadních vod Část 11: Všeobecné návrhové údaje Nařízení vlády č. 401/2015 Sb. Nařízení vlády o ukazatelích a hodnotách přípustného znečištění povrchových vod a odpadních vod, náležitostech povolení k vypouštění odpadních vod do vod povrchových a do kanalizací a o citlivých oblastech ČSN Hospodaření se srážkovými vodami Technické řešení Likvidace dešťových vod Návrh velikosti vsakovacího zařízení Zásady projektování vsakovacích zařízení... 16

9 3.2.4 Výstavba vsakovacích zařízení Provoz vsakovacích zařízení Čištění odpadních vod s obsahem ropných látek Čištění splaškových vod do 50 EO Bezodtoková jímka Septik se zemním filtrem popř. kořenová ČOV Domovní ČOV Funkce mechanicko-biologické domovní ČOV Povolování ČOV ZPRACOVÁNÍ VLASTNÍHO NÁVRHU NAKLÁDÁNÍ S DEŠŤOVÝMI VODAMI Popis stávající dešťové kanalizace Kanalizace dešťová bez obsahu ropných látek Retenční objekt Dešťová kanalizace s obsahem ropných látek ZPRACOVÁNÍ VLASTNÍHO NÁVRHU NAKLÁDÁNÍ SE SPLAŠKOVÝMI VODAMI Návrh ČOV Typ ČOV Posouzení kapacity stávajícího potrubí Hydrotechnický výpočet ČOV ODHAD EKONOMICKÝCH NÁKLADŮ ZÁVĚR SEZNAM POUŽITÉ LITERATURY SEZNAM OBRÁZKŮ SEZNAM TABULEK SEZNAM PŘÍLOH... 54

10 ÚVOD Bakalářská práce je věnována řešení likvidaci dešťových a splaškových pro dostavbu výrobního areálu společnosti POPPE +POTTHOFF s.r.o. v k.ú. Kunovice. Bakalářská práce je složena z části teoretické a části praktické. Teoretická část obsahuje seznam vstupních podkladů, rozsah řešeného území, dosavadní zastavitelnost, popis území a hydrologickou situaci, specifikaci problému, dále legislativní řešení, podle kterého je řešena část praktická část. Praktická část bakalářské práce zahrnuje popis návrhu dešťové kanalizace, která se skládá z dešťových vod ze střech a z dešťových vod ze zpevněných ploch, přečištění dešťových s obsahem ropných látek, retenci, svedení do stávají akumulační nádoby a přečerpávání. Svedení splaškových vod do nové ČOV a přečerpávání do stávající retenční nádoby. Zpracovaná výkresová část projektu je navržena v programu AutoCAD Na závěr bakalářské práce je uveden rozpočet celého projektu, rozdělený do několika částí

11 1 POPIS SOUČASNÉHO STAVU 1.1 Seznam vstupních podkladů Jako vstupní podklad byla použita projektová dokumentace objektů původní haly z roku 2003, poskytnutá investorem v tištěné podobě a označená jako skutečné provedení stavby. Dále byly použity mapové podklady, volně přístupné na webových stránkách města Uherské Hradiště, jedná se především o mapy územního plánování, záplavových území, natura 2000, mapa zvláště chráněných území. Při návrhu je vycházeno z inženýrsko-geologického posouzení staveniště a měření objemové aktivity radonu v půdním vzduchu, zpracované firmou ZlínGEO v listopadu Dále bylo provedeno výškové a polohopisné zaměření areálu a objektů investora. Při zpracování dokumentace bylo vycházeno z prostorových, provozních a kapacitních požadavků investora. 1.2 Rozsah řešeného území Řešený areál investora se nachází mimo zastavěnou oblast města Kunovice, na západním okraji jeho správního celku, v plochách průmyslových a ostatní výroby, v blízkosti letiště Kunovice. V severozápadním rohu areálu se již nachází stávající výrobní hala, s technickou a dopravní infrastrukturou, na kterou budou nové objekty navazovat. Podél severní hranice probíhá místní komunikace ulice na Záhonech, za kterou protéká řeka Olšava. Podél východní hranice areálu se nachází parkoviště společnosti Aicraft Industries, a.s. Na jižní hranici sousedí areál stavebníka s výrobními areály společnosti Aircraft Industries, a.s. a KOVOKON Popovice s.r.o. Na východní hranici areálu stavebníka se nachází parcely a fotovoltaická elektrárna ve vlastnictví KOVOKON Popovice s.r.o [1]

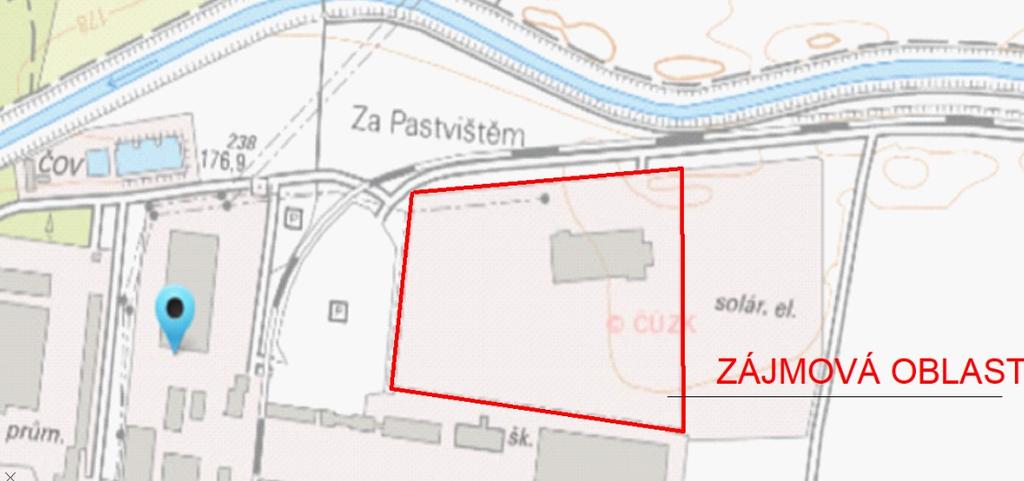

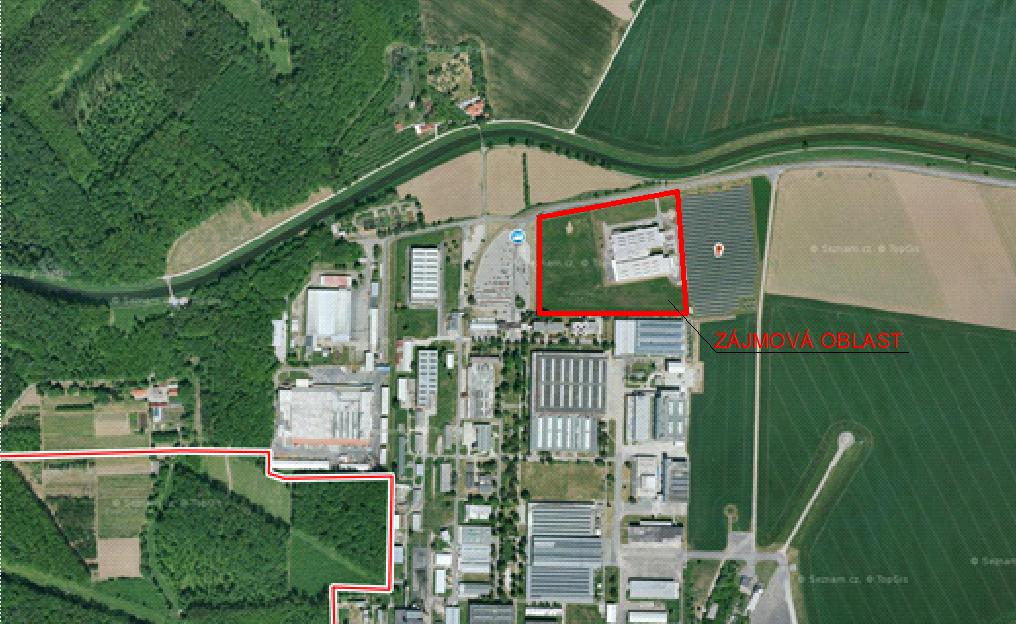

12 Obr. 1: Letecká mapa města [2] 1.3 Hydrologické poměry Zájmová lokalita leží podél řeky Olšavy, která je levostranným přítokem řeky Moravy. Délka toku je 44,9 km. Průměrný průtok korytem řeky v Uherském Brodě je 2,14 m3/h, číslo hydrologického pořadí je [3]. Obr. 2: Vodohospodářská mapa [4] Dešťové vody dopadající na stávající zastřešení objektů a zpevněné plochy areálu stavebníka, jsou odváděny vnitroareálovou dešťovou kanalizací do retenční nádrže, umístěné v areálu stavebníka. Dešťové vody jsou dále výtlakovou kanalizací odváděny do řeky Olšavy

13 2 SPECIFIKACE PROBLÉMU Projekt řeší likvidaci odpadních vod z přístavby výrobního areálu v Kunovicích. V areálu je nyní stávající ČOV-AS Variocomp 50 pro stávajících 100 zaměstnanců, splaškové vody jsou gravitačně svedené do přečerpací stanice, která vody čerpá do stávající ČOV, přečištěné vody pak gravitačně vedou do stávající retenční nádoby. Stávající potrubí splaškové kanalizace je ve stávající retenční nádobě ukončené koncovou zpětnou klapkou. Dešťové vody ze stávajících střech jsou nyní svedené do stávající retenční nádoby o objemu 65 m 3. Areálová dešťová kanalizace je nyní bez odlučovače ropných látek. Veškeré odpadní vody jsou ze stávající retenční nádoby o objemu 65 m 3 přečerpávány do řeky Olšavy. Přístavbou výrobního areálu vzniknou pracovní místa pro nových 100 zaměstnanců. Nová plocha střechy přístavby je 4800 m 2. Kolem nové přístavby bude vybudovaná nová asfaltová komunikace a parkoviště pro zaměstnance o celkové ploše 2000 m 2. Je tedy nutno vyřešit čištění splaškových vod pro přístavbu, dešťové vody ze zpevněných ploch zbavit ropných látek a vyřešit retenci dešťových vod z nových střech tak aby nedošlo v případě přívalového deště k vyplavení výrobního areálu. Vsakovaní dle zpracovaného hydrogeologického posudku není možné z důvodu výskytu jílů, hladina podzemní vody je v hloubce cca 3metry pod terénem

14 3 TECHNICKÉ A LEGISLATIVNÍ PODKLADY 3.1 Legislativní řešení Legislativní řešení se opírá o zákony, normy a nařízení platné v České republice /2001 Sb. Vodní zákon Vodní zákon ve svých 137 paragrafech podrobně popisuje podmínky vedoucí k ochraně povrchových a podzemních vod, hospodaření s vodními zdroji, zvyšování a nebo udržení jakosti vod, snižování negativních účinků povodní a sucha a bezpečnost vodních děl. Dále řeší právní povahu vod v přírodním prostředí, které je pro jejich neustálý oběh, neovladatelnost a neuchopitelnost v přírodním prostředí není předmětem vlastnického práva. Stanou se předmětem vlastnictví až po jejich odebráním z přírodního prostředí. Vodní zákon definuje odpadní vody jako vody, které byly použité v obytných, průmyslových, zemědělských, zdravotních a jiných stavbách, zařízeních nebo dopravních prostředcích. Jedná se o odpadní vody, které mají po použití jinou chemickou, fyzikální nebo biologickou jakost a tím mohou ohrozit jakost povrchových nebo podzemních vod. Vodní zákon uděluje osobám vypouštějící odpadní vody do vod povrchových a podpovrchových, povinnost zajistit jejich zneškodnění v souladu s podmínkami stanovenými v povolení k jejich vypouštění. Při stanovení těchto podmínek je přihlíženo k nejlepším dostupným technologiím v oblasti zneškodňování odpadních vod tj. nejúčinnější a nejpokročilejší stupeň vývoje použité technologie [5] ČSN Vsakovací zařízení srážkový vod Norma popisuje rozsah a způsoby provádění geologického průzkumu pro vsakování srážkových povrchových vod. Stanovuje omezující podmínky pro vsakování srážkových povrchových vod. Norma přináší základní přehled v současnosti používaných povrchových a podzemních vsakovacích zařízení. Norma uvádí postup a příklady výpočtů retenčních objemů vsakovacích zařízení, zabývá se mírou bezpečnosti proti přeplnění vsakovacích zařízení a přetékání srážkových vod na povrch. Do normy jsou přiloženy aktualizované tabulky návrhových úhrnů srážek v České republice [6]

15 3.1.3 ČSN Stokové sítě a kanalizační přípojky Tato norma stanoví podmínky pro navrhování, posuzování, provádění a sanaci gravitačních stokových sítí a kanalizačních přípojek, včetně objektů na nich, v souladu s ČSN EN 752 a ČSN EN 1610, s platností pro města, obce, sídliště, rozptýlenou zástavbu, dopravní stavby a jiné lidskou stavební činností dotčené lokality. Pro tlakovou a podtlakovou stokovou síť neplatí norma všeobecně, ale jen v uvedených jednotlivých ustanoveních v souladu s ČSN EN 1671 (Venkovní tlakové systémy stokových sítí) a ČSN EN 1091 (Venkovní podtlakové systémy stokových sítí) [7][8] ČSN EN 1610 Provádění stok a kanalizačních přípojek a jejich zkoušení Tato evropská norma je určena pro výstavbu (ukládání) a zkoušení stok a kanalizačních potrubí, které jsou obvykle ukládány v zemi a provozovány s gravitačním průtokem s přetlakem až do 0,5 kpa. Stavební provedení potrubí, které je provozováno pod tlakem, je rovněž předmětem této evropské normy, popř. společně s EN 805 (např. pro zkoušení). Tuto evropskou normu lze použít pro stoky a kanalizační potrubí ukládané v rýhách, v násypech nebo nad zemí. Pro bezvýkopovou technologii se používá EN 12889[9] ČSN Odvádění a čištění odpadních vod s obsahem ropných látek Norma platí pro čištění odpadních vod s obsahem ropných látek, přítomných ve formě volně vzplývatelné, dispergované anebo usaditelné. Norma neplatí pro čištění odpadních vod z těžby a rafinerií ropy a odpadních vod s obsahem stabilizovaných emulzí. Z normy vyjímáme kap. 6 Technologické postupy čištění. Z této kapitoly uvádíme nadpisy článků, které stojí za pozornost. Jsou to čl.: 6.1 Mechanické čištění odpadních vod; 6.2 Dočištění odpadních vod; Chemické čištění; Filtrace; Sorpce; Flotace; Biologické čištění. Dále stojí za pozornost kap. 7 Požadavky na zařízení čistírny, kap. 8 Odpadové hospodářství, kap. 9 Provozování čistírny a konečně kap. 10 Bezpečnost a hygiena práce. Tato (poslední) kapitola má 13 článků a zabývá se také některými hygienickými a zdravotnickými otázkami (např. lékárničkou první pomoci, větráním

16 objektů, zajištěním hygienických zařízení a přívodu pitné vody apod.) ČSN byla vydána v únoru Nahradila ČSN z [10] ČSN EN Odlučovače lehkých kapalin, Část 1: zásady pro navrhování, provádění a zkoušení, označování a řízení jakosti Norma řeší odlučovače lehkých kapalin různých jmenovitých velikostí vyráběné z betonu, kovových a plastických materiálů pro odlučování lehkých kapalin z odpadních vod gravitací anebo shlukováním. Stanovení požadavků a odpovídajících zkušebních metod [11] ČSN EN Odlučovače lehkých kapalin, Část 2: Volba jmenovité velikosti, instalace, provoz a údržba. Norma řeší návrh jmenovité velikosti OLK, instalaci, provoz a údržbu [12] ČSN EN Čistírny odpadních vod Část 11: Všeobecné návrhové údaje Norma uvádí údaje, které jsou nezbytné pro navrhování, projektování, nabídkovou soutěž, garantování účinnosti, výstavbu, uvádění do provozu a kontrolu souladu s předpisy pro čistírny odpadních vod nebo jejich části [13] Nařízení vlády č. 401/2015 Sb. Nařízení vlády o ukazatelích a hodnotách přípustného znečištění povrchových vod a odpadních vod, náležitostech povolení k vypouštění odpadních vod do vod povrchových a do kanalizací a o citlivých oblastech. Nařízení řeše parametry přečištěných odpadních vod které jsou vypouštěné do vod povrchových [14] ČSN Hospodaření se srážkovými vodami Tato norma navazuje na ČSN EN [15]

17 3.2 Technické řešení Tato část bakalářské práci řeší likvidaci odpadních vzniklých v areálu. Jedná se o dešťové vody ze střech, dešťové vody ze zpevněných ploch a s obsahem ropných látek. Splaškové vody, kterou vzniknou v nových provozech, budou svedené stávajícím potrubím do stávající přečerpávací stanice, ze které budou přečerpávány do 2 ČOV-stávající a nové. Veškeré vody pak budou přečerpávány do řeky Olše Likvidace dešťových vod V dnešní době je povinnou součástí každé novostavby ať už rodinného domu nebo výrobního areálu hospodaření s dešťovými vodami. Stavební úřady požadují řešení nakládání se srážkovou vodou. Tento požadavek je motivován především nutnosti zpomalit odtok dešťové vody ze střech, zpevněných ploch do vodních toků. U vsakovacích objektu se zpravidla jedná o vsakování vod do vod podzemních. Jedna z možností, kterou naše legislativa povoluje a je upřednostňována je vsakování srážkových vod na pozemku stavebníka. Vsakování je nejjednodušší řešení likvidace dešťových vod. Pro tento návrh musí řešená lokalita splňovat dostatečnou propustnost zemin, hladina podzemní vody musí být minimálně 1 m pod dnem vsakovacího zařízení a dále je nutno respektovat vzdálenost od sklepních prostor a stromů. Vsakovací zařízení lze navrhnout jen za určité podmínky a to kladného hydrogeologického posudku. V každém hydrogeologickém posudku je řešena skladba zemin a jejich propustnost. Dále hloubka podzemní vody a variantní řešení vsakovacího objektu. Pro majitele areálů s velkými střechami a zpevněnými plochami bývá využití dešťových vod motivováno úsporou za odvod dešťových vod do jednotné kanalizace, které je zpoplatněno [6] [15]. Současné právní předpisy, zejména vyhláška č. 268/2009 Sb. a vyhláška č. 269/2009 Sb., upřednostňují řešit odvádění srážkových vod přednostně vsakováním. Odvádění srážkových vod se řeší přednostně vsakováním. Pokud není vsakování možné, řeší se odvádění srážkových vod: do povrchových vod s regulovaným odtokem, a pokud to není možné, do jednotné kanalizace s regulovaným odtokem

18 Podkladem pro návrh vsakovacího zařízení jsou: hydrogeologický posudek pro vsakování; znalost kvality srážkových povrchových vod (podle ploch, ze kterých odtékají). Hydrogeologický posudek musí obsahovat stanovení koeficientu vsaku; posouzení vhodnosti vsakování z hlediska ochrany stávajících i plánovaných jímacích zdrojů, obecné ochrany podzemních vod, potenciálních svahových deformací, ohrožení okolních stavebních objektů, střetů s dalšími zájmy chráněnými zvláštními předpisy; závěr se zhodnocením vhodnosti vsakování z hydrogeologického hlediska, doporučení vhodného typu vsakovacího zařízení, doporučení pro provedení a umístění vsakovacího zařízení, s přihlédnutím ke sklonu terénu a vhodnosti vsakování. Podle ploch, ze kterých jsou dešťové vody odváděné se dělí na: přípustné, které je možné vsakovat bez předčištění (např. ze zelených ploch, ze střech, málo frekventovaných komunikací a parkovišť pro motorová vozidla do 3,5 t); podmínečně přípustné, které je nutné před vsakováním předčistit (např. z veřejných komunikací pro motorová vozidla, frekventovaných parkovišť motorových vozidel do 3,5 t a autobusů, komunikací v průmyslových a zemědělských areálech); nepřípustné, které je možné vsakovat jen výjimečně po úpravě (např. z parkovišť nákladních aut, ploch opraven vozidel, šrotišť, ploch skládek). Předčištění srážkových povrchových vod Pro zachycení a čištění srážkových vod z odvodňovaných ploch je možné využít následující způsoby: zachycení hrubých nečistot na česlích; oddělení pevných látek sedimentací;

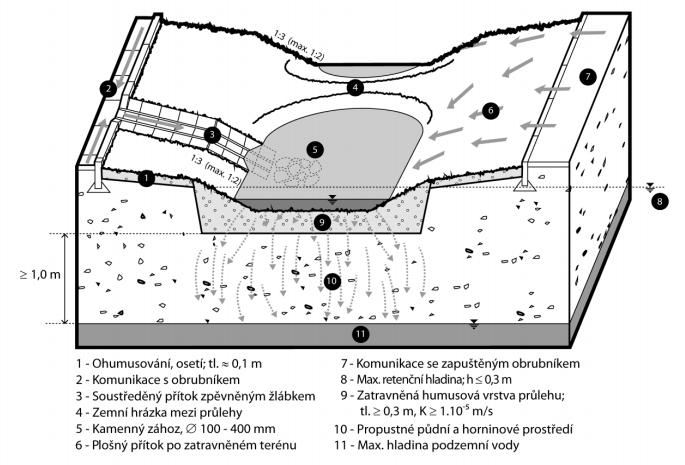

19 oddělení látek rozdílné hustoty pomocí gravitačních odlučovačů (např. odlučovačů lehkých kapalin); filtrace vody přes vhodný filtrační materiál; Při návrhu vsakovacích zařízení je nutné prověřit a dodržet: vzdálenost od budov a hranic pozemků; vzdálenost od studní; vzdálenost dna vsakovacího zařízení od hladiny podzemní vody (min. 1 m); bezpečnost podzemních objektů proti vyplavení vztlakem. V praxi se používají různé vsakovací prvky ať už povrchové: mělké zatravněné terénní prohlubně-vsakovací rýhy, suché poldry; povrchové zatravněné vsakovací nádrže a příkopy [15]. Obr. 3: Řez průlehem [16]

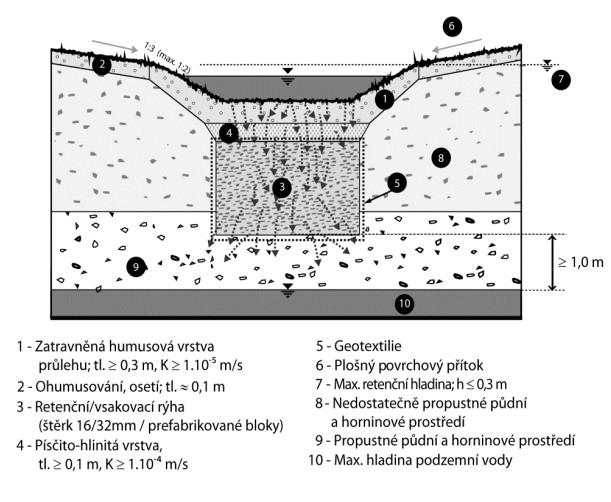

20 Obr. 4: Řez průlehu se vsakovací rýhou [16] Vsakovací zařízení podzemní: podzemní prostory vyplněné kamenivem a doplněné o drenážní potrubí; podzemní prostory vyplněné plastovými bloky; tunelové systémy (podzemní vsakovací tunely); vsakovací šachty

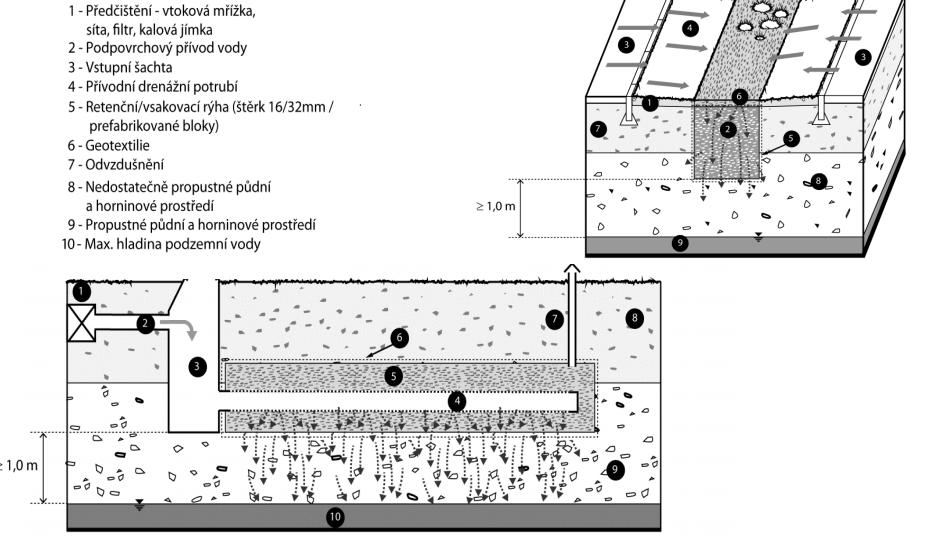

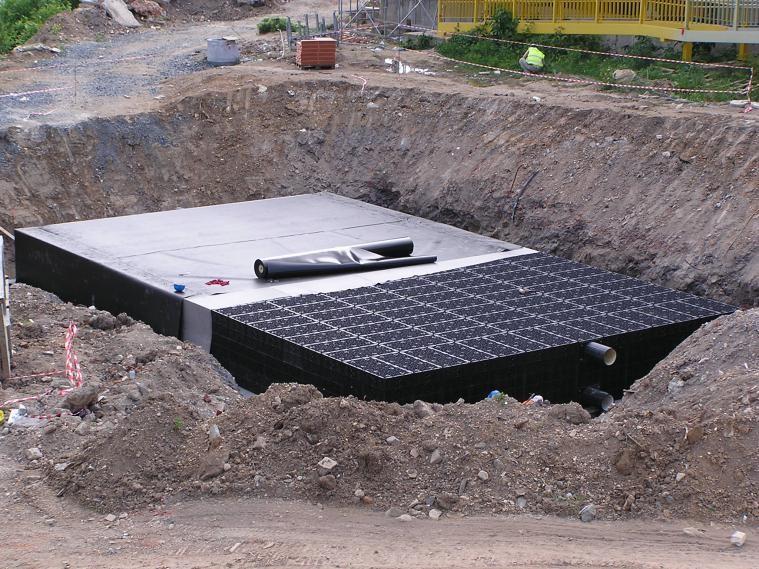

21 Obr. 5: Řezy vsakovací rýhou [16] Obr. 6: Uložení retenčního objektu [17]

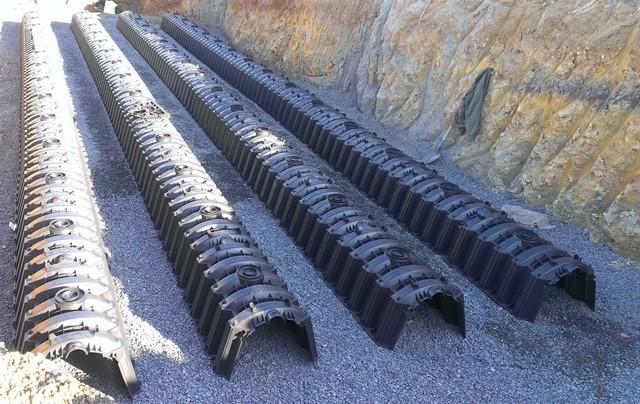

22 Obr. 7: Uložení vsakovacích tunelů [18] Návrh velikosti vsakovacího zařízení Návrh zařízení pro vsakování dešťových vod se řídí ČSN , při dimenzování je důležité určit zejména retenční objem a dobu vyprázdnění doporučuje se maximálně 72 hodin [15]. Vypočet redukované plochy Odvodňovaná plocha A je vynásobena součinitelem odtoku ψ. A red = Σ Ai ψ (1) Ai půdorysný průmět odvodňované plochy v m 2 Ψ součinitel odtoku srážkových vod pro odvodňovanou plochu určitého druhu, viz tabulka č. 1 ČSN Stanovení úhrnu srážek Stanovení množství dešťových vod se navrhne podle umístění řešené lokality k nejbližší srážkoměrné stanici dle mapky

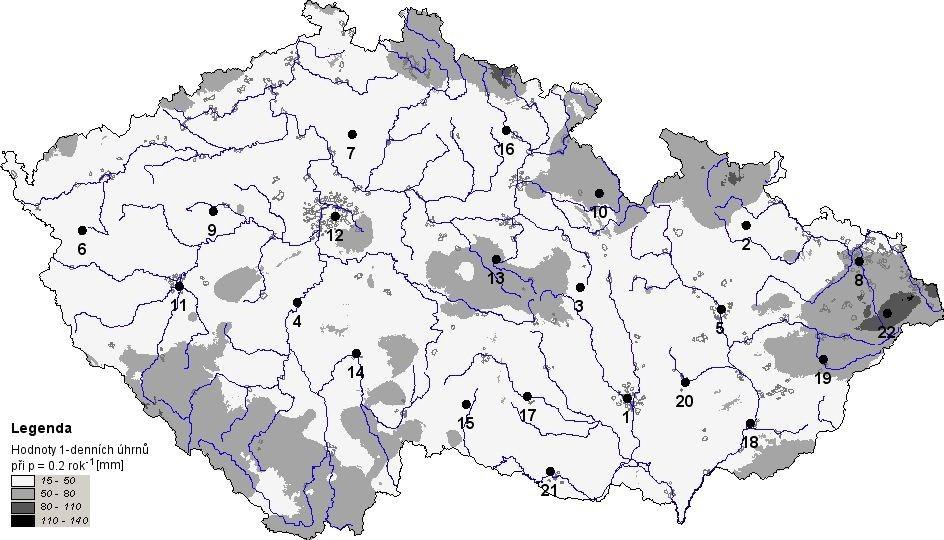

23 Obr. 8: Mapa srážkoměrných stanic [6] Stanovení koeficientu vsaku Tato hodnota je dána hydrogeologickým posudkem řešeného území. Stanovení vsakovací plochy Nejprve je třeba vypočítat půdorysnou plochu vsakovacího zařízení Aobj. Orientačně se počítá s hodnotou 0,1-0,3 odvodňované plochy. Avsak = ( O.hvz)/2 +Aobj (2) Avsak vsakovací plocha Aobj plocha vsakovacího zařízení O obvod propustných stěn vsakovacího zařízení hvz výška propustných stěn Retenční objem vsakovacího zařízení Přítok do vsakovacího zařízení je vždy rychlejší než odtok, proto je nutné určit retenční objem vsakovacího zařízení Vvz = hd/1000 (Ared+Avz) 1/f kv.avsak tc 60 (3)

24 kde hd je úhrn srážek [mm] dané periodicity a doby trvání Ared redukovaný půdorysný průmět odvodňované plochy [m 2 ] Avsak plocha propustného dna vsakovacího zařízení [m 2 ] (zjednodušeně) Avz plocha hladiny vsakovacího zařízení [m 2 ] (uvažuje se jen u povrchových vsakovacích zařízení) f součinitel bezpečnosti vsaku (f 2) kv koeficient vsaku [m/s] uvedený ve výstupech geologického průzkumu tc doba trvání srážky [min] dané periodicity Pokud jsou vsakovací zařízení vyplněná štěrkem nebo plastovými bloky je retenční objem vsakovacího zařízení objemem pórů nebo retenčního prostoru v blocích. Celkový objem vsakovacího zařízení W [m 3 ] se pak určí podle vztahu: Kde: W= Vvz/m (4) Vvz je retenční objem vsakovacího zařízení m pórovitost nebo retenční schopnost vsakovacího zařízení. Pórovitost hrubého písku nebo štěrku (zrnitosti 2 mm až 20 mm) m = 0,3. Retenční schopnost vsakovacího zařízení sestaveného z prefabrikovaných bloků stanoví jejich výrobce [6]. Retenční objem vsakovacího zařízení Doba vyprázdnění vsakovacího objektu Tpr v sekundách je dána vztahem Tpr= Vvz/Qvsak (5) Avz největší vypočtený retenční objem, m 3 Qvsak vsakovaný odtok, m 3.s -1 Doba vyprázdnění vsakovacího zařízení by neměla překročit 72 hodin

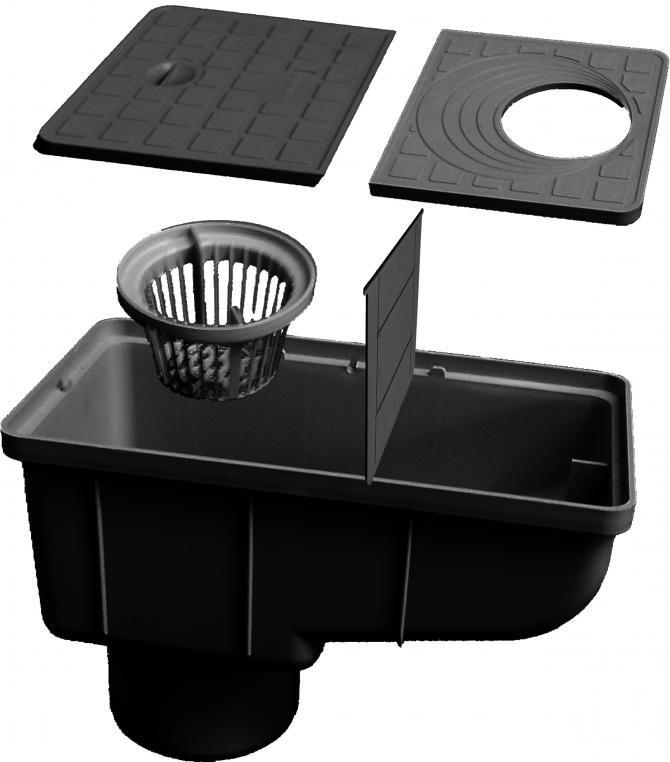

25 3.2.3 Zásady projektování vsakovacích zařízení Při projektování vsakovacího objektu je třeba respektovat požadavky výrobce zařízení nebo jeho částí. Povrchové vsakovací zařízení musí být navrženo tak, aby se mohlo snadno udržovat a byl umožněn únik živočichů. Maximální hloubka vody v povrchovém vsakovacím zařízení by neměla překročit 500 mm. Pokud je hloubka vody větší, musí být zajištěna dostatečná ochrana před utonutím. Komunikace musí být situovány výše než sousední volné plochy, aby byl umožněn odtok srážkové vody do těchto volných ploch. Podzemní vsakovací zařízení by mělo být navrženo s lapačem splavenin a filtračním zařízením [15]. Obr. 9: Lapač střešních splavenin [17]

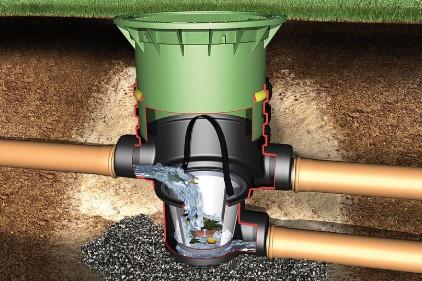

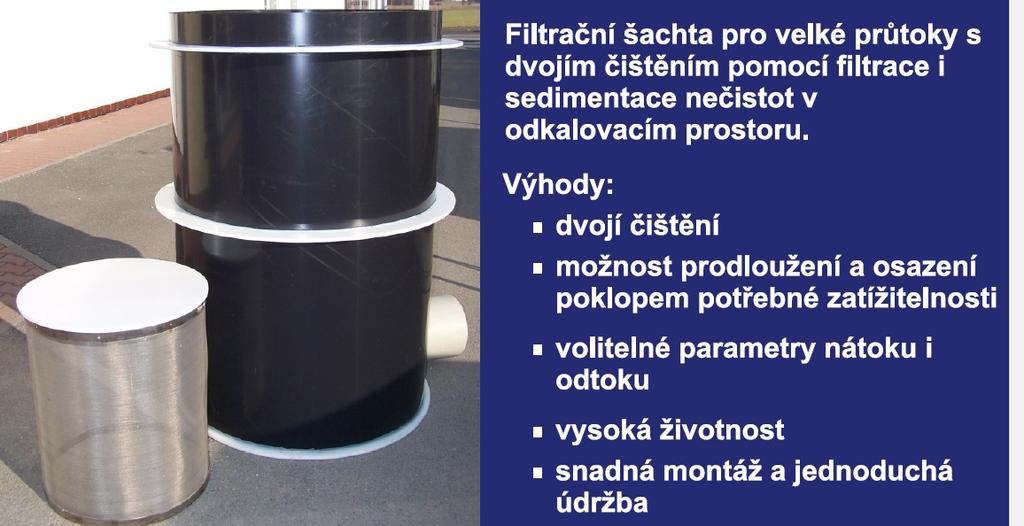

26 Obr. 10: Řez filtrační šachtou DN 400 [19] Výstavba vsakovacích zařízení Při výstavbě vsakovacího zařízení je třeba respektovat požadavky výrobce na výstavbu zařízení. Při provádění zemních prací nesmí dojít k udusání vsakovací plochy vsakovacího zařízení. Vsakovací zařízení se má zřizovat až po dokončení hrubých terénních úprav nebo se může uvést do provozu až po dokončení stavebních prací, které mohou způsobit zmenšování propustnosti zeminy. Soustředěný přítok srážkové vody (potrubím, žlabem) do povrchového vsakovacího zařízení je třeba upravit tak, aby se zabránilo erozi v jeho okolí. Široká nebo dlouhá povrchová vsakovací zařízení se mají přerušit zemními hrázkami, zvláště v případě svažování terénu. Vsakovací plochy podzemních vsakovacích zařízení by měly být vodorovné. Vsakovací šachty-studny se podle způsobu provedení dělí na kopané a spouštěné. Vsakovací šachta kopaná je vsakovací šachta, jejíž plášť z prefabrikovaných skruží, budují se odspodu v předem vyhloubené šachtě. Vsakovací šachta spouštěná je vsakovací šachta, jejíž plášť budovaný postupně nad terénem se do horninového prostředí spouští za současného těžení materiálu zevnitř šachty [15]

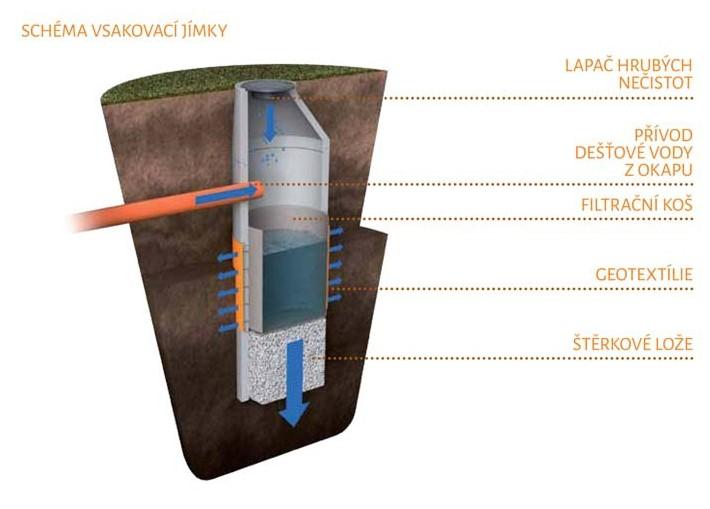

27 Obr. 11: Řez vsakovací studnou [20] Provoz vsakovacích zařízení Pro každé vybudované vsakovací zařízení je nutno vypracovat provozní řad jehož součástí je určení vlastník vsakovacího objektu, který bude po dokončení díla odpovědný za provoz, údržbu a následnou obnovu všech částí vsakovacího zařízení. V provozním řadu je dále stanoven organizační a pracovní postup pro případ ekologické havárie vzniklé v oblasti, ze které přitékají do vsakovacího zařízení srážkové povrchové vody. Kontrola a údržba vsakovacích zařízení se provádí podle tabulky 3. Poškozená vsakovací plocha povrchového vsakovacího zařízení se musí opět osít či osázet zelení. Poškození zabudovaných podzemních vsakovacích zařízení rozrostlým kořenovým systémem stromů se musí zabránit odstraňováním náletových dřevin [15]

28 Tabulka 1: Způsoby údržby vsakovacích zařízení [15] Druh zařízení Způsob údržby Interval údržby Povrchová vsakovací zařízení Podzemní prostor vyplněný štěrkem Vsakovací šachta Podzemní prostor vyplněný bloky nebo tunelový systém Kosení a odstranění pokosené trávy Odstranění listí a jiných nánosů Kontrola vstupních nebo revizních šachet, kontrola odvětrání Čištění usazovací šachty Kontrola stavu vsakovací šachty, jejího odvětrání a potrubí, které je v ní umístěno Výměna štěrkopísku na dně nebo jeho povrchové vrstvy, výměna geotextilie Kontrola stavu vsakovacího prostoru, pokud ji jeho konstrukce umožňuje, kontrola odvětrání Čištění usazovací šachty Odstranění usazenin ze dna vsakovacího prostoru, pokud je to technicky možné Min. 2 x za léto Na podzim nebo podle potřeby 2 x za rok a po každém velkém dešti Po každém velkém dešti, nejméně však 2 x za rok 2 x za rok a po každém velkém dešti Podle potřeby při malém vsakovaném odtoku 2 x za rok a po každém velkém dešti Po každém velkém dešti, nejméně však 2 x za rok Podle potřeby, při malém vsakovaném odtoku 3.3 Čištění odpadních vod s obsahem ropných látek Odlučovače lehkých kapalin OLK, slouží k zachycení například benzínu, nafty, olejů, tj. kapalin s hustotou do 0,95 g/cm 2 z odpadních vod pomocí gravitace, shlukování a sorpce. Takto přečištěné odpadní vody jsou odváděné do veřejné kanalizace, která je napojená na čistírnu odpadních vod. Odvádění takto přečištěných vod lze i do vod povrchových případně do vsaku, ale za předpokladu splnění hydrogeologického posudku [10], [6], [21]. Odlučovače lehkých kapalin se používají při odvádění odpadních vod: z průmyslové výroby, kde vznikají odpadní vody s obsahem lehkých látek, z ploch, na kterých probíhá manipulace s lehkými kapalinami,

29 z ploch na kterých jsou skladovaný materiály ze kterých by mohly uniknout takové látky, z parkovišť, pro osobní i nákladní automobily. Odlučovače LK jsou vyráběny v různých velikostech, liší se od sebe se jmenovitým průtokem a variantách provedení: způsobem odlučování lehkých kapalin (koalescence nebo koalescence + sorpce), provedením nádrže (nádrží) z hlediska konstrukce, tvaru a použitého materiálu způsobem osazení, počtu nádrží, velikostí kalového prostoru. Obr. 12: Koalescenční vestavba s vnějším pláštěm [22] Nádrže odlučovačů se vyrábějí z plastu (PP, PE), nerez oceli nebo betonu. Technologické přepážky, vestavby a ostatní funkční části jsou vyrobeny z plastu (PP, PE) nebo nerez oceli, na vložky koalescenčních filtrů je použita PUR

30 Rozdělení OLK podle konstrukce jejich výhody: Betonové provedení OLK o ucelená technologie osazená v nádrži z vodostavebního betonu o rychlá jednoduchá montáž osazení do výkopu a napojení na kanalizační potrubí o vhodné pro vysoké zatížení o výstupní hodnoty 5 0,1 mg / NEL Ocelové provedení OLK o ucelená technologie osazená v ocelové nádrži o jednoduchá montáž a manipulace o variabilní kalojem o výstupní hodnoty 5 0,1 mg / NEL Pro osazení do uličních vpustí o technologie z nerezové oceli o odolné vůči nepříznivým vlivům, dlouhá životnost o nenáročný provoz a údržba o kompatibilní do všech uličních vpustí DN500 o možné osazení i do stávajících vpustí o výstupní hodnoty 5 0,1 mg / NEL Technologie pro otevřené příkopy o vyvinutá technologie vhodná pro velké průtoky o jednoduchá montáž o nenáročný a ekonomický provoz o cenově dostupné řešení o výstupní hodnoty 5 0,1 mg / NEL Plastové provedení o technologie v plastové nádrži o samonosné, nebo dvouplášťové provedení o alternativa k betonovému provedení o nižší manipulační hmotnost o výstupní hodnoty 5 0,1 mg / NEL [12]

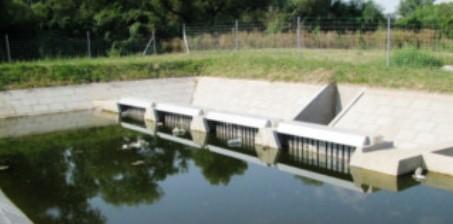

31 Obr. 13: Nadzemní odlučovač ropných látek [23] Obr. 14: Montáž podzemního odlučovače ropných látek [22]

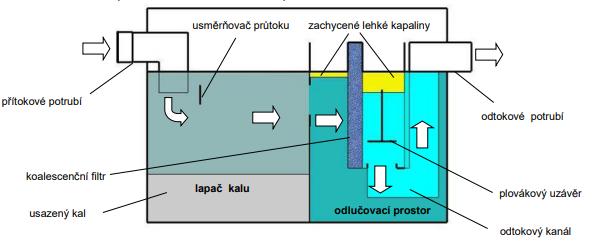

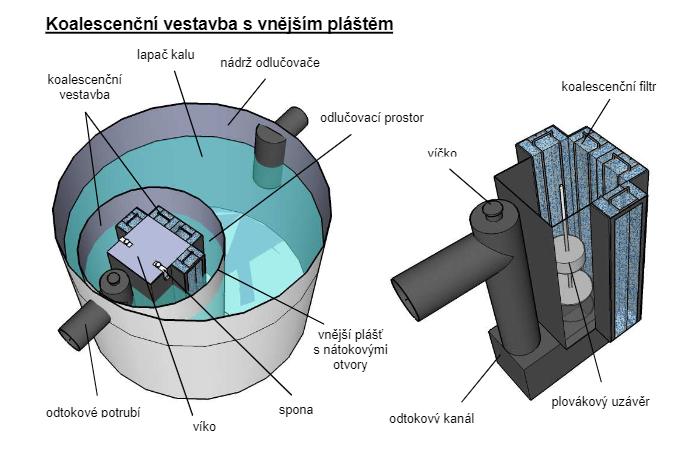

32 Obr. 15: Řez odlučovačem lehkých kapalin [22] Princip funkce OLK-odpadní voda natéká do lapače kalu kde dojde k usazení sedimentujících látek (např. písku, štěrku) u dna ve formě kalu, k zachycení plovoucích nečistot a částečnému odloučení LK. Průtok lapačem kalu je usměrněn pomocí usměrňovače průtoku. Z lapače kalu natéká mechanicky vyčištěná odpadní voda do odlučovacího prostoru. Mezi lapačem kalu a odlučovacím prostorem je u některých variant osazen kalový filtr. V odlučovacím prostoru dojde kombinací gravitačního (před koalescenčním filtrem) a koalescenčně-gravitačního (za koalescenčním filtrem) principu k separaci lehkých kapalin od vody a jejich shromáždění v u hladiny v prostoru pro zachycené lehké kapaliny. Vyčištěná voda potom odtéká odtokovým kanálem do odtokového potrubí. Při dosažení maximální výšky zachycených lehkých kapalin v prostoru za koalescenčním filtrem dojde vlivem rozdílu hustoty vody a lehkých kapalin k automatickému uzavření odtokového kanálu pomocí plovákového uzávěru. Po odčerpání zachycených lehkých kapalin je potom pro další provoz plovákový uzávěr nutné ručně otevřít. Podle jmenovité velikosti a varianty odlučovače může být lapač kalu a odlučovací prostor v jedné společné nebo v několika samostatných nádržích [22]. Jmenovitá velikost odlučovače lehkých kapalin se vypočítá podle vzorce: NS = fd (Qr + fx Qs) (6)

33 kde jednotlivé symboly znamenají: NS Qr Qs fd jmenovitá velikost odlučovače maximální odtok dešťových vod (l/s) maximální odtok ostatních znečištěných vod (l/s) koeficient měrné hmotnosti pro rozhodující lehkou kapalinu dle skladby odlučovacího zařízení pro odlučovače gravitačně koalescenční s předřazeným lapačem kalu (všechny AS TOP) a lehké kapaliny v rozpětí hustoty 0,85 0,95 g/cm 3 fd = 1 Maximální odtok dešťových vod Qr (l/s) se vypočítá ze vzorce: Qr = Ψ i A (7) kde jednotlivé symboly znamenají: i A intenzita návrhového deště (l/s/ha) odvodňovaná plocha (ha) Ψ odtokový koeficient [12] Odlučovače lehkých kapalin dále rozdělujeme: do třídy I konstrukce odlučovače s koalescencí zaručují max. přípustný obsah lehkých kapalin na výstupu do 5 mg/l Odlučovače jsou ve standardním provedení vybaveny dvoustupňovou koalescencí. Oba koalescenční filtry jsou vybaveny speciálními vložkami různé pórovitosti z polyuretanové pěny AS ISP. Jsou snadno vyčistitelné pouhým propráním. do třídy Is koalescenční odlučovač musí být doplněn dočišťovacím stupněm se sorpčním filtrem, tato konstrukce zaručuje max. přípustný obsah lehkých kapalin na výstupu do 0,5 mg/l Tyto odlučovače jsou určeny pro osazení v senzitivních oblastech, v místech s potřebou vyšších účinností a s nižšími výstupními hodnotami. Jedná se o základní typ s koalescencí, rozšířený o prostor, ve kterém je instalována fibroilová kolona. U větších typů je kolona umístěna v samostatné nádrži

34 Kolona má za cíl další snížení obsahu lehkých kapalin, a to sorpcí na povrchu vláken. Je použita geotextilie Fibroil. Výrobcem Fibroilu je Výzkumný ústav textilní v Liberci. Z důvodů časté kontroly a manipulace se sorpční náplní kolony je nutný přístup k celému půdorysu filtru. Odlučovače je tedy vždy nutno navrhnout při osazení do terénu s nutností přístupu k sorpčním filtrům v celém půdorysu [11]. Provoz a údržba Zařízení vyžaduje minimální nároky na údržbu a obsluhu. Tyto činnosti může vykonávat pracovník bez zvláštní kvalifikace, pouze po zaškolení dodavatelskou firmou. Všechny nezbytné informace o údržbě OLK jsou uvedeny v provozním řádu, který je součástí dodávky odlučovače [12]. Stavební osazení a napojení OLK Použití kompaktních odlučovačů lehkých kapalin typu je velmi výhodné z hlediska minimalizace stavebních prací. Pro osazení zařízení se doporučuje uložení jeřábem minimální nosnosti 28 tun. Přesná velikost jeřábu se odvozuje od hmotností nejtěžšího kusu a nutné vzdálenosti k bezpečnému zapatkování jeřábu. Pro uchycení nádrží jsou nutné kleště na skruže. Nádrže se ukládají na dobře zhutněný štěrk nebo jiný pevnější podklad. Pokud podloží neumožňuje kvalitní a trvalé zhutnění, je nutné uložit nádrže na betonovou desku vyztuženou KARI sítěmi a vyrovnávací pískové lůžko. Nádrž se poté zaklopí betonovou zákrytovou deskou na polyuretanovou pěnu a je ihned pojezdná dopravou dle její specifikace (D400). V případě, že je kanalizace uložena hlouběji v zemi, dorovná se rozdíl mezi zákrytovou deskou a terénem betonovými prefabrikovanými skružemi. Standardně jsou odlučovače vybavené nátrubky z hladkého potrubí KG. Pro napojení na jiné potrubí je tedy potřeba mít vhodnou přechodku. Napojovaní odlučovače na výtoku musí být provedeno obzvláště opatrně, protože odtokové potrubí je uvnitř napojeno na technologickou vestavbu a při nešetrném natlačení hrdla na výtokové potrubí může dojít k jejímu poškození [22]

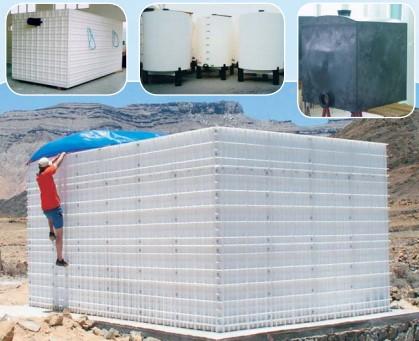

35 3.4 Čištění splaškových vod do 50 EO Splaškové odpadní vody z lokálních zdrojů lze likvidovat několika způsoby: Bezodtoková jímka Jedná se o vodotěsnou bezodtokovou jímku. Stavbu povoluje jen stavební úřad. Jímka je vyvážena na nejbližší městskou ČOV. Vyvážet žumpu na pole nebo jiné pozemky je zakázané. Obr. 16: Bezodtokové jímky, montáž jímky [23] Septik se zemním filtrem popř. kořenová ČOV Septiky bez druhého stupně dočištění se nepovolují. Účinnost jen 30 %

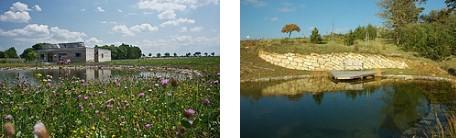

36 Kořenová ČOV je sestava hrubého předčištění např. česle na přítoku, poté odpadní vody natékají do septiku, kde dojde k předčištění odpadních vod a k sedimentaci, k dočištění dochází průtokem kořenovým systémem vodomilných rostlin s rozsáhlým kořenovým balem v uměle vytvořeném vodotěsném tělese mokřadu. Obr. 17: Kořenové čistírny [24] Domovní ČOV Povolují se jako vodní dílo na příslušném vodoprávním úřadě. Odtok je řešen do kanalizace, vsaku nebo vodoteče. Odtok lze řešit i odvádění předčištěných vod do bezodtokové jímky. Jsou určené pro čištění všech odpadních vod z individuálních zdrojů Rodinných domů, rekreačních chalup, hotelů a penzionů, restaurací. ČOV jsou dodávány jako kompletní výrobky včetně poklopů popř. nadstavců. Pracují na principu čištění odpadních vod pomocí aktivované kalu ve vznosu. vzduch nezbytný pro je zajištován membránovým dmýchadlem. Dmýchadlo lze umísti v ČOV, vedle ČOV v šachtě nebo v objektu [25]

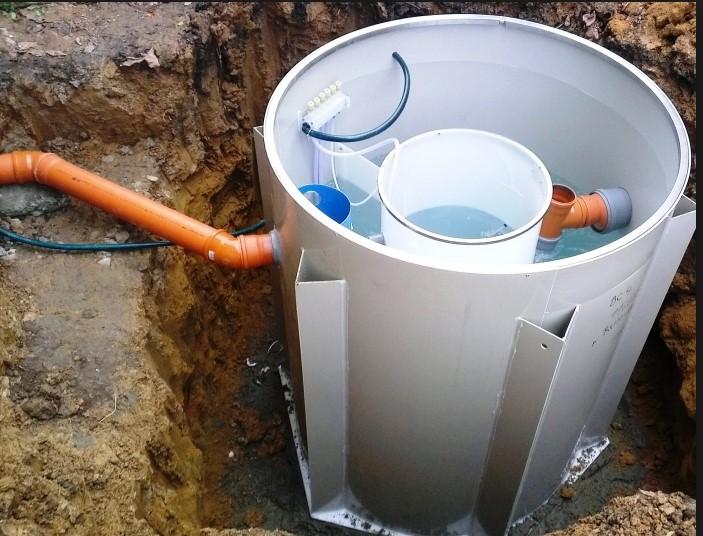

37 Obr. 18: Pohled do domovní čistírny odpadních vod [25] Funkce mechanicko-biologické domovní ČOV Odpadní voda natéká do usazovacího a kalového prostoru, kde je prostou sedimentací zbavena mechanických, plovoucích a usaditelných látek, které jsou dále podrobeny anaerobnímu rozkladu (hydrolýze). Z usazovacího prostoru natéká přepadem mechanicky předčištěná voda do aktivačního prostoru, ve kterém probíhá vlastní proces biologického čištění stykem odpadní vody s aktivovaným kalem a případně biomasou zachycenou na nosiči biomasy. Aktivační prostor je provzdušňován pomocí jemnobublinného provzdušňovače umístěného v jeho spodní části. Směs vody a aktivovaného kalu z aktivačního prostoru je čerpána přečerpávací mamutkou do dosazovacího prostoru, kde dojde usazením k oddělení aktivovaného kalu a vyčištěné vody. Vyčištěná voda je odtokovou mamutkou čerpána do odtokového žlabu, odkud odtéká z čistírny. Usazený aktivovaný kal je hydraulicky recirkulován z dosazovacího prostoru zpět do aktivačního prostoru otvorem v technologické přepážce. Přebytečný aerobně stabilizovaný kal je periodicky pomocí kalové mamutky odčerpáván do usazovacího a kalového prostoru. Akumulační prostor slouží k vyrovnání změn vyvolaných nerovnoměrným nátokem do

38 čistírny v průběhu dne. Do provzdušňovače je přiváděn vzduch z dmychadla. Část vzduchu vystupujícího z provzdušňovače je zachytávána v jímači vzduchu přečerpávací mamutky, slouží pro její pohon a následně pro pohon odtokové a kalové mamutky. V případě krátkodobého omezení přítoku na čistírnu (např. v době dovolené) je vyčištěná voda namísto do odtokového žlabu vracena pomocí odtokové mamutky zpět do usazovacího a kalového prostoru, tj. dochází k cirkulaci vody při omezeném provozu [25]. Obr. 19: Funkční schéma domovní ČOV [25] Povolování ČOV Dle zákona o vodách č. 254/2001 je domovní ČOV vodní dílo, které musí povolit vodoprávní úřad. Z hlediska vodního zákona existují dva způsoby nakládání vypouštění do vod povrchových dle nařízení vlády č. 401/2015 o ukazatelích a hodnotách přípustného znečištění odpadních vod a náležitostech k povolení k vypouštění odpadních vod do vod povrchových a nařízení vlády č. 57/2016 o ukazatelích a hodnotách přípustného znečištění odpadních vod a náležitostech povolení k vypouštění odpadních vod do vod podzemních [6], [14]

39 4 ZPRACOVÁNÍ VLASTNÍHO NÁVRHU NAKLÁDÁNÍ S DEŠŤOVÝMI VODAMI 4.1 Popis stávající dešťové kanalizace Dešťové vody ze stávajících střech jsou svedené do stávající čerpací stanice o objemu 65 m3. Z čerpací stanice je vyveden výtlak PE DN 150 do zklidňovací šachty, ze které vede potrubí PVC DN 300 do řeky Olšavy. Stávající čerpadla -1 x kalové čerpadlo KSB Amarex S pro bezdeštné období a 2x čerpadla KSB Amarex KRT F pro srážkové období. Čerpadla jsou při dešti postupně spínána. Dešťové vody z navržených střech budou nejprve svedené do akumulačního objektu o objemu 162 m 3. Po naplnění objektu budou gravitačně odtékat do dešťové kanalizace, která je napojena na stávající čerpací stanici. Napojení na dešťovou kanalizací bude za ORL. Potrubí gravitační, svedené do akumulační nádoby je navrženo PVC, PP DN 200, 250, 300, 400, tlakové PE 100 D 63x5,8 5m. Po skončení deště bude obsluhou sepnuto navržené čerpadlo KSB AMAREX F s průtokem max. 30 m 3 /h a vody zachycené v retenční nádrži budou přečerpány do stávající čerpací stanice a poté do řeky Olšavy [Výkres č.1]. Retence dešťových vod z navržené střechy je navržena na 20minutový přívalový déšť. Stávající množství přečerpávané vody 3 stávajícími čerpadly AMAREX je v současnosti povolen vodoprávním úřadem 100 m 3 /hod. V případě dlouhého přívalového deště je stávající dešťová kanalizace poddimenzovaná a v místě stávající uliční vpusti u nájezdu na parkoviště voda vytéká touto vpustí a tvoří se velká louže. Vzhledem k tomu že v řešené lokalitě není možné vsakování, dále investor rovněž zamítl i bezpečnostní přepad z retenční nádoby např. do suchého poldru bude se tvořit v místě stávající vpusti častěji kaluž a kaluž bude podstatně větší než nyní. Stávající čerpadla nemají v případě výpadku elektrické energie zálohování. Nutno tedy dořešit ze strany investora

40 4.2 Kanalizace dešťová bez obsahu ropných látek Dešťové vody ze střech budou napojeny na PVC, PP potrubí DN 200,250,300,400 a svedené přímo do navrženého retenčního objektu. Z tohoto zařízení budou dešťové vody gravitačně odtékat do dešťové kanalizace, potrubí bude napojené na šachtu osazenou za OLK. Dešťové vody ze střechy nové haly budou potrubí PP UR 2 DN m, PVC m, PP UR 2 DN m a PP UR 2 DN m svedené přímo do filtrační šachty [Výkres č.2,3]. Retenční objekt je navržen pod novou kolárnou, dešťové vody z kolárny budou přímo napojené na objekt z vrchu. Navržené umístění vyplývá z blízkosti vyvedené všech dešťových svodů z nové haly. Kolárna je navržena jako lehká konstrukce a není tedy problém umístit tento objekt pod podlahu kolárny [Výkres č.6]. Šachty na potrubí jsou navržené plastové Wavin DN 425, 600, 1000 s betonovým poklopem D 400 [Výkres č.9]. Před retenčním objektem jsou navrženy na potrubí dvě filtrační šachty Glynwed Eko DN Šachty budou mít přítok DN 250 a 400, odtok 3x-5x DN 200 do retence. Nátok do retenčního objektu je v horní části plastových bloků možný maximálně potrubím DN 200, z tohoto důvodu je navržené dělení potrubí [17]. Obr. 20: Filtrační šachta DN 1000 [19]

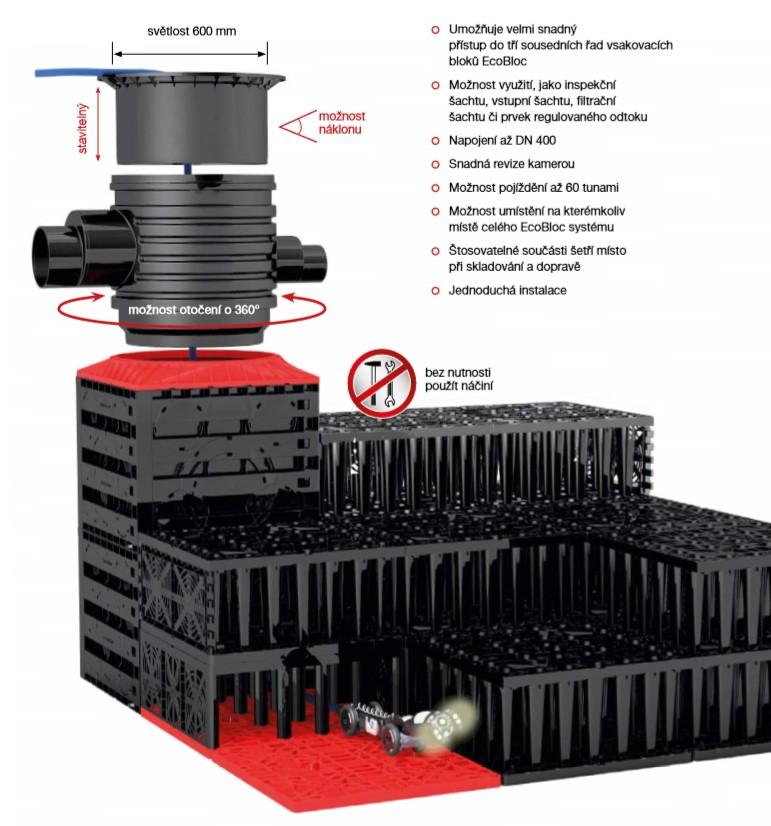

41 4.2.1 Retenční objekt Navržené bloky jsou vyrobeny ze 100% recyklovatelného polypropylénu a díky své konstrukci mají tyto bloky třikrát větší retenční objem než štěrkové lože. Bloky se skládají z těla, dna a dvou kusů zakončení. Spojují se jednoduše pomocí spojek a je z nich vyskládám retenční objekt o objemu 162 m 3. Objekt je tvořen 810 ks z bloků, délka objektu 27 m, šířka objektu 8 m a výška objektu 1,2 m. Součástí retenčního objektu bude 6 kusů integrovaných revizních šachet. Tyto šachty budou sloužit k odvětrání, ke kontrole celého objektu a k čištění objektu [17], [Výkres č.6]. Při naplnění celého retenčního objektu bude docházet ke gravitačnímu odtoku dešťových vod přes přečerpávací šachtu. Přečerpávání je navrženo pro úplné vyprázdnění retenčního objektu v době kdy už neprší [Výkres č.4]. Obr. 21: Integrovaná vstupní šachta [17]

42 Postup výstavby retenčního objektu: Provede se výkop o hloubce 2,41m pod terénem, dno výkopu se vysype štěrkem frakce 8/16 v tloušťce min. 150 mm. Na tuto vrstvu se položí hydroizolace v tl.1,5 mm min a poté ochranná geotextilie s přesahem 500 mm. Na tyto pásy se vyskládají jednotlivé moduly, a to vždy horizontálně. Bloky nesmí být nikdy instalována nastojato. Jednotlivé bloky se k sobě navzájem spojí pomocí spojovacích prvků. Pro podélné i příčné spojení jsou vždy potřeba 4 spojovací prvky. U systému, který je tvořen z několika vrstev, se musí jednotlivé bloky propojit. Před obsypem musí být celá galerie pečlivě pokryta geotextilií, a geotextilií proto musí být přesahy jednotlivých pásů minimálně 500 mm. Objekt se zasype štěrkem v tloušťce min 150 mm, frakce 8/16. Obsyp z boku je 300 mm. Poté se výkop rovnoměrně v jednotlivých vrstvách zasype a současně se zásyp zhutní [36]. Na rohu bude retenční objekt propojen u dna a v horní části s čerpací šachtou DN 1000 potrubím DN 400. V šachtě na dně bude osazeno kalové čerpadlo KSB AMAREX F /002 s průtokem max. 30 m 3 /h. Za čerpací šachtou bude osazena kontrolní šachta Š 10, ve které bude na potrubí osazena zpětná klapka DN 300, která v případě zpětného proudění zabrání vniknutí dalších dešťových vod do retenčního objektu. Nutno provádět kontrolu funkčnosti klapky

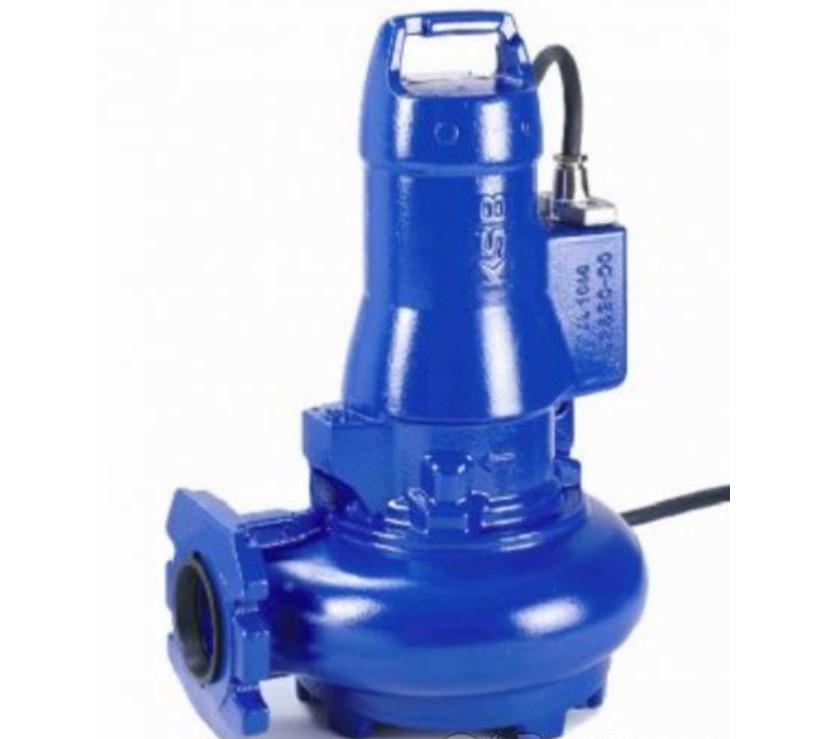

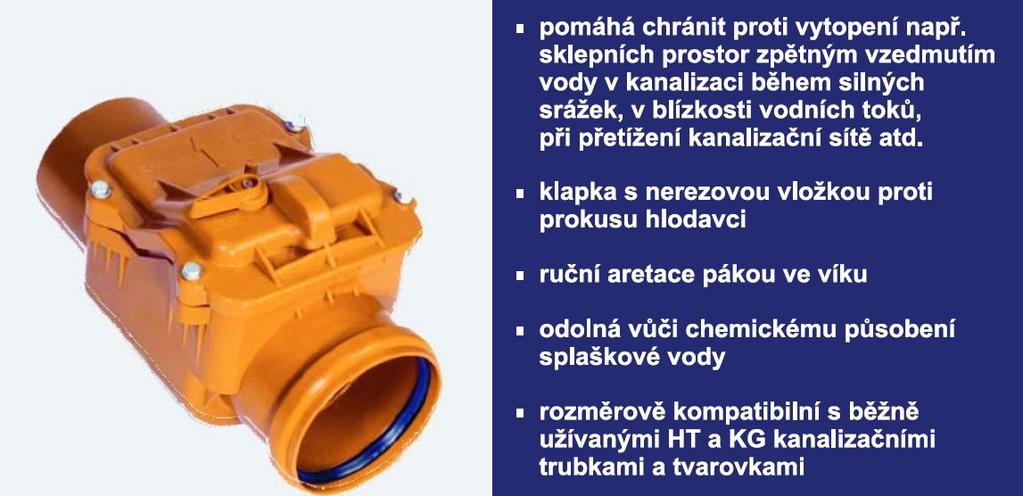

43 Obr. 22: Pohled na čerpadlo Amarex [26] Obr. 23: Zpětná klapka [17] Retenční objekt z bloků Glynwed je navržen pro osazení nad hladinu podzemní vody Dle HG posudku je hladina podzemní vody v hloubce cca 3 m. Retence slouží k zachycení 20minutového přívalového deště. V současné době přečerpávají dešťové vody a přečištěné splaškové vody do vodoteče třemi stávající čerpadla AMAREX. Tyto čerpadla, ale nemají v případě výpadku elektrické

44 energie záložní zdroj. V případě výpadku elektrické energie bude areál vyplaven je tedy nutno dořešit záložní zdroj pro čerpadla. Navržené čerpadlo pro čerpávání dešťových vody ze střechy haly-nutno napojit na rozvod NN, v případě poruchy nebo výpadku NN opatřit signalizaci. Případě extrémního přívalového deště může dojít vyplavení stávající akumulační nádoby, případně dojde k vylití vody do nejnižšího místa tj. v místě stávající vpusti u vjezdu na parkoviště. Plocha střech S m 2 Odtok součinitel střechy Ψ - 0,9 Množství dešťových vod i -0,03 l/s/ha Qr = S Ψ i (8) Množství dešťových vod: Q = ,9 0,03 Q = 129,6 l/s Množství dešťových vod za 20 minut: Q = 129, Q = 155,5m 3 Navrženy retenční objem 162 m 3 splňuje podmínku [15]. 4.3 Dešťová kanalizace s obsahem ropných látek Dešťové vody ze zpevněných ploch budou svedené přes uliční vpusti a žlaby do odlučovače ropných látek. Vody budou svedené potrubím PVC SN 4 DN 150, 300 a 400 přes kontrolní šachty Wavin DN 425, 600 a 1000 s poklopem D 400. Navržené potrubí bude spojované na hrdla, kanalizace bude podrobená zkoušce těsnosti [8], [9], [Výkres č.2]. Popis odlučovače lehkých kapalin - OLK Odlučovač lehkých kapalin AS TOP 30 EO/PB-SV sloužící k odlučování volných ropných látek jako je např. nafta a oleje minerálního původu o hustotě do 950 mg/cm 3 ze

45 znečištěných odpadních vod určených k připojení na stokové nebo kanalizační systémy v provedení dvouplášťovém pro vybetonování na stavbě, pro osazení v pojížděné ploše a s osazením pod hladinu podzemní vody [Výkres č.5]. Návrh velikosti OLK Plocha parkoviště a komunikace S m 2 Odtok součinitel střechy Ψ - 0,9 Množství dešťových vod i -0,016 l/s/ha Qr = S Ψ i (9) Množství dešťových vod: Q =2000 0,9 0,016 Q = 28,8 l/s Je navržen odlučovač typu AS TOP 30 EO/PB-SV-maximální průtok navrženým odlučovačem je 30 l/s. Technologie odlučovače dimenzovaná na znečištění nátokových vod: C10-C40 < mg/l. Parametry vyčištěné vody: C10-C40 = 0,2-1 mg/l. Znečištění na vstupu NL = 2000 mg/l Parametr vyčištěné vody na výstupu NL = 50 mg/l [12]. Princip čištění Gravitačně-koalescenční princip odlučování ropných látek, plnoprůtočné zařízení jmenovité velikosti (dále jen NS) NS = 30, veškeré technologické prostory velikostně i profilem odpovídají dle ČSN EN 858 max. návrhovému průtoku srážkových vod Q= 28,8 l/s, nátok je opatřen rozrážečem a usměrňovačem proudu, kalový prostor dimenzován dle ČSN EN 858 na velké množství kalu min. objem v litrech je 100 krát NS, odlučovací prostor se zásobním prostorem na odloučené látky velikosti 15 krát NS, dělený koalescenčí filtr ze speciální PUR pěny v nerezových nosičích, umožňující kdykoliv bez vyčerpání zařízení snadnou údržbu manipulačním otvorem, sorpční filtr z materiálu FIBROIL
