Technické podmínky a požadavky zadavatele k podání nabídky na provedení opravy

Transkript

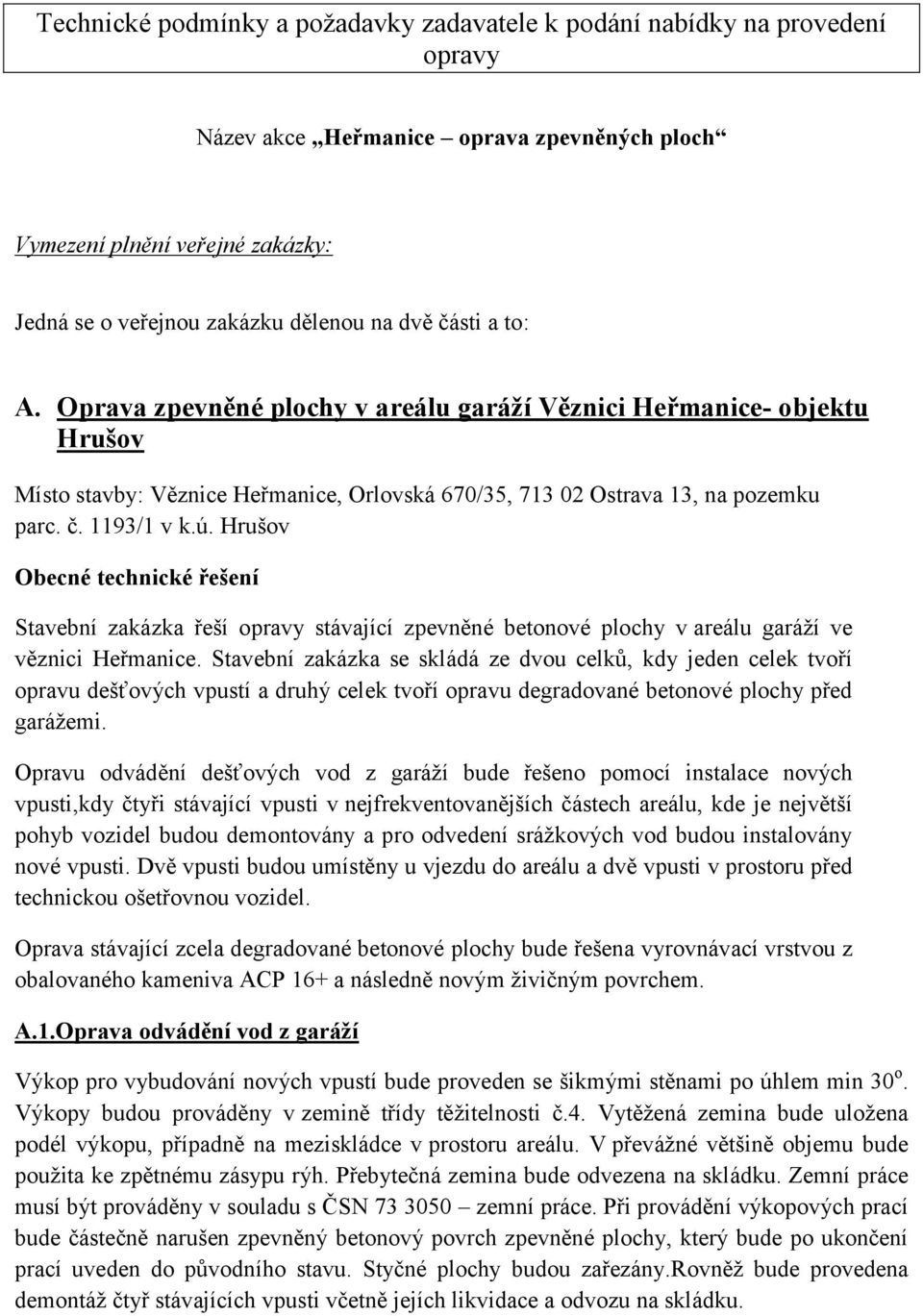

1 Technické podmínky a požadavky zadavatele k podání nabídky na provedení opravy Název akce Heřmanice oprava zpevněných ploch Vymezení plnění veřejné zakázky: Jedná se o veřejnou zakázku dělenou na dvě části a to: A. Oprava zpevněné plochy v areálu garáží Věznici Heřmanice- objektu Hrušov Místo stavby: Věznice Heřmanice, Orlovská 670/35, Ostrava 13, na pozemku parc. č. 1193/1 v k.ú. Hrušov Obecné technické řešení Stavební zakázka řeší opravy stávající zpevněné betonové plochy v areálu garáží ve věznici Heřmanice. Stavební zakázka se skládá ze dvou celků, kdy jeden celek tvoří opravu dešťových vpustí a druhý celek tvoří opravu degradované betonové plochy před garážemi. Opravu odvádění dešťových vod z garáží bude řešeno pomocí instalace nových vpusti,kdy čtyři stávající vpusti v nejfrekventovanějších částech areálu, kde je největší pohyb vozidel budou demontovány a pro odvedení srážkových vod budou instalovány nové vpusti. Dvě vpusti budou umístěny u vjezdu do areálu a dvě vpusti v prostoru před technickou ošetřovnou vozidel. Oprava stávající zcela degradované betonové plochy bude řešena vyrovnávací vrstvou z obalovaného kameniva ACP 16+ a následně novým živičným povrchem. A.1.Oprava odvádění vod z garáží Výkop pro vybudování nových vpustí bude proveden se šikmými stěnami po úhlem min 30o. Výkopy budou prováděny v zemině třídy těžitelnosti č.4. Vytěžená zemina bude uložena podél výkopu, případně na meziskládce v prostoru areálu. V převážné většině objemu bude použita ke zpětnému zásypu rýh. Přebytečná zemina bude odvezena na skládku. Zemní práce musí být prováděny v souladu s ČSN zemní práce. Při provádění výkopových prací bude částečně narušen zpevněný betonový povrch zpevněné plochy, který bude po ukončení prací uveden do původního stavu. Styčné plochy budou zařezány.rovněž bude provedena demontáž čtyř stávajících vpusti včetně jejích likvidace a odvozu na skládku.

2 Nová vpust bude ve výkopu osazena na betonovou základovou desku rozměru 1200x900 mm, tl. 150 mm z betonu B20/C16/20), rovinnost desky v toleranci do 5 mm, která je vyztužena sítí KARI, krytí výztuže 40 mm. Pod desku bude proveden zhutněný podsyp ze struskového kameniva fr mm. Po osazení nádrže do výkopu se provede připojení potrubí na kanalizaci. Nádrž se postupně plní vodou a provádí se postupné obetonování. Vrchní část pod poklop se nadbetonuje nebo vyzdí betonovými tvarovkami KB bloky. Do betonu se osadí rám pro uložení mříže pro zatížení D400 a záchytného koše na hrubé nečistoty. Vpusť, bude sloužit k odvádění srážkových vod ze zpevněné plochy, která může být v závislosti na velkém pohybu vozidel znečištěna volnými ropnými látkami (NEL). Součástí není odlučovač lehkých kapalin dle ČSN EN 858. A.2.Oprava stávající zpevněně betonové plochy Stávající betonová plocha má značně opotřebovaný a nerovný povrch, který se vydroluje, a v některých částech hlavně u vjezdu do areálu vyčnívají z betonu ocelové výztuže, které jsou nebezpečné pro pohyb vozidel. Proto navrhujeme úpravu opravu stávající zpevněné betonové plochy v ploše cca 3350 m2 takto: - Celá plocha bude řádně vyčištěna od nánosů hlíny, prachu a uvolněných vydrolených částí betonu min 2x čistícím vozem Budou odstraněny všechny vyčnívající části ocelových výztuží odřezáním Bude provedeno vyfrézování částí betonové plochy pro zachování spádu hlavně v oblasti okolo garáží (odhad 30% celkové plochy) Následně bude plocha dočištěna a odmaštěna saponátovým roztokem Po oschnutí bude proveden živičný spojovací postřik z asfaltu silničního v množství od 0,5 do 0,7 kg/m3 Provede se vyrovnávací vrstva z obalovaného kameniva ACP 16+ v množství cca 442 t/ na celkovou plochu 3350 m2 Bude proveden druhý živičný spojovací postřik z asfaltu silničního v množství od 0,5 do 0,7 kg/m3 Po oschnutí spojovacího postřiku bude provedena živičná vrstva ACO 11 v tl. 4 cm. Následně bude provedeno napojení na okolní zpevněné plochy a můžeme rovněž předpokládat částečnou úpravu vjezdu do garáží - garáže. Cenová nabídka musí zahrnovat zabezpečení staveniště zařízení staveniště, geodetické zaměření a měla by rovněž uvažovat s možnými časovými prostoji způsobenými provozem věznice. Omezení: Část zpevněné plochy v areálu garáží musí stále sloužit jejímu účelu. Musí být umožněno parkování vozidel VS ČR jak na ploše, tak v určených garážích. Přístup do objektu Technické ošetřovny vozidel smí být omezen pouze 7 kalendářních dní. Vstup do objektu č. 39 Garáže sociální budova smí být omezen pouze 24 hodin.

3 Veškeré odpady vznikající při provádění stavby budou likvidovány předepsaným způsobem dle zákona č. 185/2001 sb. o odpadech a vyhlášek č. 381/2001 sb. katalog odpadů a č.383/2001sb. - o podrobnostech nakládání s odpady. Odpady budou předávány pouze právnickým nebo fyzickým osobám oprávněným k podnikání pro likvidaci nebo využití určeného druhu odpadu. Při provádění prací nutno dodržovat platné bezpečnostní předpisy dle NV č.101/2005, zákona č.262/2006 sb. a č. 309/2006 sb., NV č.591/2006, NV č.361/2007 a souvisejících předpisů. Přílohy - koordinační situace - osazení sorpční vpusti B. Oprava stávající zpevněné plochy vycházkového dvora a oprava kanalizačních přípojek v ubytovací části Věznici Heřmanice- objektu Hrušov Místo stavby: Věznice Heřmanice, Orlovská 670/35, Ostrava 13, na pozemku parc. č.1147/8 v k. ú. Hrušov Obecné technické řešení Stavební zakázka řeší opravu poškozené zpevněné plochy vycházkového dvora pro odsouzené a opravu s tím související poškozené kanalizace. Tímto lze stavební zakázku rozdělit do dvou celků. Kanalizace bude opravena ve třech úsecích metodou vložkování rukávem v tl. 5,5 mm. Oprava stávající poškozené plochy vycházkového dvora pro odsouzené bude řešeno novým živičným povrchem ACO 11 v tl. 40 mm. B.1. Oprava kanalizace V rámci plánované opravy zpevněných ploch vycházkového dvora pro odsouzené bylo provedeno čištění a kamerové zkoušky kanalizace nacházející se pod touto zpevněnou plochou. Na základě kamerových zkoušek byla zjištěna částečná nebo úplná neprůchodnost kanalizačních přípojek vedených z šachty Š1 - do budovy, Š2 - do budovy, Š3 - do budovy. Jelikož se kanalizační přípojky nacházejí v hloubce 3,7 m a na frekventovaném místě je požadavek investora provézt opravu v co nejkratší době bezvýkopovou technologií a to vložkování rukávem. a) Oprava kanalizace pro smíšenou vodu typu KM, materiál kanalizace B beton DN 300 kruhového průřezu z šachty Š1 po napojení na vnitřní kanalizaci v budově.

4 Kamerová zkouška potrubí DN 300 z betonových trub byla ukončena po cca 12 m přechodem na DN nasunutým do DN 300 a téměř plně zaneseným - zborceným na rozhraní budovy. Kanalizační potrubí bude v délce cca 12 m opraveno metodou vložkování rukávem, před budovou bude proveden výkop v zeleni a osazená nová kanalizační šachta v hl. cca 3,5 m. Následuje výměna stávajícího potrubí za nové a napojení tohoto potrubí na stávající vně budovy. b) Oprava kanalizace pro smíšenou vodu typu KM, materiál kanalizace Stz kamenina DN 200 kruhového průřezu z šachty Š2 po napojení na vnitřní kanalizaci v budově. Kamerová zkouška potrubí DN 200 z kameniny byla ukončena po cca 19 m. Kanalizační potrubí bude v délce cca 12 m opraveno metodou vložkování rukávem, před budovou bude proveden výkop ve zpevněné ploše a osazená nová kanalizační šachta v hl. cca 3,5 m. Následuje výměna stávajícího potrubí za nové a napojení tohoto potrubí na stávající vně budovy. c) Oprava kanalizace pro smíšenou vodu typu KM, materiál kanalizace Stz kamenina DN 200 kruhového průřezu z šachty Š3 po napojení na vnitřní kanalizaci v budově. Kamerová zkouška potrubí DN 200 z kameniny byla ukončena po cca 12,7 m po čistící kus. Kanalizační potrubí bude v délce cca 12 m opraveno metodou vložkování rukávem, před budovou bude proveden výkop v zeleni a osazena nová kanalizační šachta v hl. cca 3,5 m. Následuje výměna stávajícího potrubí za nové a napojení tohoto potrubí na stávající vně budovy. Oprava kanalizace metodou vložkování zahrnuje prohlídku před a po opravě kanalizace, frézování, vložkování rukávem v tl. 5,5 mm, čištění kanalizace. Zřízení tří nových revizních šachet zahrnuje výkop jak v zeleni, tak ve zpevněné ploše, zabezpečení tohoto výkopu, osazení a dodávku revizní šachty vč. poklopu v hl. cca 3,5 m, zásypy, likvidace přebytečné zeminy a uvedení okolí do původního stavu. Následuje výměna stávající kanalizační potrubí za nové a napojení tohoto potrubí na kanalizaci v budově. Veškeré dotčené povrchy podlah či stěn (přechod přes budovu) budou uvedeny do původního stavu. Na závěr bude provedena zkouška těsnosti. B.2. Oprava stávající zpevněně plochy vycházkového dvora pro odsouzené Stávající asfaltové plocha vycházkového dvora pro odsouzené má značně opotřebovaný a nerovný povrch, který se stává nebezpečným svému účelu. Plocha 1796 m2 zahrnuje jak plochu vycházkového dvora, tak vstupy do objektu po obou stranách. Plochu vycházkového dvora lemují nové silniční obruby, které nebudou bouracími prácemi poškozeny a zůstanou

5 v původním stavu. Bude vybourán vnitřní betonový lem. Následující oprava zpevněné plochy vycházkového dvora zahrnuje: - Odstranění povrchu z litého asfaltu v tl. 5 cm (následný odvoz a uložení na skládku) Celá plocha bude řádně vyčištěna od nánosů hlíny, prachu a uvolněných částí betonu čistícím vozem Výšková úprava vstupu, zvýšení mříže 7 kusů uličních vpustí a poklopů 3 kusů kanalizačních šachet Bude proveden živičný spojovací postřik z asfaltu silničního v množství od 0,5 do 0,7 kg/m3 Provede se vyrovnávací vrstva z obalovaného kameniva ACP 16+ v množství cca 195 t/ na celkovou plochu 1796 m2 Bude proveden druhý živičný spojovací postřik z asfaltu silničního v množství od 0,5 do 0,7 kg/m3 Po oschnutí spojovacího postřiku bude provedena živičná vrstva ACO 11 v tl. 4 cm. Následně bude provedeno napojení na okolní zpevněné plochy. Veškerá vzniklá suť z bouracích prací bude odvezena a uložena na skládku. Cenová nabídka musí zahrnovat zabezpečení staveniště zařízení staveniště a měla by rovněž uvažovat s možnými časovými prostoji způsobenými provozem věznice. Omezení: Část zpevněné plochy v ubytovací zóně musí stále sloužit jejímu účelu. Musí být umožněn nepřetržitý vstup do jednotlivých ubytoven, umožněna realizace vycházek odsouzených (minimálně ½ zpevněné plochy). Veškeré odpady vznikající při provádění stavby budou likvidovány předepsaným způsobem dle zákona č. 185/2001 sb. o odpadech a vyhlášek č. 381/2001 sb. katalog odpadů a č.383/2001sb. - o podrobnostech nakládání s odpady. Odpady budou předávány pouze právnickým nebo fyzickým osobám oprávněným k podnikání pro likvidaci nebo využití určeného druhu odpadu. Při provádění prací nutno dodržovat platné bezpečnostní předpisy dle NV č.101/2005, zákona č.262/2006 sb. a č. 309/2006 sb., NV č.591/2006, NV č.361/2007 a souvisejících předpisů. Přílohy - protokoly z kamerových zkoušek dotčené kanalizace - schéma opravované kanalizace

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22 QHER Y NRS ģdfkw\ 12,00\ m " Î,67 &.86 5Ģ BU AS D FA O LT VA DN\ 200 Y NRS ģdfkw\ 12,00\ m 5Ģ =( /( ĉ DN\ 200 Y NRS ģdfkw\ 12,00\ m 5Ģ HL.\ 3,70\ M KAMENINA DN\ 300 3ěHFKRG QD \ -\ 12,00\ m +(Ě0$1,&( 9Ü=1,&(
