Přednáška č.7 - ODVODNĚNÍ MĚSTSKÝCH KOMUNIKACÍ

Transkript

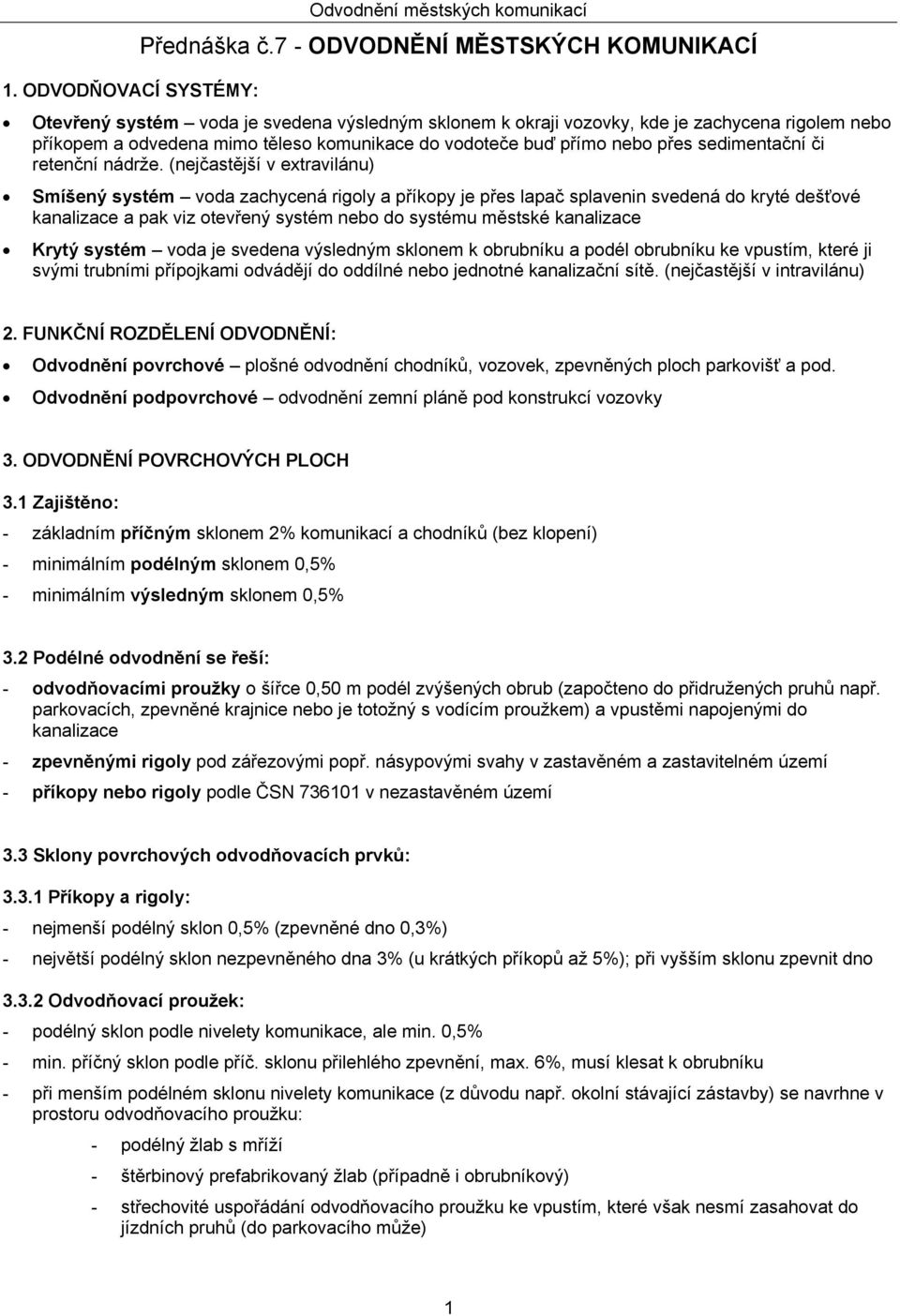

1 Přednáška č.7 - ODVODNĚNÍ MĚSTSKÝCH KOMUNIKACÍ 1. ODVODŇOVACÍ SYSTÉMY: Otevřený systém voda je svedena výsledným sklonem k okraji vozovky, kde je zachycena rigolem nebo příkopem a odvedena mimo těleso komunikace do vodoteče buď přímo nebo přes sedimentační či retenční nádrže. (nejčastější v extravilánu) Smíšený systém voda zachycená rigoly a příkopy je přes lapač splavenin svedená do kryté dešťové kanalizace a pak viz otevřený systém nebo do systému městské kanalizace Krytý systém voda je svedena výsledným sklonem k obrubníku a podél obrubníku ke vpustím, které ji svými trubními přípojkami odvádějí do oddílné nebo jednotné kanalizační sítě. (nejčastější v intravilánu) 2. FUNKČNÍ ROZDĚLENÍ ODVODNĚNÍ: Odvodnění povrchové plošné odvodnění chodníků, vozovek, zpevněných ploch parkovišť a pod. Odvodnění podpovrchové odvodnění zemní pláně pod konstrukcí vozovky 3. ODVODNĚNÍ POVRCHOVÝCH PLOCH 3.1 Zajištěno: - základním příčným sklonem 2% komunikací a chodníků (bez klopení) - minimálním podélným sklonem 0,5% - minimálním výsledným sklonem 0,5% 3.2 Podélné odvodnění se řeší: - odvodňovacími proužky o šířce 0,50 m podél zvýšených obrub (započteno do přidružených pruhů např. parkovacích, zpevněné krajnice nebo je totožný s vodícím proužkem) a vpustěmi napojenými do kanalizace - zpevněnými rigoly pod zářezovými popř. násypovými svahy v zastavěném a zastavitelném území - příkopy nebo rigoly podle ČSN v nezastavěném území 3.3 Sklony povrchových odvodňovacích prvků: Příkopy a rigoly: - nejmenší podélný sklon 0,5% (zpevněné dno 0,3%) - největší podélný sklon nezpevněného dna 3% (u krátkých příkopů až 5%); při vyšším sklonu zpevnit dno Odvodňovací proužek: - podélný sklon podle nivelety komunikace, ale min. 0,5% - min. příčný sklon podle příč. sklonu přilehlého zpevnění, max. 6%, musí klesat k obrubníku - při menším podélném sklonu nivelety komunikace (z důvodu např. okolní stávající zástavby) se navrhne v prostoru odvodňovacího proužku: - podélný žlab s mříží - štěrbinový prefabrikovaný žlab (případně i obrubníkový) - střechovité uspořádání odvodňovacího proužku ke vpustím, které však nesmí zasahovat do jízdních pruhů (do parkovacího může) 1

2 Střechovité uspořádání odvodňovacího proužku 3.4 Vrstevnicové řešení křižovatky: V projektu je třeba prokázat, že sklony plochy celé křižovatky umožňují odvodnění. Ve složitých případech se to doloží vrstevnicovým řešením. Výsledný sklon nesmí být nikde menší než 0,5%. 2

3 3.5 Umístění vpustí: Vpusti se umísťují zásadně mimo jízdní pruhy přibližně vstřícně proti sobě: - u obrub chodníků nebo dělících pásů - zapuštěné do obrub chodníků nebo dělících pásů (uliční, chodníková) - v přidružených pruzích (odstavné, parkovací, zastávkový,...) - před přechodem pro pěší (ve směru klesání podélného sklonu) - před vchodem do domu, před vjezdem do objektu nebo na pozemek (ve směru klesání podélného sklonu) - před zastávkou hromadné dopravy (ve směru klesání podélného sklonu) - před křižovatkou (ve směru klesání podélného sklonu) - do nejnižšího místa odvodňované plochy Odvodňovaná plocha připadající na jednu vpusť je cca 400 m 2. Vzájemná vzdálenost vpustí závisí na geometrickém tvaru odvodňované plochy, zejména na podélném sklonu a šířce komunikace. 3.6 Umístění kanalizačních šachet: U směrově rozdělených komunikací do středního dělícího pásu. U směrově nerozdělených komunikací: - do postranních dělících pásů - do chodníků - do přidružených pruhů - do jízdních pruhů mimo jízdní stopy kol vozidla 3

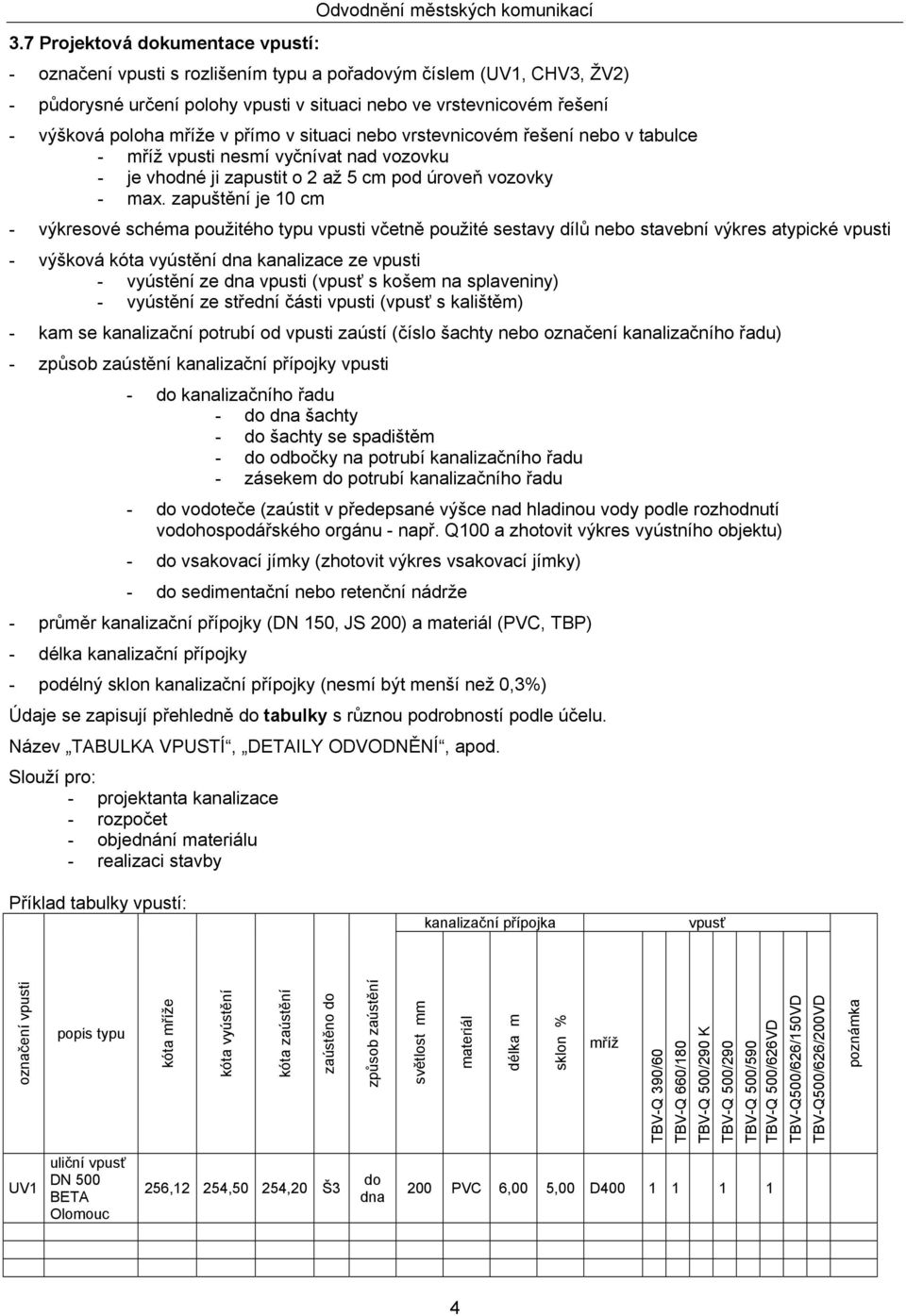

4 3.7 Projektová dokumentace vpustí: - označení vpusti s rozlišením typu a pořadovým číslem (UV1, CHV3, ŽV2) - půdorysné určení polohy vpusti v situaci nebo ve vrstevnicovém řešení - výšková poloha mříže v přímo v situaci nebo vrstevnicovém řešení nebo v tabulce - mříž vpusti nesmí vyčnívat nad vozovku - je vhodné ji zapustit o 2 až 5 cm pod úroveň vozovky - max. zapuštění je 10 cm - výkresové schéma použitého typu vpusti včetně použité sestavy dílů nebo stavební výkres atypické vpusti - výšková kóta vyústění dna kanalizace ze vpusti - vyústění ze dna vpusti (vpusť s košem na splaveniny) - vyústění ze střední části vpusti (vpusť s kalištěm) - kam se kanalizační potrubí od vpusti zaústí (číslo šachty nebo označení kanalizačního řadu) - způsob zaústění kanalizační přípojky vpusti - do kanalizačního řadu - do dna šachty - do šachty se spadištěm - do odbočky na potrubí kanalizačního řadu - zásekem do potrubí kanalizačního řadu - do vodoteče (zaústit v předepsané výšce nad hladinou vody podle rozhodnutí vodohospodářského orgánu - např. Q100 a zhotovit výkres vyústního objektu) - do vsakovací jímky (zhotovit výkres vsakovací jímky) - do sedimentační nebo retenční nádrže - průměr kanalizační přípojky (DN 150, JS 200) a materiál (PVC, TBP) - délka kanalizační přípojky - podélný sklon kanalizační přípojky (nesmí být menší než 0,3%) Údaje se zapisují přehledně do tabulky s různou podrobností podle účelu. Název TABULKA VPUSTÍ, DETAILY ODVODNĚNÍ, apod. Slouží pro: - projektanta kanalizace - rozpočet - objednání materiálu - realizaci stavby Příklad tabulky vpustí: kanalizační přípojka vpusť označení vpusti popis typu kóta mříže kóta vyústění kóta zaústění zaústěno do způsob zaústění světlost mm materiál délka m sklon % mříž TBV-Q 390/60 TBV-Q 660/180 TBV-Q 500/290 K TBV-Q 500/290 TBV-Q 500/590 TBV-Q 500/626VD TBV-Q500/626/150VD TBV-Q500/626/200VD poznámka UV1 uliční vpusť DN 500 BETA Olomouc 256,12 254,50 254,20 Š3 do dna 200 PVC 6,00 5,00 D

5 4. ODVODNĚNÍ PODLOŽÍ VOZOVEK 4.1 Místní komunikace mimo zástavbu se odvodňují stejně jako silnice a dálnice dle ČSN Místní komunikace v zástavbě se odvodňují podélnými drenážemi v nejnižším místě zemní pláně. Drenáže se zaústí do: - uličních vpustí - kanalizačních šachet - vsakovacích jímek - retenčních nádrží 5. DIMENZOVÁNÍ ODVODŇOVACÍCH ZAŘÍZENÍ Pro povrchové i podpovrchové vody musí odvodňovací zařízení vyhovovat pro odtokové množství srážkových vod z povodí odvodňované plochy. Dimenzování se provádí na základě hydrotechnického výpočtu: Q = P. q 15. ϕ Q - největší očekávané průtokové množství [l. s -1 ] P - plocha povodí [ha] q 15 - intenzita 15-ti minutového deště (návrhové srážky) [l. s -1. ha -1 ] ; pro orientační výpočty se uvažuje 100 l. s -1. ha -1 ϕ - odtokový součinitel pro různé druhy povrchu, zohledňuje vsakování 5
