1 Technologie a odborné činnosti katedry - témata pro spolupráci s průmyslovými podniky

2 Řešení projektů týkajících se kalibrací a stanovení nejistot měření Charakteristika: V oblasti metrologie katedra úzce spolupracuje s Českým metrologickým institutem (ČMI), zejména s laboratoří délky a úhlů v Liberci. Katedra je schopna nabídnout kalibraci pracovních měřidel a etalonů v oboru délka - koncové měrky - ve spolupráci s ČMI. Kalibraci zajišťujeme pomocí metody interferenční (pro nejpřesnější koncové měrky) a metody komparační dle mezinárodni normy ISO Řešíme také problematiku stanovení nejistot měření v daném oboru. Kontaktní osoba: Ing. Štěpánka Dvořáčková, Ph.D.

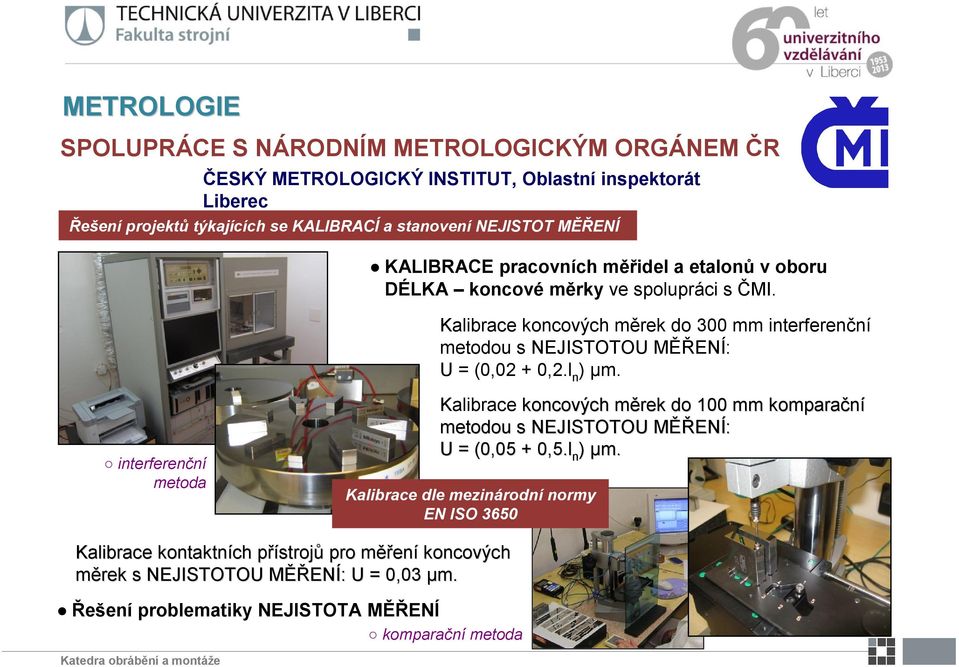

3 METROLOGIE SPOLUPRÁCE S NÁRODNÍM METROLOGICKÝM ORGÁNEM ČR ČESKÝ METROLOGICKÝ INSTITUT, Oblastní inspektorát Liberec Řešení projektů týkajících se KALIBRACÍ a stanovení NEJISTOT MĚŘENÍ KALIBRACE pracovních měřidel a etalonů v oboru DÉLKA koncové měrky ve spolupráci s ČMI. Kalibrace koncových měrek do 300 mm interferenční metodou s NEJISTOTOU MĚŘENÍ: U = (0,02 + 0,2.l n ) µm. interferenční metoda Kalibrace koncových měrek m do 100 mm komparační metodou s NEJISTOTOU MĚŘM ĚŘENÍ: U = (0,05 + 0,5.l n ) µm. Kalibrace dle mezinárodní normy EN ISO 3650 Kalibrace kontaktních přístrojp strojů pro měřm ěření koncových měrek s NEJISTOTOU MĚŘM ĚŘENÍ: : U = 0,03 µm. Řešení problematiky NEJISTOTA MĚŘENÍ komparační metoda

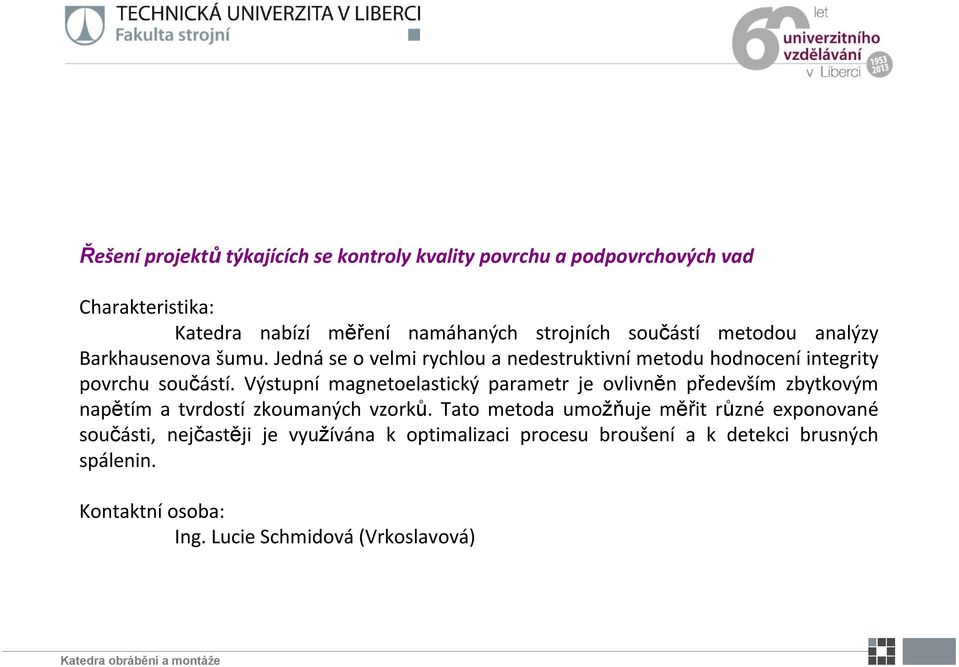

4 Řešení projektů týkajících se kontroly kvality povrchu a podpovrchových vad Charakteristika: Katedra nabízí měření namáhaných strojních součástí metodou analýzy Barkhausenova šumu. Jedná se o velmi rychlou a nedestruktivní metodu hodnocení integrity povrchu součástí. Výstupní magnetoelastický parametr je ovlivněn především zbytkovým napětím a tvrdostí zkoumaných vzorků. Tato metoda umožňuje měřit různé exponované součásti, nejčastěji je využívána k optimalizaci procesu broušení a k detekci brusných spálenin. Kontaktní osoba: Ing. Lucie Schmidová (Vrkoslavová)

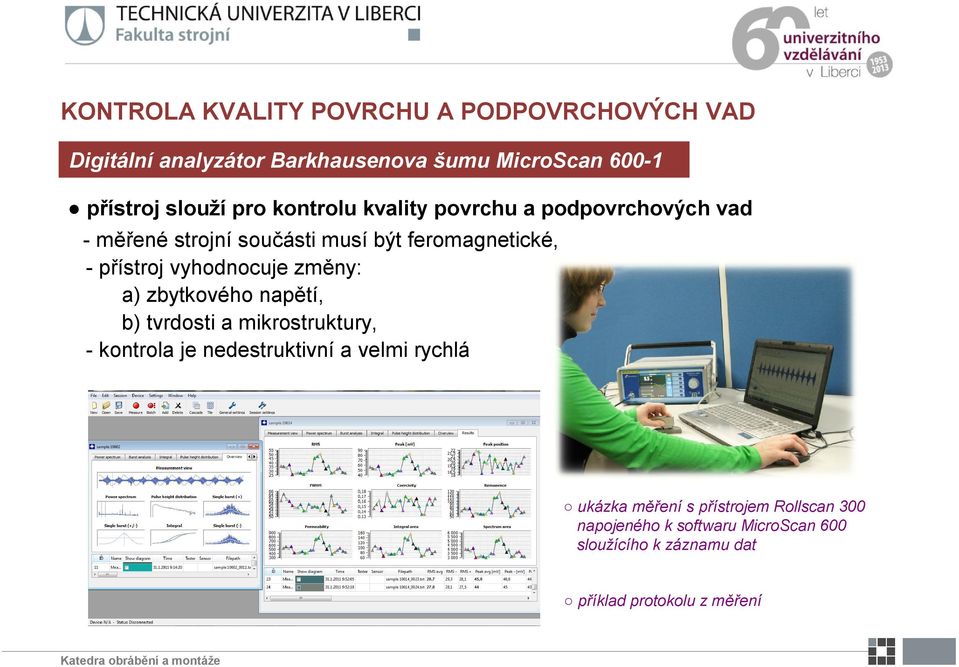

5 KONTROLA KVALITY POVRCHU A PODPOVRCHOVÝCH VAD Digitální analyzátor Barkhausenova šumu MicroScan přístroj slouží pro kontrolu kvality povrchu a podpovrchových vad - měřené strojní součásti musí být feromagnetické, - přístroj vyhodnocuje změny: a) zbytkového napětí, b) tvrdosti a mikrostruktury, - kontrola je nedestruktivní a velmi rychlá ukázka měření s přístrojem Rollscan 300 napojeného k softwaru MicroScan 600 sloužícího k záznamu dat příklad protokolu z měření

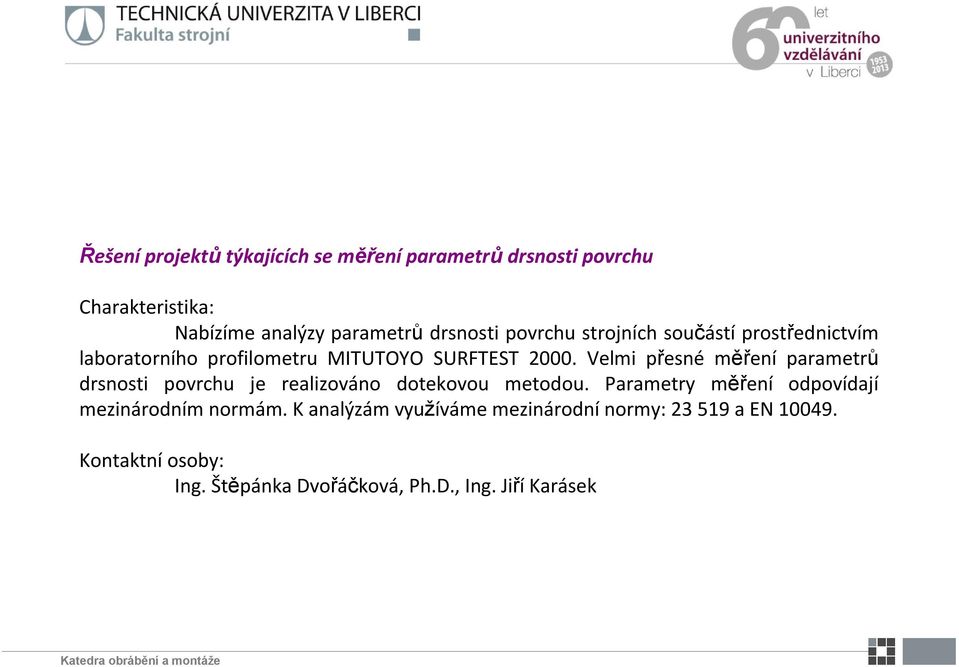

6 Řešení projektů týkajících se měření parametrů drsnosti povrchu Charakteristika: Nabízíme analýzy parametrů drsnosti povrchu strojních součástí prostřednictvím laboratorního profilometru MITUTOYO SURFTEST Velmi přesné měření parametrů drsnosti povrchu je realizováno dotekovou metodou. Parametry měření odpovídají mezinárodním normám. K analýzám využíváme mezinárodní normy: a EN Kontaktní osoby: Ing. Štěpánka Dvořáčková, Ph.D., Ing. Jiří Karásek

7 MĚŘENÍ PARAMETRŮ DRSNOSTI POVRCHU Laboratorní profilometr MITUTOYO SURFTEST 2000 Laboratorní analýzy parametrů drsnosti Měření drsnosti povrchu dotekovou metodou Vysoce přesná měření - snímací dotek s vysokým rozlišením a velkým měřicím rozsahem Parametry drsnosti odpovídají mezinárodním normám - přístroj umožňuje měřit 26 různých parametrů drsnosti, které odpovídají jak nejnovějším normám ISO, DIN a ANSI, tak i standardům JIS (1994/1982) laboratorní profilometr MITUTOYO SURFTEST 2000 ČSN ISO Spékané kovové materiály s výjimkou tvrdokovů - Měření povrchové drsnosti Moderní zpracování dat rozšířeným programem statistické analýzy ČSN EN Měření průměrné aritmetické úchylky profilu drsnosti Ra a počtu vrcholů RPc plochých kovových výrobků příklad protokolu z měření

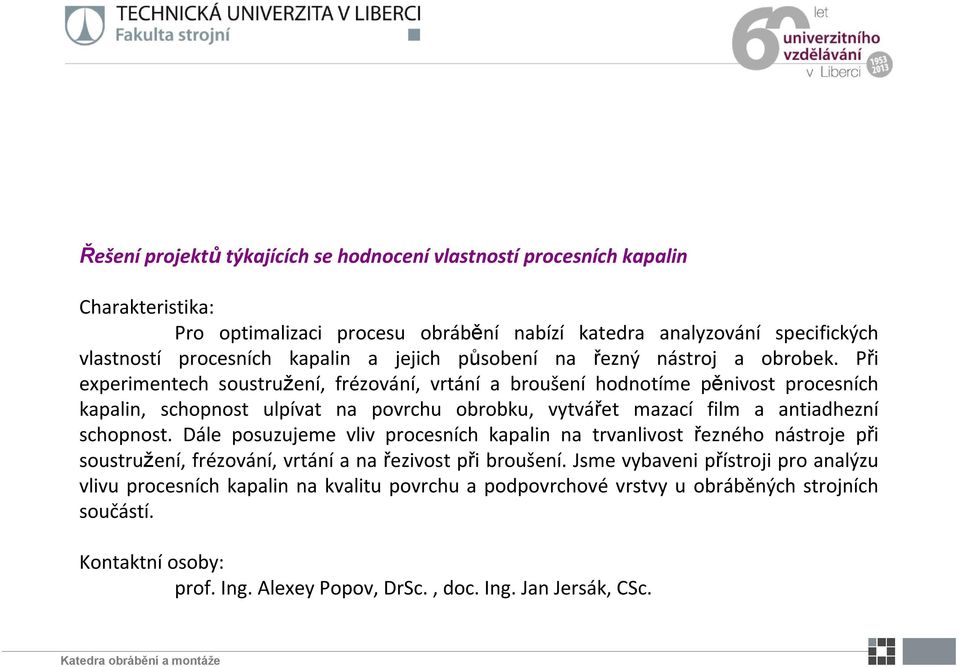

8 Řešení projektů týkajících se hodnocení vlastností procesních kapalin Charakteristika: Pro optimalizaci procesu obrábění nabízí katedra analyzování specifických vlastností procesních kapalin a jejich působení na řezný nástroj a obrobek. Při experimentech soustružení, frézování, vrtání a broušení hodnotíme pěnivost procesních kapalin, schopnost ulpívat na povrchu obrobku, vytvářet mazací film a antiadhezní schopnost. Dále posuzujeme vliv procesních kapalin na trvanlivost řezného nástroje při soustružení, frézování, vrtání a na řezivost při broušení. Jsme vybaveni přístroji pro analýzu vlivu procesních kapalin na kvalitu povrchu a podpovrchové vrstvy u obráběných strojních součástí. Kontaktní osoby: prof. Ing. Alexey Popov, DrSc., doc. Ing. Jan Jersák, CSc.

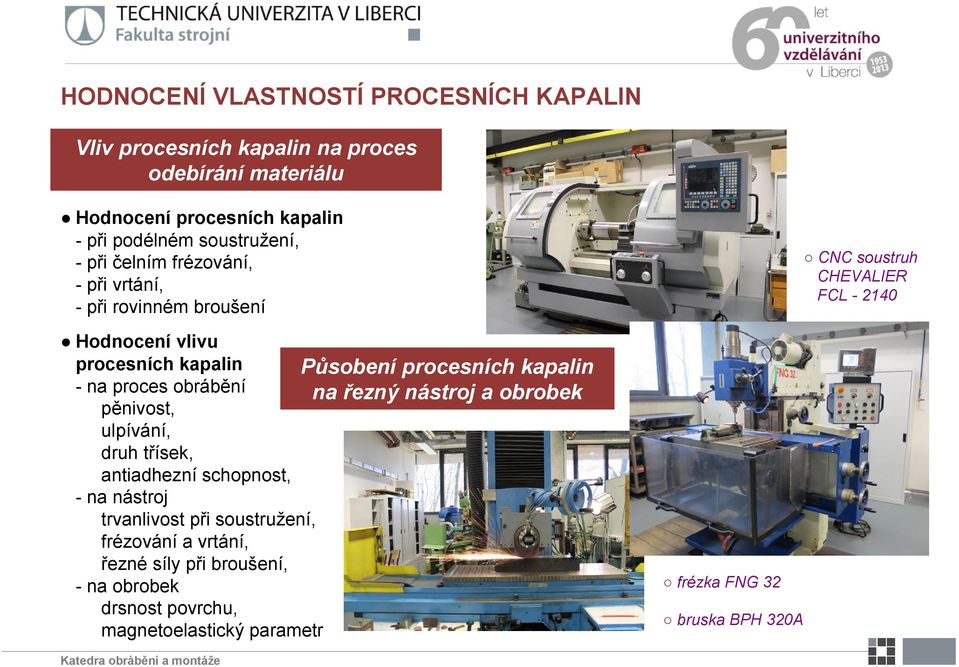

9 HODNOCENÍ VLASTNOSTÍ PROCESNÍCH KAPALIN Vliv procesních kapalin na proces odebírání materiálu Hodnocení procesních kapalin - při podélném soustružení, - při čelním frézování, - při vrtání, - při rovinném broušení CNC soustruh CHEVALIER FCL Hodnocení vlivu procesních kapalin - na proces obrábění pěnivost, ulpívání, druh třísek, antiadhezní schopnost, - na nástroj trvanlivost při soustružení, frézování a vrtání, řezné síly při broušení, - na obrobek drsnost povrchu, magnetoelastický parametr Působení procesních kapalin na řezný nástroj a obrobek frézka FNG 32 bruska BPH 320A

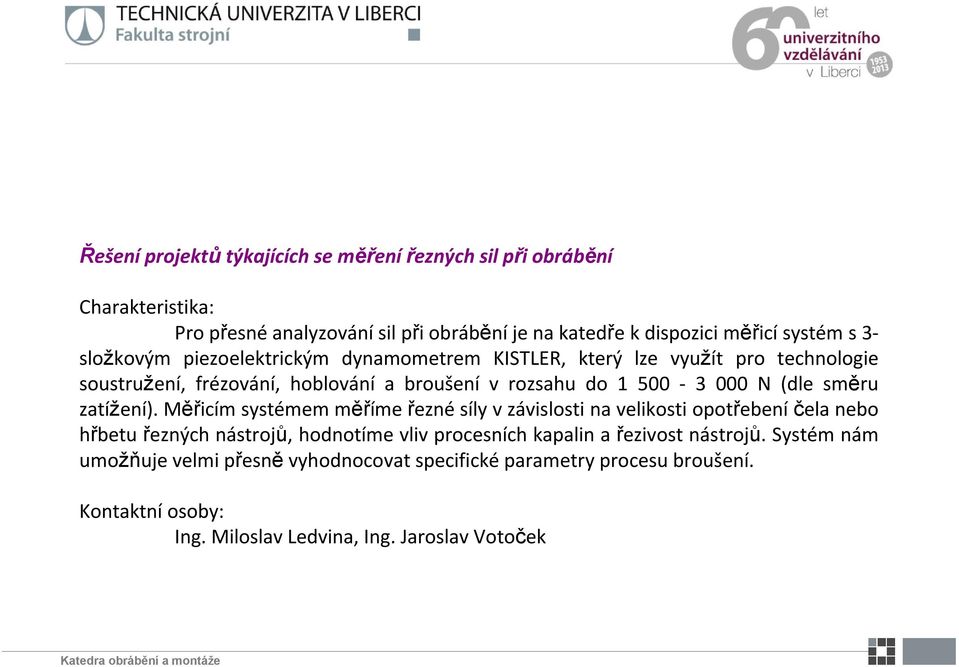

10 Řešení projektů týkajících se měření řezných sil při obrábění Charakteristika: Pro přesné analyzování sil při obrábění je na katedře k dispozici měřicí systém s 3- složkovým piezoelektrickým dynamometrem KISTLER, který lze využít pro technologie soustružení, frézování, hoblování a broušení v rozsahu do N (dle směru zatížení). Měřicím systémem měříme řezné síly v závislosti na velikosti opotřebení čela nebo hřbetu řezných nástrojů, hodnotíme vliv procesních kapalin a řezivost nástrojů. Systém nám umožňuje velmi přesně vyhodnocovat specifické parametry procesu broušení. Kontaktní osoby: Ing. Miloslav Ledvina, Ing. Jaroslav Votoček

11 MĚŘENÍ ŘEZNÝCH SIL PŘI OBRÁBĚNÍ Piezoelektrický dynamometr KISTLER typ 9265 B a nábojový zesilovač typ 5019 B Aplikace pro technologie: - broušení, soustružení, frézování, hoblování Používáme pro měření řezných sil a hodnocení: - vlivu procesních kapalin na proces obrábění, - trvanlivosti a opotřebení řezných nástrojů, - specifických parametrů procesu broušení - řezivosti, způsobů orovnávání brousicího kotouče, vlivu moderních druhů brusiva, ap. Parametry dynamometru: - měření ve 3 osách (X, Y, Z), F X, F Y v rozsahu N, F Z v rozsahu N, - piezoelektrický princip, citlivost F X, F Y -8 pc/n, citlivost F Z -3,7 pc/n, - vysoká vlastní frekvence, frekvence f O (x,y) 1,5 khz, frekvence f O (z) 2,5 khz, - vysoká vlastní tuhost, tuhost c X, c Y 0,8 kn/µm, tuhost c Z 2 kn/µm měření složek síly při rovinném broušení měření složek síly při soustružení a hoblování

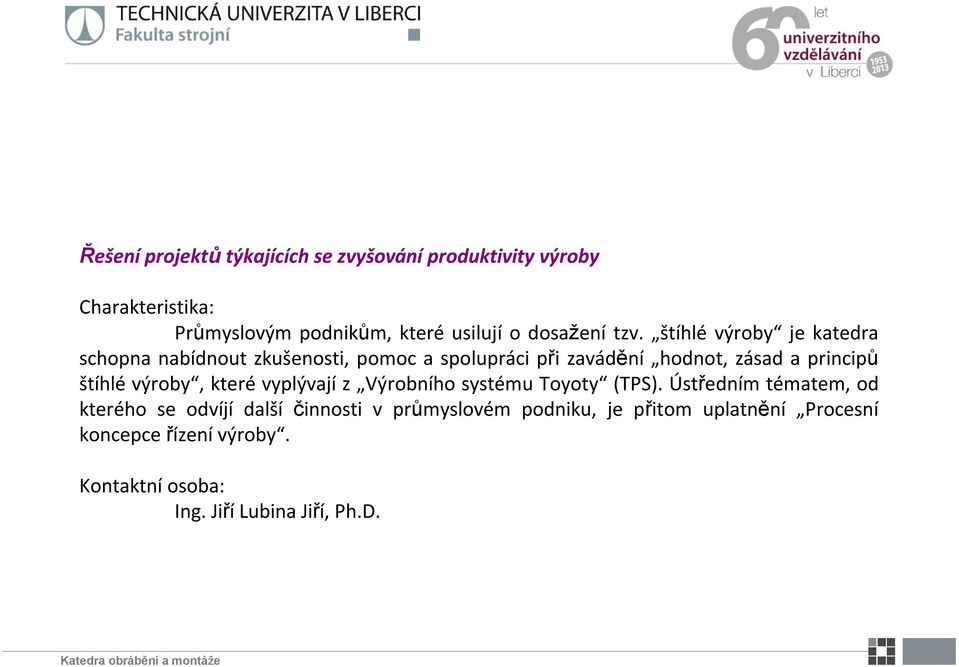

12 Řešení projektů týkajících se zvyšování produktivity výroby Charakteristika: Průmyslovým podnikům, které usilují o dosažení tzv. štíhlé výroby je katedra schopna nabídnout zkušenosti, pomoc a spolupráci při zavádění hodnot, zásad a principů štíhlé výroby, které vyplývají z Výrobního systému Toyoty (TPS). Ústředním tématem, od kterého se odvíjí další činnosti v průmyslovém podniku, je přitom uplatnění Procesní koncepce řízení výroby. Kontaktní osoba: Ing. Jiří Lubina Jiří, Ph.D.
