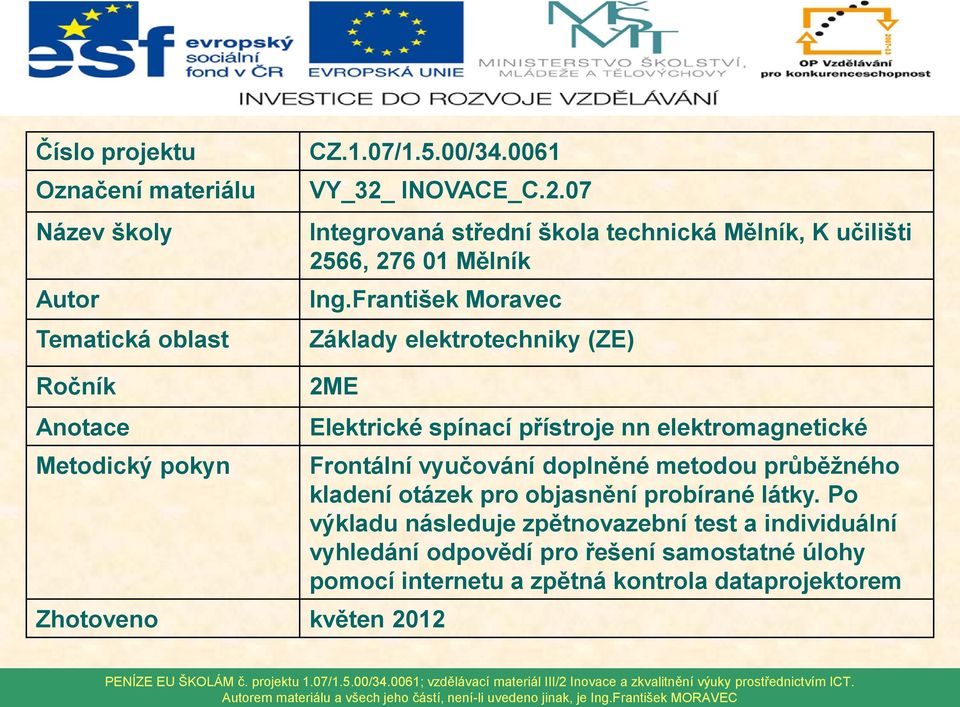

1 ISŠT Mělník Číslo projektu Označení materiálu Název školy Autor Tematická oblast CZ.1.07/1.5.00/ VY_32_ INOVACE_C.2.07 Integrovaná střední škola technická Mělník, K učilišti 2566, Mělník Ing.František Moravec Základy elektrotechniky (ZE) Ročník Anotace Metodický pokyn 2ME Zhotoveno květen 2012 Elektrické spínací přístroje nn elektromagnetické Frontální vyučování doplněné metodou průběžného kladení otázek pro objasnění probírané látky. Po výkladu následuje zpětnovazební test a individuální vyhledání odpovědí pro řešení samostatné úlohy pomocí internetu a zpětná kontrola dataprojektorem

2 Relé Má dva klidové stavy Bistabilní (polarizované, impulzní) Vzhledem k tomu, že v klidovém stavu má toto relé nulovou spotřebu, nejsou mu výraznými konkurenty ani polovodičová relé. Oproti nim naopak dosahují vysoké izolační pevnosti mezi kontakty a cívkou, mají i minimální výkonovou ztrátu na kontaktech a umožňují lineární přenos i malých signálů bez zkreslení Používá se všude tam kde běžné relé, s výjimkou obvodů, kde se musí zabezpečit rozepnutí kontaktů po odpojení napájení Pro změnu stavu (překlopení) z jednoho klidového stavu do druhého mu stačí pouze impuls a setrvá v něm libovolně dlouho; resp.do příchodu dalšího impulsu

3 Nejčastěji je cívka tohoto relé konstruovaná jako dvojitá: I. zajišťuje sepnutí kontaktů II. zajišťuje rozepnutí kontaktů Změna stavu: Příchozí napětí má stejnou polaritu a pro změnu stavu je potřebné přivést impuls do jedné, nebo druhé cívky Existují i bistabilní relé s jedinou cívkou, kde se změny stavu dosáhne změnou polarity budicího impulsu přiváděného do cívky Relé Princip bistabilního relé

4 Test Kolik klidových stavů má bistabilní relé? 2. Jakou má spotřebu bistabilní relé v klidovém stavu? 3. Čím se liší cívka bistabilního relé, od cívky běžného relé? 4. Jak lze dosáhnout změny stavu u bistabilního relé? Řešení: DUM - VY_32_ INOVACE_C.2.07 str. 2, 3

5 Samostatná práce Zadání: Vyhledejte pomocí internetu a zapište parametry některého z nabízených bistabilních relé, které světoví výrobci nabízí Řešení: DUM - VY_32_ INOVACE_C.2.07 str. 6

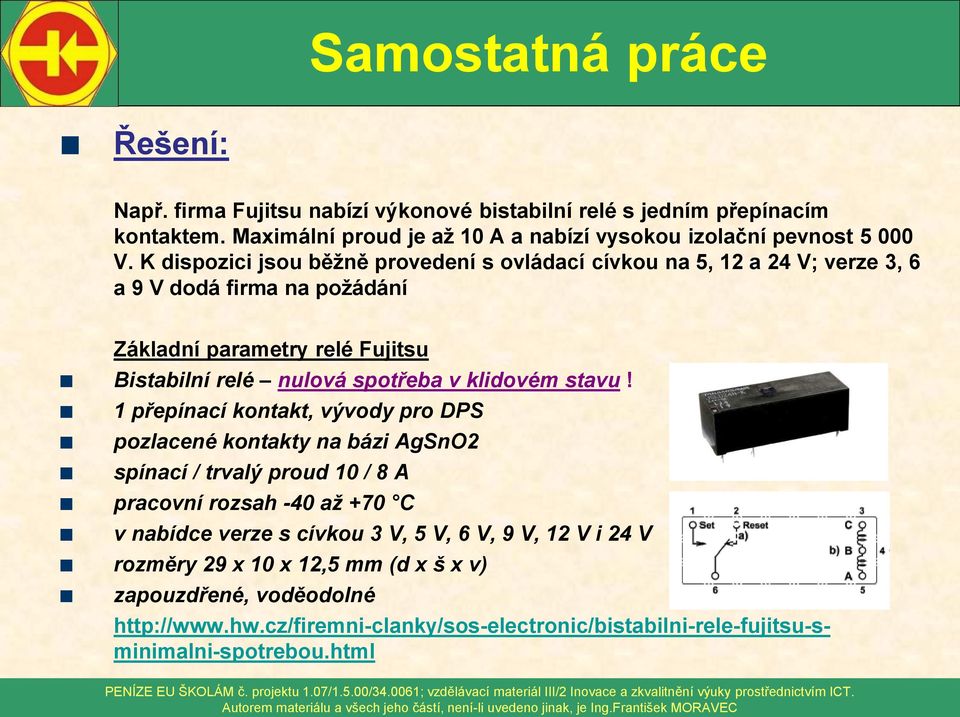

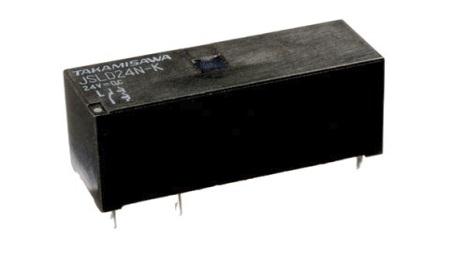

6 Samostatná práce Řešení: Např. firma Fujitsu nabízí výkonové bistabilní relé s jedním přepínacím kontaktem. Maximální proud je až 10 A a nabízí vysokou izolační pevnost V. K dispozici jsou běžně provedení s ovládací cívkou na 5, 12 a 24 V; verze 3, 6 a 9 V dodá firma na požádání Základní parametry relé Fujitsu Bistabilní relé nulová spotřeba v klidovém stavu! 1 přepínací kontakt, vývody pro DPS pozlacené kontakty na bázi AgSnO2 spínací / trvalý proud 10 / 8 A pracovní rozsah -40 až +70 C v nabídce verze s cívkou 3 V, 5 V, 6 V, 9 V, 12 V i 24 V rozměry 29 x 10 x 12,5 mm (d x š x v) zapouzdřené, voděodolné

7 ISŠT Mělník Použitá literatura: [1] Příručka pro elektrotechnika Ing.Klaus Tkotz a kol., vydalo nakladatelství Europa- Sobotáles cz. s.r.o., Praha 10 v roce 2006 (ISBN ) [2] Praktická elektrotechnika Petr Bastian a kol., vydalo nakladatelství Europia- Sobotáles cz. s.r.o., Praha 10 v roce 2004 (ISBN ) [3] Základy elektrotechniky II, pro 2. a 3. ročník SOU elektrotechnických Ing.Ladislav Voženílek, Ing.František Lstibůrek, vydalo SNTL Praha 1 v roce 1989 [4] Elektrické přístroje skripta Doc. Ing. Václav V r á n a, CSc., Ing. Václav Kolár Ph.D. [5] Volně šířené a dostupné firemní prezentační materiály a prodejní katalogy výrobců spínacích a jistících přístrojů [6] Archiv autora Seznam zdrojů obrázků na jednotlivých stranách prezentace: 2. IK8800_4b8292b98f791.jpg 3. - str.110 obr.2 Seznam www stránek využitých pro řešení samostatné práce:
