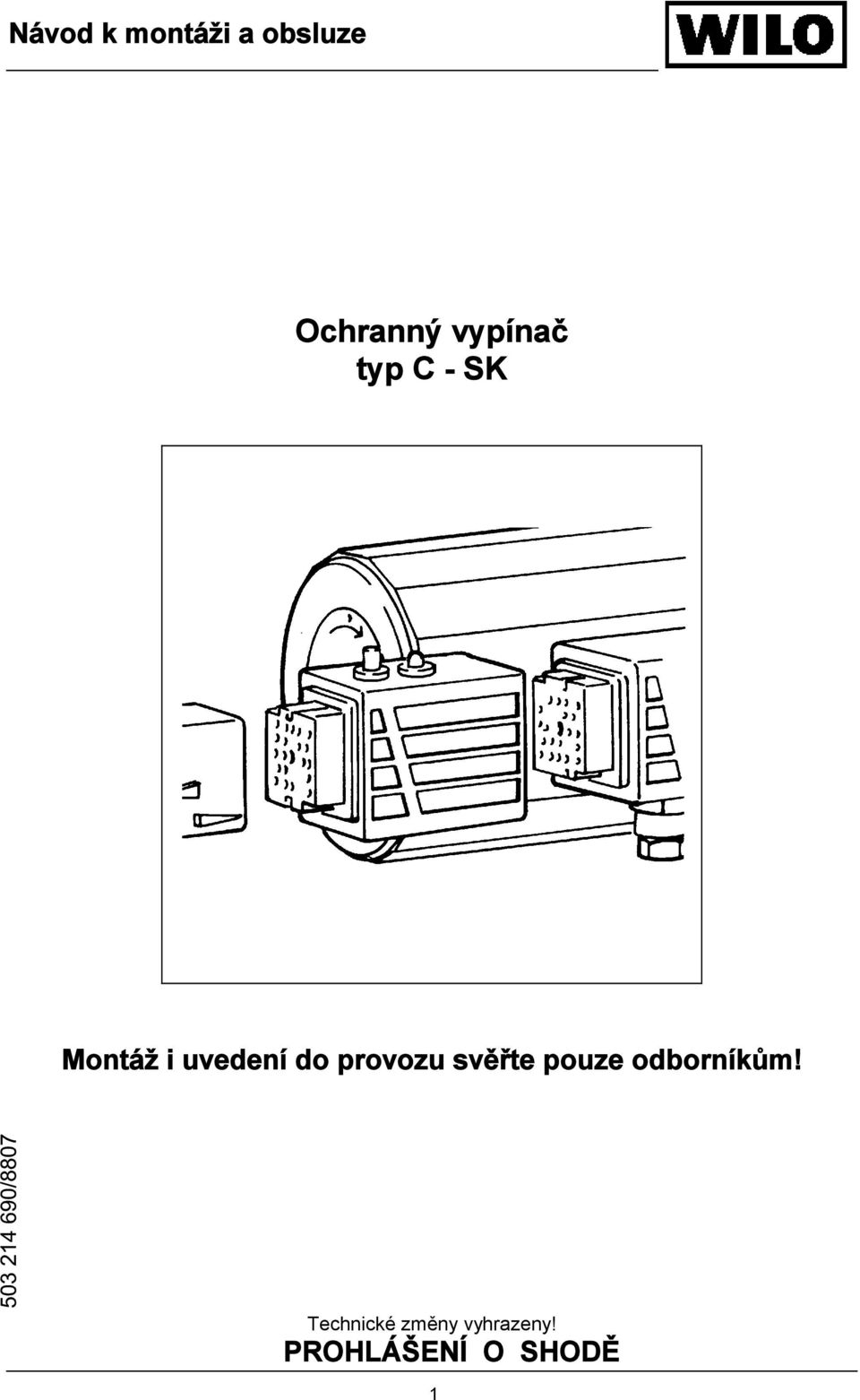

1 Ochranný vypínač typ C - SK Montáž i uvedení do provozu svěřte pouze odborníkům! Technické změny vyhrazeny! PROHLÁŠENÍ O SHODĚ 1

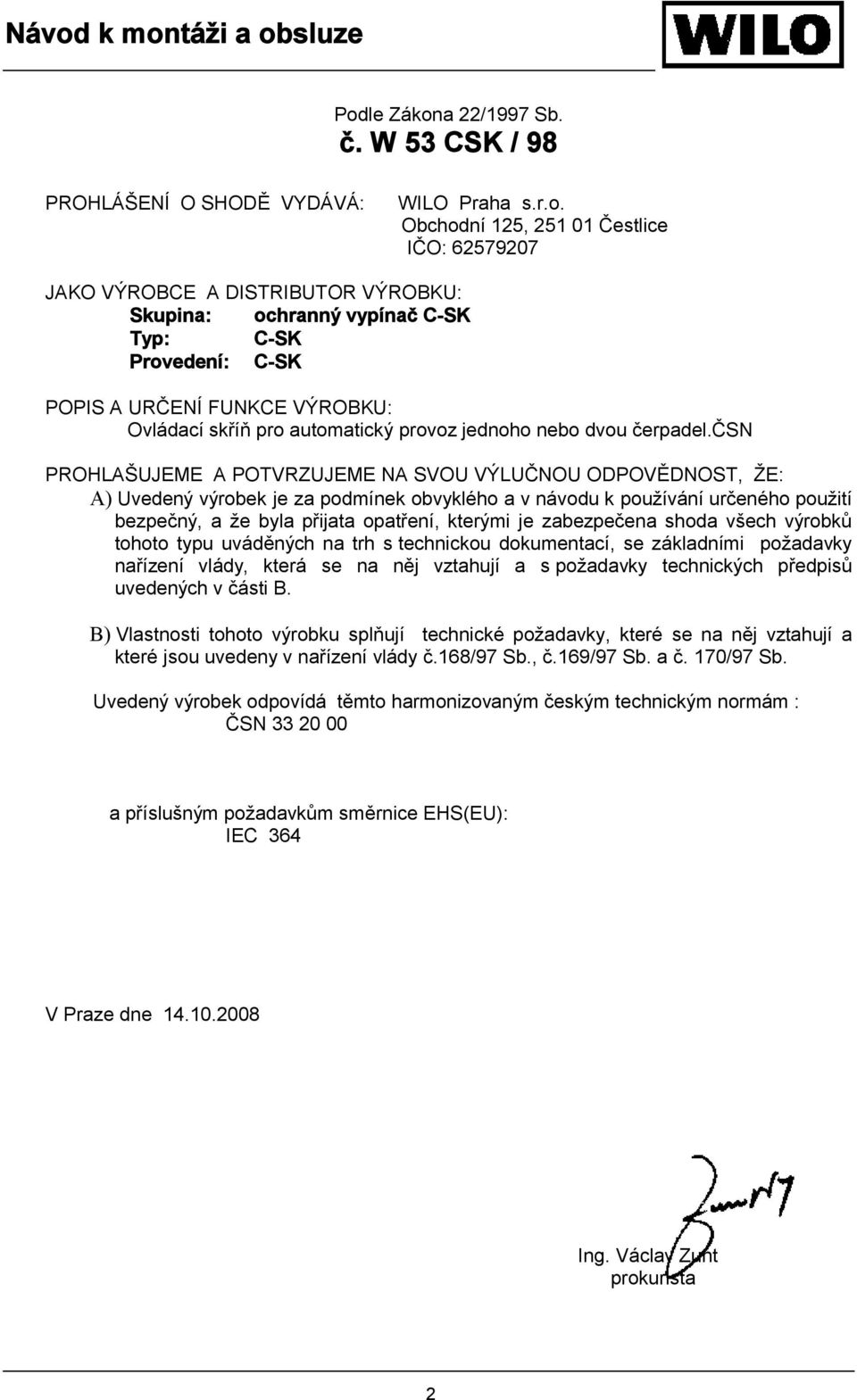

2 Podle Zákona 22/1997 Sb. č. W 53 CSK / 98 PROHLÁŠENÍ O SHODĚ VYDÁVÁ: WILO Praha s.r.o. Obchodní 125, Čestlice IČO: JAKO VÝROBCE A DISTRIBUTOR VÝROBKU: Skupina: ochranný vypínač C-SK Typ: C-SK Provedení: C-SK POPIS A URČENÍ FUNKCE VÝROBKU: Ovládací skříň pro automatický provoz jednoho nebo dvou čerpadel.čsn PROHLAŠUJEME A POTVRZUJEME NA SVOU VÝLUČNOU ODPOVĚDNOST, ŽE: A) Uvedený výrobek je za podmínek obvyklého a v návodu k používání určeného použití bezpečný, a že byla přijata opatření, kterými je zabezpečena shoda všech výrobků tohoto typu uváděných na trh s technickou dokumentací, se základními požadavky nařízení vlády, která se na něj vztahují a s požadavky technických předpisů uvedených v části B. B) Vlastnosti tohoto výrobku splňují technické požadavky, které se na něj vztahují a které jsou uvedeny v nařízení vlády č.168/97 Sb., č.169/97 Sb. a č. 170/97 Sb. Uvedený výrobek odpovídá těmto harmonizovaným českým technickým normám : ČSN a příslušným požadavkům směrnice EHS(EU): IEC 364 V Praze dne Ing. Václav Zunt prokurista 2

3 Všeobecné informace Montáž i uvedení do provozu svěřte pouze odborníkům. Za neodborné provedení montáže nebo uvedení do provozu nelze převzít žádné ručení. Použití Modul je určen k řízení chodu třífázových elektromotorů Wilo u bezucpávkových čerpadel Wilo řady r s vestavěnými bimetalovými čidly pro hlídání teploty vinutí. (V současnosti nelze u P65/250r; P80/250r a P100/200r.) Technické údaje Provozní napětí V Kmitočet 50 Hz Ovládací napětí 400V Max. spínací výkon 1,4 kw Max. předřazená pojistka 10 A Max. teplota média 110 C Max. teplota prostředí 40 C Elektrické připojení Schéma obsazení svorek je na svorkovnici ve svorkovnicové skříňce motoru. Zkontrolujte charakter proudu a napětí v přívodu ze sítě. Dodržte platné předpisy a normy. Respektujte údaje z typového štítku čerpadla. Je nutná kontrola smyslu otáčení. Pro jeho změnu přehoďte dvě libovolné fáze. Přívod musí být proveden jako pevný se zásuvkou nebo úplným vypínačem s otevřením kontaktů min. 3 mm. Pozor: Svorky nebo WSK-11 na svorkovnici motoru se nesmí obsadit, protože jinak se modul zničí. Montáž - Sejměte dosavadní volič otáček (obr. 1 a 2) - Na svorkovnicovou skříňku motoru nasaďte modul ochrany motoru a utáhněte středový šroub (obr. 3). - Na modul nasaďte volič s nastaveným požadovaným stupněm otáček a utáhněte (obr. 4). Funkce C-SK je modul komplexní ochrany motoru, tzn. že motor je chráněn proti přetížení ve všech stupních otáček. Po obnovení dodávky proudu po výpadku se motor zapíná automaticky. Vypnutí kontaktem ochrany vinutí (WSK) signalizuje červené světlo kontrolky. Motor zůstává vypnutý tak dlouho, dokud se po zchladnutí neodblokuje ručně vypínačem. Při opakovaném vypínání motorové ochrany (WSK) se musí čerpadlo elektricky i mechanicky překontrolovat; podle potřeby by se měl přivolat servis Wilo. 3

4 3 415 V TRI 380 V V TRI 380 V Zařazení produktů WILO SALMSON AG podle STANDARDNÍ KLASIFIKACE PRODUKCE (SKP) Kód CPC HS/CN JK Odstředivá čerpadla Spínací a regul. přístroje Náhradní díly čerpadel Servis čerpadel

5 Záruční list Typ čerpadla :... (štítkový údaj) Výrobní číslo :... (štítkový údaj) - Tyto údaje doplní prodejce při prodeji - Datum prodeje :... Poskytovaná záruka při dodržení podmínek pro zabudování a provoz tak, jak jsou uvedeny v tomto dokladu výrobce : Záruka je poskytnuta na dobu...měsíců od data prodeje Název/razítko a podpis prodejce :... Mechanickou instalaci čerpadla provedla firma : dne : název/razítko a podpis Elektrickou instalaci čerpadla provedla firma : dne : název/razítko a podpis 5
