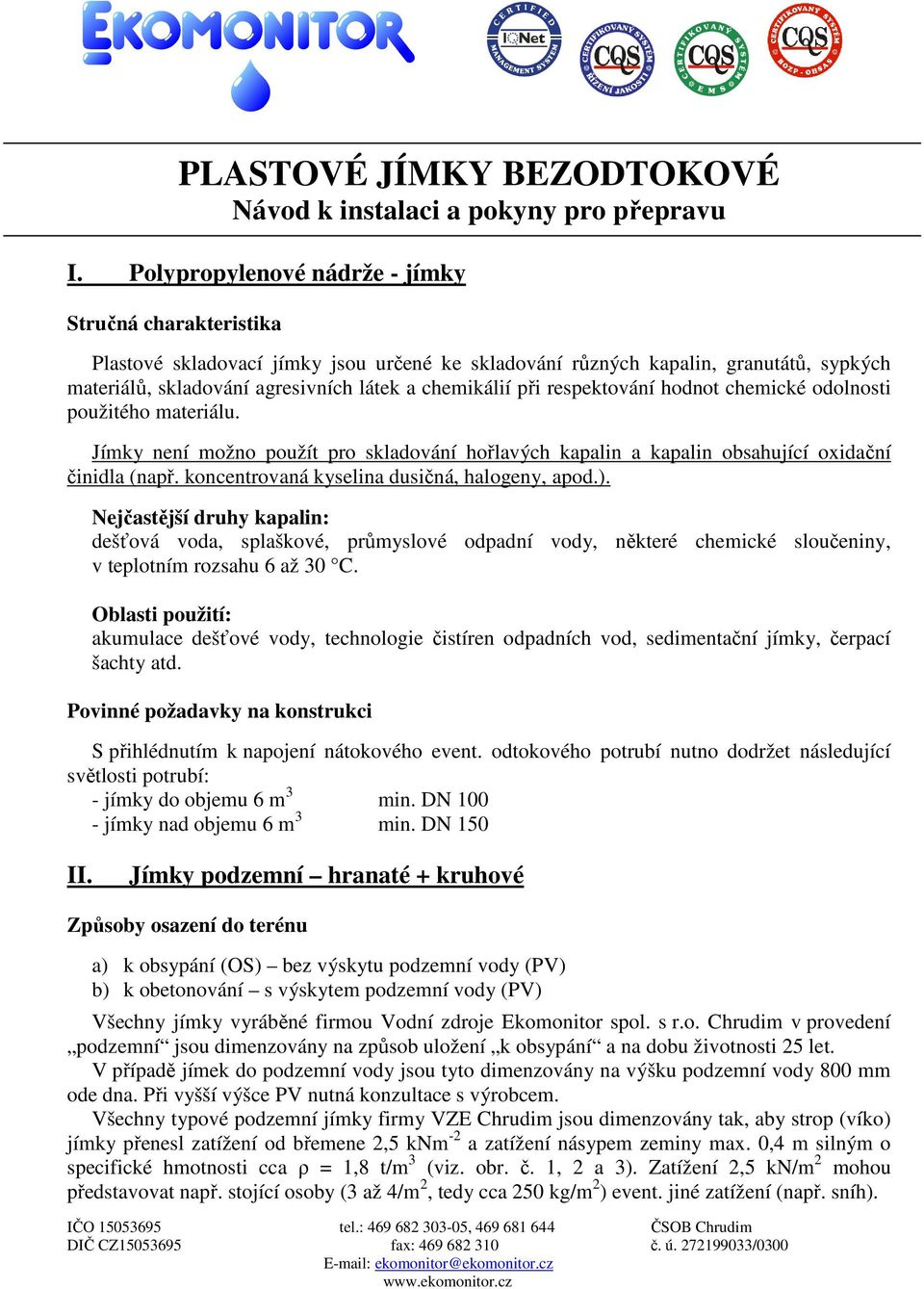

1 PLASTOVÉ JÍMKY BEZODTOKOVÉ Návod k instalaci a pokyny pro přepravu I. Polypropylenové nádrže - jímky Stručná charakteristika Plastové skladovací jímky jsou určené ke skladování různých kapalin, granutátů, sypkých materiálů, skladování agresivních látek a chemikálií při respektování hodnot chemické odolnosti použitého materiálu. Jímky není možno použít pro skladování hořlavých kapalin a kapalin obsahující oxidační činidla (např. koncentrovaná kyselina dusičná, halogeny, apod.). Nejčastější druhy kapalin: dešťová voda, splaškové, průmyslové odpadní vody, některé chemické sloučeniny, v teplotním rozsahu 6 až 30 C. Oblasti použití: akumulace dešťové vody, technologie čistíren odpadních vod, sedimentační jímky, čerpací šachty atd. Povinné požadavky na konstrukci S přihlédnutím k napojení nátokového event. odtokového potrubí nutno dodržet následující světlosti potrubí: - jímky do objemu 6 m 3 min. DN jímky nad objemu 6 m 3 min. DN 150 II. Jímky podzemní hranaté + kruhové Způsoby osazení do terénu a) k obsypání (OS) bez výskytu podzemní vody (PV) b) k obetonování s výskytem podzemní vody (PV) Všechny jímky vyráběné firmou Vodní zdroje Ekomonitor spol. s r.o. Chrudim v provedení podzemní jsou dimenzovány na způsob uložení k obsypání a na dobu životnosti 25 let. V případě jímek do podzemní vody jsou tyto dimenzovány na výšku podzemní vody 800 mm ode dna. Při vyšší výšce PV nutná konzultace s výrobcem. Všechny typové podzemní jímky firmy VZE Chrudim jsou dimenzovány tak, aby strop (víko) jímky přenesl zatížení od břemene 2,5 knm -2 a zatížení násypem zeminy max. 0,4 m silným o specifické hmotnosti cca ρ = 1,8 t/m 3 (viz. obr. č. 1, 2 a 3). Zatížení 2,5 kn/m 2 mohou představovat např. stojící osoby (3 až 4/m 2, tedy cca 250 kg/m 2 ) event. jiné zatížení (např. sníh).

respektování hodnot chemické odolnosti použitého materiálu. Jímky není možno použít pro skladování hořlavých kapalin a kapalin obsahující oxidační činidla (např.

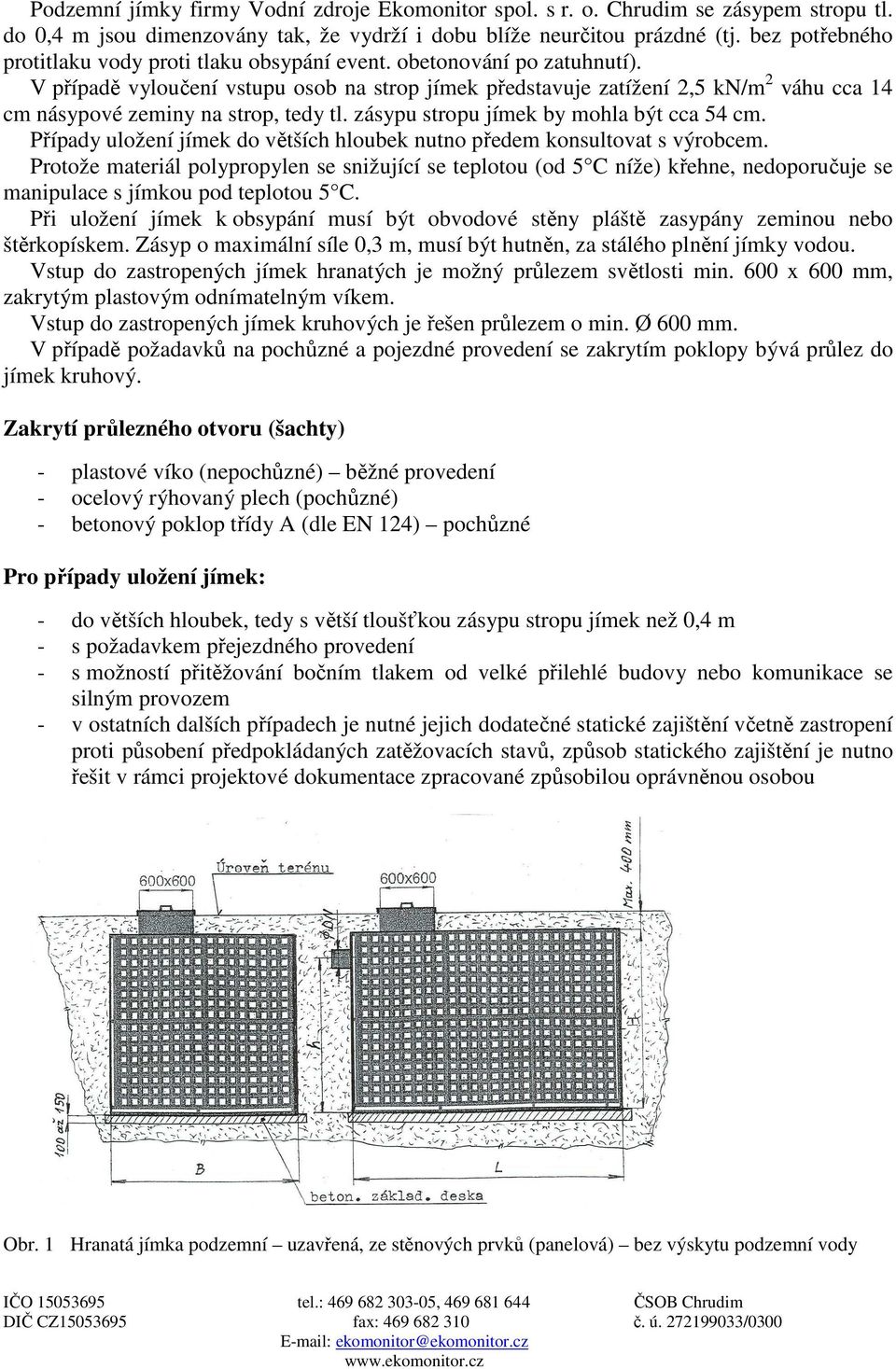

2 Podzemní jímky firmy Vodní zdroje Ekomonitor spol. s r. o. Chrudim se zásypem stropu tl. do 0,4 m jsou dimenzovány tak, že vydrží i dobu blíže neurčitou prázdné (tj. bez potřebného protitlaku vody proti tlaku obsypání event. obetonování po zatuhnutí). V případě vyloučení vstupu osob na strop jímek představuje zatížení 2,5 kn/m 2 váhu cca 14 cm násypové zeminy na strop, tedy tl. zásypu stropu jímek by mohla být cca 54 cm. Případy uložení jímek do větších hloubek nutno předem konsultovat s výrobcem. Protože materiál polypropylen se snižující se teplotou (od 5 C níže) křehne, nedoporučuje se manipulace s jímkou pod teplotou 5 C. Při uložení jímek k obsypání musí být obvodové stěny pláště zasypány zeminou nebo štěrkopískem. Zásyp o maximální síle 0,3 m, musí být hutněn, za stálého plnění jímky vodou. Vstup do zastropených jímek hranatých je možný průlezem světlosti min. 600 x 600 mm, zakrytým plastovým odnímatelným víkem. Vstup do zastropených jímek kruhových je řešen průlezem o min. Ø 600 mm. V případě požadavků na pochůzné a pojezdné provedení se zakrytím poklopy bývá průlez do jímek kruhový. Zakrytí průlezného otvoru (šachty) - plastové víko (nepochůzné) běžné provedení - ocelový rýhovaný plech (pochůzné) - betonový poklop třídy A (dle EN 124) pochůzné Pro případy uložení jímek: - do větších hloubek, tedy s větší tloušťkou zásypu stropu jímek než 0,4 m - s požadavkem přejezdného provedení - s možností přitěžování bočním tlakem od velké přilehlé budovy nebo komunikace se silným provozem - v ostatních dalších případech je nutné jejich dodatečné statické zajištění včetně zastropení proti působení předpokládaných zatěžovacích stavů, způsob statického zajištění je nutno řešit v rámci projektové dokumentace zpracované způsobilou oprávněnou osobou Obr. 1 Hranatá jímka podzemní uzavřená, ze stěnových prvků (panelová) bez výskytu podzemní vody

V případě vyloučení vstupu osob na strop jímek představuje zatížení 2,5 kn/m 2 váhu cca 14 cm násypové zeminy na strop, tedy tl. zásypu stropu jímek by mohla být cca 54 cm.

3 Obr. 2 Kruhová jímka podzemní s víkem (uzavřená) bez výskytu podzemní vody Stručný postup na osazení podzemní jímky bez výskytu podzemní vody a) Vykopání stavební jámy (rozměry dány velikostí nádrže zvětšené o manipulační prostor). b) Zhotovení železobeton. základ. desky tloušťky 100 až 150 m (dle velikosti jímky). Rozměry desky jsou dány rozměry nádrže zvětšené na každé straně o cca 200 mm. c) Před zatuhnutím a vyzráním betonu povrch desky vyrovnat na rovinnost cca 5 mm/ 2 m v obou na sebe kolmých směrech. d) Na zatuhlou, vyzrálou a očištěnou základovou desku usadit jímku. e) Jímku začít plnit vodou a současně začít jímku rovnoměrně obsypávat obsypem za současného hutnění. Rozdíl mezi výškou hladiny vody a zásypem má být cca 200 až 300 mm. f) Obsyp má být tvořen drceným kamenivem (štěrkem) zrnitosti 14 až 22, event. štěrkopískem. Zcela nevhodná k obsypu je jen vykopaná zemina (hlína). g) Před dokončením obsypání napojit event. nátokové a odtokové potrubí. h) Vykopanou zeminou možno zakrýt strop jímky až do maxim. tloušťky 400 mm. i) Vstupní průleznou šachtu zakrýt odnímatelným plastovým víkem, které je vhodné proti nežádoucímu sejmutí zabezpečit např. visacími zámky. Stručný postup na osazení podzemní jímky s výskytem podzemní vody a) Vykopání stavební jámy (rozměry dány velikostí jímky zvětšené o manipulační prostor). b) Zhotovení železobeton. základ. desky tloušťky 100 až 150 m (dle velikosti jímky). Rozměry desky jsou dány rozměry jímky zvětšené na každé straně o cca 200 mm.

c) Před zatuhnutím a vyzráním betonu povrch desky vyrovnat na rovinnost cca 5 mm/ 2 m v obou na sebe kolmých směrech. d) Na zatuhlou, vyzrálou a očištěnou základovou desku usadit jímku.

4 c) Před zatuhnutím a vyzráním betonu povrch desky vyrovnat na rovinnost cca 5 mm/ 2 m v obou na sebe kolmých směrech. d) Na základovou desku rozprostřít cca 100 až 150 mm betonové kaše. e) Do této kaše usadit jímku, která má na dně ještě plastová žebra s provlečenými ocelovými závlačemi, a vyrovnat do vodorovné polohy. f) Jímku začít plnit vodou a současně jímku rovnoměrně obetonovávat, a beton rovnoměrně hutnit. Rozdíl mezi výškou hladiny vody a betonu dodržovat cca 200 mm. Výšku obetonování provésti cca 300 až 400 mm nad předpokládanou výšku hladiny podzemní vody. g) Po zatuhnutí betonu možno zbytek výšky pláště jímky obsypat, včetně zakrytí stropu jímky. h) Před dokončením obsypání napojit event. nátokové a odtokové potrubí. i) Vykopanou zeminou možno zakrýt strop jímky až do maxim. tloušťky 400 mm. j) Vstupní průleznou šachtu zakrýt odnímatelným plastovým víkem, které je vhodné proti nežádoucímu sejmutí zabezpečit např. visacími zámky. Na obr. 3, 4 jsou naznačeny nejčastější úpravy jímek pro uložení do podzemní vody. Obr. 3 vhodné pro nižší hladiny spodní vody (cca do 0,8 m) Obr. 4 vhodné pro vyšší hladiny spodní vody (nad 0,8 m)

f) Jímku začít plnit vodou a současně jímku rovnoměrně obetonovávat, a beton rovnoměrně hutnit. Rozdíl mezi výškou hladiny vody a betonu dodržovat cca 200 mm.

5 Doporučená bezpečnostní opatření Vzhledem k dimenzování stropu podzemních nepřejezdných jímek doporučuje výrobce uživateli místo půdorysu jímky označit výstražnými tabulemi, nebo event. místo oplotit. Odnímatelné plastové víko je ve standartním provedení nepochůzné. Pokud je průlez do jímky zakryt jen plastovým víkem, je vhodné toto víko uzamknout visacím zámkem. III. Jímky nadzemní - samonosné Stojí vždy nad úrovní terénu na rovné ploše, vně nebo uvnitř stavebních objektů. Jsou dimenzovány opět na životnost 25 let a vyráběny v provedení: - jímky hranaté zastropené se vstupním průlezem minim. 600 x 600 mm - jímky kruhové: - zastropené (uzavřené) s kruhovým vstupním průlezem minim. Ø 600 mm - otevřené Strop samonosných zastropených jímek je dimenzován tak, aby přenesl zatížení břemenem 2,5 knm -2. Stručný postup osazení samonosné jímky nad úroveň terénu IV. a) Zhotovení vodorovné základ. železobeton. desky tloušťky 150 až 200 mm (dle objemu jímky). Rovinnost dosedací plochy dodržet cca 5 mm/2 m délky v obou na sebe kolmých směrech. b) Usazení jímky na zatuhlou, vyzrálou a očištěnou základ. desku. c) Připojení event. nátokového a odtokového potrubí. d) Jímkye stojící vně budov zajistit proti zamrznutí. Pokyny pro skladování a přepravu a) Pokud jsou jímky vyrobeny z polypropylenu bez stabilizace proti ÚV záření, pak tyto neskladovat dlouho na otevřeném prostranství. b) Kruhové jímky přepravovat event. skladovat vždy na stojato, tedy tak, jak budou stát na místě určení. Položení jímky na ležato např. při přepravě může mít za následek deformaci válcového pláště včetně prasknutí některých svárů. c) Jakoukoliv manipulaci s jímkami při teplotách pod 5 C provádět s max. opatrností. V. Všeobecné pokyny pro bezpečnost a hygienu práce U jímek na skladování splaškových a kanalizačních vod mohou vznikat uvnitř jedovaté a hořlavé plyny. Proto je nutno při event. nutném vstupu do jímky dodržovat následující zásady: 1) Po vypuštění nebo odčerpání obsahu jímky pokud možno nechat jímku určitou dobu odvětrat. 2) Činnost spojenou s čištěním a údržbou provádět alespoň dvěma pracovníky, při čemž do jímky by měl vlézt vždy jen jeden. 3) Nevstupovat do prázdné jímky s otevřeným ohněm. 4) Dbát zvýšené opatrnosti a dodržovat všechny bezpečnostní předpisy souvisící s touto činností. 5) Ustanovení pracovníci údržby by měli: Dodržovat osobní hygienu. Používat ochranné rukavice event. jiné ochranné pomůcky. Být očkován proti tetanu. Nechat si ošetřit i event. drobná poranění.

Jímky nadzemní - samonosné Stojí vždy nad úrovní terénu na rovné ploše, vně nebo uvnitř stavebních objektů.
