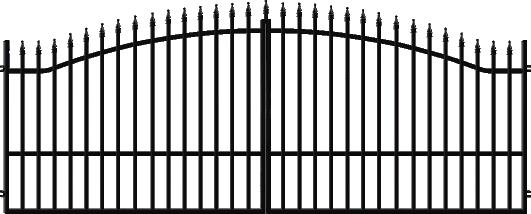

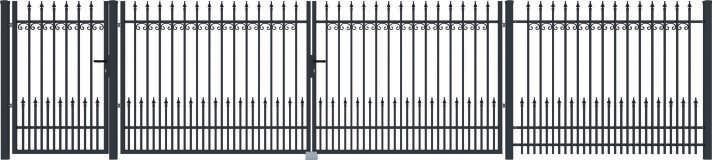

ALICJA 2. antracitová DVOUKŘÍDLÁ BRÁNA. 300 (304 * ) cm. Šířka: 175 cm. Plotové tyče: 22 ks. W s pohonem: W2752. Kód:

Transkript

1 2020

2 ALICJA 2 brány splńují normy eu ocel záruka let ral x 6 mm montovatelné antracitová úchyty protikorozní ochrana PLOTOVÉ POLE V:,45 m MONTOVATELNÉ ÚCHYTY JSOU SOUČÁSTÍ BRAN A BRANEK 200 (202*) cm 200 (202*) cm 45 cm 75 cm Profil plotové tyče: 6x6 mm 6x6 mm Plotové tyče: 5 ks 5 ks Profil příčky: 25x5 mm 25x5 mm W2692 W269 BRANKA LEVÁ/PRAVÁ 05 (3*) cm 75 cm Profil plotové tyče: 6x6 mm Plotové tyče: 7 ks Profil rámu: 40x40 mm Profil příčky: 25x5 mm L: W2758 P: W2759 branka zahrnuje: doraz branky, zámek branky, klika, cylindrická vložka, 3 klíče DVOUKŘÍDLÁ BRÁNA 3 M 300 (304 * ) cm 75 cm Profil plotové tyče: 6x6 mm Plotové tyče: 22 ks Profil rámu: 40x40 mm Profil příčky: 25x5 mm W s : W2752 brána zahrnuje: doraz branky, zamek branky, klika, cylindrická vložka, 3 klíče, dolní zástrč brány DVOUKŘÍDLÁ BRÁNA 3,5 M 350 (354*) cm 75 cm Profil plotové tyče: 6x6 mm Plotové tyče: 26 ks Profil rámu: 40x40 mm Profil příčky: 25x5 mm W s : W2753 brána zahrnuje: doraz branky, zamek branky, klika, cylindrická vložka, 3 klíče, dolní zástrč brány DVOUKŘÍDLÁ BRÁNA 4 M 400 (404 * ) cm 75 cm Profil plotové tyče: 6x6 mm Plotové tyče: 30 ks Profil rámu: 40x40 mm Profil příčky: 25x5 mm W s : W2754 brána zahrnuje: doraz branky, zamek branky, klika, cylindrická vložka, 3 klíče, dolní zástrč brány POSUVNÁ BRÁNA** LEVÁ/PRAVÁ 600 (400 * ) cm 74 cm Profil plotové tyče: 6x6 mm Plotové tyče: 35 ks Profil rámu: 40x40 mm Profil příčky: 25x5 mm L: W2760, P: W276 - s : L: W2762, P: W2763 PŘÍSLUŠENSTVÍ * vzdálenost mezi kovovými sloupky. ** balení posuvné brány obsahuje: dorazový sloupek 7x7 cm, opěrný sloupek 7x7 cm, vodící kladka, kyvný vozík, zámek hákový, nájezdové kolečko. protikorozní ochrana sloupek pro plotové pole 5x5x200 cm, RAL W T spojka pro plotové pole, 5x2 cm, 2 ks, RAL S sloupková objímka pro plotové pole, 5x5 cm, RAL S58 4. sloupek k bráně a brance 0x0x220 cm, RAL W sloupková objímka, 0x0 cm, RAL S dorazový sloupek (branka) 0x0x220 cm, RAL W kotva pro montaż branky a brány do zděných sloupků... W kotva pro montaż branky a brány do zděných sloupků... S5203

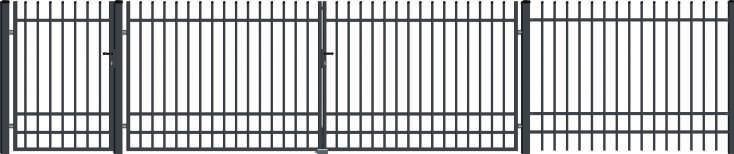

3 BARCELONA brány splńují normy eu ocel záruka let ral 706 antracitová 6 x 6 mm protikorozní ochrana PLOTOVÉ POLE MONTOVATELNÉ ÚCHYTY JSOU SOUČÁSTÍ BRAN A BRANEK 200 (202*) cm 200 (202*) cm 80 cm 0 cm Profil plotové tyče: 6x6 mm 6x6 mm Plotové tyče: 5 ks 5 ks Profil příčky: 25x5 mm 25x5 mm W6920 W7089 BRANKA UNIVERZÁLNÍ Profil plotové tyče: Plotové tyče: Profil rámu: Profil příčky: 00 (08*) cm 0 cm 6x6 mm 7 ks 40x40 mm 25x5 mm W3834 branka zahrnuje: doraz branky, zámek branky, klika, cylindrická vložka, 3 klíče DVOUKŘÍDLÁ BRÁNA 3 M 300 (304*) cm 0 cm Profil plotové tyče: 6x6 mm Plotové tyče: 22 ks Profil rámu: 40x40 mm Profil příčky: 25x5 mm W383 - s : W3828 brána zahrnuje: doraz branky, zamek branky, klika, cylindrická vložka, 3 klíče, dolní zástrč brány DVOUKŘÍDLÁ BRÁNA 3,5 M 350 (354*) cm 0 cm Profil plotové tyče: 6x6 mm Plotové tyče: 26 ks Profil rámu: 40x40 mm Profil příčky: 25x5 mm W s : W3829 brána zahrnuje: doraz branky, zamek branky, klika, cylindrická vložka, 3 klíče, dolní zástrč brány DVOUKŘÍDLÁ BRÁNA 4 M 400 (404*) cm 0 cm Profil plotové tyče: 6x6 mm Plotové tyče: 30 ks Profil rámu: 40x40 mm Profil příčky: 25x5 mm W s : W3830 brána zahrnuje: doraz branky, zamek branky, klika, cylindrická vložka, 3 klíče, dolní zástrč brány POSUVNÁ BRÁNA** LEVÁ/PRAVÁ 600 (400*) cm 04 cm Profil plotové tyče: 6x6 mm Plotové tyče: 3 ks Profil rámu: 40x40 mm Profil příčky: 25x5 mm L: W7905, P: W s : L: W7902, P: W7903 PŘÍSLUŠENSTVÍ * vzdálenost mezi kovovými sloupky. ** balení posuvné brány obsahuje: dorazový sloupek 7x7 cm, opěrný sloupek 7x7 cm, vodící kladka, kyvný vozík, zámek hákový, nájezdové kolečko. protikorozní ochrana sloupek pro plotové pole 5x5x70 cm RAL W6749 VARIANTA A 2. U spojka pro plotové pole, 2 ks, RAL S806 VARIANTA B 3. L spojka pro plotové pole, 4 ks, RAL S sloupek k bráně a brance RAL 706 7x7x90cm...W dorazový sloupek (branka) 7x7x90 cm RAL W středový doraz dvoukřídlé brány...s kotva pro montaż branky a brány do zděných sloupků...w kotva pro montaż branky a brány do zděných sloupků...s5203

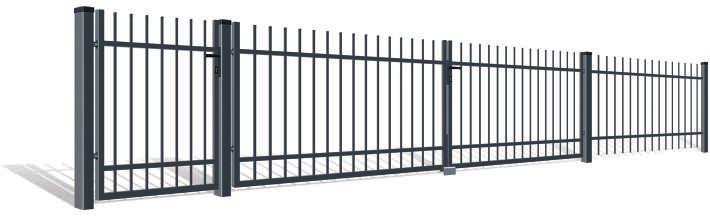

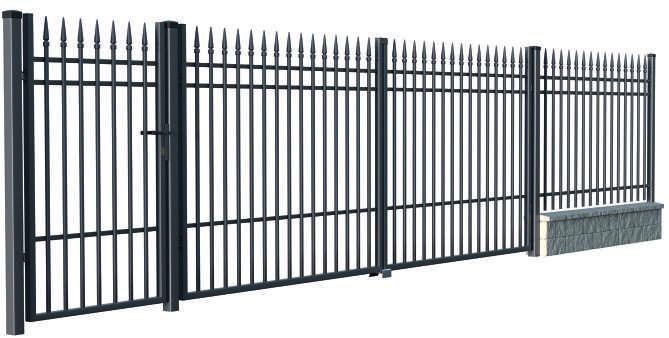

4 PORTLAND brány splńují normy eu ocel záruka let ral 706 antracitová 6 x 6 mm matná barva s jemnou strukturou montovatelné úchyty protikorozní ochrana PLOTOVÉ POLE 200 (202)* cm 200 (202)* cm 30 cm 60 cm Profil plotové tyče: 6x6 mm, 6x6 mm, Plotové tyče: 5 ks 5 ks Profil příčky: 25x5 mm 25x5 mm W7326 W3682 MONTOVATELNÉ ÚCHYTY JSOU SOUČÁSTÍ BRAN A BRANEK Profil plotové tyče: Plotové tyče: Profil rámu: Profil příčky: BRANKA LEVÁ/PRAVÁ 00 (08)* cm 60 cm 6x6 mm 7 ks 40x40 mm 25x5 mm L: W3976 P: W3977 branka zahrnuje: doraz branky, zámek branky, klika, cylindrická vložka, 3 klíče DVOUKŘÍDLÁ BRÁNA 3,5 M Profil plotové tyče: Plotové tyče: Profil rámu: Profil příčky: S : 350 (354)* cm 60 cm 6x6 mm 26 ks 40x40 mm 25x5 mm W3974 W397 brána zahrnuje: doraz branky, zamek branky, klika, cylindrická vložka, 3 klíče, dolní zástrč brány DVOUKŘÍDLÁ BRÁNA 4 M Profil plotové tyče: Plotové tyče: Profil rámu: Profil příčky: S : 400 (404)* cm 60 cm 6x6 mm 30 ks 40x40 mm 25x5 mm W3975 W3972 brána zahrnuje: doraz branky, zamek branky, klika, cylindrická vložka, 3 klíče, dolní zástrč brány POSUVNÁ BRÁNA** LEVÁ/PRAVÁ Profil plotové tyče: Plotové tyče: Profil rámu: Profil příčky: S : 600 (400)* cm 59 cm 6 x 6 mm 3 ks 40 x 40 mm 25 x 5 mm L: W7335, P: W7337 L: W7336, P: W7338 * vzdálenost mezi kovovými sloupky. ** balení posuvné brány obsahuje: dorazový sloupek 7x7 cm, opěrný sloupek 7x7 cm, vodící kladka, kyvný vozík, zámek hákový, nájezdové kolečko. protikorozní ochrana PŘÍSLUŠENSTVÍ sloupek pro plotové pole 5x5x200 cm RAL W T spojka pro plotové pole, 5x2 cm, 2 ks, RAL S obijmka pro plotove pole 5x5 cm, RAL S58 4. sloupek k bráně a brance RAL 706 7x7x25 cm... W středový doraz dvoukřídlé brány...s kotva pro montaż branky a brány do zděných sloupků... W kotva pro montaż branky a brány do zděných sloupků...s horní zástrč...w olní zástrč brány...w dorazový sloupek (branka) 7x7x25 cm RAL W7284

5 TOLA 2 brány splńují normy eu ocel záruka let ral x6 mm antracitová protikorozní ochrana PLOTOVÉ POLE MONTOVATELNÉ ÚCHYTY JSOU SOUČÁSTÍ BRAN A BRANEK BALENÍ BRANKY TOLA NEOBSAHUJE KLIKU A ZÁMEK 200 (202) * cm 200 (202) * cm 20 cm 50 cm Profil plotové tyče: 6x6 mm 6x6 mm Plotové tyče: 5 ks 5 ks Profil příčky: 25x5 mm 25x5 mm W708 W7763 Profil plotové tyče: Plotové tyče: Profil rámu: Profil příčky: BRANKA LEVÁ/PRAVÁ 90 (98) * cm 50 cm 6x6 mm 7 ks 40x40 mm 25X5 mm L: W4560, P: W456 DVOUKŘÍDLÁ BRÁNA 3 m 300 (304) * cm 50 cm Profil plotové tyče: 6x6 mm Plotové tyče: 22 ks Profil rámu: 40x40 mm Profil příčky: 25x5 mm W2830 S kód: W4554 brána zahrnuje: doraz branky, zamek branky, klika, cylindrická vložka, 3 klíče, dolní zástrč brány DVOUKŘÍDLÁ BRÁNA 3,5 m 350 (354) * cm 50 cm Profil plotové tyče: 6X6 mm Plotové tyče: 26 ks Profil rámu: 40x40 mm Profil příčky: 25x5 mm W283 S kód: W4555 brána zahrnuje: doraz branky, zamek branky, klika, cylindrická vložka, 3 klíče, dolní zástrč brány DVOUKŘÍDLÁ BRÁNA 4 m 400 (404) * cm 50 cm Profil plotové tyče: 6x6 mm Plotové tyče: 30 ks Profil rámu: 40x40 mm Profil příčky: 25x5 mm W2832 S kód: W4556 brána zahrnuje: doraz branky, zamek branky, klika, cylindrická vložka, 3 klíče, dolní zástrč brány Profil plotové tyče: Plotové tyče: Profil rámu: Profil příčky: S kód: POSUVNÁ BRÁNA** LEVÁ/PRAVÁ 600 (400) * cm 44 cm 6x6 mm 3 ks 40x40 mm 25x5 mm L: W726, P: W728 L: W727, P: W729 * vzdálenost mezi kovovými sloupky. ** balení posuvné brány obsahuje: dorazový sloupek 7x7 cm, opěrný sloupek 7x7 cm, vodící kladka, kyvný vozík, zámek hákový, nájezdové kolečko. PŘÍSLUŠENSTVÍ sloupek pro plotové pole 5x5x200 cm, RAL W T spojka pro plotové pole, 5x2 cm, 2 ks, RAL S sloupková objímka pro plotové pole, 5x5 cm, RAL S58 4. sloupek k bráně a brance 7x7x25 cm, RAL W kotva pro montaż branky a brány do zděných sloupků...w kotva pro montaż branky a brány do zděných sloupků...s středový doraz dvoukřídlé brány...s dorazový sloupek (branka) 7x7x25 cm, RAL W doraz branky zámek branky.... klika... }W cylindrická vložka, 3 klíče...

6 YORK brány splńují normy eu ocel záruka let ral 706 antracitová 6 x 6 mm protikorozní ochrana PLOTOVÉ POLE MONTOVATELNÉ ÚCHYTY JSOU SOUČÁSTÍ BRAN A BRANEK 200 (202*) cm 200 (202*) cm 30 cm 60 cm Profil plotové tyče: 6x6 mm 6x6 mm Plotové tyče: 3 ks 3 ks Profil příčky: 25x5 mm 25x5 mm W9042 W420 BRANKA LEVÁ/PRAVÁ 00 (08*) cm 00 (08*) cm 30 cm 60 cm Profil plotové tyče: 6x6 mm 6x6 mm Plotové tyče: 5 ks 5 ks Profil rámu: 40x40 mm 40x40 mm Profil příčky: 25x5 mm 25x5 mm L: W2784 L: W524 P: W2785 P: W534 branka zahrnuje: doraz branky, zámek branky, klika, cylindrická vložka, 3 klíče DVOUKŘÍDLÁ BRÁNA 3 m DVOUKŘÍDLÁ BRÁNA 3,5 m 300 (304*) cm 300 (304*) cm 350 (354*) cm 350 (354*) cm 30 cm 60 cm 30 cm 60 cm Profil plotové tyče: 6x6 mm 6x6 mm Profil plotové tyče: 6x6 mm 6x6 mm Plotové tyče: 42 ks 42 ks Plotové tyče: 52 ks 52 ks Profil rámu: 40x40 mm 40x40 mm Profil rámu: 40x40 mm 40x40 mm Profil příčky: 25x5 mm 25x5 mm Profil příčky: 25x5 mm 25x5 mm W2772 W2778 W2774 W s : W2773 W s : W2775 brána zahrnuje: doraz branky, zamek branky, klika, cylindrická vložka, 3 klíče, dolní zástrč brány brána zahrnuje: doraz branky, zamek branky, klika, cylindrická vložka, 3 klíče, dolní zástrč brány DVOUKŘÍDLÁ BRÁNA 4 m 400 (404*) cm 400 (404*) cm 30 cm 60 cm Profil plotové tyče: 6x6 mm 6x6 mm Plotové tyče: 62 ks 62 ks Profil rámu: 40x40 mm 40x40 mm Profil příčky: 25x5 mm 25x5 mm W2776 W s : W2777 W2783 brána zahrnuje: doraz branky, zamek branky, klika, cylindrická vložka, 3 klíče, dolní zástrč brány POSUVNÁ BRÁNA** LEVÁ/PRAVÁ 600 (400*) cm 600 (400*) cm 29 cm 59 cm Profil plotové tyče: 6x6 mm 6x6 mm Plotové tyče: 65 ks 65 ks * vzdálenost mezi kovovými sloupky. Profil rámu: 40x40 mm 40x40 mm ** balení posuvné brány obsahuje: dorazový Profil příčky: 25x5 mm 25x5 mm sloupek 7x7 cm, opěrný sloupek 7x7 cm, vodící kladka, kyvný vozík, zámek hákový, L: W5248, P: W335 L: W7823, P: W7824 nájezdové kolečko. - s : L: W5246, P: W5247 L: W782, P: W7822 protikorozní ochrana PŘÍSLUŠENSTVÍ plotové pole výška 30/60 cm. sloupek pro plotové pole 5x5x200 cm RAL W U spojka pro plotové pole, 2 ks, RAL S806 branka, dvoukřídlá brána výška 30 cm 3. sloupek k bráně a brance RAL 706 7x7x200cm...W dorazový sloupek (branka) 7x7x90 cm RAL W446 branka, dvoukřídlá brána výška 60 cm 5. sloupek k bráně a brance RAL 706 7x7x25cm...W dorazový sloupek (branka) 7x7x25 cm RAL W středový doraz dvoukřídlé brány...s kotva pro montaż branky a brány do zděných sloupků...w kotva pro montaż branky a brány do zděných sloupků...s5203

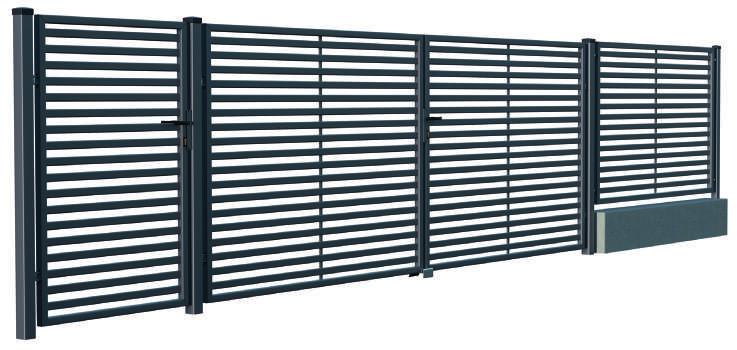

7 ARIZONA brány splńují normy eu ocel záruka let ral 706 antracitová 40 x 0 mm matná barva s jemnou strukturou montovatelné úchyty protikorozní ochrana MONTOVATELNÉ ÚCHYTY JSOU SOUČÁSTÍ BRAN A BRANEK Profil plotové tyče: Plotové tyče: Profil rámu: BRANKA UNIVERZÁLNÍ 00 (08) * cm 50 cm 40 x 0 mm 8 ks 40 x 40 mm W4747 branka zahrnuje: doraz branky, zámek branky, klika, cylindrická vložka, 3 klíče PLOTOVÉ POLE 200 (202) * cm 200 (202) * cm 200 (202) * cm 90 cm 20 cm 50 cm Profil plotové tyče: 40 x 0 mm 40 x 0 mm 40 x 0 mm Plotové tyče: 0 ks 4 ks 8 ks Profil rámu: 40 x 40 mm 40 x 40 mm 40 x 40 mm W4956 W4748 W4749 Profil plotové tyče: Plotové tyče: Profil rámu: S : POSUVNÁ BRÁNA** LEVÁ/PRAVÁ 600 (400) * cm 49 cm 40 x 0 mm 48 ks 40 x 40 mm L: W4745, P: W4746 L: W4743, P: W4744 DVOUKŘÍDLÁ BRÁNA 3 M 3,5M 4M 300 (304)* cm 350 (354)* cm 400 (404)* cm 50 cm 50 cm 50 cm Profil plotové tyče: 40 x 0 mm 40 x 0 mm 40 x 0 mm Plotové tyče: 8 ks 8 ks 8 ks Profil rámu: 40 x 40 mm 40 x 40 mm 40 x 40 mm W4740 W474 W4742 S : W4737 (bez kliky) W4738 (bez kliky) W4739 (bez kliky) brána zahrnuje: doraz branky, zamek branky, klika, cylindrická vložka, 3 klíče, dolní zástrč brány * vzdálenost mezi kovovými sloupky. ** balení posuvné brány obsahuje: dorazový sloupek 7x7 cm, opěrný sloupek 7x7 cm, vodící kladka, kyvný vozík, zámek hákový, nájezdové kolečko. protikorozní ochrana PŘÍSLUŠENSTVÍ sloupek pro plotové pole 5x5x200 cm RAL W3477 VARIANTA A 2. U spojka pro plotové pole, 2 ks, RAL S806 VARIANTA B 3. T spojka pro plotové pole, 5x2 cm, 2 ks, RAL S6739 VARIANTA C Pouze pro kovové sloupky 5x5 cm 4. počáteční objímka, RAL S57 5. středová objímka, RAL S58 6. rohová objímka RAL S59 7. sloupek k bráně a brance RAL 706 7x7x25 cm... W dorazový sloupek (branka) 7x7x25 cm RAL W středový doraz dvoukřídlé brány... S kotva pro montaż branky a brány do zděných sloupků...w kotva pro montaż branky a brány do zděných sloupků...s5203

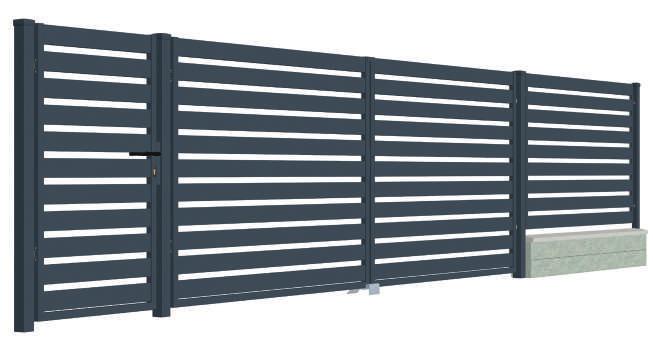

8 SZAFIR brány splńují normy eu ocel záruka let ral 7024 antracitová matná barva s jemnou strukturou montovatelné úchyty protikorozní ochrana 00 x 20 mm PLOTOVÉ POLE POZOR: BALENÍ BRANKY A BRÁNY SAFIR NEOBSAHUJÍ KOVÁNI! Profil plotové tyče: Plotové tyče: Profil rámu: 200 (202) * cm 8 cm 00 x 20 mm 9 ks 40 x 40 mm W0356 BRANKA UNIVERZÁLNÍ 90 (98)* cm Branka s elektrickým zámkem: 90 (00)* cm 50 cm Profil plotové tyče: 00 x 20 mm Plotové tyče: ks Profil rámu: 40 x 40 mm W0358 Kód branka s elektrickým zámkem: W0400 DVOUKŘÍDLÁ BRÁNA 3 M 3,5M 4M 300 (304)* cm 350 (354)* cm 400 (404)* cm 50 cm 50 cm 50 cm Profil plotové tyče: 00 x 20 mm 00 x 20 mm 00 x 20 mm Plotové tyče: 2 x ks 2 x ks 2 x ks Profil rámu: 40 x 40 mm 40 x 40 mm 40 x 40 mm W0438 W0436 W0359 S : W0439 W0437 W0360 Profil plotové tyče: Plotové tyče: Profil rámu: S : POSUVNÁ BRÁNA** LEVÁ/PRAVÁ 600 (400)* cm 49 cm 00 x 20 mm, 60 x 20 mm 2 x 0 ks 40 x 40 mm L: W0362, P: W0363 L: W0364, P: W0365 POSUVNÁ BRÁNA BEZ PROTIZÁVAŽÍ*** LEVÁ/PRAVÁ Profil plotové tyče: Plotové tyče: Profil rámu: S : 430 (400)* cm 52 cm 00 x 20 mm, 60 x 20 mm 2 x ks 40 x 40 mm L: W0366, P: W0367 L: W0368, P: W0369 * vzdálenost mezi kovovými sloupky. ** balení posuvné brány obsahuje: dorazový sloupek 7x7 cm, opěrný sloupek 7x7 cm, vodící kladka, kyvný vozík, zámek hákový, nájezdové kolečko. *** balení posuvné brány bez protizávaží obsahuje: dorazový sloupek 0x0 cm, opěrný sloupek 7x7 cm, vodící kladka, kyvný vozík, vodící kolejnice, zámek hákový. protikorozní ochrana PŘÍSLUŠENSTVÍ sloupek pro plotové pole 5x5x200 cm RAL W spojka pro plotové pole 4 db... W sloupek k bráně a brance RAL x0x220 cm... W sloupek 0x0x220 cm s LED-prostorovým osvětlením... W LED - výstražné osvětlení 0x0 cm... W středový doraz dvoukřídlé brány... S kotva pro montaż branky a brány do zděných sloupků... W kotva pro montaż branky a brány do zděných sloupků... S horní zástrč...w olní zástrč brány...w3046. dorazový sloupek (branka) 0x0x220 cm RAL W sada kování k brance: doraz, zámek, klika, vložka...w4765

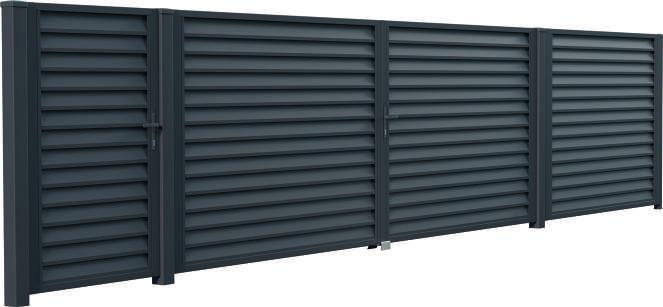

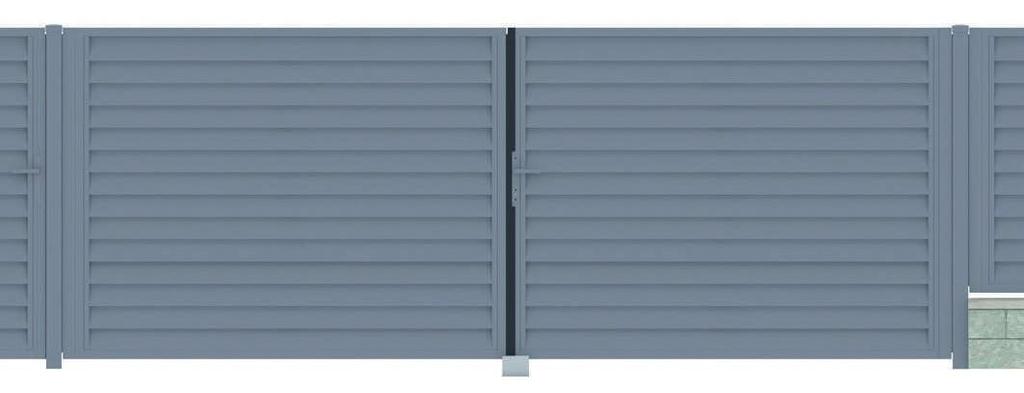

9 IMPERIAL brány splńují normy eu ocel záruka let ral 706 antracitová lamela z tvarovaného plechu matná barva s jemnou strukturou montovatelné úchyty protikorozní ochrana MONTOVATELNÉ ÚCHYTY JSOU SOUČÁSTÍ BRAN A BRANEK NEPRÚHLEDNÝ LAMELOVÝ SYSTÉM. PLOTOVÉ POLE V: 90 / 20 / 50 cm Šírka: 200 (202) * cm Lamela z tvarovaného plechu: 0 mm ( ks) Profil rámu: 40x40 mm Počet plotových tyčí: 8 ks ks 4 ks 90 cm 20 cm 50 cm W5260 W5258 W5259 BRANKA LEVÁ/PRAVÁ 90 (98) * cm 50 cm Lamela z tvarovaného plechu: 0 mm (4 ks) Profil rámu: 40x40 mm L: W526 P: W5262 branka zahrnuje: doraz branky, zámek branky, klika, cylindrická vložka, 3 klíče DVOUKŘÍDLÁ BRÁNA 4 m 400 (404) * cm 50 cm Lamela z tvarovaného plechu: 0 mm (4 ks) Profil rámu: 40x40 mm W5267 S : W5268 (bez kliky) brána zahrnuje: doraz branky, zamek branky, klika, cylindrická vložka, 3 klíče, dolní zástrč brány POSUVNÁ BRÁNA** LEVÁ/PRAVÁ 600 (400) * cm 49 cm Lamela z tvarovaného plechu: 0 mm (3 ks) Profil rámu: 40 x40 mm L: W5269, P: W527 S : L: W5270, P: W5272 * Vzdálenost mezi kovovými sloupky. ** Balení posuvné brány obsahuje: dorazový sloupek 7x7 cm, opěrný sloupek 7x7 cm, vodící kladka, kyvný vozík, zámek hákový, nájezdové kolečko. PŘÍSLUŠENSTVÍ sloupek pro plotové pole 5x5x200 cm RAL W T spojka pro plotové pole, 2 ks, RAL S sloupek k bráně a brance RAL 706 0x0x220 cm... W LED - výstražné a prostorove osvětlení 0x0 cm... W kotva pro montaż branky a brány do zděných sloupků... S středový doraz dvoukřídlé brány... S098

10 NICEA brány splńují normy eu ocel záruka let ral 706 antracitová 6 x 6 mm protikorozní ochrana MONTOVATELNÉ ÚCHYTY JSOU SOUČÁSTÍ BRAN A BRANEK POSUVNÁ BRÁNA** LEVÁ/PRAVÁ 600 (400*) cm 44 cm Profil plotové tyče: 6x6 mm Plotové tyče: 3 ks Profil rámu: 40x40 mm Profil příčky: 25x5 mm L: W905, P: W903 - s : L: W906, P: W904 BRANKA LEVÁ/PRAVÁ 00 (08*) cm 00 (08*) cm 20 cm 50 cm Profil plotové tyče: 6x6 mm 6x6 mm Plotové tyče: 7 ks 7 ks Profil rámu: 40x40 mm 40x40 mm Profil příčky: 25x5 mm 25x5 mm L: W2770 L: W3945 P: W277 P: W3947 branka zahrnuje: doraz branky, zámek branky, klika, cylindrická vložka, 3 klíče DVOUKŘÍDLÁ BRÁNA 3 m 300 (304*) cm 300 (304*) cm 20 cm 50 cm Profil plotové tyče: 6x6 mm 6x6 mm Plotové tyče: 22 ks 22 ks Profil rámu: 40x40 mm 40x40 mm Profil příčky: 25x5 mm 25x5 mm W2764 W s : W2765 W3935 brána zahrnuje: doraz branky, zamek branky, klika, cylindrická vložka, 3 klíče, dolní zástrč brány DVOUKŘÍDLÁ BRÁNA 3,5 m 350 (354*) cm 350 (354*) cm 20 cm 50 cm Profil plotové tyče: 6x6 mm 6x6 mm Plotové tyče: 26 ks 26 ks Profil rámu: 40x40 mm 40x40 mm Profil příčky: 25x5 mm 25x5 mm W2766 W s : W2767 W3936 brána zahrnuje: doraz branky, zamek branky, klika, cylindrická vložka, 3 klíče, dolní zástrč brány DVOUKŘÍDLÁ BRÁNA 4 m PLOTOVÉ POLE 400 (404*) cm 400 (404*) cm 30 cm 50 cm Profil plotové tyče: 6x6 mm 6x6 mm Plotové tyče: 30 ks 30 ks Profil rámu: 40x40 mm 40x40 mm Profil příčky: 25x5 mm 25x5 mm W2768 W s : W2769 W3937 brána zahrnuje: doraz branky, zamek branky, klika, cylindrická vložka, 3 klíče, dolní zástrč brány 200 (202*) cm 200 (202*) cm 200 (202*) cm 00 cm 20 cm 50 cm Profil plotové tyče: 6x6 mm 6x6 mm 6x6 mm Plotové tyče: 5 ks 5 ks 5 ks Profil příčky: 25x5 mm 25x5 mm 25x5 mm W4366 W9040 W9004 PŘÍSLUŠENSTVÍ * Vzdálenost mezi kovovými sloupky. ** Balení posuvné brány obsahuje: dorazový sloupek 7x7 cm, opěrný sloupek 7x7 cm, vodící kladka, kyvný vozík, zámek hákový, nájezdové kolečko plotové pole výška 20 cm. sloupek pro plotové pole 5x5x70 cm RAL W6749 plotové pole výška 50 cm. sloupek pro plotové pole 5x5x200 cm RAL W U spojka pro plotové pole, 2 ks, RAL S806 branka, dvoukřídlá brána výška 20 cm 3. sloupek k bráně a brance RAL 706 7x7x200cm...W dorazový sloupek (branka) 7x7x200 cm RAL W446 branka, dvoukřídlá brána výška 50 cm 5. sloupek k bráně a brance RAL 706 7x7x25cm...W dorazový sloupek (branka) 7x7x25 cm RAL W středový doraz dvoukřídlé brány...s kotva pro montaż branky a brány do zděných sloupků...w kotva pro montaż branky a brány do zděných sloupků...s5203

11 MILTON brány splńují normy eu ocel záruka let RAL x 20 mm matná barva s jemnou strukturou montovatelné úchyty protikorozní ochrana PLOTOVÉ POLE V: 20 / 50 cm BALENÍ BRANKY A BRÁNY MILTON NEOBSAHUJÍ KOVÁNÍ! 200 (202)* cm 80 x 20 mm Profil rámu: 40 x 40 mm 20 cm 50 cm Plotové tyče: 8 ks 0 ks W9746 W9747 BRANKA UNIVERZÁLNÍ DVOUKŘÍDLÁ BRÁNA 3m 3,5m 4m Profil plotové tyče: Plotové tyče: Profil rámu: 90 (98)* cm 50 cm 80 x 20 mm 0 ks 40 x 40 mm W (304)*cm 350 (354)* cm 400 (404)* cm 50 cm 50 cm 50 cm Profil plotové tyče: 80 x 20 mm 80 x 20 mm 80 x 20 mm Plotové tyče: 2 x 0 ks, 2 x 0 ks, 2 x 0 ks, 2 x 9 szt. (automat) 2 x 9 szt. (automat) 2 x 9 szt. (automat) Profil rámu: 40 x 40 mm 40 x 40 mm 40 x 40 mm Profil příčky u pohonu: 80 x 30 mm (automat) 80 x 30 mm (automat) 80 x 30 mm (automat) W975 W9752 W s : W9748 W9749 W9750 POSUVNÁ BRÁNA** LEVÁ/PRAVÁ 600 (400)* cm 49 cm Profil sztachetek: 80 x 20 mm, 40 x 20 mm Plotové tyče: 2 x 9 / ks Profil ramy: 40 x 40 mm Profil poprzeczki: 40 x 40 cm B: W9758, J: W s : B: W9756, J: W9754 * Vzdálenost mezi kovovými sloupky. ** Balení posuvné brány obsahuje: dorazový sloupek 7x7 cm, opěrný sloupek 7x7 cm, vodící kladka, kyvný vozík, zámek hákový, nájezdové kolečko. PŘÍSLUŠENSTVÍ sloupek pro plotové pole 5x5x200 cm RAL W spojka pro plotové pole 4 ks...w sloupek k bráně a brance RAL 706 0x0x220 cm...w sloupek 0x0x220 cm s LED-prostorovým osvětlením...w LED - výstražné osvětlení 0x0 cm...w středový doraz dvoukřídlé brány... S kotva pro montaż branky a brány do zděných sloupků... W kotva pro montaż branky a brány do zděných sloupků...s horní zástrč...w olní zástrč brány...w3046. dorazový sloupek (branka) 0x0x220 cm RAL W sada kování k brance: doraz, zámek, klika, vložka...w4765

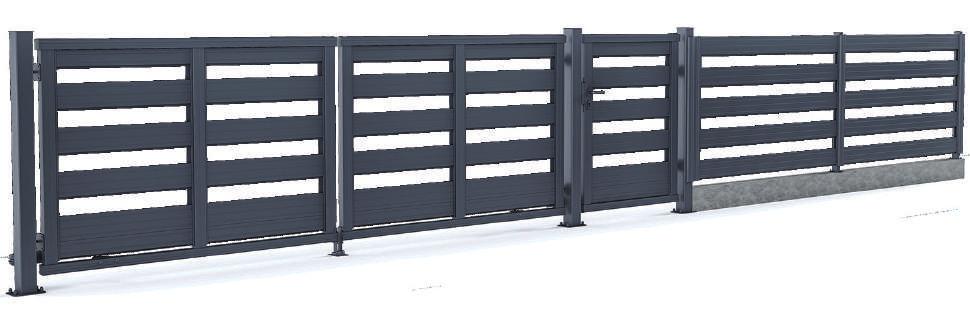

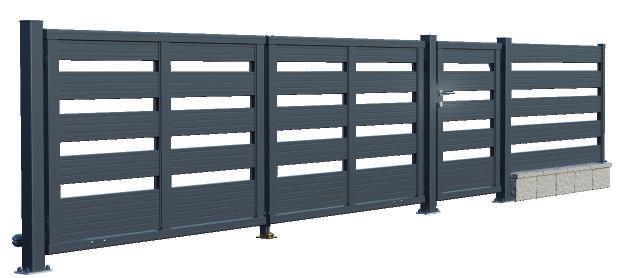

12 ELEMENT ocel hliník (rám bran) brány shodné s normami EU záruka let RAL 706 antracitová protikorozn í ochrana PLOTOVÉ POLE Profil příček: Počet příček výplně: 98 (200) cm 20 cm 30 x 50 (00) mm 5 ks S2240 BRANKA** UNIVERZÁLNÍ 08 (20) * cm 40 cm Profil příček: 30 x 50 (00) mm Počet příček výplně: 5 ks Rám - svislá část: 66 x 63 mm - hliník Rám - vodorovné části: 80 x 50 mm - hliník S2239 DVOUKŘÍDLÁ BRANA SE SLOUPKY *** 422 (434) * cm 40 cm Profil příček: 30 x 50 (00) mm Počet příček výplně: 5 ks Rám - svislá část: 66 x 63 mm - hliník Rám - vodorovné části: 80 x 50 mm - hliník S2237 DVOUKŘÍDLÁ BRANA SE SLOUPKY **** 422 (434) * cm 40 cm Profil příček: 30 x 50 (00) mm Počet příček výplně: 5 ks Rám - svislá část: 66 x 63 mm - hliník Rám - vodorovné části: 80 x 50 mm - hliník S2238 POSUVNÁ BRÁNA***** UNIVERZÁLNÍ, SE SLOUPKY 550 (400) * cm 40 cm Profil příček: 30 x 50 (00) mm Počet příček výplně: 5 ks Rám - svislá část: 66 x 63 mm - hliník Rám - vodorovné části: 80 x 50 mm - hliník S2236 * Světlá šířka. ** Balení branky obsahuje: zámek, klika a doraz, doraz křídla a úchyty pro montáž, Nutno přikoupit sloupky. *** Balení dvoujkřídlové brány obsahuje: sloupky, zástrč, klika, zámek a doraz zámku, dorazy křídel, úchyt ke sloupku a montážní šrouby. **** Balení dvojkřídlové brány s elektrickým obsahuej: elektrický pohon komplet s 2 ovladači, montážní úchyty, dorazy křídel, montážní šrouby a patky do země. ***** Pojezdová posuvná brána s elektrickým obsahuje: elektrický pohon, montážní lišta, dorazový a opěrný sloupek, vodící kladka, kolejnice, kyvné vozíky a montážní šrouby. Posuvná brána pojezdová je univerzální - bránu lze otevírat doprava i doleva. PŘÍSLUŠENSTVÍ. sloupek pro bránu a branku, 0x0x57 cm...s dloupek Element pro plotové pole 6x4x55 cm...s0823

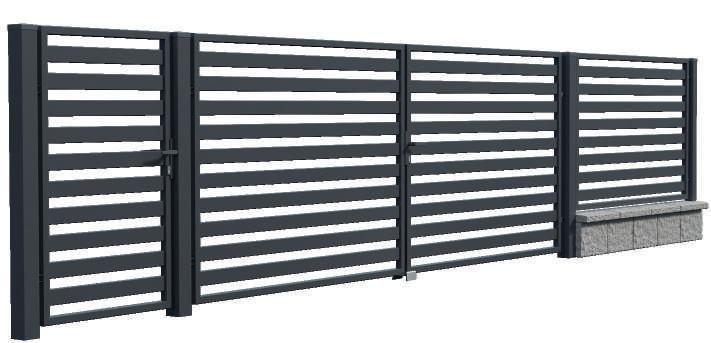

13 Velmi jednoduchá montáž. Díky přiloženému návod celková montáž nepřesáhne 3 hodiny Oplocení z krabice Dvojkřídlová brána Celkem : 6 krabic Největší část: 220 cm x 30 cm x 6 cm Branka Celkem : 2 krabice Největší část: 30 cm x 30 cm x 2 cm Plotové pole Celkem : krabice Největší část: 200 cm x 30 cm x 2 cm NOVINKA! Plotový systém Element je nový typ oplocení pro kutily pro snadnou montáž. Nabízí plotová pole, branku, brány dvojkřídlé a posuvné s kolejnicí. -Velmi jednoduchá montáž Díky přiloženému návodu celková montáž nepřesáhne 3 hodiny. -Minimalizace nákladů na montáž Na montáž stačí 2 osoby a není zapotřebí betonování do země. -Jednoduchá doprava Brány, branky a plotová pole jsou baleny v krabicích, které se snadnou vejdou do prostoru osobního automobilu. Není zapotřebí dodávka. -Odolný materiál Rámy bran a branek jsou vyrobeny z vysoce odolného hliníku. -Moderní vzhled Plotový systém je navržen s ohledem na aktuální trendy moderní architektury. -Jednoduchá montáž a regulace sloupků Sloupky se montují do dlažby prostřednictvím montážních patek. Je to jednoduchý a rychlý způsob montáže i budoucí demontáže plotu. -Kvalitní výplň Výplň z vodorovných ocelových žaluzí z pozinkovaného plechu tl. 0,8 mm se (zárukou 5 let).

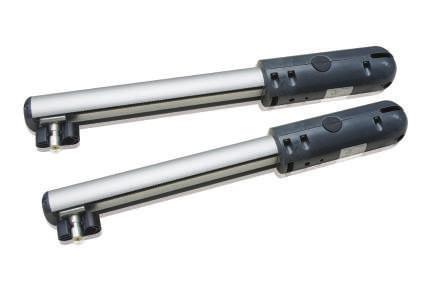

14 EASY WAY 202 ELEKTRICKÝ POHON PRO DVOUKŘÍDLÉ BRÁNY systém RTS Dvoukřídlé brány dodáváme též v sadě s elektrickým POLARGOS. Díky tomu máte jistotu, že pohon má příslušné parametry přizpůsobené branám POLARGOS. Při koupi takové sady získáte: bránu s předvrtanými otvory montážní příslušenství elektrický pohon se systémem RTS, systém, díky kterému můžete jedním dálkovým ovladačem otevřít bránu, rolety nebo garážová vrata snadné odblokování systému bez nutnosti speciálního klíče úchyty v balení záruka 2 roky Easy Way doporučujeme pro: vjezdové brány s úhly otevření křídel od nutným doplňkem pro učící cyklus pohonu jsou dorazy S975 (2ks, obr. dole) brány s Easy Way lze otevírat pouze směrem do pozemku SOUČÁSTI BALENÍ: šroubový pohon, 2 ks 2 řídicí jednotka, ks 3 kryt ovládání, ks 4 dálkový ovladač, 2 ks 5 úchyty sloupků, 2 ks 6 úchyty brány, 2 ks 7 podložka úchytu, 2 ks 8 sada montážních šroubů W S975 POZOR! Doporučujeme objednat doraz křídla brány 2 ks S975 VÝROBEK NENÍ SOUČÁSTÍ BALENÍ 7 8 W6736 VÝHODY ELEKTRICKÉHO POHONU snadná montáž rychlé a tiché otevírání automatické nastavení částečné otevírání pro chodce postupné zastavení brány PARAMETERY doba otevření přibližně 6 s* hmotnost křídla brány do 200 kg maximální délka křídla 2,0 m napájení 230 V maximální úhel otevření 95 stupňů otevření při výpadku dodávky el. energie ano západka vestavěná vnitřní anténa ano pohon 24 V maximální počet denních cyklů 20 maximální počet dálkových ovladačů k připojení 6 automatická detekce překážky EN norma EN * doba otevření se může lišit, v závislosti na vlastnostech brány

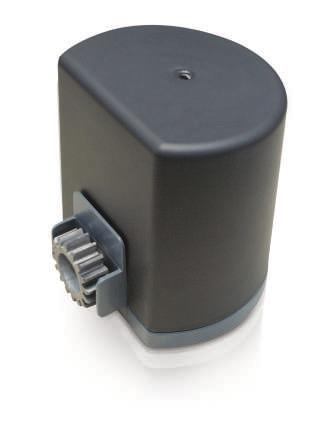

15 SIMPLE MOVE 02 ELEKTRICKÝ POHON POSUVNÉ BRÁNY POLARGOS Posuvné brány dodáváme též ve vybavení s elektrickým POLARGOS. Zákazník má jistotu, že pohon má příslušné parametry přizpůsobené branám POLARGOS. Při koupi takové sady získáte: bránu s předvrtanými otvory snadné odblokování systému bez nutnosti speciálního klíče elektrický pohon se systémem RTS, díky kterému můžete jedním dálkovým ovladačem otevřít bránu, rolety nebo garážová vrata tichý provoz, díky nylonovému hřebeni balení brány s : 2 ks (pohon Simple Move zvlášť) systém RTS záruka 2 roky SOUČÁSTI BALENÍ: pohon, ks 2 dálkový ovladač, 2 ks 3 montážní lišta, 4 ks 4 ozubený hřeben, 3 ks 5 šroub + podložka M6x50 mm 26 ks W POZOR! Doporučujeme objednat: Doraz brány ks S975 S975 VÝROBEK NENÍ SOUČÁSTÍ BALENÍ VÝHODY ELEKTRICKÉHO POHONU snadná montáž rychlé a tiché otevírání automatické nastavení částečné otevírání pro chodce postupné zastavení brány PARAMETRY doba otevření přibližně 30 s* hmotnost křídla brány do 300 kg maximální délka křídla 4 m (celková délka je 6 m) napájení 230 V otevření při výpadku dodávky el. energie ano manuálně vestavéná vnitřni anténa ano rozsah teploty od -20 do 60 C pohon 24 V maximální počet denních cyklů 20 maximální počet dálkových ovladačů k připojení 6 norma EN * doba otevření se může lišit, v závislosti na vlastnostech brány

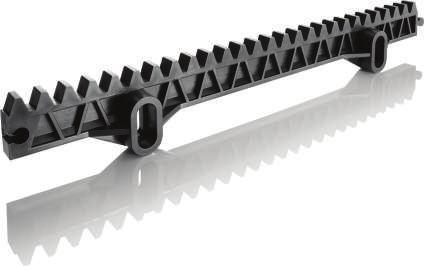

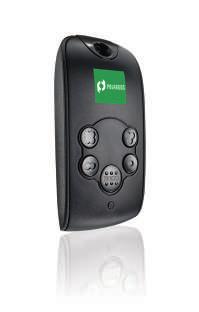

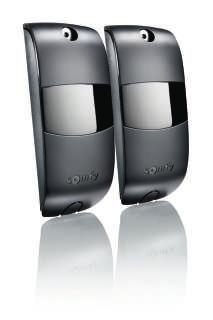

16 Příslušenství pro brány s elektrickým NÁSTĚNNÝ RTS VYSÍLAČ (OVLADAČ) RADIOVÝ RTS PŘIJÍMAČ OZUBENÝ HŘEBEN 33 CM (3 KUSY) ZÁLOŽNÍ BATERIE 433 MHz, 2kanálový radiový nástěnný vysílač se systémem RTS a sekvenčním kódováním. Určený pro ovládání pohonu i RTS přijímačů. 433 MHz, univerzální, standartní přijímač RTS, umožňující řídit. 2 různé pohony (naprogramování až 6 kanálů/ relé). Napájení 24 V, IP55, kabel venkovní antény. Náhradní ozubený hřeben 3x33 cm pro pohon Polargos Simple move 0. Obsah balení: 3 ks hřebene po 33 cm. Maximální zátěž 500 kg. Pouze pro posuvné brány. Záložní baterie je určená k ovládání pohonu křídlové a posuvné brány. Při výpadku napájení 230 VAC umožňuje opakované nouzové otevření a uzavření brány. Počet cyklů je závislý na parametrech brány. Doba nabití: 48 hodin. S53 S587 W6207 S52 KLÍČOVÝ SPÍNAČ VÝSTRAŽNÝ MAJÁK BEZPEČNOSTNÍ FOTOBUŇKY DVOUKANÁLOVÝ DÁLKOVÝ OVLADAČ Klíčový spínač umožňuje ovládat křídlové a posuvné brány Polargos s pohony Easy Way 20 a Simple Move 0 například z vnější strany pozemku. Součástí balení jsou 3 klíče. Výstražný maják pro pohony Polargos Easy Way 20 a Simple Move 0 se zabudovanou RTS anténou. Napájení 24 V. Blikjící světlo signalizuje pohyb pohonu. Musí být připojeno k ovladači, ikterý zajišťuje blikání. Stupeň krytí IP54. Chrání proti předčasnému uzavření brány, dosah 0 m, kontakty NO-NC. Napájení 24 VAC/ DC. Zátěž kontaktu A. Stupeň krytí: IP MHz, Pro pohony Polargos Easy Way 20 a Simple Move 0. Náhradní dálkový ovladač lze jednoduše naprogramovat do paměti pohonu. Dvoukanálový ovladač umožňuje ovládat až dvě zařízení. Například vjezdovou bránu Polargos a garážová vrata s. S588 S508 S509 S507 ČTYŘKANÁLOVÝ DÁLKOVÝ OVLADAČ EXTERNÍ ANTÉNA DORAZ KŘÍDLA LED - VÝSTRAŽNÉ OSVĚTLENÍ 433 MHz, pro pohony Polargos Easy Way 20 a Simple Move 0. Náhradní oladač lze jednoduše naprogramovat do paměti pohonu. Čtyřkanálový ovladač umožňuje ovládat až čtyři zařízení, například vjezdovou bránu, garážová vrata s Somfy, osvětlení atd. Vybaven zámkem proti náhodnému stisknutí tlačítek. 433 MHz, RTS, s 8 m kabelem. Po zapojení k řídicí jednotce umožňuje zvýšit dosah ovládání brány. Rozměry antény: 202x30x30 mm. Obvyklý dosah, v závislosti na umístění antény, je zhruba 30 m. Anténa by neměla být umístěna na kovovém podkladu! Slouží k ohraničení při otevírání křídla brány. Jsou nutným doplňkem pro učící režim elektrického pohonu Polargos. Doraz z pozinkované oceli je vybaven otvory k montáži. Vybaven gumovým nárazníkem pro tlumení nárazu. Balení : ks Osvětlení LED pro sloupky 0x0, s kombinovanou funkcí: oranžové světlo signalizuje pohyb brány s bílé světlo zajišťuje prostorové osvětlení S589 S50 S975 WW5252

17 Montáž Montáž brány (horní zástrč brány, dolní zástrč brány) 2 závěs (je součástí balení brány, 4 ks) 2 horní zástrč brány 3 dolní zástrč brány 4 středový doraz 3 4 Pohled z pozemku Montáž brány (doraz branky, zamek branky, klika) závěs (je součástí balení brány, 4 ks) 2 klika 3 doraz branky 4 zámek branky + cylindrická vložka 5 dolní zástrč 6 středový doraz 5 6 Pohled z pozemku

18 Montáž Montáž do kovových sloupků Pohled z pozemku Pohled z pozemku Pohled z pozemku závěs (je součástí balení bran) 2 spojka typ T 3 objímka 5x5 cm, která spojuje dvě plotové výplně se sloupkem Montáž k betonovým sloupkům A B Pohľad z pozemku Pohľad z pozemku 2 2 A B kotva pro montáž branky a brány 2 spojka typ T POZOR: SVĚTLÁ ŠÍŘKA - při montáži bran a branek do zděných sloupků je nutno připočítat: + 0 cm (pro branky) a 8 cm (pro brány)

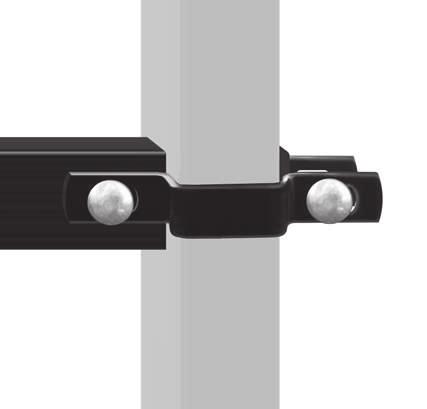

19 Montáž Spojky typ U Spojky typ T, obijmka pro plotove pole 5x5 cm Pohled z pozemku Pohled z pozemku

20 Montáž Spojky typ L Spojky pro plotové pole Szafir

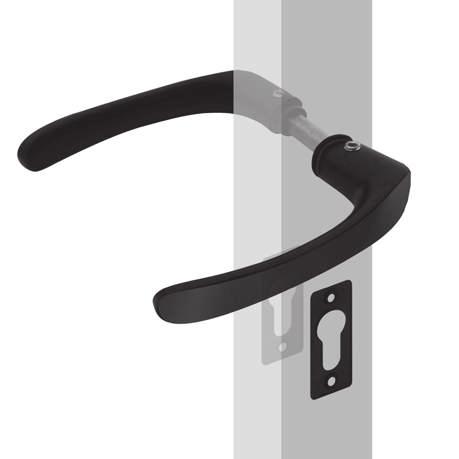

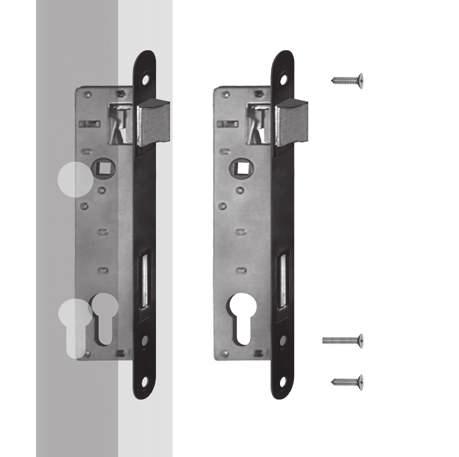

21 Montáž Montáž branky: zámek + cylindrická vložka 2 klika 3 doraz branky 4 závěs (součástí balení branky, 2 ks)

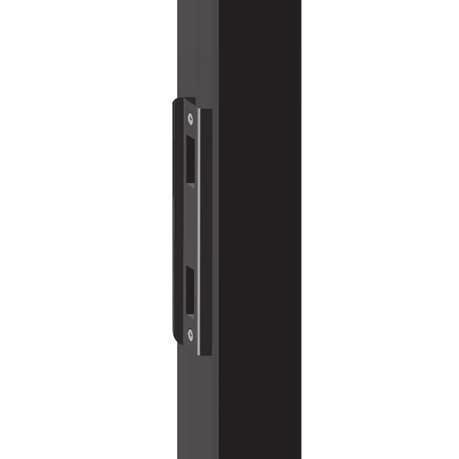

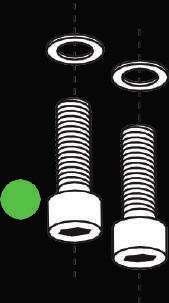

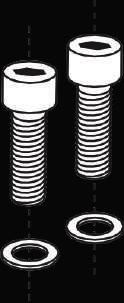

22 Návod na montáž elektrického zámku pro branku 2 Šířka ve světle sloupků: m x Elektrický zámek s vnitřní pamětí a vypínačem 4x Šroub M6 (typ šroubu zvolený podle systému oplocení) 4 cm 4 6 cm cm cm 3 4 x Doraz štít s elektrickým zámkem 5 6 Kazeta elektrického zámku x x Plech elektrického zámku Podložka M6 4x 7 8 Šroub M5x35 x 3x Šroub do plechu samovrtný s podložkovou hlavou 4,2x9 Přišroubujte madlo madlo (týká se branky s madlem) 9 0 Bubnová vložka 25x klíče x x Gumový doraz pro bránu černý 2 6 2x 2 2x Šroub do plechu samovrtný se zápustnou hlavou 4,8x32 Samovrtný šroub se zápustnou hlavou 4,8x6 6 3 x 4 2x 2 Zámek pro branku Záslepka 30x30 mm antracit

23 Návod na montáž elektrického zámku pro branku 2 Namontujte zámek 3 Namontujte vložku Seřiďte branku 5 4 4,5 cm 5 Sestavte doraz, kazetu a plech zámku podle směru otevírání branky (univerzální montáž) Levá branka Pravá branka

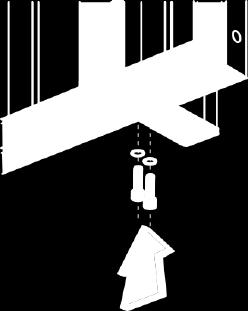

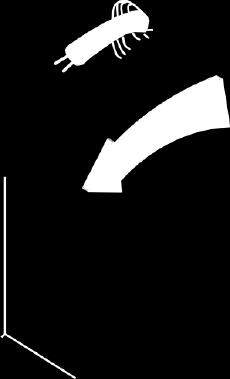

24 Návod na montáž elektrického zámku pro branku 6 6 Přiložte doraz, kazetu 7 a štít zámku, označte montážní 7 výšku Označte montážní body 8 Vyvrtejte otvor pro napájecí Vyvrtejte otvor pro napájecí kabel zámku 0 mm a navrtejte 2 otvory -2 mm pro šrouby do plechu 9 Provlékněte napájecí kabel zámku Otvor na šroub do plechu -2 mm Otvor na napájecí kabel zámku: 0 mm Otvor na šroub do plechu -2 mm

25 Návod na montáž elektrického zámku pro branku 0 Přišroubujte 2 šrouby do Zapojte kabel elektrického zámku 2 Přišroubujte plech k zámku plechu šrouby v kompletu se zámkem Přišroubujte plech se zámkem 4 Nainstalujte dorazy 5 a namontujte záslepky Vyzkoušejte branku, seřiďte jazýček a zamkněte zámek 8 4 Seřízení jazýčku zámku Zablokování / odblokování zámku 8 8

26 Montovatelné úchyty jsou součástí balení bran a branek

27 Jak rozeznat pravou / levou branku? BRANKA LEVÁ POHLED Z ULICE: BRANKA PRAVÁ POHLED Z ULICE: pánty z levé strany pánty z pravé strany POHLED SHORA: POHLED SHORA: pánty z levé strany zahrada zahrada pánty z pravé strany ulice ulice Jak rozeznat posuvnou bránu pravou / levou? POSUVNÁ BRÁNA PRAVÁ POHLED Z ULICE protizávaží z pravé strany otevírání vpravo POSUVNÁ BRÁNA LEVÁ POHLED Z ULICE protizávaží z levé strany otevírání vlevo

28 Návod k montáži - Branka Oplocení z krabice Směr otevírání : doprava Směr otevírání : doleva

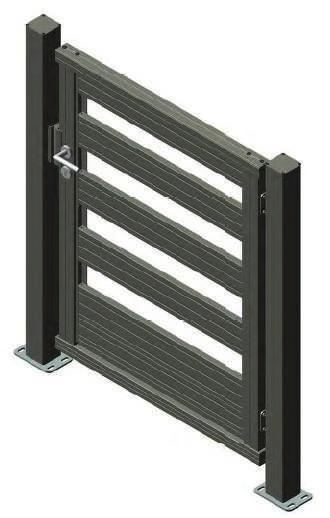

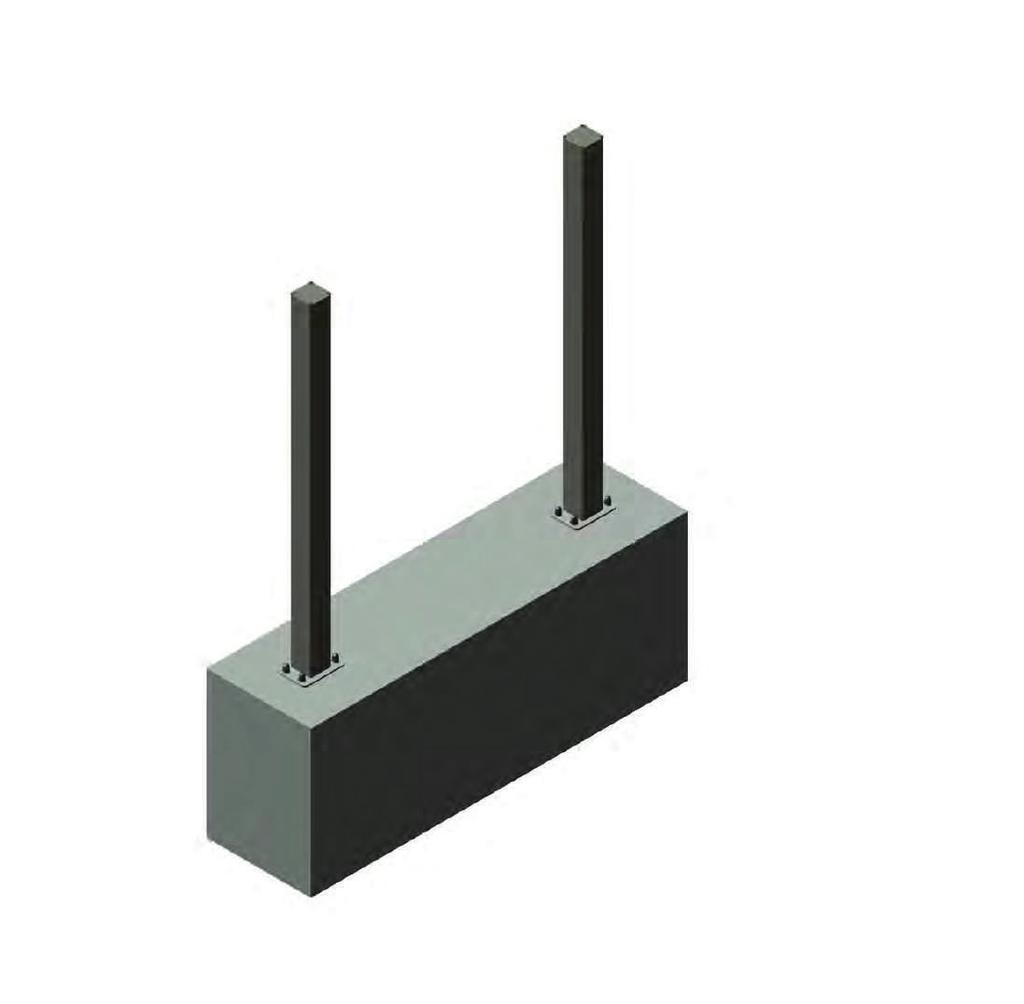

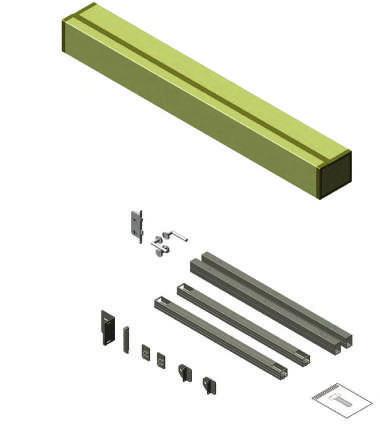

29 Návod k montáži - Branka Nářadí k montáži Nářadí k montáži Nářadí k montáži 3 3 Krabice č. 2x Krabice č. 2 x Krabice č. 3 x

30 Návod k montáži - Branka 5

31 Návod k montáži - Branka 7

32 Návod k montáži - Branka Krabice č. 2x 9

33 Návod k montáži - Branka Krabice č. 2 x

34 Návod k montáži - Branka

35 5 Návod k montáži - Branka 4 4 5

36 Návod k montáži - Branka 6 7 7

37 Návod k montáži - Branka

38 Návod k montáži - Branka

39 Návod k montáži - Branka 22 22

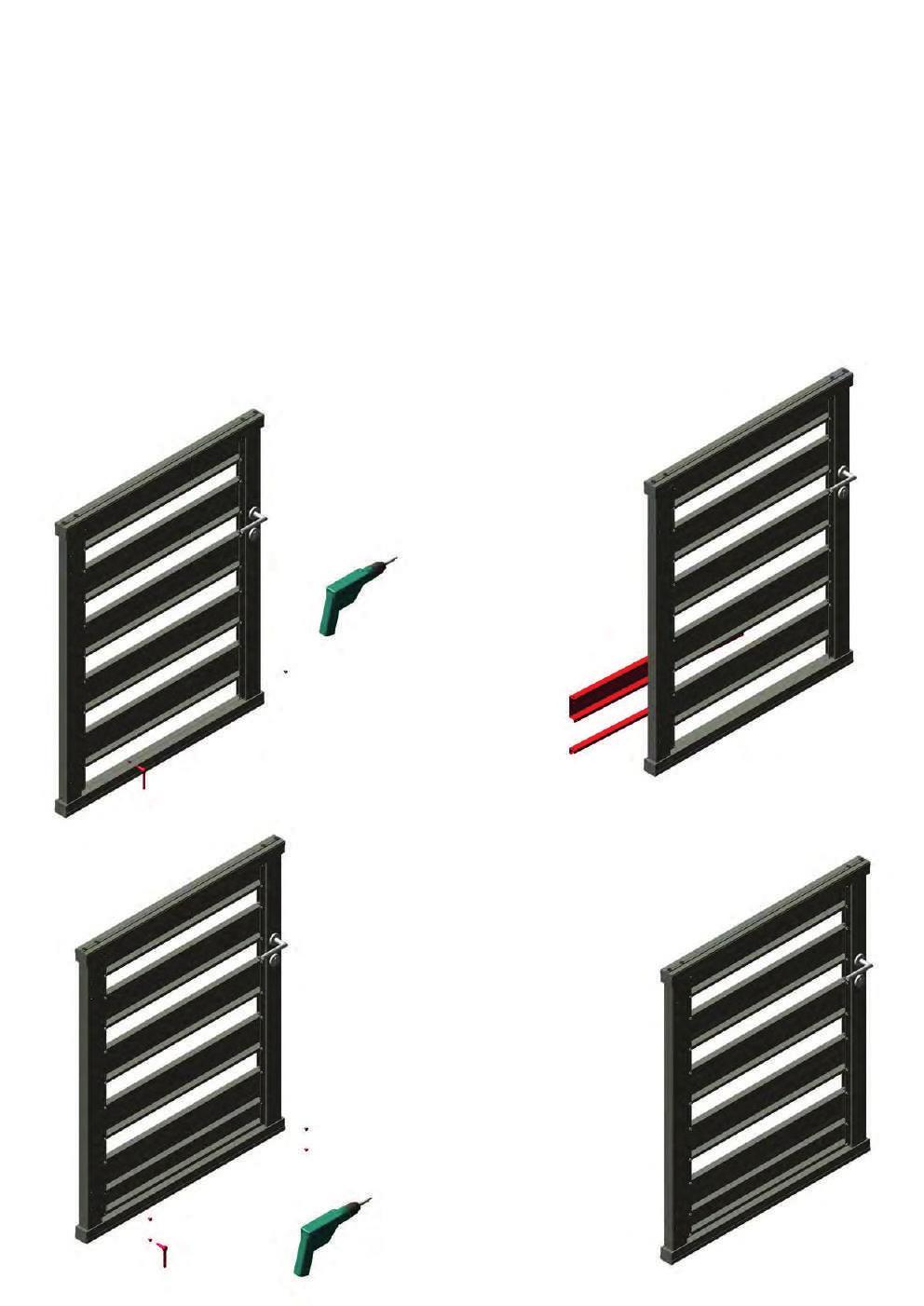

40 Návod k montáži - Branka Krabice č. 3 x ULICE POZEMEK 24

41 Návod k montáži - Branka

42 Návod k montáži - Branka 27

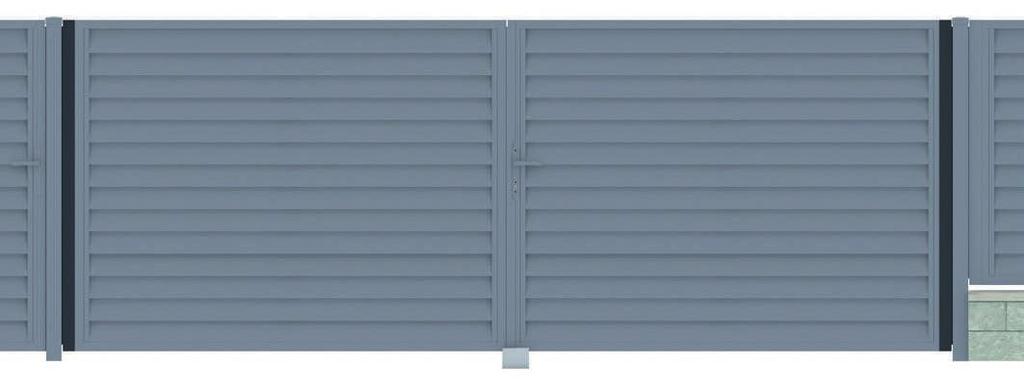

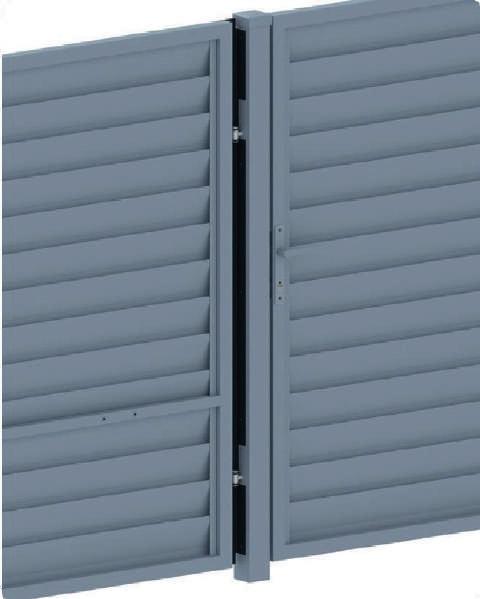

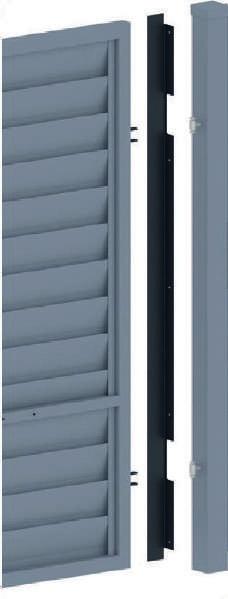

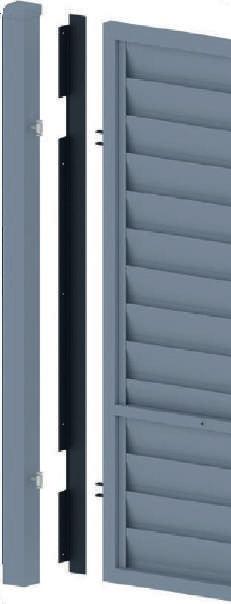

43 Návod na montáž systému IMPERIAL - KŘÍDLOVÁ BRÁNA Montáž krycích lišt závěsů na sloupky (2 ks - z pravé a levé strany brány). Výřez v krycích lištách se musí nacházet v místech nýtovacích matic umístěných na sloupcích. Pohled od ulice. Pravé a levé křídlo brány pohled od domu Krycí lišta po montáži pohled od domu

44 Návod na montáž systému IMPERIAL - KŘÍDLOVÁ BRÁNA Montáž krycí lišty vždy na levé straně křídlové brány. Montáž do otvorů připravených jak v krycí liště, tak v rameni brány. Pohled od ulice. Výřez na zámek křídlové brány Výřez na zástrč brány

45 Montážní schéma dvoukřídlých bran a branek 40 cm cm,20m š ířka brány + 8 cm 3 00 cm, cm, 400 cm + 4 cm 25 cm 40 cm 40 cm Pozor: při montáži do zděných sloupků je nutno ještě DODATEČNÉ příčíst ke světlé šířce branky 40 cm 0 cm a k šířce bran 8 cm. * není součástí vybavení brány Pozor! výška sloupků se různí v závislosti na druhu oplocení A) B) C) blokování vrat * Schéma vyztužení sloupků 25 cm 9 třmínků 6mm 26x26 L=4 cm beton B20 [C6/20] ocel 6mm třídy A0 2mm třídy AIII Pohled na vrata směrem z ulice nearmovaný beton Posloupnost montážních činností. Montáž provádějte pod dozorem osob s oprávněními. ) označte polohu vrat a branky v terénu, blokování vrat * 2) proveďte výkopy základů pod sloupky vrat a sloupek branky do požadované hloubky, 3) proveďte bednění patek pod sloupky, nearmovaný beton 4) vyztužení patek proveďte podle schématu a umístěte ho do bednění, 5) vrata v horizontální poloze složte spolu se sloupky, zachovejte přitom linearitu polohy všech součástí, 6) takto složená vrata je nutné stabilizovat pomocí dřevěných nebo jiných prvků (např. trám, prkna, profily), 7) sestavený prvek umístěte na místo zabudování, zachovejte svislost a znovu zkontrolujte polohu všech součástí a zajistěte je před nakláněním nebo převrhnutím, 8) sloupky podepřete vzpěrami tak, aby zůstaly svislé, 9) proveďte betonování patek pod sloupky, 0) proveďte bednění a betonování doplňkových prvků mezi sloupky, myslete přitom na umístění prvků k blokování vrat (ploché železo, trubky). Pozor! Sloupky 7x7 cm nebo 0x0 cm (v závislosti na druhu oplocení) je třeba zalít betonem zvenčí sloupku! Půdorys základů při montáži do kovových sloupků osa brány 4 pruty 2mm L=00 cm

46 Montážní schéma posuvných bran 25cm 25cm 5 0 cm 22,5 cm 25 cm,4cm 2,6 cm 2,05 cm,4 cm 8,cm 2,5cm 2 mm 3,6cm b a L2 v o z ík u o s a v o z ík u a/2 a/2 b/2 b/2 a/2 a/2 b/2 b/2 L3 = (L+L2) 5mm L L3 L2 min. 00 cm 420 cm 600 cm 2 cm 379cm cm cm c m 379cm 200 cm 43 cm L min. 00 cm 20cm 2 0cm cm cm cm 40 cm 23 c m 34 cm 23 cm cm cm cm Pohled na vrata směrem z ulice zámek posuvné brány hákový* nájezdové kolečko * hákový zámek úroveň terénu koncový sloupek beton třídy 20 Posuvné brány jsou dodávány v balení, který obsahuje: ) brána ks. 2) dorazový sloupek ks. 3) nosný sloupek ks. 4) kyvný vozík 2 ks. 5) vodící kladka ks. 6) nájezdové kolečko pro dojezd brány ks 7) hákový zámek a cyl. vložka ks detail A Pořadí montážních činností. Montáž provádějte pod dohledem osob se stavebními oprávněními. ) vyznačte v terénu polohu vrat, 2) proveďte výkop základů pod sloupky a pod vozíky, 3) zhotovte základy (rozměry a umístění na obrázku) s umístěnými šrouby pod vozíky a sloupky, 4) instalujte na nosném sloupku vodící kladku, 5) instalujte na vrata hákový zámek příslušenství vrat, na obrázku níže jsou uvedene rozměry zámku), 6) nasaďte vrata na vozíky, 7) namontujte pojezdové kolečko do kolejnice brány. průběžný sloupek beton třídy 20 závitová tyč M6 kl.5.6 L=500mm+2N+2P * POZOR - závitová tyč není součástí balení brány Půdorys základů: osa vrat průběžný sloupek o s a v o z ík u o s a v o z ík u detail A: rektifikační matice M6 slouží k vyrovnání posuvné brány Pozor! Před zabetonováním prvků proveďte zkušební montáž. Dorazový sloupek 3m je nutno zkrátit. Rozmístění závitových tyčí na základové desce pro kyvné vozíky o s a

47 ÚDRŽBA PLOTU POLARGOS S POVRCHOVOU ÚPRAVOU ŽÁROVÝM ZINKOVÁNÍM Každý i pozinkovaný plot musí jeho majitel pravidelně prohlížet a provádět jeho údržbu. Plot je nezbytné zkontrolovat z hlediska vzniku ohnisek koroze, poškrábaní, mechanického poškození. Ohniska koroze se mohou objevit v místě, které bylo poškozeno porušením pozinkované vrstvy (hluboké rýhy) nebo nárazem vedoucím k prasknutí. Ve výše uvedených případech musíte místo zasažené korozí vybrousit až na zdravý materiál. K broušení použijte toto nářadí: brusku s odpovídajícím nástavcem, drátěný kartáč, špachtli nebo brusný papír s odpovídající zrnitostí. Takové místo musíte pečlivě vyčistit (od mastnoty, solí), zdrsnit, umýt a vysušit. Na pečlivě očištěný povrch neneste dvousložkovou epoxidovou barvu s vysokým obsahem zinkového prachu např. TEKNOZINC 90 SE. Na povrchu plotu se může v místě kontaktu s jiným materiálem, než je zinek, objevit bílá koroze. V tomto místě dochází ke vzniku bílého výkvětu (oxidace). Místa s bílou korozí musíte umýt přípravkem typu Derustit 680. V místech, kde se nacházejí pohyblivé součásti plotu (závěsy, trny automatického řízení) dochází k otěru jejich povrchu. Jedná se o proces, ke kterému přirozeně dochází během používání. Působením tření a povětrnostních podmínek na vrstvu může dojít ke vzniku koroze. Abyste snížili riziko vzniku výše uvedeného jevu, použijte v místě kontaktu pohyblivých prvků např. grafitové mazivo. Týká se to také součástí, které souvisejí s automatickým řízením vrat. Pokud dojde k zatopení plotu nebo povodni a pokud byl nátěr plotu vystaven delšímu působení vody, musíte plot demontovat, vysušit, zbavit látek, které pronikly dovnitř rámů, příček a tyčí. Pečlivě vyčistěte celý plot a znovu ho namontujte. Pokud stav plotu v daném místě vyžaduje nanesení zinku, postupujte podle výše uvedených pokynů. POLARGOS Sp. z o.o. ul. Deptak Warszawa Polska / Polsko Tel.: Výrobni závod: Oziemkówka 57a Miastków Kościelny Polska / Polsko Tel.: serwis@polargos.pl Zastoupeni pro ČR a SR: Denisa Putíková Tel.: denisa.putikova@polargos.pl
