BEZOBLOŽKOVÁ POUZDRA PRO POSUVNÉ DVEŘE EASY

Rozměr: px

Začít zobrazení ze stránky:

Download "BEZOBLOŽKOVÁ POUZDRA PRO POSUVNÉ DVEŘE EASY"

Dalibor Dušek
před 7 lety
Počet zobrazení:

1 BEZOBLOŽKOVÁ POUZDRA PRO POSUVNÉ DVEŘE EASY

2 PŘEDMONTÁŽ BEZOBLOŽKOVÉHO POUZDRA EASY obr. 1 Vložte dvě ploché rohové pravoúhlé spojky "Y"do příslušných otvorů vertikálního sloupku pouzdra, vložte spojku do horního nadpraží pouzdra s posuvnou kolejnicí obr. 1 a 2. Dávejte pozor na udržení svislé a vodorovné části pouzdra v pravém úhlu a zarovnejte oba profily, spoj profilů zafixujte čtyřmi vruty 4,8 x 50 obr.3 obr. 2 obr. 3

3 obr. 4 Přiložte pravoúhlé spojovací plechy k rohům již spojených částí pouzdra. Dbejte na dodržení pravého úhlu a plechy zafixujte k profilům pomocí příslušných vrutů obr. 4 a 5 obr. 5

4 Propojte vodorovnou část horního nadpraží s vodorovnou kolejnicí na příslušném místě v horním krytu pouzdra pomocí přiložené spojky, dokud nebudou otvory perfektně lícovat s horní hranou pouzdra a nebudou zarovnané s předem připravenými profily na již instalovaný kryt. Fixaci proveďte přiloženými vruty dle obr. 6 Vodorovné vzpěry umístěte do předvrtaných otvorů a zafixujte je pomocí přiložených vrutů dle detailů A detail A obr. 6 detail A

5 J A B B C J A Sestavené pouzdro vložte do otvoru v SDK rastru, pouzdro položte na spodní hranu boxu a svislou stojnu poudrza. Pouzdro vyrovnejte pomocí vodováhy ve svislém i vodorovném směru. Pouzdro musí být usazeno na výšku budoucí čisté podlahy. K pomocné fixaci pouzdra můžete použít klínky. K podlaze se pouzdro kotví pomocí hmoždinek, vrutů a kotvících třmenů ve spodní hraně boxu pouzdra - detail A. Box a stojnu pouzdra přištroubujte ke svislému roštu SDK - detail detail C a D. Vodící část kolejnice přišroubujte skrz vodorovný rošt avšak abyste minuli kolejnici samotnou - detail B a J D D

Desky SDK založte tak, aby bylo možné provést dotmelení do hliníkových hran, tak je znázorněno na obrázku č. 7 a 8.

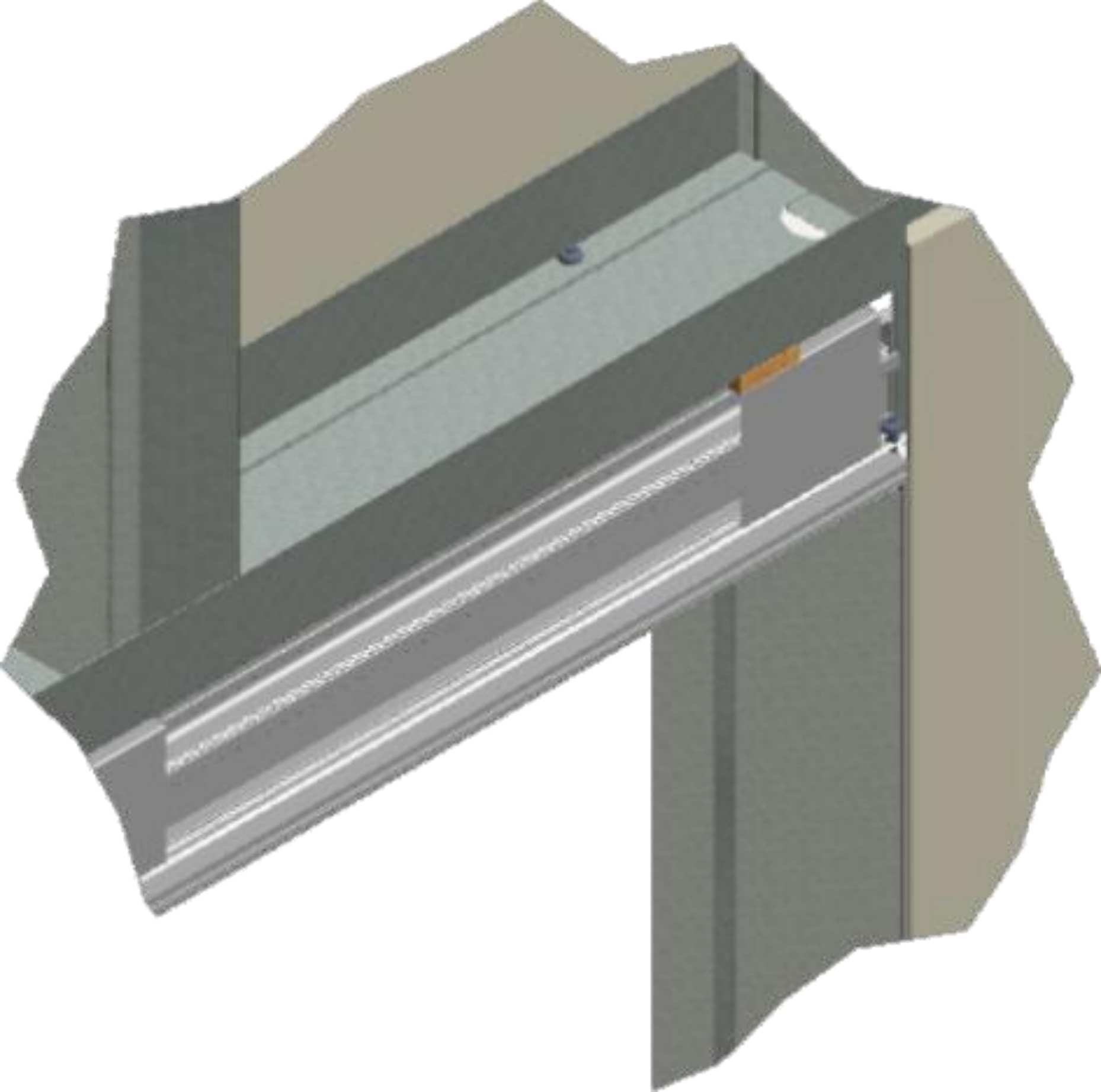

6 Nyní přistupte k zapláštění bezobložkového pouzdra sádrokartonovými deskami. Dbejte na to, aby desky nepřesahovaly přes hliníkové hrany určující finální sílu dokončeného pouzdra. Desky SDK založte tak, aby bylo možné provést dotmelení do hliníkových hran, tak je znázorněno na obrázku č. 7 a 8. Kotvení desek SDK proveďte rovněž v místech dle obrázku č. 7 a 8. V místě boxu pouzdra je nutno vruty šroubovat v místě pozitivních prolysů. Sádrokartonové desky dokončete tmelením dle běžných postupů. obr. 7 obr. 8

7 Demontujte plechové kryty vstupu do boxu pouzdra, svislé stojny a kolejnice. Vložte šroub A do nosiče vozíku B a zafixujte vozík C. Sestavený nosič D vložte do unašeče, který poté vložte do vyfrézovaného otvoru strany křídla, která zajíždí do boxu pouzdra. Šroub s vozíkem musí být vždy směrem ke středu křídla. Sestavený unašeč vložte do vodící kolejnice pouzdra a zajeďte s ním směrem ke vstupu do boxu. Do dokončené podlahy přišroubujte vodící trn, tak aby vnější hrana trnu lícovala s hranou boxu pouzdra. Z dorazové stojny vyjměte dorazový hranol. Posuvné křídlo nasaďte tak, že bude možné křídlo vsunout směrem do dorazové stojny. Křídlo nyní zasuňte směrem do boxu pouzdra tak, že bude možné již předtím zasunutý unašeč v kolejnici zafixovat do vyfrézované drážky v horní hraně křídla. Nasuňte do kolejnice druhý unašeč, nyní zajeďte s křídlem směrem do dorazové stojny a zafixujte druhý unašeč do vyfrézované drážky v horní hraně křídla. Proveďte finální vyrovnání křídla ve vodící kolejnici. S křídlem zajeďte směrem do boxu pouzdra a nainstalujte povrchově dokončený dorazový hranol do stojny. Nainstalujte do hranolu dodané těsnění.

8 Montáž dorazového hranolu do stojny pouzdra po již dokončené montáži křídla Dřevěný dorazový hranol "M" obalený lakovací folií vyjměte po demontáži krycího plechu vstupu boxu pouzdra a instalujte jej do připravené dutiny hliníkové stojny pouzdra "N". Pro zalícování hranolu s hliníkovou hranou použijte gumovou paličku. Do vyfrézovaných drážek v hranolu vložte přiložené dorazové těsnění
