2 Automatický pohon FAAC 391 sestává z nereverzních pohonů dodávaných ve dvou verzích: C se zabudovanou řídící jednotkou bez řídící jednotky Pohon je sestrojen pro automatizaci otevírání bran s jedním nebo dvěma křídly o maximální délce 2,5 m. Jednoduchý ruční odblokovací systém s osobním klíčem umožňuje pohyb křídla v případě výpadku elektrické energie nebo poruchy. Dvě kloubem spojená ramena jsou navržena pro pohyb křídel s rozměrným sloupkem. - Správná činnost a technické podmínky deklarované v těchto instrukcích, mohou být zajištěny pouze s příslušenstvím a bezpečnostními prvky FAAC. - Proveďte instalaci dle aktuálních bezpečnostních předpisů, Technická specifikace Model 391 E 391 Napájení 230 V ac - Motor 24 V dc 24 V dc Výkon 120 W 110 W Max. točivý moment 250 N/m 250 N/m Max. rychlost 13 st./sec. 13 st./sec. Max. křídlo 2,5 m 2,5 m Max. váha křídla dle grafu Frekvence použití 80 cyklů / den 80 cyklů / den Počet po sobě jdoucích cyklů Třída krytí IP44 IP44 Teplota Hmotnost motoru 8,7 Kg 7 Kg Rozměry obrázek 2 Pozn. Pro křídla délky větší než 2m musí být instalován elektrický zámek

3 1. Motor 2. transformátor 3. řídící jednotka ( pouze u master motoru ) 4. Odblokovací mechanismus 5. Modul pro připojení přijímače 6. Mechanický doraz 7. Ráhno 8. Kryt motoru 9. Zadní konzole 10. Spodní uchycovací konzole Rozměry

4 Elektrická příprava Obr Motor 391 E * ( Pouze pro dvoukřídlou verzi ) 2. Motor 391 * ** ( Pro křídlo l > 2m ) 3. Blikající maják 4. klíčový spínač 5. Fotobuňka vysílač 6. Fotobuňka přijímač 7. Elektrický zámek ** Instalace Předběžné kontroly Zabezpečit správnou funkčnost motorů, brána musí vyhovovat následujícím požadavkům: mechanická konstrukce musí vyhovovat následujícím normám EN12604 a EN12605 délka křídla musí vyhovovat charakteristice motorů pevná brána vhodná pro automatický systém hladký rovnoměrný pohyb brány, bez konfliktů a přerušení během otevírání. přiměřeně upevněné panty dobře ukotvený spodní držák pro uchycení motoru Instalace brány přímo ovlivňuje spolehlivost a bezpečnost automatického systému Instalační rozměry Hledání instalačního místa Vám pomůže obr. 4 Minimální rozměr pohonu od pevného místa při otevírání musí být 450 mm. Když bude motor instalován, prověřte jestli rozměr X na obr. 4 je minimálně 500mm. Jestliže rozměr X je menší než 500mm, rameno motorů mže narazit na pevnou překážku jak je to na obr. 4 popisované ve standartní normě UNI EN12445 a ujisti se že naměřené hodnoty vyhovují specifikaci standartní normy UNI EN 12453

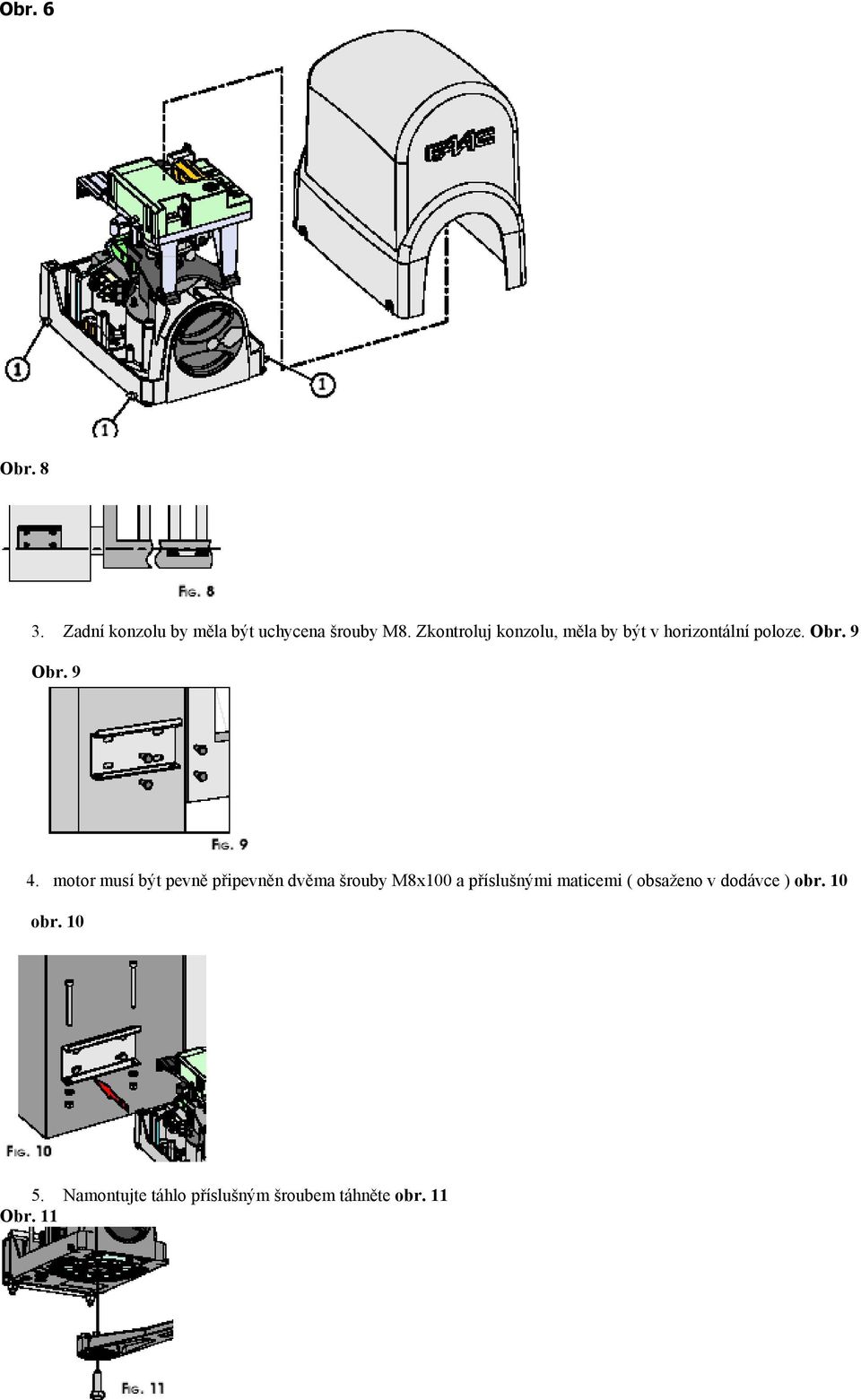

5 Obr. 4 Motor musí být umístěn horizontálně jak je to na obr. 5 Obr. 5 Instalace motoru Jestli už máte zjištěné rozměry A a B, můžete instalovat motor následovně: 1. Uvolněte šrouby na spodní uchycovací konzole motoru ( obr. 6 označeny 1 ) 2. Výška, kde bude motor položen musí být taková aby bylo možné táhlo upevnit ke křídlu v minimální výšce 85 mm nad zemí. Obr. 7 spodní okraj zadní uchycovací konzole musí být srovnaný s horním okrajem konzole na křídle Obr. 7

6 Obr. 6 Obr Zadní konzolu by měla být uchycena šrouby M8. Zkontroluj konzolu, měla by být v horizontální poloze. Obr. 9 Obr motor musí být pevně připevněn dvěma šrouby M8x100 a příslušnými maticemi ( obsaženo v dodávce ) obr. 10 obr Namontujte táhlo příslušným šroubem táhněte obr. 11 Obr. 11

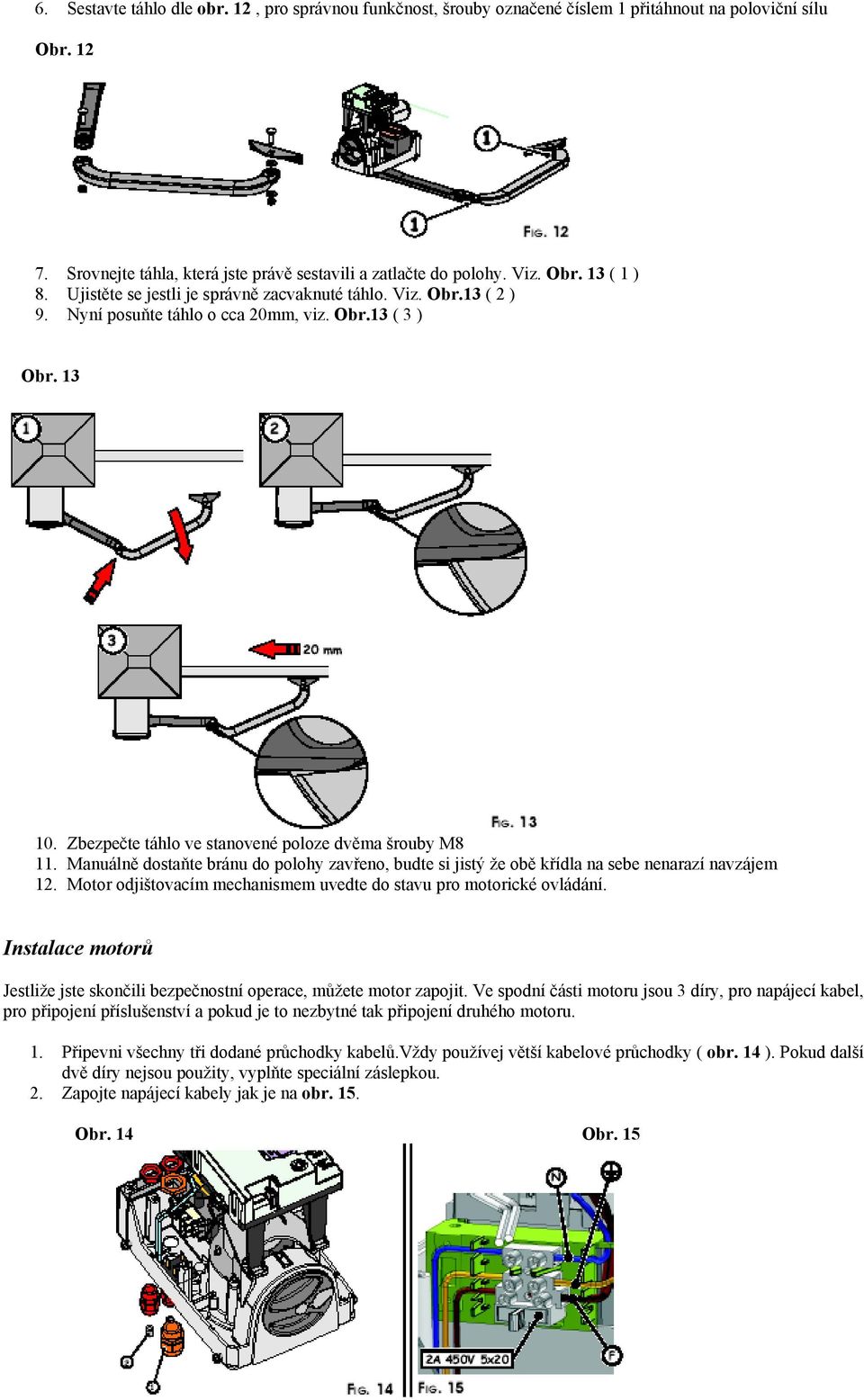

7 6. Sestavte táhlo dle obr. 12, pro správnou funkčnost, šrouby označené číslem 1 přitáhnout na poloviční sílu Obr Srovnejte táhla, která jste právě sestavili a zatlačte do polohy. Viz. Obr. 13 ( 1 ) 8. Ujistěte se jestli je správně zacvaknuté táhlo. Viz. Obr.13 ( 2 ) 9. Nyní posuňte táhlo o cca 20mm, viz. Obr.13 ( 3 ) Obr Zbezpečte táhlo ve stanovené poloze dvěma šrouby M8 11. Manuálně dostaňte bránu do polohy zavřeno, budte si jistý že obě křídla na sebe nenarazí navzájem 12. Motor odjištovacím mechanismem uvedte do stavu pro motorické ovládání. Instalace motorů Jestliže jste skončili bezpečnostní operace, můžete motor zapojit. Ve spodní části motoru jsou 3 díry, pro napájecí kabel, pro připojení příslušenství a pokud je to nezbytné tak připojení druhého motoru. 1. Připevni všechny tři dodané průchodky kabelů.vždy používej větší kabelové průchodky ( obr. 14 ). Pokud další dvě díry nejsou použity, vyplňte speciální záslepkou. 2. Zapojte napájecí kabely jak je na obr. 15. Obr. 14 Obr. 15

8 3. Připojení příslušenství a bezpečnostních prvků připojujte dle přesných instrukcí. Nastavení mechanických zarážek Motor 391 je dodáván standartně s mechanickými dorazy pro polohu otevřeno i zavřeno. Je to snadná instalace motoru, protože nepotřebujete instalovat mechanické části. Mechanické zarážky by měli být upevněny ve spodní části motoru. Mechanické koncové zarážky pro otevírání: 1. Odblokujte motor na manuální používání. 2. Posuňte křídlo do polohy otevřeno. 3. Vezměte mechanickou zarážku a připevněte přímo na táhlo dvěmi bezpečnostními šrouby. Ujisti se že ozubený sektor je připevněný v pořádku. Použij mechanické koncové dorazy pouze v případě, že není mechanický doraz na křídle. Mechanické koncové dorazy negarantují uzamčení křídla v případě vloupání Mechanické koncové zarážky pro zavírání: 1. Odblokujte motor na manuální používání 2. Posuňte křídlo do polohy zavřeno. 3. Vezměte mechanickou zarážku a připevněte přímo na táhlo dvěmi bezpečnostními šrouby. Test automatického systému Jestliže máte připojené nezbytné kabely, můžete zapnout řídící jednotku a naprogramovat dle požadavků zákazníka. Spust te test pro automatický systém a případné příslušenství, budte pečlivý při zkoušení bezpečnostních prvků. Připevněte vrchní kryt motorů a zajistěte šroubky. Obr. 17 ( 1 ) a následně i spodní kryt dle obr. 17 ( 2 ) Předejte uživatelský manuál zákazníkovi a popište správnou funkci automatického systému. Obr. 17

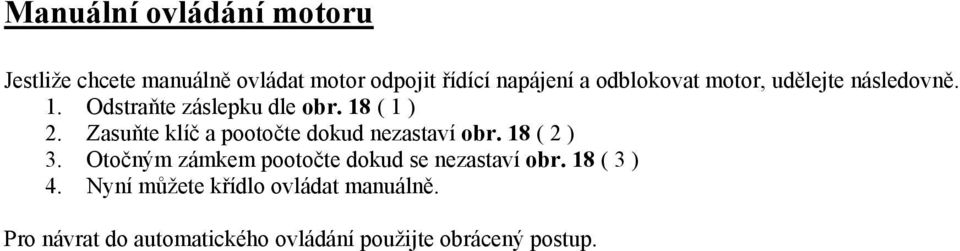

9 Manuální ovládání motoru Jestliže chcete manuálně ovládat motor odpojit řídící napájení a odblokovat motor, udělejte následovně. 1. Odstraňte záslepku dle obr. 18 ( 1 ) 2. Zasuňte klíč a pootočte dokud nezastaví obr. 18 ( 2 ) 3. Otočným zámkem pootočte dokud se nezastaví obr. 18 ( 3 ) 4. Nyní můžete křídlo ovládat manuálně. Pro návrat do automatického ovládání použijte obrácený postup.
