Montážní návod SWING 250

Transkript

1 Montážní návod SWING 250 POZOR: Brána musí být symetrická a správně vyvážená. Před instalací pohonu si pozorně přečtěte tento návod.

2 Sestava : 2x motor pohonu (Ref. č. SW400) Upevňovací patky s fixací 1x kontrolní skříňka (Ref. č. 7851) s kartou CTR 41, transformátorem 2x dvoukanálové dálkové ovládání typu rolling code 433 MHz (Ref. č. 6203rolling) 1x maják 12 V (Ref. č. SW7500) 1x klíč pro ruční odjištění (Ref. c. R15) 1x sada fotobuněk SW x montážní návod - Motorizace s nízkým napětím 12 V pro dvoukřídlé brány s max. šířkou 5 m / 400 kg, - Napájení 230 V, - Nekonečné elektromechanické šroubové zdviháky s 12V motorem, s provozem při stejnosměrném proudu, - Provozní teplota: +40 C/-20 C, - Výstupy pro zapojení příslušenství: kontrolka, externí anténa, fotobuňky, volič na klíč; - Dvoukanálové dálkové ovládání typu rolling code 433 MHz. Ověření CE + FCC. - Elektronická karta se zabudovaným přijímačem. Pojistka 10 A T pro ochranu motoru, - Stupeň vodotěsnosti IP45, - Pojistka 800 ma, zpožděná, transformátoru; - Transformátor s toroidálním jádrem 105 W, dvojí izolace - Nouzové odjištění bezpečnostním klíčem, který umožní ručně ovládat bránu. Volitelné příslušenství pro osobní ochranu dostupnou ve volitelném příslušenství (Ref. č. SW LOCK), - Nepřetržitý provoz bez nebezpečí, že se přehřejí motory,

3 - Ampérometrický bezpečnostní systém. V případě zjištění překážky se pohyb zastaví.

4

5 Pohon je sestrojen pro motorizaci dvoukřídlých bran obytných domů s maximální délkou jednoho křídla 2,5 m. Napájení se zajišťuje el. sítí 230 V. Hmotnost každého křídla nesmí překročit 200 kg. Automatika muže být použita pro železné, hliníkové, plastové, dřevěné brány pod podmínkou, že budou dodrženy max. rozměry a hmotnosti. Pozor: v případe, že brána je plná a současně fouká silný vítr, mohla by automatika špatně fungovat kvůli ampérometrickému bezpečnostnímu systému; ten by mohl vnímat odpor způsobený větrem jako překážku a zastavit nebo obrátit pohyb brány. V takovém případe se doporučuje odjistit motory a otvírat/zavírat bránu ručně, dokud neustane silný vítr.

6

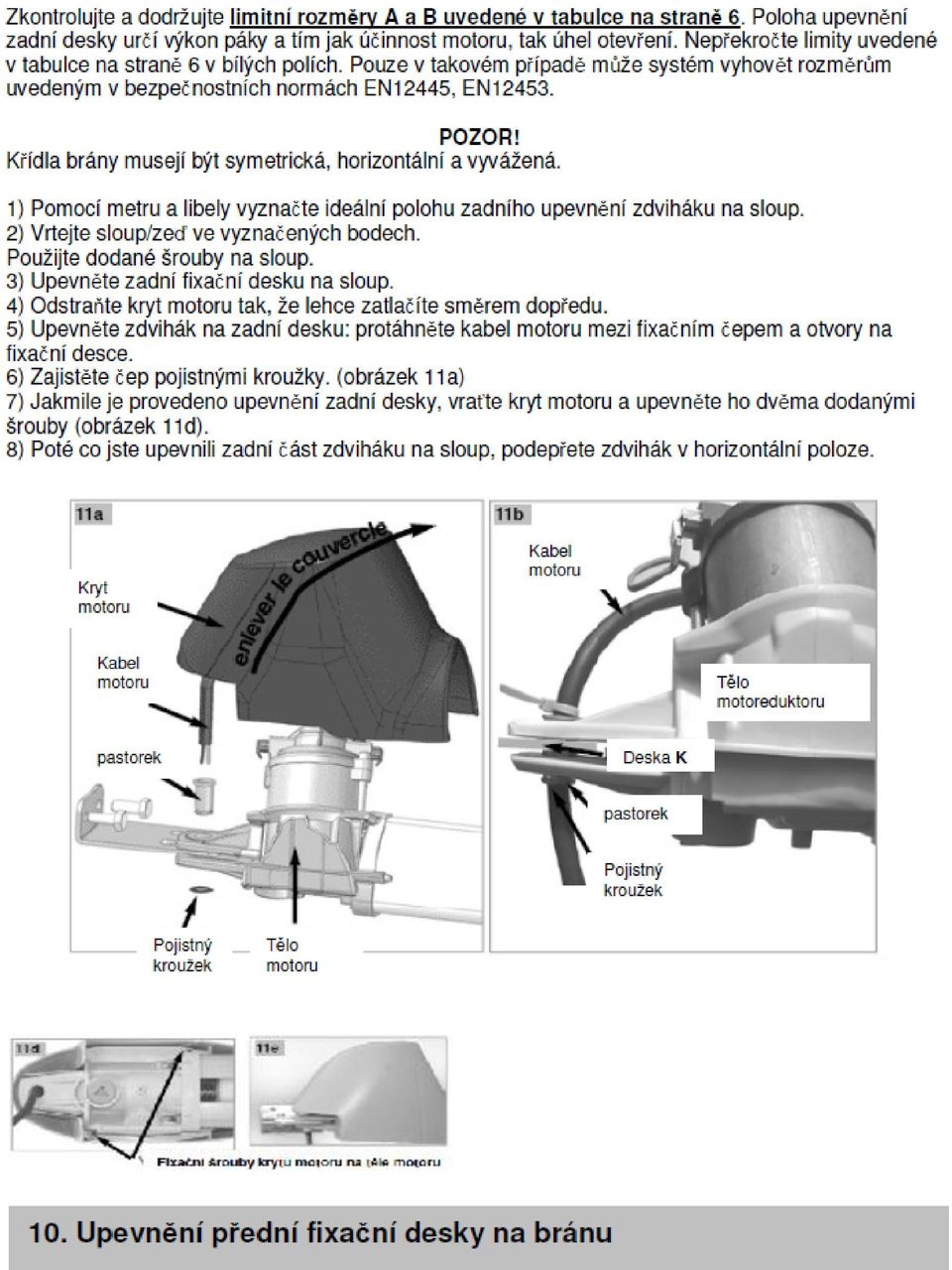

7 Motory musejí být upevněny v souladu s vyztužením brány ve výšce min. 15 cm od země (obrázek 5a str. 5), pokud možno ve výšce odpovídající poloviční výšce brány.

8

9

10

11

12 14. Elektrická instalace

13 TX RX

14

15 Vysílač a přijímač Vysílač 6203 je již " PŘEDKÓDOVÁN " výrobcem 12 bitovým kódem. Přednastavené kódy se budou vysílat stisknutím tlačítek T1-T2-T3 T1 Obsluha vrat T2 Obsluha garáže T3 (T1+T2 současně) jiné Nastavení kódu vysílače v kartě CTR41. - Na elektronické kartě CTR41: 1- vymazání standardního kódu: stiskněte P1 po dobu nejméně 10 sekund, bliknutí diody potvrdí zrušení kódu 2- nastavení nového kódu vysílače v CTR41: stiskněte a uvolněte tlačítko P1, dioda se rozsvítí 3- nový kód odešlete stisknutím tlačítka předtím nastaveného vysílače (T1 nebo T2 nebo T3), CTR41 řídící jednotka potvrdí přijetí nového kódu krátkým blikáním. 4- stiskněte vybrané tlačítko vysílače 6203 k ovládání vrat. Přijímač je naprogramován!

16 Provozní režim AUTOMATICKÝ / KROK ZA KROKEM ŘÍDÍCÍ JEDNOTKA JE DODÁVÁNA S NASTAVENÍM NA REŽIM STEP-TO-STEP (impuls na tlačítku T2 vysílače otvírá / impuls na tlačítku T2 vysílače zavírá.) Pro přepnutí na AUTOMATICKÉ zavírání dodržte následující instrukce. 1) Se zcela zavřenými křídly odpojte ze sítě řídící jednotku a vyčkejte minutu. 2) Stiskněte P1 a zároveň znovu připojte řídící jednotku k elektrické síti aniž byste uvolnili tlačítko. 3) Počkejte dokud se dioda nerozsvítí a poté uvolněte tlačítko P1. 4) Dioda zhasne a tím potvrdí, že automatický režim byl nastaven. BĚHEM OTEVÍRÁNÍ (automatický režim): Stisknutím tlačítka vysílače 6203 se vrata otevřou zastaví se v úplně otevřené pozici. V tomto stádiu podobně jako v režimu krok za krokem nepřijímá systém zpětné signály, ani z vysílače, ani z přepínače s klíčem. BĚHEM ZAVÍRÁNÍ (automatický režim): Se zcela zavřenými křídly nelze dát impuls s vysílačem k zavření vrat:ovšem když uplyne 25 sekund, vrata se automaticky znovu zavřou. Během této pauzy systém nepřijímá žádný signál zavírání. Během zavírání lze nicméně obrátit pohyb stisknutím tlačítka vysílače či přepínače.!!k návratu k režimu KROK ZA KROKEM, dodržte instrukce podrobně popsané v odstavcích 1)2)3). - Klíčový spínač není součástí balení

17

18 ZÁRUČNÍ LIST Na tento výrobek se vztahuje 24 měsíců záruka. Platný záruční list musí být správně vyplněn a odeslán s kopií faktury nebo pokladního bloku. ZÁRUČNÍ LIST Výrobek : El. pohon vrat SWING 250 Datum prodeje... Dodavatel: M.A.T.A. Czech s.r.o. Radlická Praha 5 info@mataczech.cz Autorizované servisy : PM Servis Na barikádách Praha 9 Tel: ATV servis Richard Tenora Kšírova Brno Tel:
