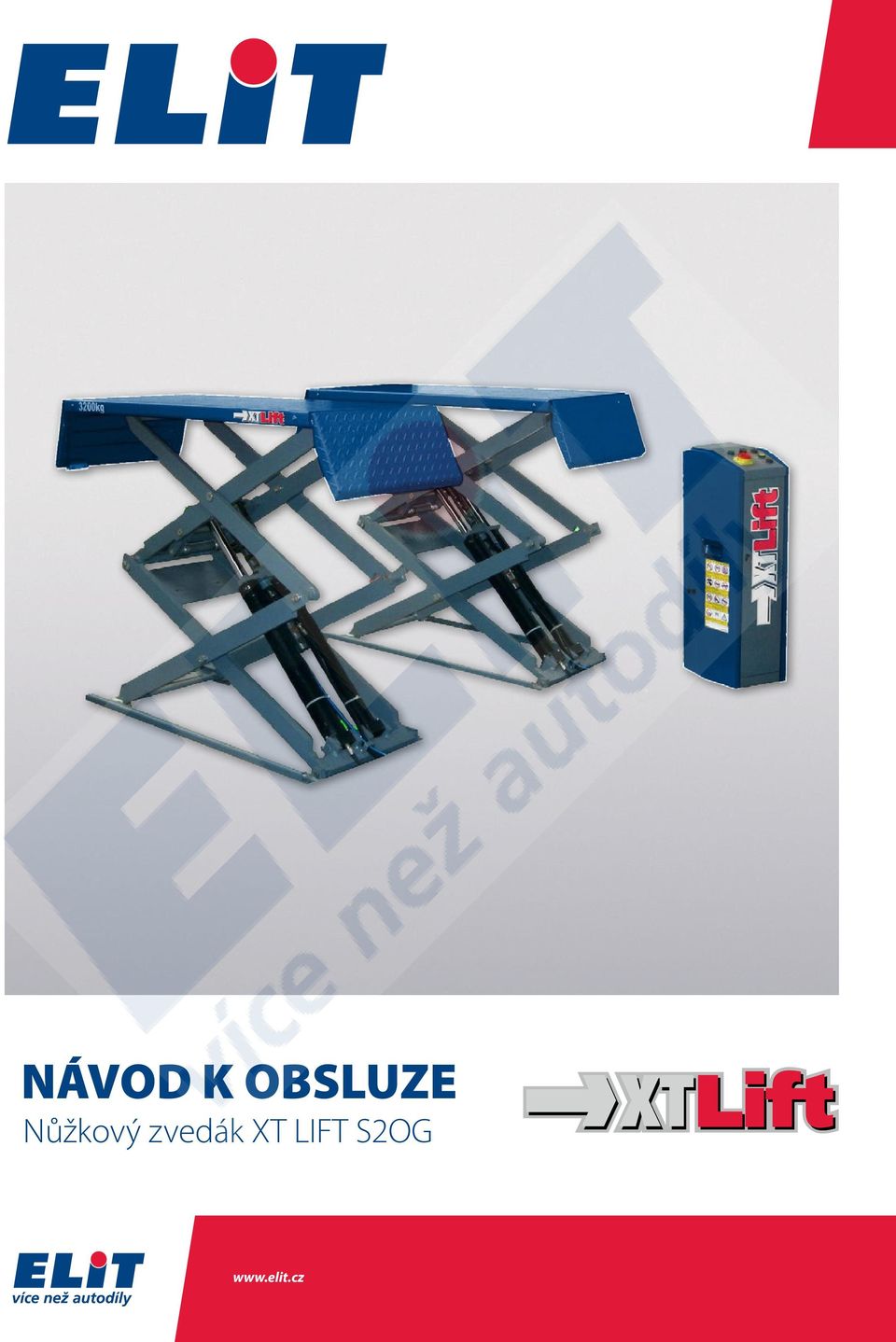

1 NÁVOD K OBSLUZE Nůžkový zvedák XT LIFT S2OG

2 Copyright vyhrazen! Bez písemného souhlasu Launch Shanghai Machinery Co, Ltd (dále jen Launch ) není společnosti nebo jednotlivci povoleno kopírovat a zálohovat tuto příručku v jakékoli formě (elektronické, mechanické, fotokopie, nahrávání nebo jiné formy). Tato příručka je speciálně navržen pro použití výrobku Launch a naše společnost nenese žádnou odpovědnost za různé následky způsobené v důsledku jejího použití při provozu jiného zařízení. V případě poškození zařízení nebo při jeho vyřazení z provozu díky nehodě způsobené samotným uživatelem nebo třetí stranou, při zneužití nebo nesprávném použití tohoto zařízení, při provedení neoprávněných změn a oprav tohoto zařízení nebo při použití neodpovídajícím požadavkům na provoz a údržbu ze strany Launch, nenese Launch a jeho pobočky žádnou odpovědnost za náklady a výdaje takto způsobené. Launch nenese také žádnou odpovědnost za poškození zařízení nebo za závady způsobené v důsledku použití jiného volitelného příslušenství nebo spotřebního materiálu místo originálních produktů Launch. Úřední potvrzení: Účelem jiných názvů výrobků uvedených v tomto návodu k obsluze je popsat, jak používat toto zařízení. Registrované ochranné známky společnosti stále patří k původním společnostem. Před uvedením do provozu si přečtěte a dodržujte pokyny v provozním návodu. Vybavení je pro použití profesionálních technických pracovníků a pracovníků údržby. Registrované obchodní značky Launch registroval své obchodní značky v Číně a několik cizích zemí, se symbolem LUNCH. Ostatní obchodní značky, symboly údržby, doménová jména, ikony a název společnosti Launch uvedené v tomto návodu k obsluze patří do majetku Lunch a jejích dceřiných společností. V zemích, kde obchodní značka společnosti Launch, symboly údržby, názvy domén, ikony a název společnosti nebyly registrovány Launch prohlašuje své vlastnictví k těmto neregistrovaným obchodním značkám, symbolům údržby, jménům domén, ikonám a názvu společnosti. Obchodní značky jiných výrobků a názvy společností uvedené v této příručce, stále patří původně registrovaným společnostem. Bez předchozího písemného souhlasu vlastníka nikdo nemůže použít ochrannou značku, symbol služba, název domény, ikonu a název společnosti Lunch a dalších společností uvedených v této příručce. Pokud máte jakýkoliv dotazy, navštivte prosím webové stránky Lunch: nebo napište na Sales Dept. of Launch Shanghai Machinery Co., Ltd. č. 661 Baian Road, International Automobile City Auxiliary Parts Park, Anting Town, Jiading District, Shanghai City Varování Tento návod k obsluze je důležitou součástí výrobku. Prosím pečlivě si jej přečtěte a pochopte. Uschovejte si návod pro budoucí použití při kontrole a údržbě. Nepoužívejte výrobek k jiným účelům. Výrobce není odpovědný za škody způsobené nesprávným používáním nebo používání k jiným účelům, než je určené použití. Opatření Zvedák smí obsluhovat pouze dobře vyškolený personál. Jakékoli změny součástí nebo použití pro jiné účely bez souhlasu výrobce mohou způsobit přímé nebo nepřímé poškození výrobku. Nevystavujte zvedák extrémním teplotám nebo vlhkosti. Chraňte jej před topidly, zvlhčovači vzduchu nebo pecemi. Neinstalujte zvedák venku a nevystavujte jej dešti. Pokud je to opravdu nutné, aby tak by to mělo být pouze na zvláštní objednávku u výrobce. Zvedák se nesmí dostat do kontaktu s prachem, čpavkem, alkoholem, ředidla a stříkacími lepidly. Udržujte dostatečnou vzdálenost od zvedáku při jeho provozu. Kontroly zvedáku by měly být prováděny pravidelně. Nepracujte s poškozeným zvedákem nebo se zvedákem s poškozenými díly. Všechny díly se smějí měnit pouze za díly dodávané výrobcem. Nepřetěžujte zvedák. Maximální zvedaná hmotnost je zřetelně vyznačena na typovém štítku. Nepracujte se zvedákem s osobami ve vozidle. Oblast zvedání zvedáku nesmí obsahovat žádné překážky, maziva, oleje, nečistoty a jiné látky. Použijte zvedací body doporučené výrobcem automobilu. Udržujte držáky v těsném kontaktu s vozidlem. Používejte vhodné nástroje a zařízení na ochranu bezpečnosti práce, jako jsou například vhodné montérky a pracovní boty. Věnujte zvláštní pozornost bezpečnostním štítkům na ovládacím pultu. Se zvedákem v provozu zamezte přiblížení rukou a jiných části těla k pohybujícím se dílům zvedáku. Neodstraňujte žádná ochranná bezpečnostní zařízení zvedáku. Hydraulický olej pro zvedák je mechanické olej N32 nebo N46. Věnujte pozornost bezpečnostním údajům popsaným v této příručce. Z důvodu technického vylepšení si Launch (Shanghai) Machinery Co. Ltd vyhrazuje právo změnit specifikace bez předchozího upozornění. 2

3 1. Všeobecné informace 1.1. aplikace Tento zvedák je určen pro účely zvedání lehkých vozidel do hmotnosti 3,2 t pro účely testování, servisu a čištění vozidel funkce Zvedák má moderní design, vysokou životnost a kompaktní vzhled. Povrchová instalace a úspora místa. Najíždění s výškou menší než 110 mm, vhodnost pro automobily s nižším profilem Hydraulický systém udržuje obě plošiny v rovině. Mechanická ochrana zařízení prostřednictvím kontroly ujeté vzdálenosti. Automatický omezovač výšky. Automatický systém mazání a ložiska bez oleje specifikace Elektrické specifikace Motor (volitelné) 2,2 kw Možnosti napájení 1fázové/3fázové 110 V/220 V (60 Hz) 1fázové/3fázové 220 V/380 V (50 Hz) Hluk Hluk 70 db(a) Hydraulický systém Max. pracovní tlak 28 MPa Průtok 4,5 l/min. Pneumatický systém Pracovní tlak 5 kg/cm 2 Max. zvedací hmotnost (kg) (lb) 3200 (6614) Max. výška zdvihu (mm) (") 1990 (78.3) Doba zvedání (s) 60 Doba spouštění (s) 20 Výkon (kw) 2,2 Počet plošin 2 Rozměry plošiny (mm) (") ( ) Celková hmotnost (kg) (lb) 820 (1804) Přesnost synchronizace (mm) (") 40 (1.6) Výškový rozdíl (mm) (") 8 (0.3) 1.4. POžadavky na životní prostředí Teplota: 0 C ~ +40 C Relativní vlhkost: 80 % při 30 C Přepravní/skladovací teplota: -25 C ~ +55 C Nadmořská výška: 2000 m (78740 ) 3

4 2. struktura 2.1. ROzmístění Rampa Plošina Horní vnější nůžky Horní vnitřní nůžky Dolní vnitřní nůžky Dolní vnější nůžky Rám základny Olejový válec 4

5 2.2. elektrické schéma zapojení 2.3. zapojení hydrauliky 1 Zásobník oleje 2 Měrka oleje 3 Filtr 4 Čerpadlo s převodovkou 5 Motor 6 Pojistný ventil 7 Kontrolní ventil 8 Ventil vyrovnání 9 Ventil nouzového spouštění 10 Ventil spouštění 11 Ventil rychlosti Z1 Válec Master F1 Válec Slave Z2 Válec Master F2 Válec Slave 5

6 2.4. schéma pneumatických obvodů 11 Pravá úhlová koncovka 6-M5 10 Vzduchová hadice, průměr 6 9 Fitinka T 8 Válec MAL 16x50 7 Solenoid vzduchového ventilu 6 Zátka 1/4 5 Zátka 1/8 4 Matice 3 Pravá úhlová koncovka Filtr 1 Pravá úhlová koncovka Podmínky pro instalaci 6

7 3. provoz 3.1. OVLádací panel Provozní pokyny Proces zvedání: Stiskněte UP tlačítko SB1, motor začne pohánět čerpadlo a to čerpá olej do válce, který začne zvedat zvedák nahoru. Uvolněte tlačítko SB1 pro ukončení zvedání. Pokud se drží tlačítko SB1 stisknuta a zvedák je v maximální výšce, bude aktivován uvolňovací ventil a ten ochrání zvedák. Postup pro zablokování. Stiskněte tlačítko LOCK SB3, elektromagnetické ventily YV1 a YV2 budou zapnuty a bezpečnostní systém bude zablokován. Postup pro spouštění: Stiskněte UP tlačítko SB1, zvedák se lehce zvedne, bezpečnostní západka se uvolní, poté stiskněte tlačítko DOWN SB2, elektromagnetické ventily YV1, YV2 a YV3 se zapnou, zvedák se začne spouštět Přípravné kontroly Zkontrolujte, zda jsou pohyby zvedáku synchronizované a stabilní. Zkontrolujte citlivost a spolehlivost bezpečnostní západky. Překontrolujte, zda se zvedák automaticky zastaví, jakmile se dostane do maximální výšky zdvihu. Zkontrolujte případné netěsnosti válce, hadic a koncovek. Zkontrolujte případné vzduchové netěsnosti u elektromagnetických ventilů, válců, ventilů pro regulaci tlaku a u koncovek. Zkontrolujte, zda nedochází k jakékoli abnormální činnost a ke vzniku hluku v čerpadle nebo v motoru. Zkontrolujte, zda správně funguje tlačítko nouzového zastavení Provozní postupy Při najíždění na zvedák udržujte rychlost pod 5 km/hod. Zastavte vozidlo, když jsou plošiny zvedáku mezi předními a zadními koly vozidla. Umístěte pryžové podložky na plošiny v místech zvedacích bodů a stiskněte tlačítko UP pro zvednutí vozidla do výšky 200 mm ~ 300 mm nad podlahou. Překontrolujte, zda jsou obě plošiny vyrovnané a nedochází k něčemu neobvyklému. Podržte stisknuté tlačítko UP, dokud se vozidlo nezvedne do požadované výšky. Stiskněte tlačítko SAFETY LOCK pro spuštění zvedáku a zapadnutí bezpečnostní západky tak, aby byly plošiny zvedáku vyrovnané. Po provedení údržby zajistěte vyčištění pracovního prostoru a bezpečné spuštění zvedáku bezpečnostní upozornění Hydraulické pojistné ventily jsou správně nastaveny před opuštěním výrobního závodu. Výrobce nenese odpovědnost za škody způsobené neoprávněným nastavením. Zkontrolujte, zda jsou bezpečnostní západky zajištěny před zahájením všech prací na vozidle. Umístěte pryžové podložky na plošiny a roztáhněte je pro zajištění maximální podpory. V případě jakéhokoliv úniku v hydraulickém systému odstraňte nejprve problém a poté doplňte olej na správnou úroveň. 7

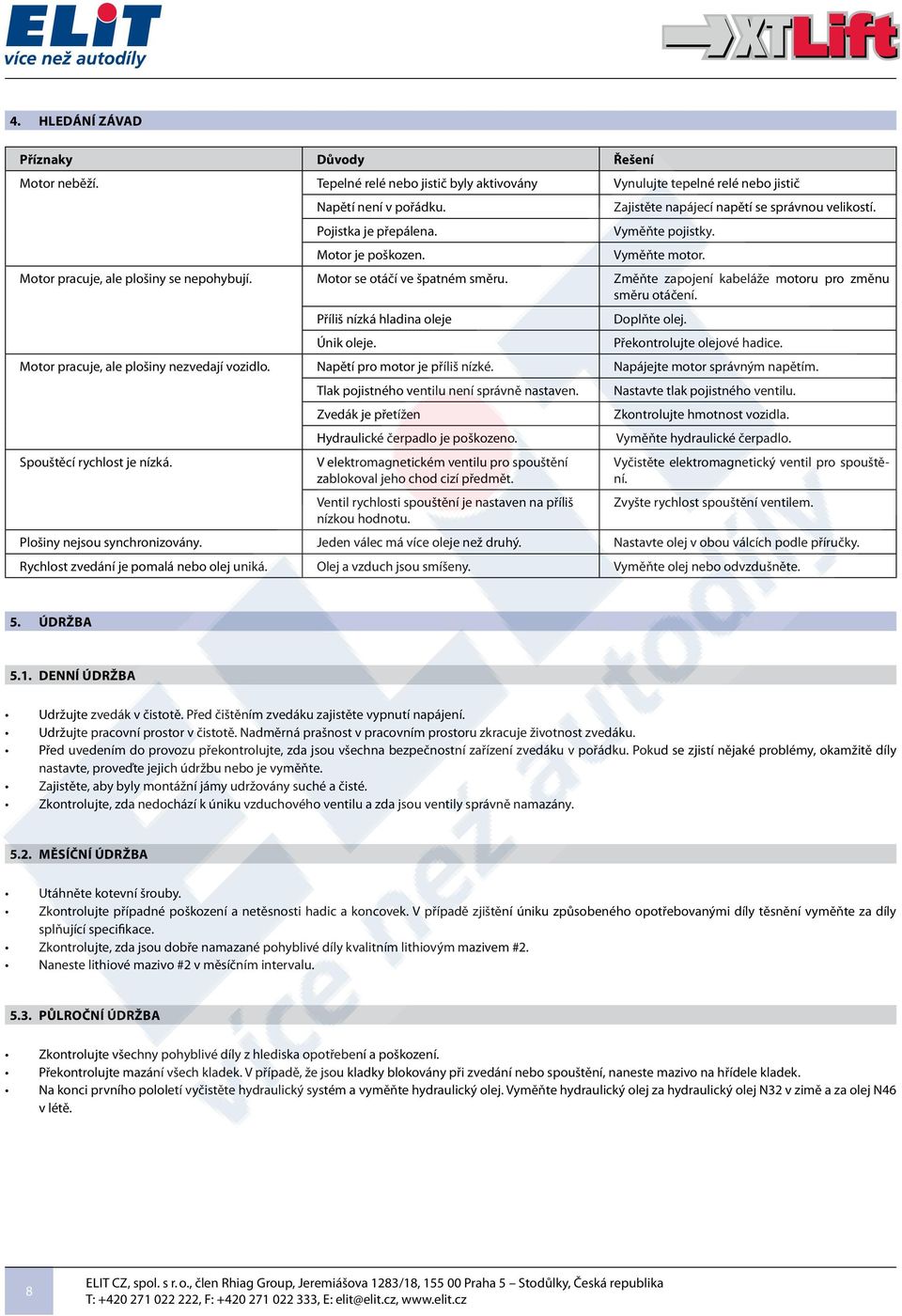

8 4. HLedání závad Příznaky Důvody Řešení Motor neběží. Tepelné relé nebo jistič byly aktivovány Vynulujte tepelné relé nebo jistič Napětí není v pořádku. Pojistka je přepálena. Motor je poškozen. Zajistěte napájecí napětí se správnou velikostí. Vyměňte pojistky. Vyměňte motor. Motor pracuje, ale plošiny se nepohybují. Motor se otáčí ve špatném směru. Změňte zapojení kabeláže motoru pro změnu směru otáčení. Příliš nízká hladina oleje Doplňte olej. Únik oleje. Překontrolujte olejové hadice. Motor pracuje, ale plošiny nezvedají vozidlo. Napětí pro motor je příliš nízké. Napájejte motor správným napětím. Tlak pojistného ventilu není správně nastaven. Nastavte tlak pojistného ventilu. Zvedák je přetížen Zkontrolujte hmotnost vozidla. Hydraulické čerpadlo je poškozeno. Vyměňte hydraulické čerpadlo. Spouštěcí rychlost je nízká. V elektromagnetickém ventilu pro spouštění zablokoval jeho chod cizí předmět. Ventil rychlosti spouštění je nastaven na příliš nízkou hodnotu. Vyčistěte elektromagnetický ventil pro spouštění. Zvyšte rychlost spouštění ventilem. Plošiny nejsou synchronizovány. Jeden válec má více oleje než druhý. Nastavte olej v obou válcích podle příručky. Rychlost zvedání je pomalá nebo olej uniká. Olej a vzduch jsou smíšeny. Vyměňte olej nebo odvzdušněte. 5. údržba 5.1. denní údržba Udržujte zvedák v čistotě. Před čištěním zvedáku zajistěte vypnutí napájení. Udržujte pracovní prostor v čistotě. Nadměrná prašnost v pracovním prostoru zkracuje životnost zvedáku. Před uvedením do provozu překontrolujte, zda jsou všechna bezpečnostní zařízení zvedáku v pořádku. Pokud se zjistí nějaké problémy, okamžitě díly nastavte, proveďte jejich údržbu nebo je vyměňte. Zajistěte, aby byly montážní jámy udržovány suché a čisté. Zkontrolujte, zda nedochází k úniku vzduchového ventilu a zda jsou ventily správně namazány měsíční údržba Utáhněte kotevní šrouby. Zkontrolujte případné poškození a netěsnosti hadic a koncovek. V případě zjištění úniku způsobeného opotřebovanými díly těsnění vyměňte za díly splňující specifikace. Zkontrolujte, zda jsou dobře namazané pohyblivé díly kvalitním lithiovým mazivem #2. Naneste lithiové mazivo #2 v měsíčním intervalu Půlroční údržba Zkontrolujte všechny pohyblivé díly z hlediska opotřebení a poškození. Překontrolujte mazání všech kladek. V případě, že jsou kladky blokovány při zvedání nebo spouštění, naneste mazivo na hřídele kladek. Na konci prvního pololetí vyčistěte hydraulický systém a vyměňte hydraulický olej. Vyměňte hydraulický olej za hydraulický olej N32 v zimě a za olej N46 v létě. 8

9 5.4. údržba po dobu 3 let nebo po 5000 dobách provozu Vyměňte pouzdra ve všech kloubech. Vyměňte veškeré těsnění Vyměňte posuvné bloky. 6. skladování a sešrotování 6.1. Skladování Pokud je třeba zvedák skladovat po delší dobu: Vytáhněte zástrčku ze zásuvky. Namažte všechny díly, včetně všech kontaktních povrchů kladek. Vypusťte olej ze zásobníku. Zakryjte zvedák plastovým krytem SešrotOVání Když zvedák překročí svou životnost a nelze jej dále používat, odpojte jej od elektrického napájení a zlikvidujte podle požadavků místních předpisů. 9

10 Data hydraulického oleje Lithiové mazivo #2 Položka Specifikace Kuželový stupeň (1/10 mm) 278 Bod skápnutí C 185 Eroze T2 měděná destička, 100 C, 24 hod.) Žádná změna Měděné opláštění (100 C, 22 hod.) % 4 Odpařování (100 C, 22 hod.) % 2 Oxidační stabilita (99 C, 100 hod.) 0,2 Nekorozivní (52 C, 48) Stupeň 1 Cizí látky (mikroskopická metoda)/(počet/cm³) Nad 10 µm 5000 Nad 25 µm 3000 Nad 75 µm 500 Nad 125 µm 0 Relativní viskozita 800 (-15 C, 10 s-1), /(Pa s) Ztráta vlhkosti 38 C, 1 hod.) (%) 8 Mechanický olej N32 (pro zimu) Položka Specifikace Viskozita 40 C 28,8~35 Skápnutí / C -15 Bod vzplanutí/ C 175 Mechanický olej N46 (pro léto) Položka Specifikace Viskozita 40 C 41,4~50,6 Skápnutí / C -9 Bod vzplanutí/ C
