1 Návod k obsluze Výškově stavitelná sedačka Belek Revised on

2 Obsah: 1. Úvod Technické údaje Bezpečnost Úvod Popis bezpečnostních opatření Bezpečnostní předpisy Popužívat pouze k danému účelu Upozornění týkající se používání zvedáku Belek Výrobek Konstrukce zvedáku Belek Montážní předpisy Použití zvedáku Belek Obsluha zvedáku Belek Obsluha zvedáku Belek ve spojní s otočnou deskou Údržba Poruchy a opravy...9

3 1. Úvod Toto je návod na obsluhu zvedáku Belek. Přečtěte si prosím pozorně celý manual před použitím zvedáku. Věnujte zvýšenou pozornost především bezpečnostním pokynům. Nikdy neprovádějte na zvedáku žádné práce na které nemáte oprávnění nebo potřebnou kvalifikaci. V tomto manuálu je uváděn tento symbol u důležitých odstavců které se týkají Vaší bezpečnosti nebo bezpečnosti druhých. Vyrábí: Temto symbol je zobrazen u odstavců, které se týkají zajištění správného fungování a obsluhy navijáku. Kathodeweg LK Hoorn Nederland Tel: +31 (0) Fax: +31 (0) Dodává: API CZ s.r.o Slapy Slapy u Tábora tel: fax: api@seznam.cz Internet: Všechna práva vyhražena. Kopírování nebo vydávání třetím osobám v jakékoliv formě není dovoleno bez předchozího písemného souhlasu.

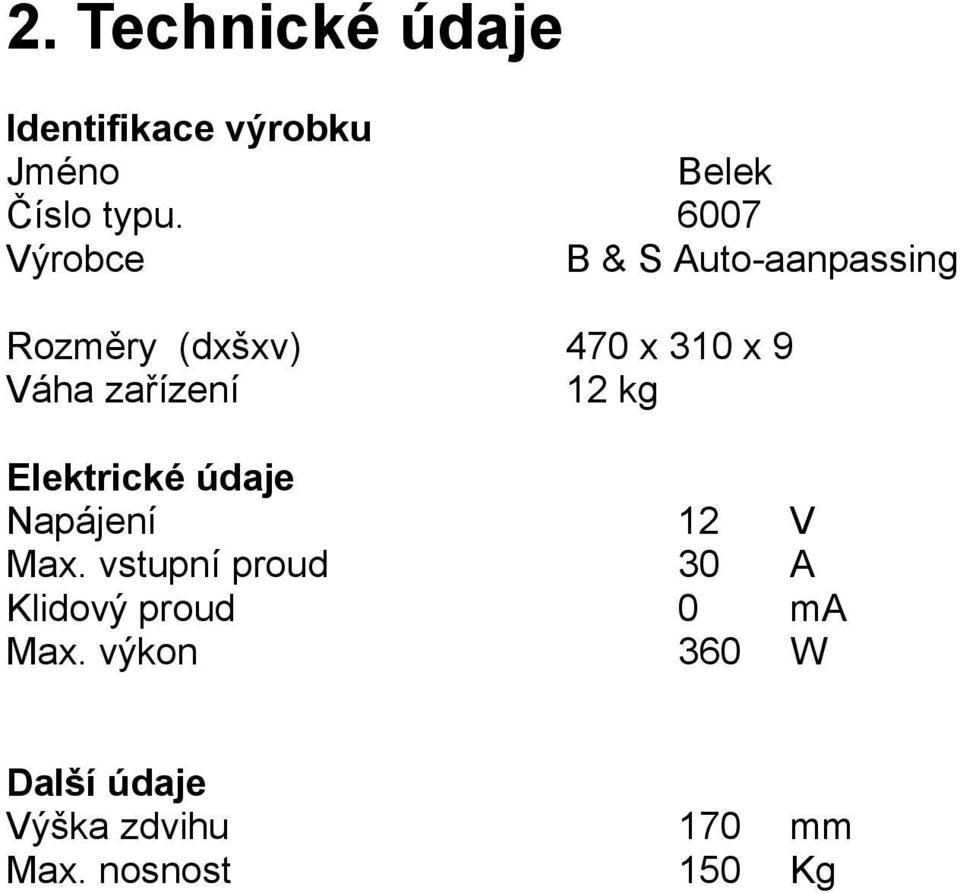

4 2. Technické údaje Identifikace výrobku Jméno Belek Číslo typu Výrobce B & S Auto-aanpassing Rozměry (dxšxv) 470 x 310 x 9 Váha zařízení 12 kg Elektrické údaje Napájení 12 V Max. vstupní proud 30 A Klidový proud 0 ma Max. výkon 360 W Další údaje Výška zdvihu 170 mm Max. nosnost 150 Kg

5 3. Bezpečnost 3.1 Úvod Tato kapitola obsahuje důležité bezpečnostní pokyny pro používaní zvedáku. Každý, kdo obsluhuje zvedák by se měl dobře s těmito pokyny seznámit. 3.2 Popis bezpečnostních opatření 1. Omezovač proudu (pojistka) 2. V případě, že necháte motor dojít do nejkrajnější pozice, motor vypne. 3.3 Bezpečnostní předpisy Používat pouze k danému účelu Zvedák Belek může být používán pouze k popisovanému účelu použití. Používání k jiným účelům není povoleno. B&S - Hoorn nebo API CZ s.r.o nenese žádnou zodpovědnost za škody vzniklé nesprávným používáním. Zvedák Belek byl vyroben podle posledních technologických postupů a splňuje bezpečnostní předpisy. Nicméně, používáním zvedáku Belek může dojít k ohrožení nebo zranění uživatele nebo jiných osob nebo k poškození věcí. Proto zvedák používejte pouze v řádném technickém stavu v souladu popisovaným dovoleným používáním podle tohoto návodu. Provedení úprav na zvedáku Belek nekvalifikovanou osobou má za následek ztrátu záruky na výrobek a B&S Auto-Aanpassing BV nebo API CZ s.r.o nenese žádnou odpovědnost za případné škody nebo zranění osob.

6 3.3.2 Upozornění týkající se používání zvedáku Belek Tento produkt obsahuje pohyblivé díly, které mohou způsobit zranění!! Ujistěte se, že je prostor pod sedadlem automobilu, kde je namontován zvedák Belek prázdný. Nedávejte pod zvedák žádné předměty!! Nezačínejte jízdu pokud zvedák Belek není v uzamčené pozici!! Motor zvedáku není vhodný pro stálé zatížení (nepřetržitý pohyb nahoru a dolu)!!

7 4. Výrobek Zvedák Belek je určený pro následijící použití. 1. Řidič potřebuje pomoc při vstávání z vozu. 2. Řidič si pomocí zvedáku Belek sníží sedačku pro snadější nastoupení do vozu a opět zvedne do polohy vhodné pro řízení. 3. Vozíčkář, který má problém se dostat z vozíku do vozu si pomocí zvedáku Belek nastaví ideální výšku pro snadný přesun. Toto je univerzální mechanismus, který je namontován pod originálním sedadlem automobilu a lze plynule nastavovat. Důležité je, že zvedák zůstane stabilně stát v jakékoliv i šikmé poloze! V určité pozici zvedáku Belek můžte volně posouvat sedadlo vpřed a vzad. Belek je ovládaný lehkým elektromotorem. V mnoha případech je možné spojit mechanismus s prodlouženým posuvem a/nebo otočnou deskou. 4.1 Konstrukce zvedáku Belek Na obrázku 1 vidíte zvedák Belek v jeho nejodlehlejší pozici. V obrazu jsou popsané některé části. Vysvětlení k číslům najdete pod obrázkem Obr. 1 Zvedák Belek Popis: 1. Zvedací deska na kterou je upevněna sedačka automobilu. 2. Pohyblivá, zvedací konstrukce 3. Motor 4. Držák

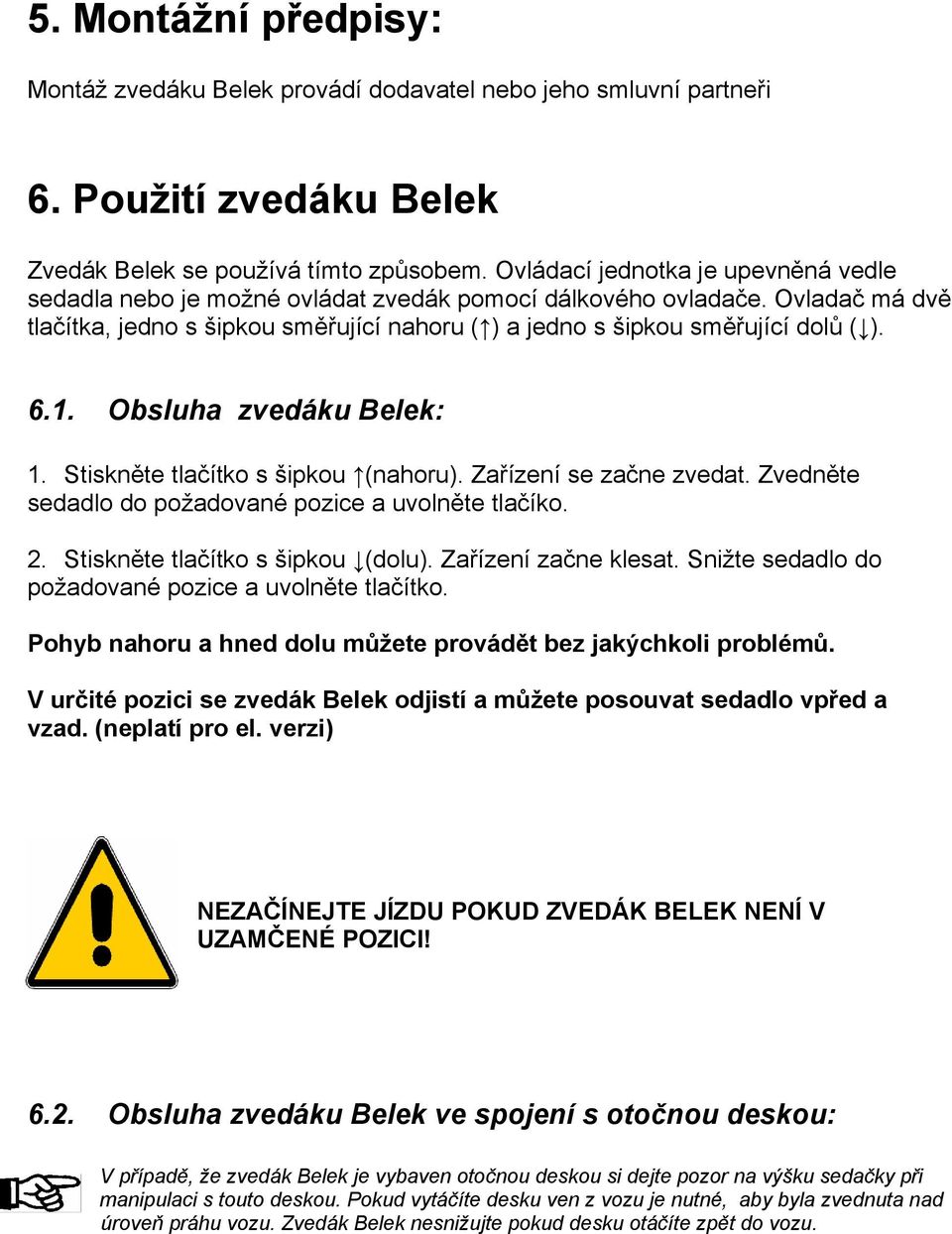

8 5. Montážní předpisy: Montáž zvedáku Belek provádí dodavatel nebo jeho smluvní partneři 6. Použití zvedáku Belek Zvedák Belek se používá tímto způsobem. Ovládací jednotka je upevněná vedle sedadla nebo je možné ovládat zvedák pomocí dálkového ovladače. Ovladač má dvě tlačítka, jedno s šipkou směřující nahoru ( ) a jedno s šipkou směřující dolů ( ) Obsluha zvedáku Belek: 1. Stiskněte tlačítko s šipkou (nahoru). Zařízení se začne zvedat. Zvedněte sedadlo do požadované pozice a uvolněte tlačíko. 2. Stiskněte tlačítko s šipkou (dolu). Zařízení začne klesat. Snižte sedadlo do požadované pozice a uvolněte tlačítko. Pohyb nahoru a hned dolu můžete provádět bez jakýchkoli problémů. V určité pozici se zvedák Belek odjistí a můžete posouvat sedadlo vpřed a vzad. (neplatí pro el. verzi) NEZAČÍNEJTE JÍZDU POKUD ZVEDÁK BELEK NENÍ V UZAMČENÉ POZICI! 6.2. Obsluha zvedáku Belek ve spojení s otočnou deskou: V případě, že zvedák Belek je vybaven otočnou deskou si dejte pozor na výšku sedačky při manipulaci s touto deskou. Pokud vytáčíte desku ven z vozu je nutné, aby byla zvednuta nad úroveň práhu vozu. Zvedák Belek nesnižujte pokud desku otáčíte zpět do vozu.

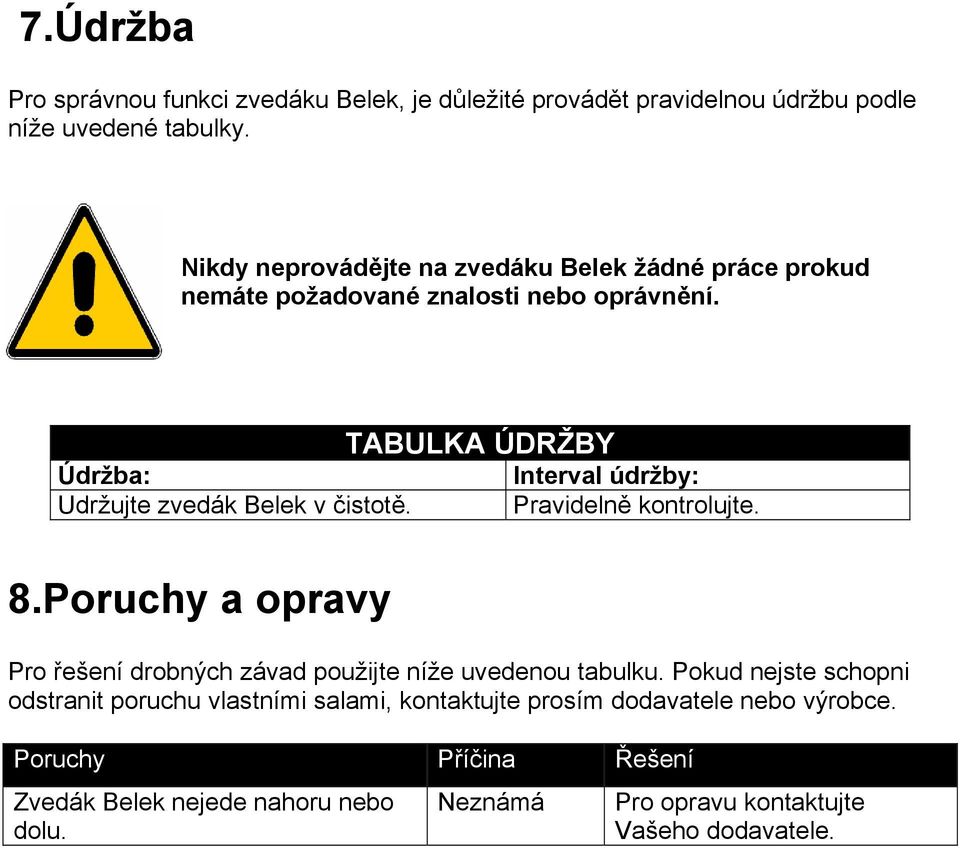

9 7.Údržba Pro správnou funkci zvedáku Belek, je důležité provádět pravidelnou údržbu podle níže uvedené tabulky. Nikdy neprovádějte na zvedáku Belek žádné práce prokud nemáte požadované znalosti nebo oprávnění. TABULKA ÚDRŽBY Údržba: Interval údržby: Udržujte zvedák Belek v čistotě. Pravidelně kontrolujte. 8.Poruchy a opravy Pro řešení drobných závad použijte níže uvedenou tabulku. Pokud nejste schopni odstranit poruchu vlastními salami, kontaktujte prosím dodavatele nebo výrobce. Poruchy Příčina Řešení Zvedák Belek nejede nahoru nebo dolu. Neznámá Pro opravu kontaktujte Vašeho dodavatele.

10 API CZ s.r.o Slapy Slapy u Tábora tel./fax: API@seznam.cz Záruční list Záruční podmínky: Na výrobek je poskytována záruka po dobu 2 let od data prodeje Záruka se vztahuje na mechanické a elektrické části výrobku a na jeho funkčnost Záruka se nevztahuje na vady a chyby funkčnosti způsobené neodbornou montáží, neodbornou úpravou či opravou výrobku,poškozením výrobku v důsledku havárie a na vady způsobené nesprávným používáním výrobku. Podmínkou uznání záruky je provedení montáže do automobilu autorizovaným zástupcem API. Každých km nebo každý rok je nutné provést kontrolu výrobku V případě, že je záruka uznána a záruční vada je odstranitelná, nemůže být požadována výměna výrobku. Do záruky není zahrnuto dopravné, tyto náklady hradí zákazník vždy sám. API neručí za přímé nebo nepřímé škody vzniklé v důsledku havárie vozidla nebo poruchy. Uplatněním práva ze záruky nezaniká povinnost zaplacení kupní ceny výrobku, a to ani v případě, že toto právo bylo uznáno. Datum:
