CAD pro techniku prostředí (TZB)

Transkript

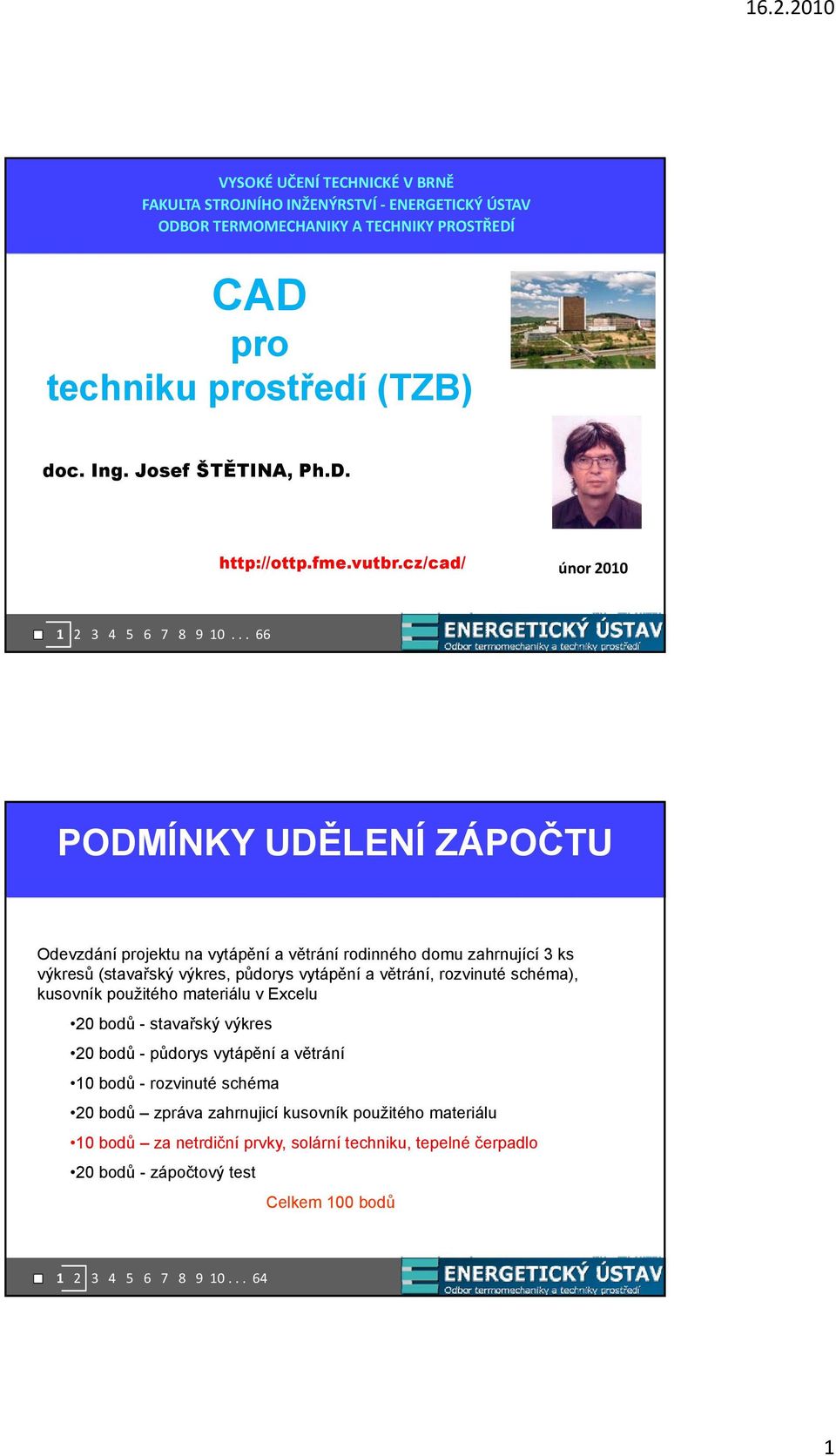

1 VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ FAKULTA STROJNÍHO INŽENÝRSTVÍ ENERGETICKÝ ÚSTAV ODBOR TERMOMECHANIKY A TECHNIKY PROSTŘEDÍ CAD pro techniku prostředí (TZB) doc. Ing. Josef ŠTĚTINA, Ph.D. únor PODMÍNKY UDĚLENÍ ZÁPOČTU Odevzdání projektu na vytápění a větrání rodinného domu zahrnující 3 ks výkresů (stavařský výkres, půdorys vytápění a větrání, rozvinuté schéma), kusovník použitého materiálu v Excelu 20 bodů -stavařský výkres 20 bodů -půdorys vytápění a větrání 10 bodů - rozvinuté schéma 20 bodů zpráva zahrnujicí kusovník použitého materiálu 10 bodů zanetrdiční prvky, solární techniku, tepelné čerpadlo 20 bodů - zápočtový test Celkem 100 bodů

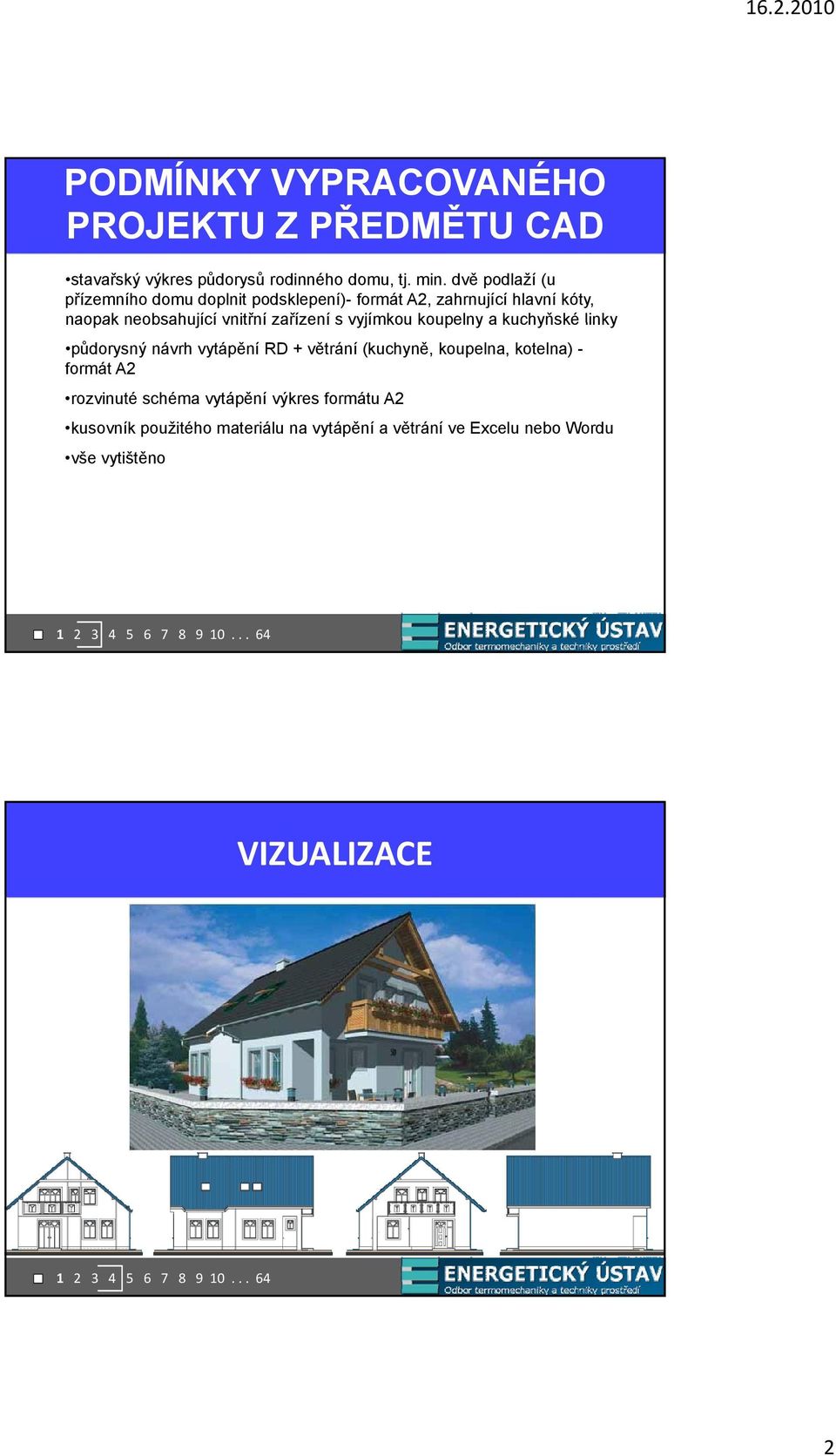

2 PODMÍNKY VYPRACOVANÉHO PROJEKTU Z PŘEDMĚTU CAD stavařský výkres půdorysů rodinného domu, tj. min. dvě podlaží (u přízemního domu doplnit podsklepení)- formát A2, zahrnující hlavní kóty, naopak neobsahující vnitřní zařízení s vyjímkou koupelny a kuchyňské linky půdorysný návrh vytápění RD + větrání (kuchyně, koupelna, kotelna) - formát A2 rozvinuté schéma vytápění výkres formátu A2 kusovník použitého materiálu na vytápění a větrání ve Excelu nebo Wordu vše vytištěno VIZUALIZACE

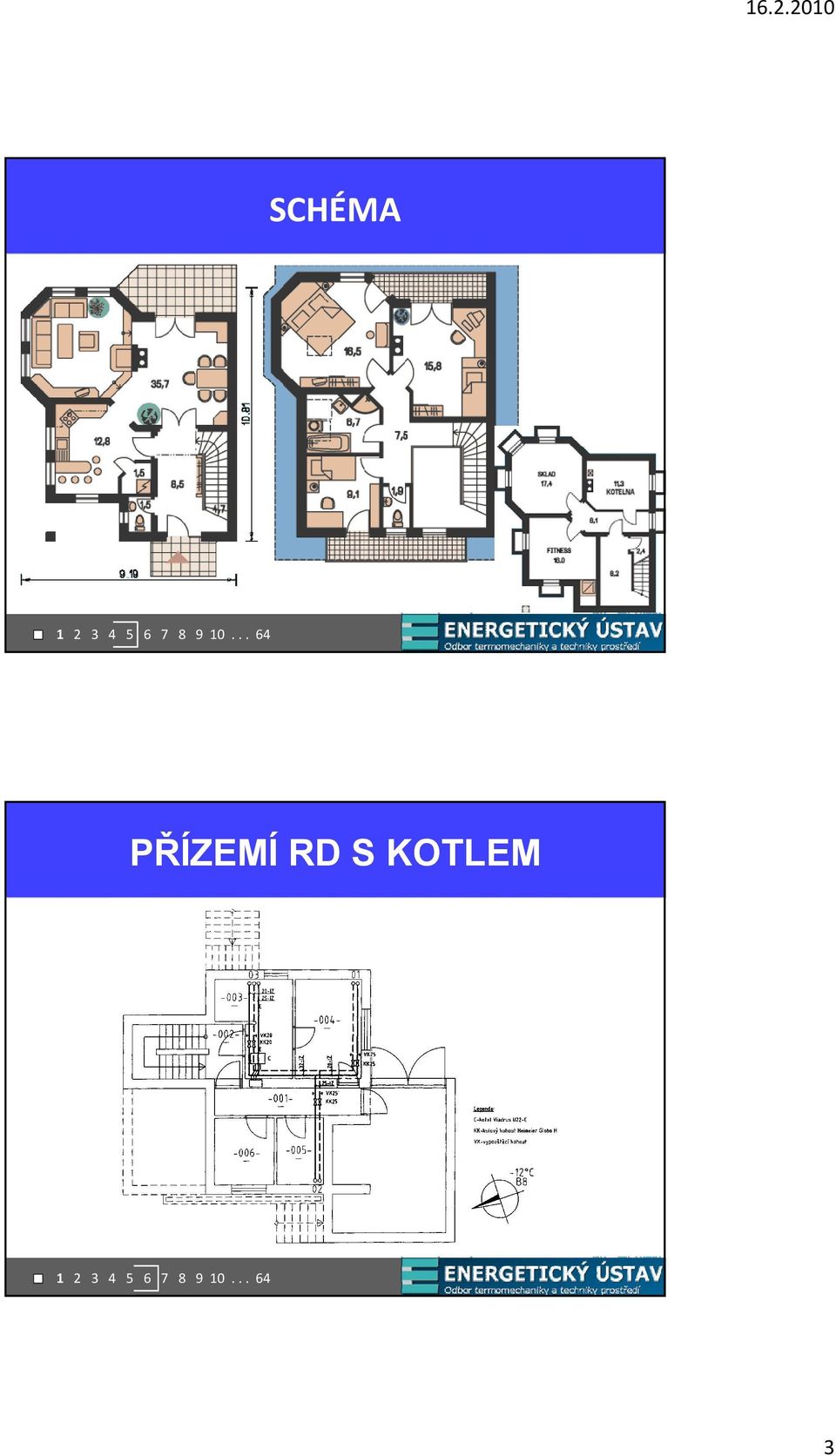

3 SCHÉMA PŘÍZEMÍ RD S KOTLEM

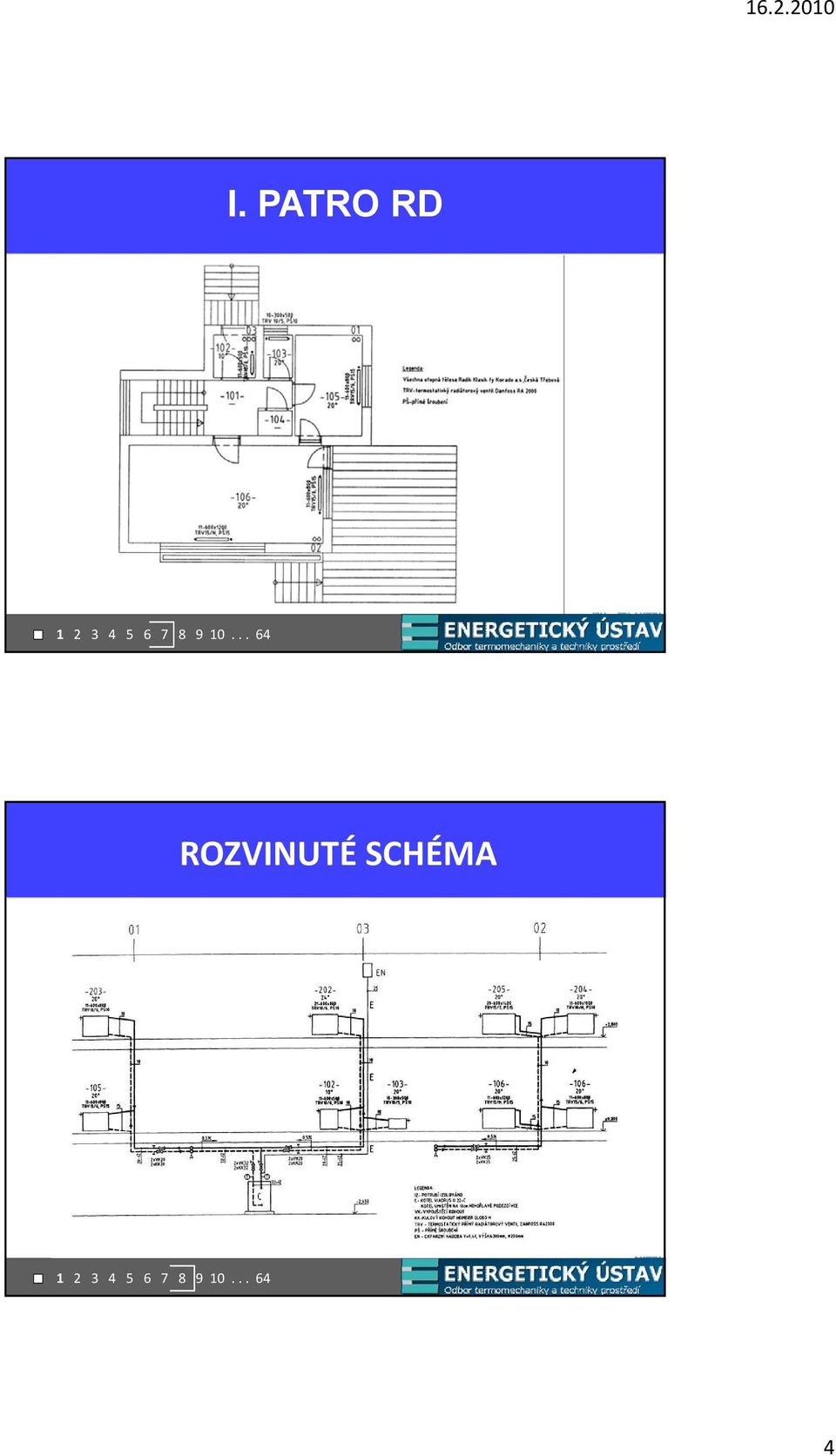

4 I. PATRO RD ROZVINUTÉ SCHÉMA

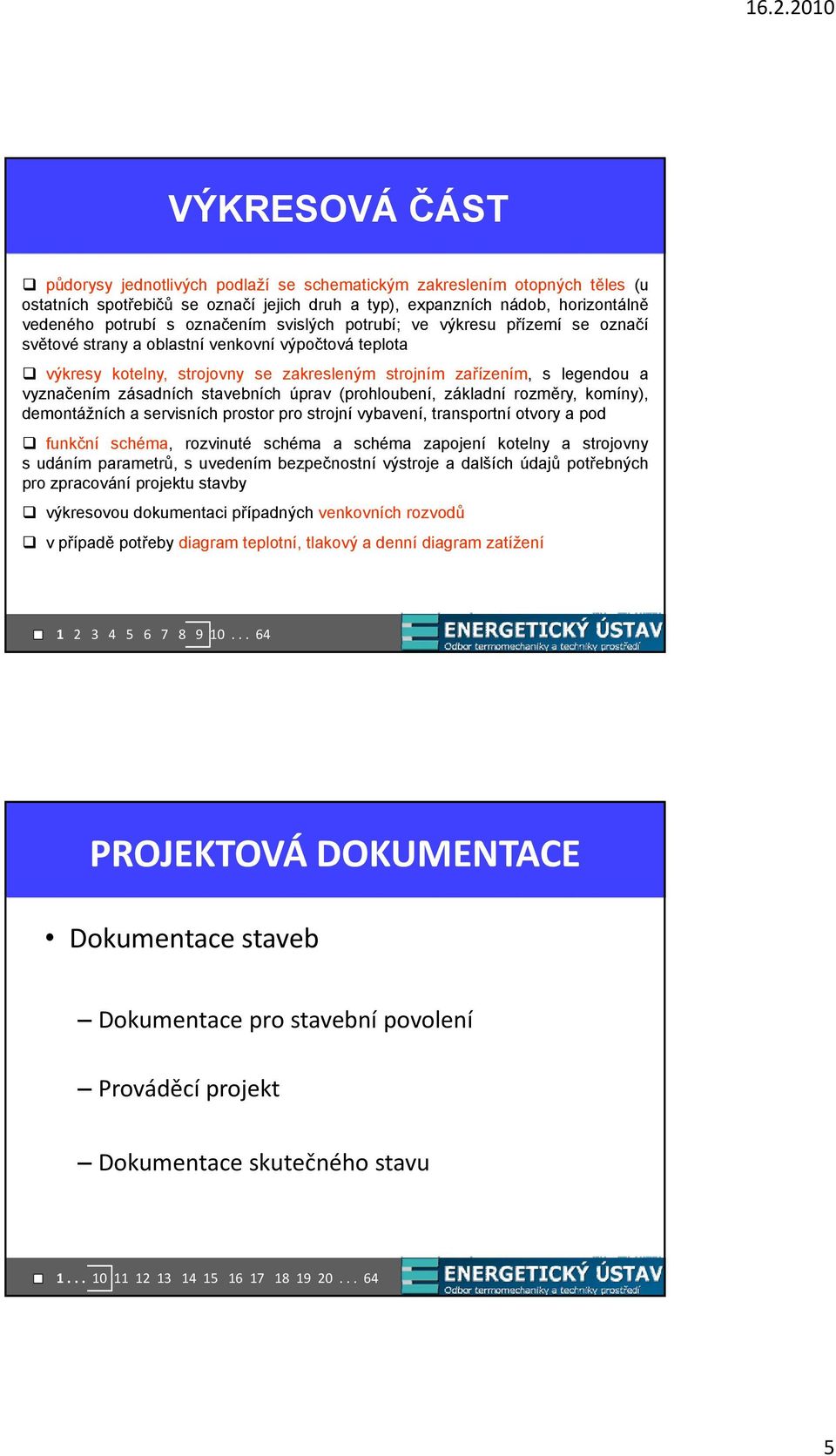

5 VÝKRESOVÁ ČÁST půdorysy jednotlivých podlaží se schematickým zakreslením otopných těles (u ostatních spotřebičů se označí jejich druh a typ), expanzních nádob, horizontálně vedeného potrubí s označením svislých potrubí; ve výkresu přízemí se označí světové strany a oblastní venkovní výpočtová teplota výkresy kotelny, strojovny se zakresleným strojním zařízením, s legendou a vyznačením zásadních stavebních úprav (prohloubení, základní rozměry, komíny), demontážních a servisních prostor pro strojní vybavení, transportní otvory a pod funkční schéma, rozvinuté schéma a schéma zapojení kotelny a strojovny s udáním parametrů, s uvedením bezpečnostní výstroje a dalších údajů potřebných pro zpracování projektu stavby výkresovou dokumentaci případných venkovních rozvodů vpřípadě potřeby diagram teplotní, tlakový a denní diagram zatížení PROJEKTOVÁ DOKUMENTACE Dokumentace staveb Dokumentace pro stavební povolení Prováděcí projekt Dokumentace skutečného stavu

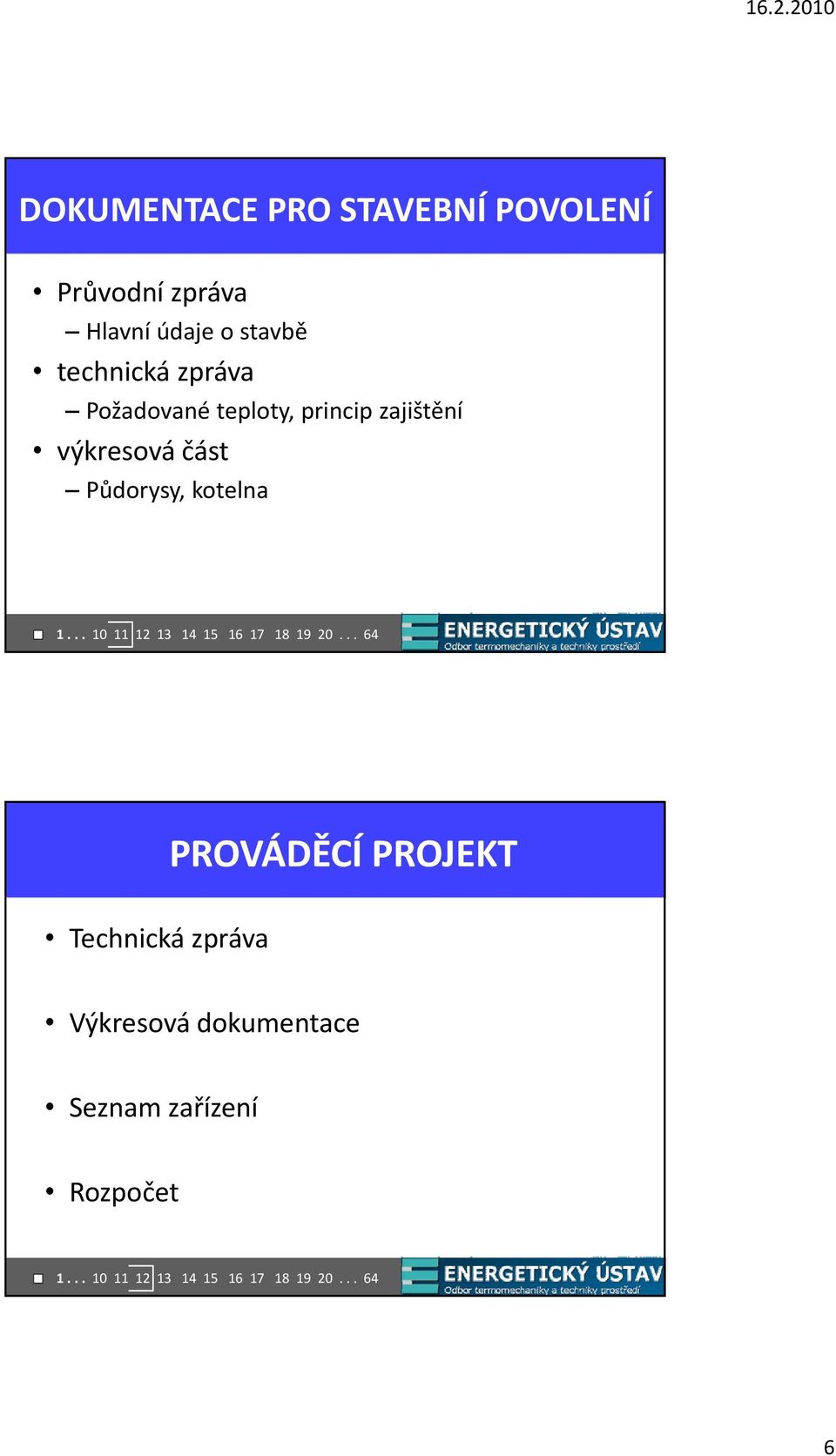

6 DOKUMENTACE PRO STAVEBNÍ POVOLENÍ Průvodní zpráva Hlavní íúdaje o stavbě technická zpráva Požadované teploty, princip zajištění výkresová část Půdorysy, kotelna PROVÁDĚCÍ PROJEKT Technická zpráva Výkresová dokumentace Seznam zařízení Rozpočet

7 TEXTOVÁ ČÁST (TECHNICKÁ ZPRÁVA) údaje potřebné k výpočtu tepelných ztrát a ostatních spotřeb tepla (technologie, vzduchotechnika aj.), výsledky výpočtu tepelných ztrát, volbu a zdůvodnění otopné soustavy, volbu systému regulace, volbu zdrojů tepla, strojního a zabezpečovacího zařízení, parametry zdrojů, volbu druhu otopných těles, celkový popis navržených zařízení, nároky na druh a potřebu tepla, paliva, elektřiny a vody popis způsobu obsluhy, řízení a ovládání předběžný soupis základního zařízení pokud je projekt ústředního vytápění zpracován samostatně bez souvisejících profesí, musí obsahovat soupis požadavků na jiné profese (regulace a měření, elektro, stavební nároky apod.) v rozsahu potřebném pro komplexní zpracování projektu pro stavební řízení; stručnou zprávu o zabezpečení protipožární ochrany, plnění hygienických, zdravotních a bezpečnostních požadavků apředpisů ZALOŽENÍ VÝKRESU Kreslíme v měřítku 1:1 Tloušťku čar rozlišujeme barvou pozor co má mít různou tloušťku nesmí být stejnou barvou Používáme co nejvíce hladin Rámeček Zdivo Okna, dveře Kóty Legenda Typ čáry (čárkovaná apod.) barvou i fyzicky

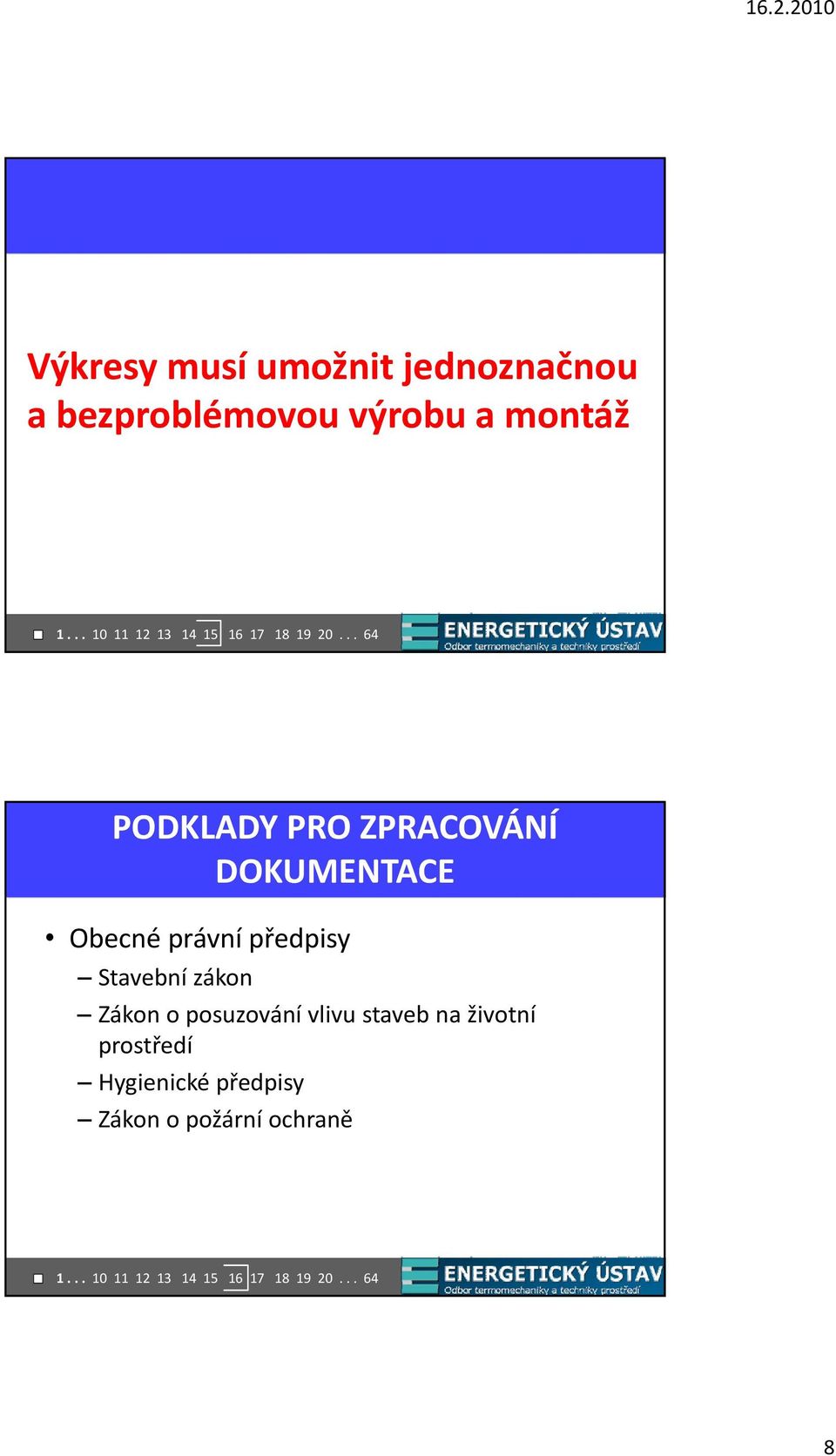

8 Výkresy musí umožnit jednoznačnou a bezproblémovou výrobu a montáž PODKLADY PRO ZPRACOVÁNÍ DOKUMENTACE Obecné právní předpisy Stavební zákon Zákon o posuzování vlivu staveb na životní prostředí Hygienické předpisy Zákon o požární ochraně

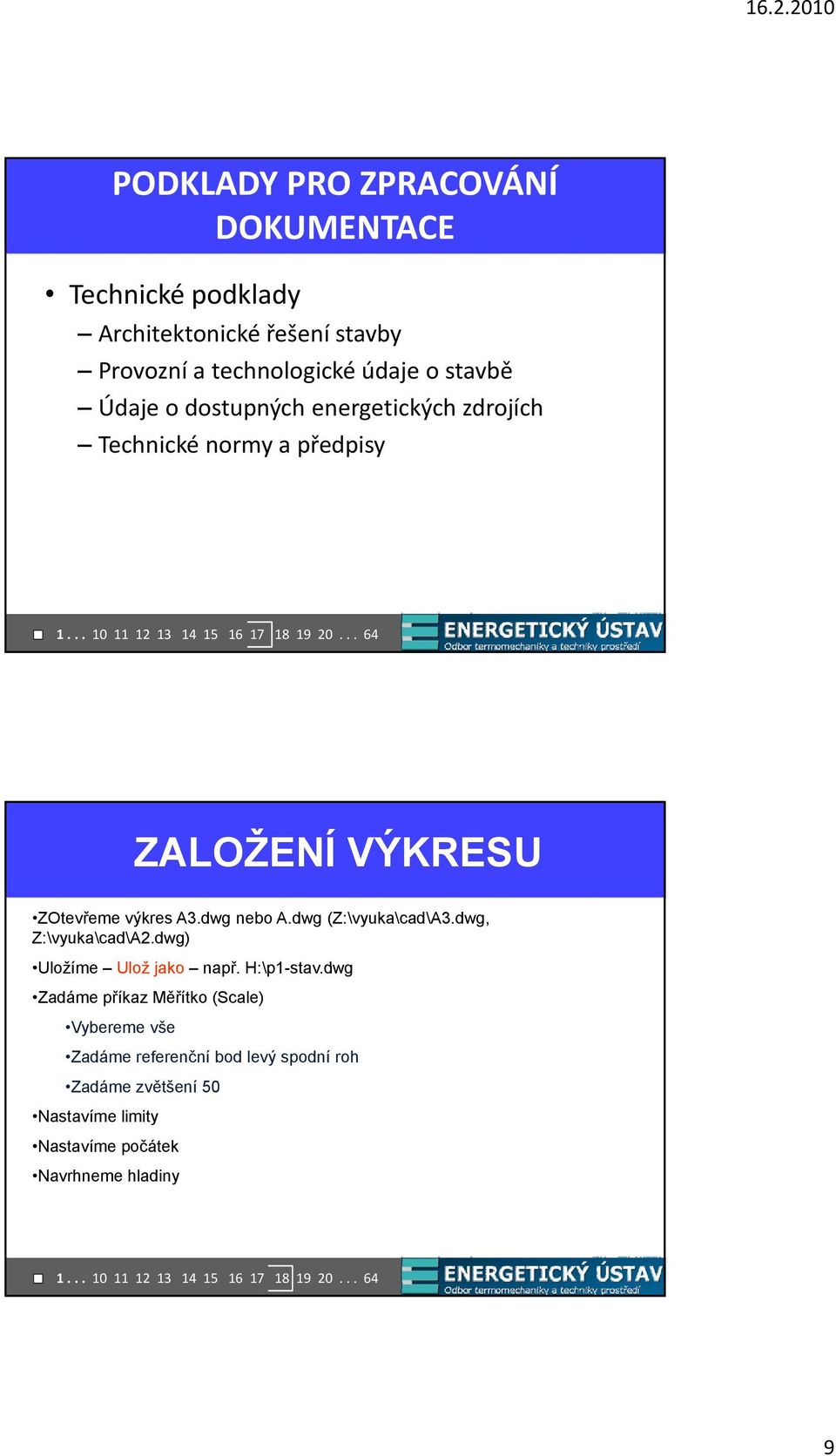

9 PODKLADY PRO ZPRACOVÁNÍ DOKUMENTACE Technické podklady Architektonické řešení stavby Provozní a technologické údaje o stavbě Údaje o dostupných energetických zdrojích Technické normy a předpisy ZALOŽENÍ VÝKRESU ZOtevřeme výkres A3.dwg nebo A.dwg (Z:\vyuka\cad\A3.dwg, Z:\vyuka\cad\A2.dwg) Uložíme Ulož jako např. H:\p1-stav.dwg Zadáme příkaz Měřítko (Scale) Vybereme vše Zadáme referenční bod levý spodní roh Zadáme zvětšení 50 Nastavíme limity Nastavíme počátek Navrhneme hladiny

10 FORMÁT PRO STAVEBNÍ VÝKRES A KONSTRUKCE

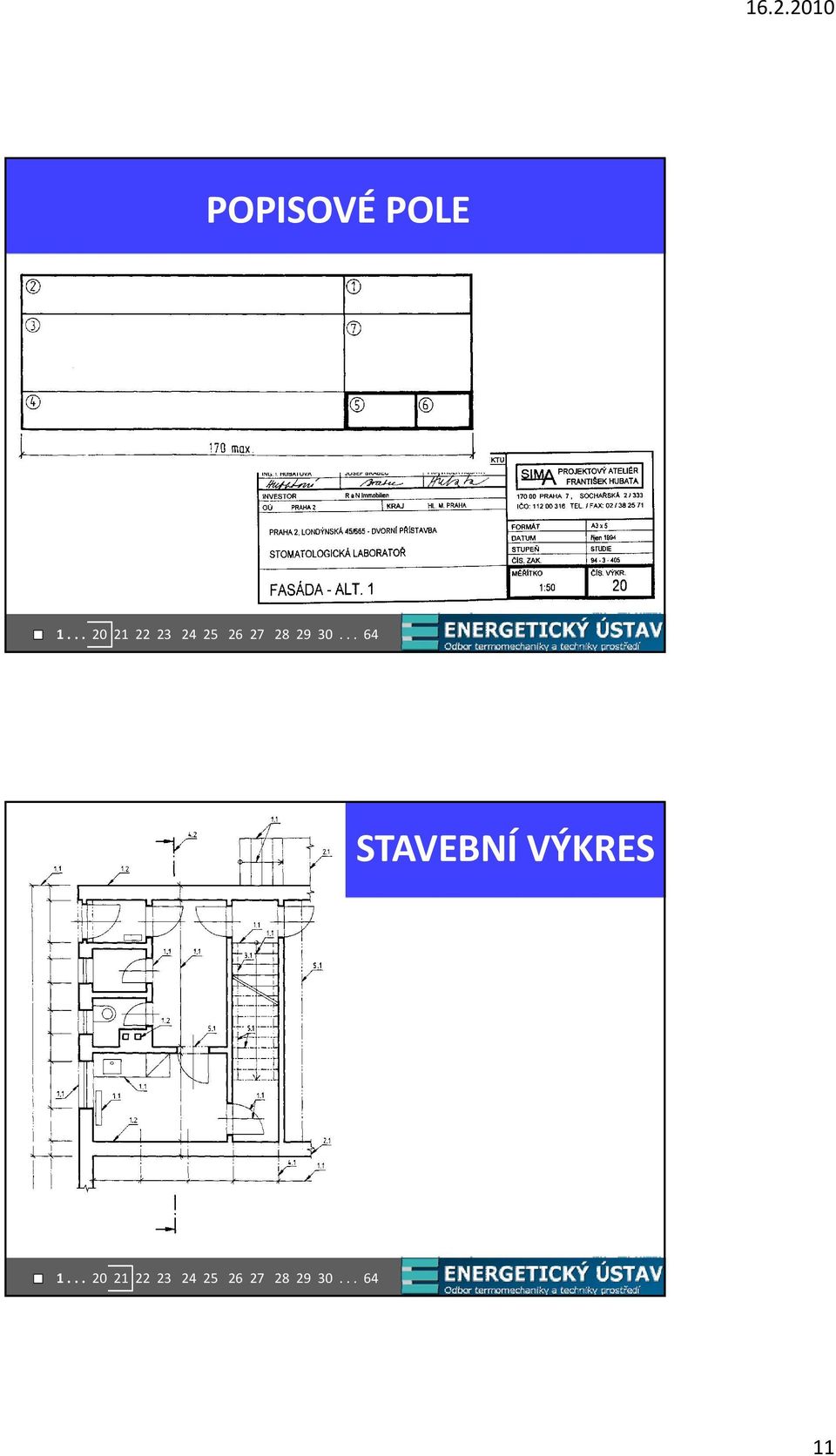

11 POPISOVÉ POLE STAVEBNÍ VÝKRES

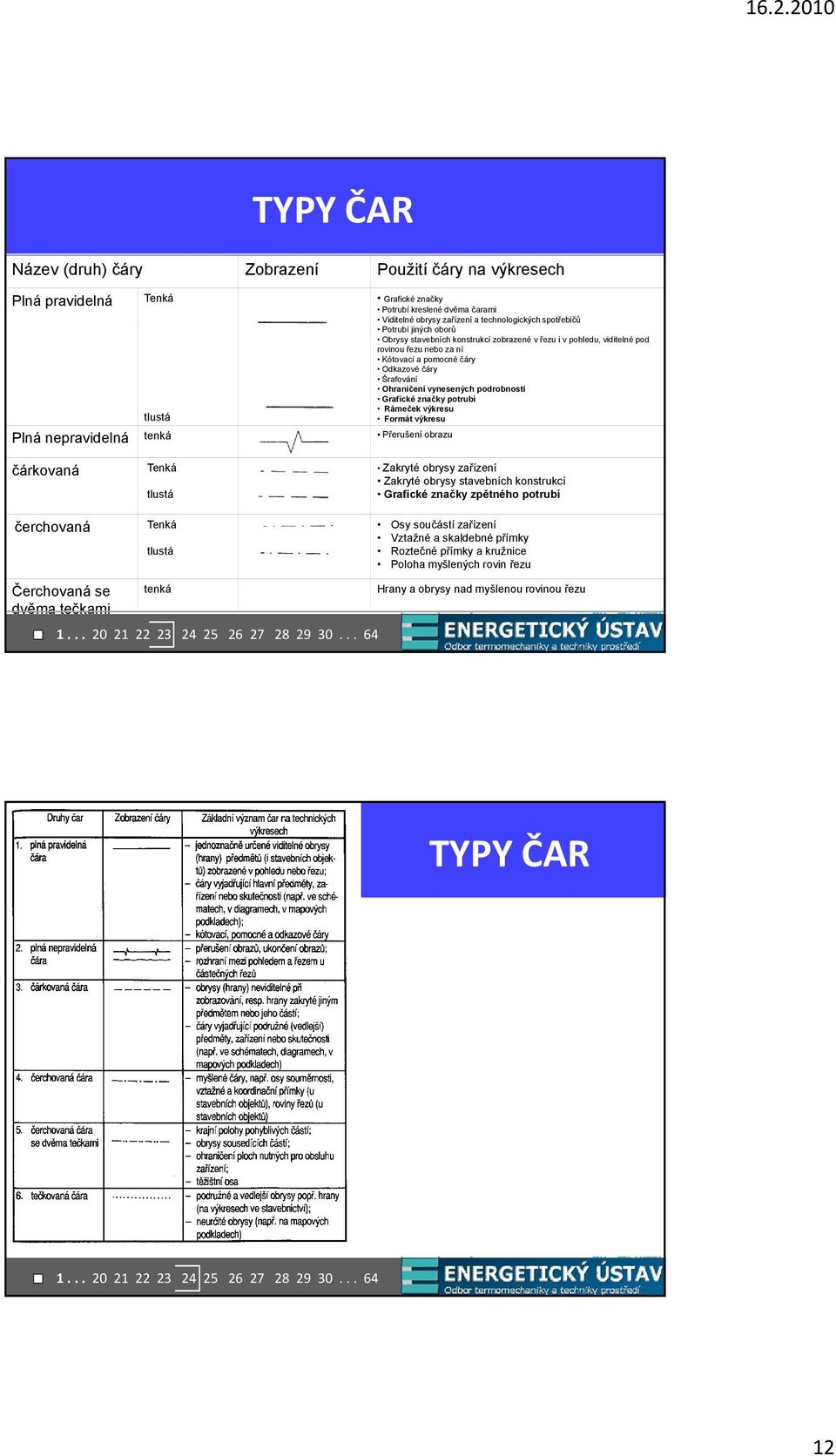

12 TYPY ČAR Název (druh) čáry Zobrazení Použití čáry na výkresech Plná pravidelná Tenká Grafické značky Plná nepravidelná tlustá tenká Přerušení obrazu Potrubí kreslené dvěma čarami Viditelné obrysy zařízení a technologických spotřebičů Potrubí jiných oborů Obrysy stavebních konstrukcí zobrazené v řezu i v pohledu, viditelné pod rovinou řezu nebo za ní Kótovací a pomocné čáry Odkazové čáry Šrafování Ohraničení vynesených podrobností Grafické značky potrubí Rámeček výkresu Formát výkresu čárkovaná Tenká Zakryté obrysy zařízení Zakryté obrysy stavebních konstrukcí tlustá Grafické značky zpětného potrubí čerchovaná Tenká tlustá Osy součástí zařízení Vztažné a skaldebné přímky Roztečné přímky a kružnice Poloha myšlených rovin řezu Čerchovaná se dvěma tečkami tenká Hrany a obrysy nad myšlenou rovinou řezu TYPY ČAR

13 TYPY ČAR TYPY ČAR

14 TLOUŠŤKY ČAR MĚŘÍTKA

15 TYPY VÝKRESŮ Katastrální mapy (1:2880) Situace (1:5000~1:200) Půdorysy (1:500 ~1:50) Řezy (1:500 ~1:50) Pohledy (1:500 ~1:50) Detaily (1:25 ~1:1) ORIENTACE VÝKRESŮ Půdorys se umisťuje: Hlavním vstupem u dolního okraje Převládajícím rozměrem rovnob. s dolním okr. Severem nahoře

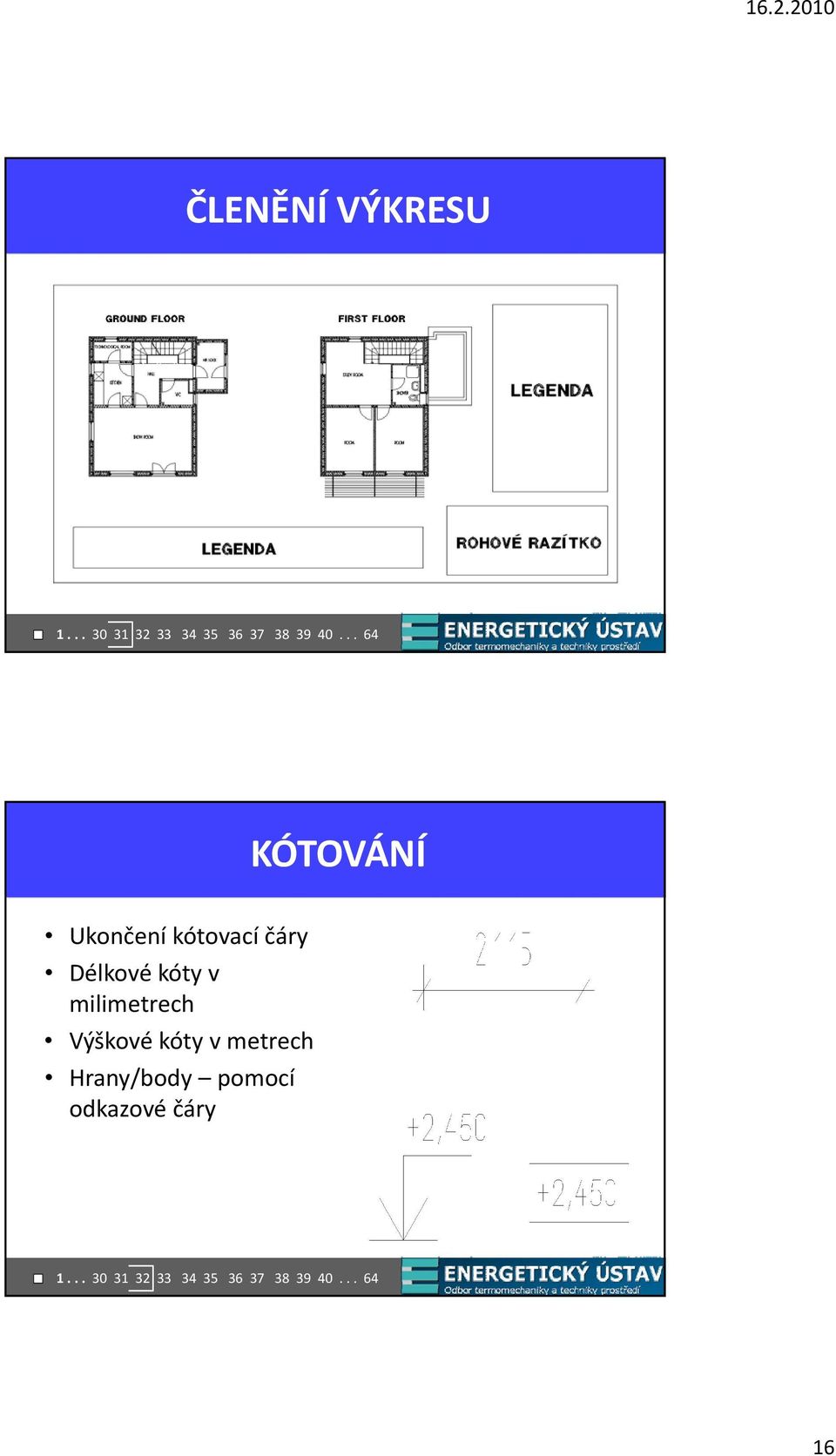

16 ČLENĚNÍ VÝKRESU KÓTOVÁNÍ Ukončení kótovací čáry Délkové é kóty v milimetrech Výškové kóty v metrech Hrany/body pomocí odkazové čáry

17 ZNAČKY ZNAČKY

18 ZNAČKY ZNAČKY

19 ZNAČKY TOPIDEL Značky komínových těles

20 ZNAČKY VĚTRACÍCH OTVORŮ ÚPLNÝ STAVEBNÍ VÝKRES

21 MATERIÁLY MATERIÁLY

22 ROZMĚRY CIHEL ROZMĚRY CIHEL

23 NÁZVOSLOVÍ OKEN KRESLENÍ OKEN NOVÁ NORMA

24 KRESLENÍ OKEN NOVÁ NORMA KRESLENÍ OKEN

25 KRESLENÍ OKEN KRESLENÍ OKEN KASTLOVÁ

26 KRESLENÍ OKEN KRESLENÍ DVEŘÍ NOVÁ NORMA

27 KRESLENÍ DVEŘÍ NOVÁ NORMA KRESLENÍ DVEŘÍ NOVÁ NORMA

28 KRESLENÍ DVEŘÍ NOVÁ NORMA KRESLENÍ DVEŘÍ NOVÁ NORMA

29 KRESLENÍ DVEŘÍ NOVÁ NORMA KRESLENÍ DVEŘÍ NOVÁ NORMA

30 OBKLADY - NÁTĚRY KOMÍNOVÉ TĚLESO

31 VĚTRACÍ PRŮDUCHY VĚTRACÍ PRŮDUCHY 31

32 SCHODIŠTĚ

33 ODKAZY bt info.cz cz/catalog/ st.com OTÁZKY 1. Jaké jsou základní druhy projektové dokumentace k vytápění 2. Co obsahuje textová část projektové dokumentace 3. Co obsahuje výkresová část dokumentace 4. Jakou tloušťkou čáry se kreslí řezy 5. Jakým typem čáry se kreslí hrany na řezem 6. Uveďte základní měřítka a na co se používají 7. V jakých jednotkách se kótuje v půdorysu a v jakých jednotkách se v půdorysu kótuje Z souřadnice 8. Nakreslete Z kótu v půdorysu 9. Nakreslete okno v půdorysu 10. Nakreslete dveře vpůdorysu 11. Nakreslete značku obkladu 12. Nakreslete značku kotle plynového, elektrického a na tuhá paliva 13. Nakreslete značku komínu pro plyn a tuhá paliva 14. Nakreslete značku větracího průduchu
