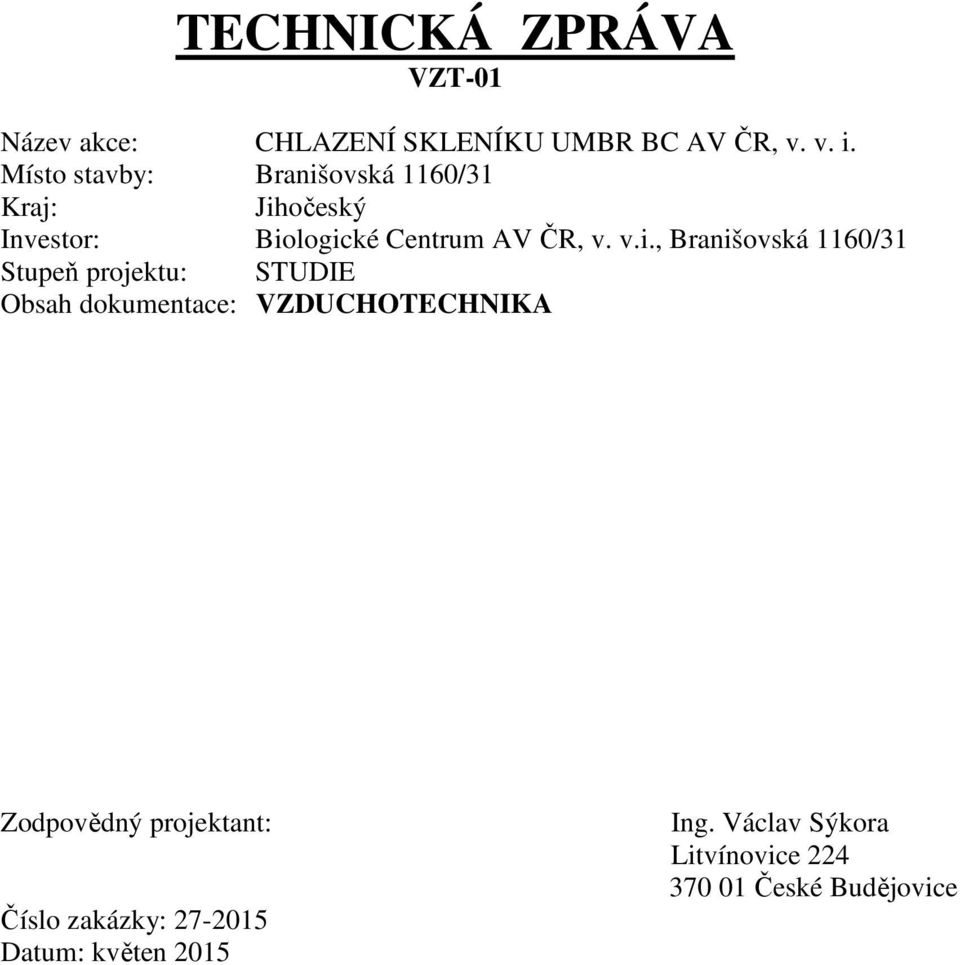

1 TECHNICKÁ ZPRÁVA VZT-01 Název akce: CHLAZENÍ SKLENÍKU UMBR BC AV ČR, v. v. i. Místo stavby: Branišovská 1160/31 Kraj: Jihočeský Investor: Biologické Centrum AV ČR, v. v.i., Branišovská 1160/31 Stupeň projektu: STUDIE Obsah dokumentace: VZDUCHOTECHNIKA Zodpovědný projektant: Číslo zakázky: Datum: květen 2015 Ing. Václav Sýkora Litvínovice České Budějovice

2 2 1. Úvod Návrh chladícího zařízení vychází z požadavků provozovatele v souladu s platnými zákony, nařízeními vlády, vyhláškami a doporučenými normami ČSN, ČSN-ISO a ČSN-EN. Umístění venkovních kondenzačních jednotek bylo konzultováno s provozovatelem. Vnitřní chladící jednotky budou v podstropním provedení. 2. Vstupní podmínky a) Obhlídkou stávajícího chladícího zařízení bylo zjištěno, že chladící zařízení je na konci své životnosti. b) Podle vyjádření provozovatele chlazení skleníků, je chladící výkon dostatečný. c) Obhlídkou stávajícího chladícího zařízení bylo zjištěno, že chladící výkon pro jeden skleník je cca 10 kw s rezervou. Toto bylo zjištěno podle typu kompresorů venkovních kondenzačních jednotek. d) V rámci předcházející technické pomoci bylo zjištěno, že investičně nejméně nákladné je řešení s použitím vždy jedné vnitřní podstropní chladící jednotky s jednou venkovní kondenzační jednotkou. Toto by se opakovalo v celém objektu celkem třináctkrát ve třech podlažích. Výhodou tohoto řešení je také to, že při poruše jednoho chladícího zařízení zůstávají ostatní chladící zařízení v chodu. e) Důraz je kladen na nižší investiční a provozní náklady. d) Provozovatel předal zpracovateli studie stavební dokumentaci v digitální podobě. 3. Použitá platná legislativa a další podklady - Stavební zákon č. 183/2006 Sb. a platné novely - Vyhláška č. 526/2006 Sb., kterou se provádějí některá ustanovení stavebního zákona ve věcech stavebního řádu - Vyhláška č.268/2009 Sb., o technických požadavcích na stavby - Vyhláška č. 20/2013, kterou se mění vyhláška č. 268/2009 Sb., o technických požadavcích na stavby - Vyhláška č. 62/2013 Sb. o dokumentaci staveb, kterou se mění vyhláška č. 499/2006 Sb., o dokumentaci staveb - Nařízení vlády č. 361/2007 Sb., kterým se stanoví podmínky ochrany zdraví při práci, včetně změn 68/2010 Sb., 93/2012 Sb. a 9/2013 Sb. - Nařízení vlády č.272/2011 Sb., o ochraně před nepříznivými účinky hluku a vibrací. - Nařízení vlády č. 101/2005 Sb. (Směrnice č. 89/654 EHS) o podrobnějších požadavcích na pracoviště a pracovní prostředí - Zákon 406/2006 Sb. o hospodaření s energií - Vyhláška MPO č. 148/2007 Sb. o energetické náročnosti budov - Zákon č.309/2006 Sb., zákon o zajištění dalších podmínek bezpečnosti a ochrany zdraví při práci - Vyhláška č.193/2007 Sb., kterou se stanoví podrobnosti účinnosti užití energie při rozvodu tepelné energie a vnitřním rozvodu tepelné energie a chladu - Vyhláška 277/2007 Sb. o kontrole klimatizačních systémů - Vyhláška č.23/2008 Sb., o technických podmínkách požární ochrany staveb - ČSN Požární bezpečnost staveb - společná ustanovení

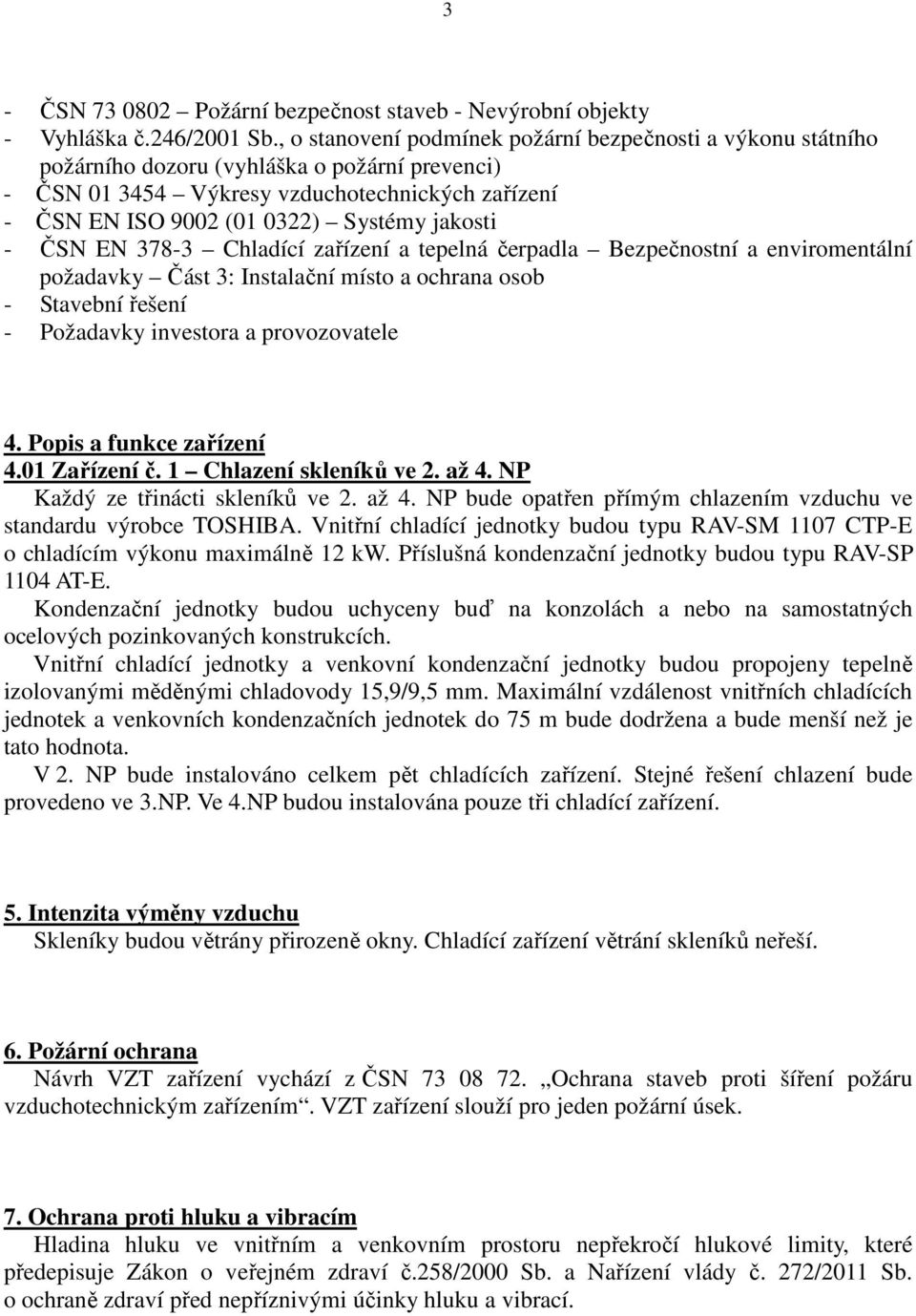

3 3 - ČSN Požární bezpečnost staveb - Nevýrobní objekty - Vyhláška č.246/2001 Sb., o stanovení podmínek požární bezpečnosti a výkonu státního požárního dozoru (vyhláška o požární prevenci) - ČSN Výkresy vzduchotechnických zařízení - ČSN EN ISO 9002 ( ) Systémy jakosti - ČSN EN Chladící zařízení a tepelná čerpadla Bezpečnostní a enviromentální požadavky Část 3: Instalační místo a ochrana osob - Stavební řešení - Požadavky investora a provozovatele 4. Popis a funkce zařízení 4.01 Zařízení č. 1 Chlazení skleníků ve 2. až 4. NP Každý ze třinácti skleníků ve 2. až 4. NP bude opatřen přímým chlazením vzduchu ve standardu výrobce TOSHIBA. Vnitřní chladící jednotky budou typu RAV-SM 1107 CTP-E o chladícím výkonu maximálně 12 kw. Příslušná kondenzační jednotky budou typu RAV-SP 1104 AT-E. Kondenzační jednotky budou uchyceny buď na konzolách a nebo na samostatných ocelových pozinkovaných konstrukcích. Vnitřní chladící jednotky a venkovní kondenzační jednotky budou propojeny tepelně izolovanými měděnými chladovody 15,9/9,5 mm. Maximální vzdálenost vnitřních chladících jednotek a venkovních kondenzačních jednotek do 75 m bude dodržena a bude menší než je tato hodnota. V 2. NP bude instalováno celkem pět chladících zařízení. Stejné řešení chlazení bude provedeno ve 3.NP. Ve 4.NP budou instalována pouze tři chladící zařízení. 5. Intenzita výměny vzduchu Skleníky budou větrány přirozeně okny. Chladící zařízení větrání skleníků neřeší. 6. Požární ochrana Návrh VZT zařízení vychází z ČSN Ochrana staveb proti šíření požáru vzduchotechnickým zařízením. VZT zařízení slouží pro jeden požární úsek. 7. Ochrana proti hluku a vibracím Hladina hluku ve vnitřním a venkovním prostoru nepřekročí hlukové limity, které předepisuje Zákon o veřejném zdraví č.258/2000 Sb. a Nařízení vlády č. 272/2011 Sb. o ochraně zdraví před nepříznivými účinky hluku a vibrací.

4 4 8. Nároky na EI Maximální elektrický příkon: Zařízení č.1: Vnitřní jednotka RAV-SM 1107 CTP-E..13x0,060 kw. 0,780 kw Standard výrobce TOSHIBA Kondenzační jednotka RAV-SP1104 AT-E..13x2,450 kw. 31,850 kw Standard výrobce TOSHIBA Celkem. 32,630 kw V, 50 Hz 9. Nároky na MaR Všechny chladící sestavy budou vybaveny kabelovým ovládáním pro každou chladící sestavu. Ovládání bude ve standardu výrobce TOSHIBA RBC-AMT32E (kabelové), celkem 13 kusů. 10. Stavební úpravy pro vzduchotechniku - Dodavatel chlazení zajistí průrazy stavebními konstrukcemi pro instalaci chladovodů. - Po instalaci chlazení dodavatel zajistí utěsnění prostupů. - Stavba zajistí odpovídající dopravní cesty nejen pro první namontování chladícího zařízení, ale i pro pravidelnou údržbu, servis a opravy zařízení. - Stavba zajistí práce pro dodavatele vzduchotechniky a chlazení podle dohody. 11. Tepelné izolace Tepelnou izolací budou opatřeny chladovody 15,9/9,5 mm ve standardu Armaflex. 12. Pokyny pro montáž Montáž bude provedena standardními postupy a zásadami platnými pro montáž chladících zařízení. Při montáži bude třeba se řídit pokyny výrobce chladících jednotek. Pro dodávku a montáž je nutno používat zařízení a výrobky, které jsou v bezvadném technickém stavu, mají příslušné atesty, osvědčení a schválení o možnosti jejich použití v České republice. Je nutné dodržet veškeré technické parametry navržených zařízení. Po ukončení montáže musí být provedeny komplexní zkoušky zařízení a vyregulování celého systému.

5 5 13. Bezpečnost práce a ochrana zdraví při montáži a provozování VZT zařízení Při realizaci díla je nutno dodržovat veškeré platné předpisy ohledně bezpečnosti práce. Proto je nutné, aby montáž a dodávku vzduchotechniky prováděla odborná firma mající s montážemi obdobného charakteru zkušenosti, přičemž je nutné, aby příslušní pracovníci byli řádně proškoleni z hlediska bezpečnosti práce a z hlediska veškerých činností, které budou provádět. Provedení stavby musí umožňovat snadnou a bezpečnou obsluhu a údržbu. Obecně lze říci, že bude nutno při výstavbě i provozování vzduchotechnických zařízení dodržet následující platné zákonné předpisy: - Zákoník práce - zákon č.262/2006 Sb. - Nařízení vlády č.591/2006 Sb., o bližších minimálních požadavcích na bezpečnost a ochranu zdraví při práci na staveništích. - Zákon č.309/2006 Sb., kterým se upravují další požadavky bezpečnosti a ochrany zdraví při práci v pracovněprávních vztazích a o zajištění bezpečnosti a ochrany zdraví při činnosti nebo poskytování služeb mimo pracovněprávní vztahy (zákon o zajištění dalších podmínek bezpečnosti a ochrany zdraví při práci). - Zákon č.362/2005 Sb., o bližších požadavcích na bezpečnost a ochranu zdraví při práci na pracovištích s nebezpečím pádu z výšky nebo do hloubky. - Nařízení vlády č.406/2004 Sb., kterým se stanoví bližší požadavky na zajištění bezpečnosti a ochrany zdraví při práci v prostředí s nebezpečím výbuchu. - Nařízení vlády č.361/2007 Sb., kterým se stanoví podmínky ochrany zdraví při práci. - Nařízení vlády č.68/2010 Sb., kterým se mění nařízení vlády 361/2007 Sb. - Vyhláška ČÚBP a ČBÚ č.50/1978 Sb., o odborné způsobilosti v elektrotechnice, doplněná vyhláškou č.98/1982 Sb. - Vyhláška č.23/2008 Sb., o technických podmínkách požární ochrany staveb. - Zákon ČNR č.133/1985 Sb., o požární ochraně, ve znění řady pozdějších pozměňujících zákonů. - Zákon č.174/1968 Sb., o státním odborném dozoru nad bezpečností práce, ve znění pozdějších předpisů. a dále navazující technické normy ČSN, ČSN ISO a ČSN EN. 14. Závěr Studie je zpracována podle platných předpisů a běžných zvyklostí k datu vypracování. Při montáži musí být dodrženy platné bezpečnostní předpisy. Je nutné, aby dodávku a montáž prováděla specializovaná firma s kvalifikovanými pracovníky, kteří mají s obdobnými realizacemi zkušenosti. Po montáži musí být zařízení řádně provozováno a udržováno. Obsluhující personál musí strojnímu zařízení věnovat náležitou pozornost a pečlivě provádět všechny práce, nutné k jeho provozu a údržbě. Údržba musí být prováděna plánovitě a systematicky.
