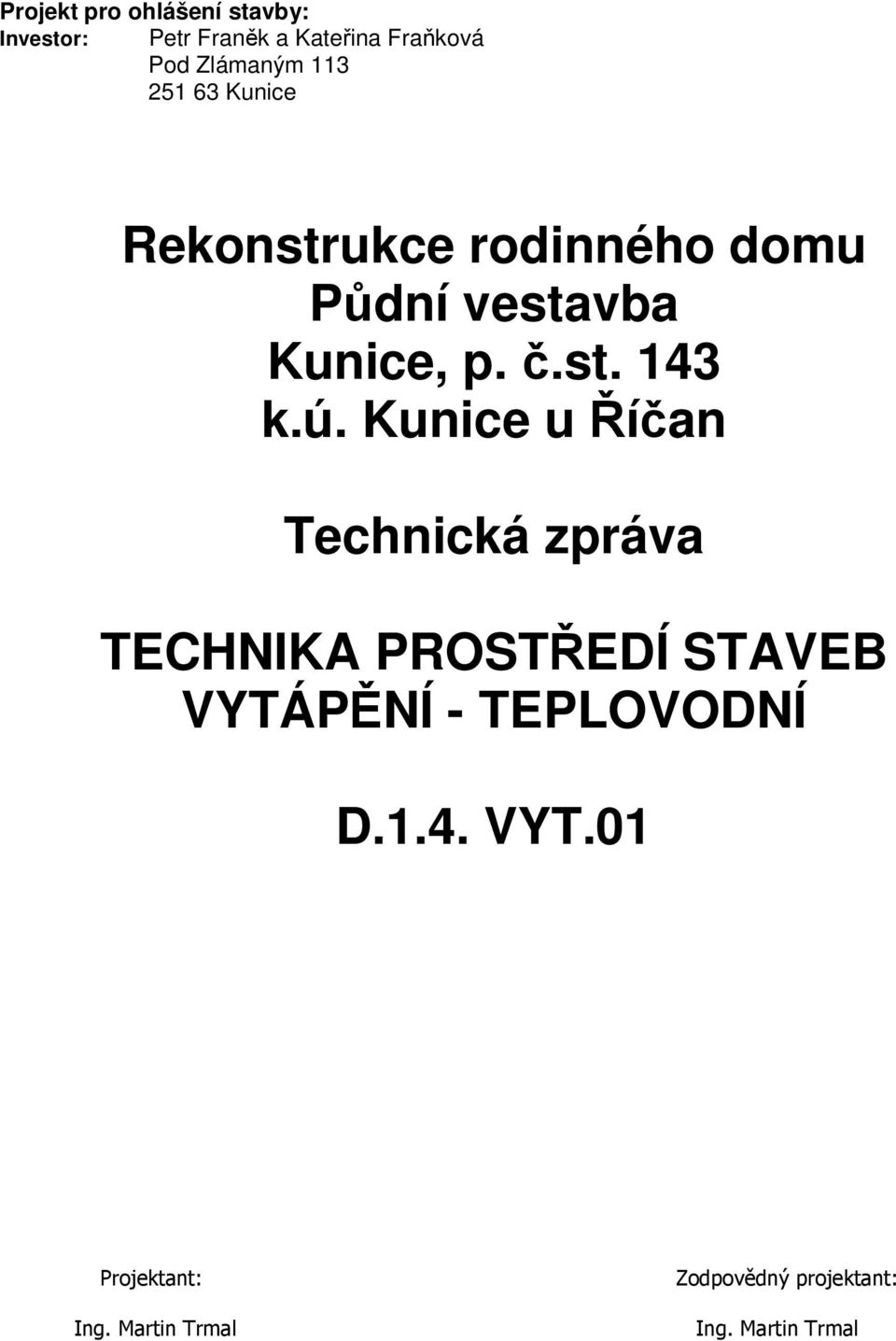

1 Projekt pro ohlášení stavby: Investor: Petr Franěk a Kateřina Fraňková Pod Zlámaným Kunice Rekonstrukce rodinného domu Půdní vestavba Kunice, p. č.st. 143 k.ú. Kunice u Říčan Technická zpráva TECHNIKA PROSTŘEDÍ STAVEB VYTÁPĚNÍ - TEPLOVODNÍ D.1.4. VYT.01 Projektant: Zodpovědný projektant:

2 OBSAH : Technická zpráva - D.1.4. VYT.01 A. IDENTIFIKAČNÍ ÚDAJE STAVBY A PROJEKTOVÉ DOKUMENTACE B. ÚVOD C. PODKLADY D. TECHNICKÁ ZPRÁVA - VYTÁPĚNÍ D1. NÁVRH ŘEŠENÍ D2. ROZSAH PROJEKTU D3. TEPELNÉ ZTRÁTY OBJEKTU D4. BILANCE POTŘEBY TEPLA D5. TOPNÝ ZDROJ D6. REGULACE VYTÁPĚNÍ D7. OHŘEV TUV D8. POŽADAVKY PROVADĚNI D9. BEZPEČNOST, HYGIENA A OCHRANA ZDRAVÍ PŘI PRÁCI Výkresová část D.1.4.VYT.02 VYTÁPĚNÍ - půdorys podkroví A. IDENTIFIKAČNÍ ÚDAJE STAVBY A PROJEKTOVÉ DOKUMENTACE STAVBA, PROJEKT název: místo stavby: charakter stavby: stupeň PD: část PD: Rekonstrukce rodinného domu- půdní vestavba parcela č.st. 143, k.ú. Kunice u Říčan rekonstrukce dokumentace pro ohlášení stavby D ZAŘÍZENÍ ZDRAVOTNĚ TECHNICKÝCH INSTALACÍ datum zpracování PD: 1/2016 INVESTOR název: Petr Franěk a Kateřina Fraňková sídlo: Pod Zlámaným Kunice ZPRACOVATEL PD název: sídlo: U Kněžské louky 2678/4 IČ: Zodpovědný projektant:, ČKAIT č.a vypracoval: 2

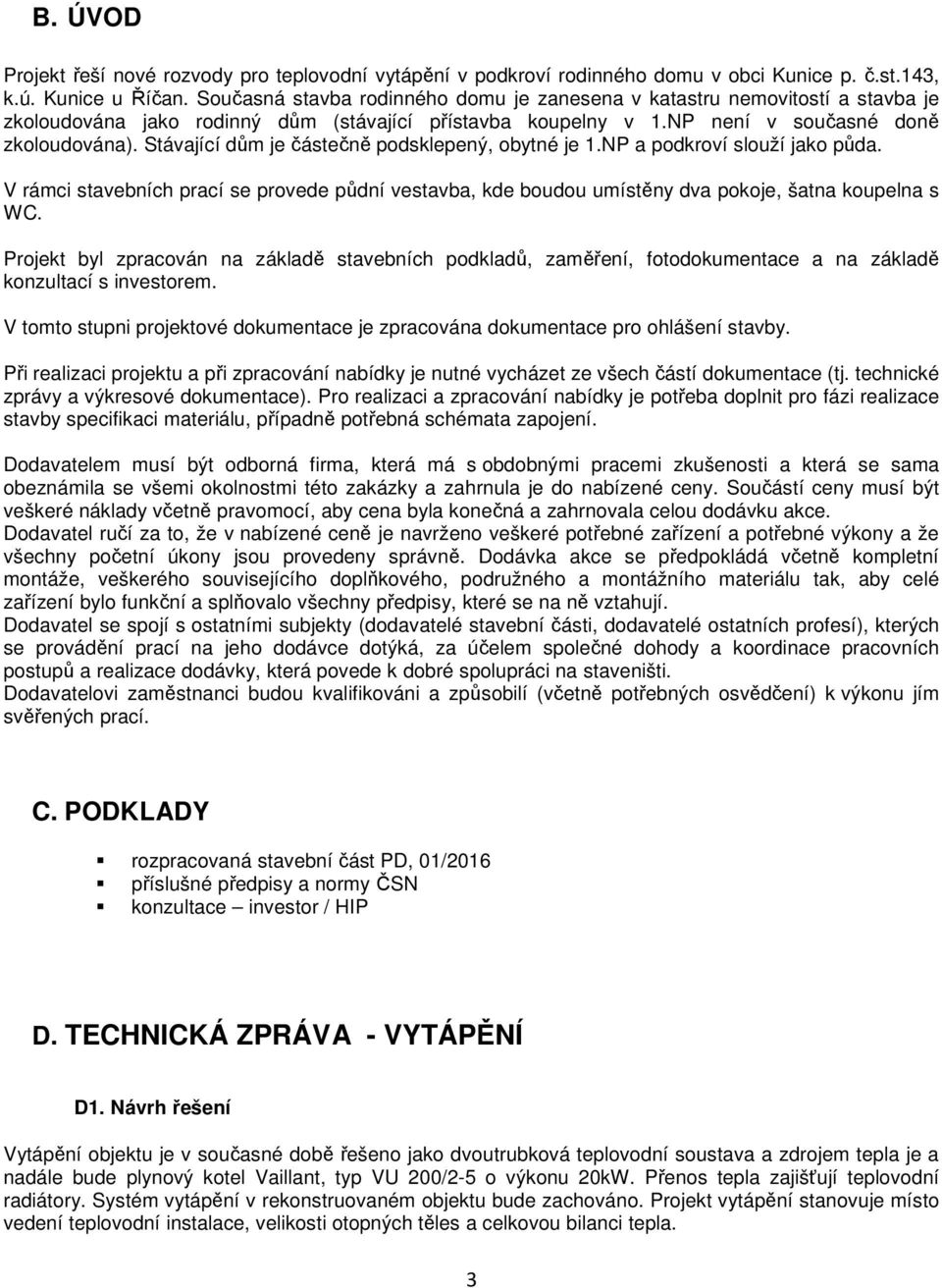

3 B. ÚVOD Projekt řeší nové rozvody pro teplovodní vytápění v podkroví rodinného domu v obci Kunice p. č.st.143, k.ú. Kunice u Říčan. Současná stavba rodinného domu je zanesena v katastru nemovitostí a stavba je zkoloudována jako rodinný dům (stávající přístavba koupelny v 1.NP není v současné doně zkoloudována). Stávající dům je částečně podsklepený, obytné je 1.NP a podkroví slouží jako půda. V rámci stavebních prací se provede půdní vestavba, kde boudou umístěny dva pokoje, šatna koupelna s WC. Projekt byl zpracován na základě stavebních podkladů, zaměření, fotodokumentace a na základě konzultací s investorem. V tomto stupni projektové dokumentace je zpracována dokumentace pro ohlášení stavby. Při realizaci projektu a při zpracování nabídky je nutné vycházet ze všech částí dokumentace (tj. technické zprávy a výkresové dokumentace). Pro realizaci a zpracování nabídky je potřeba doplnit pro fázi realizace stavby specifikaci materiálu, případně potřebná schémata zapojení. Dodavatelem musí být odborná firma, která má s obdobnými pracemi zkušenosti a která se sama obeznámila se všemi okolnostmi této zakázky a zahrnula je do nabízené ceny. Součástí ceny musí být veškeré náklady včetně pravomocí, aby cena byla konečná a zahrnovala celou dodávku akce. Dodavatel ručí za to, že v nabízené ceně je navrženo veškeré potřebné zařízení a potřebné výkony a že všechny početní úkony jsou provedeny správně. Dodávka akce se předpokládá včetně kompletní montáže, veškerého souvisejícího doplňkového, podružného a montážního materiálu tak, aby celé zařízení bylo funkční a splňovalo všechny předpisy, které se na ně vztahují. Dodavatel se spojí s ostatními subjekty (dodavatelé stavební části, dodavatelé ostatních profesí), kterých se provádění prací na jeho dodávce dotýká, za účelem společné dohody a koordinace pracovních postupů a realizace dodávky, která povede k dobré spolupráci na staveništi. Dodavatelovi zaměstnanci budou kvalifikováni a způsobilí (včetně potřebných osvědčení) k výkonu jím svěřených prací. C. PODKLADY rozpracovaná stavební část PD, 01/2016 příslušné předpisy a normy ČSN konzultace investor / HIP D. TECHNICKÁ ZPRÁVA - VYTÁPĚNÍ D1. Návrh řešení Vytápění objektu je v současné době řešeno jako dvoutrubková teplovodní soustava a zdrojem tepla je a nadále bude plynový kotel Vaillant, typ VU 200/2-5 o výkonu 20kW. Přenos tepla zajišťují teplovodní radiátory. Systém vytápění v rekonstruovaném objektu bude zachováno. Projekt vytápění stanovuje místo vedení teplovodní instalace, velikosti otopných těles a celkovou bilanci tepla. 3

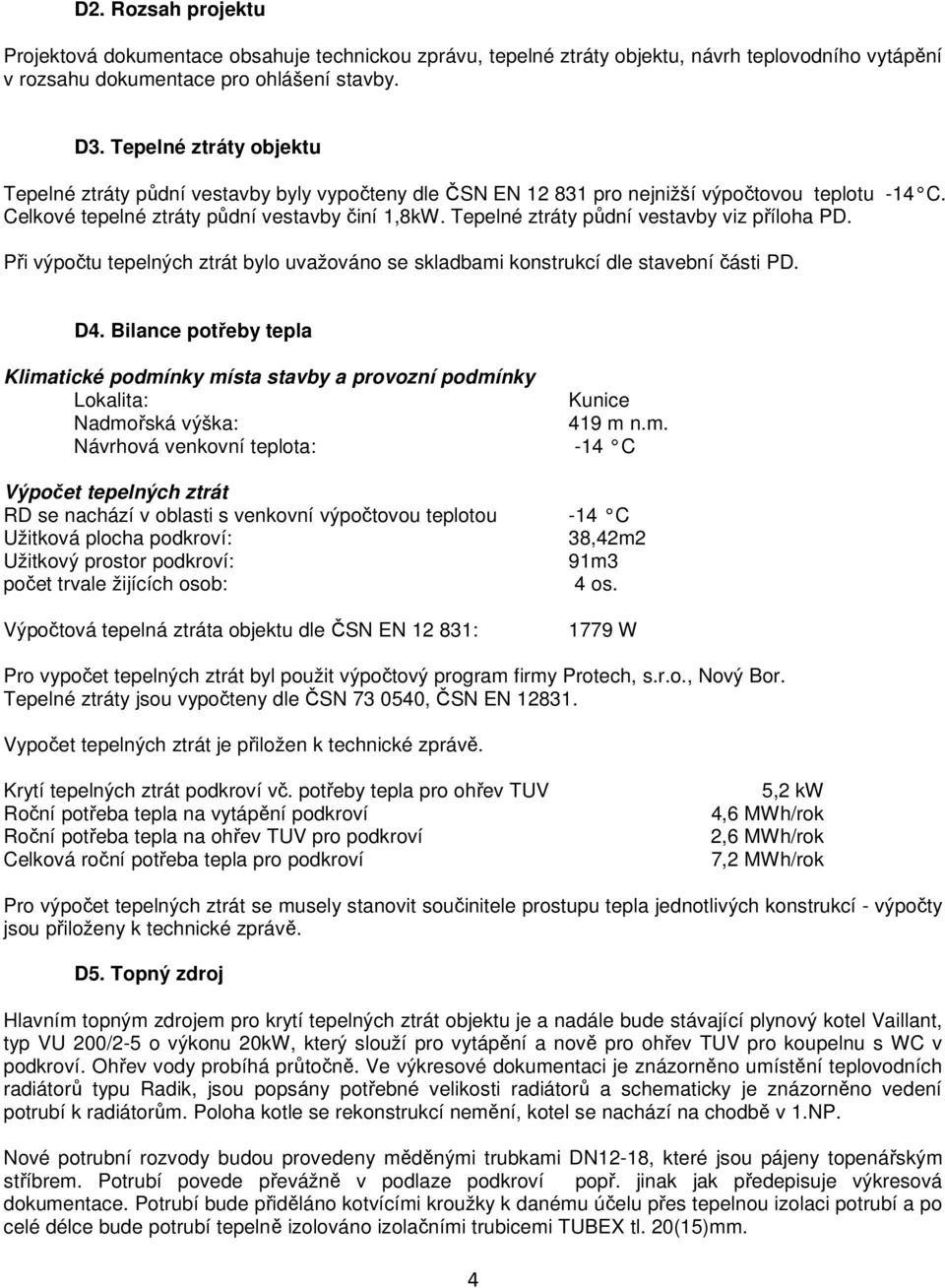

4 D2. Rozsah projektu Projektová dokumentace obsahuje technickou zprávu, tepelné ztráty objektu, návrh teplovodního vytápění v rozsahu dokumentace pro ohlášení stavby. D3. Tepelné ztráty objektu Tepelné ztráty půdní vestavby byly vypočteny dle ČSN EN pro nejnižší výpočtovou teplotu -14 C. Celkové tepelné ztráty půdní vestavby činí 1,8kW. Tepelné ztráty půdní vestavby viz příloha PD. Při výpočtu tepelných ztrát bylo uvažováno se skladbami konstrukcí dle stavební části PD. D4. Bilance potřeby tepla Klimatické podmínky místa stavby a provozní podmínky Lokalita: Kunice Nadmořská výška: 419 m n.m. Návrhová venkovní teplota: -14 C Výpočet tepelných ztrát RD se nachází v oblasti s venkovní výpočtovou teplotou -14 C Užitková plocha podkroví: 38,42m2 Užitkový prostor podkroví: 91m3 počet trvale žijících osob: 4 os. Výpočtová tepelná ztráta objektu dle ČSN EN : 1779 W Pro vypočet tepelných ztrát byl použit výpočtový program firmy Protech, s.r.o., Nový Bor. Tepelné ztráty jsou vypočteny dle ČSN , ČSN EN Vypočet tepelných ztrát je přiložen k technické zprávě. Krytí tepelných ztrát podkroví vč. potřeby tepla pro ohřev TUV Roční potřeba tepla na vytápění podkroví Roční potřeba tepla na ohřev TUV pro podkroví Celková roční potřeba tepla pro podkroví 5,2 kw 4,6 MWh/rok 2,6 MWh/rok 7,2 MWh/rok Pro výpočet tepelných ztrát se musely stanovit součinitele prostupu tepla jednotlivých konstrukcí - výpočty jsou přiloženy k technické zprávě. D5. Topný zdroj Hlavním topným zdrojem pro krytí tepelných ztrát objektu je a nadále bude stávající plynový kotel Vaillant, typ VU 200/2-5 o výkonu 20kW, který slouží pro vytápění a nově pro ohřev TUV pro koupelnu s WC v podkroví. Ohřev vody probíhá průtočně. Ve výkresové dokumentaci je znázorněno umístění teplovodních radiátorů typu Radik, jsou popsány potřebné velikosti radiátorů a schematicky je znázorněno vedení potrubí k radiátorům. Poloha kotle se rekonstrukcí nemění, kotel se nachází na chodbě v 1.NP. Nové potrubní rozvody budou provedeny měděnými trubkami DN12-18, které jsou pájeny topenářským stříbrem. Potrubí povede převážně v podlaze podkroví popř. jinak jak předepisuje výkresová dokumentace. Potrubí bude přiděláno kotvícími kroužky k danému účelu přes tepelnou izolaci potrubí a po celé délce bude potrubí tepelně izolováno izolačními trubicemi TUBEX tl. 20(15)mm. 4

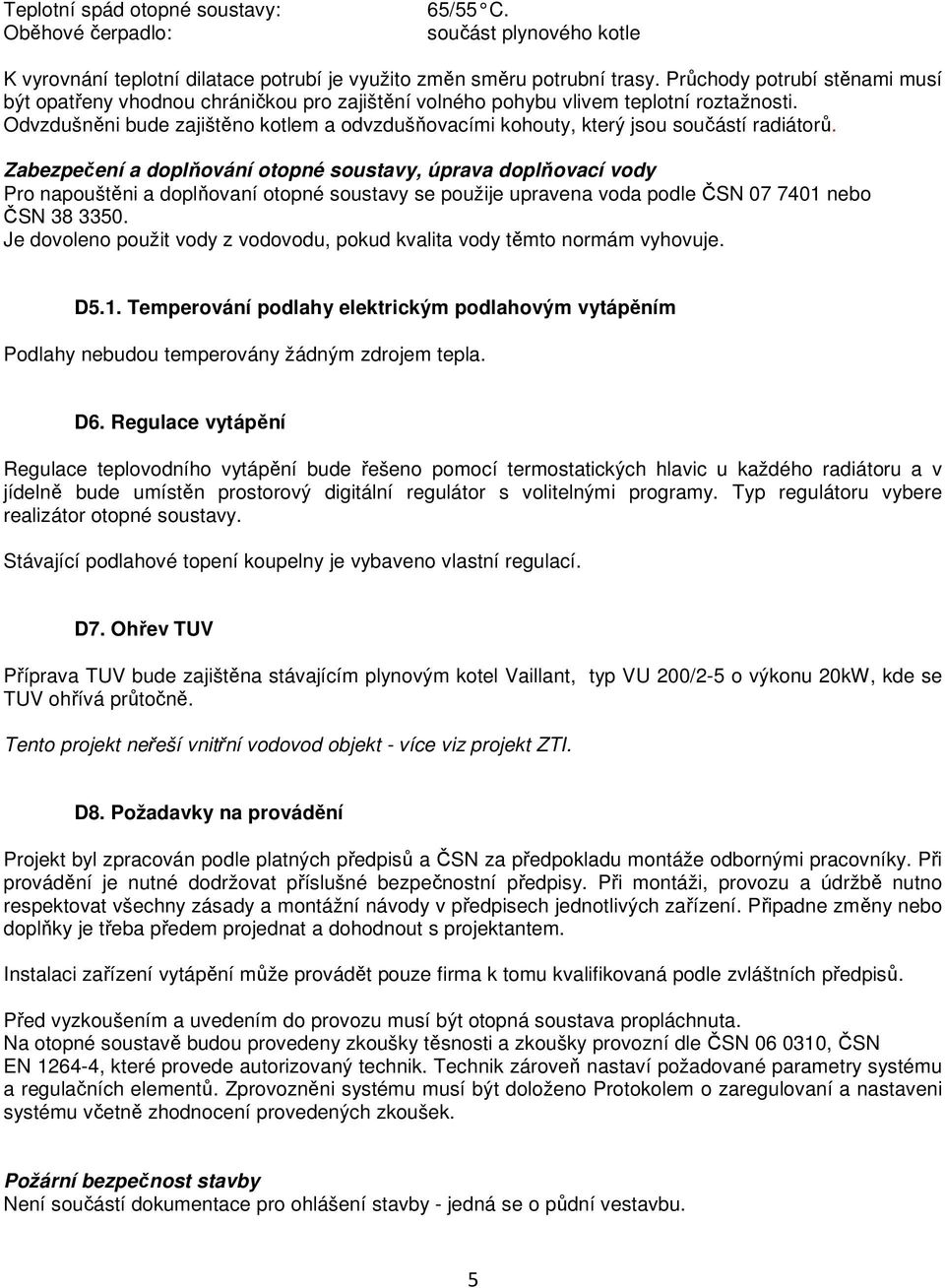

5 Teplotní spád otopné soustavy: Oběhové čerpadlo: 65/55 C. součást plynového kotle K vyrovnání teplotní dilatace potrubí je využito změn směru potrubní trasy. Průchody potrubí stěnami musí být opatřeny vhodnou chráničkou pro zajištění volného pohybu vlivem teplotní roztažnosti. Odvzdušněni bude zajištěno kotlem a odvzdušňovacími kohouty, který jsou součástí radiátorů. Zabezpečení a doplňování otopné soustavy, úprava doplňovací vody Pro napouštěni a doplňovaní otopné soustavy se použije upravena voda podle ČSN nebo ČSN Je dovoleno použit vody z vodovodu, pokud kvalita vody těmto normám vyhovuje. D5.1. Temperování podlahy elektrickým podlahovým vytápěním Podlahy nebudou temperovány žádným zdrojem tepla. D6. Regulace vytápění Regulace teplovodního vytápění bude řešeno pomocí termostatických hlavic u každého radiátoru a v jídelně bude umístěn prostorový digitální regulátor s volitelnými programy. Typ regulátoru vybere realizátor otopné soustavy. Stávající podlahové topení koupelny je vybaveno vlastní regulací. D7. Ohřev TUV Příprava TUV bude zajištěna stávajícím plynovým kotel Vaillant, typ VU 200/2-5 o výkonu 20kW, kde se TUV ohřívá průtočně. Tento projekt neřeší vnitřní vodovod objekt - více viz projekt ZTI. D8. Požadavky na provádění Projekt byl zpracován podle platných předpisů a ČSN za předpokladu montáže odbornými pracovníky. Při provádění je nutné dodržovat příslušné bezpečnostní předpisy. Při montáži, provozu a údržbě nutno respektovat všechny zásady a montážní návody v předpisech jednotlivých zařízení. Připadne změny nebo doplňky je třeba předem projednat a dohodnout s projektantem. Instalaci zařízení vytápění může provádět pouze firma k tomu kvalifikovaná podle zvláštních předpisů. Před vyzkoušením a uvedením do provozu musí být otopná soustava propláchnuta. Na otopné soustavě budou provedeny zkoušky těsnosti a zkoušky provozní dle ČSN , ČSN EN , které provede autorizovaný technik. Technik zároveň nastaví požadované parametry systému a regulačních elementů. Zprovozněni systému musí být doloženo Protokolem o zaregulovaní a nastaveni systému včetně zhodnocení provedených zkoušek. Požární bezpečnost stavby Není součástí dokumentace pro ohlášení stavby - jedná se o půdní vestavbu. 5

6 D.9 Bezpečnost, hygiena a ochrana zdraví při práci Investor zabezpečí po dobu prováděni montážních prací svůj dozor a jmenuje pro tuto činnost zodpovědnou osobu. Dodavatelská firma povede montážní deník. Zhotovitel se zavazuje dodržovat bezpečnostní, požární, hygienické a ekologické předpisy na pracovištích. Zhotovitel se dále zavazuje, že si zajisti vlastni dozor nad bezpečnosti práce ve smyslu vyhlášky ČUBP a BU č. 601/2006 Sb. a soustavnou kontrolou nad bezpečnosti práce při činnosti na pracovištích ve smyslu 133, odst. 1 písm. d zákoníku práce. Zhotovitel si je vědom, že podle zákona č.509 / 1991 Sb. 421a odst. 1 zodpovídá za škodu způsobenou okolnostmi, které mají původ v povaze přístroje nebo jiné věci, jichž bylo při práci použito a že se teto odpovědnosti nemůže zbavit. V Praze: 01/2016 6
