Základy technického kreslení pro uitele 1. stupn ZŠ

Transkript

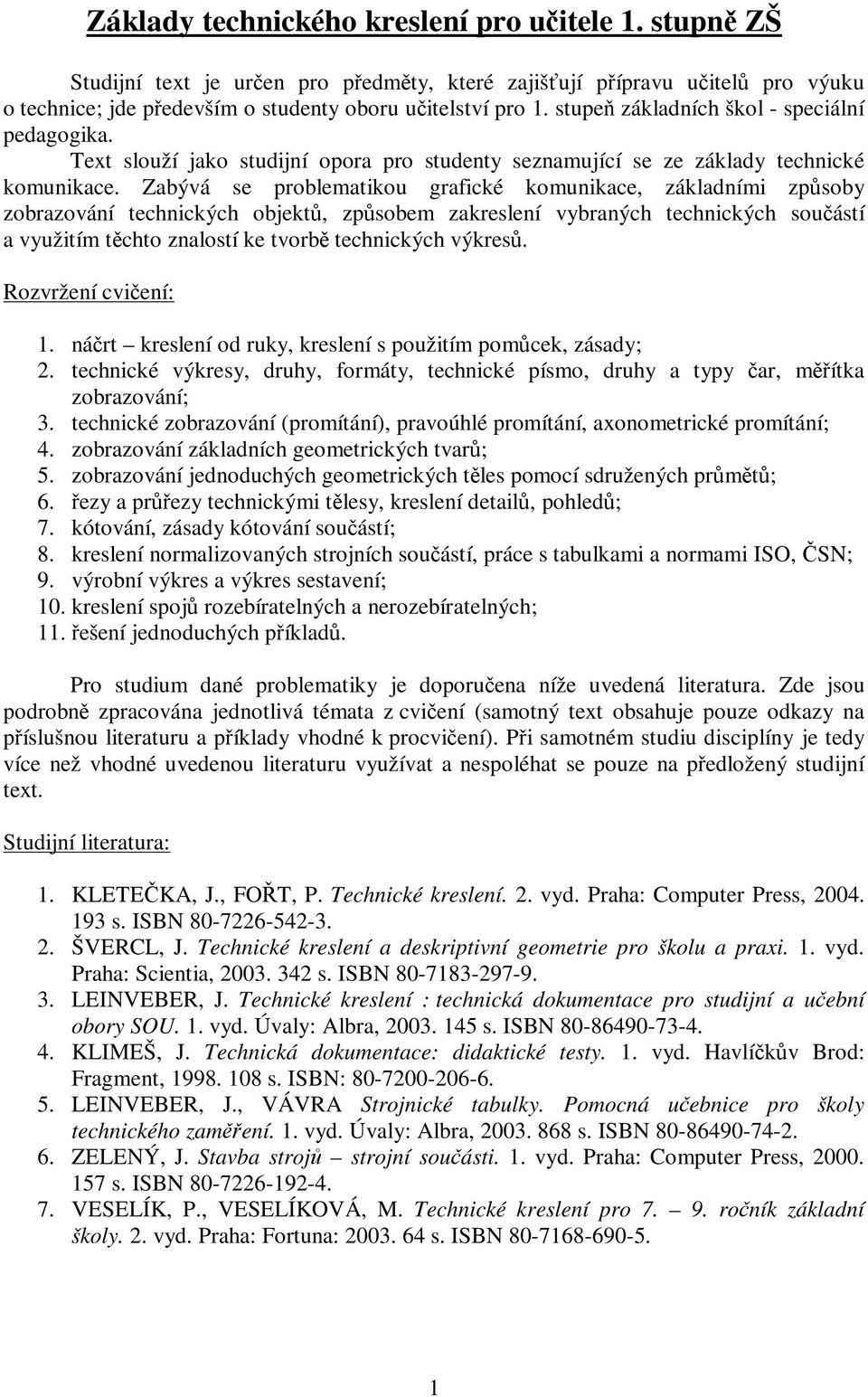

1 Základy technického kreslení pro uitele 1. stupn ZŠ Studijní text je uren pro pedmty, které zajišují pípravu uitel pro výuku o technice; jde pedevším o studenty oboru uitelství pro 1. stupe základních škol - speciální pedagogika. Text slouží jako studijní opora pro studenty seznamující se ze základy technické komunikace. Zabývá se problematikou grafické komunikace, základními zpsoby zobrazování technických objekt, zpsobem zakreslení vybraných technických souástí a využitím tchto znalostí ke tvorb technických výkres. Rozvržení cviení: 1. nárt kreslení od ruky, kreslení s použitím pomcek, zásady; 2. technické výkresy, druhy, formáty, technické písmo, druhy a typy ar, mítka zobrazování; 3. technické zobrazování (promítání), pravoúhlé promítání, axonometrické promítání; 4. zobrazování základních geometrických tvar; 5. zobrazování jednoduchých geometrických tles pomocí sdružených prmt; 6. ezy a prezy technickými tlesy, kreslení detail, pohled; 7. kótování, zásady kótování souástí; 8. kreslení normalizovaných strojních souástí, práce s tabulkami a normami ISO, SN; 9. výrobní výkres a výkres sestavení; 10. kreslení spoj rozebíratelných a nerozebíratelných; 11. ešení jednoduchých píklad. Pro studium dané problematiky je doporuena níže uvedená literatura. Zde jsou podrobn zpracována jednotlivá témata z cviení (samotný text obsahuje pouze odkazy na píslušnou literaturu a píklady vhodné k procviení). Pi samotném studiu disciplíny je tedy více než vhodné uvedenou literaturu využívat a nespoléhat se pouze na pedložený studijní text. Studijní literatura: 1. KLETEKA, J., FOT, P. Technické kreslení. 2. vyd. Praha: Computer Press, s. ISBN ŠVERCL, J. Technické kreslení a deskriptivní geometrie pro školu a praxi. 1. vyd. Praha: Scientia, s. ISBN LEINVEBER, J. Technické kreslení : technická dokumentace pro studijní a uební obory SOU. 1. vyd. Úvaly: Albra, s. ISBN KLIMEŠ, J. Technická dokumentace: didaktické testy. 1. vyd. Havlíkv Brod: Fragment, s. ISBN: LEINVEBER, J., VÁVRA Strojnické tabulky. Pomocná uebnice pro školy technického zamení. 1. vyd. Úvaly: Albra, s. ISBN ZELENÝ, J. Stavba stroj strojní souásti. 1. vyd. Praha: Computer Press, s. ISBN VESELÍK, P., VESELÍKOVÁ, M. Technické kreslení pro roník základní školy. 2. vyd. Praha: Fortuna: s. ISBN

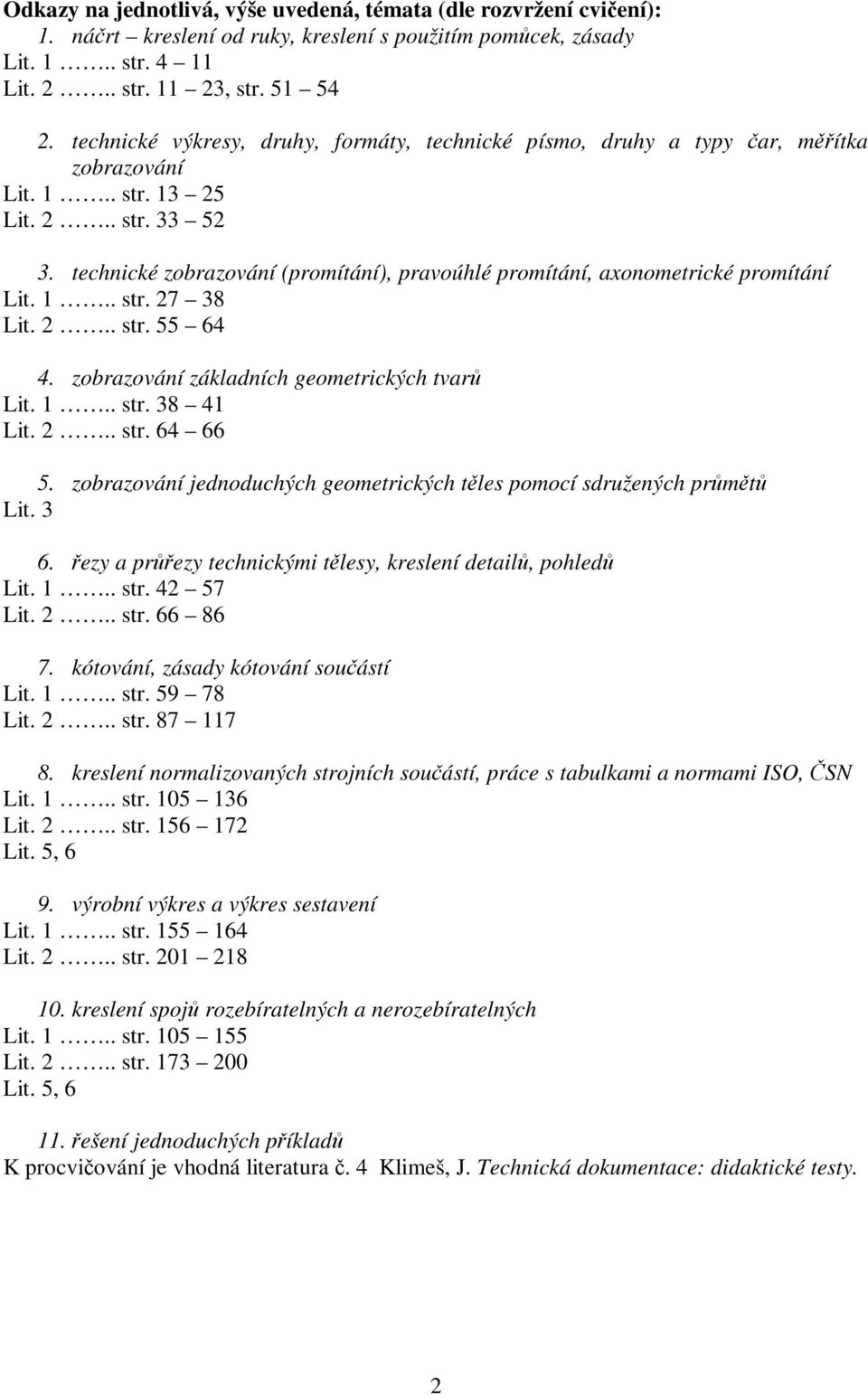

2 Odkazy na jednotlivá, výše uvedená, témata (dle rozvržení cviení): 1. nárt kreslení od ruky, kreslení s použitím pomcek, zásady Lit. 1.. str Lit. 2.. str , str technické výkresy, druhy, formáty, technické písmo, druhy a typy ar, mítka zobrazování Lit. 1.. str Lit. 2.. str technické zobrazování (promítání), pravoúhlé promítání, axonometrické promítání Lit. 1.. str Lit. 2.. str zobrazování základních geometrických tvar Lit. 1.. str Lit. 2.. str zobrazování jednoduchých geometrických tles pomocí sdružených prmt Lit ezy a prezy technickými tlesy, kreslení detail, pohled Lit. 1.. str Lit. 2.. str kótování, zásady kótování souástí Lit. 1.. str Lit. 2.. str kreslení normalizovaných strojních souástí, práce s tabulkami a normami ISO, SN Lit. 1.. str Lit. 2.. str Lit. 5, 6 9. výrobní výkres a výkres sestavení Lit. 1.. str Lit. 2.. str kreslení spoj rozebíratelných a nerozebíratelných Lit. 1.. str Lit. 2.. str Lit. 5, ešení jednoduchých píklad K procviování je vhodná literatura. 4 Klimeš, J. Technická dokumentace: didaktické testy. 2

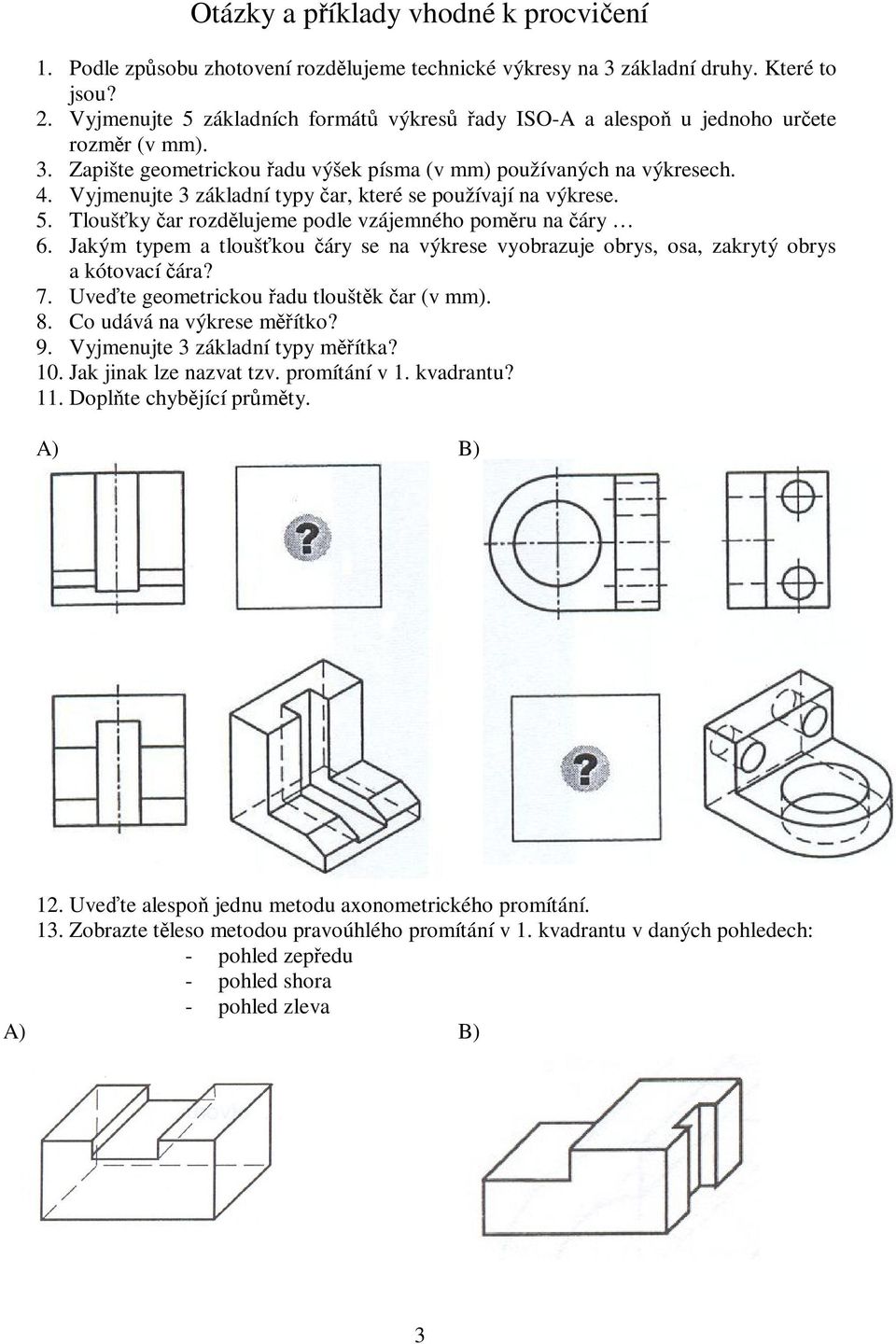

3 Otázky a píklady vhodné k procviení 1. Podle zpsobu zhotovení rozdlujeme technické výkresy na 3 základní druhy. Které to jsou? 2. Vyjmenujte 5 základních formát výkres ady ISO-A a alespo u jednoho urete rozmr (v mm). 3. Zapište geometrickou adu výšek písma (v mm) používaných na výkresech. 4. Vyjmenujte 3 základní typy ar, které se používají na výkrese. 5. Tloušky ar rozdlujeme podle vzájemného pomru na áry 6. Jakým typem a tlouškou áry se na výkrese vyobrazuje obrys, osa, zakrytý obrys a kótovací ára? 7. Uve te geometrickou adu tlouštk ar (v mm). 8. Co udává na výkrese mítko? 9. Vyjmenujte 3 základní typy mítka? 10. Jak jinak lze nazvat tzv. promítání v 1. kvadrantu? 11. Doplte chybjící prmty. 12. Uve te alespo jednu metodu axonometrického promítání. 13. Zobrazte tleso metodou pravoúhlého promítání v 1. kvadrantu v daných pohledech: - pohled zepedu - pohled shora - pohled zleva 3

4 14. Jaký je rozdíl mezi ezem a prezem? 15. ím se vyznauje materiál souásti v ezu? 16. Jakým zpsobem se znázoruje prbh ezu? 17. Uve te název druhu ezu, který je zde vyobrazen. 18. Souásti zobrazené v axonometrickém promítání nakreslete pomocí vhodných pohled a ez (nekótujte). 19. Vyjmenujte alespo 2 soustavy kót ze 4 základních. 20. Okótujte vypracované pohledy a ezy z otázky Najdte podle strojnických tabulek výšku (m 1 ) u MATICE M14 SN Podle strojnických tabulek nakreslete šroub M10x60 SN (bez nákružku pod hlavou). 23. K emu slouží výkres sestavení. 24. Vysvtli pojem odkaz na položku (pozice) na výkresu sestavení. 25. Jakým zpsobem se oznaí místo spojení lepené i pájené konstrukce? ešení 1. Nárt (skica), originál, kopie (snímek) 2. A0 (1189x841), A1 (841x594), A2 (594x420), A3 (420x297), A4 (210x297) 3. (1,8); 2,5; 3,5; 5; 7; 10; (14); (20) hodnoty uvedené v závorce nejsou doporueny pro popis tech. výkres 4. ára souvislá, árkovaná, erchovaná 5. tenké, tlusté, velmi tlusté (pomr ar 1:2:4) 6. obrys tlustá souvislá ára osa tenká erchovaná zakrytý obrys tenká árkovaná 4

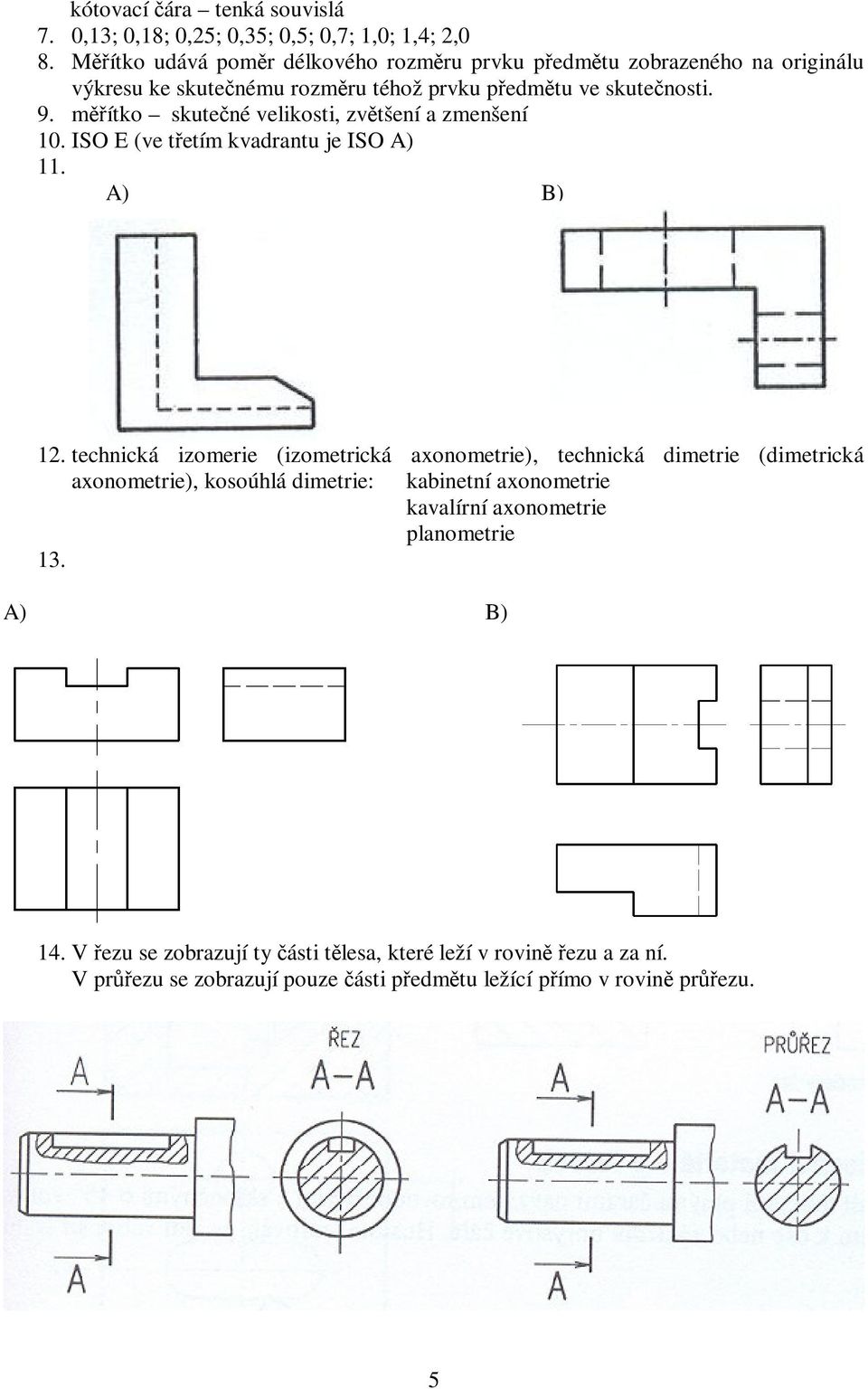

5 kótovací ára tenká souvislá 7. 0,13; 0,18; 0,25; 0,35; 0,5; 0,7; 1,0; 1,4; 2,0 8. Mítko udává pomr délkového rozmru prvku pedmtu zobrazeného na originálu výkresu ke skutenému rozmru téhož prvku pedmtu ve skutenosti. 9. mítko skutené velikosti, zvtšení a zmenšení 10. ISO E (ve tetím kvadrantu je ISO A) technická izomerie (izometrická axonometrie), technická dimetrie (dimetrická axonometrie), kosoúhlá dimetrie: kabinetní axonometrie kavalírní axonometrie planometrie V ezu se zobrazují ty ásti tlesa, které leží v rovin ezu a za ní. V prezu se zobrazují pouze ásti pedmtu ležící pímo v rovin prezu. 5

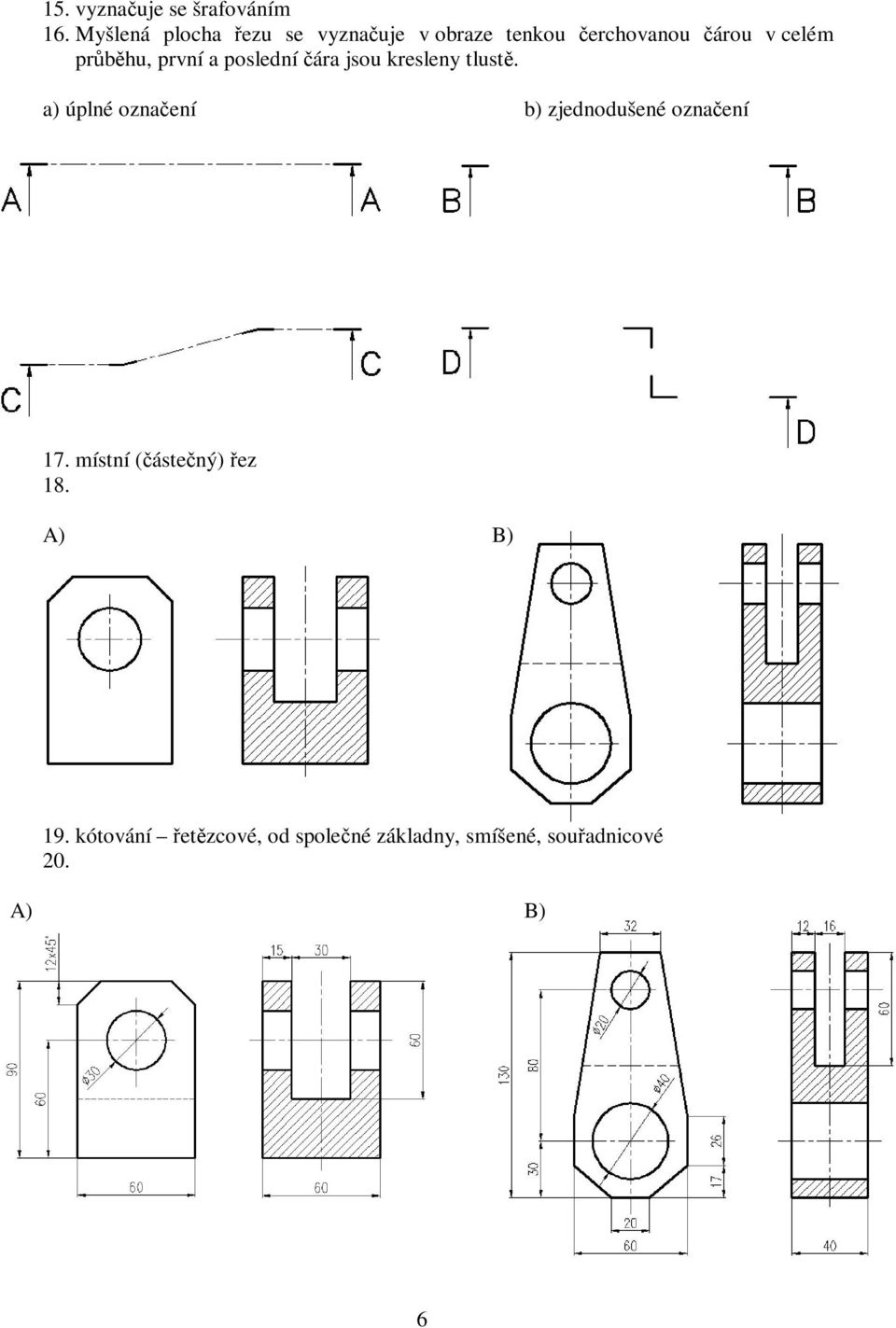

6 15. vyznauje se šrafováním 16. Myšlená plocha ezu se vyznauje v obraze tenkou erchovanou árou v celém prbhu, první a poslední ára jsou kresleny tlust. a) úplné oznaení b) zjednodušené oznaení 17. místní (ástený) ez kótování etzcové, od spolené základny, smíšené, souadnicové 20. 6

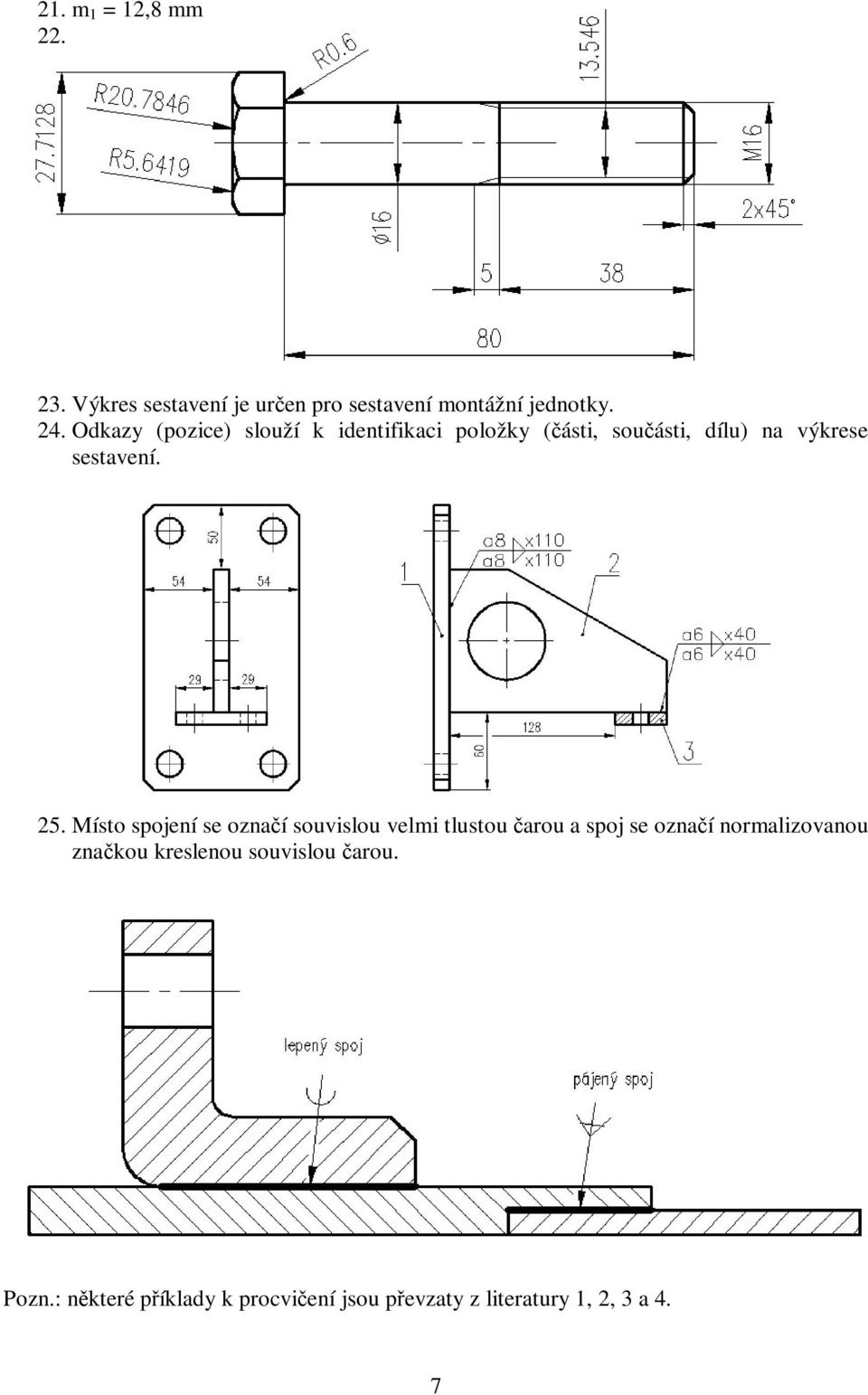

7 21. m 1 = 12,8 mm Výkres sestavení je uren pro sestavení montážní jednotky. 24. Odkazy (pozice) slouží k identifikaci položky (ásti, souásti, dílu) na výkrese sestavení. 25. Místo spojení se oznaí souvislou velmi tlustou arou a spoj se oznaí normalizovanou znakou kreslenou souvislou arou. Pozn.: nkteré píklady k procviení jsou pevzaty z literatury 1, 2, 3 a 4. 7

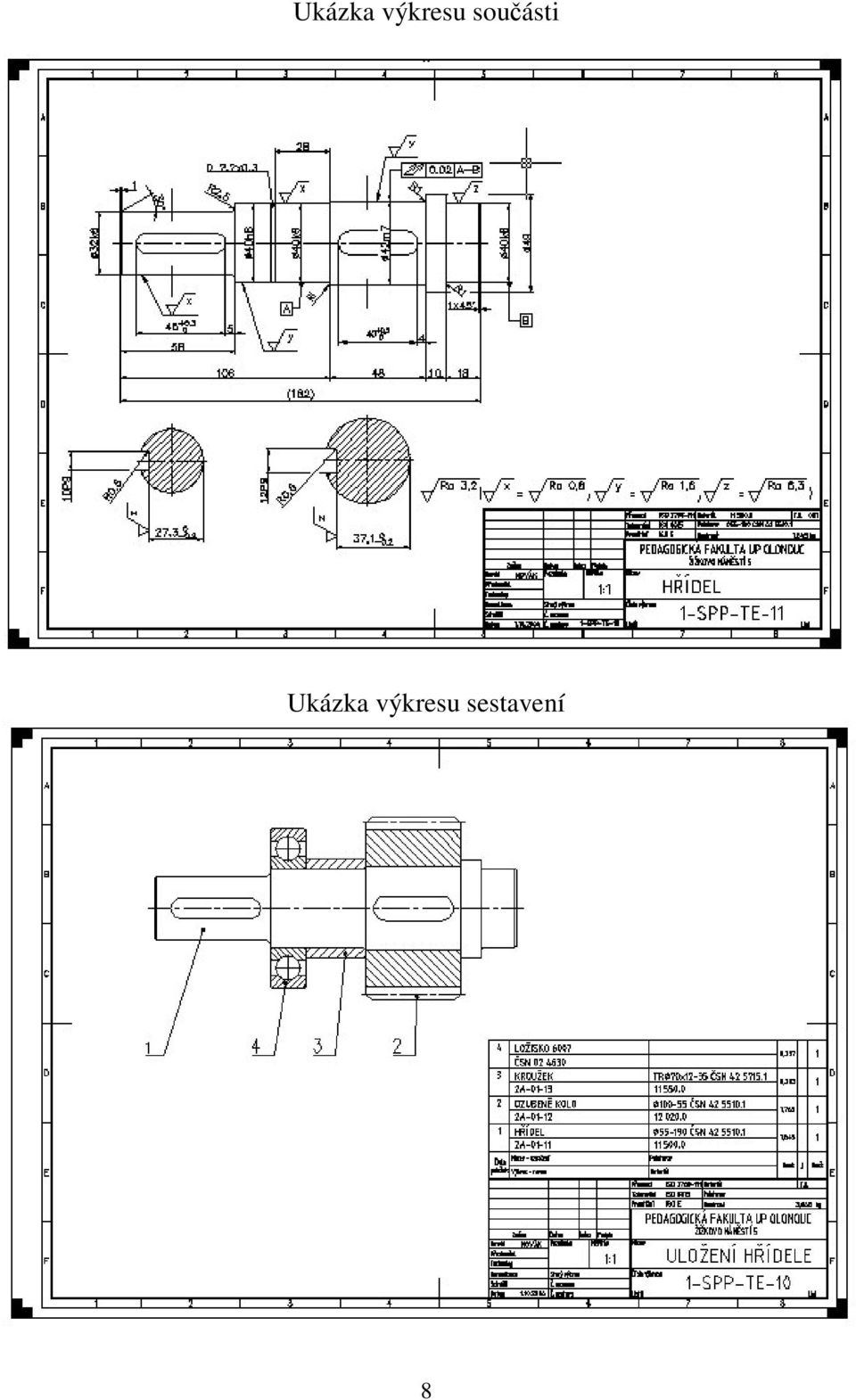

8 Ukázka výkresu souásti Ukázka výkresu sestavení 8
