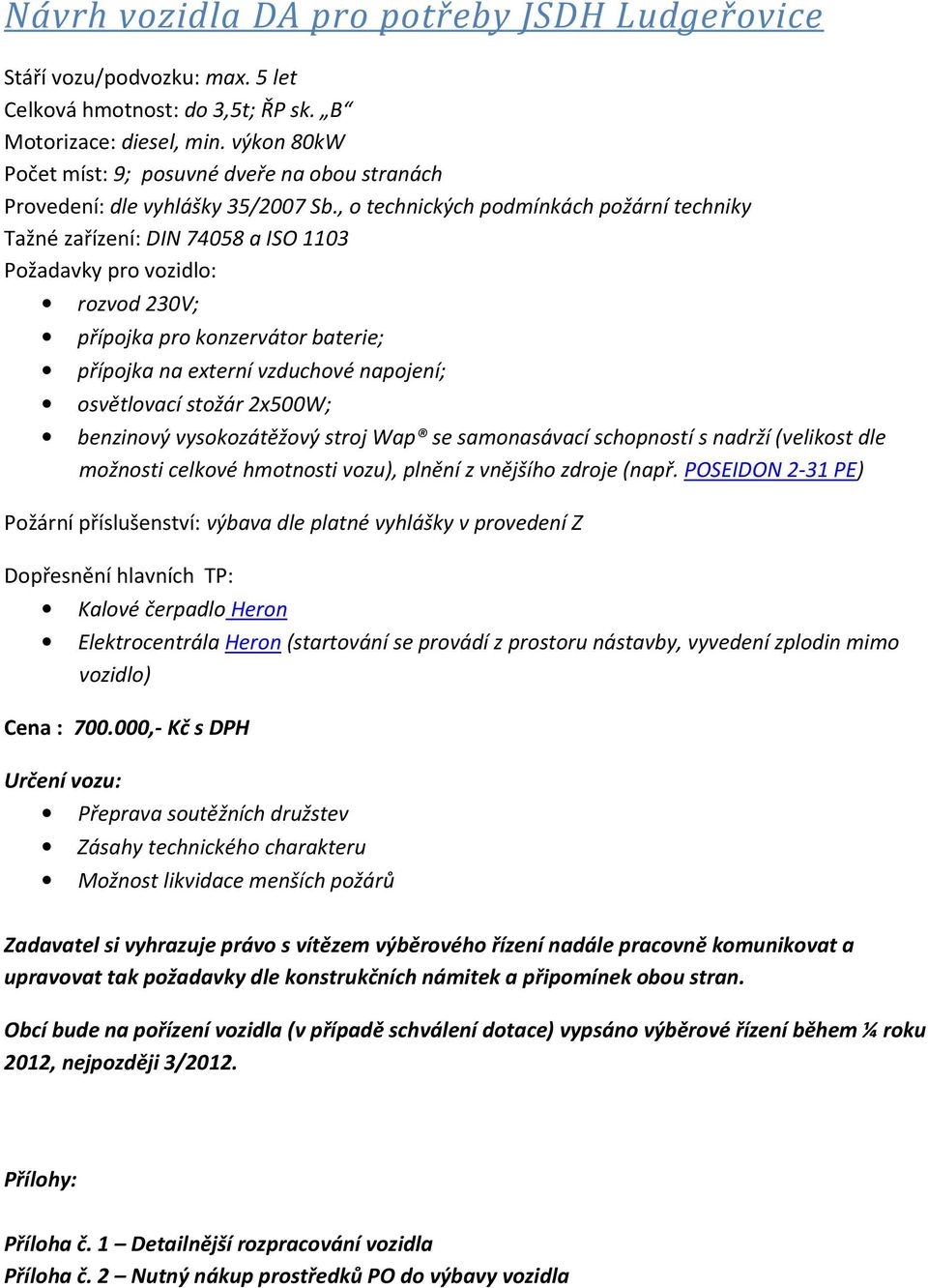

1 Návrh vozidla DA pro potřeby JSDH Ludgeřovice Stáří vozu/podvozku: max. 5 let Celková hmotnost: do 3,5t; ŘP sk. B Motorizace: diesel, min. výkon 80kW Počet míst: 9; posuvné dveře na obou stranách Provedení: dle vyhlášky 35/2007 Sb., o technických podmínkách požární techniky Tažné zařízení: DIN a ISO 1103 Požadavky pro vozidlo: rozvod 230V; přípojka pro konzervátor baterie; přípojka na externí vzduchové napojení; osvětlovací stožár 2x500W; benzinový vysokozátěžový stroj Wap se samonasávací schopností s nadrží (velikost dle možnosti celkové hmotnosti vozu), plnění z vnějšího zdroje (např. POSEIDON 2-31 PE) Požární příslušenství: výbava dle platné vyhlášky v provedení Z Dopřesnění hlavních TP: Kalové čerpadlo Heron Elektrocentrála Heron (startování se provádí z prostoru nástavby, vyvedení zplodin mimo vozidlo) Cena : ,- Kč s DPH Určení vozu: Přeprava soutěžních družstev Zásahy technického charakteru Možnost likvidace menších požárů Zadavatel si vyhrazuje právo s vítězem výběrového řízení nadále pracovně komunikovat a upravovat tak požadavky dle konstrukčních námitek a připomínek obou stran. Obcí bude na pořízení vozidla (v případě schválení dotace) vypsáno výběrové řízení během ¼ roku 2012, nejpozději 3/2012. Přílohy: Příloha č. 1 Detailnější rozpracování vozidla Příloha č. 2 Nutný nákup prostředků PO do výbavy vozidla

, o technických podmínkách požární techniky Tažné zařízení: DIN 74058 a ISO 1103 Požadavky pro vozidlo: rozvod 230V; přípojka pro konzervátor baterie; přípojka na externí vzduchové napojení;

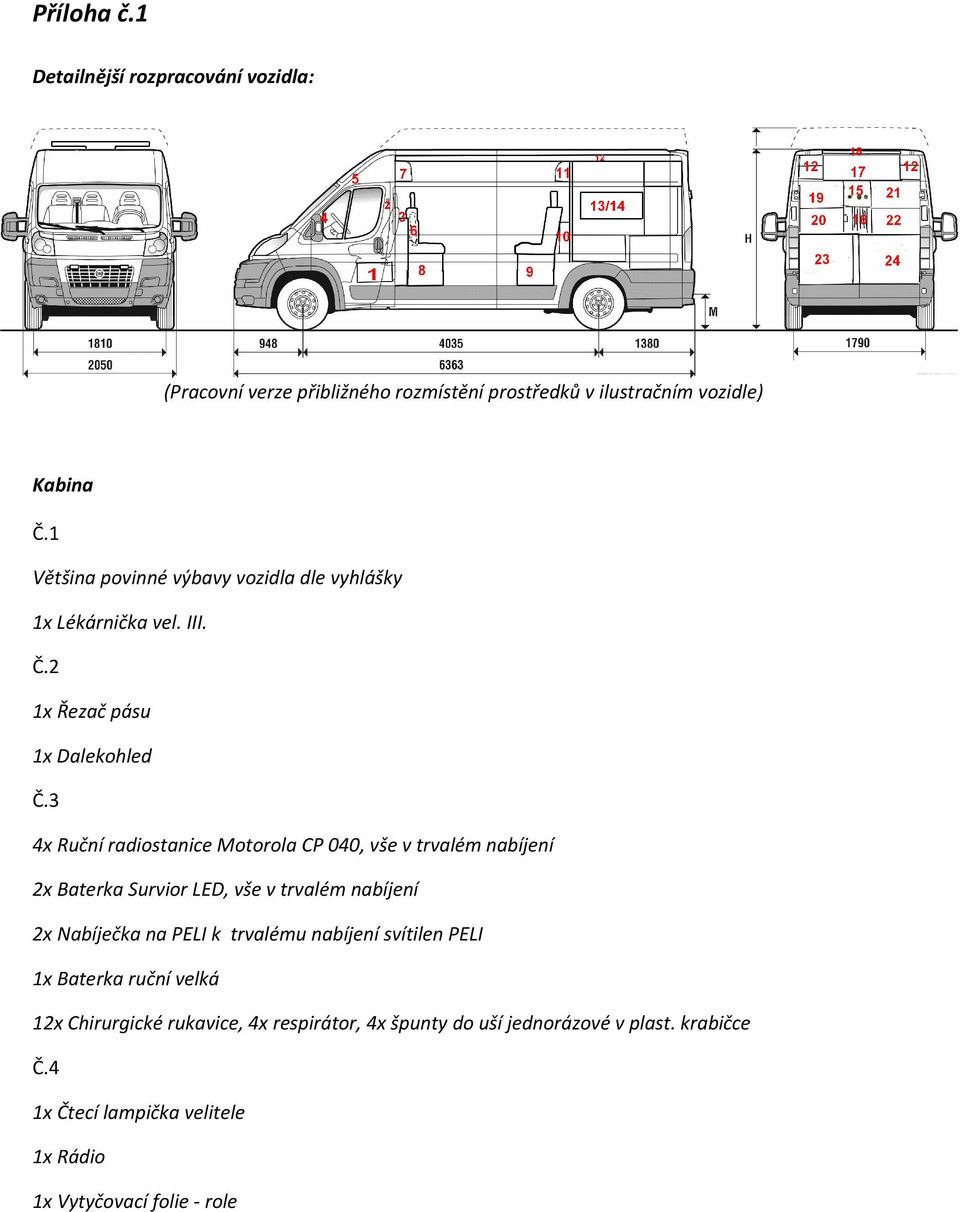

2 Příloha č.1 Detailnější rozpracování vozidla: (Pracovní verze přibližného rozmístění prostředků v ilustračním vozidle) Kabina Č.1 Většina povinné výbavy vozidla dle vyhlášky 1x Lékárnička vel. III. Č.2 1x Řezač pásu 1x Dalekohled Č.3 4x Ruční radiostanice Motorola CP 040, vše v trvalém nabíjení 2x Baterka Survior LED, vše v trvalém nabíjení 2x Nabíječka na PELI k trvalému nabíjení svítilen PELI 1x Baterka ruční velká 12x Chirurgické rukavice, 4x respirátor, 4x špunty do uší jednorázové v plast. krabičce Č.4 1x Čtecí lampička velitele 1x Rádio 1x Vytyčovací folie - role

3 4x Ruční radiostanice Motorola CP 040, vše v trvalém nabíjení 2x Baterka Survior LED, vše v trvalém nabíjení 2x Nabíječka na PELI k trvalému

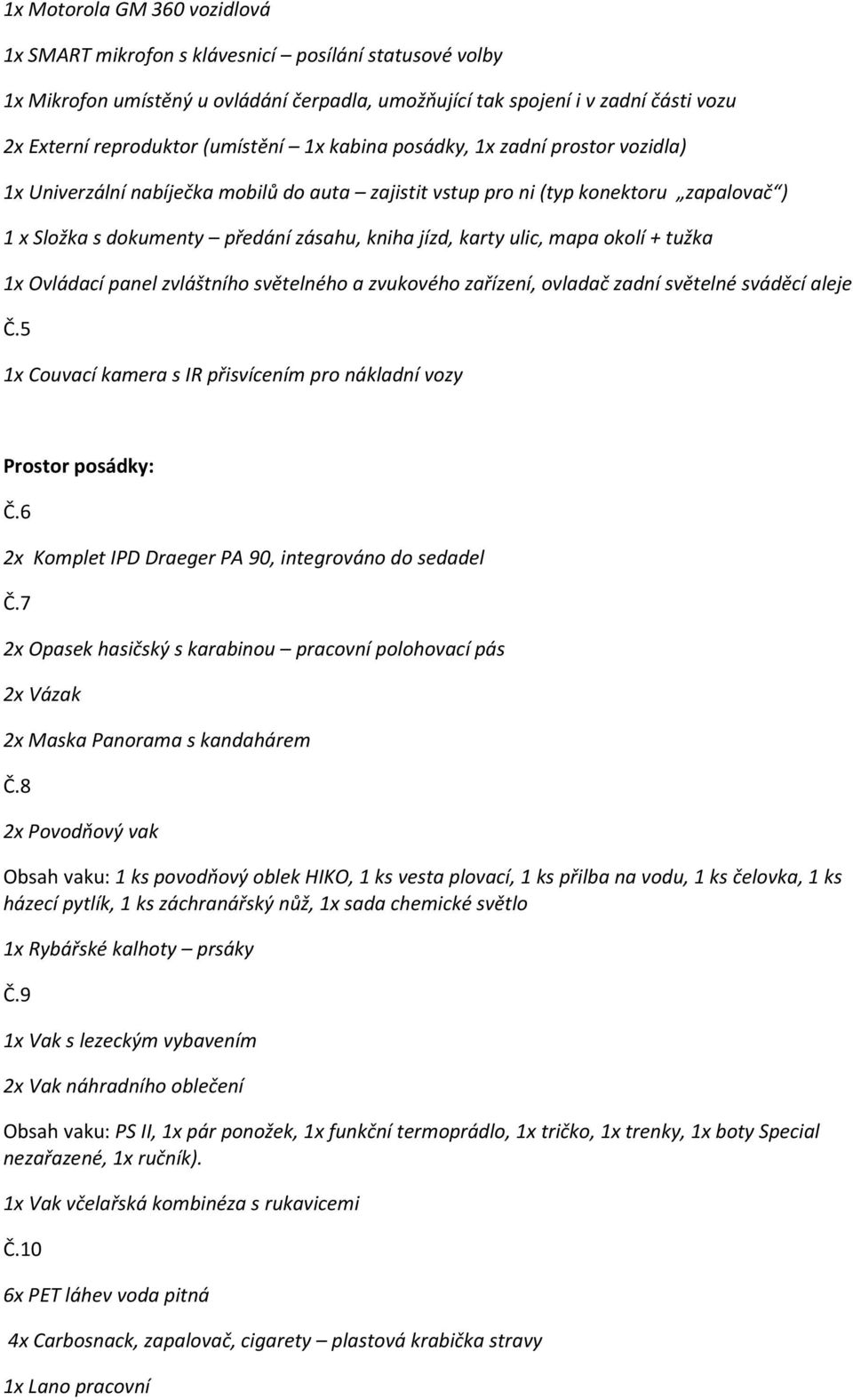

3 1x Motorola GM 360 vozidlová 1x SMART mikrofon s klávesnicí posílání statusové volby 1x Mikrofon umístěný u ovládání čerpadla, umožňující tak spojení i v zadní části vozu 2x Externí reproduktor (umístění 1x kabina posádky, 1x zadní prostor vozidla) 1x Univerzální nabíječka mobilů do auta zajistit vstup pro ni (typ konektoru zapalovač ) 1 x Složka s dokumenty předání zásahu, kniha jízd, karty ulic, mapa okolí + tužka 1x Ovládací panel zvláštního světelného a zvukového zařízení, ovladač zadní světelné sváděcí aleje Č.5 1x Couvací kamera s IR přisvícením pro nákladní vozy Prostor posádky: Č.6 2x Komplet IPD Draeger PA 90, integrováno do sedadel Č.7 2x Opasek hasičský s karabinou pracovní polohovací pás 2x Vázak 2x Maska Panorama s kandahárem Č.8 2x Povodňový vak Obsah vaku: 1 ks povodňový oblek HIKO, 1 ks vesta plovací, 1 ks přilba na vodu, 1 ks čelovka, 1 ks házecí pytlík, 1 ks záchranářský nůž, 1x sada chemické světlo 1x Rybářské kalhoty prsáky Č.9 1x Vak s lezeckým vybavením 2x Vak náhradního oblečení Obsah vaku: PS II, 1x pár ponožek, 1x funkční termoprádlo, 1x tričko, 1x trenky, 1x boty Special nezařazené, 1x ručník). 1x Vak včelařská kombinéza s rukavicemi Č.10 6x PET láhev voda pitná 4x Carbosnack, zapalovač, cigarety plastová krabička stravy 1x Lano pracovní

karty ulic, mapa okolí + tužka 1x Ovládací panel zvláštního světelného a zvukového zařízení, ovladač zadní světelné sváděcí aleje Č.

4 1x Záchytné lano na vidlici Č.11 4x Reflexní vesta HASIČI 1x Deka 1x PE plachta cca. 3x3 m 1x Záchranářská plachta pro přenos raněných 1x Plastová krabička Hygiena Obsah krabičky: 1x Papírové kosmetické kapesníčky v krabici, 1x mast po bodnutí hmyzem, 1x desinfekce výplach očí, 1x desinfekce otevřených ran, 1x prostředek osobní desinfekce těla u povodně. Nástavba levé boční otvírací Č.13 1x Motorová pila HQ 55 1x Vak příslušenství pily 1x Kanystr 5L double natural/olej 1x Dřevorubecká lopatka 1x Kufr pily HILTI AKU aku pila mečovka Nástavba pravé boční otevírací Č.14 1x Kufr zámečník stříbrný 1x Sada hadic -4x C, 5x B, 2x D 1x Proudnice Tajfun C, 1x proudnice C plnoproudá 2x Přechod rozměrů hadic 1x BC, 1x CD 4x Objímka na hadice (2x na C, 2x na B ) 1x Klíč na hadice C a B 1x Rozdělovač Zadní prostor Č. 12

desinfekce otevřených ran, 1x prostředek osobní desinfekce těla u povodně. Nástavba levé boční otvírací Č.

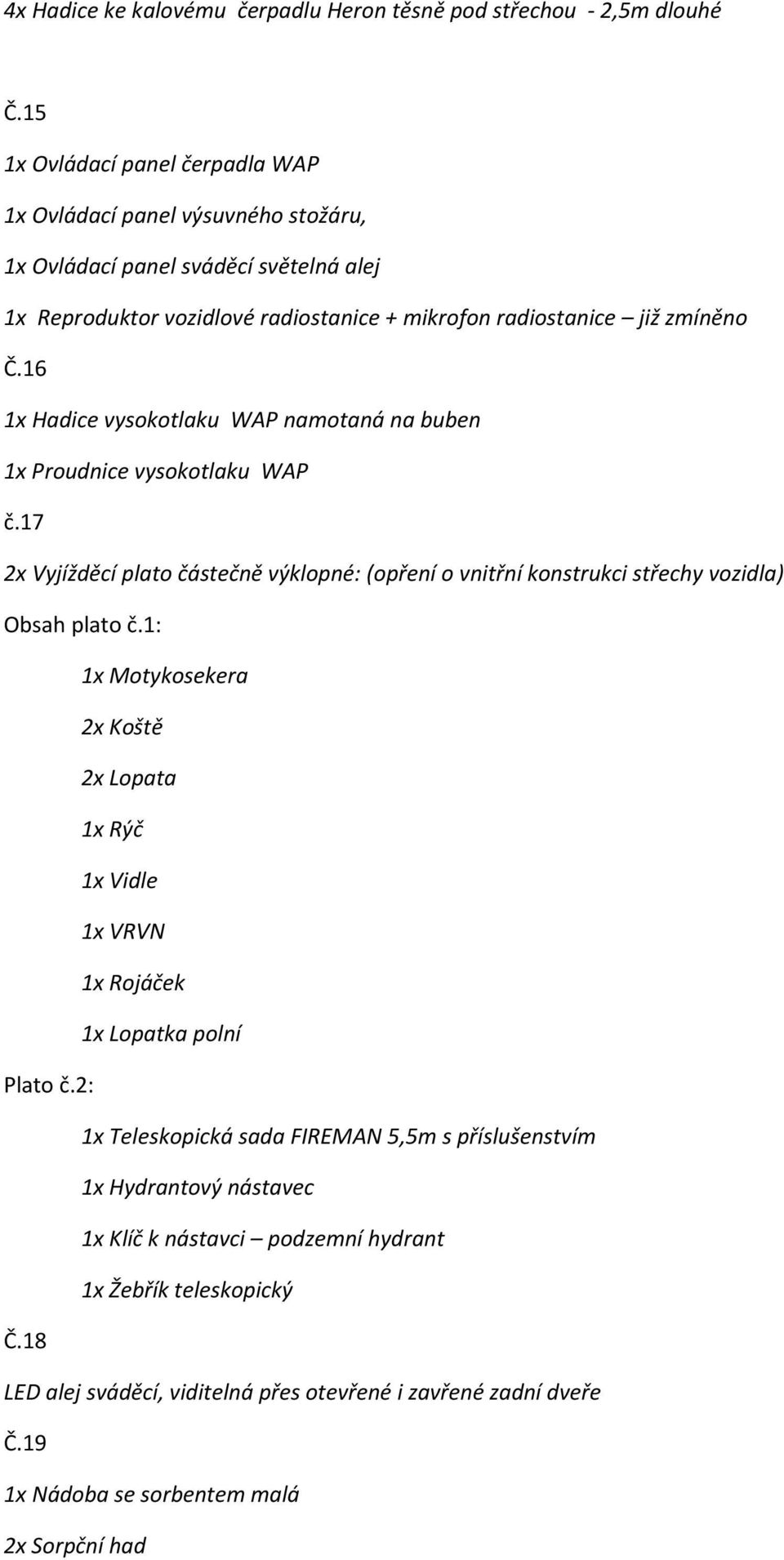

5 4x Hadice ke kalovému čerpadlu Heron těsně pod střechou - 2,5m dlouhé Č.15 1x Ovládací panel čerpadla WAP 1x Ovládací panel výsuvného stožáru, 1x Ovládací panel sváděcí světelná alej 1x Reproduktor vozidlové radiostanice + mikrofon radiostanice již zmíněno Č.16 1x Hadice vysokotlaku WAP namotaná na buben 1x Proudnice vysokotlaku WAP č.17 2x Vyjížděcí plato částečně výklopné: (opření o vnitřní konstrukci střechy vozidla) Obsah plato č.1: 1x Motykosekera 2x Koště 2x Lopata 1x Rýč 1x Vidle 1x VRVN 1x Rojáček 1x Lopatka polní Plato č.2: 1x Teleskopická sada FIREMAN 5,5m s příslušenstvím 1x Hydrantový nástavec 1x Klíč k nástavci podzemní hydrant 1x Žebřík teleskopický Č.18 LED alej sváděcí, viditelná přes otevřené i zavřené zadní dveře Č.19 1x Nádoba se sorbentem malá 2x Sorpční had

16 1x Hadice vysokotlaku WAP namotaná na buben 1x Proudnice vysokotlaku WAP č.17 2x Vyjížděcí plato částečně výklopné: (opření o vnitřní konstrukci střechy vozidla) Obsah plato č.

6 2x Sorpční rohož 1x Rychloucpávka kanalizační 5x Kužel výstražný 1x Sada zábleskových kotoučů PULSAR Č.20 2x Hasicí přístroj (prášek - PG6, CO2 - S5) Č.21 2x Prodlužovací kabel na bubnu 2x Osvětlovací halogenový reflektor přenosný Č.22 1x Vysavač na hmyz 1x Postřiková nádoba GARDENA a vak příslušenství na hmyz (druhá kukla, rukavice, PE pytle) Č.23 1x Kalové čerpadlo Heron na posuvných válečkových lyžinách 1x Kanystr 20 l natural Č.24 1x Elektrocentrála Heron na posuvných válečkových lyžinách Další požadavky: Kompletní zvukové a výstražné zařízení (LED technologie, homologace pro provoz v ČR!): 1x Výstražná rampa nízkoprofilová, provedeni LED (svítivost i z boku) 2x Zadní double přídavné výstražné světlo, např. Double Predator II. 2x Přední výstražné světlo 1x Zadní integrovaná oranžová sváděcí alej 1x Maják zadní led 1x Reproduktor výstražného zařízení Vnější část vozidla: 1x Osvětlení bočních i zadních vnitřních prostor 1x Vstup pro doplnění nádrží na vodu 1x Vstup pro trvalé dobíjeni AKU vozidla 1x Příslušenství kamer couvacího systému čidla, snímač

23 1x Kalové čerpadlo Heron na posuvných válečkových lyžinách 1x Kanystr 20 l natural Č.

7 1x Stožár - konstrukce, vhodně umístit 1x Sada zimních pneu na disku Nezařazené požadavky: Vybudování přepadu a vodoznaku u vodních nádrží Otočení první řady sedadel proti směru jízdy a integrace DT do této řady Provedení vozidla ve výrazné zářivé červené (ovšem nikoli RAL 3024 HZS MSK) Reflexní polepy, polepy nápisů na vozidle Vhodné umístění nádrží na vodu, WAP zařízení a konstrukce stožáru Horní část stožáru se světlomety instalovat také další maják, popř. použití zadního

ve výrazné zářivé červené (ovšem nikoli RAL 3024 HZS MSK) Reflexní polepy, polepy nápisů na vozidle Vhodné umístění
