Smart[4] SYSTÉM LED pro PRŮMYSLOVÉ OSVĚTLENÍ a SVĚTLOMETY

Transkript

1 SYSTÉM LED pro PRŮMYSLOVÉ OSVĚTLENÍ a SVĚTLOMETY

2 SMART [4] skutečně udržitelné osvětlení SMART [4] je univerzální, lze ho použít jako zavěšené nebo přisazené svítidlo nebo jako světlomet a to i díky různým optikám. SMART [4] je výrobek ze zelených materiálů a je plně recyklovatelný, přesto má italský design. Úspora energie, vysoká účinnost, kvalitní světlo, a snadná instalace jsou vlastnosti, kterými lze popsat SMART [4]

3 PRŮMYSL PŘISAZENÉ ZÁVĚSNÉ

4 SVĚTLOMETY

5 POWER LED PROČ VYBRAT POWER LED? Z hlediska světelných vlastností je rozdíl mezi POWER LED a polem LED (array) ve světelném paprsku. Power LED má světelný paprsek mnohem přesnější a při použití čoček TIR je lze i zmenšit. Tyto čočky mohou zaručit mnohem přesnější světelné křivky s vysokým optickým výkonem.

6 Kontrola optiky MID Power LED + reflektor Pole LED + Reflektor Power LED + Reflektor GEWISS SOLUTION Power LED + TIR + Optika Světelný tok není dobře řízen a to ani pomocí reflektoru Tento světelný tok není dobře řízen proto, že reflektor je příliš malý Lepší řešení než předchozí, ale ještě není příliš přesné. Světelný tok je řízen nejlepším způsobem Světelný paprsek: >90 Úhel světelného paprsku: 30 Light Beam angle: 30 Úhel světelného paprsku: 24 Úhel světelného paprsku:10

7 Optický systém Optický systém GEWISSu byl navržen použitím špičkového softwaru 3D s cílem dosáhnout nejlepšího tvaru a zajistit maximální výkon. Reflektor je z PC Makrolonu, je metalizovaný, sekundární čočka je z PMMA a proto nedochází ke žloutnutí a ztrátě transparentnosti.

8 Modularita Maximální flexibilita PCB + LED Reflektor Sekundární čočky Kolimátor (zaměřovač) TIR Difuzní optika 100 Bodová optika 10 Koncentrovaná 30 Střední 60 Eliptická optika Asymetrická optika

9 Ztráty GEWISS se rozhodl vytvořit chladiče z hliníku vstřikovaného pod tlakem tak velké, aby byla zajištěna správná funkce LED. Díky podrobnému předchozímu zkoumání problematiky a použitému softwaru se podařilo navrhnout a otestovat vzorky, které vykazovaly nejlepší vlastnosti.

10 Náhrada kusu za kus Přisazené 1. Svítidlo, které má být nahrazeno 2. Odpojení svítidla 3. Mechanická demontáž 4. Instalace nového úchytu 5. Mechanická montáž Smartu [4] LB 6. Electrické připojení Smartu [4] Pozn. Nepoužije se pouze jeden z existujících LB bodů úchytu Zavěšené 1. Odpojení svítidla, které má být nahrazeno 2. Mechanická demontáž 3. Instalace závěsu GEIWSSu 4. Mechanická montáž Smartu [4] HB 5. Electrické připojení Smart [4] HB

11 Náhrada kusu za kus Přisazené Přisazené Na sběrnici Na sběrnici Zavěšené Zavěšené Závěsy Na trubku Závěsy Na konzoli Držák Na konzoli Konzole Konzole

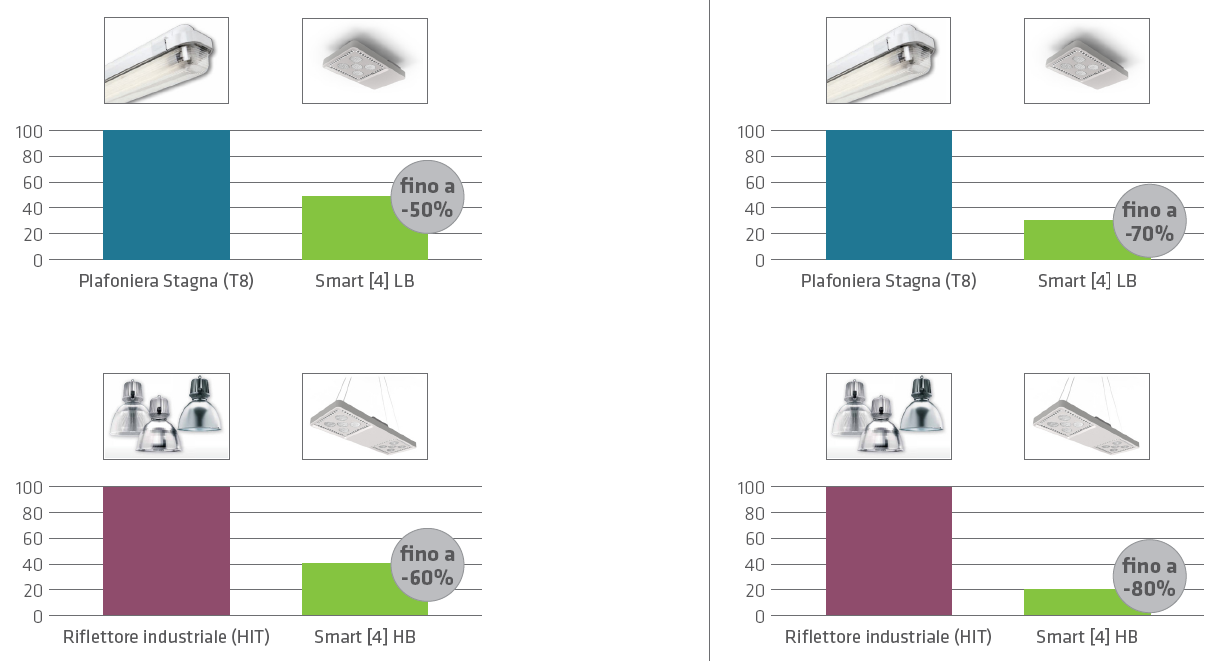

12 Náhrada kusu za kus: spotřeba energie Nová instalace: Tradiční zdroje vs. LED Stará instalace: Tradiční zdroje vs. LED Až do -50% Až do -70% Prachotěsné svitidlo (T8) SMART [4] LB Prachotěsné svitidlo (T8) SMART [4] LB Až do -60% Až do -80% Závěšené svitidlo (HIT) SMART [4] HB Závěšené svitidlo (HIT) SMART [4] HB

13 Počet hodin za rok Náhrada kusu za kus : kdy se to vrátí? 8000 Stále (8.760h) Očekávaná návratnost přisazeného svítidla Nuovo 0,1 /kwh Nuovo 0,13 /kwh Nuovo 0,16 /kwh Nuovo 0,18 /kwh Montážní linka Podzemní parkoviště Pracují 220 dní v roce, tedy hodin za rok Linka platí za údržbu a energie v průměru : 0,16 /kwh Očekávaná návratnost: něco více než 4 roky Stále svítí: hodin za rok Svítidla nejsou udržována a cena energie je kolem 0,13 /kwh Očekávaná návratnost : <2 roky

14 Smart [4] LB/HB pro průmyslové aplikace Rám z technopolymeru Chladič: vstřikovaný hliník bez mědi Ocelový úchyt pro přisazenou montáž Stupeň ochrany: IP66 Třída izolace: I Glow Wire Test: 650 /850 Nárazuvzdornost: IK08 Teplotní rozsah: -30 C + 45 C

15 Rám z technopolymeru Chladič: vstřikovaný hliník bez mědi Držák Temperované sklo Stupeň ochrany: IP66 Třída izolace: I Glow Wire Test: 850 Nárazuvzdornost : IK10 Teplotní rozsah : -30 C + 45 C

16 Street [O 3 ] MAXI Street [O 3 ] MAXI Od ledna 2014
