1 IČO: Ledeč nad Sázavou NÁVOD K POUŽÍVÁNÍ Filtry s aktivním uhlím FIWA AC xxxx /S132/T FIWA AC xxxx /S230/T automatický řízený časem 3 2/2007

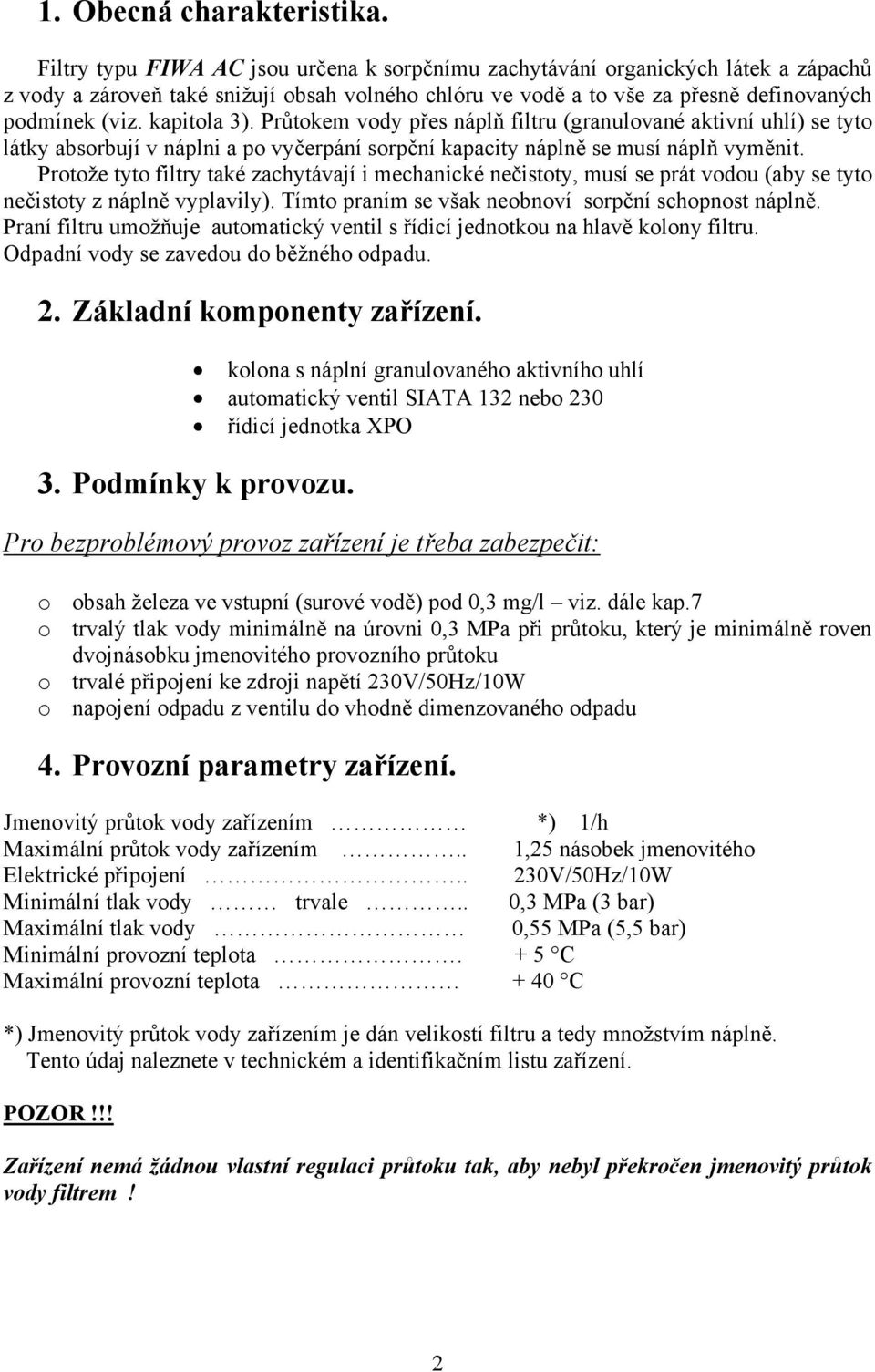

2 1. Obecná charakteristika. Filtry typu FIWA AC jsou určena k sorpčnímu zachytávání organických látek a zápachů z vody a zároveň také snižují obsah volného chlóru ve vodě a to vše za přesně definovaných podmínek (viz. kapitola 3). Průtokem vody přes náplň filtru (granulované aktivní uhlí) se tyto látky absorbují v náplni a po vyčerpání sorpční kapacity náplně se musí náplň vyměnit. Protože tyto filtry také zachytávají i mechanické nečistoty, musí se prát vodou (aby se tyto nečistoty z náplně vyplavily). Tímto praním se však neobnoví sorpční schopnost náplně. Praní filtru umožňuje automatický ventil s řídicí jednotkou na hlavě kolony filtru. Odpadní vody se zavedou do běžného odpadu. 2. Základní komponenty zařízení. kolona s náplní granulovaného aktivního uhlí automatický ventil SIATA 132 nebo 230 řídicí jednotka XPO 3. Podmínky k provozu. Pro bezproblémový provoz zařízení je třeba zabezpečit: o obsah železa ve vstupní (surové vodě) pod 0,3 mg/l viz. dále kap.7 o trvalý tlak vody minimálně na úrovni 0,3 MPa při průtoku, který je minimálně roven dvojnásobku jmenovitého provozního průtoku o trvalé připojení ke zdroji napětí 230V/50Hz/10W o napojení odpadu z ventilu do vhodně dimenzovaného odpadu 4. Provozní parametry zařízení. Jmenovitý průtok vody zařízením *) 1/h Maximální průtok vody zařízením.. 1,25 násobek jmenovitého Elektrické připojení.. 230V/50Hz/10W Minimální tlak vody trvale.. 0,3 MPa (3 bar) Maximální tlak vody 0,55 MPa (5,5 bar) Minimální provozní teplota. + 5 C Maximální provozní teplota + 40 C *) Jmenovitý průtok vody zařízením je dán velikostí filtru a tedy množstvím náplně. Tento údaj naleznete v technickém a identifikačním listu zařízení. POZOR!!! Zařízení nemá žádnou vlastní regulaci průtoku tak, aby nebyl překročen jmenovitý průtok vody filtrem! 2

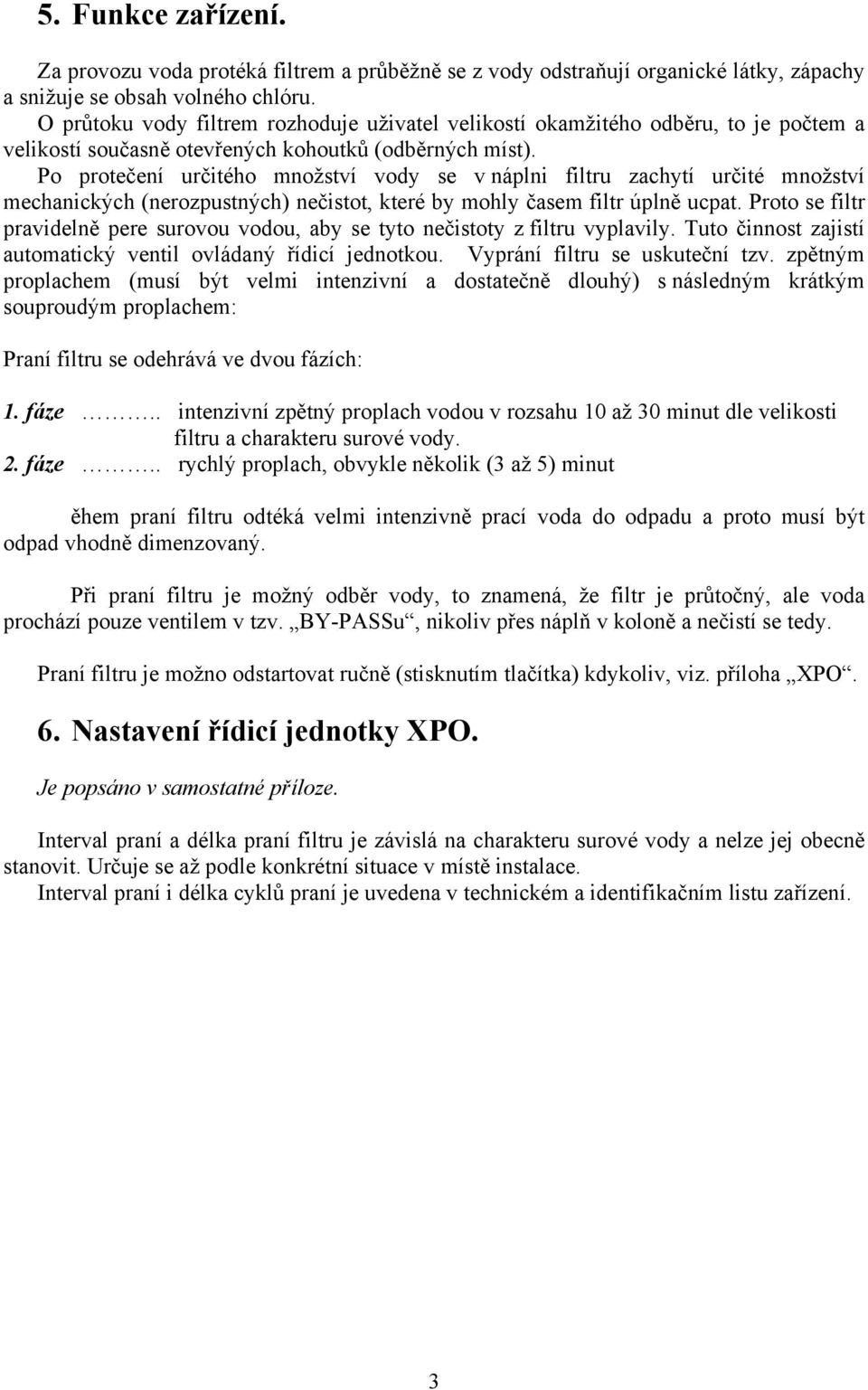

3 5. Funkce zařízení. Za provozu voda protéká filtrem a průběžně se z vody odstraňují organické látky, zápachy a snižuje se obsah volného chlóru. O průtoku vody filtrem rozhoduje uživatel velikostí okamžitého odběru, to je počtem a velikostí současně otevřených kohoutků (odběrných míst). Po protečení určitého množství vody se v náplni filtru zachytí určité množství mechanických (nerozpustných) nečistot, které by mohly časem filtr úplně ucpat. Proto se filtr pravidelně pere surovou vodou, aby se tyto nečistoty z filtru vyplavily. Tuto činnost zajistí automatický ventil ovládaný řídicí jednotkou. Vyprání filtru se uskuteční tzv. zpětným proplachem (musí být velmi intenzivní a dostatečně dlouhý) s následným krátkým souproudým proplachem: Praní filtru se odehrává ve dvou fázích: 1. fáze.. intenzivní zpětný proplach vodou v rozsahu 10 až 30 minut dle velikosti filtru a charakteru surové vody. 2. fáze.. rychlý proplach, obvykle několik (3 až 5) minut ěhem praní filtru odtéká velmi intenzivně prací voda do odpadu a proto musí být odpad vhodně dimenzovaný. Při praní filtru je možný odběr vody, to znamená, že filtr je průtočný, ale voda prochází pouze ventilem v tzv. BY-PASSu, nikoliv přes náplň v koloně a nečistí se tedy. Praní filtru je možno odstartovat ručně (stisknutím tlačítka) kdykoliv, viz. příloha XPO. 6. Nastavení řídicí jednotky XPO. Je popsáno v samostatné příloze. Interval praní a délka praní filtru je závislá na charakteru surové vody a nelze jej obecně stanovit. Určuje se až podle konkrétní situace v místě instalace. Interval praní i délka cyklů praní je uvedena v technickém a identifikačním listu zařízení. 3

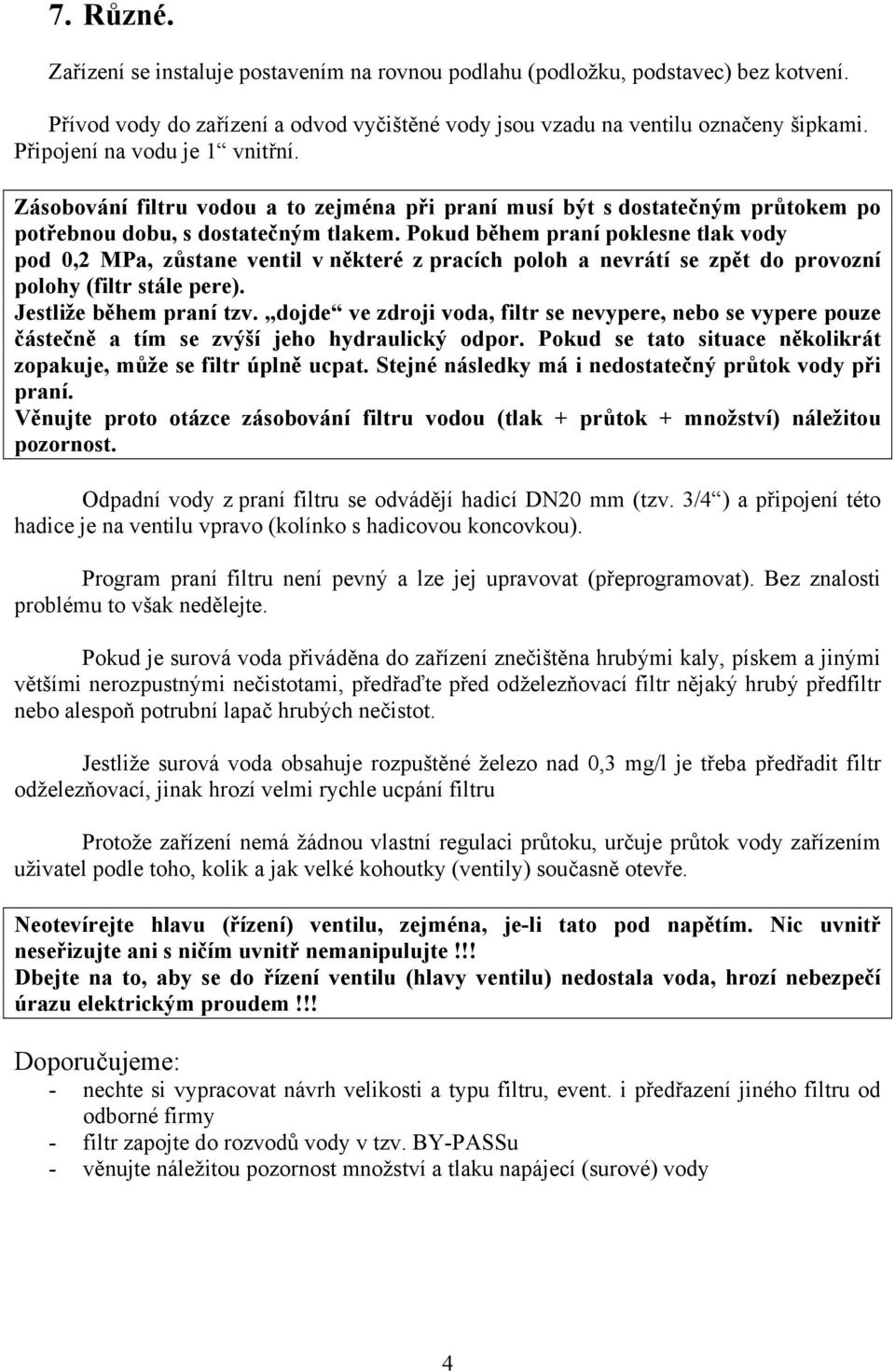

4 7. Různé. Zařízení se instaluje postavením na rovnou podlahu (podložku, podstavec) bez kotvení. Přívod vody do zařízení a odvod vyčištěné vody jsou vzadu na ventilu označeny šipkami. Připojení na vodu je 1 vnitřní. Zásobování filtru vodou a to zejména při praní musí být s dostatečným průtokem po potřebnou dobu, s dostatečným tlakem. Pokud během praní poklesne tlak vody pod 0,2 MPa, zůstane ventil v některé z pracích poloh a nevrátí se zpět do provozní polohy (filtr stále pere). Jestliže během praní tzv. dojde ve zdroji voda, filtr se nevypere, nebo se vypere pouze částečně a tím se zvýší jeho hydraulický odpor. Pokud se tato situace několikrát zopakuje, může se filtr úplně ucpat. Stejné následky má i nedostatečný průtok vody při praní. Věnujte proto otázce zásobování filtru vodou (tlak + průtok + množství) náležitou pozornost. Odpadní vody z praní filtru se odvádějí hadicí DN20 mm (tzv. 3/4 ) a připojení této hadice je na ventilu vpravo (kolínko s hadicovou koncovkou). Program praní filtru není pevný a lze jej upravovat (přeprogramovat). Bez znalosti problému to však nedělejte. Pokud je surová voda přiváděna do zařízení znečištěna hrubými kaly, pískem a jinými většími nerozpustnými nečistotami, předřaďte před odželezňovací filtr nějaký hrubý předfiltr nebo alespoň potrubní lapač hrubých nečistot. Jestliže surová voda obsahuje rozpuštěné železo nad 0,3 mg/l je třeba předřadit filtr odželezňovací, jinak hrozí velmi rychle ucpání filtru Protože zařízení nemá žádnou vlastní regulaci průtoku, určuje průtok vody zařízením uživatel podle toho, kolik a jak velké kohoutky (ventily) současně otevře. Neotevírejte hlavu (řízení) ventilu, zejména, je-li tato pod napětím. Nic uvnitř neseřizujte ani s ničím uvnitř nemanipulujte!!! Dbejte na to, aby se do řízení ventilu (hlavy ventilu) nedostala voda, hrozí nebezpečí úrazu elektrickým proudem!!! Doporučujeme: - nechte si vypracovat návrh velikosti a typu filtru, event. i předřazení jiného filtru od odborné firmy - filtr zapojte do rozvodů vody v tzv. BY-PASSu - věnujte náležitou pozornost množství a tlaku napájecí (surové) vody 4

5 8. Přílohy. technický a identifikační list zařízení řídicí jednotka XPO (XP2) WATEK s.r.o. Jiřího Wolkera Ledeč n/s tel:

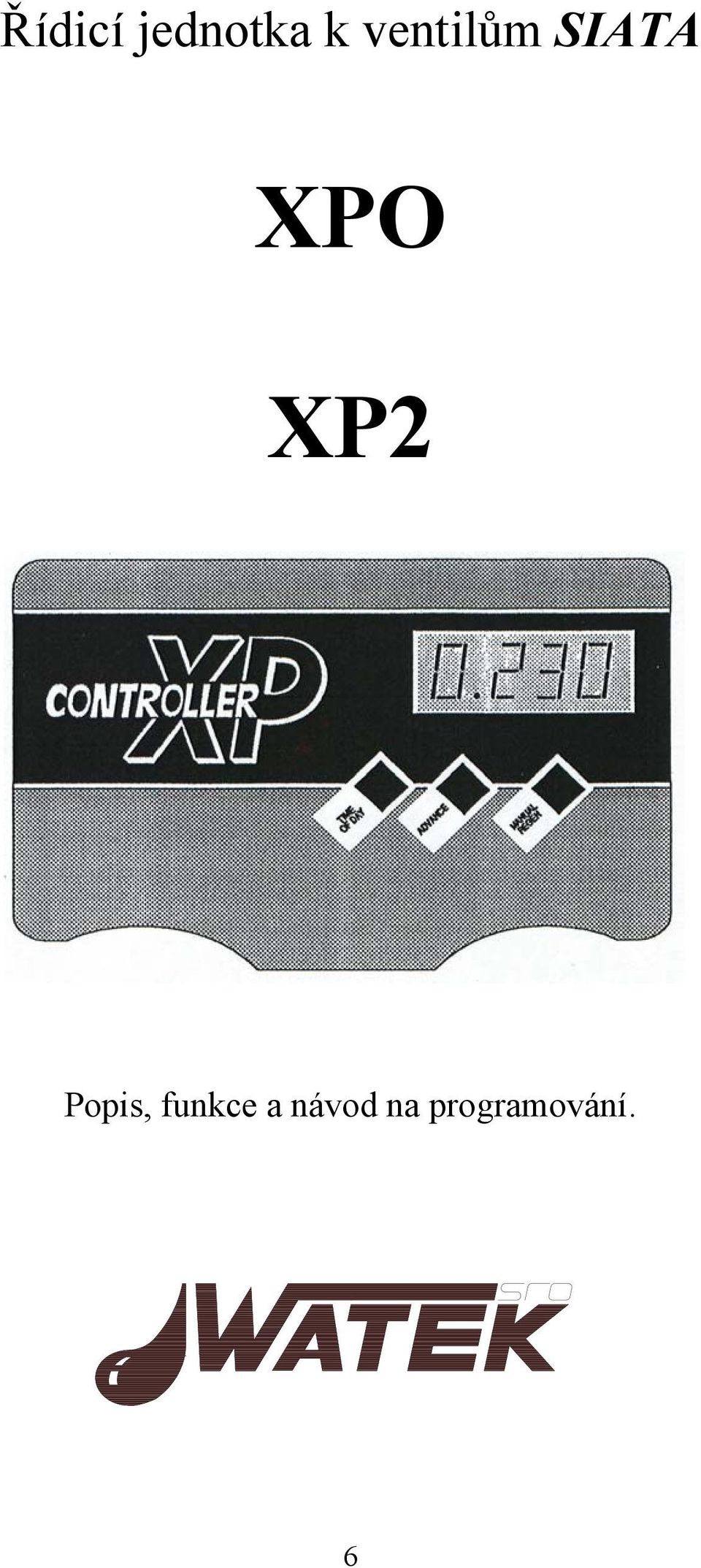

6 Řídicí jednotka k ventilům SIATA XPO XP2 Popis, funkce a návod na programování. 6

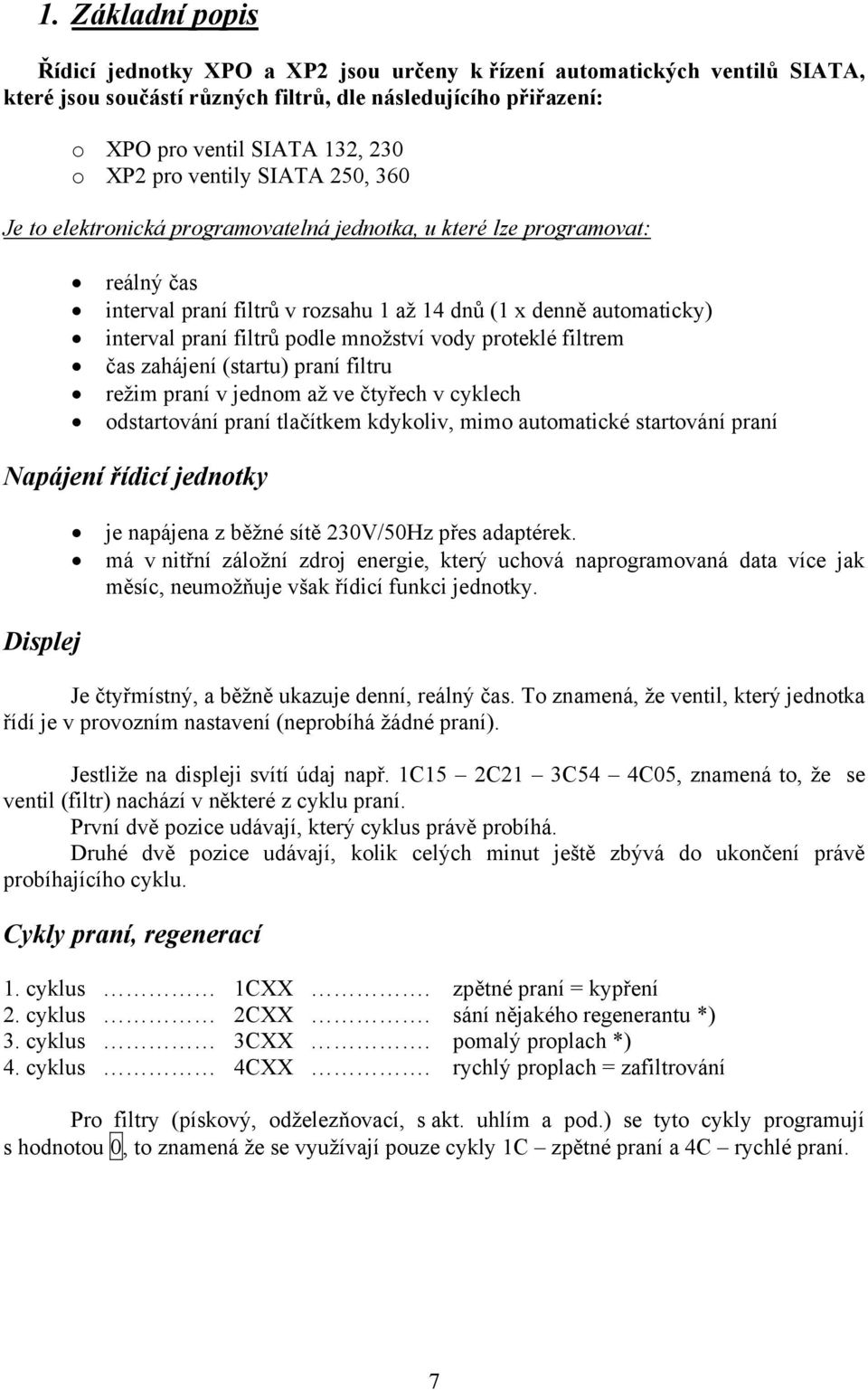

7 1. Základní popis Řídicí jednotky XPO a XP2 jsou určeny k řízení automatických ventilů SIATA, které jsou součástí různých filtrů, dle následujícího přiřazení: o XPO pro ventil SIATA 132, 230 o XP2 pro ventily SIATA 250, 360 Je to elektronická programovatelná jednotka, u které lze programovat: reálný čas interval praní filtrů v rozsahu 1 až 14 dnů (1 x denně automaticky) interval praní filtrů podle množství vody proteklé filtrem čas zahájení (startu) praní filtru režim praní v jednom až ve čtyřech v cyklech odstartování praní tlačítkem kdykoliv, mimo automatické startování praní Napájení řídicí jednotky Displej je napájena z běžné sítě 230V/50Hz přes adaptérek. má v nitřní záložní zdroj energie, který uchová naprogramovaná data více jak měsíc, neumožňuje však řídicí funkci jednotky. Je čtyřmístný, a běžně ukazuje denní, reálný čas. To znamená, že ventil, který jednotka řídí je v provozním nastavení (neprobíhá žádné praní). Jestliže na displeji svítí údaj např. 1C15 2C21 3C54 4C05, znamená to, že se ventil (filtr) nachází v některé z cyklu praní. První dvě pozice udávají, který cyklus právě probíhá. Druhé dvě pozice udávají, kolik celých minut ještě zbývá do ukončení právě probíhajícího cyklu. Cykly praní, regenerací 1. cyklus 1CXX. zpětné praní = kypření 2. cyklus 2CXX. sání nějakého regenerantu *) 3. cyklus 3CXX. pomalý proplach *) 4. cyklus 4CXX. rychlý proplach = zafiltrování Pro filtry (pískový, odželezňovací, s akt. uhlím a pod.) se tyto cykly programují s hodnotou 0, to znamená že se využívají pouze cykly 1C zpětné praní a 4C rychlé praní. 7

8 2. Čelní panel Ř. J. Skryté tlačítko. Otvírají se s ním jednotlivé kroky programu Tlačítko nastavení reálného času Tlačítko zvyšování hodnoty veličiny, kterou programujeme Tlačítko startu regenerace mimo automatický režim 8

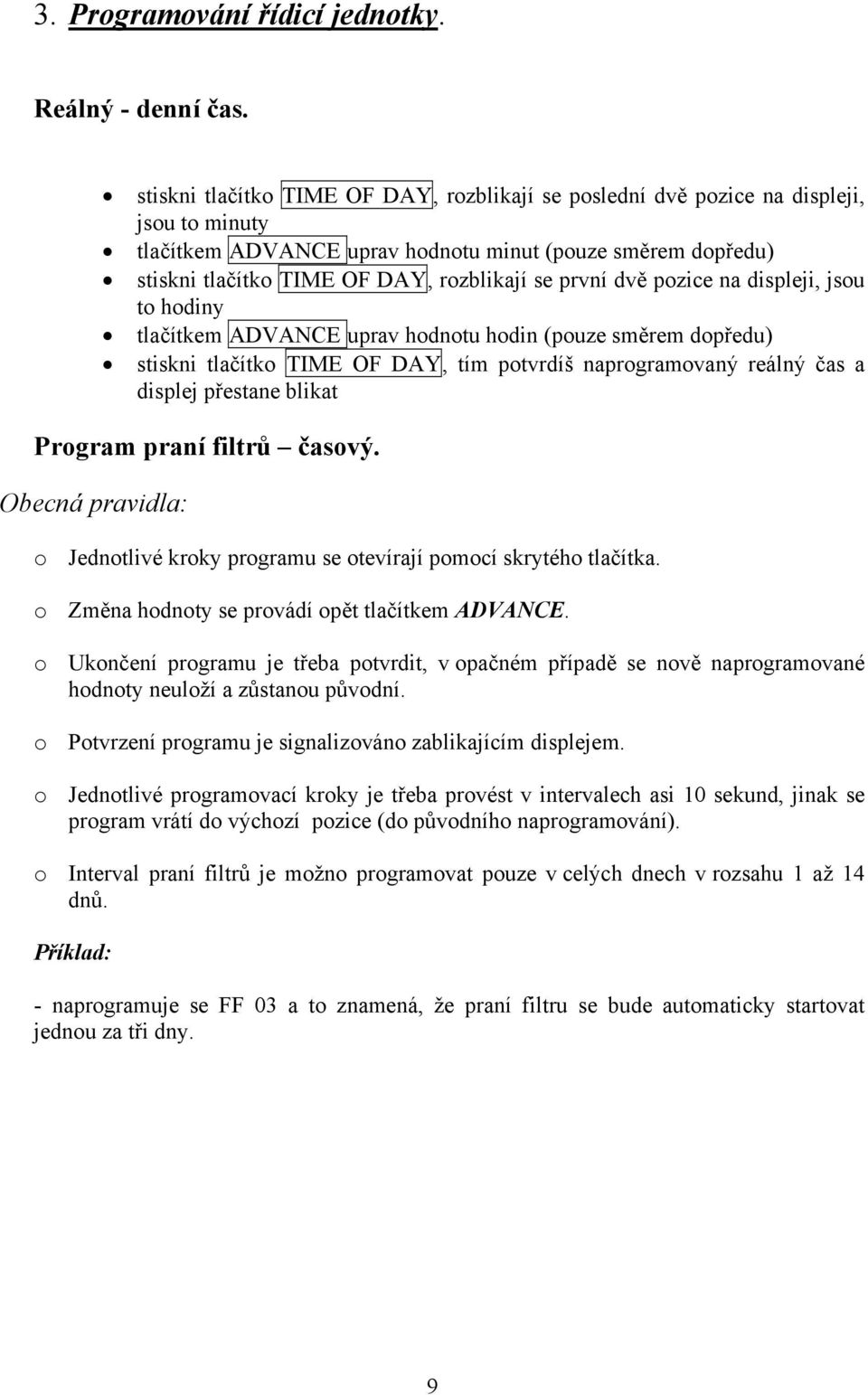

9 3. Programování řídicí jednotky. Reálný - denní čas. stiskni tlačítko TIME OF DAY, rozblikají se poslední dvě pozice na displeji, jsou to minuty tlačítkem ADVANCE uprav hodnotu minut (pouze směrem dopředu) stiskni tlačítko TIME OF DAY, rozblikají se první dvě pozice na displeji, jsou to hodiny tlačítkem ADVANCE uprav hodnotu hodin (pouze směrem dopředu) stiskni tlačítko TIME OF DAY, tím potvrdíš naprogramovaný reálný čas a displej přestane blikat Program praní filtrů časový. Obecná pravidla: o Jednotlivé kroky programu se otevírají pomocí skrytého tlačítka. o Změna hodnoty se provádí opět tlačítkem ADVANCE. o Ukončení programu je třeba potvrdit, v opačném případě se nově naprogramované hodnoty neuloží a zůstanou původní. o Potvrzení programu je signalizováno zablikajícím displejem. o Jednotlivé programovací kroky je třeba provést v intervalech asi 10 sekund, jinak se program vrátí do výchozí pozice (do původního naprogramování). o Interval praní filtrů je možno programovat pouze v celých dnech v rozsahu 1 až 14 dnů. Příklad: - naprogramuje se FF 03 a to znamená, že praní filtru se bude automaticky startovat jednou za tři dny. 9

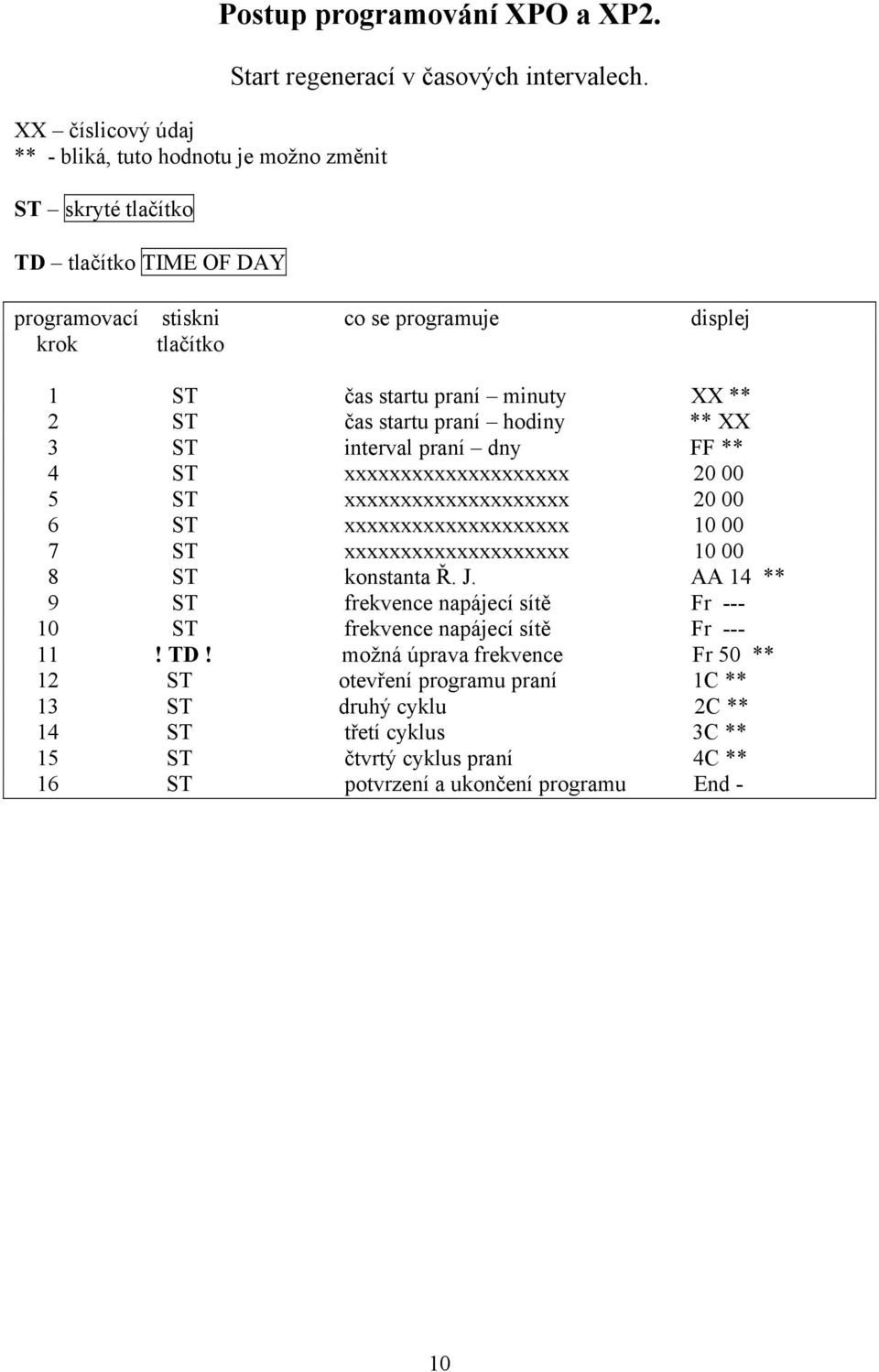

10 XX číslicový údaj ** - bliká, tuto hodnotu je možno změnit ST skryté tlačítko TD tlačítko TIME OF DAY Postup programování XPO a XP2. Start regenerací v časových intervalech. programovací stiskni co se programuje displej krok tlačítko 1 ST čas startu praní minuty XX ** 2 ST čas startu praní hodiny ** XX 3 ST interval praní dny FF ** 4 ST xxxxxxxxxxxxxxxxxxxx ST xxxxxxxxxxxxxxxxxxxx ST xxxxxxxxxxxxxxxxxxxx ST xxxxxxxxxxxxxxxxxxxx ST konstanta Ř. J. AA 14 ** 9 ST frekvence napájecí sítě Fr ST frekvence napájecí sítě Fr ! TD! možná úprava frekvence Fr 50 ** 12 ST otevření programu praní 1C ** 13 ST druhý cyklu 2C ** 14 ST třetí cyklus 3C ** 15 ST čtvrtý cyklus praní 4C ** 16 ST potvrzení a ukončení programu End - 10

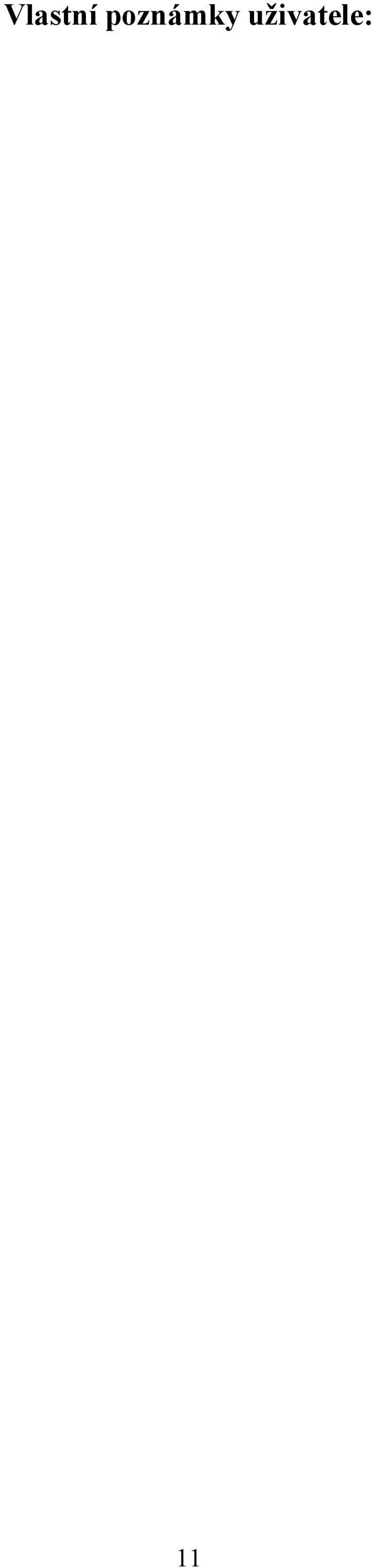

11 Vlastní poznámky uživatele: 11

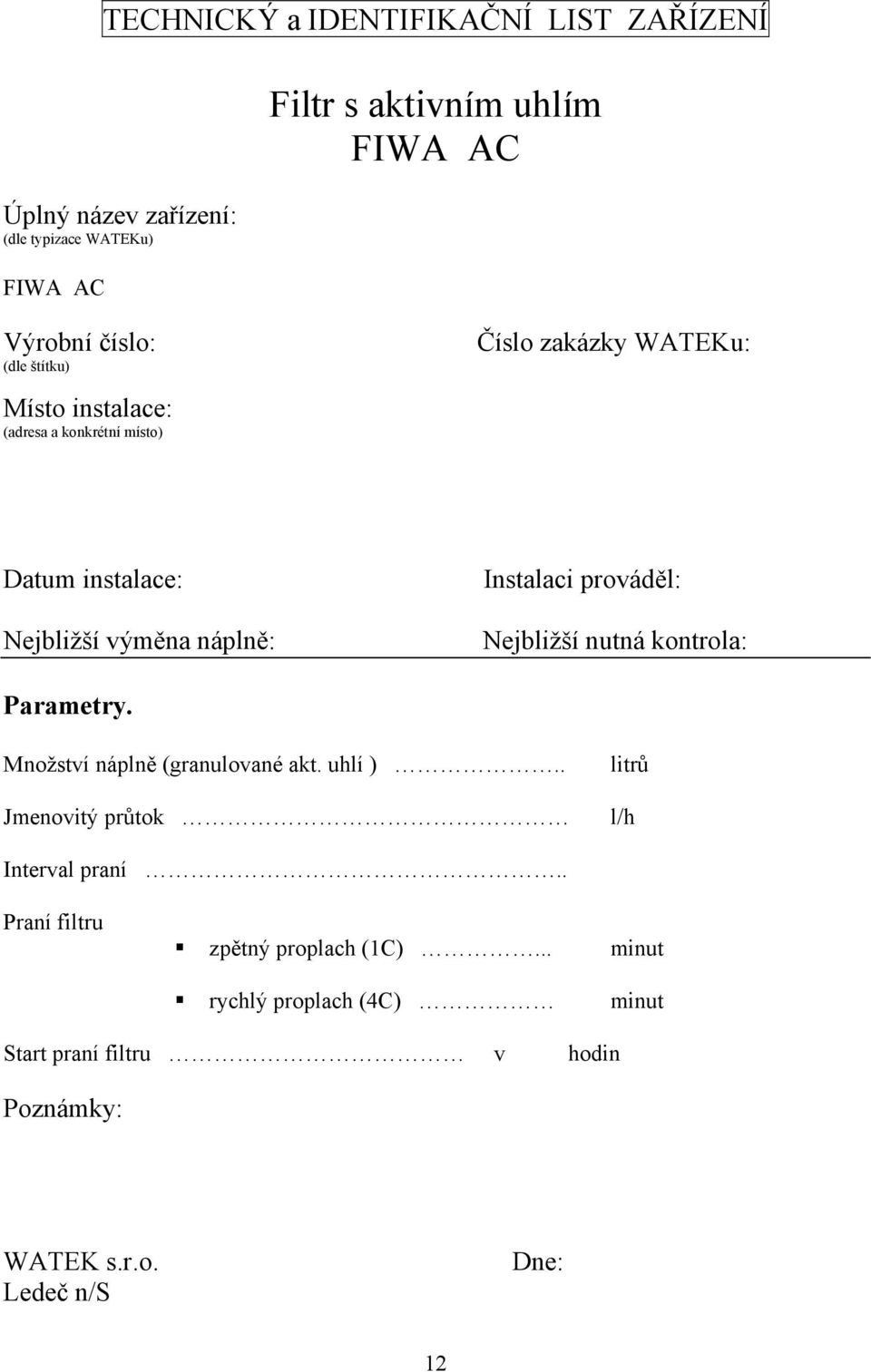

12 TECHNICKÝ a IDENTIFIKAČNÍ LIST ZAŘÍZENÍ Úplný název zařízení: (dle typizace WATEKu) FIWA AC Filtr s aktivním uhlím FIWA AC Výrobní číslo: (dle štítku) Číslo zakázky WATEKu: Místo instalace: (adresa a konkrétní místo) Datum instalace: Nejbližší výměna náplně: Instalaci prováděl: Nejbližší nutná kontrola: Parametry. Množství náplně (granulované akt. uhlí ).. Jmenovitý průtok litrů l/h Interval praní.. Praní filtru zpětný proplach (1C)... minut rychlý proplach (4C) minut Start praní filtru v hodin Poznámky: WATEK s.r.o. Ledeč n/s Dne: 12

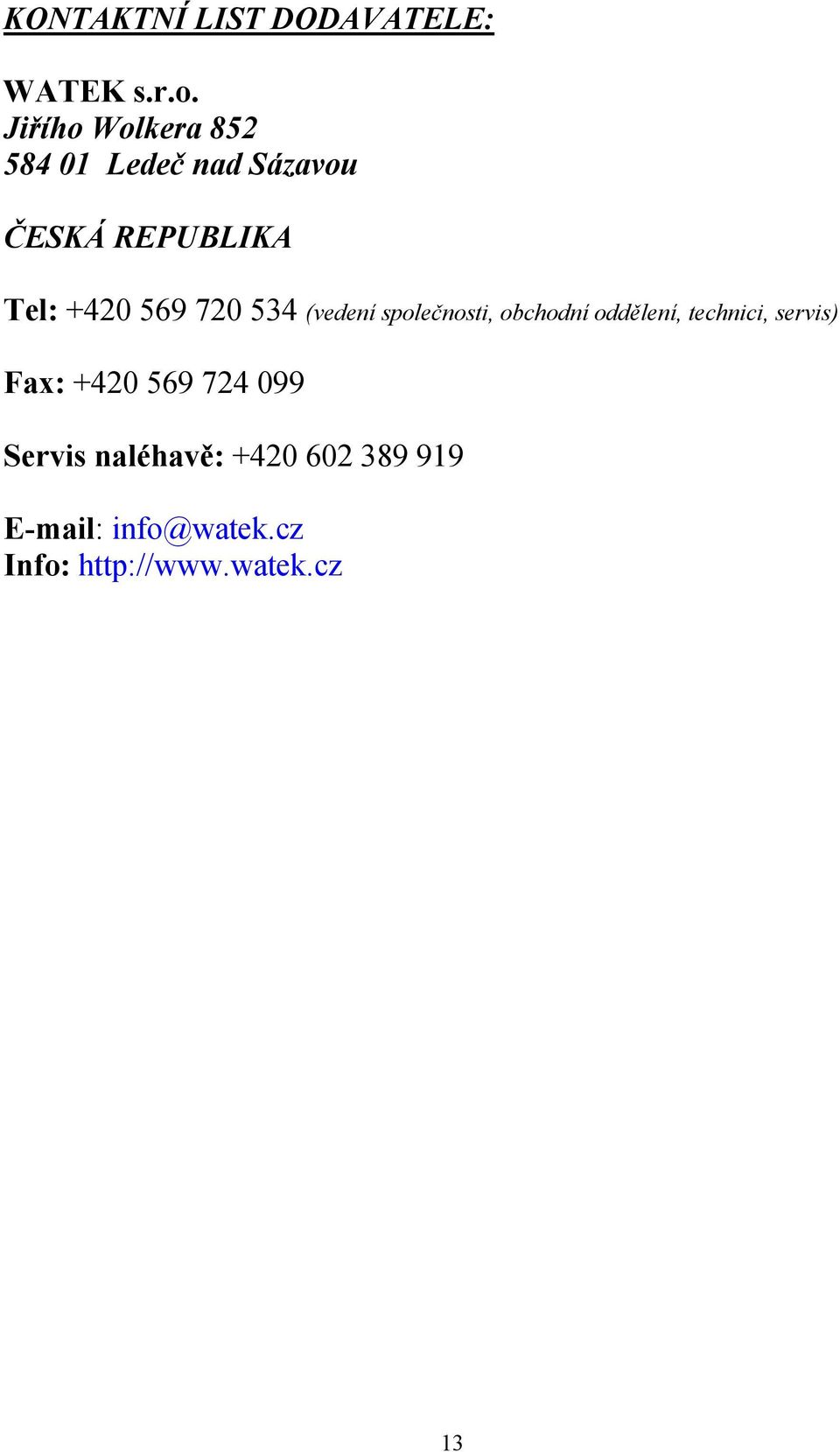

13 KONTAKTNÍ LIST DODAVATELE: WATEK s.r.o. Jiřího Wolkera Ledeč nad Sázavou ČESKÁ REPUBLIKA Tel: (vedení společnosti, obchodní oddělení, technici, servis) Fax: Servis naléhavě: Info: 13
