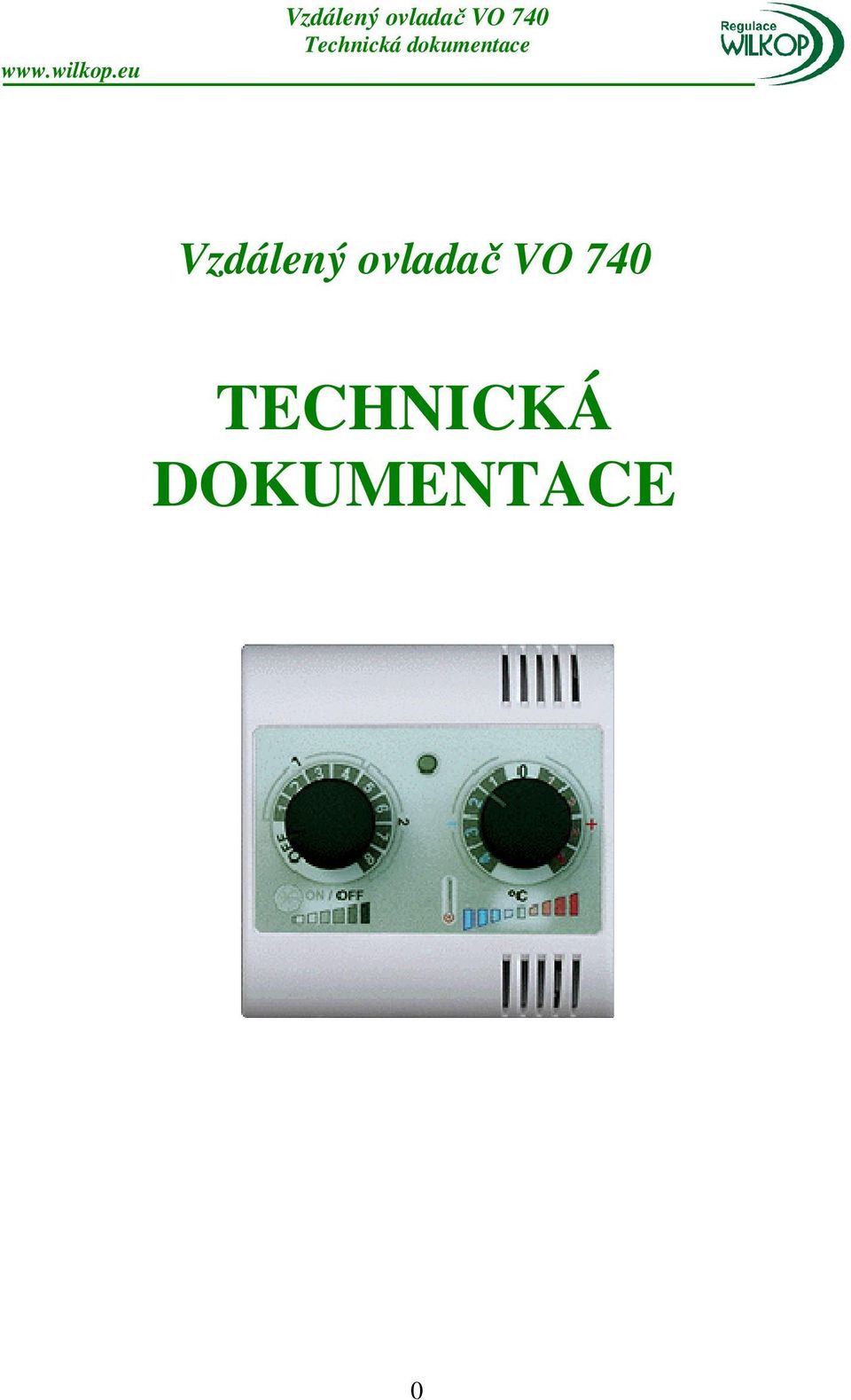

1 TECHNICKÁ DOKUMENTACE 0

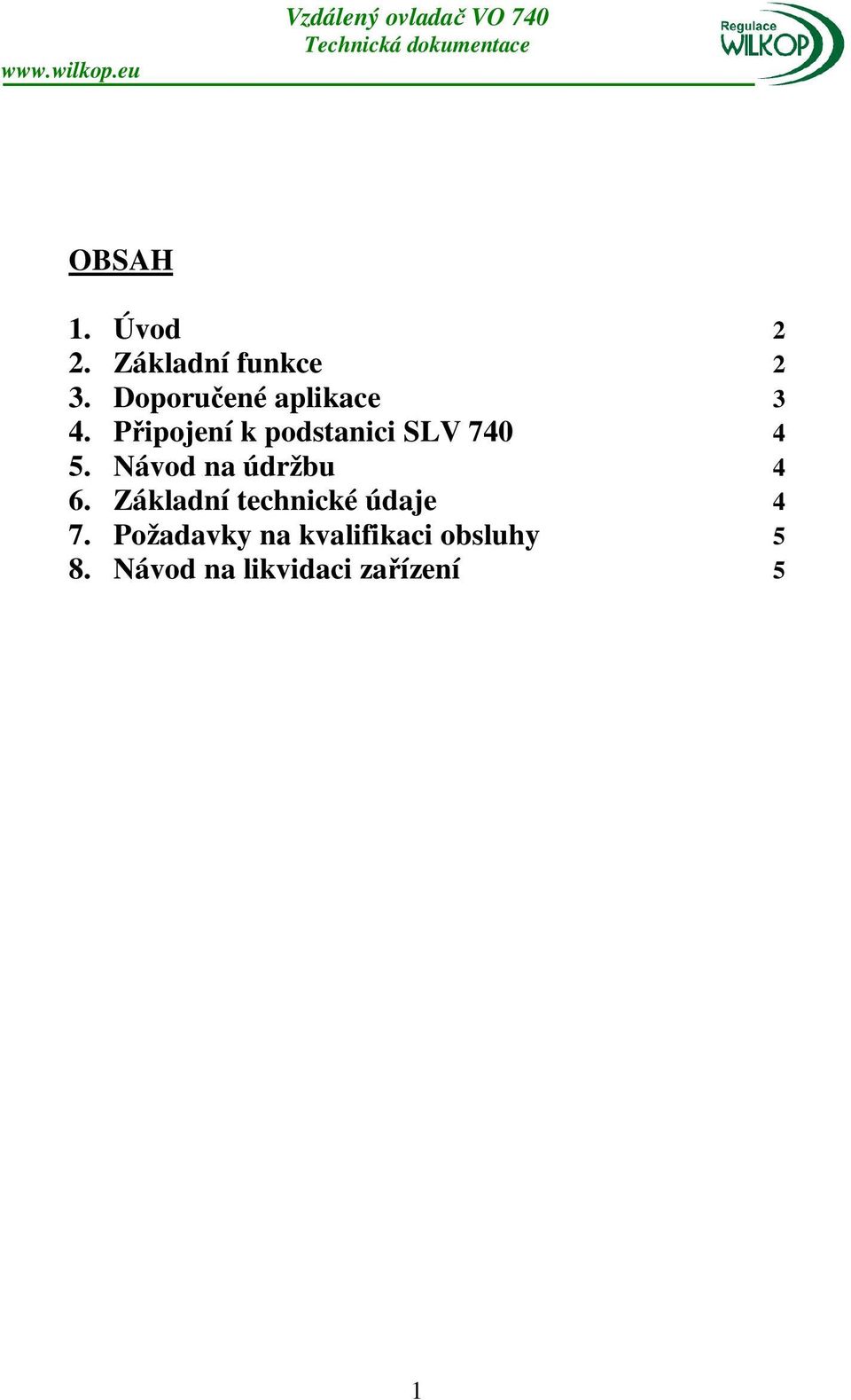

2 OBSAH 1. Úvod 2 2. Základní funkce 2 3. Doporučené aplikace 3 4. Připojení k podstanici SLV Návod na údržbu 4 6. Základní technické údaje 4 7. Požadavky na kvalifikaci obsluhy 5 8. Návod na likvidaci zařízení 5 1

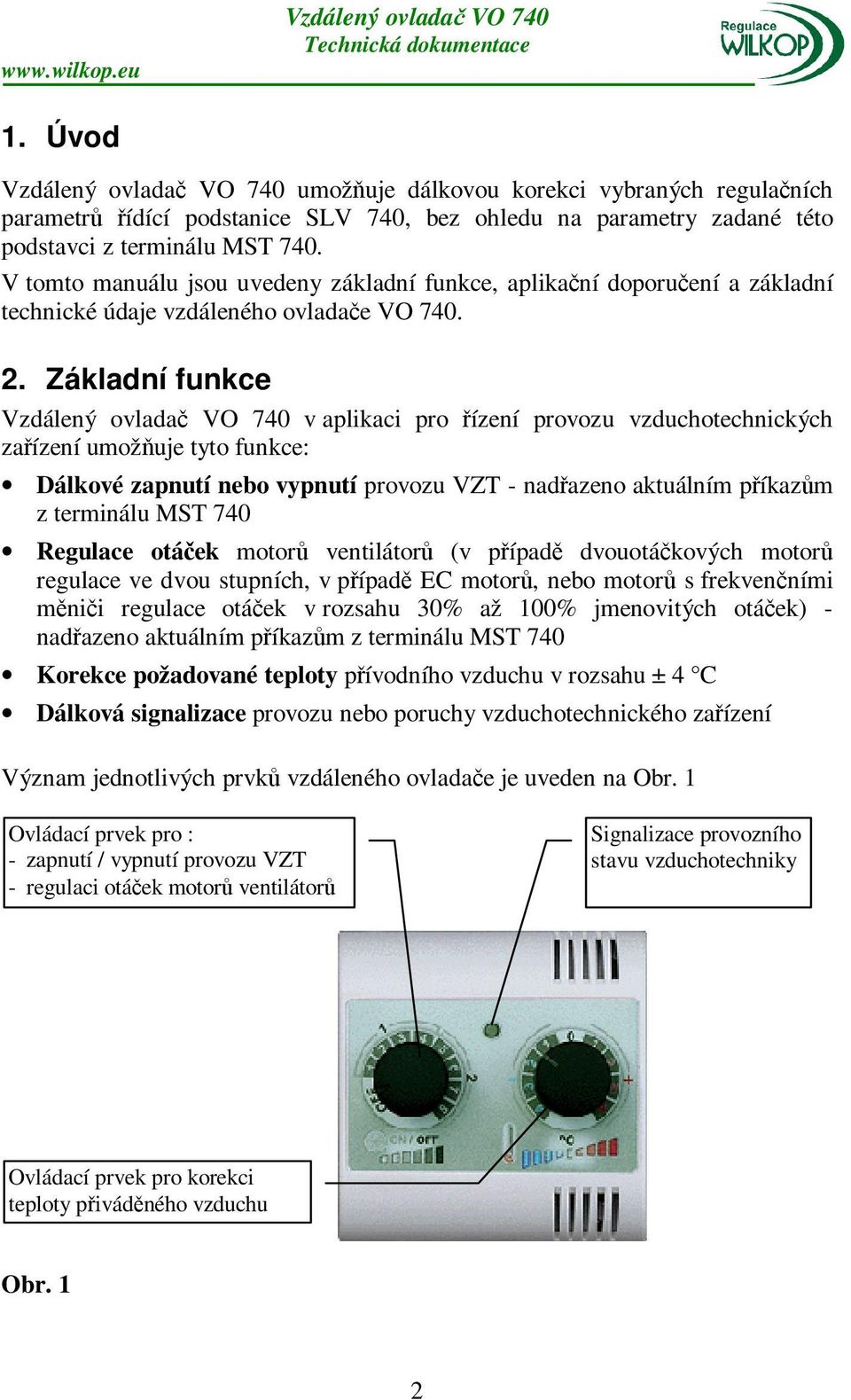

3 1. Úvod umožňuje dálkovou korekci vybraných regulačních parametrů řídící podstanice SLV 740, bez ohledu na parametry zadané této podstavci z terminálu MST 740. V tomto manuálu jsou uvedeny základní funkce, aplikační doporučení a základní technické údaje vzdáleného ovladače VO Základní funkce v aplikaci pro řízení provozu vzduchotechnických zařízení umožňuje tyto funkce: Dálkové zapnutí nebo vypnutí provozu VZT - nadřazeno aktuálním příkazům z terminálu MST 740 Regulace otáček motorů ventilátorů (v případě dvouotáčkových motorů regulace ve dvou stupních, v případě EC motorů, nebo motorů s frekvenčními měniči regulace otáček v rozsahu 30% až 100% jmenovitých otáček) - nadřazeno aktuálním příkazům z terminálu MST 740 Korekce požadované teploty přívodního vzduchu v rozsahu ± 4 C Dálková signalizace provozu nebo poruchy vzduchotechnického zařízení Význam jednotlivých prvků vzdáleného ovladače je uveden na Obr. 1 Ovládací prvek pro : - zapnutí / vypnutí provozu VZT - regulaci otáček motorů ventilátorů Signalizace provozního stavu vzduchotechniky Ovládací prvek pro korekci teploty přiváděného vzduchu Obr. 1 2

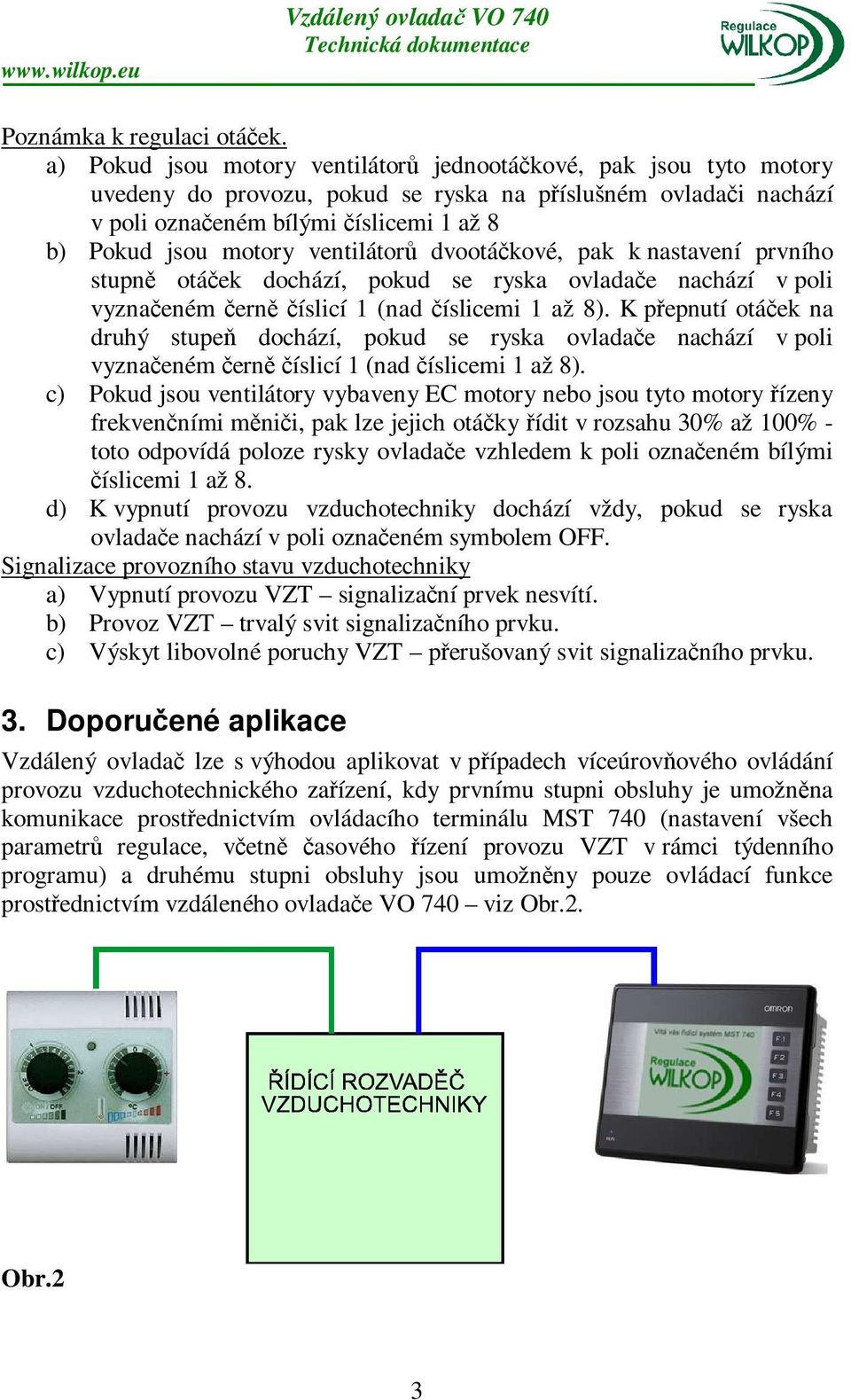

4 Poznámka k regulaci otáček. a) Pokud jsou motory ventilátorů jednootáčkové, pak jsou tyto motory uvedeny do provozu, pokud se ryska na příslušném ovladači nachází v poli označeném bílými číslicemi 1 až 8 b) Pokud jsou motory ventilátorů dvootáčkové, pak k nastavení prvního stupně otáček dochází, pokud se ryska ovladače nachází v poli vyznačeném černě číslicí 1 (nad číslicemi 1 až 8). K přepnutí otáček na druhý stupeň dochází, pokud se ryska ovladače nachází v poli vyznačeném černě číslicí 1 (nad číslicemi 1 až 8). c) Pokud jsou ventilátory vybaveny EC motory nebo jsou tyto motory řízeny frekvenčními měniči, pak lze jejich otáčky řídit v rozsahu 30% až 100% - toto odpovídá poloze rysky ovladače vzhledem k poli označeném bílými číslicemi 1 až 8. d) K vypnutí provozu vzduchotechniky dochází vždy, pokud se ryska ovladače nachází v poli označeném symbolem OFF. Signalizace provozního stavu vzduchotechniky a) Vypnutí provozu VZT signalizační prvek nesvítí. b) Provoz VZT trvalý svit signalizačního prvku. c) Výskyt libovolné poruchy VZT přerušovaný svit signalizačního prvku. 3. Doporučené aplikace Vzdálený ovladač lze s výhodou aplikovat v případech víceúrovňového ovládání provozu vzduchotechnického zařízení, kdy prvnímu stupni obsluhy je umožněna komunikace prostřednictvím ovládacího terminálu MST 740 (nastavení všech parametrů regulace, včetně časového řízení provozu VZT v rámci týdenního programu) a druhému stupni obsluhy jsou umožněny pouze ovládací funkce prostřednictvím vzdáleného ovladače VO 740 viz Obr.2. Obr.2 3

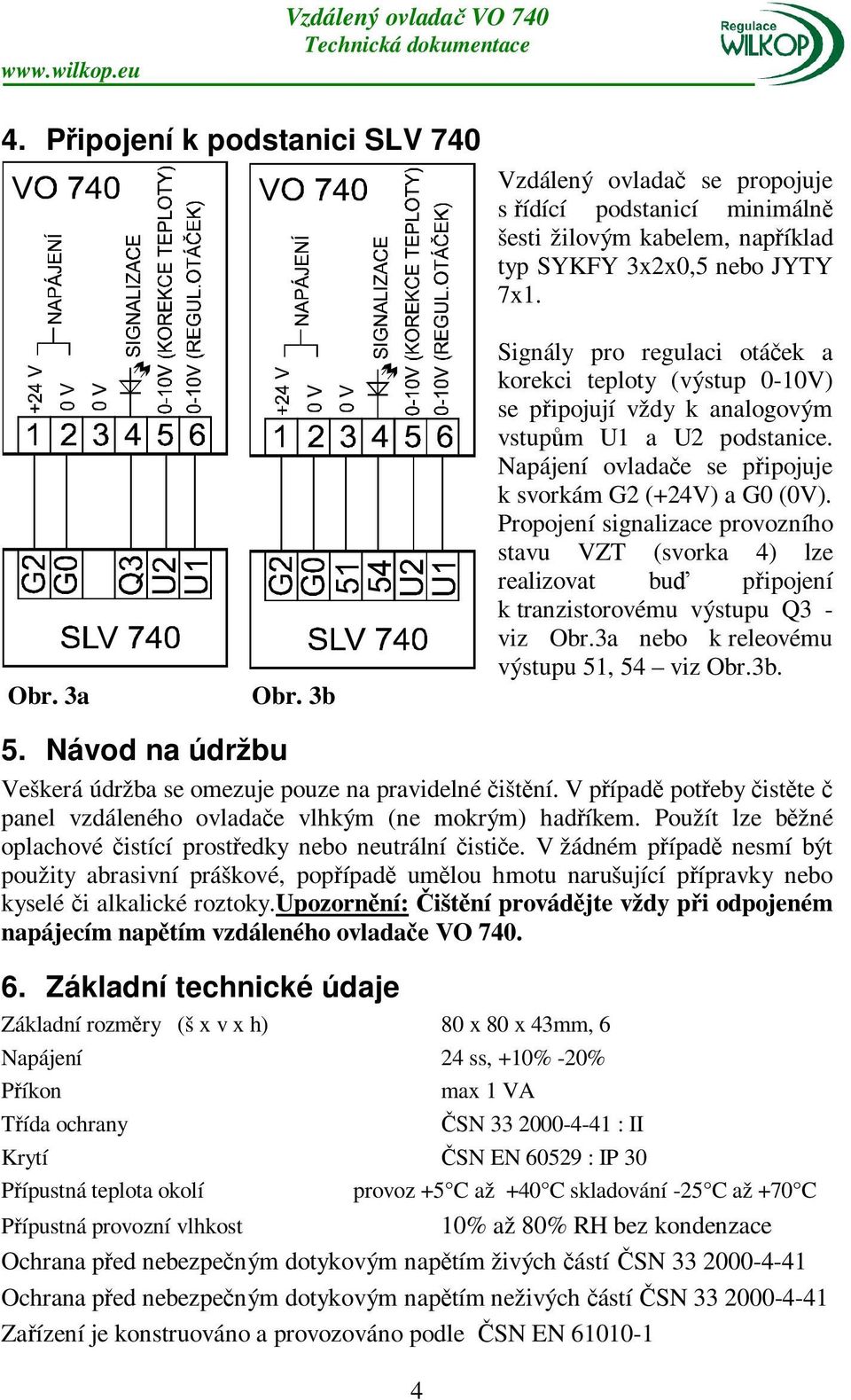

5 4. Připojení k podstanici SLV 740 Vzdálený ovladač se propojuje s řídící podstanicí minimálně šesti žilovým kabelem, například typ SYKFY 3x2x0,5 nebo JYTY 7x1. Obr. 3a Obr. 3b Signály pro regulaci otáček a korekci teploty (výstup 0-10V) se připojují vždy k analogovým vstupům U1 a U2 podstanice. Napájení ovladače se připojuje k svorkám G2 (+24V) a G0 (0V). Propojení signalizace provozního stavu VZT (svorka 4) lze realizovat buď připojení k tranzistorovému výstupu Q3 - viz Obr.3a nebo k releovému výstupu 51, 54 viz Obr.3b. 5. Návod na údržbu Veškerá údržba se omezuje pouze na pravidelné čištění. V případě potřeby čistěte č panel vzdáleného ovladače vlhkým (ne mokrým) hadříkem. Použít lze běžné oplachové čistící prostředky nebo neutrální čističe. V žádném případě nesmí být použity abrasivní práškové, popřípadě umělou hmotu narušující přípravky nebo kyselé či alkalické roztoky.upozornění: Čištění provádějte vždy při odpojeném napájecím napětím vzdáleného ovladače VO Základní technické údaje Základní rozměry (š x v x h) 80 x 80 x 43mm, 6 Napájení 24 ss, +10% -20% Příkon max 1 VA Třída ochrany 4 ČSN : II Krytí ČSN EN : IP 30 Přípustná teplota okolí provoz +5 C až +40 C skladování -25 C až +70 C Přípustná provozní vlhkost 10% až 80% RH bez kondenzace Ochrana před nebezpečným dotykovým napětím živých částí ČSN Ochrana před nebezpečným dotykovým napětím neživých částí ČSN Zařízení je konstruováno a provozováno podle ČSN EN

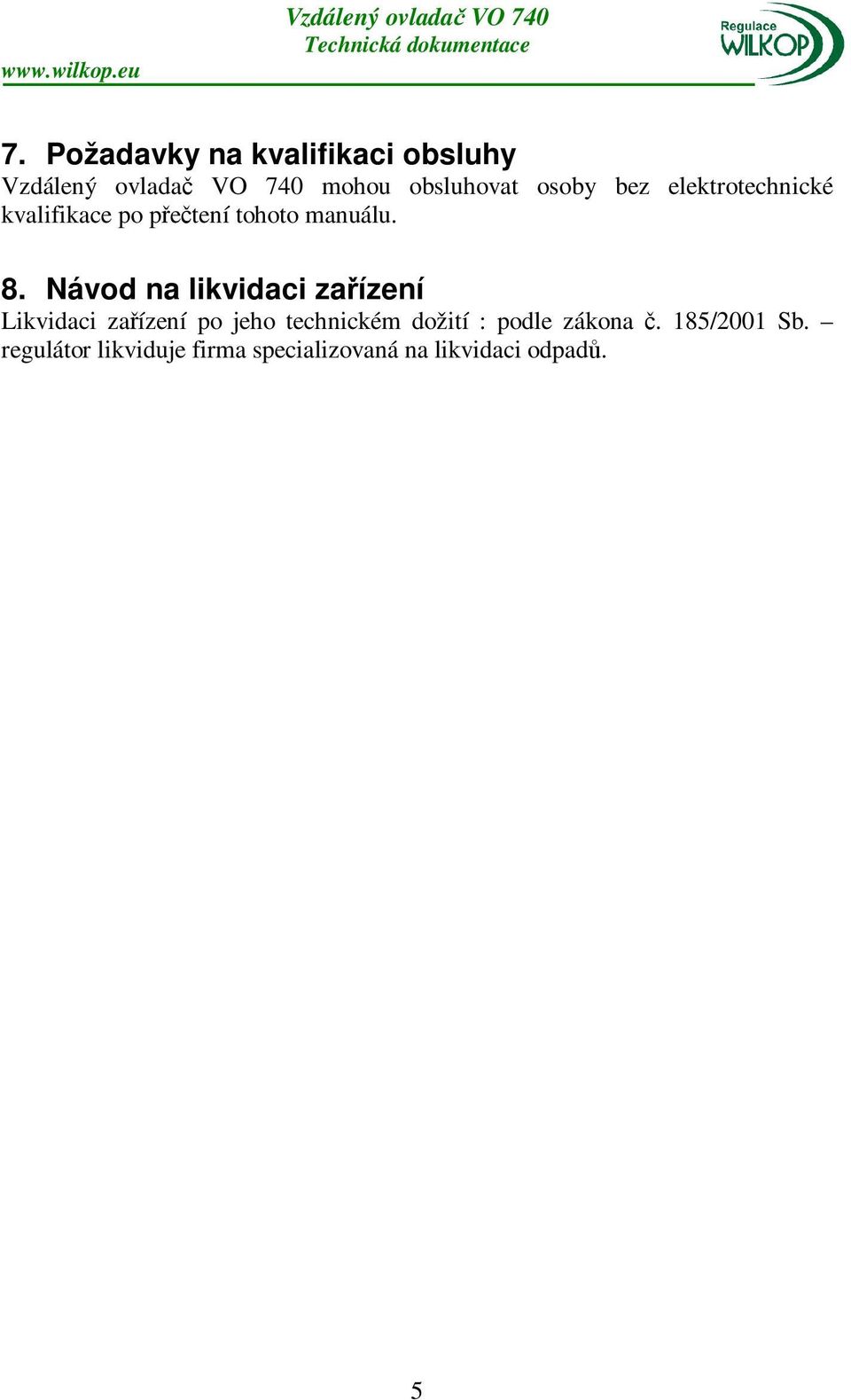

6 7. Požadavky na kvalifikaci obsluhy mohou obsluhovat osoby bez elektrotechnické kvalifikace po přečtení tohoto manuálu. 8. Návod na likvidaci zařízení Likvidaci zařízení po jeho technickém dožití : podle zákona č. 185/2001 Sb. regulátor likviduje firma specializovaná na likvidaci odpadů. 5
