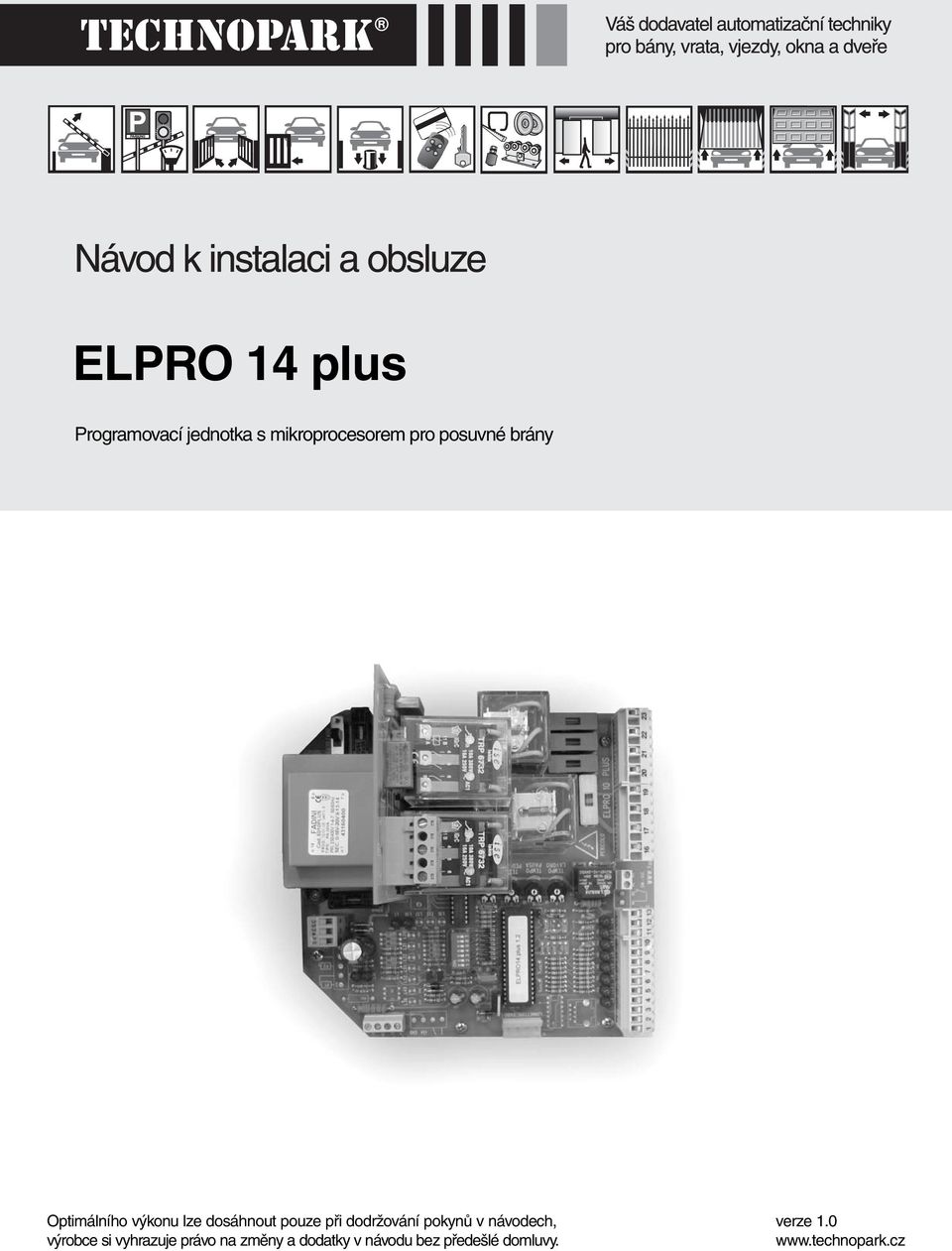

ELPRO 14 plus. Programovací jednotka s mikroprocesorem pro posuvné brány

Transkript

1 Programovací jednotka s mikroprocesorem pro posuvné brány Optimálního výkonu lze dosáhnout pouze při dodržování pokynů v návodech, výrobce si vyhrazuje právo na změny a dodatky v návodu bez předešlé domluvy. verze 1.0

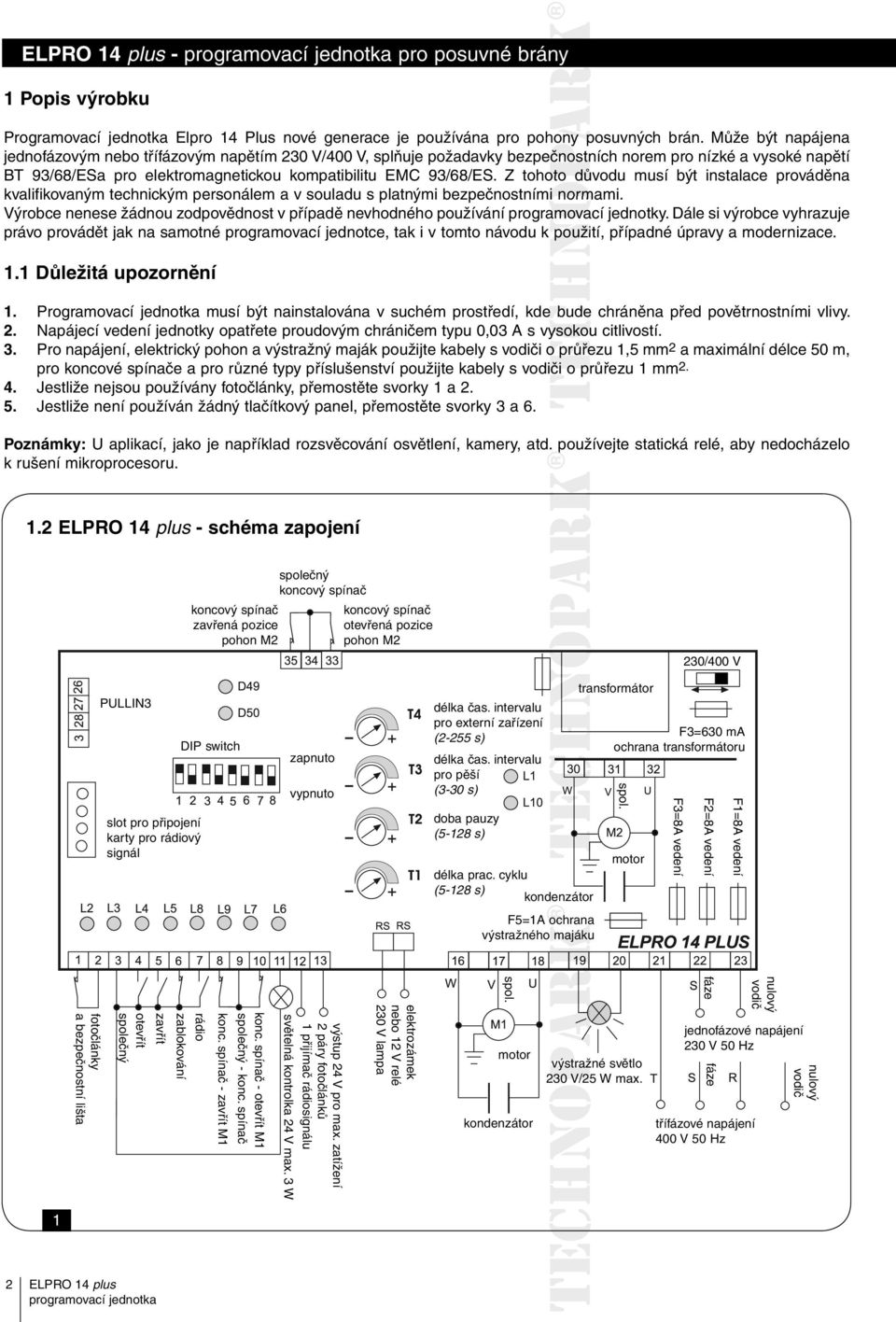

2 - pro posuvné brány 1 Popis výrobku Programovací jednotka Elpro 14 Plus nové generace je používána pro pohony ony posuvných brán. Může být napájena jednofázovým nebo třífázovým napětím 230 V/400 V, splňuje požadavky bezpečnostních norem pro nízké a vysoké napětí BT 93/68/ESa pro elektromagnetickou kompatibilitu EMC 93/68/ES. Z tohoto oto důvodu musí být instalace prováděna kvalifikovaným technickým personálem a v souladu s platnými bezpečnostními normami. Výrobce nenese žádnou zodpovědnost v případě nevhodného používání programovací jednotky. Dále si výrobce vyhrazuje právo provádět jak na samotné programovací jednotce, tak i v tomto návodu k použití, případné úpravy a modernizace. 1.1 Důležitá upozornění 1. Programovací jednotka musí být nainstalována v suchém prostředí, kde bude chráněna před povětrnostními vlivy. 2. Napájecí vedení jednotky opatřete proudovým chráničem typu 0,03 A s vysokou citlivostí. 3. Pro napájení, elektrický pohon a výstražný maják použijte kabely s i oprůřezu 1,5 mm 2 a maximální délce 50 m, pro koncové spínače a pro různé typy příslušenství použijte kabely s i o průřezu 1 mm Jestliže nejsou používány fotočlánky, přemostěte svorky 1 a Jestliže není používán žádný tlačítkový panel, přemostěte svorky 3 a 6. Poznámky: U aplikací, jako je například rozsvěcování osvětlení, kamery, atd. používejte statická relé, aby nedocházelo k rušení mikroprocesoru schéma zapojení zavřená pozice pohon M2 otevřená pozice pohon M2 230/400 V PULLIN3 slot pro připojení karty pro rádiový signál DIP switch zapnuto vypnuto délka čas. intervalu pro externí zařízení (2-255 s) délka čas. intervalu pro pěší (3-30 s) doba pauzy (5-128 s) délka prac. cyklu (5-128 s) kondenzátor F5=1A ochrana výstražného majáku transformátor F3=630 ma ochrana transformátoru F3=8A vedení F2=8A vedení F1=8A vedení fotočlánky a bezpečnostní lišta zablokování rádio - M1 - M1 - výstup 24 V pro max. zatížení 2 páry fotočlánků 1 přijímač rádiosignálu světelná kontrolka 24 V max. 3 W elektrozámek nebo 12 V relé 230 V lampa kondenzátor výstražné světlo 230 V/25 W max. jednofázové napájení 230 V 50 Hz třífázové napájení 400 V 50 Hz 1 2

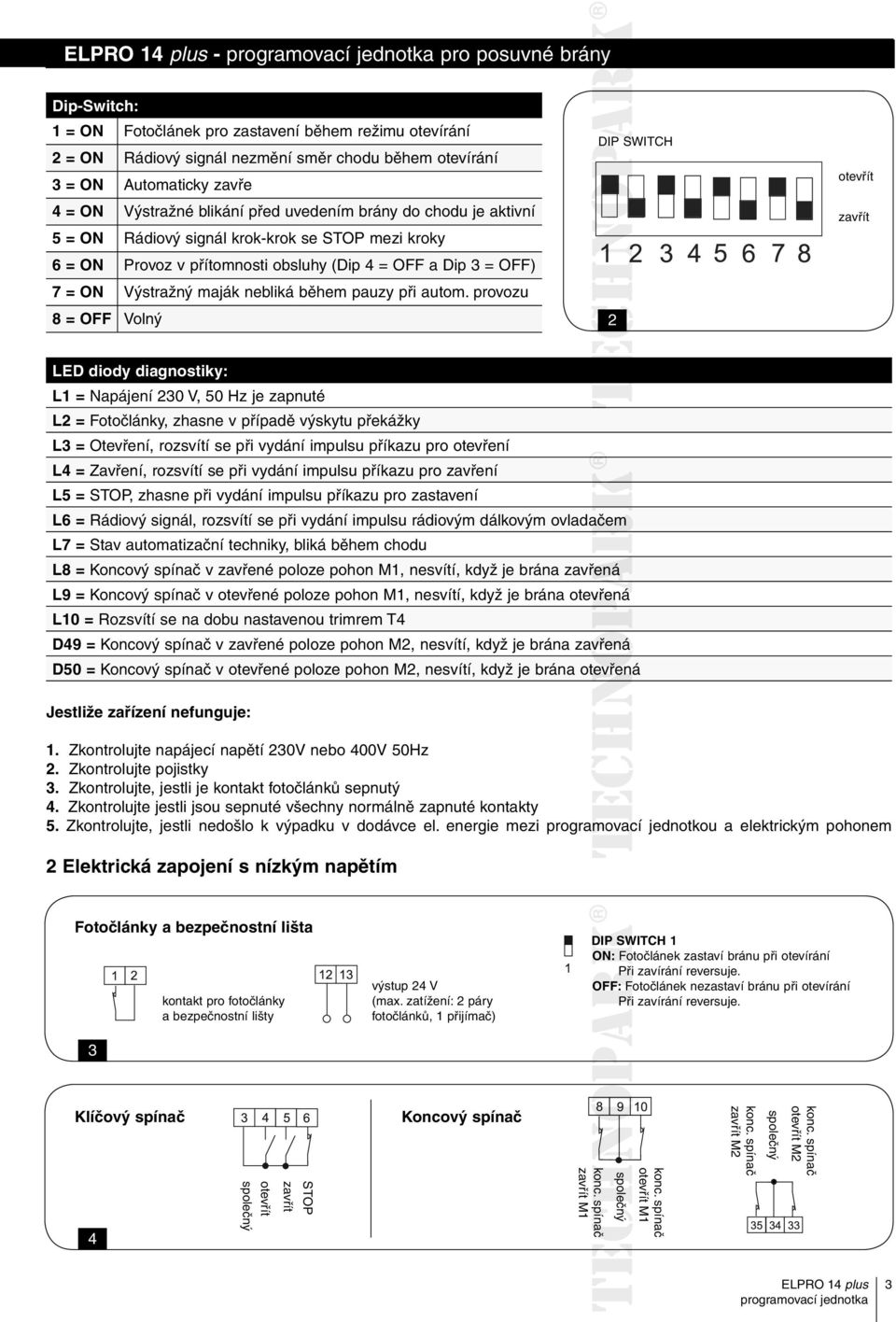

3 - pro posuvné brány Dip-Switch: 1 = ON Fotočlánek pro zastavení během režimu otevírání DIP SWITCH 2 = ON Rádiový signál nezmění směr chodu během otevírání 3 = ON Automaticky zavře 4 = ON Výstražné blikání před uvedením brány do chodu je aktivní 5 = ON Rádiový signál krok-krok se STOP mezi kroky 6 = ON Provoz v přítomnosti obsluhy (Dip 4 = OFF a Dip 3 = OFF) 7 = ON Výstražný maják nebliká během pauzy při autom. provozu 8 = OFF Volný 2 LED diody diagnostiky: L1 = Napájení 230 V, 50 Hz je zapnuté L2 = Fotočlánky, zhasne v případě výskytu překážky L3 = Otevření, rozsvítí se při vydání impulsu příkazu pro otevření L4 = Zavření, rozsvítí se při vydání impulsu příkazu pro zavření L5 = STOP, zhasne při vydání impulsu příkazu pro zastavení L6 = Rádiový signál, rozsvítí se při vydání impulsu rádiovým dálkovým ovladačem ačem L7 = Stav automatizační techniky, bliká během chodu L8 = Koncový spínač v zavřené poloze pohon M1, nesvítí, když je brána zavřená L9 = Koncový spínač v otevřené poloze pohon M1, nesvítí, když je brána otevřená L10 = Rozsvítí se na dobu nastavenou trimrem T4 D49 = Koncový spínač v zavřené poloze pohon M2, nesvítí, když je brána zavřená D50 = Koncový spínač v otevřené poloze pohon M2, nesvítí, když je brána otevřená Jestliže zařízení nefunguje: 1. Zkontrolujte napájecí napětí 230V nebo 400V 50Hz 2. Zkontrolujte pojistky 3. Zkontrolujte, jestli je kontakt fotočlánků sepnutý 4. Zkontrolujte jestli jsou sepnuté všechny normálně zapnuté kontakty 5. Zkontrolujte, jestli nedošlo k výpadku v dodávce el. energie mezi programovací jednotkou a elektrickým pohonem 2 Elektrická zapojení s nízkým napětím Fotočlánky a bezpečnostní lišta 3 kontakt pro fotočlánky a bezpečnostní lišty výstup 24 V (max. zatížení: 2 páry fotočlánků, 1 přijímač) DIP SWITCH 1 ON: Fotočlánek zastaví bránu při otevírání Při zavírání reversuje. OFF: Fotočlánek nezastaví bránu při otevírání Při zavírání reversuje. Klíčový spínač 4 STOP Koncový spínač M1 M1 M2 M2 3

4 - pro posuvné brány Rádioprijímač 1. Otevře/zavře (normální) 2. Změna směru chodu při každém impulsu 3. Krok-krok 5 rádio kontakt DIP-SWITCH 2 a 5 (NESMÍ být nikdy současně ON!) ON: Nezmění směr chodu během otevírání OFF: Změní směr chodu při každém impulsu ON: Krok-krok se STOP mezi kroky spínač PULLIN3 Signalizační LED dioda ( STOP ) Kontrolní signálka 24 V/3 W Večerní osvětlení Elektrický zámek Signálka svítí = Brána je otevřená Signálka nesvítí = Brána je zavřená Bliká s frekvencí 0,5 s (rychle) = probíhá zavírání Bliká s frekvencí 1 s (normálně) = probíhá otevírání Bliká s frekvencí 2 s (pomalu) = byl dán povel STOP Připojte jedno relé 12 Vac (trimer T4 od 2 do 255 s) aby mohla být zprovozněna jedna žárovka 230 V Nastavte trimer T4 na minimum. Elektrický zámek bude aktivovaný po dobu 2 s 6 3 Silová elektrická zapojení Jednofázový a třífázový pohon 7 délka prac. cyklu / (5-128 s) délka pauzy / (5-128 s) kondenzátor kondenzátor Výstražné světlo Napájení V max. 25 W DIP-SWITCH 4 a 7: ON: Blikaní před uvedením do chodu OFF: Bez blikaní před uvedením do chodu ON: Výstražný maják je vypnutý během pauzy při autom. provozu OFF: Výstražný maják bliká během pauzy při automatickém provozu jednofázové napájení 230 V/50 Hz třífázové napájení 400 V/50 Hz 4 Funkce Automatický/poloautomatický provoz Automatický cyklus: na základě impulsu pro otevření se brána otevře, zastaví se na dobu pauzy nastavené trimrem T2, po jejím uplynutí se brána automaticky zavře. DIP-SWITCH 3 ON: Brána se automaticky zavře OFF: Brána se automaticky nezavře 8 délka pauzy (5-128 s) Poloautomatický cyklus: na základě impulsu pro otevření se brána otevře a pak se zastaví v otevřeném stavu. Aby došlo k uzavření brány, je nutné vydat impuls pro zavření. 4

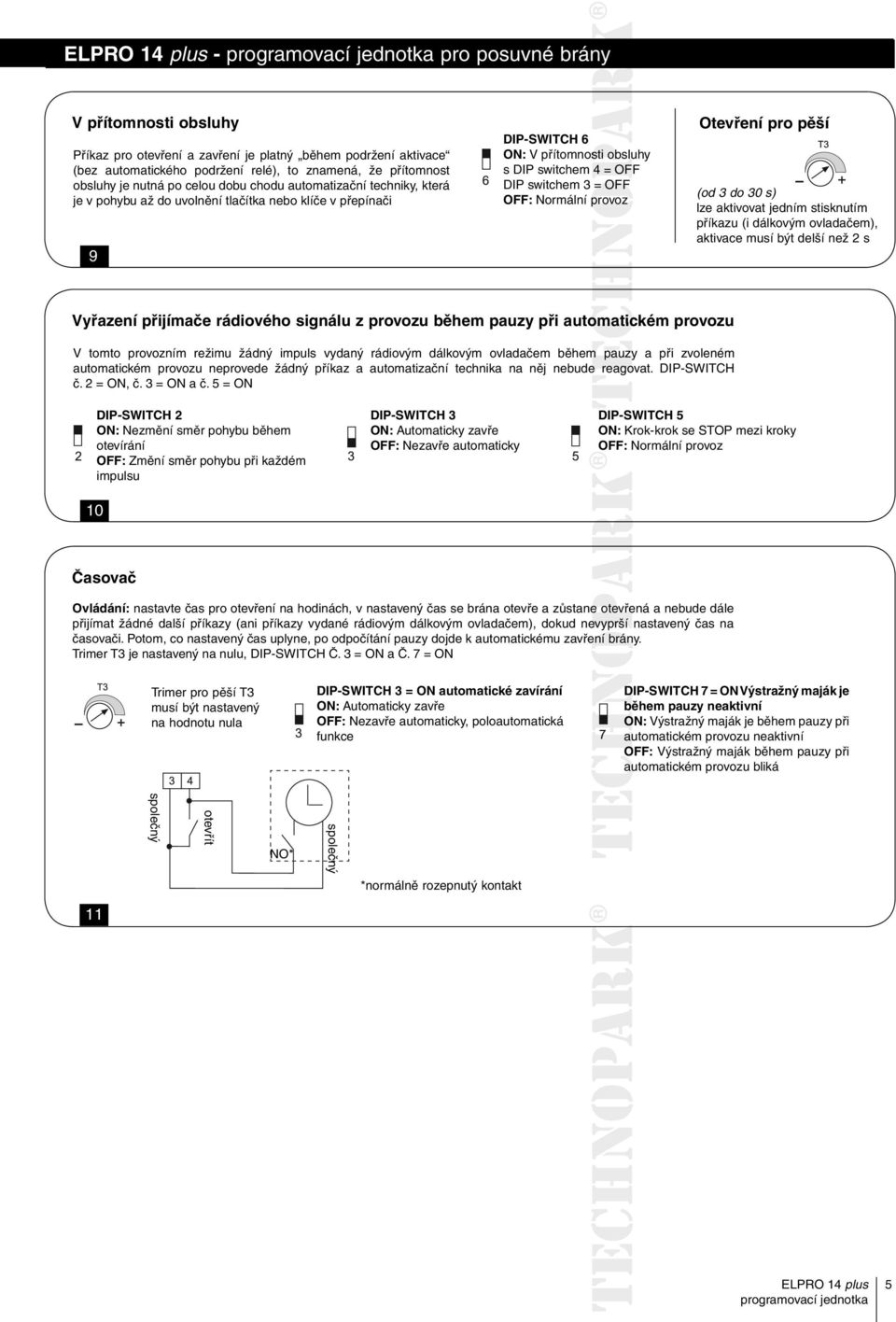

5 - pro posuvné brány V přítomnosti obsluhy Příkaz pro otevření a zavření je platný během podržení aktivace (bez automatického podržení relé), to znamená, že přítomnost obsluhy je nutná po celou dobu chodu automatizační techniky, která je v pohybu až do uvolnění tlačítka nebo klíče v přepínači 9 DIP-SWITCH 6 ON: V přítomnosti obsluhy s DIP switchem 4 = OFF DIP switchem 3 = OFF Otevření pro pěší (od 3 do 30 s) lze aktivovat jedním stisknutím příkazu (i dálkovým ovladačem), aktivace musí být delší než 2 s Vyřazení přijímače rádiového signálu z provozu během pauzy při automatickém provozu V tomto provozním režimu žádný impuls vydaný rádiovým dálkovým ovladačem během pauzy a při zvoleném automatickém provozu neprovede žádný příkaz a automatizační technika na něj nebude e reagovat. DIP-SWITCH č. 2 = ON, č. 3 = ON a č. 5 = ON DIP-SWITCH 2 ON: Nezmění směr pohybu během otevírání OFF: Změní směr pohybu při každém impulsu 10 DIP-SWITCH 3 ON: Automaticky zavře OFF: Nezavře automaticky DIP-SWITCH 5 ON: Krok-krok se STOP mezi kroky Časovač Ovládání: nastavte čas pro otevření na hodinách, v nastavený čas se brána otevře a zůstane otevřená a nebude dále přijímat žádné další příkazy (ani příkazy vydané rádiovým dálkovým ovladačem), dokud nevyprší nastavený čas na časovači. Potom, co nastavený čas uplyne, po odpočítání pauzy dojde k automatickému zavření brány. Trimer T3 je nastavený na nulu, DIP-SWITCH Č. 3 = ON a Č. 7 = ON Trimer pro pěší T3 musí být nastavený na hodnotu nula DIP-SWITCH 3 = ON automatické zavírání ON: Automaticky zavře OFF: Nezavře automaticky, poloautomatická funkce DIP-SWITCH 7 = ON Výstražný maják je během pauzy neaktivní ON: Výstražný maják je během pauzy při automatickém provozu neaktivní OFF: Výstražný maják během pauzy při automatickém provozu bliká NO* *normálně rozepnutý kontakt 11 5
