1 Honeywell OBSAH Technické parametry PW Katalogový list PW60. 4 PW17 PW60

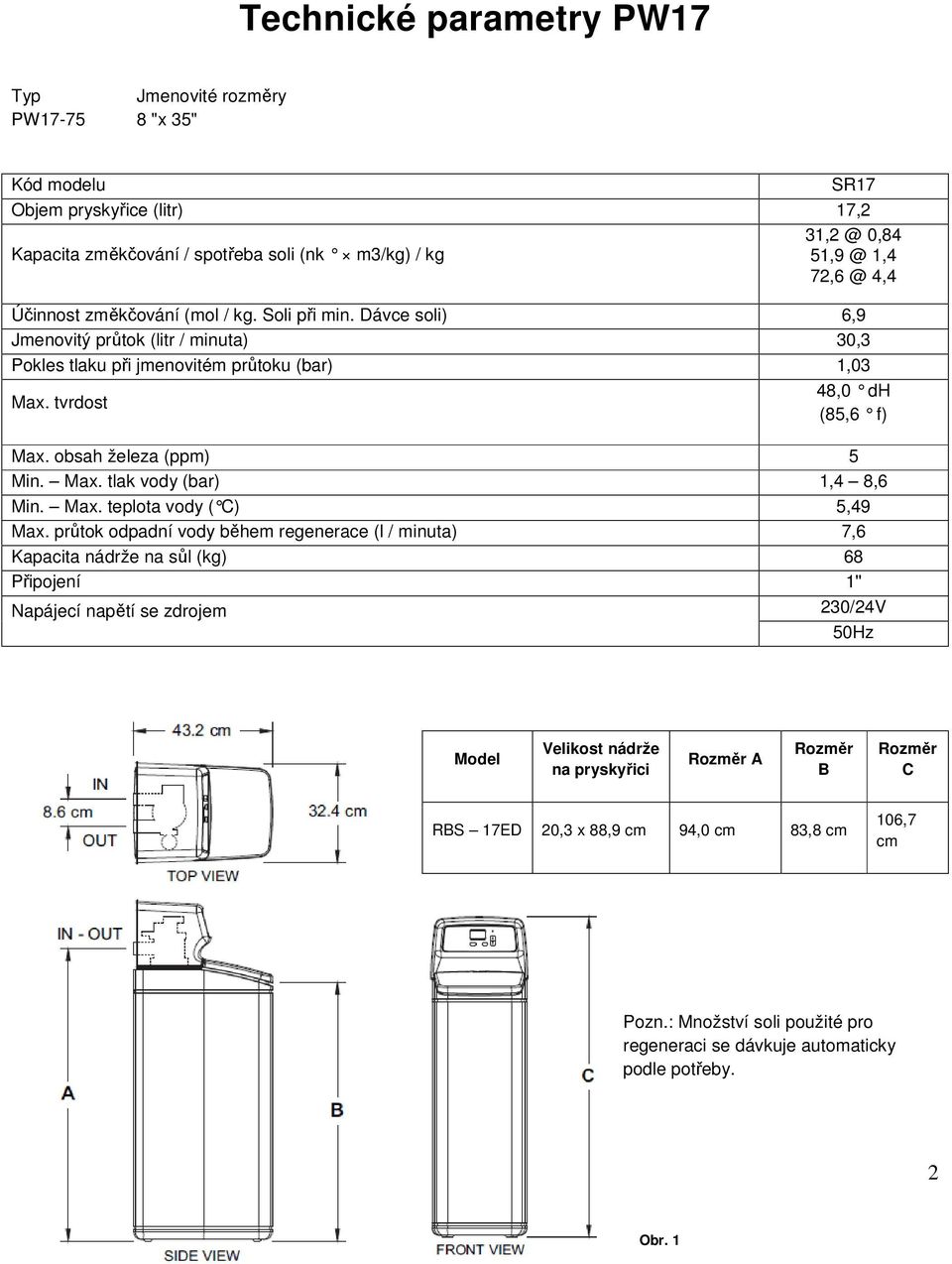

2 Technické parametry PW17 Typ Jmenovité rozměry PW "x 35" Kód modelu SR17 Objem pryskyřice (litr) 17,2 0,84 Kapacita změkčování / spotřeba soli (nk m3/kg) / kg 1,4 4,4 Účinnost změkčování (mol / kg. Soli při min. Dávce soli) 6,9 Jmenovitý průtok (litr / minuta) 30,3 Pokles tlaku při jmenovitém průtoku (bar) 1,03 Max. tvrdost 48,0 dh (85,6 f) Max. obsah železa (ppm) 5 Min. Max. tlak vody (bar) 1,4 8,6 Min. Max. teplota vody ( C) 5,49 Max. průtok odpadní vody během regenerace (l / minuta) 7,6 Kapacita nádrže na sůl (kg) 68 Připojení 1'' Napájecí napětí se zdrojem 230/24V 50Hz Model Velikost nádrže na pryskyřici Rozměr A Rozměr B Rozměr C RBS 17ED 20,3 x 88,9 cm 94,0 cm 83,8 cm 106,7 cm Pozn.: Množství soli použité pro regeneraci se dávkuje automaticky podle potřeby. 2 Obr. 1

3 tlaku atd.). Před instalací Výběr vhodného místa instalace Prosím, při výběru místa instalace, zohledněte následující body. Nevystavujte úpravnu vody mrazu. Nezměkčujte vodu s teplotou nad 49 C. Poškození zapříčiněné mrazem nebo příliš vysokou teplotou znamená ztrátu záruky! Aby se upravila vstupní voda používaná v domácnosti, nainstalujte úpravnu vody na vstupní potrubí za vodoměr a před všechny přípojky a odběrná místa. Výjimkou jsou odběrná místa, kde se nevyžaduje použití změkčené vody. Např. kohoutky mimo dům, zahradní kohoutek apod. Používáním nezměkčené (neupravené) vody mimo dům se může předejít plýtvání změkčené vody a soli. Je třeba zajistit odvod odpadní vody, která vznikne během regenerace. V blízkosti úpravny vody musí být podlahový odtok, odpadní potrubí, výlevka apod. Na správné připojení odtokového potrubí se podívejte do kapitoly "Vzduchová mezera" a "Připojení vypouštěcího ventilu". Zařízení funguje pouze na napětí 24 V. Přibalený adaptér je třeba připojit k síťovému napětí 230V/50 Hz. Pro připojení použijte uzemněnou zásuvku, chráněnou pojistkou nebo jističem ve vzdálenosti max. 2 m od úpravny vody. Přístroj neinstalujte na přímé slunce, protože to může zapříčinit změnu tvaru nebo může jiným způsobem poškodit plastové části přístroje. 4 cm vzduchová mezera Odtok v podlaze Odpadová hadice Svislé odpadové potrubí Odpadová hadice 4 cm vzduchová mezera Výlevka Předpisy Při následujících krocích je nutné dodržet národní a místní předpisy! Obr. 2 Vzduchová mezera Při instalaci je třeba zajistit odvod odpadní vody, která vznikne během regenerace. (viz obr. 2.) Preferovaným řešením je použití podlahového odtoku. Dalšími možnostmi jsou svislé odpadní potrubí nebo výlevka, případně jiné ekvivalentní řešení. Připevněte hadici z vypouštěcího ventilu nad odtok odpadní vody. Dbejte na přítomnost 4 cm vzduchové mezery. Tato mezera zabraňuje zpětnému toku vody z odpadu do úpravny vody. Konec hadice nevkládejte přímo do odtoku. Zařízení na změkčování vody je třeba ve vodovodní síti zapojit vždy tak, aby bylo umístěno před zařízením na ohřev vody, za všemi ostatními zařízeními na úpravu vody (filtr, redukční ventil SPRÁVNÝ POSTUP INSTALACE ÚPRAVNY VODY Studená voda Vodovodní přípojka Městská vodní přípojka Teplá voda Volitelný filtr Tlaková nádoba Bojler Úpravna vody Čerpadlo Studniční přípojka 2 Obr. 3

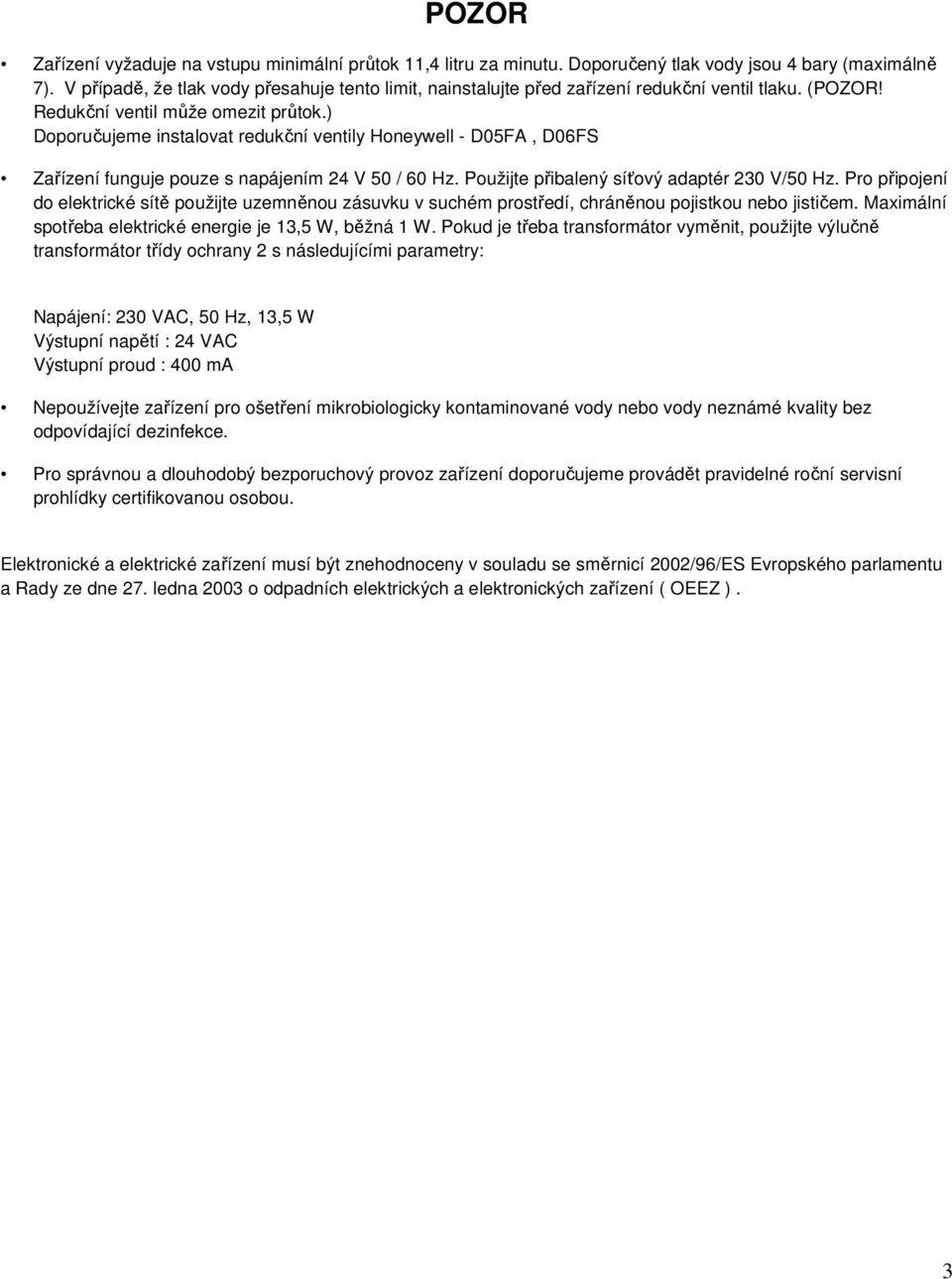

4 POZOR Zařízení vyžaduje na vstupu minimální průtok 11,4 litru za minutu. Doporučený tlak vody jsou 4 bary (maximálně 7). V případě, že tlak vody přesahuje tento limit, nainstalujte před zařízení redukční ventil tlaku. (POZOR! Redukční ventil může omezit průtok.) Doporučujeme instalovat redukční ventily Honeywell - D05FA, D06FS Zařízení funguje pouze s napájením 24 V 50 / 60 Hz. Použijte přibalený síťový adaptér 230 V/50 Hz. Pro připojení do elektrické sítě použijte uzemněnou zásuvku v suchém prostředí, chráněnou pojistkou nebo jističem. Maximální spotřeba elektrické energie je 13,5 W, běžná 1 W. Pokud je třeba transformátor vyměnit, použijte výlučně transformátor třídy ochrany 2 s následujícími parametry: Napájení: 230 VAC, 50 Hz, 13,5 W Výstupní napětí : 24 VAC Výstupní proud : 400 ma Nepoužívejte zařízení pro ošetření mikrobiologicky kontaminované vody nebo vody neznámé kvality bez odpovídající dezinfekce. Pro správnou a dlouhodobý bezporuchový provoz zařízení doporučujeme provádět pravidelné roční servisní prohlídky certifikovanou osobou. Elektronické a elektrické zařízení musí být znehodnoceny v souladu se směrnicí 2002/96/ES Evropského parlamentu a Rady ze dne 27. ledna 2003 o odpadních elektrických a elektronických zařízení ( OEEZ ). 3

5 Honeywell KaltecCool PW60-A/B Konstrukce KaltecCool PW60 se skládá z: Moderního a prostorově úsporného krytu Průtokem řízené elektronické regenerační automatiky s ovladačem pro daný čas Řídícího panelu a indikátoru stavu Řídící ventilový element Baňka s monodispersním iontovým výměnným kaučukem Externího transformátoru (přístroj je poháněn bezpečným nízkým napětím 24V) Dvě okované hadice s koncovkou na DA74C Materiály Skříňka z kvalitního plastu Všechny součásti vystavené tlaku jsou z plastu vyztuženého skelným vlákny Všechny komponenty v kontaktu se slaným roztokem z norylu Použití ÚPRAVNA VODY Úpravna vody KaltecCool PW60 spolehlivě zabraňuje tvorbě vodního kamene a navíc zvyšuje poměr zdraví prospěšného hořčíku ve vodě a tak zlepšuje úroveň bydlení. Ochranu proti korozi zajišťují stabilní ochranné vrstvy uvnitř trubek. Tvrdost vody zůstává nezměněna a nežádoucí zvýšený obsah draslíku a sodíku jsou věcí minulosti. Zařízení KaltecCool PW60 lze použít bez omezení na udržování v celém rozsahu tvrdosti vody. Ve volně nastavitelném režimu ozdravení (sanace) lze odstranit staré usazeniny bez nebezpečí následující koroze. Dokonce ani pokovené trubky nevyžadují fosfátový dávkovač. Regenerace je dosažena šetrným a úsporným přístupem, což výrazně pomáhá k ochraně životního prostředí. Hlavní rysy Vynikající účinnost proti usazování vodního kamene Jednoduchý provoz Poslední generace úpraven vody: využitelné na přívodu studené vody do bojleru nebo na rozvod pitné vody v domácnosti Zlepšení kvality života díky vyššímu obsahu zdraví prospěšnému hořčíku ve vodě Nedojde ke zvýšení koncentrace sodíku a draslíku Konstantní tvrdost vody Rozsah použití Teplota vody 5-30 C Okolní teplota 2-40 C Provozní tlak Technické parametry 2-6 bar Nominální tlak PN 10 Průtok při p = 0,8 bar 2,8 m 3 /h Napětí zdroje (ext. transformátor) Bezpečné nízké napětí 230 V / 50 Hz 24 V KATALOGOVÝ LIST Spotřeba energie 2 W (během úpravy) Bezpečnostní třída IP 22 Velikost připojení 1" AG Vývod do vypouštění 1/2" 4

6 Popis funkce Honeywell Úpravna vody KaltecCool PW60 nabízí zcela nový koncept úpravy vody. Na rozdíl od jiných zařízení používá zcela nový koncept proti vodnímu kameni a korozi. Neodstraňuje látky, které způsobují tvrdost vody, ale nahrazuje sodík, který přispívá k tvorbě vodního kamene, neškodným hořčíkem a tvrdost vody se tedy nemění. Jednou z hlavních výhod úpravny vody KaltecCool je možnost řízení koncentrace hořčíku v pitné vodě, který je zdraví velice prospěšný..jelikož většina lidí přijímá méně hořčíku, než je doporučeno, je zvýšením koncentrace hořčíku v pitné vodě pozitivním vedlejším efektem. KaltecCool lze jednoduše nastavit na požadovaný provozní režim bez nutnosti měření a přednastavování. KaltecCool funguje na bázi dobře ověřené metody výměny iontů. KaltecCool nabízí nejmodernější vybavení pro bezpečný, hygienický a bezproblémový provoz ve všech režimech. Provedení Provedení PW60-A PW60-B Připojení 1" AG 1" AG Hmotnost (kg) Rozměry (mm) prázdné s náplní H B T cca 12 cca cca 18 cca Objem výměníku iontů 4 l 10 l Dávka pracovního materiálu cca 25 kg cca 25 kg Výměnnná kapacita mezi regeneracemi Provozní kapacita 2 mol (11 m 3 dh) 4 mol (22 m 3 dh) 4 mol (22 m 3 dh) 8 mol (44 m 3 dh) Doba regenerace 45 min 75 min Spotřeba vody cca 26 l cca 44 l PW60-A = Pro rodinný dům PW60-B = Pro rodinné domy se dvěma až třemi byty Příslušenství D06F DA74C Redukční ventil max. vstupní tlak 16 bar, s mosaznou jímku filtru 25 bar, výstupní tlak 1,5 6,0 bar. A = S čirou fjímkou filtru až do 40 C / 16 bar B = S mosaznou jímkou filtru až do70 C / 25 bar Rotační díl V nabídce ve 3/4", 1" a 11/4" AS60-Y Y-adaptér Y-adaptér na připojení k již existujícímu DA74C připojovacímu dílu filtru Honeywell FK74C Kombinace filtru Kombinace jemného filtru se zpětným proplachem a redukčního ventilu. R295 Potrubní oddělovač Slouží k ochraně soustav s pitnou vodou proti zpětnému tlaku, zpětnému průtoku a odpojení. Ochrana proti tekutinám až do kategorie 3 podle DIN EN1717. BA295 Potrubní oddělovač Slouží k ochraně soustavy s pitnou vodou proti zpětnému tlaku a zpětnému průtoku. Ochrana proti tekutinám až do kategorie 4 podle DIN EN1717. VC51-A Doplňovací balení (není na obrázku) Hořčík pro KaltecCool PW60A/B (2 tašky po 25 kg), není součástí balení WS60-A Montážní sada 5

7 Honeywell Příklad použití Montážní pokyny Aby jste ochránili zařízení proti částečkám nečistot, je třeba před úpravnu vody PW60 připojit jemný filtr (doporučeno Honeywell FK74C) V případě vysokého vstupního tlaku vody musí být připojen regulátor tlaku (>6 bar) Odpad musí být nejvýše 5 metrů daleko a 2 metry vysoko. Vypouštěcí hadice nesmí být žádným způsobem překroucená či zauzlovaná, jinak může dojít k přeplnění zařízení. Při použití DA74C je možné připojení do vertikálního nebo horizontálního potrubí Vodní síť nesmí být vystavena mrazu nebo nadměrnému horku Zařízení je vybaveno ochranným ventilem, tudíž nesmí být zapojeno mezi ohřívač vody a bezpečnostní uvolňovač tlaku Po montáži by měla být na zařízení nastavena odpovídající tvrdost vody a spuštěna regenerace. Zařízení musí být zabezpečeno dle ČSN EN 1717 Typické použití Zařízení KaltecCool se používá ke zlepšení kvality života a k ochraně potrubí proti korozi a vodnímu kameni. KaltecCool lze nainstalovat: V rodinných domech s jedním až třemi byty Za vodoměr a filtr, nebo v přívodu ke kotli Na sanaci potrubí ve starých budovách Honeywell Honeywell s.r.o. Environmental Controls V Parku 2326/ Praha 4, Česká Republika Tel: Fax: Kancelář Morava: Jiřího z Poděbrad 29, Šumperk Tel./fax:
