ZÁKLADNÍ ROZDĚLENÍ. Nabízíme následující typy hřeblových dopravníků:

Transkript

1 ZÁKLADNÍ ROZDĚLENÍ Nabízíme následující typy hřeblových dopravníků: Dopravníky stěnové: Tyto jsou určeny pro práci v porubech hlubinných dolů. Délky dopravníků jsou od 60m do 300m s max. instalovaným výkonem 4x 400kW. Výšky E-profilů pro tyto dopravníky 225, 260, 285 mm. Šířka dopravníků od 600 do 1000 mm. Použité závalové vedení pro pojezd kombajnu eicotrack. Pro jednotlivé typy posuvných výztuží a kombajnů je dopravníky možno použít v základním provedení nebo přizpůsobit. Pro dopravníky jsou použity planetové převodovky a dvourychlostní vodou chlazené motory. K dopravníkům doporučujeme použít jedno z vyráběných typů kotvení. Typy dopravníků: F 285 st, DSS 260 st, DSS 225 st. Dopravníky sběrné: Tyto dopravníky jsou určeny jak pro použití pro odtěžení uhlí po úvodní třídě v porubu hlubinného dolu (tj. následují v trase toku materiálu za stěnovým dopravníkem). Výkon max. 2x 250kW. Výška E-profilů 200, 225, 260, 285 mm. Šířka dopravníků od 600 do 1100 mm. Délka dopravníků do 150m. Pro dopravníky jsou potřebné planetové převodovky. Typy dopravníků: F 285, DSS 260, DSS 227, DSS 200. Dopravníky je možno vybavit přesouvacím zařízením a do tratě dopravníku doplnit drtič uhlí. Dopravníky pomocné: Tyto dopravníky jsou určeny pro práci v čelbách pro odležení od razících kombajnů, nakladačů. Zároveň je možno je použít při pomocných pracích. Dopravníky se používají do výkonu 2x 100kW. Výška E-profilů 155, 200. Šířka dopravníků od 400 do 600 mm. Délka dopravníku do 150m. Dopravníky mohou být zavěšeny na závěsné drážce či doplněny přesouvacím zařízením. Typy dopravníků: DSS 155/500, DSS 155/400, DSS 200. Přídavná zařízení: Přesouvací zařízení sběrných dopravníků SAK, SAB Drtiče DUK

2 Profily užívané v námi vyráběných hřeblových dopravnících Profil 285 A Profil DSS 260 B Profil DSS 260 A Profil DS 227 Profil DS 190 A Profil DS 155

3 PÁSOVÝ DOPRAVNÍK 5LLT P Důlní pásový dopravník 5LLT P je určen k přímočaré dopravě uhlí a rubaniny v důlních vodorovných a úklonných dílech s úklonem do ±15 v prostředích s možností výskytu metanu a uhelného prachu. Poháněcí stanice může být vybavena různým počtem poháněcích jednotek podle délky dopravníku, úklonu tratě a dopravovaného množství. Součástí dopravníku je vícevrstvý zásobník pásu, který umožňuje prodlužovat a zkracovat potah pásového dopravníku v požadovaných délkách. Pro napínání dopravního pásu a přesouvání napínacího vozíku slouží vrátek, který automaticky zabezpečuje optimální tah pásového potahu, jak při rozjezdu, tak i v provozním režimu dopravníku. Dopravník je vybaven zařízením pro jednosměrnou dopravu mužstva na horní větvi pásu. Schéma: Technické parametry: Délka dopravníku Šířka pásu Dopravní výkon Dopravní rychlost Instalovaný výkon Napětí Průměr hnacího bubnu 1750 m 1600 mm 3000 t/hod 3,15 m/s 5x500 kw 660/1140 V 1024 mm

4 HŘEBLOVÝ STĚNOVÝ DOPRAVNÍK F285 Hřeblový stěnový dopravník F285 je určen pro dobývání uhelných slojí se středně těžkými a těžkými podmínkami. Dopravník má max. výkon 1800 t/hod. při výkonu ne více než 4x 315kW. Kluzná deska a E-profil jsou vyrobeny ze speciálních materiálů tak, aby životnost dopravníku byla 3 mil. tun přepravovaného uhlí. Dopravník má uzavřenou spodní větev a každý 5 žlab je inspekční. Dopravník je vybaven závalovým vedením typu eicotrack. Ostatní parametry dopravníku jsou vedeny v následující tabulce: Typ F st F st F st Šířka žlabů vnitřní 689 mm 789 mm 889 mm Výška E-profilu Dopravní délka 285 mm max. 250m Max. výkon dopravníku 1200 t/hod 1500 t/hod 1800 t/hod Rychlost těžební 0,96 Rychlost rozjezdová 0,32 Převodovka typ Spojka typ PKPL-15 / PSPL-15 PKPL-25 / PSPL-25 PKPL-25 / PSPL-25 PKPL-35 / PSPL-35 Pružná dvojitá PKPL-35 / PSPL-35 Motor vodou chlazený typ/výkon 65/200kW 85/250kW 105/315kW Délka žlabu Síla střední desky Síla spodní desky 1500 mm 40m 25m Materiál kluznice HARDOX 400 Použitý řetěz 2 x 30 x 108 Parson 2 x 34 x 126 Parson Možnost bočního výsypu Ano Pro úklon bez kotvení ± 15 Pro úklon s kotvením ± 25 Použité kotvení horní Použité kotvení spodní KH 285 P1 KS 285 P2

5

6

7 HŘEBLOVÝ STĚNOVÝ DOPRAVNÍK DSS 260 Hřeblový stěnový dopravník DSS 260 je určen pro dobývání středně mocných slojí. Dopravník má max. výkon 1400 t/hod. při max. výkonu 4x 250kW. Kluzná deska a E- profil jsou vyrobeny ze speciálních materiálů, tak aby životnost dopravníku byla min. 2 mil. tun přepravovaného uhlí. Dopravník má uzavřenou spodní větev a každý 5 žlab je inspekční. Dopravník je vybaven závalovým vedením typu eicotrack. Ostatní parametry dopravníku jsou vedeny v následující tabulce: VARIANTA DSS 260 SR var pl DSS 260 SR var pl DSS 260 SR var pl DSS 260 SR var pl - zes Šířka žlabu 754 mm 846 mm Výška E-profilu 260 mm Délka dopravníku max. 200 m max. 250 m Max. výkon dopravníku 1200 t/hod 1200 t/hod 1400 t/hod 1400 t/hod Použitý pohon max. výkon 4x 160kW nebo 3x 200kW 4x 250kW Použité převodovky planetové převodovky řady 15 nebo 25 např. typ PKPL 15, PSPL 15, PKPL 25, PSPL 25 PKPL 25, PSPL 25 Spojka typ pružná dvojitá SPOK Motor vodou chlazený 160 nebo 200kW max. 250kW Dopravní rychlost dle převodovek a motorů od 0,35 do 1,4 m/s Počet zubů tažného bubnu Možnost bočního výsypu Ano Použitý řetěz 26x92 30x108 Rozteč řetězů 120 mm 140 mm Kluznice tloušťka 30 až 34 mm Délka žlabů 1500 mm Síla uzavření spodní větve tl. 20 mm Spojení žlabů spojovací činka 150 t, 300 t

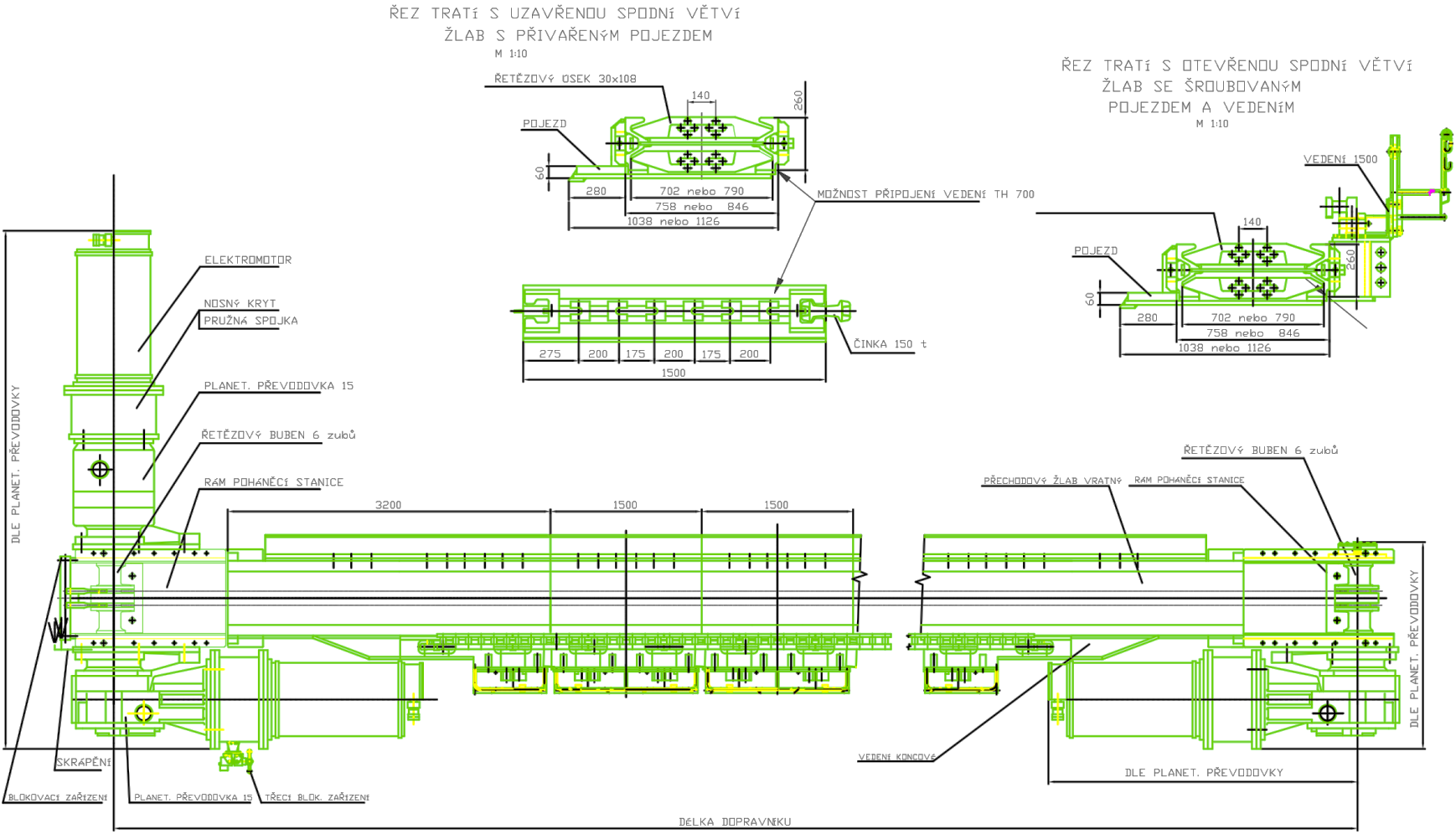

8 HŘEBLOVÝ STĚNOVÝ DOPRAVNÍK DSS 260

9 DSS 260 PROVEDENÍ SBĚRNÝ DOPRAVNÍK PRO ŠÍŘE TRATĚ 700, 800 NEBO 1000 mm

10 HŘEBLOVÝ DOPRAVNÍK DSS 227 ST Hřeblový stěnový dopravník DSS 227 je určen pro dobývání uhelných slojí se středně těžkými a těžkými podmínkami. Dopravník má max. výkon 1050 t/hod. při výkonu ne více než 4x 315kW. Kluzná deska a E-profil jsou vyrobeny ze speciálních materiálů tak, aby životnost dopravníku byla 3 mil. tun přepravovaného uhlí. Dopravník má uzavřenou spodní větev a každý 5 žlab je inspekční. Ostatní parametry dopravníku jsou vedeny v následující tabulce: TYP DSS DSS Šířka 732mm 832mm Výška E-profilu Dopravní délka 227 mm max. 250m Max. dopravované množství 950 t/hod 1150 t/hod Rychlost těžební Převodovka typ Spojka typ PKPL-15 / PSPL-15 0,8-1,12 m/s Pružná dvojitá PKPL-15 / PSPL-15 PKPL-25 / PSPL-25 Max. výkon motoru 3x 200kW 3x 250kW Motor typ/výkon vodou chlazený Síla střední desky 80/160kW, 65/200kW 30m 80/160kW, 65/200kW, 85/200kW Síla spodní desky 20m Materiál kluznice HARDOX 450 Dopravní řetěz 2 x 30 x 108 Rozteč řetězů 130mm Pro úklon bez kotvení ± 15 Pro úklon s kotvením ± 25

11 HŘEBLOVÝ DOPRAVNÍK DSS 227 ST

12 HŘEBLOVÝ SBĚRNÝ DOPRAVNÍK F 285 SB Hřeblový dopravník F 285 Sb je určen jako sběrný dopravník za vysoce kapacitními stěnovými dopravníky. Výkon dopravníku může být až 2x 250kW. Doporučená max. délka je 200m. Dopravník může být položen přímo na počvu nebo částečně zavěšen na závěsné drážce pomocí zavěšení typu ZF285. Do trati dopravníku je možno doplnit drtič. Zavěšený dopravník vč. drtiče je možno přesouvat pomocí hydraulického zařízení SAK 1 (řetězové) nebo bezřetězového zařízení SAB 1. Případně vrátkem nebo speciálním hydraulickým přesouvacím zařízením, které se montuje na vlastní trať dopravníku. Na přání zákazníka je možno dodat i spojení s pásovým dopravníkem. Ostatní parametry dopravníku jsou vedeny v následující tabulce: Varianta F sb F sb F sb F sb Dopravované množství Pohon max. výkon 2x 160kW 2x 200kW 2x 250kW 2x 250kW Doporučený výkon 2x 100kW 2x 160kW 2x 200kW 2x 250kW Použité převodovky PKPL 15 PKPL 15 PKPL 25 PKPL 25 Spojka Pružná dvojitá 100kW Použitý motor 80/160kW 65/200kW 85/250kW vzduchem chlazený Rychlost řetězového pásu 0,32/0,96 až 0,4/1,2 Použitý řetěz 2 x 30 x x 30 x x 34 x x 34 x 126 Rozteč řetězů 130 mm 130 mm 145 mm 145 mm Šířka žlabu 689 mm 789 mm 889 mm 989 mm Výška E profilu 285 mm Kluznice tloušťka 40 mm Délka žlabů 1500 mm Spojení žlabů Max. tah ve spoj. elementu Vratná stanice činka 2x 3000 kn 3000 kn alternativně s napínáním nebo bez napínání Typ zavěšení na závěsnou drážku ZF ZF ZF ZF Výška bočního vedení 600 mm 700 mm 800 mm 800 mm Uzavření spodní větve Na zavěšení části (demontovatelné) Teleskopický napínací žlab Ano na přání zákazníka Zavěšení pohonu Ano Přesouvání Přesouvací zařízení typu SAK, vrátek, přesuvná stolice typu PZ

13 HŘEBLOVÝ SBĚRNÝ DOPRAVNÍK DSS 260 SB Hřeblový dopravník DSS 260 Sb je určen jako sběrný dopravník za vysoce kapacitními stěnovými dopravníky. Výkon dopravníku může být až 2x 250kW. Doporučená max. délka je 200m. Dopravník může být položen přímo na počvu nebo částečně zavěšen na závěsné drážce pomocí zavěšení typu ZDSS260. Do trati dopravníku je možno doplnit drtič. Zavěšený dopravník vč. drtiče je možno přesouvat pomocí hydraulického zařízení SAK 1 (řetězové) nebo bezřetězového zařízení SAB 1. Případně vrátkem nebo speciálním hydraulickým přesouvacím zařízením, které se montuje na vlastní trať dopravníku. Na přání zákazníka je možno dodat i spojení s pásovým dopravníkem. Ostatní parametry dopravníku jsou vedeny v následující tabulce: VARIANTA Dopravované množství DSS 260 SR var sb DSS 260 SR var sb DSS 260 SR var sb DSS 260 SR var sb Pohon max. výkon 2x 160kW 2x 200kW 2x 250kW Doporučený výkon 2x 100kW až 2x 160kW 2x 160kW 2x 200kW Použité převodovky PKO 100 s PCE 100 H (C) nebo planetové převodovky řady 15 např. PKPL 15 PKPL 25 Spojka Pružná dvojitá Použitý motor Rychlost řetězového pásu dskg315s4, dskg315m4a, dskg315m4b dle převodovek a motorů 0,35 až 1,4 m/s Počet zubů tažného bubnu Počet zubů vratného bubnu Použitý řetěz 26 x x x x 126 plochý Rozteč řetězů 120 mm 140 mm 140 mm 250 mm Šířka žlabu 754 mm 754 mm 846 mm 1000 mm Výška E profilu 260 mm až 280 mm Kluznice tloušťka 25 až 40 mm 30 až 40 mm Délka žlabů 1500 mm Spojení žlabů šroub 36x3 Spojovací činka 1500 kn Vratná stanice Alternativně s napínáním řetězu nebo bez napínaní řetězu Typ zavěšení na závěsnou ZDSS ZDSS ZDSS drážku Výška bočního vedení 600 mm 700 mm Uzavření spodní větve Teleskopický napínací žlab Zavěšení pohonu Přesouvání Na zavěšené části Ano na přání zákazníka Ano Přesouvací zařízení typu SAK, vrátek, přesuvná stolice typu PZ

14 DSS 260 PROVEDENÍ SBĚRNÝ DOPRAVNÍK PRO ŠÍŘE TRATĚ 700, 800 NEBO 1000 mm

15 HŘEBLOVÝ SBĚRNÝ DOPRAVNÍK DSS 227 SB Hřeblový dopravník DSS 227 Sb je určen jako sběrný dopravník za středně kapacitními stěnovými dopravníky. Výkon dopravníku může být až 2x 160kW. Doporučená max. délka je 150m. Dopravník může být položen přímo na počvu nebo částečně zavěšen na závěsné drážce pomocí zavěšení typu ZDSS227. Do trati dopravníku je možno doplnit drtič. Zavěšený dopravník vč. drtiče je možno přesouvat pomocí hydraulického zařízení SAK 1 (řetězové) nebo bezřetězového zařízení SAB 1. Případně vrátkem nebo speciálním hydraulickým přesouvacím zařízením, které se montuje na vlastní trať dopravníku. Na přání zákazníka je možno dodat i spojení s pásovým dopravníkem. Ostatní parametry dopravníku jsou vedeny v následující tabulce: Varianta DSS sb DSS sb Dopravované množství Pohon max.výkon 2x 160kW 2x 160kW Doporučený výkon 1x 160kW 1x 160kW Použité převodovky PKPL 15 PKPL 15 Spojka Použitý motor Pružná dvojitá 160kW Rychlost řetězového pásu 0,96 0,96 Použitý řetěz 2 x 30 x x 30 x 108 Rozteč řetězů 130 mm 130 mm Šířka žlabu 732 mm 832 mm Výška E profilu 227 mm Kluznice tloušťka 30 mm 30 mm Délka žlabů 1500 mm Spojení žlabů Max. tah ve spoj. Elementu Vratná stanice Oko 1500 N bez napínání Typ zavěšení na závěsnou drážku ZDSS ZDSS Výška bočního vedení Uzavření spodní větve Teleskopický napínací žlab Zavěšení pohonu Přesouvání 600 mm Na zavěšení části (demontovatelné) Ano na přání zákazníka Ano Přesouvací zařízení typu SAK, vrátek, přesuvná stolice typu PZ

16

17 HŘEBLOVÝ SBĚRNÝ DOPRAVNÍK SB Hřeblový dopravník DSS 200 Sb je určen jako sběrný dopravník za středně kapacitními stěnovými dopravníky. Výkon dopravníku může být až 2x 100kW. Doporučená max. délka je 150m. Dopravník může být položen přímo na počvu nebo částečně zavěšen na závěsné drážce pomocí zavěšení typu ZDSS200. Do trati dopravníku je možno doplnit drtič. Zavěšený dopravník vč. drtiče je možno přesouvat pomocí hydraulického zařízení SAK 1 (řetězové) nebo bezřetězového zařízení SAB 1. Případně vrátkem nebo speciálním hydraulickým přesouvacím zařízením, které se montuje na vlastní trať dopravníku. Na přání zákazníka je možno dodat i spojení s pásovým dopravníkem. Ostatní parametry dopravníku jsou vedeny v následující tabulce: VARIANTA DSS DSS Dopravované množství Pohon max.výkon 2x 55kW 2x 100kW Doporučený výkon 2x 55kW 2x 100kW Použité převodovky RCV 55 PKO 100 Spojka Pružná dvojitá Použitý motor 55kW 90kW Rychlost řetězového pásu 0,7 až 1,2 0,7 až 1,15 Počet zubů tažného bubnu 8 7 Počet zubů vratného bubnu 5 5 Použitý řetěz 3 x 18 x 64 2 x 22 x 86 Rozteč řetězů 600 mm 600 mm Šířka žlabu 600 mm 600 mm Výška E profilu Kluznice tloušťka Délka žlabů 200 mm 20 mm 1500 mm Spojení žlabů Vratná stanice Typ zavěšení na závěsnou drážku Výška bočního vedení Uzavření spodní větve Teleskopický napínací žlab Zavěšení pohonu Přesouvání Šroub M36x3 bez napínání ZDSS mm Na zavěšení části (demontovatelné) Ano na přání zákazníka Ano Přesouvací zařízení typu SAK, vrátek, přesuvná stolice typu PZ

18 DOPRAVNÍK HŘEBLOVÝ DSS 200-2X55 kw

19

20

21 HŘEBLOVÉ DOPRAVNÍKY POMOCNÉ Dopravníky jsou určeny k odtěžení za přibírkovými stroji, širokoprofilovými stroji, nakladači, razícími kombajny a jiné. Dopravníky mají lehkou konstrukci a tudíž i nízkou hmotnost žlabů. Tloušťka kluznice se pohybuje od 10mm do 20mm dle typu dopravníku a profilu. Kluznice dopravníku je z materiálu HARDOX. Materiál E profilu je litý nebo válcovaný. Dopravníky mohou být položeny na počvě nebo zavěšeny na závěsné drážce. Ostatní parametry dopravníku jsou vedeny v následující tabulce: TYP DOPRAVNÍKU DSS 155/400 DSS 155/500 DS 200/500 DS 200/600 Max. dopravní délka 70 m 100 m 150 m 150 m Dopravované množství 150 t/hod 280 t/hod 350 t/hod 450 t/hod Max. výkon pohonu 2x 30kW 2x 55kW 2x 90kW 2x 90kW Standardní výkon 2x 15kW 2x 37,5kW 2x 55kW 2x 55kW Rychlost 0,9 až 1,2 0,9 až 1,2 0,9 až 1,1 0,9 až 1,1 Použité převodovky PKO 10, PKO 30 PKO 30, RCV 55 RCV 55 PKO 100, RCV 55 Spojky Pružná jednoduchá Pružná dvojitá Motory dskg180l4 dskg250m4 dskg280m4 dskg280s4 Použitý řetěz 2 x 14 x 50 3 x 14 x 50 2x 18 x 64 3 x 18 x 64 Jakost řetězu Kvalita C Kvalita C Rozteč řetězu 330 mm 430 mm 430 mm 530 mm Šířka žlabů vnitřní 400 mm 500 mm 500 mm 600 mm Výška E profilu 155 litý, zušlechtěno 190 válcovaný Délka žlabů Tloušťka kluznice 10mm HARDOX 10 až 18mm HARDOX 1500 mm 20mm HARDOX 20mm HARDOX Spojení žlabů Šroub M16 Šroub M20 Šroub M24 Šroub M36 Výška bočního vedení

22 DSS 155/500

23

24 PŘESOUVACÍ ZAŘÍZENÍ SAK Přesouvací zařízení je určeno k přesouvání podstěnového zařízení zavěšeného na technologické drážce ZD, společně s drtičem a výsypnou stanicí stěnového dopravníku. Zařízení je tvořeno ze základního rámu, západky dvou hydraulických válců, hydraulického ovladače, řetězu pro přesouvání a kotvících hnízd pro hydraulické stojky. K zařízení se pro kotvení mohou použít standardní hydraulické stojky příslušné délky (nejsou součástí dodávky). Tyto mohou být na přání zákazníka dodány. Popis práce: Zařízení se ukotví pomocí hydraulických stojek. Následně se pomocí hydraulických válců potahuje zařízení připojení k hřeblovému dopravníku. Zpětnému chodu je zabráněno západkou. Technické parametry: TYP PŘESOUVACÍHO ZAŘÍZENÍ SAK 1 30 SAK 1 50 SAK 2 80 SAK Počet válců / průměr pístu 2 / Ø 80mm 2 / Ø 100mm 2 / Ø 125mm 2 / Ø 140mm Max. tlak (MPa) 32 MPa (320 barr) Zdvih válců 700 mm 600 mm Průměr řetězu 30 x x 126 Tažná síla 30 tun 50 tun 80 tun 100 tun Kapalina Emulzní kapalina 3-5%, hydraulický olej

25 SAK 1-30

26 Bezřetězové přesouvací zařízení SAB 1 Bezřetězové přesouvací zařízení typu SAB je určeno k přesouvání podstěnových (sběrných) dopravníků zavěšených na technologické drážce a celých spojení tvořených sběrným dopravníkem, drtičem a výsypnou stanicí stěnového dopravníku. Zařízení sestává ze základního rámu, západky, dvou hydraulických válců, hydraulického ovladače, táhel a kotvících hnízd. K zařízení mohou být na kotvení použity standardní hydraulické stojky příslušné výšky nebo speciální hydraulické stojky námi dodávané navíc. Popis práce: Zařízení se ukotví hydraulickými stojkami. Následně se pomocí hydraulických válců přesouvají táhla délky 1400mm. Zdvih hydraulických válců je 700mm. Po každém zdvihu se táhlo zajistí proti zpětnému posunutí západkou. Technické parametry: Typ přesouvacího zařízení SAB 1 30 SAB 1 50 SAB Počet válců / průměr pístu 2 / Ø 80mm 2 / Ø 100mm 2 / Ø 100mm Max. tlak (MPa) Zdvih válců Délka táhla 32 MPa (320 barr) 700 mm 1400 mm Tažná síla 30 tun 50 tun 100 tun Kapalina emulzní olej nebo hydraulický olej Počet táhel max. 30 ks max. 30 ks max. 30 ks

27 Drtič typ DUK Drtič DUK je určen pro drcení uhlí a kamene či jiných materiálů do pevnosti 130 MPa. Umisťuje se v důlní chodbě do tratě hřeblového dopravníku. Drtič lze dle jejich průchodnosti použít pro všechny typy námi dodávaných sběrných dopravníků. Technický popis: Drtič se skládá z několika základních dílů, které je možno přepravovat samostatně a vlastní drtič složit přímo v důlní chodbě. Drtič má horizontálně uloženy drtící buben, které pomocí excentrických vaček (kladiv) vykonává proti žlabu dopravníku drcení. Drtící kladiva jsou navařena otěruvzdornými materiály a žlab dopravníku je vyroben z otěruvzdorného plechu. K vyvození krouticího momentu slouží motor s převodovkou, ze které se otáčky pomocí řemenic přenášejí na setrvačník s prokluzovou spojkou, která slouží k ochraně proti přetížení. Technické parametry: Typ DUK 2 P1 DUK 2 P2 DUK 2 P3 DUK 2 P4 Výkon el.motoru 75 kw 75 kw 132 kw 160 kw Otáčky bubnu 520/min /min /min /min -1 Max. pevnost horniny 130 MPa Max. propustnost 600 m 3 /hod 1000 m 3 /hod 1500 m 3 /hod 2000 m 3 /hod Max. výška drcené horniny Max. šířka drcené horniny Výška Nastavitelné hodnoty Rozměry: 105, 135, 165, , 260, , 310, , 200, 240, 280, 320, výška 1255 mm 1360 mm 1900 mm 2000 mm - šířka 1840 mm 1710 mm 1830 mm 2200 mm - délka 3000 mm 4500 mm 4500 mm 4500 mm Typ dopravníku DSS 200, DSS 229 DSS 227, DSS 260 DSS 260, F285 DSS 260, F285
