QTREE-DUMXn Vícekanálový multiplexer pro připojení měřidel Mitutoyo na USB port PC Uživatelská příručka. Ř ízení jakosti podle norem ISO 9000 QTREE

Transkript

1 Ř ízení jakosti podle norem ISO 9000 QTREE QTREE-DUMXn Vícekanálový multiplexer pro připojení měřidel Mitutoyo na USB port počítače Uživatelská příručka Ing. Josef Třeštík - TREE 1/10

2 1 Provedení QTREE-DUMX8 Elektronika QTREE-DUMX8 je instalovaná do masivní skříňky z anodizovaného hliníku. Přední a zadní čelo s gravírovanými popisky je opatřeno plastovými obrubami, které plní funkci nožiček umožňujících stohování několika jednotek na sebe. Obr. 1. Pohled na přední stranu zařízení QTREE-DUMX8 Obr. 2. Pohled na zadní stranu zařízení QTREE-DUMX8 2 Instalace a konfigurování Zařízení QTREE-DUMXn je standardně dodáváno ve dvou provedeních: 1. QTREE-DUMX4 pro vstup ze čtyř měřidel 2. QTREE-DUMX8 pro vstup z osmi měřidel Sestavu zařízení QTREE-DUMXn tvoří následující komponenty: 1. Jednotka QTREE-DUMXn 2. USB kabel 3. CD s ovladačem 2.1 Systémové omezení Jednotka QTREE-DUMXn komunikuje s počítači, na kterých je provozován na všech verzích systému Windows počínaje verzí Windows 98 (98/NT/2000/XP). Jednotku QTREE-DUMXn není možné provozovat ve spojení s počítačem, na kterém je instalován operační systém Windows První připojení k počítači Jednotka se připojuje k počítači prostřednictvím USB kabelu, který je součástí dodávky. Připojení se provádí na libovolný USB port počítače. Připojení lze provést za provozu počítače. Při prvním připojení k počítači operační systém počítače zjistí, že pro jednotku není na počítači instalován příslušný softwarový ovladač a vyžádá obsluhu k založení instalačního média s ovladačem. Forma této žádosti se v jednotlivých operačních systémech mírně liší. Doporučujeme, aby instalaci ovladače provedl pracovník, který se stará o provoz počítače z hardwarového a systémového hlediska Ovladač Ovladač je speciální program, který zprostředkovává komunikaci mezi běžným obslužným uživatelským programem a hardwarem. K dispozici jsou dva typy ovladačů. 1. Pro přímou komunikaci s USB portem 2. Pro zprostředkovanou komunikaci s USB portem prostřednictvím virtuálního sériového COM portu. 2/10

3 Důležité upozornění: Instalovat nemůžete oba typy ovladačů současně! O tom, kterou verzi ovladače nainstalujete rozhodují vlastnosti obslužného uživatelského programu. Pokud používáte obslužné uživatelské programy systému QTREE (QTREE-SPC C/S, QTREE-LAB C/S, QTREE-TEST C/S a QTREE-EM C/S), můžete instalovat oba typy ovladačů. V případě přímé Komunikace s USB portem se na straně obslužného uživatelského programu QTREE používá modul DDE041 a v případě zprostředkované komunikace prostřednictvím COM portu se používá modul DDE004. Doporučení: Pokud používáte obslužné uživatelské programy systému QTREE, instalujte raději ovladač pro přímou komunikaci s USB portem a na straně obslužného programu modul DDE Ovladač přímé komunikace s USB portem (FTDI FT8U2XX Device) Ovladač je na instalačním CD umístěn ve složce QTREE_DUMXn_USB\DRIVER\D2xx a je tvořen soubory: : D2XX Release Info.txt : FTD2XX.dll : FTD2XX.H : ftd2xx.inf : FTD2XX.lib : FTD2XX.sys : FTD2XXUN.EXE :56 59 FTD2XXUN.INI : PG_Extra.doc Příklad Instalace ovladače v prostředí Windows 2000 Obr. 2.1 Po připojení zařízení systém nalezl nový hardware 3/10

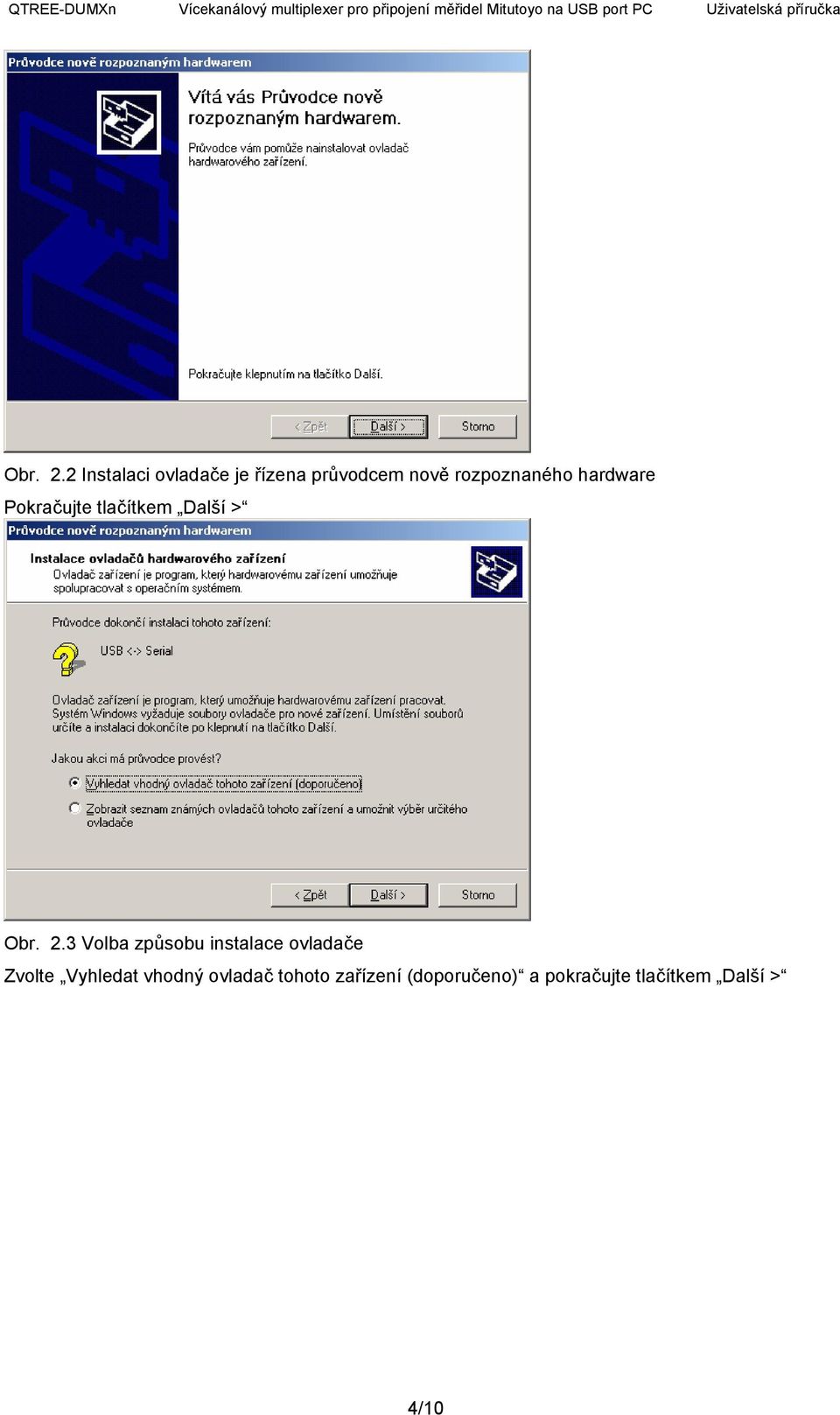

4 Obr. 2.2 Instalaci ovladače je řízena průvodcem nově rozpoznaného hardware Pokračujte tlačítkem Další > Obr. 2.3 Volba způsobu instalace ovladače Zvolte Vyhledat vhodný ovladač tohoto zařízení (doporučeno) a pokračujte tlačítkem Další > 4/10

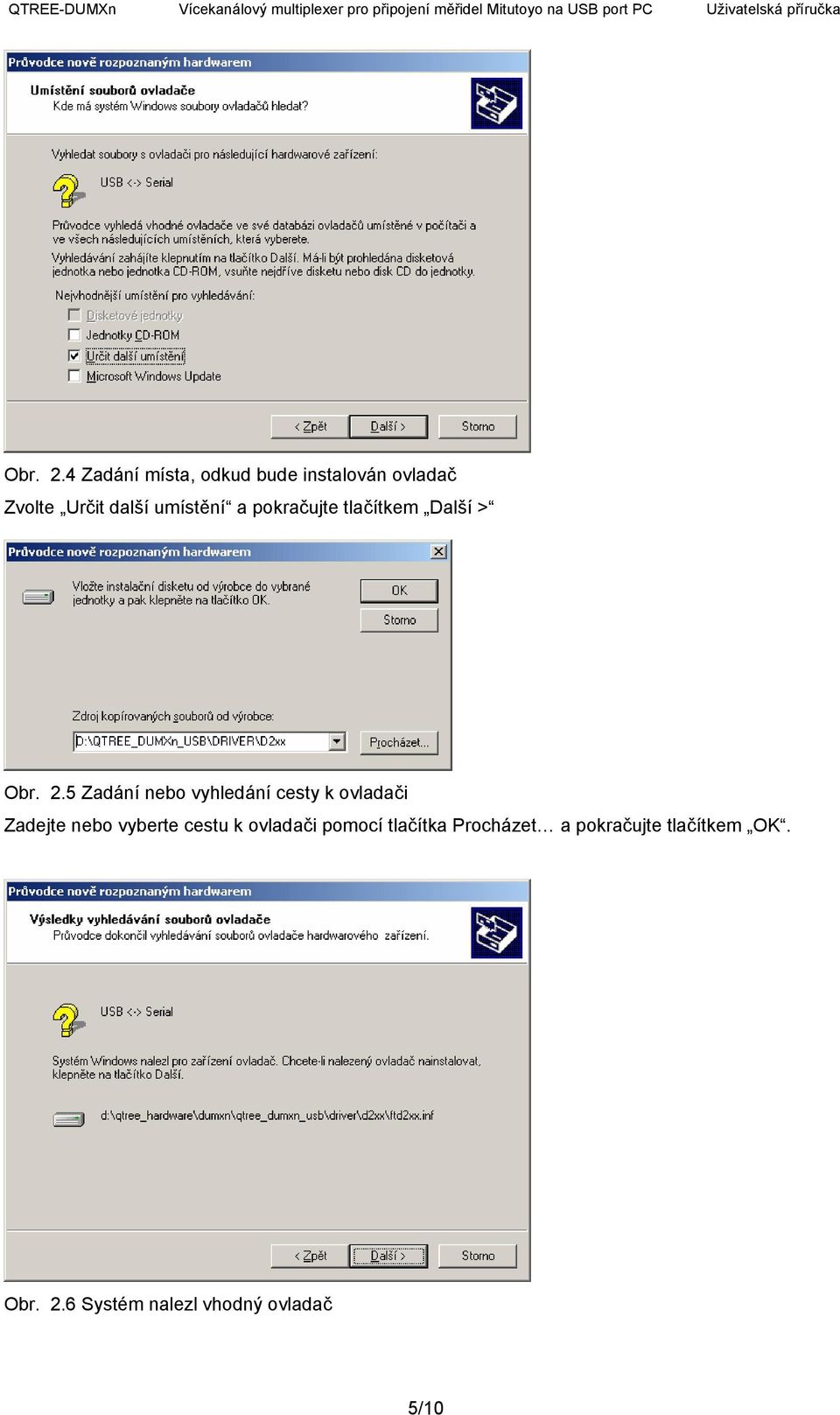

5 Obr. 2.4 Zadání místa, odkud bude instalován ovladač Zvolte Určit další umístění a pokračujte tlačítkem Další > Obr. 2.5 Zadání nebo vyhledání cesty k ovladači Zadejte nebo vyberte cestu k ovladači pomocí tlačítka Procházet a pokračujte tlačítkem OK. Obr. 2.6 Systém nalezl vhodný ovladač 5/10

6 Obr. 2.7 Ovladač FTDI FT8U2XX Device byl úspěšně nainstalován Od tohoto okamžiku je zařízení po hardwarové a systémové stránce připraveno komunikovat s obslužným programem Ovladač nepřímé komunikace s USB portem zprostředkované virtuálním sériovým rozhraním RS232 - virtuální COM port Ovladač je na instalačním CD umístěn ve složce QTREE_DUMXn_USB\DRIVER\VCP a je tvořen soubory: : Release Info.doc : Release Info.doc : ComPort.PDF : FTCOMMS.VXD : ftdibus.cat : ftdibus.inf : ftdibus.sys : ftdiport.cat : FTDIPORT.INF :25 92 ftdiun2k.ini : Ftdiunin.exe :43 91 FTDIUNIN.INI : FTSENUM.SYS : FTSENUM.VXD : FTSER2K.SYS : FTSERIAL.SYS : FTSERMOU.INF : FTSERMOU.VXD : FTSERUI.DLL : ftserui2.dll : readme.txt Po instalaci přibude na vašem počítači další komunikační port COM (například COM3). K jednotce QTREE-DUMXn lze potom prostřednictvím tohoto portu přistupovat jako k běžnému zařízení se sériovou komunikací s protokolem RS232. Po stránce komunikace je jednotka QTREE-DUMXn v tomto případě kompatibilní s jednotkou MITUTOYO DMX-8 a lze ji provozovat nejen ve spojení s obslužnými programy QTREE ale i se všemi ostatními programy, které umožňují komunikovat s MITUTOYO DMX-8. Parametry komunikace: Baud 9600 DataBits 8 Parity NONE StopBits 1 FlowControl NONE 6/10

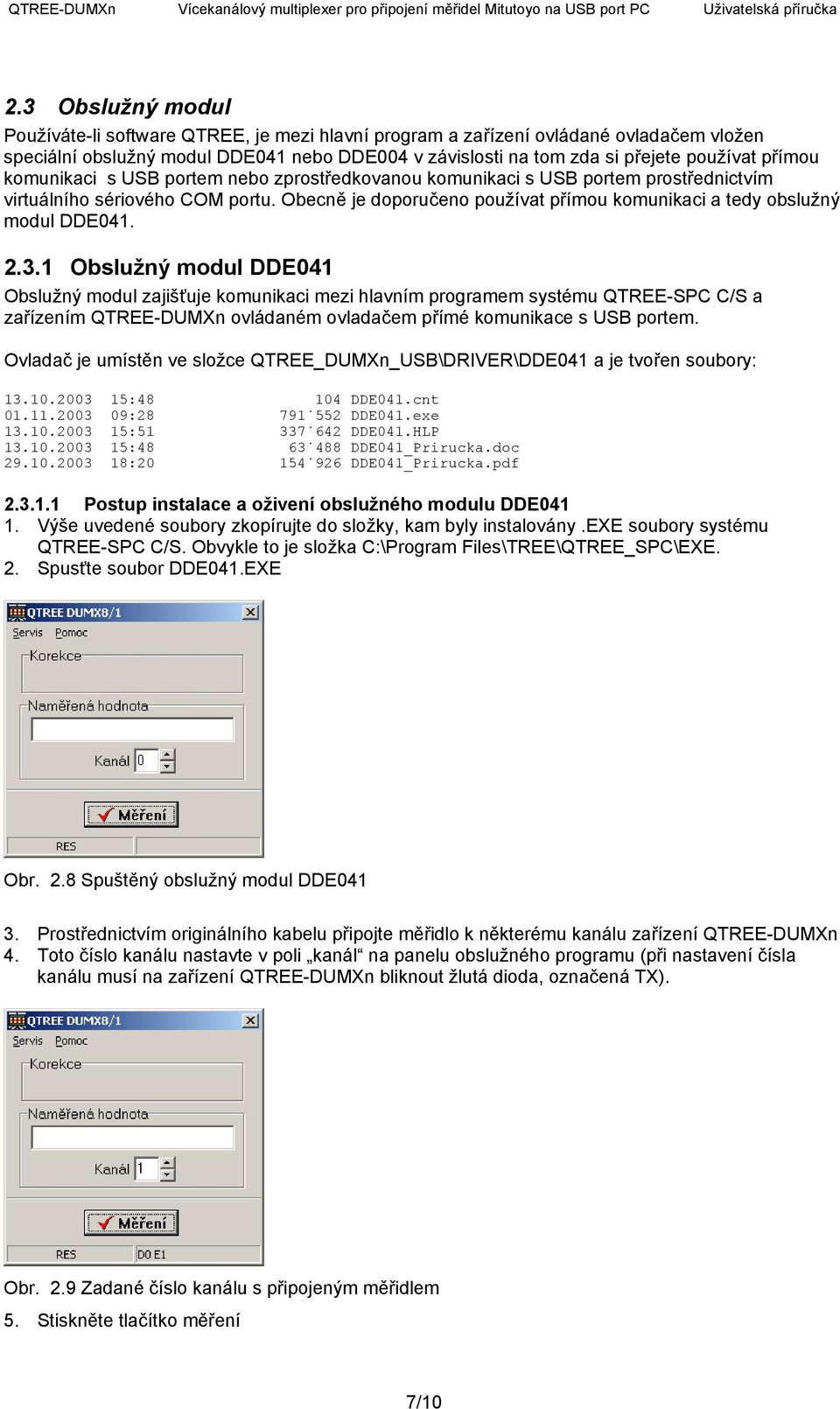

7 2.3 Obslužný modul Používáte-li software QTREE, je mezi hlavní program a zařízení ovládané ovladačem vložen speciální obslužný modul DDE041 nebo DDE004 v závislosti na tom zda si přejete používat přímou komunikaci s USB portem nebo zprostředkovanou komunikaci s USB portem prostřednictvím virtuálního sériového COM portu. Obecně je doporučeno používat přímou komunikaci a tedy obslužný modul DDE Obslužný modul DDE041 Obslužný modul zajišťuje komunikaci mezi hlavním programem systému QTREE-SPC C/S a zařízením QTREE-DUMXn ovládaném ovladačem přímé komunikace s USB portem. Ovladač je umístěn ve složce QTREE_DUMXn_USB\DRIVER\DDE041 a je tvořen soubory: : DDE041.cnt : DDE041.exe : DDE041.HLP : DDE041_Prirucka.doc : DDE041_Prirucka.pdf Postup instalace a oživení obslužného modulu DDE Výše uvedené soubory zkopírujte do složky, kam byly instalovány.exe soubory systému QTREE-SPC C/S. Obvykle to je složka C:\Program Files\TREE\QTREE_SPC\EXE. 2. Spusťte soubor DDE041.EXE Obr. 2.8 Spuštěný obslužný modul DDE Prostřednictvím originálního kabelu připojte měřidlo k některému kanálu zařízení QTREE-DUMXn 4. Toto číslo kanálu nastavte v poli kanál na panelu obslužného programu (při nastavení čísla kanálu musí na zařízení QTREE-DUMXn bliknout žlutá dioda, označená TX). Obr. 2.9 Zadané číslo kanálu s připojeným měřidlem 5. Stiskněte tlačítko měření 7/10

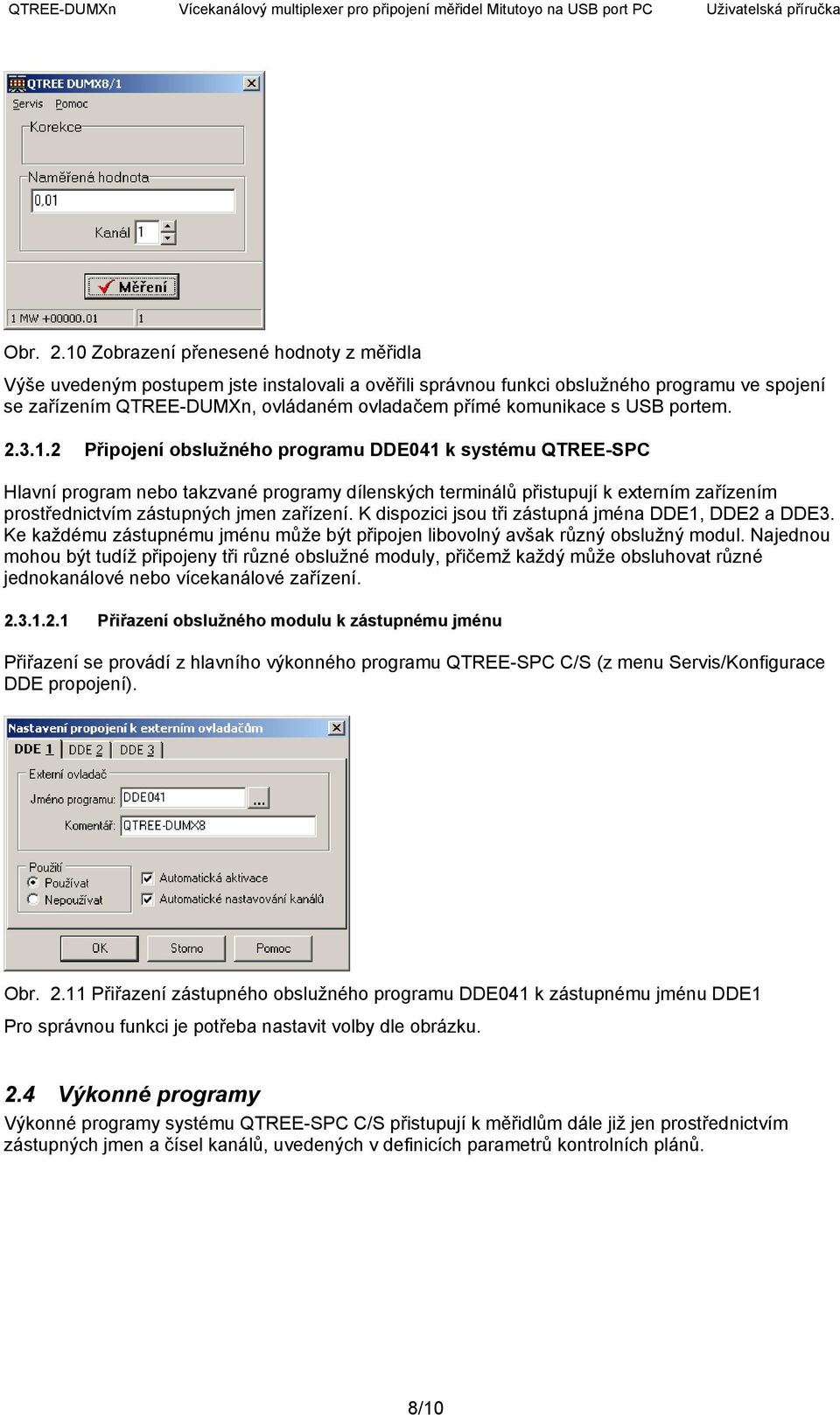

8 Obr Zobrazení přenesené hodnoty z měřidla Výše uvedeným postupem jste instalovali a ověřili správnou funkci obslužného programu ve spojení se zařízením QTREE-DUMXn, ovládaném ovladačem přímé komunikace s USB portem Připojení obslužného programu DDE041 k systému QTREE-SPC Hlavní program nebo takzvané programy dílenských terminálů přistupují k externím zařízením prostřednictvím zástupných jmen zařízení. K dispozici jsou tři zástupná jména DDE1, DDE2 a DDE3. Ke každému zástupnému jménu může být připojen libovolný avšak různý obslužný modul. Najednou mohou být tudíž připojeny tři různé obslužné moduly, přičemž každý může obsluhovat různé jednokanálové nebo vícekanálové zařízení Přiřazení obslužného modulu k zástupnému jménu Přiřazení se provádí z hlavního výkonného programu QTREE-SPC C/S (z menu Servis/Konfigurace DDE propojení). Obr Přiřazení zástupného obslužného programu DDE041 k zástupnému jménu DDE1 Pro správnou funkci je potřeba nastavit volby dle obrázku. 2.4 Výkonné programy Výkonné programy systému QTREE-SPC C/S přistupují k měřidlům dále již jen prostřednictvím zástupných jmen a čísel kanálů, uvedených v definicích parametrů kontrolních plánů. 8/10

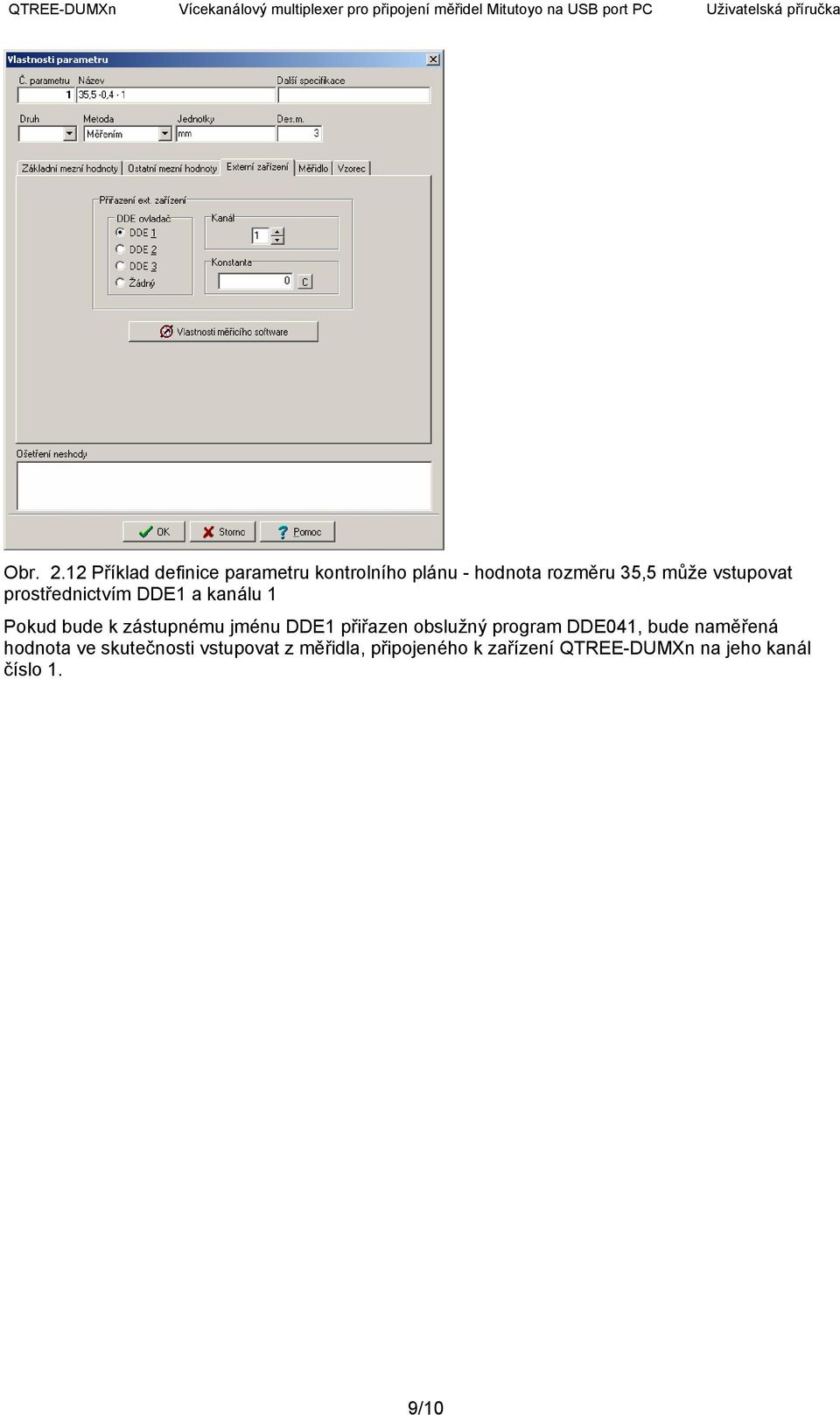

9 Obr Příklad definice parametru kontrolního plánu - hodnota rozměru 35,5 může vstupovat prostřednictvím DDE1 a kanálu 1 Pokud bude k zástupnému jménu DDE1 přiřazen obslužný program DDE041, bude naměřená hodnota ve skutečnosti vstupovat z měřidla, připojeného k zařízení QTREE-DUMXn na jeho kanál číslo 1. 9/10

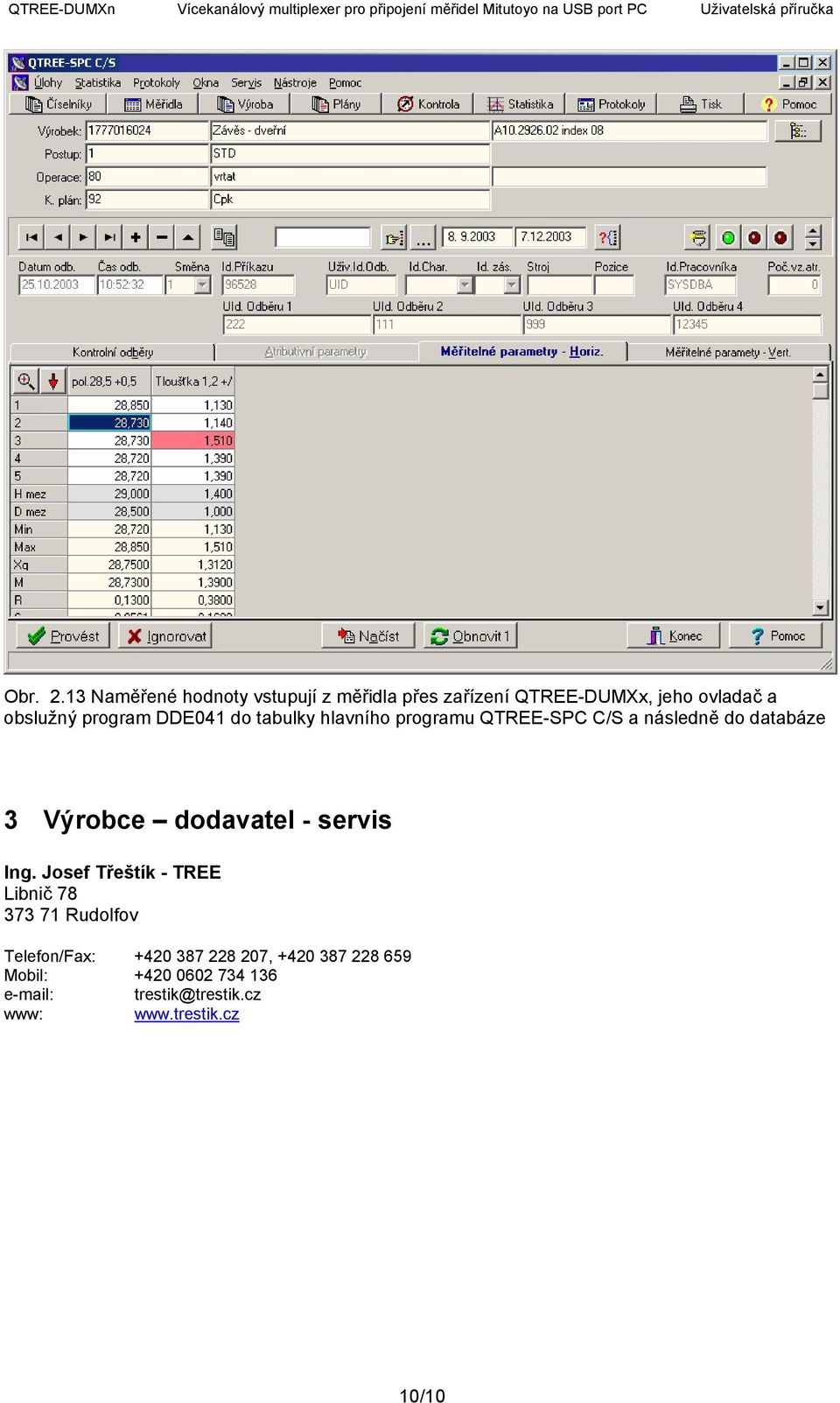

10 Obr Naměřené hodnoty vstupují z měřidla přes zařízení QTREE-DUMXx, jeho ovladač a obslužný program DDE041 do tabulky hlavního programu QTREE-SPC C/S a následně do databáze 3 Výrobce dodavatel - servis Ing. Josef Třeštík - TREE Libnič Rudolfov Telefon/Fax: , Mobil: trestik@trestik.cz www: 10/10
