1 Autodiagnostika ROBEKO Diagnostický kabel VAG1 VAGR1 Instalace pro operační systémy Windows 1. Úvod : Před použitím kabelu je nutné nejprve nainstalovat příslušné ovladače v operačním systému Vašeho počítače. Jsou podporovány ovladače pro MS Windows 98, ME, 2000, XP, VISTA a WIN 7. Níže popsaný postup instalace je ilustrován fotografiemi pořízenými v operačním systému Windows XP Professional. V jednotlivých verzích Windows je postup instalace obdobný, systémové dialogy se mohou nepatrně lišit. 2. Instalace zařízení : Vložte do mechaniky Vašeho počítače instalační CD, které jste obdrželi při zakoupení diagnostického kabelu VAG1 nebo VAGR1. Připojte diagnostický kabel do volného USB portu Vašeho počítače. Při instalaci není nutné, aby byl diagnostický kabel na druhé straně připojen do diagnostické zásuvky vozidla Nyní se objeví výzva k instalaci ovladače. Při dotazu k připojení do sítě internet zvolte Ne, nyní ne a stiskněte tlačítko Další

Níže popsaný postup instalace je ilustrován fotografiemi pořízenými v operačním systému Windows XP Professional.

2 2.1.2 V následujícím dialogovém okně zvolte Instalovat ze seznamu či daného umístění a stiskněte tlačítko Další Nyní stiskněte zvolte Prohledat vyměnitelná média jako disketu či CD-ROM a stiskněte tlačítko Další

3 2.1.4 Operační systém nyní vyhledá na instalačním CD-ROM potřebné soubory k instalaci a inicializaci diagnostického kabelu a zkopíruje je do Vašeho počítače V některých verzích operačních systému Windows se může zobrazit upozornění týkající se získání loga Windows. Stiskněte tlačítko Pokračovat

4 2.1.6 Stiskněte tlačítko Dokončit. Instalace první části ovladače je ukončena. Po krátké chvíli se objeví výzva k instalaci druhé části ovladače. Postup instalace druhé části ovladače je shodný s první částí Průvodce instalací nového hardwaru zobrazí výzvu k instalaci ovladače. Při dotazu k připojení do sítě internet zvolte Ne, nyní ne a stiskněte tlačítko Další

Postup instalace druhé části ovladače je shodný s první částí. 2.

5 2.2.2 V následujícím dialogovém okně zvolte Instalovat ze seznamu či daného umístění a stiskněte tlačítko Další Nyní stiskněte zvolte Prohledat vyměnitelná média jako disketu či CD-ROM a stiskněte tlačítko Další

6 2.2.4 Operační systém nyní vyhledá na instalačním CD-ROM potřebné soubory k instalaci a inicializaci diagnostického kabelu a zkopíruje je do Vašeho počítače V některých verzích operačních systému Windows se může zobrazit upozornění týkající se získání loga Windows. Stiskněte tlačítko Pokračovat

7 Stiskněte tlačítko Dokončit. Instalace druhé části ovladače je ukončena. V pravé spodní části obrazovky se následně zobrazí informace o úspěšné instalaci nového zařízení Nový hardware je nainstalován a připraven k použití.

8 3. Konfigurace zařízení : Operační systém vytvořil pro ovládání diagnostického kabelu tzv. virtuální ( fiktivní ) sériový COM port. Nyní je nutné nastavit číslo virtuálního COM portu tak, aby jej mohly používat Vaše programy: 3.1. Otevřete ve Windows nabídku Start, zvolte Ovládací panely a zde vyberte položku Systém. V dialogovém okně zvolte záložku Hardware a zde klikněte na tlačítko Správce zařízení :

Nyní je nutné nastavit číslo virtuálního COM portu tak, aby jej mohly používat Vaše programy: 3.1.

9 3.2. V seznamu zařízení najděte skupinu Porty ( COM a LPT ) a rozbalte ji kliknutím na znaménko + před jejím názvem. V seznamu portů nalezněte položku USB Serial Port a klikněte na ni pravým tlačítkem myši. V následném okně vyberte položku Vlastnosti a potvrďte ji :

V seznamu portů nalezněte položku USB Serial Port a klikněte na ni

10 3.4. Následně se objeví okno s vlastnostmi ovladače, vyberte záložku Port Settings a zde klikněte na tlačítko Advanced : 3.5. V horní části dialogu COM Port Number zvolte číslo COM-portu, který budete používat ve Vašich programech. V naší ukázce instalace používáme COM-port číslo 3. Většina programů pro autodiagnostiku, jako je např. VAG-COM, podporuje pouze COM-porty číslo 1 až 4. Zvolte tedy jako virtuální Com-port číslo 1,2,3 nebo 4! V opačném případě nebude diagnostický kabel s programem pracovat!

V naší ukázce instalace používáme COM-port číslo 3. Většina programů pro autodiagnostiku, jako je např.

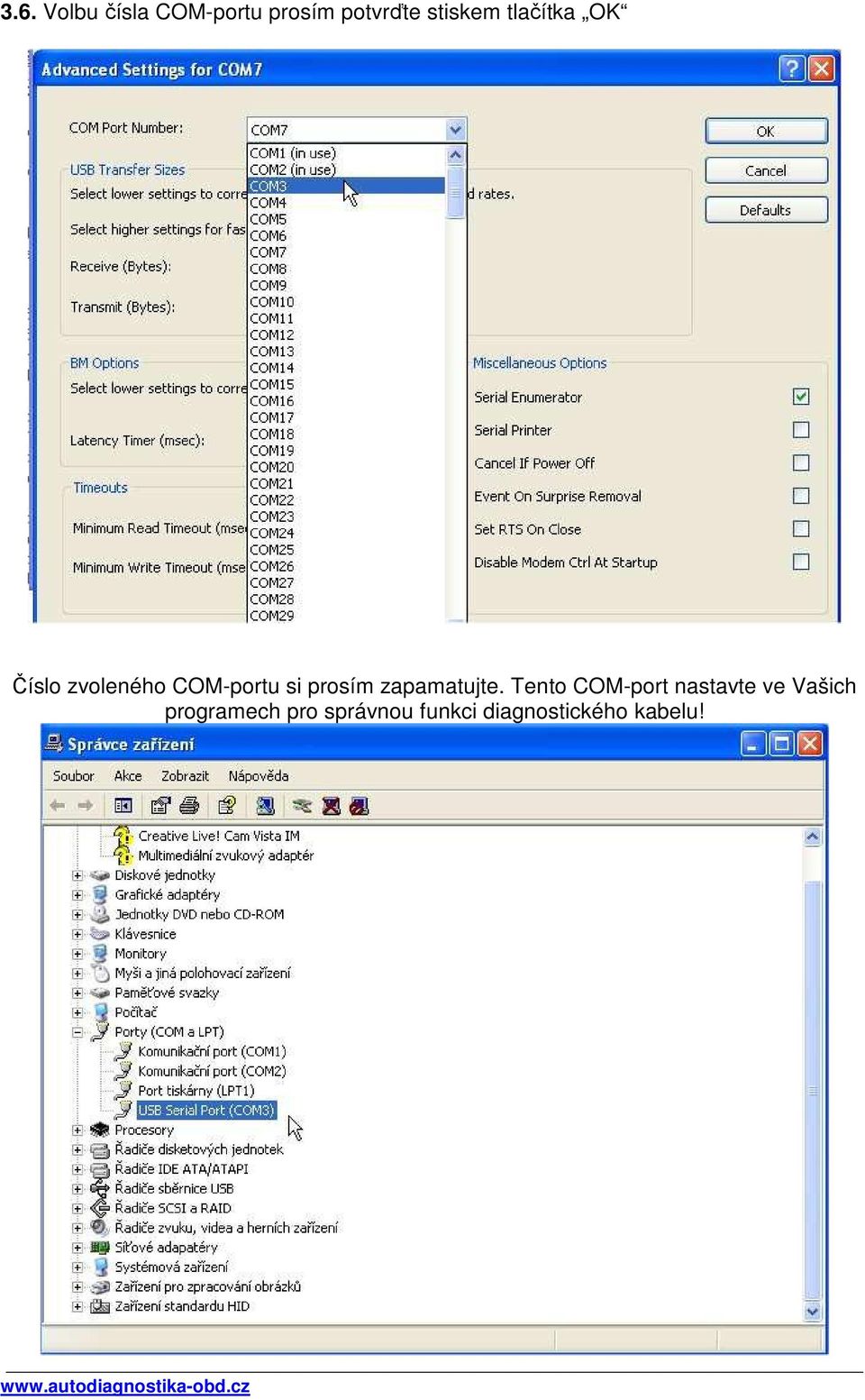

11 3.6. Volbu čísla COM-portu prosím potvrďte stiskem tlačítka OK Číslo zvoleného COM-portu si prosím zapamatujte. Tento COM-port nastavte ve Vašich programech pro správnou funkci diagnostického kabelu!

Poznámka: Diagnostický kabel VAG1 a VAGR1 můžete použít s mnoha diagnostickými programy. V následujících krocích najdete ukázku konfigurace v diagnostickém programu VAG-COM verze 304.

Namísto toho vyberte typ kabelu RS-232 / COM / Sériový a jako číslo portu nastavte vždy tento vytvořený virtuální COM-port. 4. Konfigurace v programu VAG-COM : 4.1.

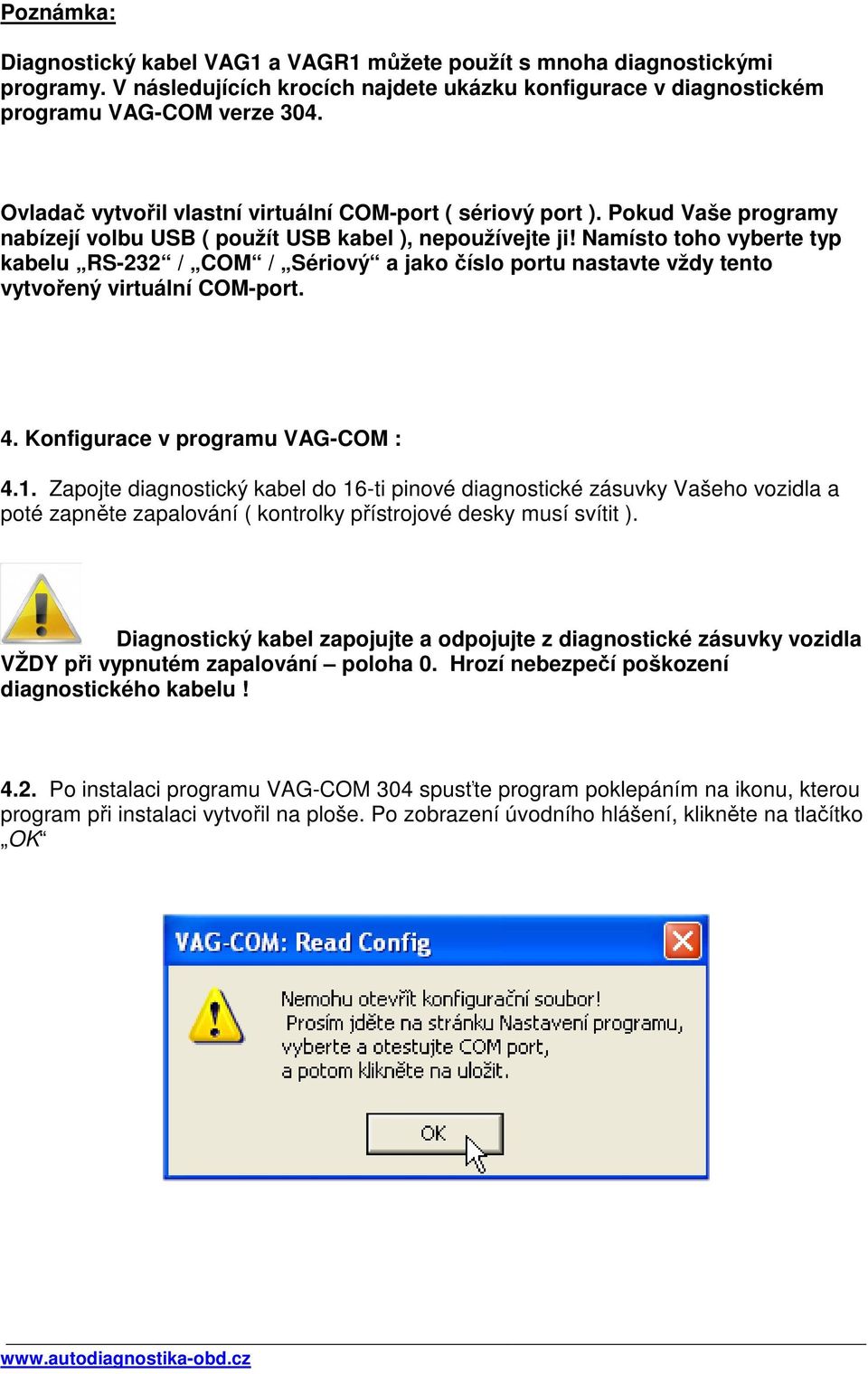

12 Poznámka: Diagnostický kabel VAG1 a VAGR1 můžete použít s mnoha diagnostickými programy. V následujících krocích najdete ukázku konfigurace v diagnostickém programu VAG-COM verze 304. Ovladač vytvořil vlastní virtuální COM-port ( sériový port ). Pokud Vaše programy nabízejí volbu USB ( použít USB kabel ), nepoužívejte ji! Namísto toho vyberte typ kabelu RS-232 / COM / Sériový a jako číslo portu nastavte vždy tento vytvořený virtuální COM-port. 4. Konfigurace v programu VAG-COM : 4.1. Zapojte diagnostický kabel do 16-ti pinové diagnostické zásuvky Vašeho vozidla a poté zapněte zapalování ( kontrolky přístrojové desky musí svítit ). Diagnostický kabel zapojujte a odpojujte z diagnostické zásuvky vozidla VŽDY při vypnutém zapalování poloha 0. Hrozí nebezpečí poškození diagnostického kabelu! 4.2. Po instalaci programu VAG-COM 304 spusťte program poklepáním na ikonu, kterou program při instalaci vytvořil na ploše. Po zobrazení úvodního hlášení, klikněte na tlačítko OK

13 4.3. Nyní klikněte na tlačítko Nastavení

14 4.4. Zvolte číslo COM-portu, které jste v předcházejících krocích 3.5. a 3.6. již nastavili. Nyní stiskněte tlačítko TEST k ověření správného nastavení diagnostického kabelu. V naší ukázce instalace používáme COM-port číslo 3.

15 4.5. V informačním oknu Test Portu se musí zobrazit následující : Stav COM-portu : OK! Stav adaptéru : 0-nalezen, připraven! Stiskněte tlačítko OK a poté zvolte Uložit Diagnostický kabel je nyní správně nastaven a připraven k použití. Pro spuštění diagnostických funkcí nyní přejděte na Výběr řídící jednotky Vybrat. Další postupy diagnostických funkcí najdete v souboru VAG-COM návod.

Stiskněte tlačítko OK a poté zvolte Uložit Diagnostický kabel je nyní správně nastaven a

16 5. Řešení problémů: Jestliže informační okno zobrazí jiné hlášení ( viz. níže ), je nutné zkontrolovat : a) zapnuté zapalování vozidla b) je-li kabel správně zasunut v diagnostické zásuvce vozidla c) správnou konfiguraci COM-portu ( číslo 1-4 ) v operačním systému d) shodné nastavení COM-portu ( číslo 1-4 ) v diagnostickém programu e) v případě trvajících problémů, doporučujeme provést instalaci diagnostického kabelu / programu do jiného počítače, k vyloučení chyby nebo problému v daném počítači Nesprávně nastavené číslo COM-portu, diagnostický program nemůže najít virtuální COM-port :

COM-portu ( číslo 1-4 ) v operačním systému d) shodné nastavení COM-portu ( číslo 1-4 ) v diagnostickém programu e) v případě trvajících problémů,

17 5.2. Diagnostický kabel není zapojen do diagnostické zásuvky vozidla nebo není zapnuté zapalování.

18 6. Upozornění pro uživatele Windows VISTA a Windows 7: Program VAG-COM 304 lze používat v operačním systému WIN VISTA i WIN 7. Z důvodu vysoké úrovně zabezpečení v tomto operačním systému je nutné provést několik nastavení: Instalaci programu je nutné spustit pravým tlačítkem a zvolit volbu Spustit jako správce Dále pak je nutné u zástupce programu, který je po instalaci umístěn na ploše, zaškrtnout volbu Spousit jako správce tuto volbu vyvoláme kliknutím pravým tlačítkem myši na zástupce ( ikonu ) na ploše a přejedeme na záložku Kompatibilita

pravým tlačítkem a zvolit volbu Spustit jako správce Dále pak je nutné u zástupce programu, který je po instalaci umístěn na ploše,

19 V případě trvajících problémů se spuštěním nainstalovaného programu zaškrtněte na stejné záložce také volbu Tento program spustit v režimu kompatibility WINDOWS XP Stejné nastavení proveďte i pro novější verzi programu VAG-COM 409

také volbu Tento program spustit v režimu kompatibility

20 6. Nastavení pro uživatele mini notebooků ASUS EEE (apod.): U některých mini notebooků se objevuje problém komunikace diagnostického kabelu s řídící jednotkou vozidla. Diagnostický kabel je správně nainstalován a nastaven, ale spojení s řídící jednotkou se nenaváže. Zobrazí se chybové hlášení : Řídící jednotka neodpovídá Přejděte do nastavení režimu napájení baterie ( např. stisknutím funkční klávesy Fn a mezerníku ) a vyberte mód HIGH PERFORMANCE. Nyní bude komunikace s řídící jednotkou probíhat bezchybně. V případě trvajících problému s instalací diagnostického kabelu VAG1 a VAGR1 nás kontaktujte em : info@autodiagnostika-obd.cz Autodiagnostika ROBEKO

Zobrazí se chybové hlášení : Řídící jednotka neodpovídá Přejděte do nastavení režimu napájení baterie ( např.
