PCTV Hybrid tuner Kit pro Windows Vista Uživatelská příručka

Transkript

1 PCTV Hybrid tuner Kit pro Windows Vista Uživatelská příručka Odvoz a recyklace Nevyhazujte elektrická zařízení do odpadu. Nechtěné nebo nefunkční zařízení odevzdejte na příslušné recyklační stanici!

2

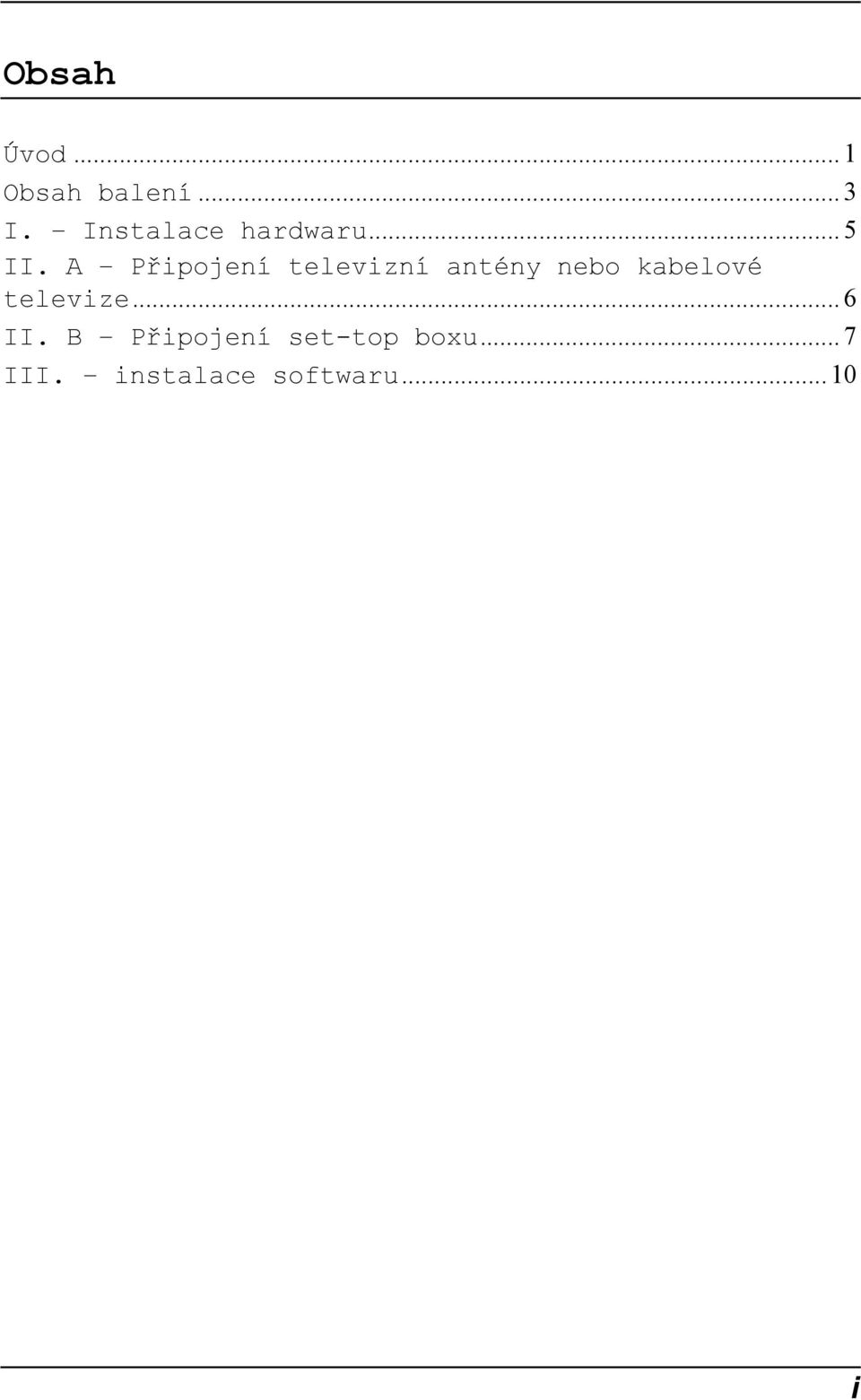

3 Obsah Úvod... 1 Obsah balení... 3 I. Instalace hardwaru... 5 II. A Připojení televizní antény nebo kabelové televize... 6 II. B Připojení set-top boxu... 7 III. instalace softwaru i

4 Poznámky: ii

5 Úvod Gratulujeme vám ke koupi sady PCTV Hybrid Tuner Kit pro systém Vista! Pomocí sady PCTV Hybrid Tuner Kit pro systém Vista můžete provést upgrade počítače se systémem Windows Vista nebo Windows XP Media Center Edition tak, abyste mohli přijímat televizní a rozhlasové vysílání. Tato sada obsahuje USB 2.0 televizní tuner umožňující příjem analogového a DVB-T vysílání. Sada PCTV Hybrid Tuner Kit pro systém Windows Vista je dodávána s instančním diskem CD-ROM PCTV, které obsahuje ovladače a software společnosti Pinnacle pro kódování formátu MPEG-2. Kromě toho je dodávána úplná sada dálkového ovládání certifikovaná pro aplikaci Media center. Sada dálkového ovládání obsahuje infračervený vysílač s přijímačem do slotu USB(přijímač a zařízení IR Blaster) a dálkové ovládání. Používáte-li přímí anténní vstup nebo konektor analogového kabelového signálu, postupujte podle pokynů v části: Instalace II.A Připojení televizní antény nebo kabelové televize. Jestliže televizní signál přijímáte prostřednictvím set-top boxu pro satelit či kabelovou televizi, postupujte podle pokynů v části: Instalace II.B Připojení set-top boxu. A nyní se již bavte se sadou PCTV Tuner Kit pro systém Windows Vista! 1

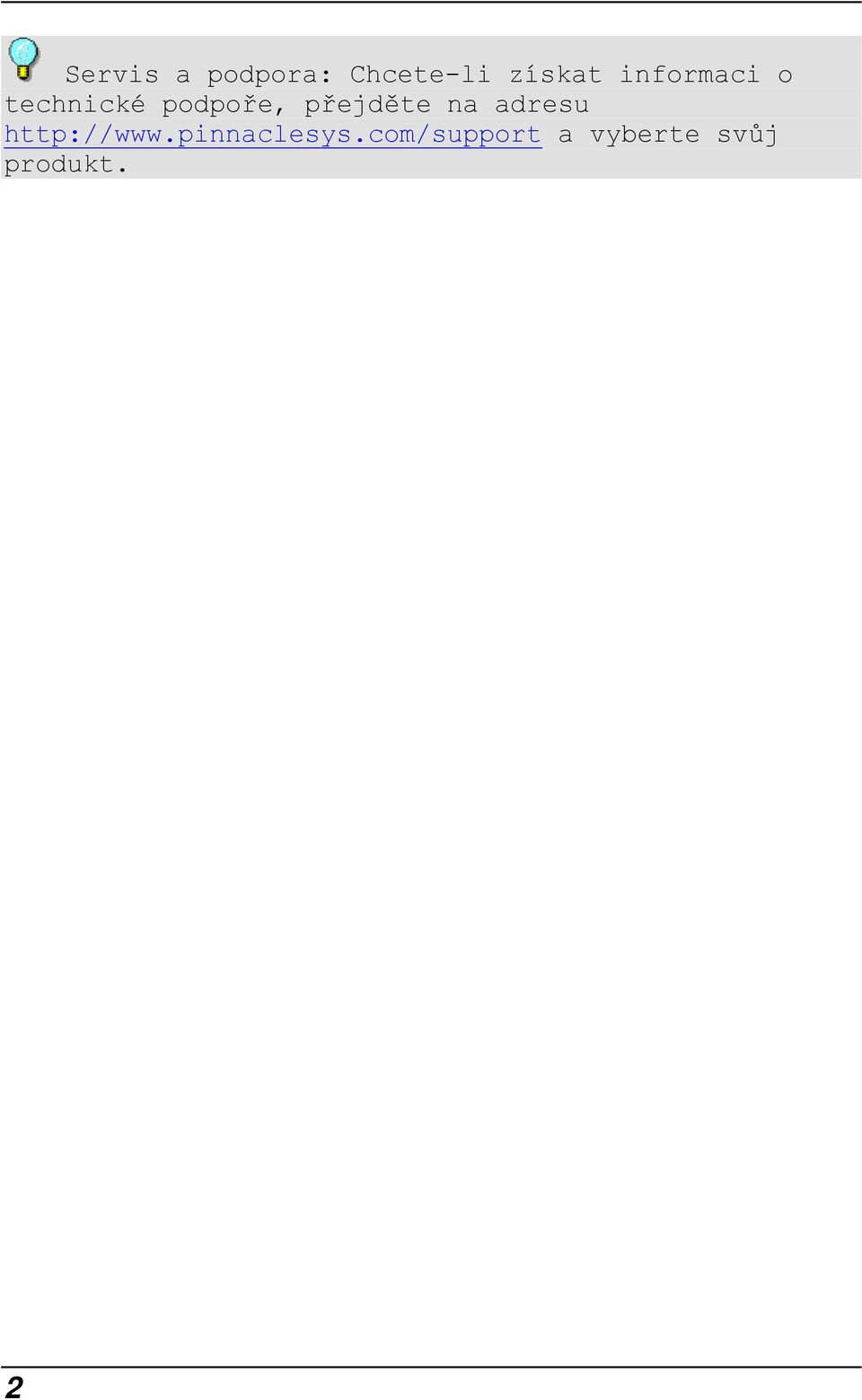

6 Servis a podpora: Chcete-li získat informaci o technické podpoře, přejděte na adresu a vyberte svůj produkt. 2

7 Obsah balení USB 2.0 TV Tuner Stick Dálkové ovládání A/V redukce Přijímač DO USB kabel Pasivní přenosná anténa IR Blaster Instalační CD 3

8 Stručný průvodce instalací V závislosti na verzi produktu se obsah balení může lišit. 4

9 I. Instalace hardwaru 1) Připojte USB 2.0 TV Tuner Stisk k vašemu notebooku stolnímu PC pomocí USB 2.0 portu. 2) Pokud se objeví Windows Průvodce instalací nového hardware ukončete jej a pokračujte dalším krokem. 5

10 II. A Připojení televizní antény nebo kabelové televize Používáte-li přímí anténní vstup nebo konektor analogového kabelového signálu, postupujte dle následujících pokynů: 1) Připojte koaxiální kabel vaší domácí antény, nebo dodanou přenosnou pasivní anténu do vstupního konektoru na TV Sticku. 2) Připojte Přijímač dálkového ovládání do volného USB portu počítače pomocí dodaného USB kabelu. 3) Vložte baterie do dálkového ovládání. Ujistěte se, že prostor mezi dálkovým ovládáním a přijímačem DO je bez překážek. Pokud používáte pokojovou anténu umístěte jí co nejvýše a pokud možno k oknu. Kvalita příjmu záleží na lokalitě a může být poškozena okolními vysokými budovami nebo železo-betonovými stěnami. V takovémto prostředí se doporučuje použití externí antény. 6

11 II. B Připojení set-top boxu Jestliže televizní signál přijímáte prostřednictvím set-top boxu pro satelit či kabelovou televizi, postupujte dle následujících pokynů: 1.a) Pomocí dodávaného adaptéru pro vstup obrazu a zvuku připojte výstupy zvukového signálu(levý a pravý) a výstupy s-video signálu nebo kompozitního videa set-top boxu k odpovídajícím vstupům PCTV hardwaru. Přejděte ke kroku 2. V této konfiguraci budou pro připojení set-top boxu vyžadovány následující kabely(nejsou součástí dodávky): - Stereofonní zvukový kabel(rca) - Kabel kompozitního videa(rca) nebo kabel S- video(minidin) 7

12 NEBO 1.b) Pokud set-top box nemá žádné volné vstupy videa a zvuku, můžete připojit jeho konektor označený jako Out to TV(Výstup do TV) nebo Output(Výstup) či podobně k anténímu vstupu vašeho PCTV hardwaru pomocí koaxiálního kabelu(není součástí dodávky). V této konfiguraci není vyžadován A/V adaptér. 2) Sejměte ochranou fólii ze zadní strany zařízení IR Blaster. 3) Připevněte kabel zařízení IR Blaster samolepící stranou k infračervenému přijímači set-top boxu. Poznámka: Zařízení IR Blaster propouští infračervené záření, takže neblokuje infračervený senzor set-top boxu. Můžete tedy nadále set-top box přímo ovládat pomocí jeho vlastního dálkového ovládání. 8

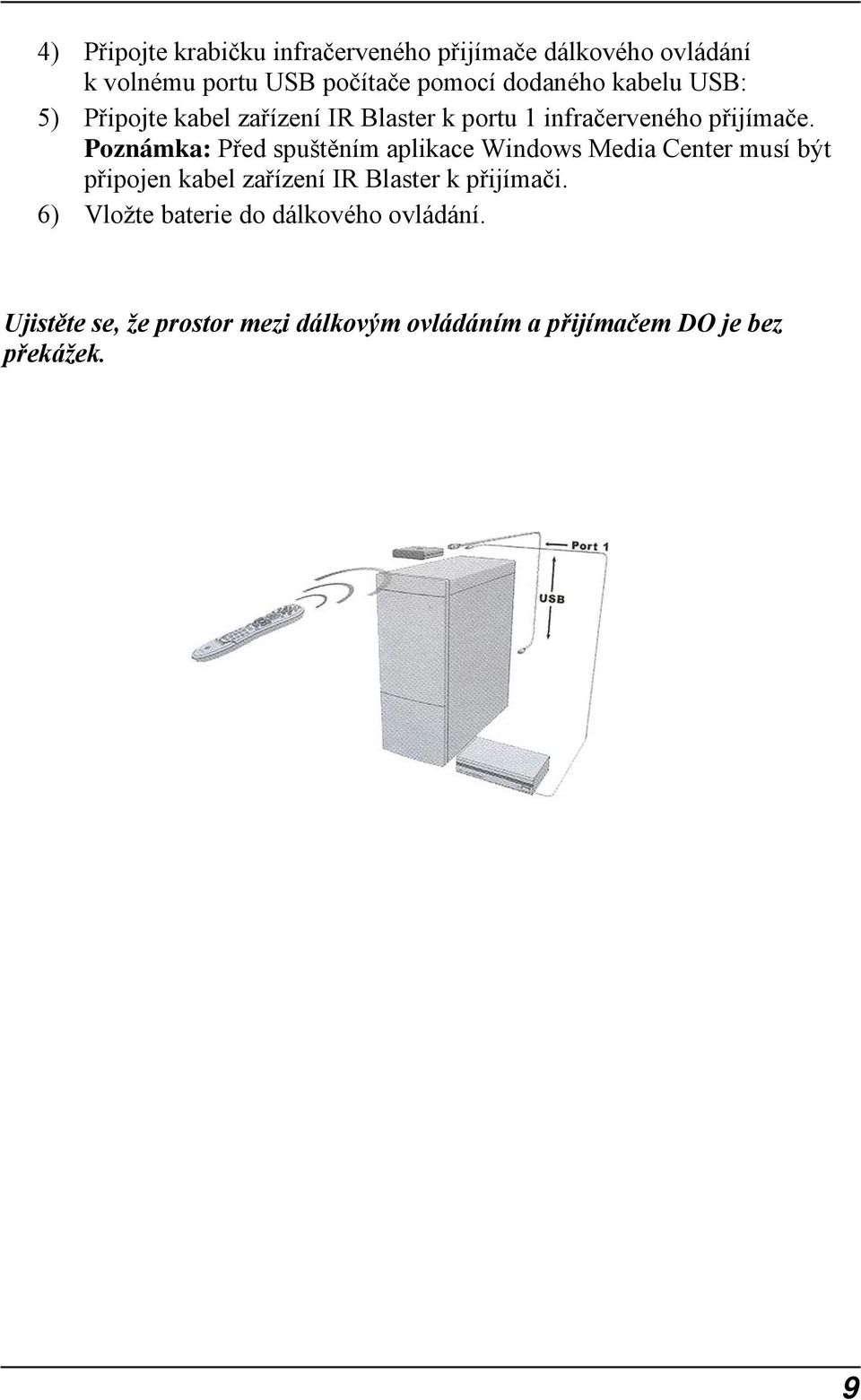

13 4) Připojte krabičku infračerveného přijímače dálkového ovládání k volnému portu USB počítače pomocí dodaného kabelu USB: 5) Připojte kabel zařízení IR Blaster k portu 1 infračerveného přijímače. Poznámka: Před spuštěním aplikace Windows Media Center musí být připojen kabel zařízení IR Blaster k přijímači. 6) Vložte baterie do dálkového ovládání. Ujistěte se, že prostor mezi dálkovým ovládáním a přijímačem DO je bez překážek. 9

14 III. instalace softwaru K instalaci tohoto programu musíte mít přidělena práva správce. Pokud se v průběhu instalce objeví dialogové okno Přidat nový hardware, klepněte na tlačítko Storno. 1) Přesvědčte se, zda máte nainstalovaný poslední aktualizace s vysokou prioritou i volitelné aktualizace systému Windows(zvláště všechny aktualizace vztahující se k aplikaci Windows Media Center) 2) Vložte dodaný instalační disk CD-ROM do odpovídající jednotky v počítači. Instalační program se spustí automaticky nebo jej spusťte prostřednictvím souboru autorun.exe v odpovídající složce na disku CD-ROM. 3) Postupujte dle pokynů k instalaci na obrazovce. Poznámka: Pokud je v počítači spuštěn systém Windows XP Media Center Edition 2005, může se po úspěšné instalaci infračerveného přijímače dálkového ovládání(hid Egone IR Receiver) zobrazit výzva k instalaci jiných zařízení kompatibilních s rozhraním HID. Pokud k tomu dojde, nainstalujte všechny zařízení podle pokynů dialogového okna pro instalaci hardwaru systému Windows. 4) Po dokončení instalace se může zobrazit výzva k restartování počítače. Pokud se tak stane, je nutné počítač restartovat, aby software správně fungoval. 5) Spusťte aplikaci Windows Media Center. 6) Přejděte na nabídku Nastavení-Televize-Nastavit televizní signál a postupujte podle pokynů průvodce konfigurací televize. 7) Jestliže automatický výběr televizního vysílání nerozpoznal váš televizní signál, zvolte možnost ručního výběru a vyberte typ televizního připojení odpovídající vaší konfiguraci. 10

15 A nyní si vychutnejte televizi na svém počítači! Prohlášení o schodě se směrnicí CE: Prohlášení o schodě a stejné konstrukci CE lze stáhnout z adresy 11
